GEBRUIKSAANWIJZING EZpin Pack 4 Chauvet

Over deze handleiding

De beknopte handleiding (BH) van de EZpin Pack 4 bevat basisinformatie over het product, zoals montageopties en technische specificaties.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.

- Haal voordat u hem schoonmaakt altijd de stekker van het product uit het stopcontact.

- KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.

- Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.

- Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.

- Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.

- GEEN brandbare materialen in de buurt van de unit tijdens gebruik.

- RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.

- De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.

- Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.

- Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.

• Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.

- Sluit dit product nooit aan op een dimmer of een regelweerstand.

- Gebruik UITSLUITEND de ophang-/montagebeugel of de hendels om dit product te dragen.

- De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.

- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

- Open het product NIET. Het bevat geen te onderhouden onderdelen.

- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie.

Wat is inbegrepen

• 4 EZpin producten

- 4 USB Cables

- Multilader

• I R C - 6

• 2 Variabele witte gels

• Dra a a g t a s

• Beknopte handleiding

Om te beginnen

Pak uw EZpin Pack 4 uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.

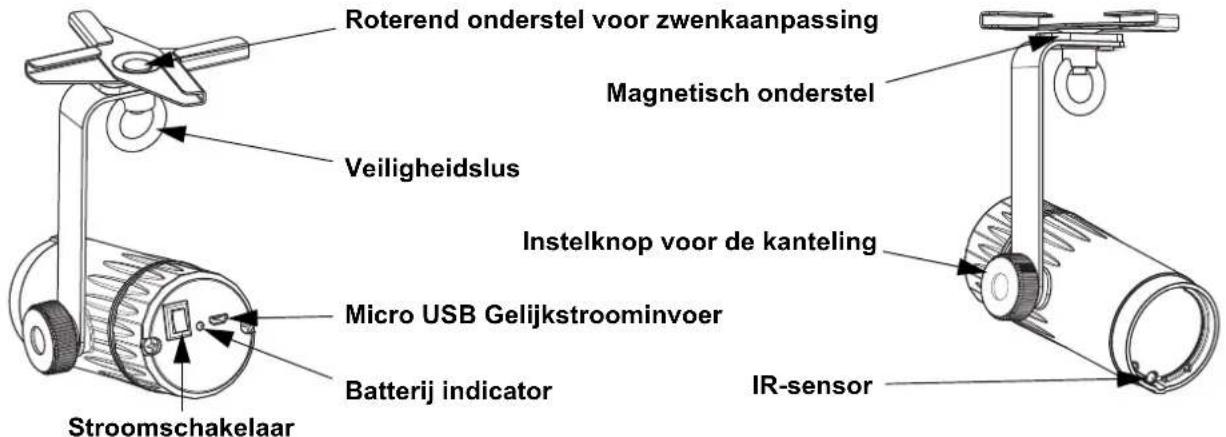

Productoverzicht

Roterend onderstel voor zwenkaanpassing Magnetisch onderstel Veiligheidslus Instelknop voor de kanteling Micro USB Gelijkstroominvoer Batterij indicator IR-sensor Stroomschakelaar

AC-stroom

Dit product heeft een externe voeding met automatisch bereik, die kan werken met een ingangsspanning van 100 tot 240 VAC, 50/60 Hz. De uitgangsspanning is 5 VDC, 2,4 A (4 uitgangen).

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

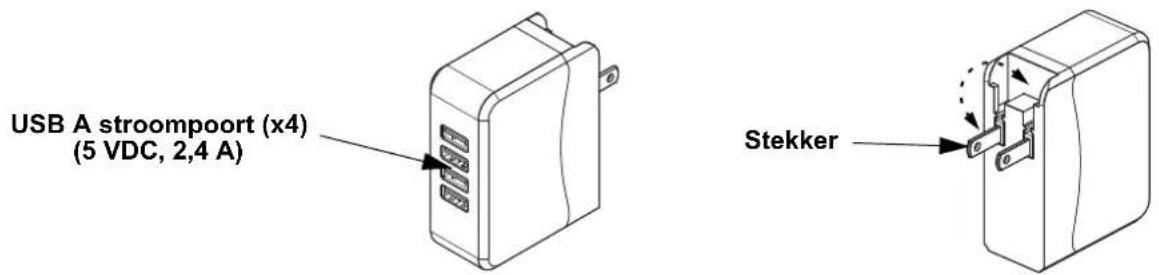

Multiladeroverzicht

USB A stroompoort (x4) (5 VDC, 2,4 A) Stekker

Accuvoeding

Elke EZpin product wordt geleverd met een oplaadbare lithium-ion-batterij voor kabelloze werking.

De lampje op de EZpin brandt rood wanneer een accu oplaadt en groen wanneer het volledig is opgeladen.

Laad de batterijen niet op in een gesloten container.

Opmerkingen over het laden van de accu

• Gebruik de accu als het accupercentage onder de 10% ligt.
  • Voor het beste resultaat moet de accu opgeladen worden in een temperatuur tussen 0 °C en 35 °C.
• Bij het opladen van de accu moet het product ten minste 1 m van open vuur of een hete plaat gehouden worden.
• Als de accu helemaal leeg is, mag het apparaat niet direct aangezet worden zodra de lader wordt aangesloten. Laat een leeggelopen accu enkele minuten opladen voordat u het apparaat aanzet.
• Tijdens het opladen kan het apparaat warm worden. Dit is normaal en is niet van invloed op de levensduur of prestaties van het apparaat. Als de accu warmer worden dan normaal kan de oplader het opladen stoppen.
• Laad de batterijen niet op in een gesloten container.
• Laad de accu niet langer op dan 24 uur.

Batterij levensduur

Maximale levensduur Heroplaadtijd

Tot 10 uur 7 uur

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies.

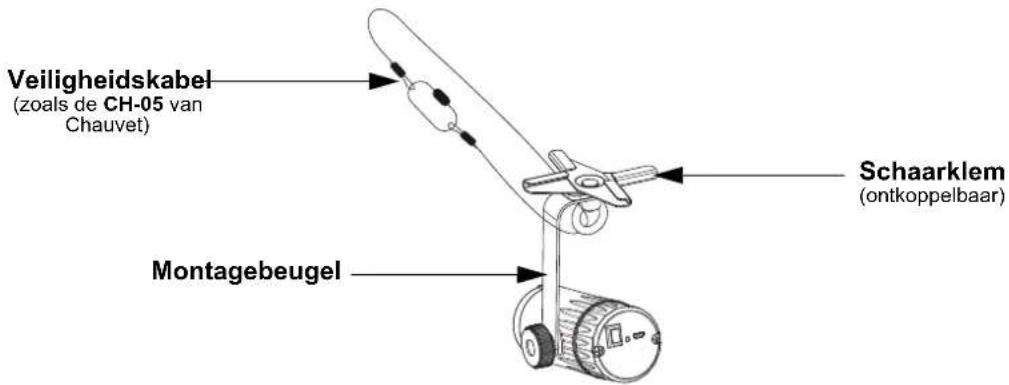

Montagediagram

Veiligheidskabel (zoals de CH-05 van Chauvet) Montagebeugel Schaarklem (ontkoppelbaar)

Gel Installatie

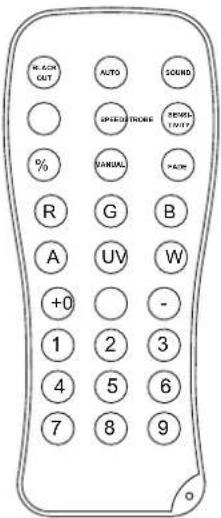

De EZpin Pack 4 is compatibel met de IRC-6 afstandsbediening van Chauvet.

De volgende IRC-6 toetsen worden gebruikt met de EZpin Pack 4:

H. AON OUT AUTO SCAND SPEED/THICKER RENDS 10:17 D/70 MANUAL +ATM R G B A UV W +0 - 1 2 3 4 5 6 7 8 9

- Schakelt LED-lampjes aan/uit

<+> - Verhoogt de dimmerwaarde

<-> - Verlaagt de dimmerwaarde

Technische Specificaties

Afmetingen en Gewicht

Lengte Breedte Hoogte Gewicht

189 mm (7,4 inch) 70 mm (2,7 inch) 53 mm (2,1 inch) 0,3 kg (0,6 lb)

Let op: Afmetingen in inches zijn afgerond.

Vermogen

Parameter EZpin Multilader

Type Voeding Vaste Schakelend

Bereik 5 VDC, 2,4 A 100–240 V, 50/60 Hz

Voltage Selectie Vaste Automatisch wisselend bereik

Parameter	120 V, 60 Hz	230 V, 50 Hz
Consumptie	199 W	194 W
Bedrijfsstroom 2,8 A	1,6 A

Lichtbron

Type	Kleur	Aantal	Vermogen	Stroomsterkte	Levensduur
LED	Koel wit	1	2 W	725 mA	50.000 uur

Fotometrische

Stralingshoek	Veldhoek	Verlichting @ 2 m
3°	6°	3.112

Thermaal

Maximum Externe. Temp. Koeling
40 °C (104 °F)	Convectie

Bestellen

Product Naam	Artikelcode	UPC Nummer
EZpin Pack 4	10051533	781462218812
