MANUAL DE USUARIO EZpin Pack 4 Chauvet

La guía de referencia rápida (GRR) del EZpin Pack 4 contiene información básica del producto, como diagramas de montaje y especificaciones técnicas.

Exención de responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Desconecte siempre de la alimentación antes de la limpieza.
• NO mire a la fuente de luz cuando el producto esté encendido.
• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
• Nunca desconecte este producto de la alimentación tirando del cable.
• Cuando monte este producto en alto, use un cable de seguridad.
  • NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.
  • NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.
• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior del producto.
• ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.
• Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.

• Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.
• Nunca conecte este producto a un atenuador o reostato.
• Use SOLAMENTE los soportes de colgar/montar o el listón para mover este producto.
• La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
  • NO abra este producto. No contiene piezas reparables por el usuario.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.

Qué va incluido

• 4 EZpin productos
- 4 Cables USB
- Multicargador

• IRC-6
  • 2 Geles blancos variables

• Caja de transporte

• Guía de referencia rápida

Para empezar

Desembale su EZpin Pack 4 y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet.

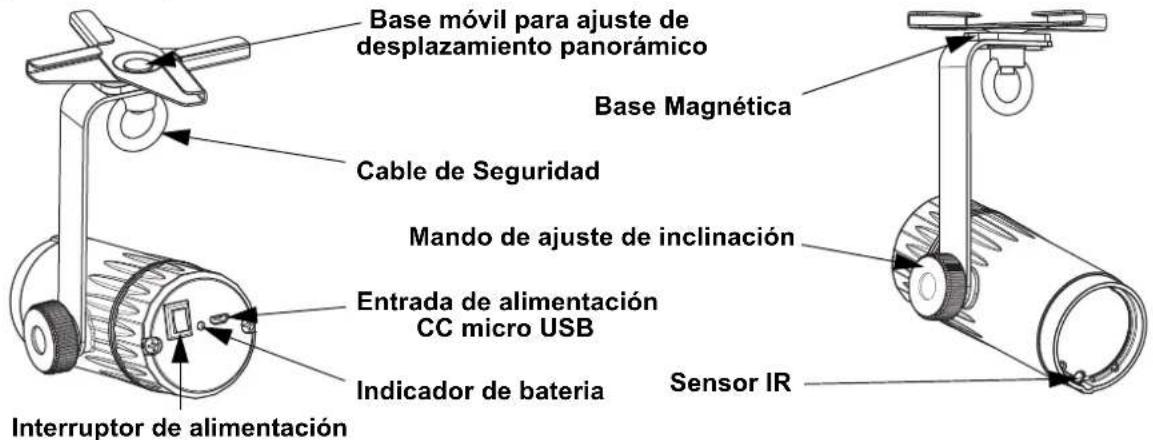

Visión general del producto

Base móvil para ajuste de desplazamiento panorámico Base Magnética Cable de Seguridad Mando de ajuste de inclinación Entrada de alimentación CC micro USB Indicador de bateria Sensor IR Interruptor de alimentación

Corriente alterna

Este producto tiene una fuente de alimentación externa con detección automática que puede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz. El voltaje de salida es de 5 VCC, 2,4 A (4 salidas).

Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

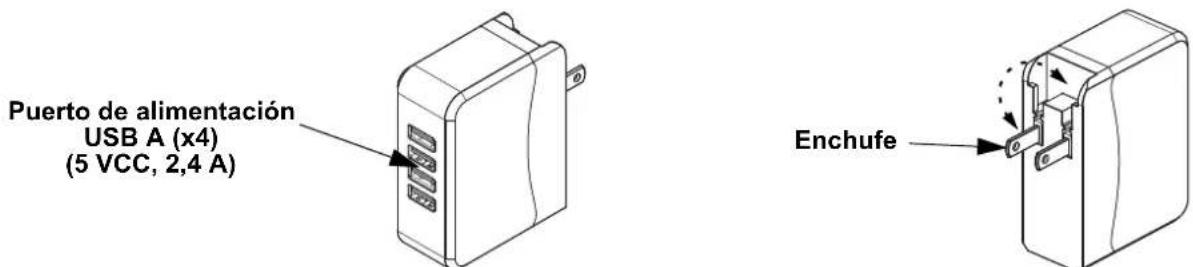

Visión general del multicargador

Puerto de alimentación USB A (x4) (5 VCC, 2,4 A) Enchufe

Alimentación por batería

Cada EZpin producto comes viene con una batería de ion de litio recargable para un funcionamiento sin cables.

El indicador de la EZpin se iluminarán en rojo cuando se esté cargando la batería, y en verde cuando esté totalmente cargada.

No cargue las baterías en un contenedor cerrado.

Notas sobre el cargador de baterías

• Evite que la batería se descargue por debajo del 10%.
• Para mejores resultados, cargue la batería a una temperatura de entre 32 °F (0 °C) y 95 °F (35 °C).
• Al cargar la batería, mantenga el producto al menos a una distancia de 1 m de cualquier llama abierta o placa caliente.
• Si la batería está completamente descargada, el dispositivo no se puede encender inmediatamente después de conectar el cargador. Deje que la batería descargada se cargue durante unos minutos antes de encender el dispositivo.
• Mientras se carga, el dispositivo podría calentarse. Esto es normal y no debe afectar a vida útil del dispositivo ni a su rendimiento. Si la batería se caliente más de lo habitual, es posible que el cargador deje de cargar.
• No cargue las baterías en un contenedor cerrado.
• No cargue la batería durante más de 24 horas.

Duración de la batería

Máximo tiempo de funcionamiento Tiempo de Recarga

Hasta 10 horas 7 horas

Montaje

Antes de montar este producto, lea las Notas de seguridad.

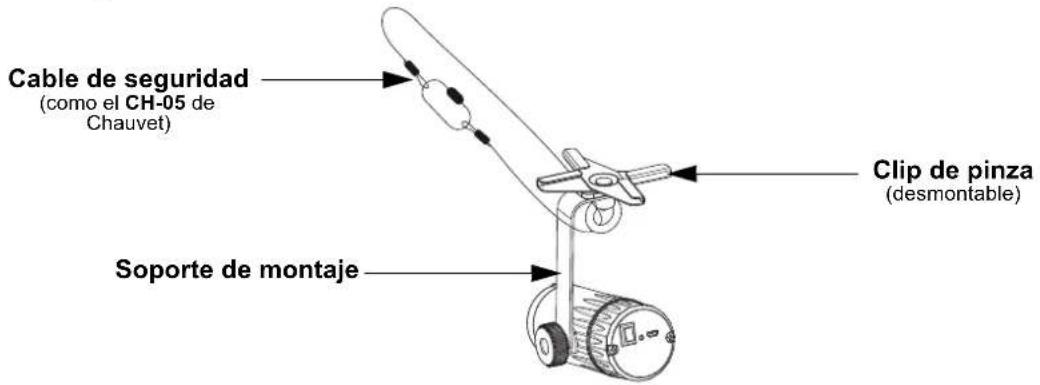

Diagrama de montaje

Cable de seguridad (como el CH-05 de Chauvet) Clip de pinza (desmontable) Soporte de montaje

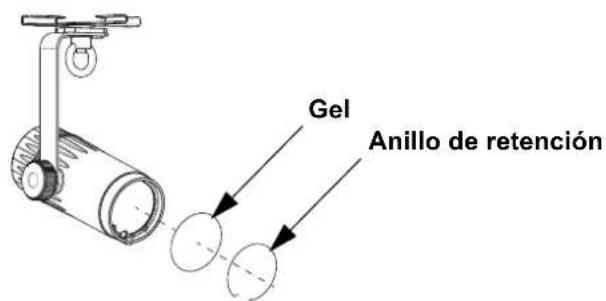

Instalación de gel

Gel Anillo de retención

Mando a distancia IRC-6 (control remoto por infrarrojos)

El EZpin Pack 4 es compatible con el mando a distancia IRC-6 de Chauvet.

Los siguientes botones del IRC-6 se usan con el EZpin Pack 4:

BLACK OUT AUTO HUMAN SPEED/THREE SIGNAL TUTY 0/70 MANUAL *ADC R G B A UV W +0 - 1 2 3 4 5 6 7 8 9

- Apaga/enciende los LED

<+> - Aumentar el valor del atenuador

<-> - Disminuye el valor del atenuador

Especificaciones Técnicas

Dimensiones y peso

Longitud Anchura Altura Peso

189 mm (7,4") 70 mm (2,7") 53 mm (2,1") 0,3 kg (0,6 lb)

Nota: las dimensiones en pulgadas están redondeadas.

Alimentación

Parámetro EZpin Multicargador

Tipo de fuente de alimentación Fijo Conmutación (interna)

Rango 5 VCC, 2,4 A 100–240 VCA, 50/60 Hz

Selección de tensión Fijo Detección automática (autorango)

Parámetro	120 V, 60 Hz	230 V, 50 Hz
Consumo	199 W	194 W
Corriente de funcionamiento	2,8 A	1,6 A

Fuente de Luz

Tipo	Color	Cantidad	Alimentación	Corriente	Duración
LED	Blanco frío	1	2 W	725 mA	50.000 horas

Fotometría

Ángulo de haz Ángulo de campo Iluminancia a 2 m
3°	6°	3.112

Térmico

Temp. externa máxima Refrigeración
40 °C (104 °F)	Refrigeración

Pedidos

Nombre de producto	Código de artículo	Número UPC
EZpin Pack 4	10051533	781462218812
