BEDIENUNGSANLEITUNG EZpin Pack 4 Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des EZpin Pack 4 finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage und die technischen Daten.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER

STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

- Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.

- Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen.

• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.

- Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.

- Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.

- Bei Montage über Kopf immer ein Sicherungsseil verwenden.

- KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.

• NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.

• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.

- Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.

• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.

- Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.

- Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.

- Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.

• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.

- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.

Packungsinhalt

• 4 EZpin Produkte

• 4 USB-Kabel

• Mehrfachladegerät

- IRC-6

• 2 Variabel weiße Gele

- Tragekoffer

- Schnellanleitung

Start

Packen Sie Ihren EZpin Pack 4 aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.

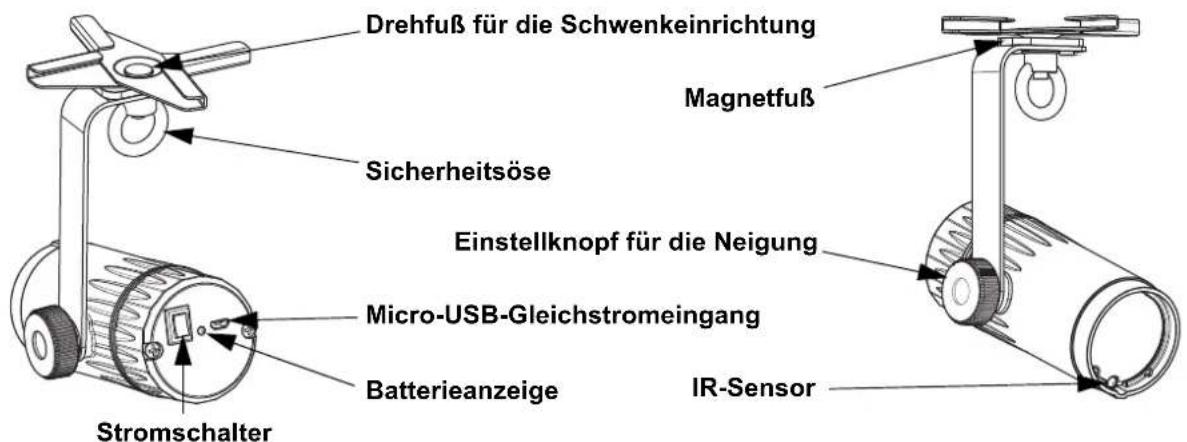

Produktübersicht

Drehfuß für die Schwenkeinrichtung Magnetfuß Sicherheitsöse Einstellknopf für die Neigung Micro-USB-Gleichstromeingang Batterieanzeige IR-Sensor Stromschalter

Wechselstrom

Das Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, und es kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz. Die Ausgangsspannung ist 5 VDC, 2,4 A (4 Ausgänge).

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

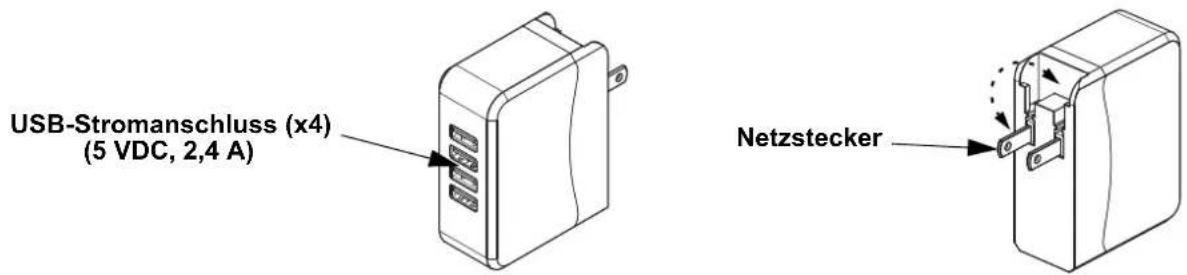

Mehrfachladegerätübersicht

USB-Stromanschluss (x4) (5 VDC, 2,4 A) Netzstecker

Stromversorgung per Akku

Jedes EZpin Produkt wird für einen kabelfreien Betrieb mit einem Lithium-Ionen-Akku geliefert.

Die Anzeige am EZpin leuchten während des Ladens des Akku rot, wenn der Ladevorgang beendet ist, leuchten sie grün.

Laden Sie die Akkus nicht in einem geschlossenen Behälter auf.

Hinweise zum Aufladen des Akkus

• Vermeiden Sie, den Akku auf unter 10% zu entladen.
  • Um optimale Ergebnisse zu erreichen, laden Sie den Akku bei einer Temperatur zwischen 0 und 35 °C auf.
• Achten Sie beim Aufladen des Akkus auf einen Mindestabstand von 1 m von offenem Feuer oder heißen Gegenständen.
• Ist der Akku vollständig entladen, darf das Gerät nicht sofort eingeschaltet werden, wenn es an die Ladestation angeschlossen wird. Warten Sie einige Minuten, bis sich ein vollständig entladener Akku etwas aufgeladen hat, bevor Sie das Gerät einschalten.
• Während des Ladevorgangs kann sich das Gerät aufheizen. Das ist normal und sollte die Lebensdauer oder Leistungsfähigkeit des Geräts nicht beeinträchtigen. Wird der Akku ungewöhnlich warm, schaltet sich die Ladestation automatisch ab.
• Laden Sie die Akkus nicht in einem geschlossenen Behälter auf.
• Laden Sie den Akku nicht länger als 24 Stunden auf.

Akkulaufzeit

Maximale Laufzeit Ladezeit

Bis zu 10 Stunden 7 Stunden

Montage

Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise.

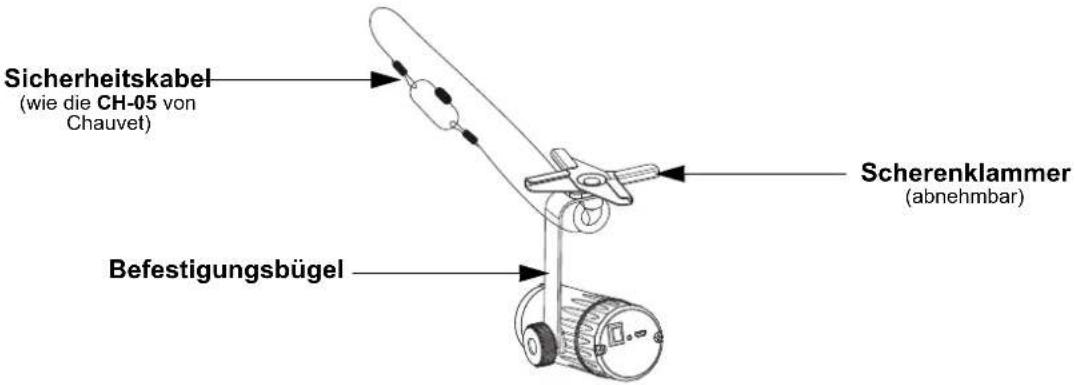

Montageansicht

Sicherheitskabel (wie die CH-05 von Chauvet) Befestigungsbügel Scherenklammer (abnehmbar)

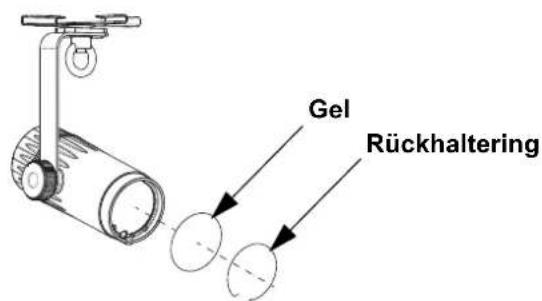

Gel-Installation

Gel Rückhaltering

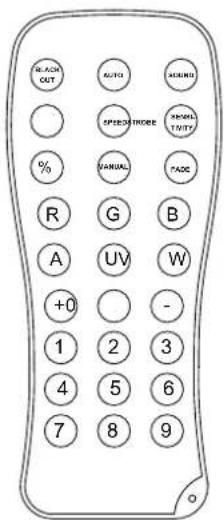

IRC-6-Fernbedienung (Infrarot-Fernbedienung)

Der EZpin Pack 4 ist kompatibel mit der Infrarot-Fernbedienung (IRC-6) von Chauvet.

Die folgenden Tasten der Fernbedienung IRC-6 werden für den EZpin Pack 4 verwendet:

BLACK OUT AUTO HEAVES SPEED/THREE SPEED TIGHT 0% 70 SANDAL FADC R G B A UV W +0 - 1 2 3 4 5 6 7 8 9

- Schaltet LEDs ein/aus

<+> - Erhöht den Dimmerwert

<-> - Verringert den Dimmerwert

Technische Daten

Abmessungen und Gewicht

Länge Breite Höhe Gewicht

189 mm (7,4 Zoll) 70 mm (2,7 Zoll) 53 mm (2,1 Zoll) 0,3 kg (0,6 lb)

Hinweis: Abmessungen in Zoll sind gerundet.

Leistungsaufnahme

Parameter EZpin Mehrfachladegerät

Netzteiltyp Fest Schaltend

Bereich 5 VDC, 2,4 A 100–240 V, 50/60 Hz

Spannungsschalter Fest

Autom. Spann.-Erkennung

Parameter 120 V, 60 Hz	230 V, 50 Hz
Stromverbrauch	199 W	194 W
Betriebsstromstärke	2,8 A	1,6 A

Leuchtquelle

Typ	Farbe	Menge	Leistungsaufnahme	Strom Dauer
LED	Kaltweiß	1	2 W	725 mA	50.000 Stunden

Lichttechnik

Abstrahlwinkel	Feldwinkel	Beleuchtungsstärke bei 2 m
3°	6°	3.112

Wärmeentwicklung

Max. externe Temp.	Kühlung
40 °C (104 °F)	Konvektion

Bestellung

Produktbezeichnung	Artikelcode	UPC-Nummer
EZpin Pack 4	10051533	781462218812
