EZpin Pack 4 - Macchina effetti Chauvet - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Macchina ad effetto LED senza fili (pacchetto da 4)
Marca	Chauvet
Modello	EZpin Pack 4
Dimensioni (per unità)	189 x 70 x 53 mm
Peso (per unità)	0,3 kg
Sorgente luminosa	1 LED bianca fredda 2 W
Durata di vita LED	50.000 ore
Angolo del fascio	3°
Angolo del campo	6°
Illuminamento a 2 m	3.112 lux
Alimentazione elettrica	Batteria agli ioni di litio ricaricabile integrata / Caricabatterie multiplo 5 VCC, 2,4 A (4 uscite)
Tensione di ingresso caricabatterie	100-240 VCA, 50/60 Hz
Autonomia massima	Fino a 10 ore
Tempo di ricarica	Circa 7 ore
Temperatura ambiente max	40 °C
Grado di protezione	IP20 (solo per uso interno)
Raffreddamento	Convezione naturale
Comando	Telecomando infrarosso IRC-6 (incluso)
Funzioni del telecomando	Accendere/spegnere, dimmerazione (+/-)
Contenuto del pacchetto	4 EZpin, 4 cavi USB, caricabatterie multiplo, telecomando IRC-6, 2 gel bianchi variabili, borsa da trasporto, manuale di riferimento
Garanzia	Garanzia limitata (vedere condizioni sul sito Chauvet)
Manutenzione	Scollegare prima della pulizia; non utilizzare prodotti infiammabili
Sicurezza	Non aprire, non esporre all'umidità, utilizzare un cavo di sicurezza in altezza
Codice UPC	781462218812

Domande frequenti - EZpin Pack 4 Chauvet

Come accendere e spegnere ogni EZpin?

Ogni EZpin si accende e si spegne tramite il telecomando IRC-6 incluso. Il pulsante ON/OFF del telecomando consente di attivare o disattivare i LED dell'intero pacchetto.

Qual è l'autonomia della batteria?

L'autonomia massima è di 10 ore in uso continuo. Il tempo di ricarica completa è di circa 7 ore.

Come caricare le batterie?

Utilizzare il caricabatterie multiplo fornito. Collegare ogni EZpin tramite il cavo USB al caricabatterie. Gli indicatori LED sull'EZpin diventano rossi durante la carica e verdi una volta completata. Non caricare per più di 24 ore.

Posso usare l'EZpin Pack 4 all'esterno?

No, l'apparecchio è progettato per uso solo interno (IP20). Non esporlo a pioggia o umidità.

Come montare l'EZpin in altezza?

Utilizzare un supporto di fissaggio adatto e sempre un cavo di sicurezza. Rispettare una distanza di almeno 50 cm dalle superfici adiacenti per la ventilazione.

Cosa fare se l'apparecchio non si accende?

Verificare che la batteria sia carica. Se la batteria è completamente scarica, collegare il caricabatterie e attendere alcuni minuti prima di accendere. Se il problema persiste, contattare il supporto Chauvet.

Come pulire l'apparecchio?

Scollegare sempre l'apparecchio prima della pulizia. Utilizzare un panno morbido e asciutto. Non utilizzare prodotti infiammabili o abrasivi.

Posso usare altri telecomandi?

L'EZpin Pack 4 è compatibile solo con il telecomando IRC-6 di Chauvet. Altri telecomandi a infrarossi potrebbero non funzionare.

Cosa fare se la batteria si surriscalda durante la carica?

Un leggero riscaldamento è normale. Se la batteria diventa troppo calda, il caricabatterie potrebbe spegnersi automaticamente. Lasciare raffreddare prima di ricaricare. Non caricare in un contenitore chiuso.

Dove trovare la garanzia e il supporto tecnico?

La garanzia limitata è disponibile sul sito www.chauvetlighting.com/warranty-registration (per Stati Uniti e Messico) o www.chauvetlighting.eu/warranty-registration (per l'Europa). Per il supporto, contattare il rivenditore locale.

MANUALE UTENTE EZpin Pack 4 Chauvet

Informazioni sulla Guida

La Guida Rapida di EZpin Pack 4 contiene informazioni di base sul prodotto quali montaggio e specifiche tecniche.

Esclusione di responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

GARANZIA LIMITATA

PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETI VISITARE IL NOSTRO SITO WEB.

Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration.

Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio sito Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto sotto forma di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, epubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi si prega di consultare il distributore locale.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.

• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.
- Prima di effettuare la pulizia, scollegare sempre l'unità dall'alimentazione elettrica.
- NON guardare la sorgente luminosa quando l'unità è in funzione.
• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
- Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.

• Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.

• NON collocare materiale infiammabile vicino all'unità mentre è in funzione.

• NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.

- La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.

- Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.

- Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.

• Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.

- Non collegare mai ad un dimmer o ad un reostato.

- Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso o dalle maniglie.

• Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'unità a temperature superiori.

- In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.

• NON aprire l'unità. Non contiene parti riparabili dall'utente.

- Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia, Germania, o Messico contattare il distributore locale. Per informazioni sui contatti, fare riferimento a Contact Us sul retro di questo GR.

Che cosa è incluso

• 4 EZpin prodotti

• 4 c a v i

- Multi-caricatore

- IRC-6

U • S G B bianchi variabili

• Borsa da trasporto

- Guida Rapida

Per iniziare

Disimballare EZpin Pack 4 ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

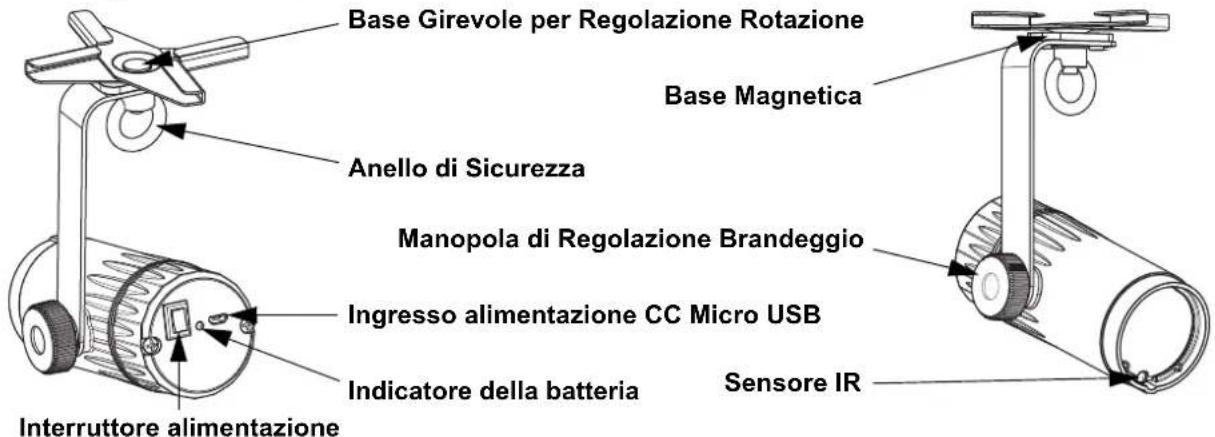

Informazioni generali del prodotto

Alimentazione CA

L'apparecchiatura è dotata di alimentatore esterno a commutazione automatica con tensione in ingresso di 100\~240 V CA - 50/60 Hz. La tensione di uscita è di 5 V CC, 2,4 A (4 uscite).

Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.

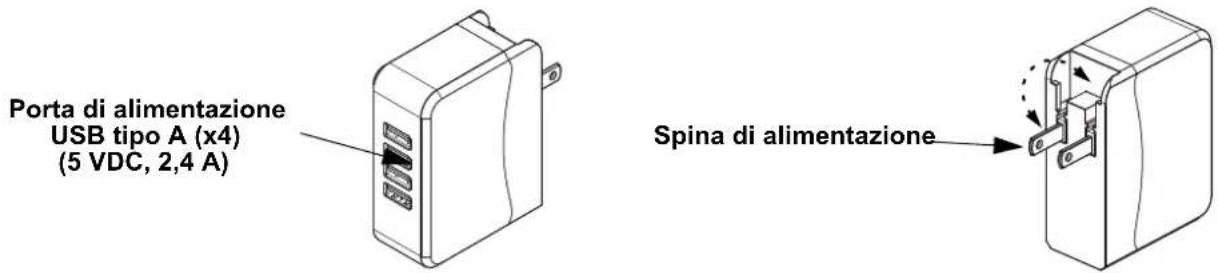

Informazioni generali del multi-caricatore

Alimentazione a batteria

Ogni EZpin prodotto viene fornito con una batteria ricaricabile al ioni di litio per funzionamento senza cavo.

Indicatore su EZpin si illuminano in Rosso quando la batteria è in carica e poi in Verde a carica completata.

Non caricare le batterie in un contenitore chiuso.

Note sulla ricarica della batteria

• Evitare di scaricare la batteria fino ad un livello inferiore a 10%.
  • Per risultati ottimali, ricaricare la batteria a temperature comprese tra 0 °C (32 °F) e 35 °C (95 °F).
  • Durante la ricarica, tenere il prodotto ad almeno 1 metro di distanza da fiamme libere o piastre calde.
• Se la batteria è completamente scarica, non è possibile attivare immediatamente il dispositivo quando collegato al caricatore. Prima di accendere il dispositivo, lasciare ricaricare la batteria per pochi minuti.
• Durante la ricarica, il dispositivo potrebbe riscaldarsi. Ciò è normale e non compromette durata nel tempo o prestazioni. Se la batteria si riscalda più del normale, il caricatore potrebbe interromprere la ricarica.
• Non caricare le batterie in un contenitore chiuso.
• Non ricaricare la batteria per più di 24 ore.

Tempo di funzionamento della batteria

Tempo massimo di funzionamento Tempo di ricarica

Fino a 10 ore 7 ore

Montaggio

Prima di montare l'unità, leggere le Note di Sicurezza.

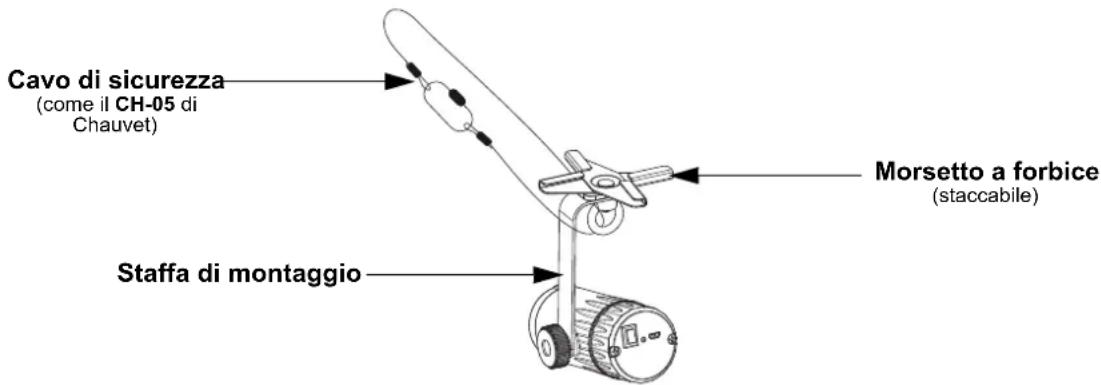

Schema di montaggio

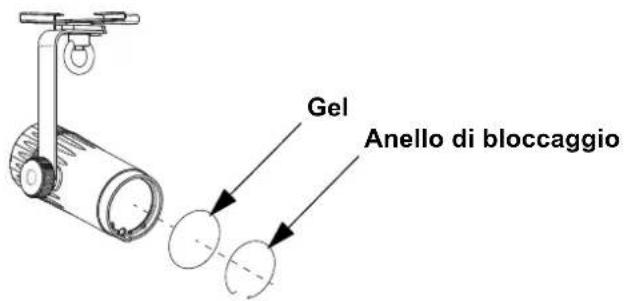

Installazione gel

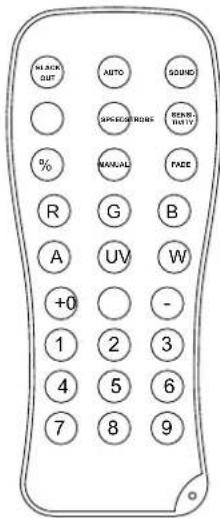

Telecomando IRC-6 (a infrarossi)

EZpin Pack 4 è compatibile con il telecomando IRC-6 di Chauvet.

Con EZpin Pack 4 vengono utilizzati i seguenti pulsanti del telecomando:

- Attiva/disattiva i LED

<+> - Aumenta il valore del dimmer

<-> - Diminuisce il valore del dimmer

Specifiche Tecniche

Dimensioni e Peso

Lunghezza Larghezza Altezza Peso

189 mm (7,4 in) 70 mm (2,7 in) 53 mm (2,1 in) 0,3 kg (0,6 lb)

Nota: Le dimensioni in pollici sono state arrotondate.

Alimentazione

Parametro EZpin Multi-caricatore

Tipo di alimentazione elettrica Fisso Commutazione

Gamma 5 VCC, 2,4 A 100–240 VCA, 50/60 Hz

Selezione tensione Fisso

Commutazione automatica

Parametro	120 V, 60 Hz	230 V, 50 Hz
Consumo	199 W	194 W
Corrente di funzionamento	2,8 A	1,6 A

Sorgente Luminosa

Tipo	Color	Quantità	Alimentazione	Corrente	Durata Nominale
LED	Bianco freddo	1	2 W	725 mA	50.000 ore

Fotometrici

Angolo a fascio	Angolo di campo	Illuminamento a 2 m
3°	6°	3.112

Termico

Temp. esterna massima Raffreddamento
40 °C (104 °F)	Convezione

Ordinazione

Nome prodotto	Codice articolo	Numero UPC
EZpin Pack 4	10051533	781462218812
