EZpin Pack 4 - Machine à effet Chauvet - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Pack de 4 unités EZpin, LED RGB, puissance de 10W par unité, angle de faisceau de 25°, contrôle DMX, mode autonome.
Utilisation	Idéal pour les événements, concerts, spectacles et installations temporaires, facile à installer et à configurer.
Maintenance et réparation	Nettoyage régulier des lentilles recommandé, vérification des connexions électriques, remplacement des LED en cas de défaillance.
Sécurité	Utiliser sur une surface stable, éviter l'exposition à l'eau, respecter les limites de puissance électrique.
Informations générales	Poids léger pour un transport facile, compatible avec les systèmes DMX, garantie constructeur de 2 ans.

FOIRE AUX QUESTIONS - EZpin Pack 4 Chauvet

Comment installer le Chauvet EZpin Pack 4 ?

Pour installer le Chauvet EZpin Pack 4, placez les unités sur une surface plane et stable. Connectez chaque appareil à une source d'alimentation électrique et utilisez des câbles DMX pour les relier si vous souhaitez les contrôler via une console DMX.

Pourquoi mes effets lumineux ne s'allument-ils pas ?

Vérifiez d'abord que le Chauvet EZpin Pack 4 est correctement branché à une source d'alimentation. Assurez-vous également que les câbles DMX sont correctement connectés et que la console DMX est configurée pour contrôler les appareils.

Comment changer les modes d'effet lumineux ?

Utilisez le panneau de contrôle du Chauvet EZpin Pack 4 pour naviguer dans les différents modes d'effet. Consultez le manuel d'utilisation pour connaître les séquences de boutons spécifiques à suivre.

Le Chauvet EZpin Pack 4 produit-t-il des bruits étranges ?

Des bruits étranges peuvent indiquer un problème avec le ventilateur interne ou une surchauffe. Assurez-vous que l'appareil est bien ventilé et qu'il n'est pas obstrué par des objets. Si le problème persiste, contactez le support technique.

Comment synchroniser plusieurs unités de Chauvet EZpin Pack 4 ?

Pour synchroniser plusieurs unités, connectez-les via le câble DMX et assurez-vous qu'elles sont réglées sur le même canal DMX. Cela permettra aux unités de fonctionner ensemble de manière synchronisée.

Quels types de lumières peuvent être utilisées avec le Chauvet EZpin Pack 4 ?

Le Chauvet EZpin Pack 4 est conçu pour être utilisé avec des lumières LED, notamment des projecteurs, des faisceaux et des effets spéciaux. Assurez-vous que les lumières sont compatibles avec le système DMX.

Comment effectuer un reset d'usine ?

Pour effectuer un reset d'usine du Chauvet EZpin Pack 4, accédez au menu des paramètres via le panneau de contrôle et sélectionnez l'option 'Reset' ou 'Réinitialiser'. Suivez les instructions à l'écran pour confirmer.

Quel est le poids du Chauvet EZpin Pack 4 ?

Le poids du Chauvet EZpin Pack 4 est d'environ 2,5 kg. Assurez-vous de prendre en compte ce poids lors de l'installation et du transport.

Y a-t-il une garantie pour le Chauvet EZpin Pack 4 ?

Oui, le Chauvet EZpin Pack 4 est généralement couvert par une garantie limitée de 2 ans. Conservez votre preuve d'achat pour toute réclamation éventuelle.

MODE D'EMPLOI EZpin Pack 4 Chauvet

Le manuel de référence (MdR) du EZpin Pack 4 renferme des informations produit de base telles que l'installation et les spécifications techniques.

Clause de non responsabilité

Les informations et caractéristiques contenues dans ce MR sont sujettes à modification sans préavis.

Garantie limitée

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifiques. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• Cet appareil DOIT être relié à un circuit mis à la terre et protégé.
• Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer. • NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé.
• Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.
• Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.
• En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité.
• NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne. • NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.

- La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.

- Cet appareil doit uniquement être utilisé en intérieur! (IP20) Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.

• Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.

- Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.

- Ne connectez jamais cet appareil à un variateur ou un rhéostat.

• Utilisez EXCLUSIVEMENT le support de suspension/fixation pour soulever cet appareil.

- La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées.

- En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.

- NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.

- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.

Contenu

• 4 EZpin produits • 4 Câbles USB - Chargeur multiple

• IRC-6 • 2 Gels blancs variables
• Sac de transport • Manuel de Référence

Préalable

Déballez votre EZpin Pack 4 et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagé, contactez immédiatement le transporteur, et non pas Chauvet.

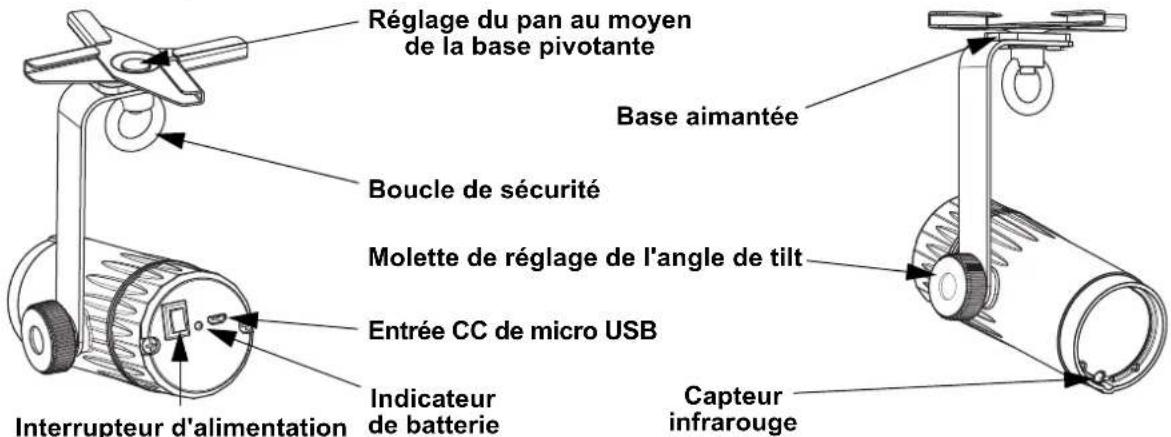

Vue d'ensemble du produit

Réglage du pan au moyen de la base pivotante Base aimantée Boucle de sécurité Molette de réglage de l'angle de tilt Entrée CC de micro USB Indicateur de batterie Capteur infrarouge Interrupteur d'alimentation

Alimentation CA

Ce produit est doté d'une alimentation externe universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz. La tension de sortie est de 5 VCC, 2,4 A (4 sorties).

Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

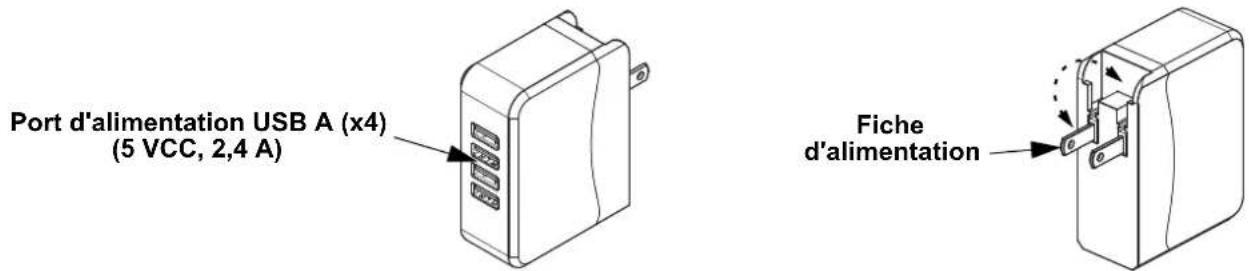

Vue d'ensemble du chargeur multiple

Port d'alimentation USB A (x4) (5 VCC, 2,4 A) Fiche d'alimentation

Alimentation par batterie

Chaque EZpin produit est livré avec une batterie au lithium-ion rechargeable permettant un fonctionnement sans câble.

L'indicateur du EZpin sont allumés en rouge lorsque la batterie est en charge et en vert lorsqu'elle est entièrement chargée.

Ne chargez pas les batteries dans un récipient fermé.

Remarques sur le chargement de la batterie

• Évitez de décharger la batterie en dessous de 10%. • Pour des résultats optimaux, chargez la batterie à une température comprise entre 0 °C (32 °F) et 35 °C (95 °F). • Lorsque vous chargez la batterie, gardez l'appareil à au moins 1 m de toute flamme nue ou plaque chaude.
• Si la batterie est complètement déchargée, l'appareil ne peut pas être mis en marche immédiatement lorsque le chargeur est connecté. Laissez une batterie déchargée se charger pendant quelques minutes avant d'allumer l'appareil.
• L'appareil peut chauffer pendant la charge. Ceci est normal et ne devrait pas affecter la durée de vie ou les performances de l'appareil. Le chargeur peut s'arrêter de charger si la batterie devient plus chaude que d'habitude.

- Ne chargez pas les batteries dans un récipient fermé.

- Ne rechargez pas la batterie pendant plus de 24 heures.

Autonomie maximale temps de recharge

Jusqu'à 10 heures 7 heures

Montage

Avant de monter cet appareil, veuillez lire les Consignes de Sécurité.

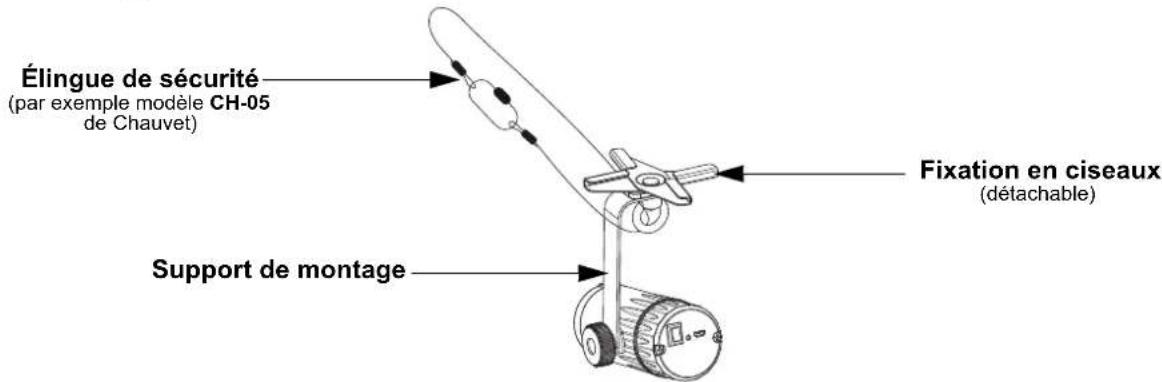

Schéma de montage

Élingue de sécurité (par exemple modèle CH-05 de Chauvet) Support de montage Fixation en ciseaux (détachable)

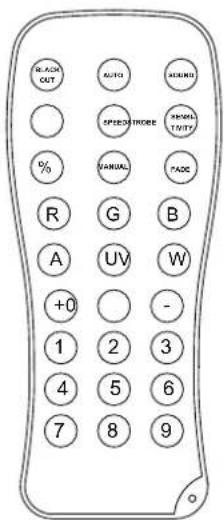

Télécommande irc-6 (télécommande par infrarouge)

Le EZpin Pack 4 est compatible avec la télécommande IRC-6 de Chauvet.

Les boutons suivants de l'IRC-6 sont utilisés avec le EZpin Pack 4:

BLACK CUT AUTO MERRU SPEED/THREE MINIUS TOTY 0/0 MANUAL FADE R G B A UV W +0 - 1 2 3 4 5 6 7 8 9

- Activer ou désactiver les LED

<+> - Augmente la valeur du gradateur

<-> - Diminue la valeur du gradateur

Dimensions et poids

Longueur Largeur Hauteur Poids

189 mm (7,4 po) 70 mm (2,7 po) 53 mm (2,1 po) 0,3 kg (0,6 lb)

Remarque: Les dimensions en pouce sont arrondies.

Alimentation

Paramètre EZpin Chargeur multiple

Type d'alimentation Fixe Commutation (interne)

Plage 5 VCC, 2,4 A 100–240 VCA, 50/60 Hz

Sélection de tension Fixe

Universelle

Paramètre	120 V, 60 Hz	230 V, 50 Hz
Consommation	199 W	194 W
Courant de fonctionnement	2,8 A	1,6 A

Source lumineuse

Type	Couleur	Quantité	Alimentation	Courant	Durée de vie
LED	Blanc froid	1	2 W	725 mA	50 000 heures

Photométrie

Angle de faisceau	Angle de champ	Éclairement @ 2 m
3°	6°	3 112

Thermique

Température externe maximum	Système de refroidissement
40 °C (104 °F)	Convection

Commande

Nom du produit	Code de l'article	Code UPC
EZpin Pack 4	10051533	781462218812
