Producttype	Buiten alarmsirene
Merk	Burg Wächter
Model	Sirene 2151
Afmetingen (L x B x H)	240 x 220 x 70 mm
Gewicht (zonder batterijen)	951 g
Gewicht (met batterijen)	1 370 g
Hoofdvoeding	Netadapter DC 12V 1A (inbegrepen)
Noodvoeding	3 D-batterijen (LR20)
Standby-duur (batterijen)	Tot 36 maanden
Sirenevolume	120 dB op 30 cm
Beschermingsklasse	IP54
Radiofrequentieband	433,05 – 434,79 MHz
Buitengebied	Tot 200 m (zonder obstakels)
Binnengebied	Tot 50 m
Max. werkstroom (alarm)	350 mA
Max. standby-stroom	20 μA
LED-indicator	Rode LED (links/rechts) voor ingeschakeld, uitgeschakeld, thuisstand, SOS
Hoofdfuncties	Optisch en akoestisch alarm, sabotagebeveiliging, verbinding met BURGprotect-basis, instellen via app
Onderhoud en reiniging	Reinigen met een licht vochtige doek, zonder agressieve producten
Veiligheid	Niet installeren in de buurt van warmtebronnen, direct zonlicht of in vochtige ruimtes
Garantie	2 jaar, exclusief batterijen en gebruiksfouten
Compatibele accessoires	Starterskit, bewegingsmelders, deurcontacten, binnensirene, enz.

Veelgestelde vragen - Sirene 2151 Burg Wächter

Hoe installeer ik de sirene Sirene 2151?

Verwijder de onderste bevestigingsschroef, open het deksel van het batterijcompartiment, steek de kabel van de netadapter door de openingen, plaats de batterijen, sluit de adapter aan en schakel het apparaat in. Voordat u de definitieve montage uitvoert, verbindt u de sirene met de BURGprotect-basis via de app door de QR-code te scannen. Gebruik de waterpas om uit te lijnen en de sjabloon om gaten te boren.

Hoe koppel ik de sirene aan de BURGprotect-basis?

In de app tikt u op 'plus', dan op 'Component toevoegen', scant u de QR-code van het apparaat, geeft u een naam op en bevestigt u. De app meldt dat de koppeling is gelukt.

Wanneer moet ik de batterijen vervangen?

De app toont een melding wanneer de batterijen bijna leeg zijn, met een pictogram in de apparaatlijst. Vervang de 3 D-batterijen (LR20) door nieuwe.

Wat is het radiobereik van de sirene?

Het maximale bereik is 200 meter buiten en 50 meter binnen zonder obstakels. Betonnen muren, metalen voorwerpen en andere radiobronnen kunnen het bereik verminderen.

Hoe stel ik het volume van de sirene in?

Het volume wordt ingesteld in de app: ga naar 'Dashboard', 'Instellingen', 'Accessoireconfiguratie', 'Sireneconfiguratie', selecteer uw apparaat en pas het volume aan.

Hoe reinig ik de sirene?

Gebruik een licht vochtige doek. Gebruik geen brandbare, chemische, corrosieve, schurende of agressieve reinigingsmiddelen. Zorg ervoor dat er geen water in het apparaat komt.

Wat moet ik doen als de LED snel knippert?

Een snel knipperen van beide LED's duidt op een SOS-alarm. Controleer de trigger in de app. Het knipperen kan ook de in-/uitgeschakelde status aangeven, afhankelijk van de configuratie.

Hoe reset ik de sirene?

Gebruik de resetknop in het batterijcompartiment. Druk kort om het apparaat opnieuw op te starten. Raadpleeg de app voor geavanceerde instellingen.

Valt de garantie op de batterijen?

Nee, batterijen zijn uitgesloten van de garantie. De 2-jarige garantie dekt fabricage- of materiaalfouten, exclusief slijtage, verkeerd gebruik of transportschade.

Kan ik andere accessoires gebruiken met de sirene?

Ja, de sirene maakt deel uit van de BURGprotect-reeks. U kunt bewegingsmelders, deurcontacten, binnensirene, RFID-toetsenbord, afstandsbediening enz. toevoegen.

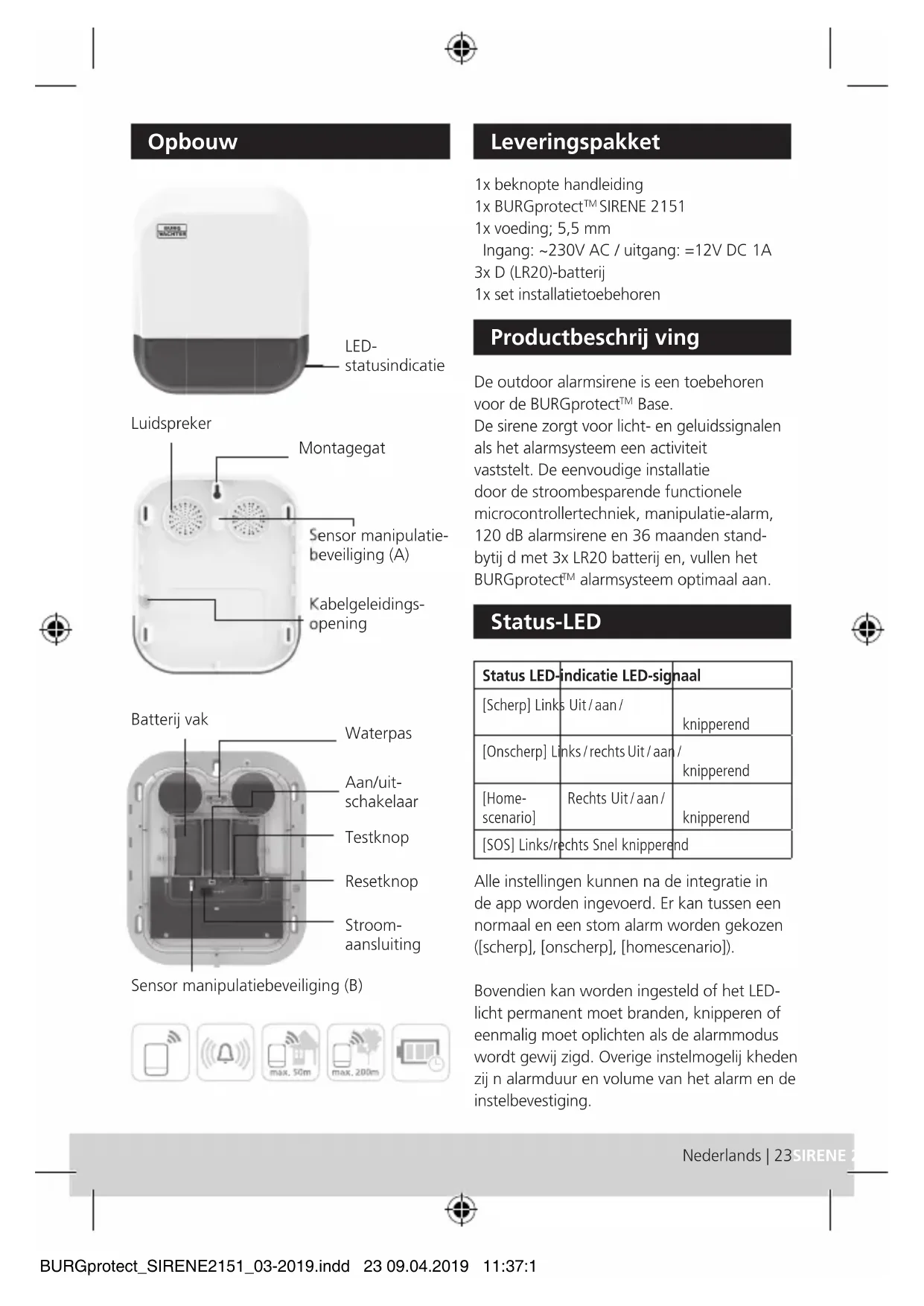

GEBRUIKSAANWIJZING Sirene 2151 Burg Wächter

Waterpas Aan/uit- schakelaar Testknop Resetknop Stroom- aansluiting

Sensor manipulatiebeveiliging (B)

1x beknopte handleiding

1x BURGprotect™ SIRENE 2151

1x voeding; 5,5 mm

Ingang: \~230V AC / uitgang: =12V DC 1A

Productbeschrij ving

De outdoor alarmsirene is een toebehoren voor de BURGprotect™ Base.

De sirene zorgt voor licht- en geluidssignalen als het alarmsysteem een activiteit vaststelt. De eenvoudige installatie door de stroombesparende functionele microcontrollertechniek, manipulatie-alarm, 120 dB alarmsirene en 36 maanden standbytij d met 3x LR20 batterij en, vullen het BURGprotect™ alarmsysteem optimaal aan.

Status-LED

Status LED-indicatie LED-signaal
[Scherp] Links	Uit/aan/	knipperend
[Onscherp] Links	rechts Uit/aan/	knipperend
[Home-scenario]	Rechts Uit/aan/	knipperend
[SOS] Links/rechts Snel knipperend

Alle instellingen kunnen na de integratie in de app worden ingevoerd. Er kan tussen een normaal en een stom alarm worden gekozen ([scherp], [onscherp], [homescenario]).

Bovendien kan worden ingesteld of het LED- licht permanent moet branden, knipperen of eenmalig moet oplichten als de alarmmodus wordt gewij zigd. Overige instelmogelijk kheden zijn alarmduur en volume van het alarm en de instelbevestiging.

Technische gegevens

Bedrijfsspanning DC 12V 1A
Batterijen 3x D (LR20)
Max. bedrijfsstroom (alarm)	350 mA
Max. standby 20 μA
Max. bereik buiten Max. bereik binnen	Zonder obstakel 200 m* 50m*
Frequentieband 433.05 –	434.79 MHz
max. zendvermogen <10mW (10dBm)
Sirenevolume 120 dB @ 30 cm
LED statuslicht Rood (links) / rood (rechts)
IP-klasse IP54
Werktemperatuurbereik	+10 °C tot 40 C°
Luchtvochtigheid ≤ 90%	rh (niet condenserend)
Gewicht 951 g (zonder	batterijen) / 1.370 g (incl. batterijen)
Afmetingen (l x b x h) 240	x 220 x 70 mm

* Het daadwerkelijke bereik past zich aan de omstandigheden ter plaatse aan.

Functions

Inteachen Via scannen van de QR code via app
Waarschuwing bij lage batterij	App melding
Manipulatie-alarm Wordt ondersteund
Reset	Wordt ondersteund

Voorbereiding

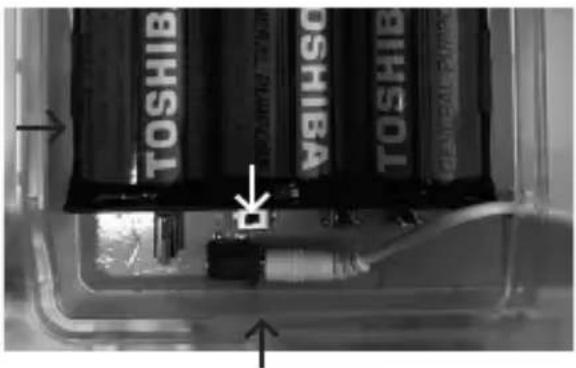

Verwijder de bevestigingsschroef aan de onderkant van het apparaat.

Verwijder de spatbescherming boven het batterijvak (afbeelding links) en leid het netsnoer door de daarvoor bestemde openingen aan de rechterkant (afbeelding rechts).

Plaats de batterijen, verbind de netstekker met de bus en schakel het systeem met de aan-/uitschakelaar op "Aan".

TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB

Verbind het systeem met de BURGprotect™ BASE vooraleer u het op de gewenste plaats installeert.

Aanwijzing: Er wordt aanbevolen om de meegeleverde voeding te installeren om een permanente stroomvoorziening te garanderen.

Verbinding met de Base

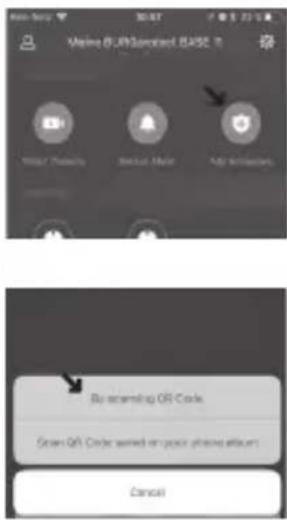

1. Start de app.
2. Tip op „meer“ ↗ en vervolgens op „Component toevoegen“ ↙

Maine Postopress List Status Event List No Postopress No Postopress No Postopress No Postopress Balance OFF OK Clean Inskip Help

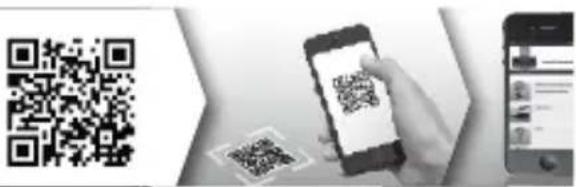

1. Scan de QR-code van het toestel. Na succesvol scannen kunt u een willekeurige naam aan het toestel toewijzen, bijv. „woonkamerdeur“.
2. De app geeft u een melding, wanneer het toevoegen aan het systeem met succes is afgesloten.

Scan Q4F Code

OK Cancel Verwaltung OK Cancel Verwaltung My Dog Wol Flug Wol Flug Dr. Algorithm Server Control Connect - Fax/Max/Min/Max/Min Kobe - Pack Active Buffer Benedesmaxer Spray / Control Schweiz-Sens + Subsatz

Licht- en geluidsinstellingen

Licht- en geluidsinstellingen kunnen in de app worden aangepast:

"Dashboard"

U krij gt een bericht in de app als de batterij moet worden vervangen.

Bij v. in de apparaatlij st (links naast de apparaatnaam)

Bij v. apparaatstatus

Juiste installatieplaats

Het radiosignaal van de sensor is in sterke mate afhankelijk van de omgevingsomstandigheden. Metalen voorwerpen, betonnen plafonds, wanden, metalen leidingen etc. reduceren het bereik. Storingen kunnen ook door andere radiozenders en omgevingsinvloeden worden veroorzaakt.

BELANGRIJ KE AANWIJ ZING: De melder kan niet beter presteren dan installatie en omstandigheden dat toestaan. De melder kan gevaarsituaties signaleren, maar niet vermij den.

Het toestel mag niet geverfd, gelakt of anderszins aangepast worden.

Installatie & aanwij zingen

1. Nadat u het apparaat met de base hebt verbonden, test u vóór de montage de draadloze verbinding op de gewenste installatieplaats, bij v. door het activeren van een SOS-alarm.
2. Monteer het apparaat op de gewenste positie met het betreffende montagemateriaal.
3. Vermij d de installatie op metalen oppervlakken en in de buurt van stroomvoerende kabels omdat dit de radius duidelij k kan beïnvloeden.

4. Gebruik het montagegat en de waterpas om de sirene uit te lij nen. Teken de 5 boorgaten door de houder af.

5. Boor een gat en bevestig de houder met plug en schroef.

Algemene veiligheidsinformatie en veiligheidsmaatregelen

Voorzichtig

Wijzigingen en modifi caties die niet uitdrukkelijk door de bevoegde goedkeuringsinstantie zijn geautoriseerd, kunnen tot intrekking van de gebruiksvergunning voor het toestel leiden.

Aansprakelijkheidsbeperking

Dit toestel voldeet op het tijdstip van fabricage aan de actuele technische standaard Wij streven er voortdurend naar, onze producten onze producten op de nieuwste technische stand en onze handboeken up-to-date te houden. Daarom behouden wij ons voor, technische wijzigingen en revisies/aanpassingen van de handleiding waar nodig zonder voorafgaande aankondiging uit te voeren. De inhoud van de handleiding dient zorgvuldig te worden geleden. Voor schade, bijvoorbeeld ten gevolge van verkeerde bediening of installatie, ondeskundig gebruik, gebrekkig of verkeerd onderhoud, veronachtzaming van veiligigheidsinstructies of algemeen geldende voorschriften wordt geen aansprakelijkheid aanvaard. Dit toestel biedt, bij juist gebruik en correcte installatie, onder de aangegeven randvoorwaarden de in het handboek beschreven functionaliteiten. Afhankelijk van het desbetreffende, klantspecifi eke scenario is een alarmactivatie niet altijd gegarandeerd.

Veiligheidsinstructies

Lees de handleiding zorgvuldig door. Voor schade tengevolge van veronachtzaming wordt geen aansprakelijkheid aanvaard. Het toestel mag uitsluitend voor het in de handleiding genoemde doel worden ingezet. Het toestel dient u in noodgevallen te informeren en alarm te geven! Controleer daarom regelmatig de werking en de batterijstand van het toestel om goed voorbereid te zijn als het - maar laten we hopen van niet - menens wordt. Door ongewoon hoge elektromagnetische straling, manipulaties of andere invloeden, kunnen storingen worden opgewekt. Installatie in de nabijheid van straling uitzendende elektro-apparatuur of in vochtige ruimten is niet toegestaan. Batterijgevoede apparatuur mag niet bij hoge temperaturen en in de buurt van warmtebronnen worden gebruikt of aan directe zonnestraling worden blootgesteld. Verpakking en materiaal altijd buiten bereik van kinderen bewaren – Er bestaat verstikkingsgevaar. De gebruikshandleiding zorgvuldig bewaren.

BELANGRIJKE AANWIJZING: Opstelling op een ongunstige locatie kan leiden tot vermindering(en) van de functie(s).

Mocht u een EG-conformiteitsverklaring voor dit toestel nodig hebben, kunt u per e-mail een aanvraag richten aan: [e-mail]

Reiniging

Gebruik uitsluitend minimaal bevochtigde doeken voor de reiniging. Zorg ervoor dat er geen water in het apparaat dringt. Gebruik geen licht brandbare, chemische, bijtende of schurende reinigingsmiddelen.

Garantie

BURG-WÄCHTER-producten worden overeenkomstig de op het productietijdstip geldende technische standaarden en conform onze kwaliteitsstandaarden geproduceerd.

De garantie omvat uitsluitend gebreken die aantoonbaar aan fabricage- of materiaalfouten op het tijdstip van de verkoop toe te schrijven zijn. De garantie eindigt na twee jaar, verdere claims zijn uitgesloten.

Vastgestelde gebreken moeten schriftelijk, incl. origineel aankoopbewijs en korte foutbeschrijving bij uw verkoper worden ingediend. Na controle binnen een redelijke termijn beslist de garantiegever over een mogelijke reparatie of een vervanging. Gebreken en schade door bijv. transport, foute bediening, ondeskundig gebruik, slijtage, etc. zijn van de garantie uitgesloten. De batterij is uitgesloten van de garantie.

SIRENE 2151

Nederlands

Overig toebehoren:

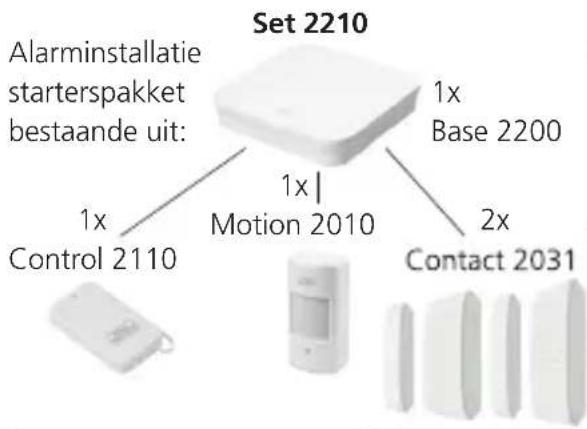

Set 2210 Alarinstallatie starterspakket bestaande uit: 1x Control 2110 1x Motion 2010 1x Base 2200 2x Contact 2031

Sirene 2151

Outdoor sirene

Noise 2160

Indoor sirene

Smoke 2050

Rookmelder

Vibrancy 2020

Trillingssensor

Motion 2010

PIR- bewegingsmelder

Contact 2031.

Deur- en raamcontact

Water 2060

Watermelder

Keypad 2100

RFID-toetsenblok

Control 2110

Afstandsbediening

Plug 2141

Contactdoos

Meer toebehoren vindt u op onze homepage: www.burg.biz of via scannen van de volgende QR code links:

Verwijdering van het apparaat

We wijzen erop dat dusdanig gemarkeerde elektrische en elektronische apparaten en batterijen niet samen met het huisafval maar gescheiden resp. afzonderlijk ingezameld moeten worden. Informeer bij de bevoegde instantie in uw stad / gemeente naar de inzamelpunten voor batterijen en elektrisch/ elektronisch afval.

Hiermee verklaart de fi rma BURG-WÄCHTER KG dat het onderhavige toestel voldoet aan de richtlijnen 2014/53/EU, (RED) 2014/30/EU, (EMC), 2011/65/EU (RoHS) en de Laagspanningsrichtlijn (2014/35/EU).

De volledige tekst van de EU-conformiteitsverklaring kan op het volgende internetadres worden opgeroepen: www.burg.biz

Gelieve bij technische vragen over het product de uitvoerige bedieningshandleiding te lezen en de FAQ in acht te nemen, die u op de volgende webpagina vindt: www.burg.biz. Mocht u toch nog vragen hebben, dan kunt u zich graag via e-mail tot ons wenden op: [e-mail]

Colofon

Het copyright van de bedieningshandleiding berust uitsluitend bij BURG-WÄCHTER KG. Voor elke vorm van verveelvoudiging, ook op elektronische gegevensdragers, is schriftelijke toestemming van BURG-WÄCHTER KG vereist. Herdruk – ook in uittreksels – is verboden. Errata en technische wijzigingen voorbehouden. Alle genoemde fi rma- en productnamen zijn handelsmerken of gedeponeerde handelsmerken of merken van de desbetreffende eigenaars. Druk- en zetfouten en technische wijzigingen zijn voorbehouden.
