GEBRUIKSAANWIJZING PDSSAP 20Li B3 PARKSIDE

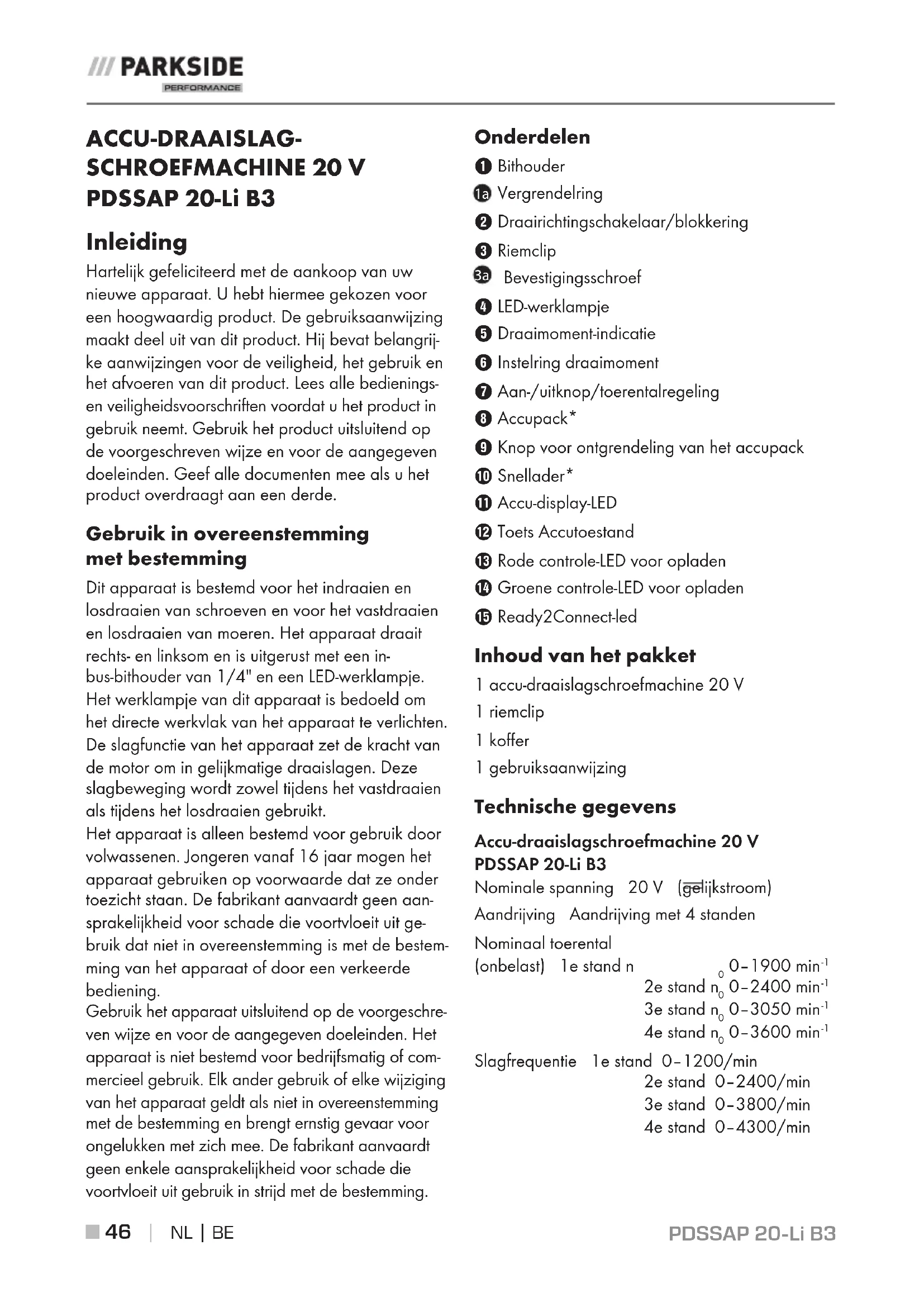

ACCU-DRAAISLAG- SCHROEFMACHINE 20 V PDSSAP 20-Li B3 Inleiding Hartelijk gefeliciteerd met de aankoop van uw nieuwe apparaat. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwijzing maakt deel uit van dit product. Hij bevat belangrij- ke aanwijzingen voor de veiligheid, het gebruik en het afvoeren van dit product. Lees alle bedienings- en veiligheidsvoorschriften voordat u het product in gebruik neemt. Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product overdraagt aan een derde. Gebruik in overeenstemming met bestemming Dit apparaat is bestemd voor het indraaien en losdraaien van schroeven en voor het vastdraaien en losdraaien van moeren. Het apparaat draait rechts- en linksom en is uitgerust met een in- bus-bithouder van 1/4" en een LED-werklampje. Het werklampje van dit apparaat is bedoeld om het directe werkvlak van het apparaat te verlichten. De slagfunctie van het apparaat zet de kracht van de motor om in gelijkmatige draaislagen. Deze slagbeweging wordt zowel tijdens het vastdraaien als tijdens het losdraaien gebruikt. Het apparaat is alleen bestemd voor gebruik door volwassenen. Jongeren vanaf 16 jaar mogen het apparaat gebruiken op voorwaarde dat ze onder toezicht staan. De fabrikant aanvaardt geen aan- sprakelijkheid voor schade die voortvloeit uit ge- bruik dat niet in overeenstemming is met de bestem- ming van het apparaat of door een verkeerde bediening. Gebruik het apparaat uitsluitend op de voorgeschre- ven wijze en voor de aangegeven doeleinden. Het apparaat is niet bestemd voor bedrijfsmatig of com- mercieel gebruik. Elk ander gebruik of elke wijziging van het apparaat geldt als niet in overeenstemming met de bestemming en brengt ernstig gevaar voor ongelukken met zich mee. De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortvloeit uit gebruik in strijd met de bestemming. Onderdelen 1 Bithouder

Bevestigingsschroef 4 LED-werklampje 5 Draaimoment-indicatie 6 Instelring draaimoment 7 Aan-/uitknop/toerentalregeling 8 Accupack* 9 Knop voor ontgrendeling van het accupack 0 Snellader* q Accu-display-LED w Toets Accutoestand e Rode controle-LED voor opladen r Groene controle-LED voor opladen t Ready2Connect-led Inhoud van het pakket 1 accu-draaislagschroefmachine 20 V 1 riemclip 1 koffer 1 gebruiksaanwijzing Technische gegevens Accu-draaislagschroefmachine 20 V PDSSAP 20-Li B3 Nominale spanning 20 V (gelijkstroom) Aandrijving Aandrijving met 4 standen Nominaal toerental (onbelast) 1e stand n

 47 ■ Draaimomentstanden 1e stand 120 Nm 2e stand 150 Nm 3e stand 190 Nm 4e stand 226 Nm Max. schroefcapaciteit M16 Bithouder 1/4" inbus Accu PAP 20 B3* Type LITHIUM-ION Nominale spanning 20 V (gelijkstroom) Capaciteit 4 Ah Cellen 10 (80 Wh) Accu-snellader PLG 20 C3* INGANG/Input Nominale spanning 230–240 V ∼, 50 Hz (wisselstroom) Nominaal vermogen 120 W Zekering (intern) 3,15 A T3.15A UITGANG/Output Nominale spanning 21,5 V (gelijkstroom) Nominale stroom 4,5 A Oplaadduur ca. 60 min Beschermingsklasse II / (dubbel geïsoleerd)

• DE ACCU EN OPLADER ZIJN NIET MEEGELEVERD Geluidsemissiewaarde Gemeten waarde voor geluid vastgesteld conform EN 62841. Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt gemiddeld: Geluidsdrukniveau L

= 3 dB Trillingsemissiewaarde Totale trillingswaarden (vectorsom van drie richtin- gen) bepaald conform EN62841: Vastdraaien van schroeven en moeren met een maximaal toegestane grootte a

Draag gehoorbescherming! OPMERKING ► De vermelde totale trillingswaarden en de vermelde geluidsemissiewaarden zijn in een genormeerde testopstelling gemeten en kun- nen ook worden gebruikt voor vergelijking van een elektrisch gereedschap met een an- der elektrisch gereedschap. ► De vermelde totale trillingswaarden en de vermelde geluidsemissiewaarden kunnen ook worden gebruikt voor een voorlopige inschat- ting van de belasting. WAARSCHUWING! ► De trillings- en geluidsemissieniveaus kunnen tijdens het daadwerkelijke gebruik van het elektrische gereedschap afwijken van de ver- melde waarden, afhankelijk van de aard en het gebruik van het elektrische gereedschap, en in het bijzonder afhankelijk van het soort werkstuk dat wordt bewerkt. ► Probeer de belasting zo klein mogelijk te hou- den. Om de trillingsbelasting te reduceren, kunt u bijvoorbeeld handschoenen dragen tij- dens het gebruik van het gereedschap en slechts beperkte tijd met het gereedschap werken. Daarbij dient u rekening te houden met alle aspecten van de bedrijfscyclus (bij- voorbeeld perioden waarin het gereedschap is uitgeschakeld en perioden waarin het ge- reedschap weliswaar is ingeschakeld, maar niet wordt belast).PDSSAP 20-Li B3 ■ 48

Algemene veiligheids- voorschriften voor elek- trische gereedschappen WAARSCHUWING! ► Lees alle veiligheidsvoorschriften, aanwij- zingen, afbeeldingen en technische gege- vens van dit elektrische gereedschap. Het niet-naleven van de volgende aanwijzingen kan elektrische schokken, brand en/of ernstig letsel veroorzaken. Bewaar alle veiligheidsvoorschriften en -aan- wijzingen voor toekomstig gebruik. De in de veiligheidsvoorschriften gebruikte term “elektrisch gereedschap” heeft betrekking op elek- trisch gereedschap dat op netvoeding werkt (met snoer) en op elektrisch gereedschap dat op accu's werkt (zonder snoer).

1. Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed ver- licht. Wanorde en een niet-verlichte werkomge- ving kunnen leiden tot ongelukken. b) Gebruik het elektrische gereedschap niet in explosiegevaarlijke omgevingen waarin zich brandbare vloeistoffen, gassen of stof bevin- den. Elektrisch gereedschap geeft vonken af die stof of dampen kunnen doen ontvlammen. c) Houd kinderen en andere personen uit de buurt tijdens het gebruik van het elektrische ge- reedschap. Als u afgeleid raakt, zou u de con- trole over het apparaat kunnen verliezen.

2. Elektrische veiligheid

a) De stekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen verloopstekker in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcon- tacten verminderen het risico op elektrische schokken. b) Voorkom lichamelijk contact met geaarde op- pervlakken, zoals buizen, verwarmingen, for- nuizen en koelkasten. Er bestaat een verhoogd risico op elektrische schokken als uw lichaam geaard is. c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Als er water in een elektrisch apparaat binnendringt, bestaat er een verhoog- de kans op een elektrische schok. d) Gebruik het netsnoer niet voor een ander ge- bruik dan het bedoelde gebruik, bijvoorbeeld om het elektrische gereedschap te dragen, om het op te hangen of om de stekker uit het stop- contact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen de kans op een elektrische schok. e) Wanneer u buitenshuis met elektrisch gereed- schap werkt, gebruik dan alleen verlengsnoe- ren die geschikt zijn voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op een elektrische schok. f) Gebruik een aardlekschakelaar als het ge- bruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is. Het ge- bruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

3. Veiligheid van personen

a) Wees altijd alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elek- trisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén mo- ment van onoplettendheid kan bij het gebruik van elektrisch gereedschap al tot ernstig letsel leiden.

Draag persoonlijke beschermingsmiddelen en draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, een veilig- heidshelm of gehoorbescherming, afhankelijk van het type en het gebruik van het elektrische gereed- schap, vermindert het risico op letsel.PDSSAP 20-Li B3

 49 ■ c) Voorkom onbedoelde inschakeling. Zorg er- voor dat het elektrische gereedschap is uitge- schakeld voordat u het aansluit op de netvoe- ding en/of de accu, het optilt of draagt. Als u bij het dragen van elektrisch gereedschap uw vinger op de aan-/uitknop houdt of als u een reeds ingeschakeld elektrisch gereedschap op de netvoeding aansluit, kan dit tot ongelukken leiden. d) Verwijder het afstelgereedschap of de sleutel voordat u het elektrische gereedschap aan- zet. Gereedschappen of moersleutels die zich in een draaiend onderdeel van het elektrische ge- reedschap bevinden, kunnen letsel veroorzaken. e) Voorkom een abnormale lichaamshouding. Zorg dat u stevig staat en bewaar altijd uw evenwicht. Daardoor kunt u het elektrische ge- reedschap in onverwachte situaties beter con- troleren. f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haar en kleding uit de buurt van bewegende onderdelen. Loszit- tende kleding, sieraden of haren kunnen door bewegende onderdelen gegrepen worden. g) Als stofafzuigings- en opvangvoorzieningen kunnen worden bevestigd, moeten deze wor- den aangesloten en correct worden gebruikt. Het gebruik van een stofafzuiging kan risico's door stof beperken. h) Laat u niet misleiden door een vals gevoel van veiligheid en negeer de veiligheidsregels voor elektrisch gereedschap niet, ook niet als u na veelvuldig gebruik vertrouwd bent met het elektrische gereedschap. Onachtzaam- heid kan in een fractie van een seconde tot ern- stig letsel leiden.

4. Gebruik en behandeling van

hetelektrische gereedschap a) Voorkom overbelasting van het elektrische gereedschap. Gebruik voor uw werkzaamhe- den het daarvoor voorziene elektrische ge- reedschap. Met een passend elektrisch appa- raat werkt u beter en veiliger in het aangegeven vermogensbereik. b) Gebruik geen elektrisch gereedschap waar- van de aan-/uitknop defect is. Elektrisch ge- reedschap dat niet meer kan worden aan- of uit- gezet, is gevaarlijk en moet worden gerepareerd. c) Haal de stekker uit het stopcontact en/of ver- wijder de afneembare accu, voordat u instel- lingen aan het apparaat verricht, hulpstukken verwisselt of het elektrische gereedschap weglegt. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap onbedoeld kan worden gestart. d) Berg elektrisch gereedschap buiten het bereik van kinderen op wanneer het niet in gebruik is. Zorg ervoor dat het elektrische gereedschap niet wordt gebruikt door personen die er niet mee vertrouwd zijn of die deze instructies niet heb- ben gelezen. Elektrisch gereedschap is gevaarlijk als het door onervaren personen wordt gebruikt. e) Onderhoud het elektrische gereedschap en de opzetstukken zorgvuldig. Controleer of bewegende onderdelen naar behoren wer- ken en niet klemmen, en of er geen onderde- len gebroken of zodanig beschadigd zijn dat de werking van het elektrische gereedschap wordt aangetast. Laat beschadigde onderde- len vóór de ingebruikname van het elektri- sche gereedschap repareren. Veel ongelukken zijn het gevolg van slecht onderhoud van elek- trisch gereedschap. f) Houd snijgereedschappen scherp en schoon. Met zorg onderhouden snijgereedschappen met scherpe snijkanten lopen minder vaak vast en zijn gemakkelijker te sturen. g) Gebruik elektrisch gereedschap, opzetge- reedschappen en dergelijke in overeenstem- ming met de handleiding. Houd daarbij reke- ning met de werkomstandigheden en de te verrichten werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de beoogde toepassingen kan tot gevaar- lijke situaties leiden. h) Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Bij gladde hand- grepen en greepvlakken is een veilige bediening en beheersing van het elektrische gereedschap in onvoorziene situaties niet mogelijk.PDSSAP 20-Li B3 ■ 50

5. Gebruik en behandeling van

hetaccugereedschap a) Laad de accu's uitsluitend op met een opla- der die door de fabrikant wordt aanbevolen. Er bestaat brandgevaar als een oplader die voor een bepaald type accu's bestemd is, voor andere accu's wordt gebruikt. b) Gebruik in elektrisch gereedschap alleen die accu's die daarvoor bestemd zijn. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden. c) Houd een niet-gebruikte accu uit de buurt van paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die een overbrugging van de contacten kunnen veroor- zaken. Kortsluiting tussen de accucontacten kan verbrandingen of brand tot gevolg hebben. d) Bij onjuist gebruik kan er vloeistof uit de accu lekken. Vermijd contact met accuvloeistof. Spoel bij onbedoeld contact met accuvloei- stof de vloeistof weg met water. Raadpleeg bovendien een arts als er accuvloeistof in de ogen komt. Lekkende accuvloeistof kan leiden tot huidirritatie en brandwonden. e) Gebruik geen beschadigde of gemodificeerde accu. Beschadigde of gemodificeerde accu's kun- nen zich onvoorspelbaar gedragen en brand, explosies of letselgevaar tot gevolg hebben. f) Stel een accu niet bloot aan vuur of hoge tem- peraturen. Vuur of temperaturen boven 130 °C (265 °F) kunnen een explosie veroorzaken. g) Volg alle instructies voor het opladen en laad de accu of het accugereedschap nooit op bui- ten het in de gebruiksaanwijzing aangegeven temperatuurbereik. Bij verkeerd opladen of opladen buiten het toegestane temperatuurbe- reik kan de accu stuk gaan en kan het brandge- vaar toenemen. VOORZICHTIG! EXPLOSIEGEVAAR! Laad niet-oplaadbare accu's nooit op. Bescherm de accu te- gen hitte, bijv. van continu zonlicht, en tegen vuur, water en vocht. Er bestaat explosiegevaar.

a) Laat uw elektrische gereedschap alleen door gekwalificeerde vakmensen en uitsluitend met originele vervangingsonderdelen repareren. Op die manier blijft de veiligheid van het elektri- sche gereedschap gewaarborgd. b) Pleeg nooit onderhoud aan beschadigde accu's. Onderhoudswerkzaamheden aan ac- cu's mogen uitsluitend worden uitgevoerd door de fabrikant of een bevoegde klantenservice. Apparaatspecifieke veiligheidsvoor- schriften voor slagschroefmachines ■ Draag gehoorbescherming bij het slagschroe- ven. De inwerking van geluid kan gehoorverlies veroorzaken. ■ Zet het werkstuk vast. Een werkstuk dat is vast- gezet met lijmklemmen of een bankschroef, blijft beter op zijn plaats dan een met de hand vast- gehouden werkstuk. ■ Houd het elektrische gereedschap stevig vast. Bij het vast- en losdraaien van schroeven kun- nen kortstondig hoge reactiekrachten optreden. ■ Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het weglegt. Het gereedschap kan namelijk blijven haken, zodat u de controle over het apparaat verliest. ■ Pak het elektrische gereedschap alleen vast aan de geïsoleerde greepvlakken wanneer u werkzaamheden uitvoert waarbij de schroef met verborgen elektriciteitsleidingen in aanra- king kan komen. Bij contact tussen een schroef en een leiding waar spanning op staat, kunnen ook metalen onderdelen van het apparaat onder spanning komen te staan, met een elektrische schok tot gevolg.PDSSAP 20-Li B3

 51 ■ Originele accessoires/hulpstukken ■ Gebruik alleen accessoires en hulpstukken die vermeld staan in de gebruiksaanwijzing resp. waarvan gebruik compatibel is met het apparaat. WAARSCHUWING! ■ Gebruik geen accessoires die niet door PARKSIDE worden aanbevolen. Dit kan een elektrische schok en brand tot gevolg heb- ben. LET OP! Heet oppervlak. Er bestaat verbrandingsgevaar. Veiligheidsvoorschriften voor opladers ■ Dit apparaat mag worden ge- bruikt door kinderen vanaf 8jaar en door personen met beperkte fysieke, zintuiglijke of geestelijke vermogens of gebrek aan er- varing of kennis, mits ze onder toezicht staan of over het veilige gebruik van het apparaat zijn geïnstrueerd en de daaruit voort- komende gevaren hebben begre- pen. Kinderen mogen niet met het apparaat spelen. Kinderen mogen zonder toezicht geen rei- niging en gebruikersonderhoud uitvoeren. ■ Wanneer het snoer van dit appa- raat beschadigd raakt, moet het worden vervangen door de fa- brikant of de klantenservice van de fabrikant of een persoon met vergelijkbare kwalificaties, om risico’s te voorkomen. De oplader is alleen geschikt voor gebruik binnenshuis. WAARSCHUWING! ■ Wanneer het snoer van dit apparaat bescha- digd raakt, moet het worden vervangen door de fabrikant of de klantenservice van de fabri- kant of een persoon met vergelijkbare kwalifi- caties, om risico's te voorkomen. LET OP! ♦ Met deze oplader kunnen alleen de volgen- de accu's worden opgeladen: PAP20A1/

PAP20A2/PAP20A3/PAP20B1/

PAP20B3/PAPS204A1/PAPS208A1. ♦ Een actuele lijst met compatibele accu's is te vinden op www.Lidl.de/Akku.PDSSAP 20-Li B3 ■ 52

Vóór de ingebruikname Accupack opladen (zie afb. A) VOORZICHTIG! ► Trek altijd de stekker uit het stopcontact, voor- dat u het accupack uit de oplader haalt of in de oplader plaatst. OPMERKING ► Laad het accupack nooit op als de omge- vingstemperatuur lager is dan 10 °C of hoger is dan 40 °C. Als een lithium-ion-accu langere tijd moet worden opgeslagen, moet de laadtoestand periodiek worden gecontro- leerd. De optimale laadtoestand ligt tussen 50% en 80%. De accu moet worden opge- slagen in een koele, droge omgeving met een temperatuur tussen 0 °C en 50 °C. ♦ Plaats het accupack 8 op de snellader 0 (zie afb. A). ♦ Steek de stekker in het stopcontact. De groene laadcontrole-LEDr brandt even, daarna brandt de rode laadcontrole-LEDe. ♦ De groene controle-LED r geeft aan dat het opladen is voltooid en dat het accupack 8 klaar is voor gebruik. LET OP! ♦ Als de rode controle-LED e knippert, is het accupack 8 oververhit en kan het niet worden opgeladen. ♦ Als de rode en de groene controle-LED's e r tegelijkertijd knipperen, is het accupack8 defect. ♦ Schuif het accupack 8 in het apparaat. ♦ Schakel de oplader tussen twee opeenvolgende laadcycli minstens 15 minuten uit. Haal daartoe de stekker uit het stopcontact. Accupack in het apparaat plaatsen/ uit het apparaat nemen Accupack plaatsen ♦ Schuif de draairichtingschakelaar 2 naar de middelste stand (vergrendeling). Klik het accu- pack 8 vast in de handgreep. Accupack uit het apparaat halen ♦ Druk op de ontgrendelingsknop 9 en neem het accupack 8 uit het apparaat. Status van de accu controleren ♦ Druk voor controle van de accustatus op de toets Accutoestand w. De toestand of resterende capaciteit wordt als volgt door de accu-display-LED q aangegeven: ROOD/ORANJE/GROEN = maximale lading ROOD/ORANJE = middelhoge lading ROOD = zwakke lading – accu opladen Riemclip monteren ♦ Draai de bevestigingsschroef

los met een gewone kruiskopschroevendraaier (niet meege- leverd). ♦ Houd het gewenste gat van de riemclip 3 boven het gat van de schroefdraad. ♦ Draai de bevestigingsschroef

weer vast. In-/uitschakelen Inschakelen ♦ Druk op de aan-/uitknop 7 en houd deze ingedrukt om het apparaat in te schakelen. Het LED-werklampje4 brandt bij een gedeelte- lijk of volledig ingedrukte aan-/uitknop 7. Zo kunt u het werkvlak verlichten bij ongunstige lichtomstandigheden. Uitschakelen ♦ Laat de aan-/uitknop 7 los om het apparaat uit te schakelen.PDSSAP 20-Li B3

 53 ■ Toerental/draaimoment instellen ♦ Druk op de knop voor de draaimomentrege- ling6 om het gewenste draaimoment stapsgewijs in te stellen. De gekozen draai- momentstand wordt aangegeven op de draaimoment-indicatie 5. ♦ Licht drukken op de aan-/uitknop 7 resulteert in een laag toerental/draaimoment. Hoe verder u de knop indrukt, des te hoger het toerental/ draaimoment. ♦ Het draaimoment hangt af van het gekozen toerental/draaimoment en van de slagduur. OPMERKING ► Voor het aandraaien van wielmoeren moet echter de kleinste draaimomentinstelling worden gekozen, om te voorkomen dat de moeren te strak worden aangedraaid. ► De geïntegreerde motorrem zorgt ervoor dat het apparaat snel stilstaat. LET OP! ♦ Het feitelijke draaimoment moet altijd met een momentsleutel worden gecontroleerd! Draairichting wijzigen ♦ Wijzig de draairichting door de draairichting- schakelaar 2 naar rechts resp. naar links te duwen. Gereedschappen plaatsen/ verwisselen ♦ Trek de vergrendelring

naar voren. Steek een passend gereedschap in de bithouder 1. ♦ Trek de vergrendelring

opnieuw naar voren om het gereedschap te verwijderen. Onderhoud en reiniging WAARSCHUWING! LETSELGEVAAR! Schakel, voordat u werkzaamheden aan het apparaat uitvoert, eerst het apparaat uit en verwijder de accu. Het apparaat is onderhoudsvrij. ■ Het apparaat moet altijd schoon, droog en vrij van olie of smeervet zijn. ■ Er mogen geen vloeistoffen in het apparaat terechtkomen. ■ Gebruik voor het schoonmaken van de behui- zing een droge doek. Gebruik nooit benzine, oplosmiddelen of schoonmaakmiddelen die kunststof aantasten. ■ Als een lithium-ion-accu langere tijd moet wor- den opgeslagen, moet de laadtoestand perio- diek worden gecontroleerd. De optimale laad- toestand ligt tussen 50% en 80%. Het optimale opslagklimaat is koel en droog. OPMERKING ► Niet-vermelde vervangingsonderdelen (zoals koolborstels, schakelaars) kunt u bestellen via onze service-hotline.PDSSAP 20-Li B3 ■ 54

Afvoeren Het product en de verpakking zijn recyclebaar, ze vallen onder de uitgebreide producentenverant- woordelijkheid en worden gescheiden ingezameld. Deponeer elektrisch gereedschap niet bij het huisvuil! Het pictogram hiernaast met een doorgekruiste vuilnisbak geeft aan dat dit apparaat is onderworpen aan de Richtlijn 2012/19/EU. Deze richtlijn stelt dat u dit appa- raat aan het einde van zijn levensduur niet met het normale huisvuil mag afvoeren, maar moet inleve- ren bij speciaal daartoe bestemde inzamelpunten, milieuparken of afvalverwerkingsbedrijven. Afvoeren is voor u kosteloos. Spaar het milieu en voer producten op een voor het milieu verantwoorde manier af. Als uw oude apparaat persoonlijke gegevens be- vat, bent u er zelf verantwoordelijk voor deze te wissen voordat u het apparaat inlevert. Verwijder de oude batterijen of accu’s indien dit mogelijk is zonder het oude apparaat te vernieti- gen, voordat u het oude apparaat inlevert om het af te voeren en lever ze gescheiden in. Bij vast ingebouwde accu’s moet er bij het afvoeren op worden gewezen dat het product een accu bevat. Informatie over mogelijkheden voor het afvoeren van het afgedankte product krijgt u bij uw gemeentereiniging. Deponeer accu’s niet bij het huisvuil! Defecte of afgedankte accu’s moeten conform Richtlijn 2006/66/EC worden gerecycled. Batterijen/accu’s moeten als gevaarlijk afval worden behandeld en moeten daarom worden ingeleverd bij een bevoegde organisatie (winkel, vakhandel, openbaar afvalpunt, commercieel afvalverwerkingsbedrijf). Batterijen/accu’s kunnen giftige zware metalen bevatten. Deponeer batterijen/accu’s daarom niet bij het huisvuil, maar lever ze gescheiden in. Lever batte- rijen/accu’s uitsluitend in ontladen toestand in. De verpakking bestaat uit milieuvrien- delijke materialen, die u via de plaatse- lijke recyclepunten kunt afvoeren. Voer de verpakking af conform de milieuvoorschriften. Let op de aan- duiding op de verschillende verpak- kingsmaterialen en voer ze zo nodig gescheiden af. De verpakkingsmaterialen zijn voor- zien van afkortingen (a) en cijfers (b) met de vol- gende betekenis: 1–7: kunststoffen, 20–22: papier en karton, 80–98: composiet materialen.PDSSAP 20-Li B3

 55 ■ Garantie van Kompernaß Handels GmbH Geachte klant, U hebt op dit apparaat 5 jaar garantie vanaf de aankoopdatum. Indien dit product gebreken vertoont, hebt u wettelijke rechten tegenover de verkoper van het product. Deze wettelijke rechten worden door onze hierna beschreven garantie niet beperkt. Garantievoorwaarden De garantieperiode geldt vanaf de datum van aankoop. Bewaar de kassabon zorgvuldig. U hebt hem nodig als bewijs van aankoop. Als er binnen 5 jaar vanaf de aankoopdatum van dit product een materiaal- of fabricagefout optreedt, wordt - naar onze keuze - het product door ons kosteloos gerepareerd of vervangen of wordt de koopprijs terugbetaald. Voorwaarde voor deze garantie is dat het defecte apparaat en het aankoopbewijs (kassabon) binnen de termijn van 5 jaar worden overlegd en dat kort wordt omschre- ven waaruit het gebrek bestaat en wanneer het is opgetreden. Wanneer het defect door onze garantie wordt gedekt, krijgt u het gerepareerde product of een nieuw product retour. Met de reparatie of vervanging van het product begint er geen nieuwe garantieperiode. U hebt op de accupacks van de X 20 V Team-serie 3 jaar garantie vanaf de aankoopdatum. Garantieperiode en wettelijke aanspraken bij gebreken De garantieperiode wordt door deze waarborg niet verlengd. Dat geldt ook voor vervangen en ge- repareerde onderdelen. Eventueel al bij aankoop aanwezige schade en gebreken moeten meteen na het uitpakken worden gemeld. Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht. Garantieomvang Het apparaat is op basis van strenge kwaliteitsnor- men met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd. De garantie geldt voor materiaal- of fabricagefou- ten. Deze garantie geldt niet voor productonder- delen die onderhevig zijn aan normale slijtage en die daarom als slijtonderdelen worden beschouwd, of voor schade aan breekbare onderdelen zoals schakelaars of onderdelen die van glas zijn gemaakt. Deze garantie vervalt wanneer het product is beschadigd, ondeskundig is gebruikt of is gere- pareerd. Voor deskundig gebruik van het product moeten alle in de gebruiksaanwijzing beschre- ven aanwijzingen precies worden opgevolgd. Gebruiksdoeleinden en handelingen die in de gebruiksaanwijzing worden afgeraden of waar- voor wordt gewaarschuwd, moeten beslist worden vermeden. Het product is uitsluitend bestemd voor privége- bruik en niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons erkend servicefiliaal zijn uitgevoerd, vervalt de garantie. Garantieperiode geldt niet bij ■ normale afname van de accucapaciteit ■ commercieel/bedrijfsmatig gebruik van het product ■ beschadiging of modificatie van het product door de klant ■ niet-naleving van de veiligheids- en onderhouds- voorschriften, bedieningsfouten ■ schade door natuurrampenPDSSAP 20-Li B3 ■ 56

Afhandeling bij een garantiekwestie Voor een snelle afhandeling van uw aanvraag neemt u de volgende aanwijzingen in acht: ■ Houd voor alle aanvragen de kassabon en het artikelnummer (IAN) 391004_2201 als aankoopbewijs bij de hand. ■ Het artikelnummer vindt u op het typeplaatje van het product, op het product gegraveerd, op de titelpagina van de gebruiksaanwijzing (linksonder) of op de sticker op de achter- of onderkant van het product. ■ Als er fouten in de werking of andere gebreken optreden, neemt u eerst contract op met de hier- na genoemde serviceafdeling, telefonisch of via e-mail. ■ Een als defect geregistreerd product kunt u dan zonder portokosten naar het aan u doorgege- ven serviceadres sturen. Voeg het aankoopbewijs (kassabon) bij en vermeld waaruit het gebrek bestaat en wanneer het is opgetreden. Op www.lidl-service.com kunt u deze en vele andere handleidingen, productvideo‘s en installatiesoftware downloaden. Met deze QR-code gaat u direct naar de website van Lidl Service (www.lidl-service.com) en kunt u met het invoeren van het artikelnummer (IAN) 391004_2201 de gebruiksaanwijzing openen. WAARSCHUWING! ► Laat uw apparaten door het servicepunt of een elektricien repareren, en uitsluitend met originele vervangingsonderdelen. Op die manier blijft de veiligheid van het apparaat gewaarborgd. ► Laat de stekker of het netsnoer altijd ver- vangen door de fabrikant van het apparaat of diens klantenservice. Op die manier blijft de veiligheid van het apparaat gewaarborgd. Service Service Nederland Tel.: [phone] E-Mail: [e-mail] Service België Tel.: [phone] E-Mail: [e-mail] IAN 391004_2201 Importeur Let op: het volgende adres is geen serviceadres. Neem eerst contact op met het opgegeven service- adres.

 57 ■ Originele conformiteitsverklaring Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke: de heer Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DUITSLAND, verklaren hierbij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen: Machinerichtlijn (2006/42/EC) Elektromagnetische compatibiliteit (2014/30/EU) RoHS-richtlijn (2011/65/EU)*

• De volledige verantwoordelijkheid voor het afgeven van deze conformiteitsverklaring ligt bij de fabrikant. Het hierboven beschreven object van de verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8juni 2011 aangaande de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten. Toegepaste geharmoniseerde normen EN 62841-1:2015 EN 62841-2-2:2014

EN IEC 63000:2018 Type/apparaatbeschrijving: Accu-draaislagschroefmachine 20 V PDSSAP 20-Li B3 Productiejaar: 07–2022 Serienummer: IAN 391004_2201 Bochum, 24-06-2022 Semi Uguzlu - Kwaliteitsmanager - Technische wijzigingen vanwege verdere ontwikkeling voorbehouden.PDSSAP 20-Li B3 ■ 58

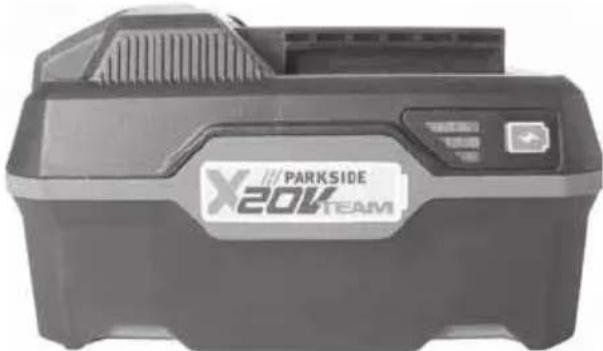

Vervangende accu bestellen Wanneer u voor uw apparaat een vervangende accu wilt bestellen, kunt u dit eenvoudig online via www.kompernass.com of telefonisch afhandelen. Dit artikel kan vanwege de beperkte voorraad na korte tijd uitverkocht zijn. OPMERKING ► In sommige landen is het online bestellen van vervangingsonderdelen niet mogelijk. Neem in dat geval contact op met de servicehelpdesk. Telefonisch bestellen Service Nederland Tel.: [phone] Service België Tel.: [phone] Voor een snelle verwerking van uw bestelling dient u voor alle aanvragen het artikelnummer (IAN391004_2201) van het apparaat bij de hand te hebben. Het artikelnummer vindt u op het typeplaatje van het apparaat of op de titelpagina van deze gebruiksaanwijzing.PDSSAP 20-Li B3 CZ
