Tipo de producto	Taladro atornillador de impacto inalámbrico
Marca	Parkside
Modelo	PDSSAP 20Li B3
Tensión nominal	20 V (corriente continua)
Transmisión	4 velocidades
Velocidad en vacío (máx)	3600 min⁻¹
Frecuencia de impacto (máx)	4300/min
Par de apriete máx	226 Nm
Capacidad de atornillado máx	M16
Portaherramientas	1/4" hexagonal
Tipo de batería	Iones de litio (PAP 20 B3, 4 Ah)
Capacidad de la batería	4 Ah / 80 Wh
Cargador compatible	PLG 20 A1/A4/C1, PLG 20 A2/C2, PLG 20 A3/C3, PDSLG 20 A1, PLGS 2012 A1
Tiempo de carga (4 Ah)	Aprox. 60 min (con cargador PLG 20 A3/C3)
Peso (sin batería)	Aprox. 1,2 kg (estimación)
Iluminación	Lámpara de trabajo LED
Clip para cinturón	Sí, extraíble
Inversor de sentido de giro	Sí
Variador de velocidad	Sí, mediante presión en el gatillo
Selección del par	4 niveles (120/150/190/226 Nm)
Nivel de presión acústica	85,4 dB(A)
Nivel de potencia acústica	96,4 dB(A)
Vibraciones (atornillado)	9,598 m/s²
Garantía	5 años (herramienta), 3 años (batería)

Preguntas frecuentes - PDSSAP 20Li B3 PARKSIDE

¿Cómo cambiar la batería del taladro atornillador Parkside PDSSAP 20Li B3?

Para retirar la batería, presione el botón de desbloqueo (9) y extráigala. Para instalarla, deslice la batería en el mango hasta que encaje. Asegúrese de que el interruptor de sentido de giro esté en la posición central (bloqueo) antes de cualquier manipulación.

¿Qué cargadores son compatibles con la batería PAP 20 B3?

Los cargadores compatibles son: PLG 20 A1/A4/C1, PLG 20 A2/C2, PLG 20 A3/C3, PDSLG 20 A1 y PLGS 2012 A1. El tiempo de carga para una batería de 4 Ah varía de 35 a 60 minutos según el cargador.

¿Cómo ajustar el par de apriete en el taladro atornillador Parkside PDSSAP 20Li B3?

Presione la tecla de selección de par (6) para elegir entre 4 niveles: 120, 150, 190 o 226 Nm. El nivel seleccionado se muestra en el indicador de par (5). Para las tuercas, use el ajuste más pequeño para evitar apretar demasiado.

¿Qué hacer si el LED rojo de carga parpadea en el cargador?

Si el LED rojo parpadea, indica que la batería está demasiado caliente y no se puede cargar. Déjela enfriar. Si los LED rojo y verde parpadean juntos, la batería está defectuosa y debe ser reemplazada.

¿Cómo usar la lámpara LED integrada?

La lámpara de trabajo LED (4) se enciende automáticamente cuando presiona ligeramente o completamente el interruptor de encendido/apagado (7). Ilumina el área de trabajo inmediata.

¿Cuáles son las instrucciones de seguridad importantes para el uso de este taladro atornillador?

Use siempre protección auditiva, sostenga la herramienta firmemente, espere la parada completa antes de dejarla, y use superficies de agarre aisladas para evitar descargas eléctricas. Lea completamente el manual antes de usar.

¿Cómo limpiar y mantener el taladro atornillador Parkside?

Antes de cualquier limpieza, apague la herramienta y retire la batería. Limpie la carcasa con un paño seco. No use gasolina ni disolvente. El aparato no requiere mantenimiento especial, pero debe mantenerse limpio y seco.

¿Cuál es la capacidad máxima de atornillado de la PDSSAP 20Li B3?

La capacidad máxima de atornillado es M16. El par máximo alcanza 226 Nm en la 4ª velocidad.

¿Cómo invertir el sentido de giro?

Empuje el interruptor de sentido de giro (2) hacia la derecha para marcha adelante (apriete) o hacia la izquierda para marcha atrás (aflojamiento). La posición central bloquea el interruptor.

¿Cuál es la duración de la garantía de la herramienta y la batería?

La herramienta tiene garantía de 5 años a partir de la fecha de compra. Las baterías de la serie X20 V Team tienen garantía de 3 años. Guarde el recibo como comprobante de compra.

MANUAL DE USUARIO PDSSAP 20Li B3 PARKSIDE

Traducción del manual de instrucciones original

1

AVVITATORE A PERCUSSION RICARICABILE 20 V

Antes de empezar a leer abra la pagina que contiene las imagenes y, en seguida, familiaricese con todas las functions del dispositivo.

DK

ES Traducción del manual de instrucciones original Página 99

ES Competidad con functions de bateria integiente 5

Este aparato admite functions avanzadas si se emplea una bateria inteligente especial. Encontrarás más información en la documentoación y material adjunto del fabricante que corresponda. Si se admits las functions de batería inteligente, el led Ready2Connect se ilumina de laforma sugüiente:

Led Ready2Connect

Conexión a la bateria El led parpadea 3 vezes

Conectado a la aplicacion El led permanece encendido

Desconectado de la aplicacion El led permanece apagado

Herramienta en el modo deactualizacion El led parpadea de forma continua

Actualizacion correcta de la herramienta El led parpadea durante 5 segundos

Error en laactualizacion de la herramienta El led parpadea rapidamente de forma alterna

DK

Indicaciones generales de seguridad para las herrrientas electricas . 102

1. Seguridad en el lugar de trabajo 102
2. Seguridad eletrica 102
3. Seguidad de las personas 102
4. Uso y manejo de la herramenta electrica 103
5. Uso y manejo de la herramienta inalámbrica 104
6. Asistencia Tecnica 104

Indicaciones de seguridad especialas para los atornilladores de impacto. 104
Accesorios/equipos adiconiales originales 105
Indicaciones de seguridad para los cargadores 105

Antes de la puesta en funciona . 106

Carga de la bateria (consulte la fig. A) 106
Insercion/extracion de la bateria del aparato 106
Comprobación del nivel de energia de la batería 106
Montaje del clip para el cinturón 106
Encendido/apagado 107
Ajuste/preseccion de la velocidad/par de apriete. 107
Cambio del sentido de giro 107
Insercion/cambio de herramientos 107

Mantenimiento y limpieza 107

Desecho 108

Garantia de Kompernass Handels GmbH 109

Asistencia的技术. 110
Importador 110
Declaracion de conformidad original 111

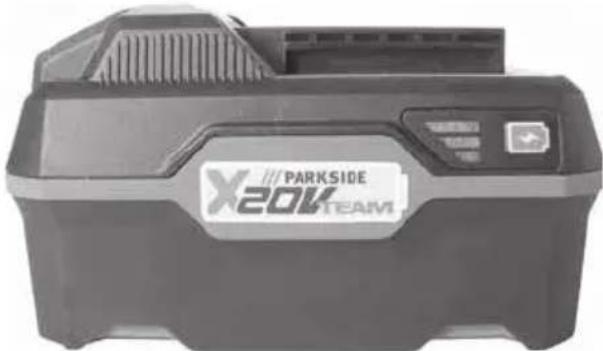

Pedido de una bateria de repuesto 112
Pedido por telofono 112

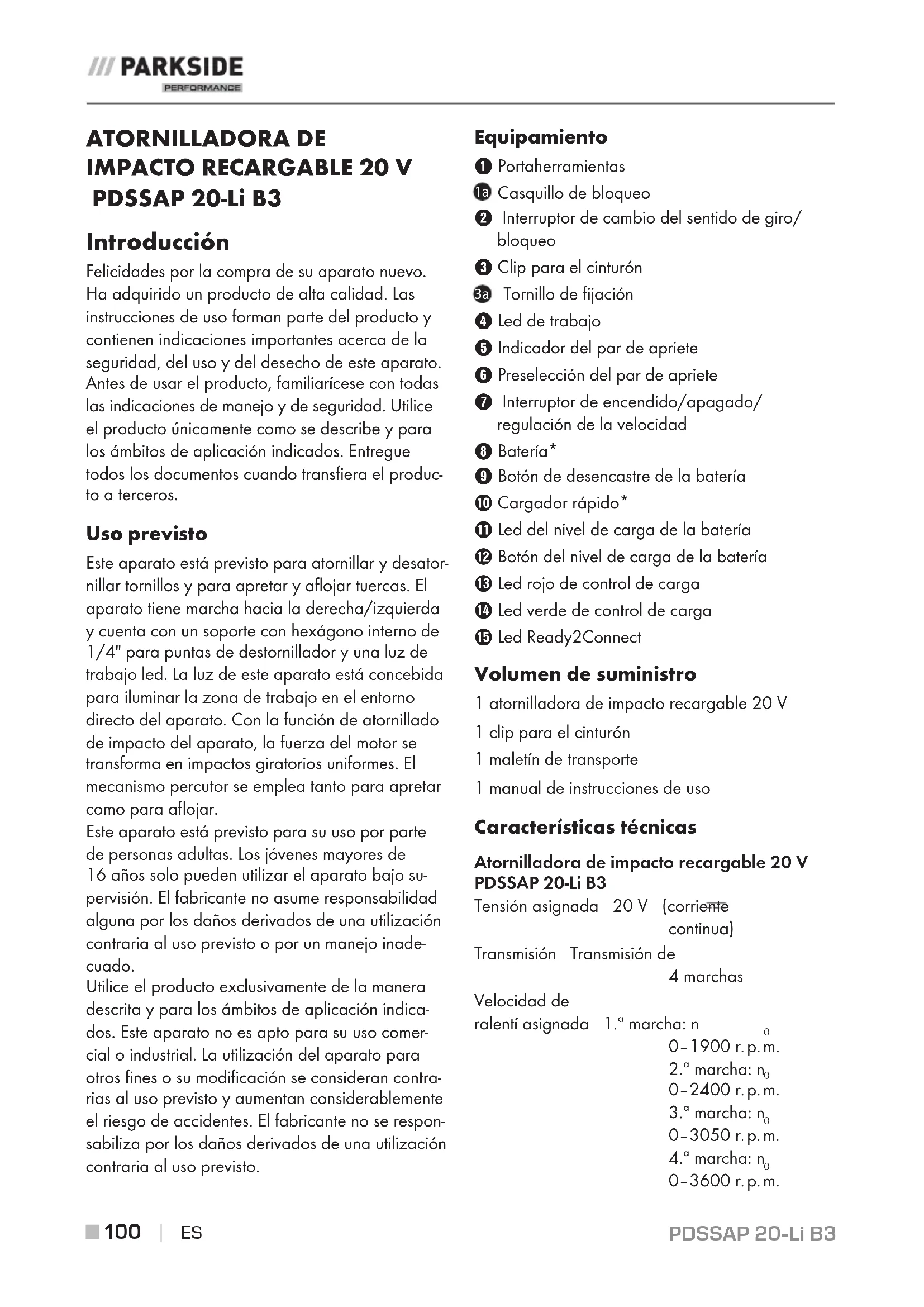

ATORNILLADORA DE IMPACTO RECARGABLE 20 V PDSSAP 20-Li B3

Introduccion

Felidades por la compra de su aparato nuevo. Ha adquirido un producto de alta calidad. Las instrucciones de uso forman parte del producto y contienen indicaciones importantes acerca de la seguridad, del uso y del desecho de este aparato. Antes de usar el producto, familiarice con todas lasindicaciones de manejo y de seguidad. Utilice el productounicamente como se describe y para los ambitos de aplicacion indicados. Entregue todos los documents cuando transfiera el producto a terceros.

Uso previsto

Este aparato está previsto para atornillar y desatornillar tornillos y para apretar y aflojar tuercas. El aparato tiene marcha hacer la derecha/izquierda y cuenta con un soporte con hexagono interno de 1 / 4'' para+puntas de destornillador y una luz de trabajo led. La luz de este aparato está conceivable para iluminar la zona de trabajo en el entorno directo del aparato. Con la función de atornillado de impacto del aparato, la fuerza del motor se transforma en impactos giratorios uniformes. El mecanismo percutor se emplea tanto para apretar como para aflojar.

Este aparato está previsto para su uso por parte de personas adultas. Los jóvenes mayores de 16 años solo peuvent usar el aparato bajo supervisión. El fabricante no asume responsabilidadalguna por los días derivados de unautilizacioncontraria al uso previsto o por un manejo inadecuado.

Utilice el producto exclusivamente de laforma descrita y para los ambitos de aplicacion indicados. Este aparato no es apto para su uso commercial o industrial. Lautilizacion del aparato paraothers fines o su modificacion se consideran contrarias al uso previsto y aumento considerablemente el riesgo de accidentes. El fabricante no se responsbiliza por los daños derivados de unautilizacion contraria al uso previsto.

Equipamento

1 Portaherramientos
1a Casquillo de bloqueo
Interruptor de cambio del sentido de giro/ bloqueo
3 Clip para el cinturón
3a Tornillo de fijación
Led de trabajo
5 Indicador del par de apriete
6 Preseleccion del par de apriete
Interruptor de encendido/apagado/ regulacion de la velocidad
Batería
9 Botón de desencastre de la batería
10 Cargador rápido*
1 Led del nivel dearga de la bateria
12 Boton del nivel dearga de la bateria
13 Led rojo de control de energia
14 Led verde de control de energia
15 Led Ready2Connect

Volumen de suministro

1 atornilladora de impacto recargable 20 V
1 clip para el cinturón
1 maletín de transporte
1 manual de instrucciones de uso

Characteristicasétécnicas

Atornilladora de impacto recargable 20 V PDSSAP 20-Li B3

Tensión asignada 20 V (corriente continua)

Transmisión Transmisión de

4 marches

Velocidad de

ralenti asignada 1. a marcha: n

Frecuencia de impactos	1.ª marcha:
	0-1200 impactos/min
	2.ª marcha:
	0-2400 impactos/min
	3.ª marcha:
	0-3800 impactos/mim
	4.ª marcha:
	0-4300 impactos/min
Niveles del par de apriete	1.° nivel: 120 Nm
	2.° nivel: 150 Nm
	3.° nivel: 190 Nm
	4.° nivel: 226 Nm

Diámetro max.

de atornillado M16

Portaherramientos Hexángono de 1/4"

Batería PAP 20 B3*
Tipo IONES DE LITIO
Tensión asignada 20 V	= (corriente continua)
Capacidad	4 Ah
Células	10

Cargador rápido de la batería PLG 20 C3* ENTRADA/Input
Tensión asignada	230-240 V ~, 50 Hz (corriente alterna)

Consumo asignado de potencia 120 W

Fusible (interior) 3,15 A

Tensión asignada

21,5 V

(corriente)

Corriente asignada 4,5 A

Duración de la energia aprox. 60 min

Clase de aslambiente II/ (aislambiente doble)

* LA BATERIA Y EL CARGADOR NO SE INCLUYEN EN EL VOLUMEN DE SUMINISTRO

Valor de emisión sonora

Medicación de ruidos según la norma EN 62841. Valores típicos del nivel sonoro con ponderación A de la herramienta electrica:

Nivel de presión sonora	LPA=85,4 dB (A)
Incertidumbre	KP=3 dB
Nivel de potencia acústica	LwA=96,4 dB (A)
Incertidumbre	KW=3 dB

Valor de emisión de vibraciones

Valores totales de vibraciones (suma vectorial de tres lineas) calculados según la norma EN 62841:

Apriete de tornillos y fuercas del diametro máximo permítido	a_h=9,598 m/s2
Incertidumbre	K=1,5 m/s2

jUtilice protecciones auditivas!

INDICACION

Los valores totales de emisión de vibraciones y de ruidos especializados en estas instrucciones de uso se han calculado según un procedimiento de prueba estandarizado y pueda utiliser para comparar varias herramrientas electricas.
Los values totales de emisión de vibraciones y de ruidospecificados también poderenutilizarse para realizarunavaloracion preliminarde la carga.

ADVERTENCIA!

La emisión de vibraciones y de ruidos puede diferir de los values especializados durante el propio uso de la herramienta electrica según como se está utilizing y, especially, según como sea la pieza de trabajo que se esté procesando.
Intente que la energia sea lo mas reducida possible. Algunas medidas para reducir el nivel de vibraciones son el uso de guantes al manejar la herramienta y la limitacion del tiempo de trabajo. Paraarlo, deben tenerse en cuenta todas las partes del ciclo de referencia (por exemple, los momentos en los que la herramienta electrica esta desconectada y los momentos en los que está connectada, pero funciona sin energia).

Indicaciones generales de seguridad para las herramentas electricas

ADVERTENCIA!

Lea todas lasindicaciones de seguidad,las instrucciones,las ilustraciones y los datos技术和nicos suministrados con esta herramipta electrica.El incumplimiento de lassiguientes instruccionesuedeprovocardescargaseletricas,incedidos orlesiones graves.

Conserve todas lasindicaciones de seguidad ylas instrucciones para el futuro.

El terme "herramiento electrica"utilrado en lasindicaciones de seguidad se refiere a las herramientes electricas de actionamento electrico (con cable de red) y a las de actionamento por bateria (sin cable de red).

1. Seguidad en el lugar de trabajo

a) Mantenga limpia y bien iluminada la zona de trabajo. El desorden y la falta de iluminación en el lugar de trabajo puede provocar accidentes.
b) No trabajo con la herramienta electrica en un entorno potencialmente explosivo en el que haya liquidos, gases o polvos inflamables. Las herramientes electricas generan chispas que pueda incendiar el polvo o los vapores.
c) Mantenga a los niños y a otheras personas alejados durante el manejo de la herramipta electrica. Si se distrae, podria perdier el control del aparato.

2. Seguridad electrica

a) El enchufe de la herramienta electrica debe encajar correctamente en la toma electrica. No debe modificarse el enchufe de ninguna forma. No utilise nunca enchufe adaptador jusqu con herramientos electricas con conexion a tierra. El uso de enchufes sin Manipular connectados a una toma electrica adecuada reduce el riesgo de descarga electrica.

b) Evite el contacto fisico con cualquier superficie que está connectada a tierra, como tuberías, sistemas de calefaction, cocinas y neveras. Si su cuerpo hace contacto con la toma de tierra, existe mayor riesgo de descarga electrica.
c) Mantenga las herramientos electricas alejadas de la lluvia o de humedades. La penetracion de agua en un aparato electrico aumento el riesgo de descarga electrica.
d) No utilise el cable parathers usos, p.ej., para transporte y colgar la herramienta electrica o para desconectar el enchufe de la toma electrica. Mantenga el cable apartado del calor, del aceite, de los bordes cortantes o de las piezas moviles del aparato. Un cable dañado o enredado aumenta el riesgo de descarga electrica.
e) Si desea utiliser la herramienda electrica al aire libre, utilise exclusivamente los alargadores de cable aptos para su uso en exteriores. Su uso reduce el riesgo de descarga electrica.
f) Si no可以选择 evaporarse el uso de la herramienta electrica en un entorno humedo, utilise un interceptor diferencial residual. Su uso reduce el riesgo de descarga electrica.

3. Seguidad de las personas

a) Este siempre alerta, preste atencion a lo que hace y proceda con sensatez a la hora de trabajo con una herramienta electrica. No utilise nguna herramienta electrica si siente cansado o se enquirytra bajo la influencia de drogas, alcohol o medicamentos. Un solo momento de distracción cuando utilizes la herramienta electrica pueda causar lesiones graves.
b) Ulice sempre un equipo de proteccion individual y gafas de proteccion. El uso de un equipo de proteccion individual, como mascarilla antipolvo, calzado de seguridad antideslizante, casco o protecciones auditivas segun el tipo de herramienta eletrica en cuestion, reduce el riesgo de lesiones.

c) Evite que el aparato pueda ponserse en marcha accidentalmente. Asegürese de que la herramienta electrica está apagada antes de conectarla a la red electrica o a la bateria, asirla o transportearla. Si transporte la herramenta electrica con los dedos en el interruptor o conecta la herramienta electrica ya encendi-da a la corriente,uede provocar accidentes.

d) Antes de encender la herramienta electrica, retire las herramentas de ajuste o las llaves. Las herramentas o llaves que se encontrarcen bajo del alcance de la pieza giratoria de la herramienta electrica peuvent producir lesiones.

e) Evite mantener una postura corporal forzada. Busque una postura segura y mantenga el equilibrio en todo momento. Así podra controlar mejor la herramienta electrica, especialmente en situaciones inesperadas.

f) Utilice ropa adecuada. No lleve ropa ancha ni joyas. Mantenga elleo y la ropa lejos de las piezas moviles. La ropa holgada, las joyas o elleo suelto peuvent quedar atrapados en las piezas moviles.

g) Si se admite el montaje de dispositivos de aspiración y de acumulación de polvo, deben conectarse y utiliser correctamente. El uso de un dispositivo de aspiración de polvo pueda reducir los ríesgos causados por el polvo.

h) Evite cultivar un sentimiento de falsa seguidad y no se desvie de lo dispuesto por las normas de seguridad aplicables a las herramrientas electricas aun cuando este muy familiarizo con la herramienta electrica por haberla utilizado repetidas vezes. Un descuido en la Manipulacionuedecausarlesionesgravees enunafraciondesegundo.

4. Uso y manejo de la herramienta electrica

a) No sobrecargue la herramienta electrica. Utilice la herramienta electrica adecuada para el trabajo en cuestion. De estaforma, trabajara mayor y de forma mas segura bajo del rango de potencia indicado.

b) No utiliseyinguna herramienta eletrica con el interruptor defectuoso. Una herramienta eletrica que no pueda encenderse o apagarse es peligrosa y deben repararse.

c) Desconecte el enchufe de la toma electrica o retire la bateria extraible antes de realizarrialquierajuste enelaparato,cambiarlos accesorios or abandonar la herramienta electrica. Estas medidas de seguridad evitan que la herramienta electrica se encienda de forma accidental.

d) Guarde las herramientos electricas que no vaya a utiliser fuera del alcance de los niños. No permita el uso de la herramiento electrica a personas que no estén familiarizadas con su manejo o que no hayan leido estasindicaciones.Las herramientos electricas son peligrosas cuando está en manos de personas inexpertas.

e) Mantenga las herramrientas electricas y los accesorios en perfecto estado. Compruebe que las piezas moviles funciona concretamente y no se atasquen, y asegúrese de que ninguna pieza se haya roto ni está dañada de forma que el funciona del aparato pueda verse afectado. Encargue la reparación de las piezas dañadas antes de utiliser la herramipta electrica. Muchos accidentes se deben al mal estado de las herramrientas.

f) Mantenga las herramientos de corte limpias y Toolkitas, ya que asi se atascan menos y son mas fáciles de guiar.

g) Utilice la herramienta electrica, los accesos, las herramientos intercambiables, etc. segun lo dispuesto en estas instrucciones. Tenga en cuenta las conditiones de trabajo y los procedimientos que deban seguirse. El uso de herramientos electricas para aplicaciones distinctas a las previstasuede provocar situaciones peligrosas.

h) Mantenga los mangos y las superficies de agarre secs, limpios y sin restos de aceite o grasa. Si los mangos o las superficies de agarre estan resbaladizos, no podra manejarse ni controlarse la herramienta electrica de forma segura en caso de imprevistos.

5. Uso y manejo de la herramienta inalámbrica

a) Cargue la bateria exclusivamente con los cargadores recomendados por el fabricante. El uso de un carrador con una bateria que no le corresponde entrada peligro de incendios.

b) Utilice exclusivamente las baterias indicadas para las herramrientas electricas. El uso de除外 baterias可以使 provocar lesiones y peligro de incendios.

c) Mantenga la bateria que no utilise alejada de grapas, monidas, llaves, clavos, tornillos uothers pequeños objetos de metal que pueda provocar un puenteado de los contactos. Un cortocircuito entre los contactos de la bateria能把 provocar quemaduras o incendios.

d) Un uso Incorrecto puede provocar una fuga de liquidos de la batería. Evite el contacto con dichos liquidos. En caso de contacto accidental, lave la zona afectada con agua. Si el liquido entra en contacto con los ojos, busque también asistencia Médica. El liquido derramado de la batería pueda causar irritaciones cutáneas o quemaduras.

e) No utiliseyinguna bateria daada o modificada. Las baterias daadas o modificadas peuvent configurar de forma imprevista y provocar incendios, Explosiones o peligro de lesiones.

f) No exponga la bateria al fuego ni a altas temperatas. El fuego o las temperatas superfires a 130^ pueda provocar Explosiones.

g) Observe todas las instrucciones de cargo y no cargue nunca la batería ni la herramipta inalámbrica fuera del rango de temperatura asignado en las instrucciones de uso. Una carga Incorrecta o fuera del rango de temperatura permitido pueda destruir la batería y augmentar el peligro de incendios.

ICUIDADO! PELIGRO DE EXPLOSION! No recargue nunca las baterias/pilas no recargables.

Proteja la bateria contra

el calor, p. ej., también contra la radiación solar duradora, el fuego, el agua y la humedad. Existe peligro de explosión.

6. Asistencia技术水平

a) Encargue exclusivamente la reparacion de su herramenta electrica al personalriallicado especializzato y solo con recambios origina- les. De esta forma, se garantiza que la seguridad del aparato no se vea afectada.
b) No realice ningunaarea de mantenimiento en las baterias defectuosas. Solo el fabricante o el serviceo autorizzato de asistencia的技术ica能把nrealizarlastareaedmantenimiento en lasbaterias.

Indicaciones de seguridad espécificas para los atornilladores de impacto

■ Utilice protecciones auditivas para usar el atornillador de impacto. El efecto del ruido puede provocar perdidas auditivas.
Fije la pieza de trabajo. Una pieza de trabajo sujeta con dispositivos de fijación o tornillos de banco estará mejor fjada que si la sujeta con la mano.
Sujete bien la herramienta electrica. Al apretar o aflojar tornillos, pueda producirse pares de reccion altos de poca duracion.
■ Espere a que la herramienta electrica se detenga totalmente antes de posarla. La herramienta podra engancharse y provocar una perdida de control del aparato.
Sujete la herramenta electrica por los mangos aislados si pretende utiliser paraeworkos en los que pueda entrada en contacto con conexiones electricas ocultas. Elcontactodel tornillo con cables conductores de electricidad también puede someter las piezas metálicas del aparato a la tension electrica y provocar una descarga electrica.

Accesorios/equipos adicondales originales

• Utilice exclusivamente los accesos y equipos adiconiales efectivos en las instruetiones de uso y compatibles con el aparato.

ADVERTENCIA!

No utilise accesos no recomendados por PARKSIDE, ya que podrnan provocar descargas electricas o incendios.

jATENCION! Superficie caliente. Existe peligro de quemaduras.

Indicaciones de seguridad para los cargadores

Este aparato pueda ser realizado por niños a partir de 8 años y por personas@cuyas facultades fiscas, sensoriales o mentalaes. sean reducidas o caretzcan de los conocimientos y de la experiencia necessarios siempre que. Sean vigilados o hayan sido instruidos correctamente sobre el uso seguro del aparato y hayan?. comprehindo lospeligos que!.
La,. no!.
Con el aparato. Los niños no!.
benrealizarlas tareas del limpieza y!.
ymantenimiento del aparato sin!.
supervision.

Si se estropea el cable de conexión de red de este aparato, encomienda su sustitución al fabricante, a su servicios de asistencia技术水平 o a una persona que posea una calidadación similar para evaporar peligros.

El cargador solo es apto para su uso en interiores.

ADVERTENCIA!

Si se estropea el cable de conexión de red de este aparato, encomiende su sustitución al fabricante, a su servicios de atencion al cliente o a una persona que posea una calidad similar para evaporarpeligos.

ATENCLON

Este cargador solo puede cargar las seguides baterias: PAP 20 A1/PAP 20 A2/ PAP 20 A3/PAP 20 B1/PAP 20 B3/ PAPS 204 A1/PAPS 208 A1.

Encontrará la lista actual de baterías compatibles en www.Lidl.de/Akku.

Antes de la puesta en funcionajo

Carga de la bateria (consulte la fig. A)

ICUIDADO!

Desconecte el enchufe de la red electricaantes de extraer la bateria del cargador o introducirla en el.

INDICACION

Nunca cargue la bateria con una temperatura ambiente inferior a 10^ o superior a 40^ . Si pretende almacenar la bateria de iones de litio durante un periodo prolongado de tiempo, deben comprobar regularmente el nivel dearga. El nivel dearga optimo está entre el 50% y el 80% . El aparato debe almacenarse en un lugar fresco y seco con una temperatura ambiente de entre 0^ y 50^ .

Conecte la bateria en el carrgador rápido (consulte la fig. A).
Conecte el enchufe en la toma electrica. El LED verde de control de energia se enciende brevemente, bajo se enciende el LED rojo de control de energia.
El led verde de control 14 signaled que el proceso de entrega ha finalizzato y que la bateria 8 está lista para su uso.

ATENCLON!

Si el led rojo de control 13 parpadea, significifica que la bateria se ha sobrecalentado y no pueda cargarse.
Si el led rojo de control y el led verde de control 13 14 parpadean al本身就是 time, significa que la bateria 8 está defectuosa.

Coloque la bateria 8 en el aparato.

Entre cada energia consecutiva, apague el car-gador durante al menos 15 Minutes. Paraarlo, desconecte el enchufe de la red electrica.

Inserción/extracción de la bateria del aparato

Inserción de la batería

Ajuste el interruptor del sentido de giro en la posicion intermedia (bloqueo). Encastre la bateria en el mango.

Extracción de la batería

Pulse el botón de desbloqueo y retire la bateria.

Comprobación del nivel de cargade la bateria

Para comprobar el nivel de energia de la bateria, pulse el boton del nivel de energia de la bateria 12. El nivel de energia o la energia restante se muestran en el led del nivel de energia de la bateria 13 de laforma seguiente: ROJO/NARANJA/VERDE = energia maxima ROJO/NARANJA = energia media ROJO = oca energia;cargue la bateria

Montaje del clip para el cinturón

Retire el tornillo de fijaciona con un destornillador de estrella de los habituales en el mercado (no se incluye en el volumen de suministro).
Mantenga el orificio correspondiente del clip para el cinturón ③ sobre el de la rosca del tornillo.
Vuelva a atornillar el tornillo de fijacion3a.

Encendido/apagado

Encendido

Para poder en configuracion el aparato, mantenga pulsado el interruptor de encendido/ apagado ⑦.

El led de trabajo 4 se ilumina al pulsar ligeramente o presionar hasta el fondo el interruptor de encendido/apagado 7.

De estaforma,puedileluminarse la zona de trabajo en caso de que las conditiones deluminosidadsean desfavorables.

Apagado

Para apagar el aparato, suele el interruptor de encendido/apagado 7.

Ajuste/preseccion de la velocidad/ par de apriete

Pulse el boton de preseccion del par de apriete 6 para selectionar el par de apriete desedo de nivel en nivel. El nivel de par de apriete se muestra en el indicator del par de apriete 5.
Si pulsa ligeramente el interruptor de encendido/ apagado 7, la velocidad y el par de apriete seran más bajo. Si eerce una mayor presión, aumento la velocidad/par de apriete.
El par de apriete depende de la velocidad的选择nada/preseccion del par de apriete y de la duracion del impacto.

INDICACION

• Para aplar las tuercas de las ruedas, deben seleccionarse el par de apriete más bajo para evaporar un apriete excessivo.
  El freno integrado del motor permite detener el aparato rápidamente.

ATENCLON

por forma general, el par de apriete generado debe comprobarse con una llave dinamométrica!

Cambio del sentido de giro

Para combustir el sentido de giro, pulse el inter-. ruptor del sentido de giro y desplacelo hacía la derecha o hacía la izquierda.

Inserción/cambio de herramentas

Tire del casquillo de bloque haacia de lante. Coloque la herramienta adecuada en el portaherramentas 1.
Vuelva a tirar del casquillo de bloque la hacia delante para desmontar la herramenta.

Mantenimiento y limpieza

jADVERTENCIA! jPELIGRO DE LESIONES! Antes de realizarrialquier tarea en el aparato, apaguelo y extraiga la bateria.

Este aparato no require mantenimiento.

El aparatoDebe estar siempre limpio, seco y sin restos de aceite ni grasas lubricantes.
Evite que pueda penetrar cualquier liquido en el interior del aparato.
■ Utilice un pamo seco para la limpieza de la carcasa. No utilise nunca bencina, disolventes ni productos de limpieza que能把 dan dar el plastico.
Si pretende almacenar la bateria de iones del litio durante un periodo prolongado de tiempo, debe comprobar regularmente el nivel de carga. El nivel de carga optimo está entre el 50% y el 80% . Debe almacenarse el producto en un lugar fresco y seco.

INDICACION

Los recambios no asignificados (p. ej., escalas de carbón o interruptores)SEO. solci-tarse a través de nuestro servicios de asistencia技术水平.

Desecho

Este produit y su embalaje son reciclables, está susjetos a una responsabilidad ampliada del fabricante y se recogen por分开ado.

jNo deselecte las herramientos electricas con la basura domestica!

El symbolo adjyacente de un conteditor tachado sobre una ruedas indica

que este aparato está sujeto a la Directiva 2012/19/EU. Dicha Directiva estipula que el aparato no debe desecharse con la basura domestica normal al finalizar su vidautil, sino en+puntos de recogida,puntos limpios o entreprises de desechos previstas especialmente paraarlo.

Este tipo de desecho es gratis. Cuide el medio ambiente y deseche el aparato de la manera adecuada.

Si el aparato contiene datos personales, sera su responsabilidad eliminarlos antes deentararlo para su desecho.

Siempre que sea possible hacerlo sin destruir el aparato, retire las pilas o baterias usadas antes deentarlo para su desecho y reciccleras porSeparatedo. Si la bateria está integra de en el aparato de forma fija, deben indicarse que el aparato contiene una bateria para su desecho.

Puede informarse acerca de las demas posibilidades de desecho de los aparatos usados en su administracion municipal o ayuntamiento.

iNo deseche la bateria con la basura domestica!

Las baterias defectuosas o agotadas deben reciclarse según la Directiva

2006/66/EC. Las pilas/baterias son residuos especiales que deben desecharse de forma ecologica a工程技术 de las entidades correspondentes (comercios, distribuidores especializados, instalaciones Públas Municipales o entreprises de desechos industriales). Las pilas/baterias peuvent tener metales pesados tóxicos.

Por lo tanto, las pilas/baterias no deben desecharse con la basura domestica, sino reciclarse porSeparatedo. Devuelva las pilas o baterias exclusivamente en estado descargado.

El embalaje consta de materiales ecologicos que peuvent desecharse a工程技术 de los centros de reciclaje locales.

Deseche el embalaje de forma respuosa con el medio ambiente. Observe lasindicacionesde losdistinctos materiales de embalaje y,si procede,reciclicos

de laforma correspondiente. Los materiales de embalaje@cuentan con abreviaciones (a) y cifras (b) que significan lo seguido: 1-7:plasticos; 20-22:papel y carton;80-98:materiales compuestos.

Garantía de KompernassHandelsGmbH

Estimado cliente:

Este aparato cuenta con una garantía de 5 años a partir de la Fecha de compra. Si se detectan defectos en el producto, pueda ejercer sus derechos legales fronte al vendedor. Estos derechos legales no se ven limitados por la garantía descririta a continuación.

Condieones de la garantia

El plazo de la garantía comienza con la Fecha de compra. Guarde bien el comprobante de caja, ya que lo necessitiesar como justificante de compra.

Si dentro de un periodo de cinco años a partir de la Fecha de compra de este producto se detecta un defecto en su material o un error de fabricación, asumiremos la reparación o satisfución gratuite del producto o restituiremos el precio de compra a nuestra elección. La prestación de la garantía requires the presentation del aparato defectuoso y del justificante de compra (comprobante de caja), como una breve descripción por escrito del defecto detectado y de las circunstancias en las que se haya producido dicho defecto, dentro del plazo de tres años.

Si el defecto está cubierto por这是我们 garantía, le devolveremos el producto reparado o le suministra-remos uno nuevo. La reparación o sustitución del producto no supone el inizio de un nuevo periodo de garantía.

Las baterías de la série X 20 V TeamCNTAN con una garantía de 3 años a partir de la Fecha de compra.

Duración de la garantía y reclamaciones legales por vicios

La duración de la garantía no se prolonga por hacer uso de ella. Este principio también se aplicá a las piezas sustituidas y reparadas. Si antes de la compra del aparato, se detecta la existencia de daños o de defectos al desembalarlo, deben notificarse de inmediato. Cualquier reparación que se realice una vez finalizo el plazo de garantía estará sujeta a costes.

Alcance de la garantía

El aparato se hafabricado cuidadosamente segun estandares elevados de calidad y se ha examado en profundidad antes de su entrega.

La prestación de la garantía se aplica a defectos en los materiales o erreros de fabricación.Esta garantía no cubre las piezas del producto normalmente sometidas al desgaste y que, en consecuencia, pueda considerarse piezas de desgaste ni los días producidos en los componentes frágiles, p. ej., interruptores o piezas de vidrio.

Se anulará la garantía si el producto se daña o no se utilizes o mantiene correctamente. Para usar correctamente el producto, deben observarse todas lasindicacionesspecificadas enlas instrucciones de uso.Debe evitarseequalquero y manejo que está desaconsejado orente al que se adverta en las instrucciones de uso.

El producto está previsto exclusivamente para su uso privado y no para su uso comercial. En caso de manipulación indefinida e incorrecta, uso de la fuerza y aperture del aparato por personas ajenas a nuestros centros de asistencia技术水平a autorizados, la garantía perdá su validez.

La garantía no cubre los siguientes casos

Desgaste normal de la capacité de la batería.
Uso commercial o industrial del producto.
Dano o alteracion del producto por parte del cliente.
Incomplimiento de las instruciones de seguridad y mantenimiento y erros en el manejo.
Danosprovocados por fuerza mayor.

Proceso de reclamación conforme a la garantía

Para garantizar una tramitacion rapiida de su reclamacion, le rogamos que observe las siguientesindicaciones:

Mantenga siempre a mano el compro-bante de caja y el número de articulo (IAN) 391004_2201 como justificante de compra.
Podrá ver el número de articulo en la plaza de caracteristicas del producto, grabado en el producto, en la portada de las instruciones de uso (parte inferior izquierda) o en el adhesivo de la parte trasera o inferior del producto.
Si se producen errors de funciona u呼和浩特s defectos,pongase primero en contacto con el departamento de asistencia技术水平a especificado a continuacion por Telefono o por correto electrico.
- Podrá enviar el producto calificado como defectuoso jusqu con el justificante de compra (comprobante de caja) y la descripción del defecto y de las circunstancias en las que se haya producido de forma gratuite a la direccion de correto proportionsada.

En www.lidl-service.com, pode descargar este manual de usuario y muchosotros más, como videos sobre los produits y software de instalación.

Con este número QR, accederá directamente a la págrān del Servicio Lidl (www.lidl-service.com) yURTAR abrir las instruetiones de uso mediante la introduccion del numero de articulo (IAN) 391004_2201.

ADVERTENCIA!

Encomienda exclusivamente la reparacion del aparato al service de asistencia的技术ica o a un electricista especializzato y solo con los recambios originales. De esta forma, se garantizará que la calidad del aparato no se vea afectada.
Encomienda siempre la sustitución del en- chufe o del cable de red al fabricante del aparato o a su service de asistencia技术水平. De esta forma, se garantizará que la segu- guridad del aparato no se vea afectada.

Asistencia技术水平

ES ServicioEspana Tel.:[phone] E-Mail: [e-mail] IAN 391004_2201

Importador

Tenga en cuenta que la direccionsumaque no es una direccion de asistencia的技术a. Pongase primero en contacto con el centro de asistencia技术icapecifiedo.

Declaración de conformidad original

En virtud del presente documento, nosotros, KOMPERNASS HANDELS GMBH, responsable de los documents: Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM (ALEMANIA), declaramos que este producto cumple con lo dispuesto por las siguientes normas, documentos normativos y directivas CE:

Directiva relativa a las migunas (2006/42/EC)

Compatibiliad electromagnética (2014/30/EU)

Directiva sobre las restricciones a la utilizacion de determinadas sustancias peligrosas en aparatos electricos y electronicos (2011/65/EU)*

• La responsabilidad exclusiva de la expedicion de esta declaración de conformidad recaera sobre el fabricante. El的对象o descripto de la declaración cumple con las dispositionses de la Directiva 2011/65/EU del Parlamento Europeo y del Consejo del 8 de junio de 2011 sobre las restricciones a la realizacion de determinadas sustancias peligrosas en aparatos electricos y electronicos.

Normas armonizadas aplicadas

EN 62841-1:2015

EN 62841-2-2:2014

ENIEC55014-1:2021

EN IEC 55014-2:2021

ENIEC63000:2018

Tipo/denominacion del aparato: Atornilladora de impacto recargable 20 V PDSSAP 20-Li B3

Año de fabricación: 07-2022

Número de série: IAN 391004_2201

Bochum, 24/06/2022

Semi Uguzlu

• Responsible de calidad -

Reservado el derecho a realizar modificaciones sociales en relacion con el descrollo Tecnológico.

Pedido de una bateria de repuesto

Si desea solicitar una bateria de repuesto para su aparato, pueda hacerlo comoamente por Internet en www.kompernass.com o por téléphone.

No obstar, es posible que este articulo se agote rapidamente debo a las existencias limitadas.

INDICACION

Es possible que, en algunos países, no pueda realizarse el pedido de recombios por Internet. En tal caso,pongase en contacto con la linea de asistencia技术水平a.

Pedido por téléphone

ES ServicioEspanaTel.: 900 984 989

Para garantizar la=rápida tramitación de su pedido, teng a mano el número de articulo (IAN 391004_2201) del aparato para todas sus consultas. Podra consultar el número de articulo en la plac a de caractéristicas o en la portada de estas instrucciones de uso.

Indholdsfortegnelse

Indledning 114

Cambio cambio a 4 marce
