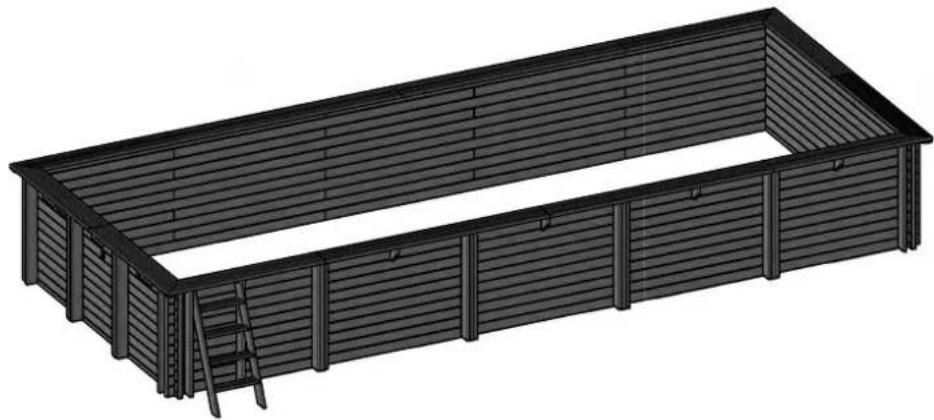

Type product	Bovenbouw houten zwembad
Binnenafmetingen	L 10,70 m x B 3,80 m x H 1,19 m
Vorm	Rechthoekig langwerpig 8-zijdig
Materiaal structuur	Grove den (pinus sylvestris) autoclaaf behandeld klasse IV
Binnenbekleding	Liner PVC (type Hung) blauw
Filtergroep	6 m³/u met voorfilter en 4-stand meerwegklep
Filtertype	Zandfilter (gekalibreerd silicium)
Trap	RVS trap in 2 delen (verwijderbaar)

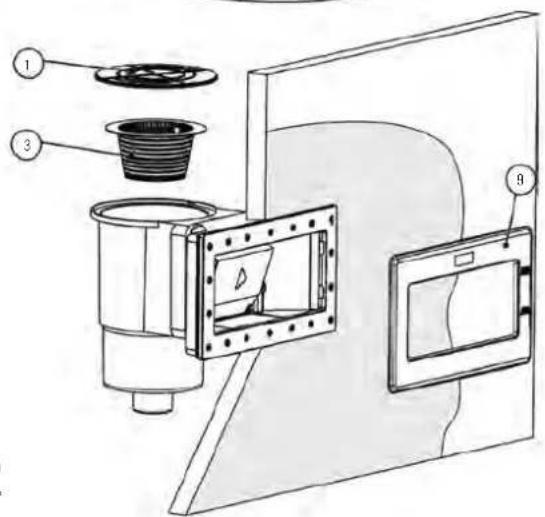

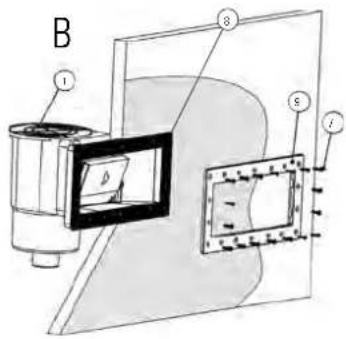

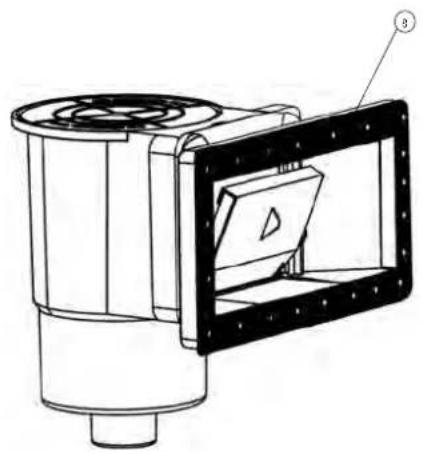

Skimmer	Skimmer kleine opening + retourmondstuk
Waterinhoud	Ongeveer 48 m³
Gewicht	Niet gespecificeerd (geschat >600 kg inclusief houtstructuur)
Elektrische voeding filtergroep	220 V, beveiligd door aardlekschakelaar 30 mA
Garantie	Hout: 10 jaar (rotting en insecten), Liner: 2 jaar, Pomp: 2 jaar
Hoofdfuncties	Filtratie, oppervlakteafzuiging (skimmer), retour, waterbehandeling
Onderhoud	Filter reinigen door wassen/spoelen, pH/chlor controleren, liner reinigen, winterklaar maken
Veiligheid	Elektrische afstand 3,5 m, verplichte pictogrammen, barrière aanbevolen
Onderdelen	Beschikbaar gedurende 5 jaar na aankoop
Repareerbaarheid	Reparatiepatches voor liner, vervanging componenten onder garantie
Aantal personen voor montage	Minimaal 2 personen
Montageduur	2 dagen (exclusief grondwerk en vullen)

Veelgestelde vragen - 788032 GRE

Wat zijn de exacte afmetingen van het zwembad model 788032 GRE?

Het zwembad heeft geschatte binnenafmetingen van 10,70 m lang, 3,80 m breed en 1,19 m hoog. Deze afmetingen komen overeen met een watervolume van ongeveer 48 m³.

Welk type filtratie wordt bij het zwembad geleverd?

Het zwembad wordt geleverd met een filtergroep van 6 m³/u met een pomp, voorfilter, 4-stand meerwegklep en zandfilter (gekalibreerd silicium).

Hoe installeer ik de liner en vermijd ik rimpels?

De liner moet worden geïnstalleerd bij een buitentemperatuur van ten minste 15°C, bij voorkeur na blootstelling aan de zon om hem soepeler te maken. Spreid hem uit van het midden naar de randen, pas de hoeken aan en vul het zwembad geleidelijk (eerst 2 cm water) om de bodem glad te strijken. De bevestigingslijsten maken het mogelijk de liner over de wanden te spannen.

Wat is de garantie op het hout en hoe kan ik deze claimen?

Het grove denhout autoclaaf behandeld klasse IV heeft 10 jaar garantie tegen rotting en insectenschade. Om garantie te claimen, bewaar de handleiding met serienummer en aankoopbewijs en meld de schade online op www.service-gre.com.

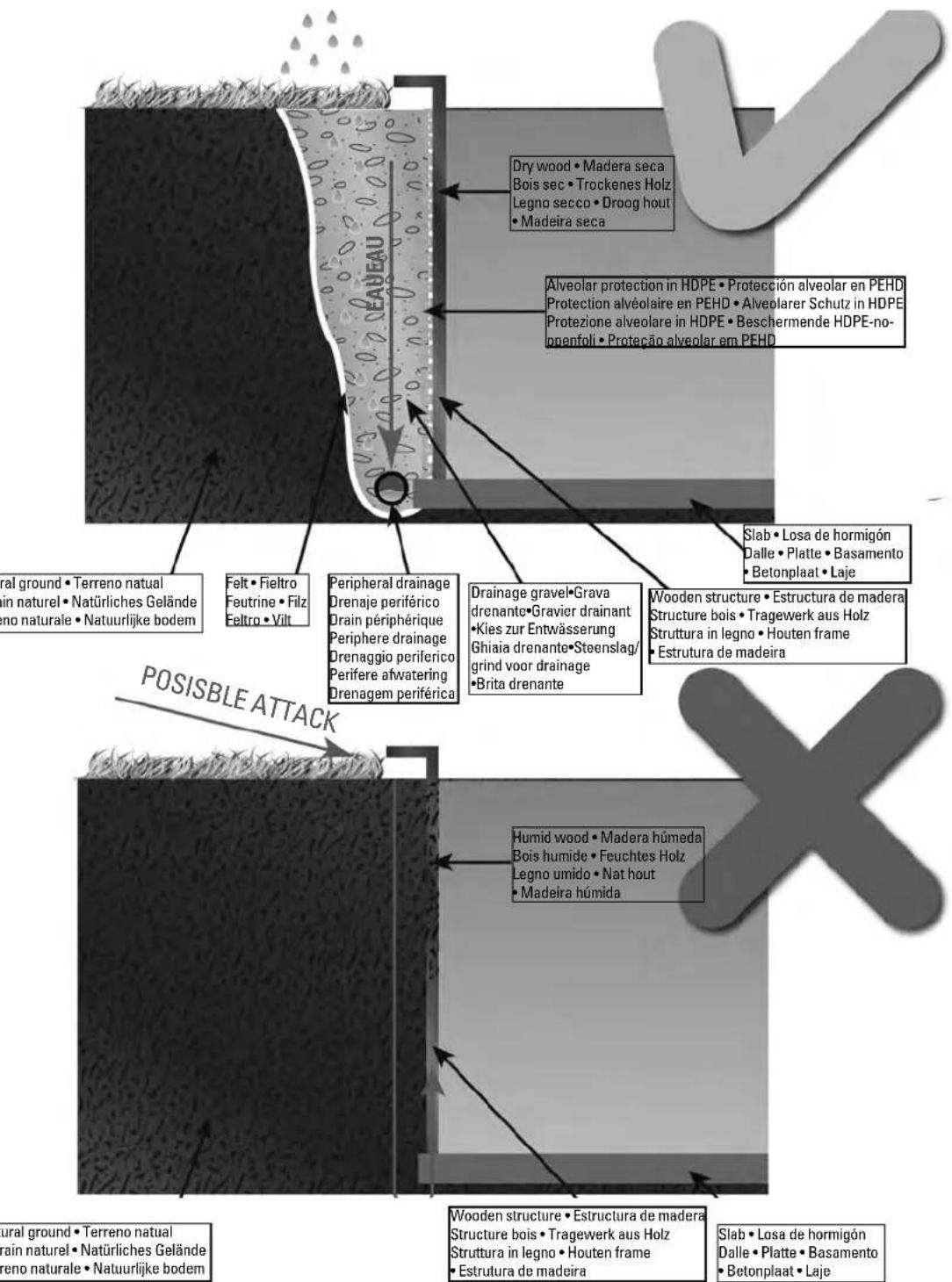

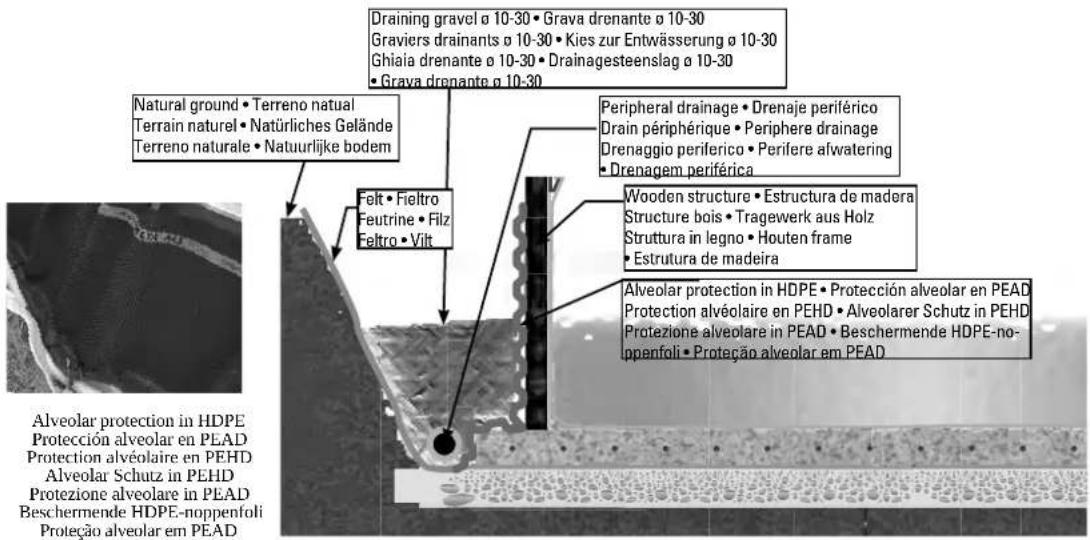

Kan ik het zwembad ingraven?

Ja, het zwembad kan deels of volledig ingegraven worden. In dat geval zijn een perimeterdrainage en een decompressieput verplicht. De betonnen vloer moet door een professional worden gemaakt en een dosering van 350 kg/m³ respecteren.

Hoe onderhoud ik het filtersysteem?

Controleer regelmatig de druk op de manometer. Als deze met 0,2 bar toeneemt ten opzichte van de begindruk, voer dan een filterwassing uit: stand 'Wassen' gedurende 2-3 minuten, dan 'Spoelen' 30 seconden, en terug naar 'Filteren'. Het zand moet elke 3 tot 4 jaar worden vervangen.

Welke chemicaliën gebruiken voor waterbehandeling?

Houd de pH tussen 7,2 en 7,4 en het chloor tussen 0,5 en 2 ppm. Gebruik chloorstenen in een drijvende dispenser (nooit direct in het water gooien). Voeg een preventief algicide toe. Volg de doseringen op de producten en houd een tussenpoos van 12 uur tussen behandelingen.

Hoe winterklaar maken van het zwembad?

Reinig de liner, behandel het water met een vloeibaar winterproduct, verlaag het waterpeil onder de skimmer, koppel de filterslangen los, bescherm het zwembad met een winterhoes en berg de filterapparatuur op een droge plaats op. Laat het zwembad nooit volledig leeglopen.

Wat zijn de essentiële veiligheidsvoorschriften?

Plaats de filtergroep op minimaal 3,5 m van het zwembad en op een geaard stopcontact beveiligd met een aardlekschakelaar van 30 mA. Houd kinderen voortdurend in de gaten, verwijder de trap na elk baden, plaats de veiligheidspictogrammen op minder dan 2 m van het zwembad en verbied duikelen in ondiep water.

Hoe repareer ik een klein gaatje in de liner?

Gebruik een reparatiepatch (ref. AR202 of V12). Knip een stuk patch van ronde vorm, reinig het gebied rond het gaatje, breng de patch aan met stevige druk en wacht de aangegeven droogtijd. De reparatie is tijdelijk; bij een grote scheur, neem contact op met de klantenservice.

GEBRUIKSAANWIJZING 788032 GRE

NL Handleiding met instructies

Op het moment van monteren dissent u rekening te houden met de referentie en de afmieten van uw zwembad

In het geval van breuken en/of deformations van het hout maakt u eerst een complete inventaris van de aanwezigheid en staat van alle onderdelen voordat u een verzoeik indient bij de aftersalessservice. Op deze manier kannen alle onderdelen indezelfde zending worden verstuurd

Voor de montage moet het mes van het hout altijd hier boven gericht worden en de groef omlaag (voor zwembaden met mes- en groefsystem). (A)

In de eerste rij planken (de basis van het bad) is het normal dat sommige planken een groef hebben in het onderste deel, verwij andere dat Niet hebben, want die ijn bedoeld voor het vlakke basisgedeelte (planken met halve bredte). (B-C)

Tijdens de winter kanne de metalen sierdopen op de randen gaan roesten. U bent zelf verantwoordelijk voor het onderhoud van dieze onderden met de juiste producten. Als u een winterafdekking gebruikt, zorg dan voor voldoende ventilatie.

Zoek het gedeelte over onderhoud op in uw handleiding van uw roestvrijstalen zwembadtrap (Indien uw zwembad erree is uitgerust)

Gefeliciteerd met uw keuze. Het model dat u hebft gekozen is special ontworpen voor een eenvoudige en snelle installmentatie, maar er zich wel een aantal voorzorgsmaatregelen nodig voor het juiste gebruik van uw zwembad. Voordat u begint met de installmentie en de montage van uw zwembad, informeert u zich over deplaatselijke regelgeving inzake oppervlak en implantatie.

Het gebruik van de zwenbadkit implicieert het in acht nemen van de veiligheidsinstrumenties zoals die zich beschreiben in het onderhouds- en gebruikershandleiding.

Als de veiligheidsvoorschriften nicht in acht worden genomen kan dat leiden tot ernstige gezondheidsrisico's, met name voor kinderen.

Lees deze handleiding aandachtig door en bekijk de illustraties goed voordat u begint met de montage van uw zwembad. Indien de montage Niet wordt uitgevoerd in overeenstemming met deze handleiding, za de garantie Nietig zijn in het geval een defect. De informatatie die in deze installmentehandleiding te vinden is, toont precies hoe u dat doet. De illustraties die daarin worden getoond, zich echter alleen bedoeld om het montageproces te verhelderen. De vormen, kleuren en de uiterlijke verschijningsvorm die erin worden getoond kannen nicht als contractuele elementen worden beschouwd.

Vanwege het constante streven om hun producte te verbeteren, behoudt het bedrijf Manufacturas Gré zich het

recht voor om de kenmerken, technische gegevens, de gestandaardiseerde apparatuur en de mogelijkheden van zichn producten op ieder willekeurig moment en zonder waarschuwing vooraf, aan te passen. 11

ATTENZIONE

Lees deze informatatie aandachtig door en bewaar het om het later nog eens terug te kuren lezen

Gefeliciteerd met uw keuze. Het model dat u hebft gekozen is special ontworpen voor een eenvoudige en snelle installmentie, maar er zich wel een aantal voorzorgsmaatregelen nodig voor het juiste gebruik van uw zwembad. Voordat u begint met de installmentie en de montage van uw zwembad, informeert u zich over deplaatselijke regelgeving inzake oppervlak en implantatie.

Het gebruik van de zwembadkit implicieert het in acht nemen van de veiligheidsinstrumenties zoals die zich beschreiben in het onderhouds- en gebruikershandleiding.

Als de veiligheidsvoorschriften Niet in acht worden genomen kan dat leiden tot ernstige gezondheidsrisico's, met name voor kinderen. Lees deze handleiding aandachtig door en bekijk de illustraties goed voordat u begint met de montage van uw zwembad. Indien de montage Niet wordt uitgevoerd in overeenstemming met deze handleiding, za de garantie niedig in het geval een defect.

De informatatie die in deze installmentiehandleiding te vinden is, toont precies hoe u dat doet. De illustraties die daarin worden getoond, zich erchter alleen bedoeld om het montageproces te verhelderen. De vormen, kleuren en de uiterlijke verschijningsvorm die erin worden getoond kunnen nicht als contractuele elementen worden beschouwd. Vanwege het constante streven om hun producten te verbeteren, behoudt het bedrijf Manufacturas Gré zich hetrecht voor om de kenmerken, technische gegevens, de gestandaardiseerde apparatuur en de mogelijkheden van zich producten op ieder willekeurig moment en zonder waarschuwing vooraf, aan te passen.

ATENÇAIO!

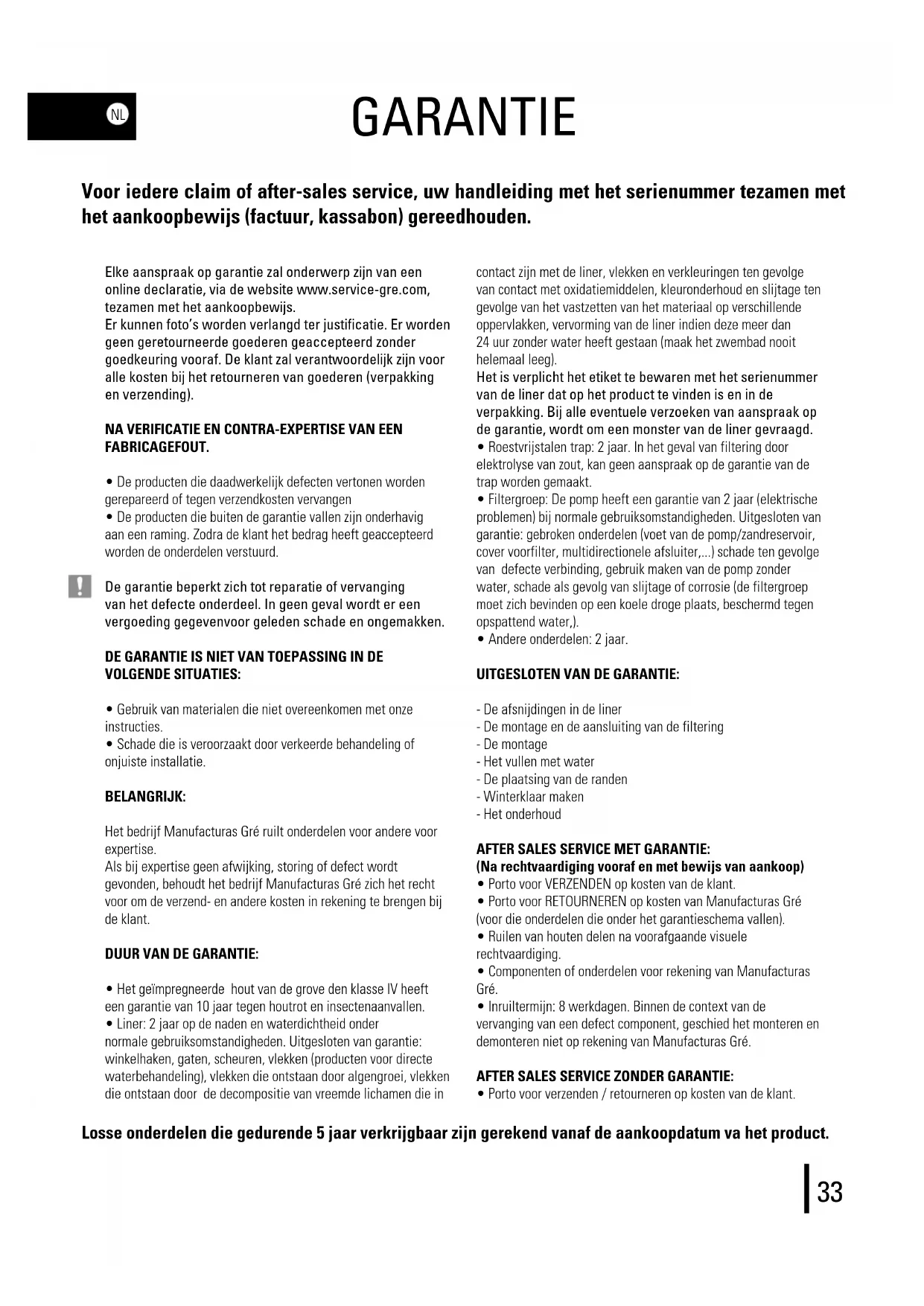

Voor iedere claim of after-sales service, uw handleiding met het serienummer tezamen met het aankoopbewijs (factuur, kassabon) gereedhouden.

Elke aanssprak op garantie zal onderwerp zichn van een online declaratie, via de website www.service-gre.com, tezamen met het aankoopbewijs.

Er könnenFoto's worden verlangd ter justificatie. Er worden geen geretourneerde goederen geaccepteerd+zonder goedkeuring vooraf. De klant za verantwoordelijk zijn voor alle kosten bij het returneren van goederen (verpakking en verzending).

NA VERIFICATIE EN CONTRA-EXPERTISE VAN EEN FABRICAGEFOUT.

• De producten die daadwerkelijk defecten vertonen worden gerepareerd of gegen verzendkosten verrangen
• De producten die buiten de garantie vallen zijn onderhavig aan een raming. Zodra de klant het bedrag heeft geaccepteerd worden de onderdelen verstuurd.

De garantie beperkt zich tot reparatie of verrang ing van het defecte onderdeel. In geen geval worden er een vergoeding gegeven voor geleden schade en ongemakken.

DE GARANTIE IS NIET VAN TOEPASSING IN DE VOLGENDE SITUATIES:

• Gebruik van materialen die nicht overeenkomen met unsere instructies.
• Schade die is veroorzaakt door verkeerde behandeling of onjuiste installment.

BELANGRIJK:

Het bedrijf Manufacturers Gré ruilt onderdelen voor andere voor expertise.

Als bij expertise geen afwijking, storing of defect worden gezonden, behoudt het bedrijf Manufacturas Gré zich hetrecht voor om de verzend- en andere kosten in rekening te brengen bij de klant.

DUUR VAN DE GARANTIE:

• Het geimpregneerde hout van de grove den klassie IV hebft een garantie van 10aar gegen houtrot en insectenaanvallen.
• Liner: 2aar op de naden en waterdichtheid onder normale gebruiksomstandigheden. Uitgesloten van garantie: winkelhaken, gaten, scheuren, vlekken (producten voor directe waterbehandeling), vlekken die ontstaan door algengroei, vlekken die ontstaan door de decompositie van vremeinde lichamen die in

contact zichn met de liner, vlekken en verkleuringen ten gevolge van contact met oxidatiemiddelen, kleuronderhoud en slijtage ten gevolge van het vastzetten van het materiaal op verschillende oppervlakken, verrorming van de liner indien deze meer dan 24aar zonder water heeft gestaan (maak het zwembad nooit hebemaal leeg).

Het is verplicht het etiket te bewaren met het serienummer van de liner dat op het product te vinden is en in de verpakking. Bij alle eventuele verzoeken van aanspraak op de garantie, worden om een monster van de liner gezvaagd.

• Roestvrijstalen trap: 2aar. In het geval van filtering door elektrolyse van zout, kan geen aanspraak op de garantie van de trap worden gemaatk.
• Filtergroep: De pomp heeft een garantie van 2aar (elektrische problemen) bij normale gebruiksomstandigheden. Uitgesloten van garantie: gebroken onderdelen (voet van de pomp/zandreservoir, cover voorfilter, multidirectionele aflsluiter,...) schade ten gevolge van defecte verbinding, gebruik makes van de pomp zonder water, schade als gezolg van slijtage of corrosie (de filtergroep要去 zich bevinden op een koele droge plaats, beschermd gegen opspattend water).
  Andere onderdelen: 2aar.

UITGESLOTEN VAN DE GARANTIE:

• De afsnijdingen in de liner
• De montage en de aansluiting van de filtering
• De montage
• Het vullen met water
• Deplaatsing van de randen
• Winterklaar make
• Het onderhoud

AFTER SALES SERVICE MET GARANTIE:

(Na rechtvaardiging vooraf en met bewijs van aankoop)

• Porto voor VERZENDEN op kosten van de klant.
• Porto voor RETOURNEREN op kosten van Manufacturas Gré (voordie onderdelen die onder het garantieschema vallen).
• Ruilen van houten delen na voorafgaande visuèlerechtvaardiging.
• Componenten of onderdelen voor rekening van Manufacturers Gré.
• Inruiiltermijn: 8 werkdagen. Binnen de context van de verwangting van een defect component, geschied het monteren en demonteren Niet op rekening van Manufacturas Gré.

AFTER SALES SERVICE ZONDER GARANTIE:

• Porto voor verzenden / retoumeren op kosten van de klant.

Losse onderdelen die gedurende 5aar verkrijigbaar zich gerekend vanaf de aankoopdatum va het product.

Woorwoord

• Onderdelen worden gefactuereid volgens de geldende tarieven.

Zolang het zwembad Niet is gemonteerd, is het gevoelig voor temperatuurschommelingen en vocht. Daarom is het nodig om een aantal voorzorgsmaatregelen te nemen bij opslag. Wanner u de pakketten ontvangt, moet u de houten delen vlak bewaren, beschermd gegen vocht en zonlicht om alle risico's op verzorming te voorkomen.

VAN HET GROOTSTE BELANG:

• Laat het hout Niet in de zon liggen, om te voorkomen dat het hout kromtrekt of overmatig scheurt.
• Het bassin buiten Niet afdekken met een waterdicht zeit als bescherming, waar de condensatie die door het hout wordenuitgewasemed het nog natter za maken en daardoor krijgt het te lijden onder vormveranderingen.

VERPLECHT:

• De structuur in een enkele keer in elkaar zetten.
• Bewaar het hout van uw zwembad op een vlakke plek, beschermd gegen water en zonlicht.
• Verwijder de beschermfolie zodate het hout kan «ademen»,

DUUR VAN DE INSTALLATIE

Voor de installmente van het zwembad�n er tenminste twee personen nodig en het werk bedraagt twee dagen (los van de voorbereiding van het terrein en het vullen).

VOOR DE CONSTRUCTIE VAN UW ZWEMBAD VERZEKER U ERVAN

• Dat er een gekwalificeerde persoon is die de elektrische verbindingen kan aanleggen.
• Dat de toevoer van water voldoende is om het zwembad te vullen.
• Dat de handleiding zorgvuldig heeft gelezen, stap voor stap, zodate u de installmentie van het zwembad precies begrijpt.

VERZONKEN ZWEMBADEN EN SPECIFIEKE REGELGEVING

Voor zwembaden boven de grond, worden aangeraden de toegang tot het bassin te beveiligigen met een standard beschermingselement.

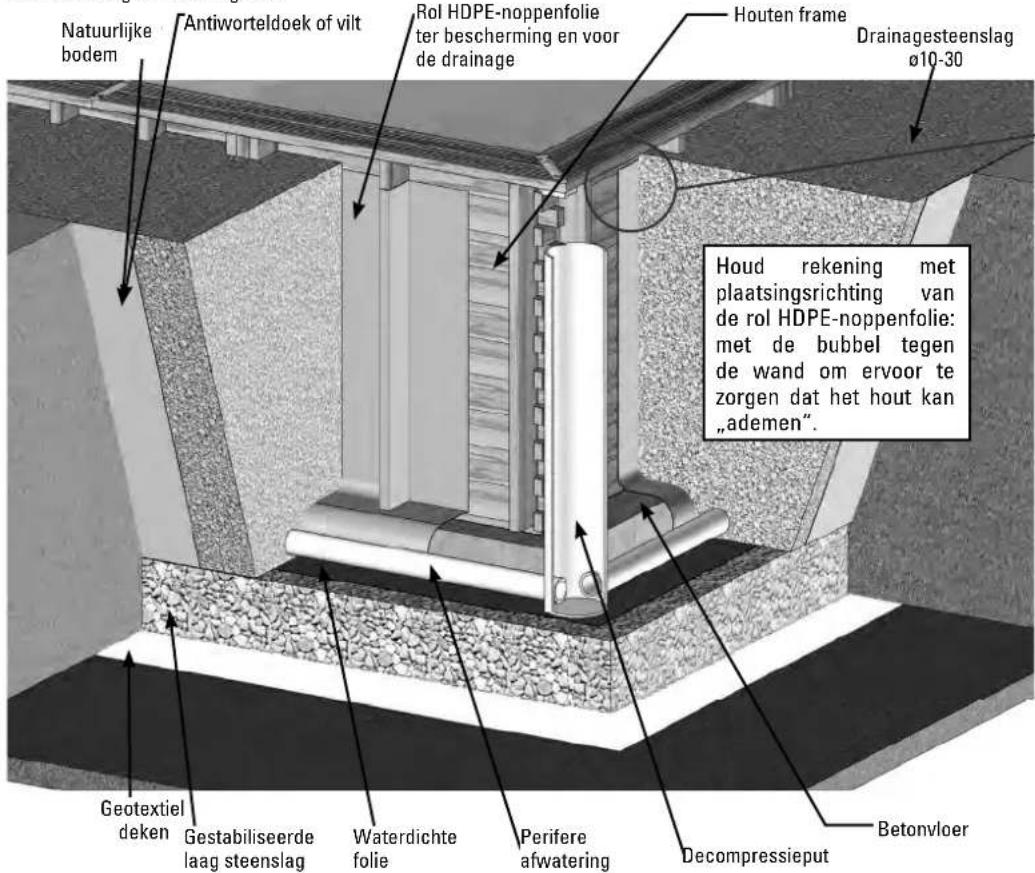

Voor half-verzonken en geheel verzonken zwembaden, vereist de Franse wet n° 2003-9 van 3 januari 2003 met betrekking tot de verilgheid van zwembaden, evenals het Franse decreet n° 2003-1389 van 31 december 2003 met betrekking tot de verilgheid van zwembaden, dat de toegang tot het bassin door tenminste een standard beschermelement moet worden beveiligd, zoals:

• Beveiligingsbarrière
  -Zwembadalarm
  -Zwembadovertrek
  -Zwembadoovertrek

AANBEVELING VOOR PLAATSING

U moet het terrein voorbereiden zoals aangegeven in deze handledieiding in het hoofdstuk «installatie».

PLAATS UW ZWEMBAD NIET

• Onder elektriciteitsdraden
• Onder de takken van bomen
  Op een Niet gestabiliseerd terrein

Een goedeplaatsing zorgt ervoor dat u tijd bespaart en voorkomt beperkingen. Het zwembad moet op een zonnige, makkelijk toegankelijkdeplaats+zijn.

De plaat van het zwembad moet vrij়n van leidingen of elektrische verbindingen.

Hou er rekening mee dat het better is om het zwembad op een zonnige dag te monteren en vermijdragen waarop het hard waait.

• Enkele componenten van het zwembad zijn verpakt in plastic zakjes. Om verstikkingsgevaar te voorkomen, nooit toestaan dat baby's ofkleine kinderen ermee hunnen spelen.
• Dank u voor het respecteren van de normen van de Europese Unie en voor het meewerken aan de bescherming van het milieu.

Wonneer uw zwembad eenmaal is geinstalleerd en alle componenten gemonteerd+zijn, zouden we het op prijs stellen dat u het overgebleven afval scheidt en het verpakkingsmaterialaal voor recycling inlevert.

Woorwoord

VEILIGHEIDSINSTRUCTIES

Het is verplicht om de filterkit (filter + pomp) op een minimum afstand van 3,5 meter van het zwembad teplaatsen om het risico van elektrische ontlading te vermijden.

Het is verplicht de elektrische voeding van de pomp te voorzien van een lekkagebeveiliging special voor zwembaden, in overeenstemming met de voorschriften.

Laat kinderen nooit zonder toezicht in de buurt van het zwembad komen.

Na ieder bad, de buitentrap weghalen om te voorkomen dat er per ongeluk kinderen of huisdieren in het zwembad vallen (Norm EN P90-317).

Dit zwembar is uitsluitend bedoeld voor familiegebruik. Het is Niet toegestaan om over de randen te lopen noch om er vanaf te duiken of te springen.

Voor het installereren en in gebruik nemen van het zwembad, dient u de informatie die in deze handleiding is verwat aandachtig door te lezen, goed in u op te nemen en na te leven. De mededelingen, instructies en de aanbevelingen betreffende deeiligheid hebben betrekking op enkele van de meest voorkomende risico's die bestaan bij vrijijsbesteding in het water; deze beslaan echter nicht alle risico's en gevaren die zich zouden konnen voordoen. Wees voorzichtig en kritisch, en gebruik vooral uw gezonde verstand bij het beoefenen van aktiviteiten in het water. Bewaar deze informatie zodat u alles op een later moment nog eens kutn alezen.

Er moet altijd een verantwoordelijke volwassene aanwezig+zijn die alert, actief en voortdurend toezicht houdt, met name op kinderen die nicht kuren zwemmen of die dat nog Niet goed kuren (houd er rekening mee dat het risico op verdrinking het hoogst is onder kinderen jonger dan vijf一年多).

Zorg ervoar dat er steeds een verantwoordelijke volwassene aanwezig is die toezicht houdt op het zwembad, iedere keer dat het wordt gebrukt.

• Het is wenselijk dat kinderen die nicht kuren zwemmen of die dat nog Niet goed kuren beschikken over persoonlijke beschermingsmiddelen wonneer ze gebruikmaker van het zwembad.

• Wanner het zwembad Niet wordt gebruikt of wanner er geen toezicht aanwezig is, alle spelgoed eruit halen om te voorkomen dat kinderen zich in de buurt ervan begeven.

Veiligheidsvoorzieningen

• Het is aanbevolen om een barriere te installereren (En, indien nodig, veiligheidselementen te installereren in deuren en ramen) om onbevoegde toegang tot het zwembad te voorkomen.

• Barrières, afdekzeilen, zwembadalarmen of vergelijkbare veiligheidsvoorzieningen zijn nuttig, maar vormen geén verranging voor de voordurende controde door een verantwoordelijk volwassene.

Veiligheidsvoorzieningen

• Het is aanbevolen om reddingsmateriali (bijvoorbeeld, een reddingsboe) paraat te hebben vlakbij het zwembad.

• Zorg ervoor dat er een goed werkende telefoon en een lijst met telefoonnummers van hulpdiensten voorhanden zijn in de buurt van het zwembad.

Veilig gebruik van het zwembad

• Moedig alle gebruikers aan, vooral kinderen, om zwemles te nemen.
• Leer reddingstechnieken (m.n. cardiopulmonaire reanimatie) en werk uw kennis regelmatig bij. Deze technieken kannen een leven redden in geval van nood. - Leg aan alle gebruikers van het zwembad uit, okk aan kinderen, welke procedures ze要去en volgen in nooodgevallen.
  Duik nooit in een ondiep zwembad waar dit ernstig of dodelijk letsel tot gevolg kan hebben.
• Maak geen gebruik van het zwembad nadat u alcohol, drugs of medicijnen heeft gebruikt die uw vermogen of bewustzijn beinvloeden om dat in een geheel veilige toestand te kunnen doen.
• Indien het zwembad is afgedekt door afdekzeit, dient u het volledig van het wateroppervlak weg te halen alvorens het bad te betreden.
• Behandel het water van uw zwembaden en houd er goede hygienische practijknen op na om gebruikers gegen watergerelateerde ziekten beschermen. Kijk na hoe u het water要去 behandelen in de gebruksaanwi- jzing.
• Houd chemische producten (bijvoorbeeld: producten voor waterbehandeling, voor schoonmaak of om te desinfecteren) buiten het bereik van kinderen.
• Het is verplicht om de bijgeleverde pictogrammen op een zichbare plek op minder dan 2 meter van het zwembad teplaatsen.
• Plaats de verplaatsbare,trappen op een horizontal terrein.

Losse onderdelen die gedurende 5aar verkrijgbaar zicherekend vanaf de aankoopdatum va het product.

BELANGRIJK:

Alle apparaten die gevoed worden met 220 V, dienen zich op z'n minst op een afstand van 3,50 meter van de rand het zwembad te bevinden.

Het toestel moet aangesloten op een geaard netwerk met een wisselstroomspanning van 230V en 50HZ , en moet beschermd zijn door een differentieelschakelaar (RCD) met een residuèle differentieelstroom van zicheer dan 30mA .

Lees de gelebruiksanaanjwijing aandachtig en bewaar die voor toekomstige raadplegingen.

MOCHT U EEN PROBLEEM HEBBEN... RAADPLEEG ONS!

TELEFOONNUMMER VOOR ADVIES: Nederlands & Belgie

Tel.:[phone]e-mail:[e-mail] web:www.gre.es

Wanner uw zwembad eenmaal is geinstalleerd en alle componenten gemonteerd+zijn, zouden we het op prijs stellen dat u het overgebleven afval scheidt en het verpakkingsmaterial voor recycling inlevert.

Hout is een natururproduct, de waarneembare scheurtjes in de nerf van het hout zijn volstrekt normal en veranderen de sterkte-eigenschappen ervan Niet.

Het hout blijft nog algtd een material dat werkt (3 % a 4 % variatie in omvang) als gevolg van veranderingen in temperatuur en vochtigheid. Daardoor kannen enkleine scheurjtes verschijnen en om toekomstige verrormingen te beperken, worden de criteria van ontwerp en vakmanschap in achegenen bij de keuze van onderdelen en assemblages evenals voor de manier van bevestigen. Kwasten maken van nature deel uit van hout: het uiterlijk en de grotte variieren van het ene en het andere product. Het uitscheiden van hars is een natuurlijk verschijnsel van harshoudend hout. Bovendien is geen een boom precies hetzelfde als een ander; de gefotograefeerde elementen die hieronder staan moogen daarom Niet als defect worden beschouwd:

A MADEIRA: UM MATERIAL VIVO

Er kan wat schimmel aan de oppervlakte van het hout+zijn die echter Niet naen binnen kan dringen en het hout aantasten. Door blootstelling aan UV-straling, za het hout met de tijd een grijsachtige uitraling krijgen waar de duurzaamheid echter Niet onder leidt.

GEIMPREGNEERD HOUT VAN DE GROVE DEN

Het gebruikt hout is een geselecteerde den die 25% is gedroogd voordat hij een behandeling voor impregnatie klassie IV ondergaat.

Het hout voor de vloerdelen geniet een garantie van 10aar tegen de aanvallen van insecten en tegen houtrot.

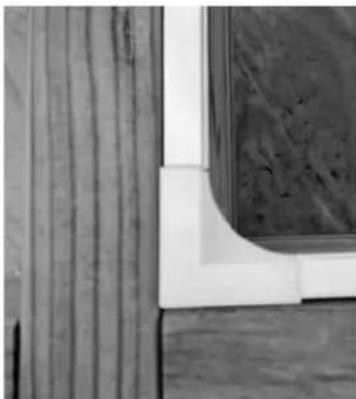

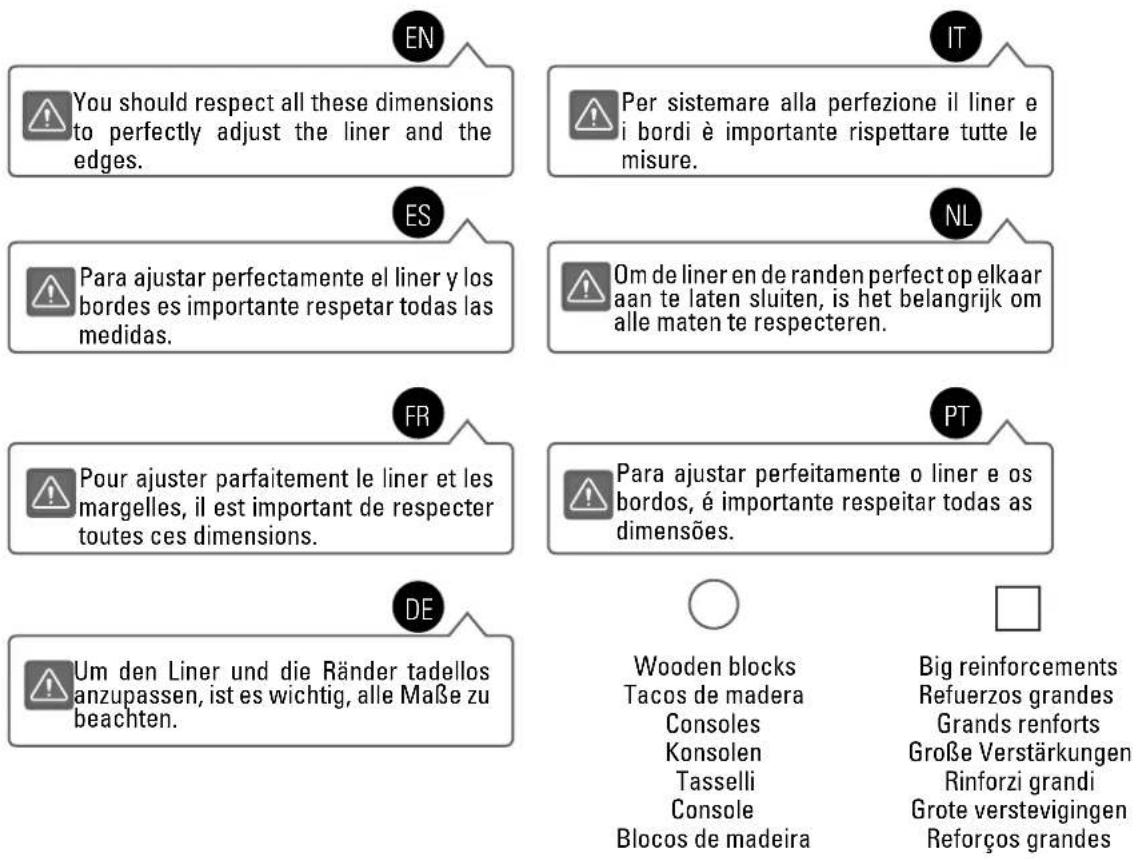

Omdelinerenderandenperfectopelkaar aan te laten sluiten,is het belangrijk om allematentrespecteren.

FR

Paraaabstarprefeitamenteoliner e osbordos,éimportanterespeitartodasasdimensoes.

DE

Wooden blocks

Tacos de madera

Consoles

Konsolen

Tasselli

Console

Blocos de madeira

PT

Big reinforcements

Refuerzos grandes

Grands renforts

Große Verstärkungen

Rinforzi grandi

Grote verstevigingen

Reforçosgrandes

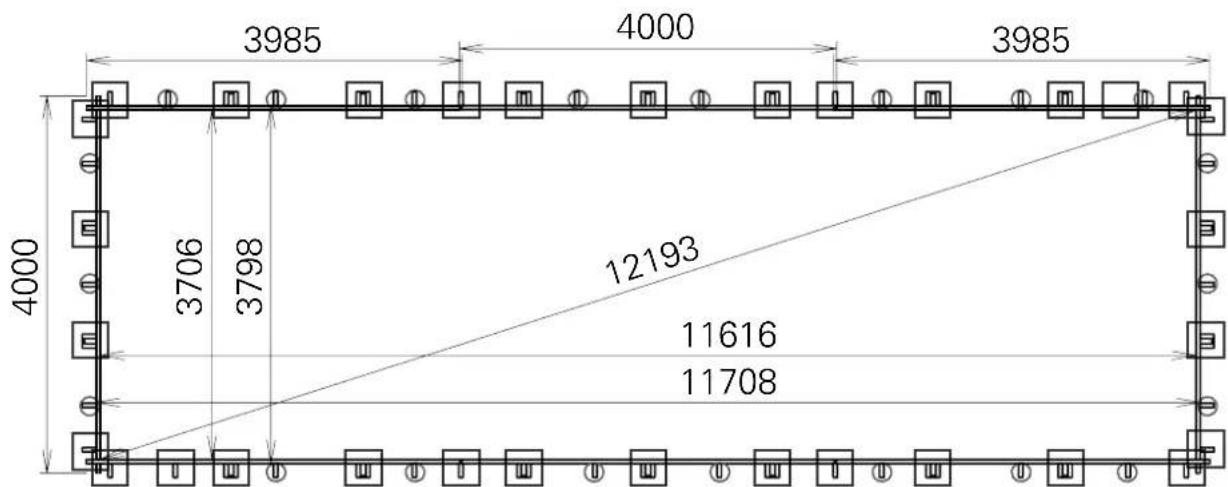

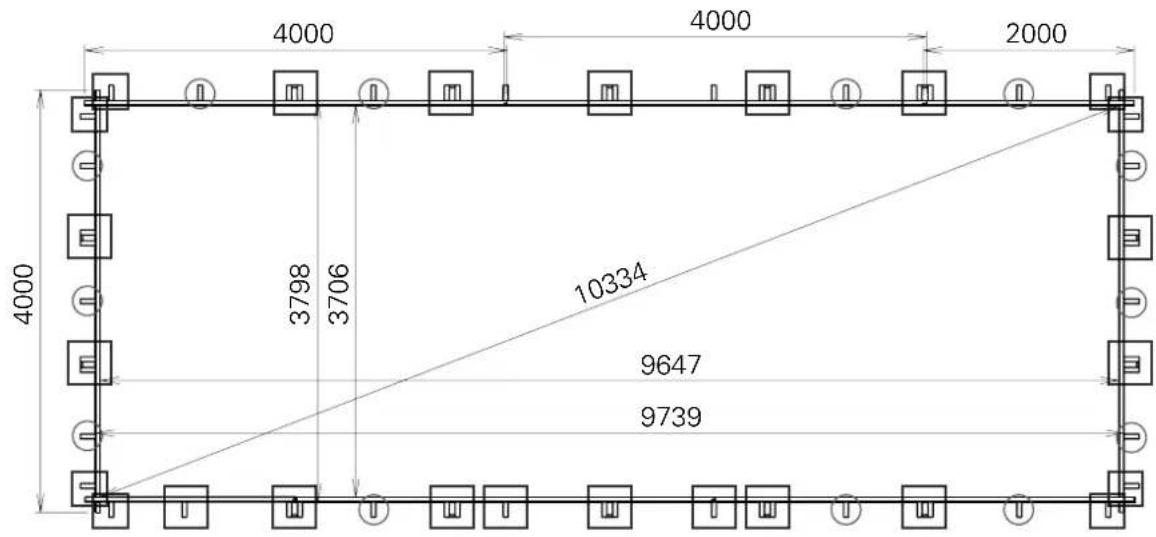

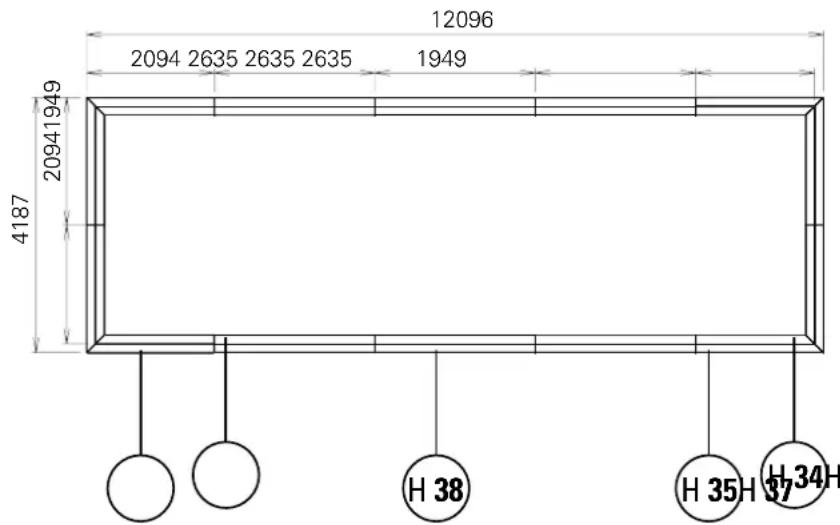

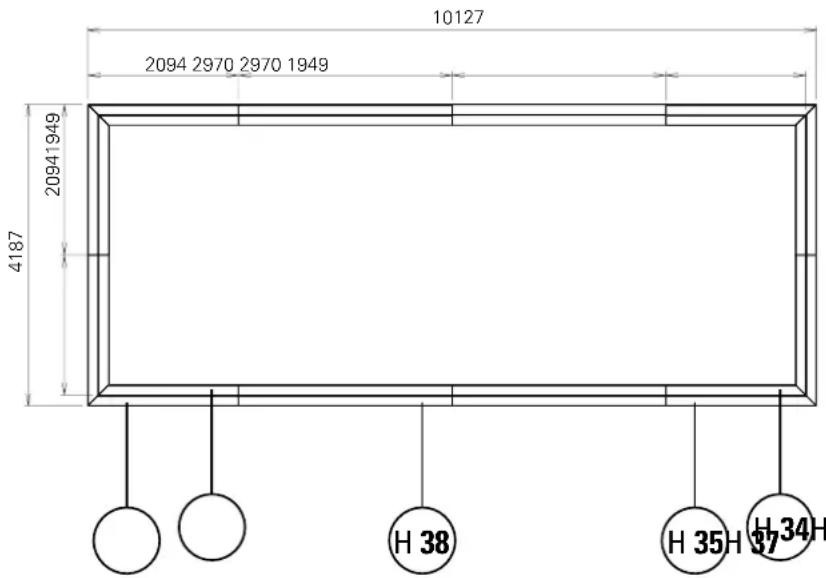

EN INSTALLATION DRAWING
ES PLANO DE INSTALLACION
FB PLAN D'IMPLANTATION
DE AUFSTELLPLAN
PIANO DI INSTALLAZIONE
TIPS VOOR DE VEILIGHEID
PLANO DE INSTALLAÇAO

Dimensions in mm

Cotas en mm

Cotations en mm

Hohenangaben

in mm

Livello in mm

Afmetingen in mm

Cotas em mm

REF/REF /HINWEIS/RIF	DENOMINATION/DEMONIMACION /BEZEICHNUNG/DEMONIMAZIONE /BENAMING/DEMONIMACÇÃO	CTD/QTÉ/ANZ /AANT/TD	REP
620004698/D00	BAST BSK 46x133x4000	1	24
620004698/O00	BAST DEP 46x66x4000	2	1
620004700/D00	BAST FIN C 46x79x4000	2	2
620004700/E00	BAST FIN G 46x79x2000	2	28
620004700/F00	BAST FIN G 46x79x4000	2	29
620004698/E00	BAST HSK C 46x145x4000	1	4
620004698/C00	BAST REF 46x133x4000	1	5
620004698/N00	BAST STD 46x133x4000	16	25
620004700/C00	BAST STD C 46x133x4000	20	27
620004700/B00	BAST STD G 46x133x2000	20	30
620004700/A00	BAST STD G 46x133x4000	20	31
620004698/F00	BAST SUP 46x145x4000	1	6
620002255	CACHE L 22x56x1400	8	7
620001465	CORBELET 46x145x225	15	8
620004462	ENTRETOSE 22x56x1400	12	9
620004504	LIM D ECH 36/145/1,612	1	10
620004503		1LIM G ECH 36/145/1,612
36004488		4MARCHE ECH 28x245x586
620004698/L00	MARG EXT D 36x145x2094	4	13
6200045698/I00	MARG EXT G 36x145x2094	4	14
620004698/K00	MARG INT D 36x145x1949	4	15
620004698/J00	MARG INT D 36x145x1949	4	16
620004700/G00	MARG STD 36x145x2970	8	17
620002246	PLANQUE JONCTION 28x145x250	4	19

33RENFORT 46x145x140062000447!

IDENTIFICATION/ IDENTIFICAZIONI/REPERE/KENNZEICHNUNG/IDENTIFICAZIONE/IDENTIFICATIE/IDENTIFICAZão/	DENOMINATION/DENOMINACION/DÉSIGNATION/BEZEICHNUNG/ DENOMINA-NAZIONE/BENAMING/DENOMINAÇÂO/	REF/REF/HINWEIS/RIF	CTD/QTÉ/ANZ/AANT/TD
H34	• Inside edge L1949 • Playa interior L1949 • Margelle intérieure L1949 • Innerer Rand L1949 • Bordo interno L1949 • Binnerand L1949 • Bordo interior L1949	620004698/J00	4
H35	• Outside edge L2094 • Playa exterior L2094 • Margelle extérieure L2094 • ÀuBerer Rand L2094 • Bordo esterno L2094 • Buitenrand L2094 • Bordo exterior L2094	620004698/I00	4
H36	• Inside edge L1949 • Playa interior L1949 • Margelle intérieure L1949 • Innerer Rand L1949 • Bordo interno L1949 • Binnerand L1949 • Bordo interior L1949	620004698/K00	4
H37	• Outside edge L2094 • Playa exterior L2094 • Margelle extérieure L2094 • ÀuBerer Rand L2094 • Bordo esterno L2094 • Buitenrand L2094 • Bordo exterior L2094	620004698/L00	4
H38	• Edge L2970 • Playa L2970 • Margelle L2970 • Rand L2970 • Bordo L2970 • Rand L2970 • Bordo L2970	620004700/G00	8

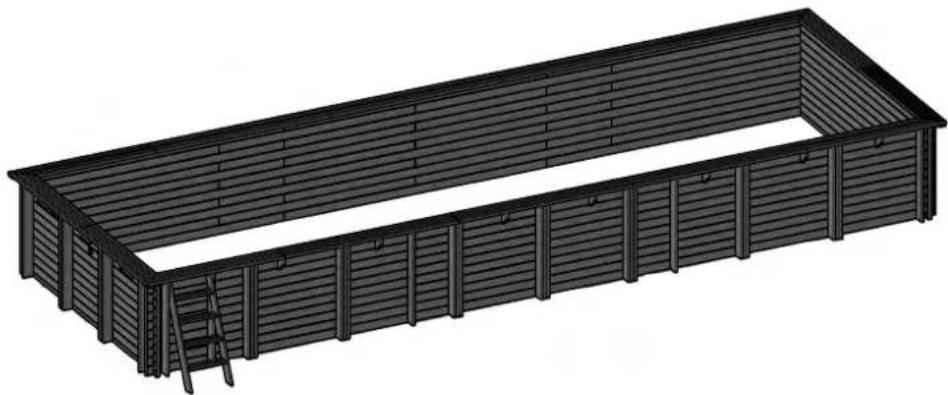

Ref. 788032

EN INSTALLATION DRAWING
ES PLANO DE INSTALLACION
FR PLAN D'IMPLANTATION
DE AUFSTELLPLAN
PIANO DI INSTALLAZIONE
TIPS VOOR DE VEILIGHEID
PLANO DE INSTALAÇÃO

REF/REF /HINWEIS/RIF	DENOMINATION/DEMONIMACION /BEZEICHNUNG/DEMONIMAZIONE /BENAMING/DEMONIMACÇÃO	CTD/QTÉ/ANZ /AANT/TD	REP
620004698/D00	BAST BSK 46x133x4000	1	24
620004698/O00	BAST DEP 46x66x4000	2	1
620004700/D00	BAST FIN C 46x79x4000	2	2
620004702/E00	BAST FIN G 46x79x3985	4	3
620004698/E00	BAST HSK 46x145x4000	1	4
620004698/C00	BAST REF 46x133x4000	1	5
620004698/N00	BAST STD 46x133x4000	16	25
620004700/C00	BAST STD C 46x133x4000	10	26
620004646/AEO	BAST STD C 46x145x3000	20	21
620004702/D00	BAST STD G 46x145x3000	20	22
620004702/C00	BAST STD C 46x145x3985	20	23
620004698/F00	BAST SUP 46x145x4000	1	6
620002255	CACHE L 22x56x1400	8	7
620001465	CORBELET 46x145x225	21	8
620004462	ENTRETOISE 22x56x1400	18	9
620004504	LIM D ECH 36/145/1,612	1	10
620004503		1LIM G ECH 36/145/1,612
620004488		4MARCHE ECH 28x245x586
620004698/L00	MARG EXT D 36x145x2094	4	13
620004698/I00	MARG EXT G 36x145x2094	4	14
620004698/K00	MARG INT D 36x145x1949	4	15
620004698/J00	MARG INT G 36x145x1949	4	16
620004702/F00	MARG STD 36x145x2635	12	17
620002246	PLANQUE JONCTION 28x145x250	4	19

Dimensions in mm

Cotas en mm

Cotations en mm

Hohenangaben

in mm

Livello in mm

Afmetingen in mm

Cotas em mm

IDENTIFICATION/IDENTIFICACION/REPÉRE/KENNZEICHNUNG/IDENTIFICAZIONE/IDENTIFICATIE/IDENTIFICACÇÃO/	DENOMINATION/DENOMINACION/DÉSIGNATION/BEZEICHNUNG/ DENOMINA-NAZIONE/BENAMING/DENOMINAÇÂO/	REF/RÉF/HINWEIS/RIF	CTD/QTÉ/ANZ/AANT/TD
H34	• Inside edge L1949 • Playa interior L1949 • Margelle intérieure L1949 • Innerer Rand L1949 • Bordo interno L1949 • Binnerand L1949 • Bordo interior L1949	620004698/J00	4
H35	• Outside edge L2094 • Playa exterior L2094 • Margelle extérieure L2094 • Àußerer Rand L2094 • Bordo esterno L2094 • Buitenrand L2094 • Bordo exterior L2094	620004698/I00	4
H36	• Inside edge L1949 • Playa interior L1949 • Margelle intérieure L1949 • Innerer Rand L1949 • Bordo interno L1949 • Binnerand L1949 • Bordo interior L1949	620004698/K00	4
H37	• Outside edge L2094 • Playa exterior L2094 • Margelle extérieure L2094 • Àußerer Rand L2094 • Bordo esterno L2094 • Buitenrand L2094 • Bordo exterior L2094	620004698/L00	4
H38	• Edge L2635 • Playa L2635 • Margelle L2635 • Rand L2635 • Bordo L2635 • Rand L2635 • Bordo L2635	620004700/F00	12

Dimensions in mm

Cotas en mm

Cotations en mm

Hohenangaben

in mm

Livello in mm

Afmetingen in mm

Cotas em mm

EN

Omdelinerenderandenperfectopelkaar aan te laten sluiten,is het belangrijk om allematentrespecteren.

NL

De filtergroep en in het bijzonder de elektrische pomp van het zwembad moeten verplicht op een afstand van tenminste 3,5 meter van het bassin worden geplaatst (elektrische standard NFC-100).

LOZEN VAN WATER

Het onderhoud en het winterklaar makev van het filter vereisen het lozen van water. Het is van het grootste belang rekening te honden met het leg latenten lopen alvorens de filtergroep te installereren.

FILTERLEIDING

Indien u de filterleidingen onder de grond wilt plaatsen, is het onontbeerlijk om ze te beschermen gegen het risico op beschadigingen. Voorzie ze van omhulsel voor u ze onder de grond plaatst.

ORIENTATIEVANHETBASSIN

Het bassin moet zodanig
worden geplaatst dat de
skimmer zich met het gezicht op
de overheersende windrichting
behindt.

De skimmer is een zeer** belangrijk element binnen het filtersystem met algid met zich gezicht op de overheersende wind要去 worden geinstalleer. De optimale filtering van het zwembadwater hang af van de zuigcapaciteit en van de juiste plaatsing van de skimmer.

GRUPO DE FILTRACAO

Dit is een bepalende fase tijdens de aanleg van uw zwembad. Er moet worden aangevangen met een aaantal werkzaamheden, zoals de Voorbereiding van het terrein, de betonvloer, de afvoer... dit kan vragen om de hulp van professionals die weten hoe ze de juiste oplossingen要去en uityoeren.

Kies een ideale plaatsuit, zo zonnig mogelijk, maar houd waar bij rekening met deplaatselijke normen (afstand tot de grundscheiding, publieke erfdiesthaarheid, leidingnetwerken...) en de landschapsinrichting na installmentie van het zwembad.

Bepaal de plaatsing aan de hand van de grondverkenning, waarover u leest in het hoofdstuk'Grondlijnen uitzetten'.

U kurz uw zwembad op deze drie manieren installeren: Afbeelding 1

De filtergroep moet zich onder de waterspiegel van het zwembad bevinden en idealiter op gelijkiveau met de zwembadvoer; zoniet loopt u het risico dat de pomp zich uitschakelt. De filterpomp moet zo worden geplaatst dat hij beschermd is gegen voor waterspatten, overstromingen en vochtigheid, op een droge plek en goed geventileerd. Als dit Niet gebeurt,+knen de metalen onderdelen en de motor van de pomp schade opopen Vermijd het installereren van uw zwembad in recent aangevulde of onstabiele grond. Welk type installmentu ook kiest, za het nodig+zijn om het terrein uit te graven en het voor te bereiden om te effenen.

Let op: in geval van hellende terreinen, is het van het grootste belang het af te graven om het terrein vlak te maken.

Moet de installation op een betonvloer worden uitgevoerd, moet deze een dikte van minsten 17 centimeter hebben. De montage van het bassin kan worden uitgevoerd nadat het beton volledig is uitgehard (3 weken). De filtergroep moet zich onder de waterspiegel van het zwembad bevinden en bij voorkeur op het het niveau van de bodem van het zwembad.

• 1 elektrische schroefboor (met torx-koppen N° T15, T20, T25) • 1 boormachine met boren voor hout Ø4, Ø6 en Ø10, voor beton Ø10 en voor metaal Ø5 • 1 stanleymes • 1 waterpas • 1 meetlint • 1 rubberen hamer

• 1 hamer • 1 schroevendraier • 1 sleutel 19 • 1 ijzerzaag • 1 houtzaag • 1 ballpoint • PVC-plakband

• Teflontape (PTFE tape) • Dubbelzijdig plakband of nietpistol • Handschoenen • Lijmklem

Montagetijd (los van de Voorbereiding van het terrein en het vullen): 2ragen met minstens 2 Personen 8

FERRAMENTAS

Zet de vorn van uw zwembaduit op de grond waarbui gebruik maakt van de eerder genoemde afmetingen.U kunt waarbui gebruik maken van latten en touw.
Als uw zwembad geheel of gedeeltek verdiept wordt aangelegd, zorg dat er een extra 50 cm van de omtrek wordt uitgegraven voor mer bewegingsvrijheidijdens de montage.

BETONPLAAT:

De installatie de uw zwembad vereist het aanleggen van een gewapende betonvloer met verzels of gelaste betonwlecht. Het beton moet 350kg / m3 wegen (normering C125 430). We raden u aan contact op te nemen met een aannemer voor de aanleg van deplaat.

Indien de installatione deels of geheel verzonken is, dienen alle resten te verwijderen van hout, takken o wortels die gevoelig zijn om met de tijd te vergaan. Leg rondon het zwembad od daar vlaikbij gen bekisting aan van een houtsoort die niet is behandeld voor gebruik waar bij het in contact komt met de aarde. Pas op het deel dat ondergronds kocht gen extra behandeling toe. Het aanbrengen van teer of vernis die niet microporeus is, is niet toegestaan. Verzeker u ervan dat het hout de mogelijkheid heeft om te *ademen', kijk hiervoor in het hoofdstuk Voorbereiding van het terrein'.

LAJE DE BETAO:

DIMENSOES INTERIORES:

De aanbevelingen voor zwembaden die geheel of geedeeltelijk veriept worden aangelegd, zijn efectief binnen de context van inbouwen in een terrein dat nicht vochtig is. Het is wenselijk dat de basisinstrumenties worden aangepast om beperkingen te voorkomen die samenhagen met de grondsoort (bijvoorbeeld klei) of de overdadige aanwezigheid van water in de grond (bronnen, waterstromen...). Met het oog op het voorkomen van een overschot aan vocht in uw grond, is het nodig om een drainagesystem onder en rondon het zwembad te installereren tezamen met de aanleg van een decompressieput.

In alle gevallen, is de aanwezigheid van een aangepast afvoersystemeoodzakelijk om te voorkomen dat er water blijft staan met als mogelijk gevolg bodemverontreiniging evenals aantasting van het frame (houtrot, verrorming van het frame,...). Om een een planning van hoge kwaliteit te garanderen, kan het advies van een specialist als zeer waardevol worden ervaren. NOOIT MONTEREN OP: Een terrein dat hellend, oneffen is, of dat uit zand of zachte grond

bestaat, of wanner het sten bevat.

HER MARKEREN VAN DE PLAATS VOOR INSTALLATIE

Wanneer we de plaats (die volkomen genivelleerd dient te zijn) voor de ligging van het zwembad eenmaal hebben uitgezocht gaan we over tot het markeren waarvan. Het terrein markeren met behulp van houten palen, schrovedraier, trechter (of een plastic fles), meel of kalk en een touw. Aangeraden worden, voor het markeren, de gehele benodigde oppervakte te nivellenen (die alaar gelang het model van zwembad in de rechthoek gecentreerd moet zijn) opdat bij de montage gemakkelijker en met ruimte gewerkt kan worden.

Om te voorkomen dat uw grond een overdaad aan water vasthoudt, is het nodig van een drainagesystem onder en om het zwembad te installeren evenals de constructie van een decompressieput.

NIVELLEREN

In het geval van nivelling van het terrein moeten we nooit aarde bijvoegen op de plaat waar deze ontbreekt, we graven altijd uit waar waar deze teveel aanwezig is. Op deze manier zullen we de stabiliteit van het terrein garanderen. In eider geval moeten we al het onkruid, de wortels, stenen enz...verwijden. Het proces van de nivelling van het terrein is zeer belangrijk: besteedaar de nodige tijd en aandacht aan zodat uw zwembad op de juiste manier+zijn plaat vindt op het uitgekozen terrein en u zult problemen voorkomen. Wijze voor nivelling: met gebruik van lange houten latten. Plaats deze in de grond op het uitgekozen en schon terrein, waarin met behulp van een metselaarsmeetlat (aluminium) en een waterpas onderling genivelleerde rechthoeken (of vierkanten) worden gezormd. Wanner alle latten zich op bezelfde hoogte boenden en de overtollige aarde is verwijderd hunne nieet-genivelleerde plekken worden geld (met schone aarde, of zand), waarna de aarde opnieuw moet samengedrukt worden en genivelleerd. Het is belangrijk dat de zone goed samengedrukt is zodat het terrein nicht inakt wannever het zwembad geld vordt. Raadpleeg een vakman: een aannemer, een tuinman, enz. Afwerking: Over het schone en genivelleerde terrein strooien we een fijnlaag (maximaal1 cm) gezeefd zand uit. Deze begieten we en stampen we aan (met een tuinpletter). We controeren de juiste nivelling. Gebruik het zand Niet voor het nivellenen van het terrein. De afwerking dient volmaakt te zijn.

Belangrijk: Indien de bodem Niet is gestabiliseerd, is het verplicht de aanleg uit te voeren op een betonvloer in plaats van op het zandbed.

De betonplaat moet perfect geegaliseerd en gladgestreken zijn, om eventuele onvolkomenheden te vermijden.

We raden u aan de hulp in terocpen van een aannemer voor de aanleg van deplaat.

Afhankelijk van de aard van het terrein, is het van belang om een periferisch afwateringssysteme teplaaten en dit aan te sluiten op een decompressieput. De put wordt gegraven voordat met de aanleg van het zwembad wordt begonnen en zo wordt ook voorkomen dat de uitgraving tijdens de werkzaamheden volloopet met water. Het moet zich vlak bij het bassin bevinden, enkele centimeters onder het diepste punct ervan en het moet reiken tot aan de oppervlakte. De decompressieput wordt aan de natste kant geplaatst. Start de werking als afvoer zodia er infiltraties van water of modder optreden, waarhat het water veel sneller omhoog kan komen

door en slang dan via de grond.

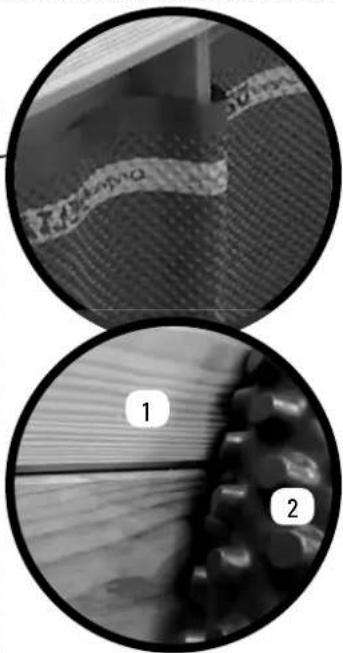

1-Houten frame
2-Rol HDPE-noppenfolie ter bescherming en voor drainage

PREPARACÉO DO TERRENO

Het is absolutnoodzakelijk om het metalen frame te monteren, ongeacht het type installmente dat wordt uitgevoerd.

Allereerst moeten beside delen worden vastgemaakt aan de metalen delen zodat ze een «L» vormen, zoals is aangegeven op afbeelding 2.

*Enkele zwembadmodellen worden geleverd met een voorgemonteerd «L»-stuk, in welt geval deze stap nicht hoeft worden uitgevoerd.

Zet het frame in elkaar volgens afbeelding 3. Het frame moet worden geplaatst op het moment dat de betonnenplaat worden gestort.

PT MONTAGEM

Plaats de frames volgens de aanwijzingen op het bijgelerde plan op de bodem van de uitgraving. Verzeker uervaan dat de verticale onderdelen helemaal loodrecht staan. Plaats het metalen vlechtwerk en pas het aan hier het oppervlak dat de betonplaat za innemen. Het is absolutut noodzakelijk het frame en de betonplaat aan te leggen. De afmetingen van de betonplaat要去en minsten 25 cm breder zich dan de binnenzijden van het bassin.

POSICIONAMENTO

Weergave van de betonplaat

Bij grote lengtes, zijn er geen metalen beugels om de hoeken vast te zetten.

Daarom is het nodig om de IPN's op een afstand van 5610 mm te houden (zie afbeelding 4). De breedte van de hoeken van dekleine panelen is 1015 mm.

Het vlechtwerk zorgtervoar dat het beton mer weerstand heefn en voorkomdt hij kan breken vanwege zinstifheid. om het op de plek blijven zitten van het vlechtwerk te verbeteren, wordt aangeraden om de uiteinden van het vlechtwerk om te buigen. Het ijzer mag zich onder geen enkele voorwaarde op minder dan 30 mm van de buitenrand van het opgeleverde betonwerk bevinden.

Wacht 3 weken totdat deplaat geheel is uitgehard voordat u verder gaat met de installmentie van uw zwembad.

Voordat u begint met de installmentie van de structuur, is het absolutoodnoodzakelijk dat u de betonplaat reinigt om alle vuiddeeltjes (steengruis, zand, takjes, bladeren) te verwijdersen enervoortzorgendat alle oneaffenheden van het oppervlak zijn weghealaard.

N Verbind de stukken zonder dat ze elkaar overlappen.

• Laat er geen vouwen in zitten.
• Verbind de randen van de stukken met elkaar met eenzijdig plakband

NL Rol de bodembedekking af en snijd elk stuk af. (Het is better een schaar te gebruiken dan een stanleymes)

• Snij 3 stukken van 800 cm van de rol, van 1,45 m breed.

De afmetingen van de resulterende deken moeten 800× 435cm zich. Rol de deken af waar bij u rekening houdt met uw keuze hoe u het zwembad wilt orienteren. Het zwembad worden op de bodembedekking geplaatst.

N Verbind de stukken zonder dat ze elkaar overlappen.

• Laat er geen vouwen in zitten.
• Verbind de randen van de stukken met elkaar met eenzijdig plakband

NL Rol de bodembedekking af en snijd elk stuk af. (Het is better een schaar te gebruiken dan een stanleymes)

• Snij 3 stukken van 800 cm van de rol, van 1,45 m breed.

De afmetingen van de resulterende deken要去en 800× 435cm zich. Rol de deken af waarbju rekening houdt met uw keuze hoe u het zwembad wilt orienteren. Het zwembad worden op de bodembedeking geplaatst.

N Verbind de stukken zonder dat ze elkaar overlappen.

• Laat er geen vouwen in zitten.
• Verbind de randen van de stukken met elkaar met eenzijdig plakband

NL PLAATSING VAN DE PLANKEN: Plaats de planken in 'proefopstelling' zodat ze de omtrek van het bassin aangeven.

PLAATSING VAN DE EERSTE RIJ PLANKEN: Construeer de eerste rij door het plaatsen van planken (A30), (A29) en (B15) zoals te zien is op afbeelding 6. Plan de vom van het zwembad aan waar bij u gebruik maakt van de interne afmetingen die zich aangegeven op het montageplan (Zie pagina 42-43). Het plan geeft interne afmetingen van het zwembad aan voor de verschillende gegenover elkaar ligende diagonale lijnen.

PT DISPOSICAO DAS TÁBUAS: Prepare as tábuaas «de prova» formando a silhueta do tanque.

SPECIFIEKE PLANKEN: Uitstroommonstuk: plaat de plank die special het uitstroommonstuk is (E15) waar bij het gefreesde gat aan de buitenzijde van het zwembad worden geplaats.

gefreesedgatbuitenzijde

NL PLAATSING VAN DE PLANKEN: Plaats de planken in «proefopstelling» zodate ze de omtrek van het bassin aangeven.

PLAATSING VAN DE EERSTE RIJ PLANKEN: Construeer de eerste rij door het plaatsen van planken (A30), (A29) en (B15) zoals te zien is op afbeelding 6. Plan de vom van het zwembad aan waar bij u gebruik maakt van de interne afmetingen die zich aangegeven op het montageplan (Zie pagina 44-45). Het plan geeft interne afmetingen van het zwembad aan voor de verschillende gegenover elkaar liggende diagonale lijnen.

PT DISPOSICAO DAS TÁBUAS: Prepare as tabuas «de prova» formando a silhueta do tanque.

SPECIFIEKE PLANKEN: Uitstroommonstuk: plaat de plank die special het uitstroommonstuk is (E15) waar bij het gefreesde gat aan de buitenzijde van het zwembad worden geplaats.

esde gat buitenzijde

SPECIFIEKE PLANKEN: Uitstroommonstuk: plaat de plank die special het uitstroommonstuk is (E15) waar bij het gefreesde gat aan de buitenzijde van het zwembad worden geplaats.

gefreesedgatbuitenzijde

Monteer de houten trap en gebruik hem als patroon om de afstand te bepalen tussen consoles die de trap ondersteunen.

LEIA ATENTAMENTE ESTAS INDICACOs ANTES DE APARAFUSAR QUALQUER PECA A SUA PISCINA

NL De stand van de console en van de verstevigingen zich aangegeven op het montageplan (Zie pagina 42-47). Ook kunt u de houten trap gebruiken om de consoles teplaatsen, zich het hoofdstuk over de trap.

CONSOLES

A· Breng het bovenste deel van de consoles op lijn met de laatste plank. Houd de consoles op hun plek.
B-Boor gaten in de planken met een houtboor van 6 mm vanaf de binnenkant van het zwembad.
- Controller systematisch of het bovenste deel van de console goed is uitgelijnd met de hoogte van de plank.
Zorg ervoor dat de schroefkop verzonken is in het hout.

Bij het plaatsen van de tweede schroef moet u rekening houden met de lengte ervan om te voorkomen dat deze aan de achterkantuitsteekt. Plaats hem zo dicht可想而知 het hout van het bovenste gedeelte.

• Breng het bovenste deel van de versteviging op lijn met de laatste plank. Houd de verstevigingen op hun plek. - Boor gaten in de planken met een houtboor van 0 6 mm. In 2 keer vastschroeven vanaf de binnenkant van het zwembad. - Zet eerst de bovenste verstevigingen vast en daarna de onderste (aan de 1e en de laatste plank). - Controller of de verstevigingen loodrecht zijn. - Besluit het assembleren van de verstevigingen door 1 schroef per plank teplaatsen en corrigeer eventuele verrormingen van het hout (planken). Controller systematisch of het bovenste deel van de versteviging goed uitgelijnd is met de bovenkant van de plank en dat de schroefkop verzonken is in het hout.

PTREFORCOS

• Plaat sierlijst L op de uiteinden van de planken. - Indien nodig, overtollige stukken van de sierlijst afsnijden, afhankelijkke van de hoogte van het bassin (afbeelding 10). - Zet de sierlijst L vast met behulp van 3 schroeven 4 × 60 gelijkmatig over de hoogte verdoeffel (afbeelding 11).

De montage van het frame zelf is nu gereed. Nu moeten alleen de randen nog worden geplaatst (zie het hoofdstuk randen).

Op dit moment van de montage, moet u het volgende hebben gedaan:

• De skimmer is met het gezicht aan de overheersende wind geplaatst. - Het paneel van het frame waartegen u de trap wiltplaatsen, is uitgekozen.

PI EMBELEZADOS L

• Situe o embelezador L sobre os extremos das tabuas. Corte o excende de embelezador segudo a alta do tanque se for necessario (figura 10). Fixe o embelezador L com a ajuda de 3 parafusos 4 × 60 distribuidos homogeneamente sobre a alta (figura 11).

Schroef 6x90 (1 schroef per paneel)

Parafuso 6x90 (1 parafuso por prancha)

Schroef 5x70 (4 schroeven die verdeeld worden aan de bovenzijde van elke versteviging)

De sierlijsten zijn extra verstevigingen waarmee het zichbare deel van de metalen onderdelen voor het zich worden weggewerkt. Ze worden op bezelfde manier aan het bassin vastgezet als de rest van de verstevigingen en+zijn voorzien van een dwarsbalk (afb. 12) om het frame van buitenaf voor het zich weg te werken.

Raadpleeg de plannen (Zie pagina 42-47).

De houten trap is bijgeleverd voor toegang tot het zwembad. Gebruik hem Niet voor andere doeleinden.

Monteer de houten trap en gebruik hem als patroon om de afstand te bepalen tussen consoles die de trap ondersteunen. In het geval dat het bassin een langgerekte vom heeft, worden de trap alleen aan een korte kanst geplaatst.

Centreer de houten buitentrap ten opzichte van de zijkanten.

Boor gaten met een houtboor van 0 10 mm in de 2 trapbomen en de 2 consoles.

Gebruik de trap Niet voor andere doeleinden dan die welke zich aangegeven in deze handleiding.

Maximaal toelaatbaar draaggewicht = 150kg

De trap VERPLICHT weghalen na ieder gebruik van het zwembad.

Afhankelijk van de hoogte van het bassin, kan het nodig blijken om de trap aan te passen.

Zaag de bomen van de trap op maat door te meten hoever hij uitsteekt (afbeelding 13) en teken een evenredig deel af op het onderste deel van de trapboom en zaag dat stuk eraf.
- Monteer de trap en plaats hem Zoals aangegeven op afbeelding 14.

NL Indien het zwembad halfverdiept is aangelegd, moet de trap worden ingekort om op maat te崽 voor uw zwembad. Om veiligheidsredenen als de ruimte tussen de grond en de eerste trede zich tussen de 89 en 230mm (afmeting A) bevindt, dieze ruimte sluiten door de trede van de trap die nicht worden gezrukt zodanig .... dat afmeting B kleiner is dan 89mm Daartoe doet u het volgende:
1-Verminder de lenghte van de trede met 12mm
2- Als afmeting A kleiner is dan 140 mm, verminder de bredte van de trede zodenig dat wanner u de trede in de ruimte daaronder installeert deze volledig is gesloten.
3-Monteer de aangepaste trede in de trap zoals op het bovenste schema is aangegeven, waar bij de boom van de trap van te voren is ingekort.

No caso de a piscina estar parcialmente enterrada, sera necessarioURTAR a escada para adaptla a piscina. Por motivos de segurance, se o espoço entre o solo e o primeiro degrau se situa entre os 89 e os 230 mm (cota A), feche este espoço fixando o degrau da escada que nao se utilizes de tal forma que a cota B sera inferior a 89 mm. Para isso, faça o segunte:

Er zich twee möglichkheden om de beschermende wanddeken te installereren.

DUBBELZIJDIG PLAKBAND (NIET BIJGELEVERD)

• Plak het dubbelzijdig plakband van paneel tot paneel, in lijn met het bovenste deel van de bovenste planken (afbeelding 15).
  Indien het hout een beetje nat of stoffig is, kut u het met schuurpapier gladder makez zatat de hechtig beter is.
• Controller of de wanden en de vloer schoon়n. Verwijder schroeven, resten, snippers, zaagsel...
• Rol de deken af in lijn met de bovenrand van de bovenste planken (afbeelding 16).
• Snij het uitstekende deel van de deken weg en verwijder eventuele fouwen.

NIETPISTOOL (NIET BIJGELEVERD)

• Niet het uiteinde van de deken vast, te beginnen vanuit een hoek.
• Rol de deken af in lijn met de bovenrand van de bovenste planken.
• Plaats elke 20 cm een Nietje (afbeelding 17).
• Snij het uitstekende deel van de deken weg en verwijder eventuele fouwen.

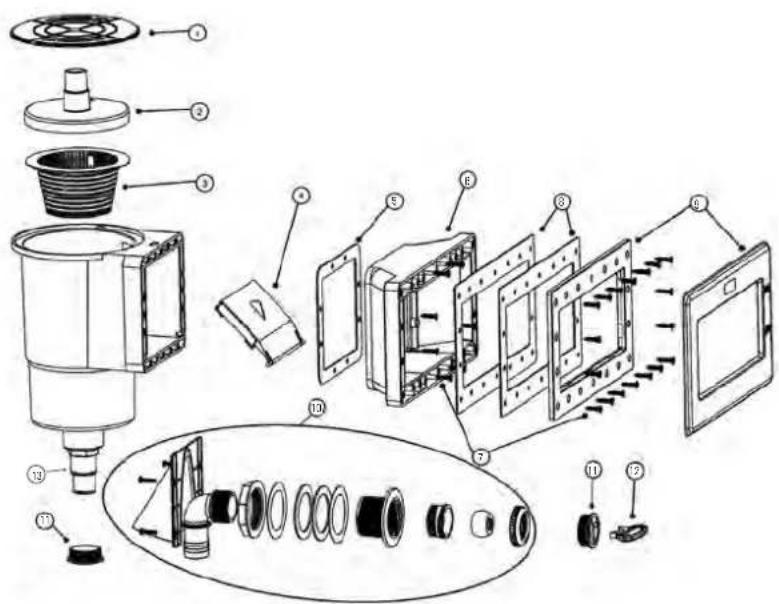

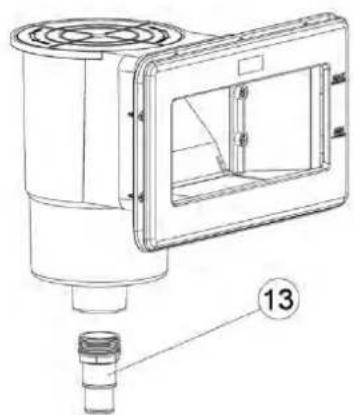

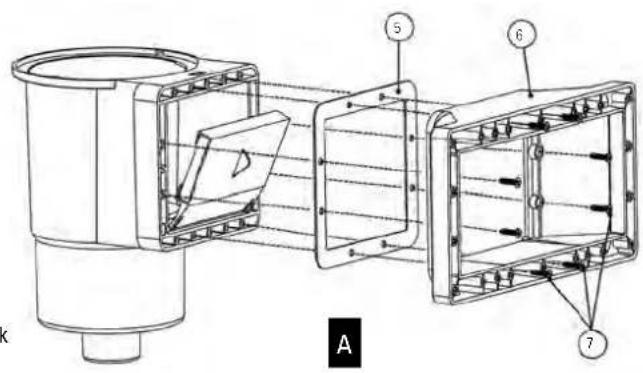

Bevestiging van de eerste pakking van de skimmer

Ne De skimmer is het punt waar het zwembadwateraar de filtering wordt gezogen.Zijn stand met het gezicht aan de overheersende windrichting zorgen ervoor dat eventuelfvui dat aan de wateroppervlakte drijft (stof, bladeren...) wordt opgevangen

INSTALLATIE

• Snij de deken af met een stanleymes. De snede要去 groter zichn dan het gat (omtrek van het gat + 2 cm).
• Zet de eerst waterdichte pakking (platte pakking) vast in de body van de skimmer

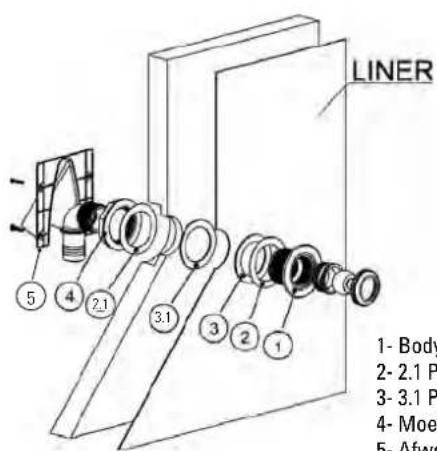

Ht uitstroommondstuk dient om gefilterd water in het bassin te laten stromen. Ga door de wand door het uitgespaarde gat in de voorgezaagde plank

INSTALLATIE

• Lokaliseer deplaats van het gat voor het mondstuk.
  Zet vanaf de binnenkant van het zwembad. een kruiselingse snede in de deken
• Snij de deken af met een stanleymes. De snede要去 groter zichn dan het gat (omtrek van het gat + 2 cm).
  De steel van de bodemreiniger van de skimmer worden enkel gebruikt voor het onderhoud van het zwembad.

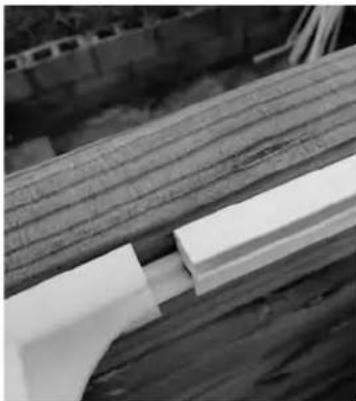

EN Continue positioning the white profiles as indicated below. Part of the profile must be introduced into the part of the profile, until it reaches the limit.
ES Siga colocando los perfiles blancos como se indica a continuacion. Tiene que introducir parte del peril bajo de la pieza, hasta que haga tope.
Place les profils blancs tel que cela est explique ci-apres. Vous neez introuuire une partie du profil dans la piece, jusqu'au fond.
DE Ga door met het plaatsen van de witte profielen zoals hieronder aangegeven. U moet een deel van het profiel in het stuk invoeren, totdat het stopt.
Continuare a posizioniare i profili bianchi come indicato di seguito. Occorre inserire parte del profilo all'internalo del pezzo, finché non si arresta.
NL Ga door met het plaatsen van de witte profielen zoals hieronder aangegeven. U moet een deel van het profiel in het stuk invoeren, totdat het stoot.
PT Colque os perfis brancos tal como se indica na imagem. Deve introduzir parte do perfil dentro da peca, ate ao fundo.

EN The piece should be fixed at both ends.
ES La pieza debe quedar fjada por ambos extremos
La piece doit être correctement fixée par les deux extrémités.
DE Das Teil muss später von beiden Seiten fixiert sein.
IT Il pezzo deve essere fissato ad entramble le estremita
NL Het stuk moet aan beiden uiteinden worden vastgezet
PT A peça deve ficar corretamente fixada em ambos os extremos

Let op: Deze delen hebben een esthetische functie. Het is goed mogelijk dat Niet alle hoeken even goed zullen aansluiten. Dit is afhankelijk van de temperatuur van de liner en het gemak om hem te kurenplaaten. Als de liner niert perfect wordt verdeld over het zwembad, za hij niert in alle hoeken even Mooi strak zitten. In dat geval is dat geen enkel probleem, en ook hoeft u zich geen zorgen te make, want het is een onderdeel dat slechts als versiering fungeert.

NL AANPASSEN EN VASTZETTEN VAN DE KLEMPROFIELEN: Breng het klemprofiel van de liner. Boor gaten in het klemprofiel met een boor van 4mm en begin op 50~mm van de rand. Het klemprofiel glikklopend aan de bovenste plankrand vastzetten met 5-7 schroeven(4x40). Verdeel de schroeven glikkmatig over het klemprofiel. Ga op bezelfde manier verder met de overige korte panelen.

Boor van te voren gaten in de planken.

Maak de binnenkant van de zwembadstructuhr schoon (zandkorrels, schroeven...) met een stofzuiger indien nodig.

• Controller of de junta van de skimmer op+zijn plek zit.
• Plaats de afsluieter aan de binnenzijde van de skimmer.
• Controller er geen enkele schroefkop uitsteekt vanuit het hout.

PT

Prima del suo posizionamento, il liner delve passare almeno 24 ore a una temperatura ambiente di 20^ . è necessario che il posizionamento del liner si effettuato a una temperatura esterna di almeno 15^ .
NL De liner moet tenminste 24 uer hebben doorgebracht bij een omgevingtemperatuur van minimaal 20^ Voordat hij geplaatst kan worden. De afmetingen van de liner is enkele centimeters korter dan de interne maten van het bassin, zodat er een strakgespannen installmentie van de liner kan worden verkregen.

Het is van het grootste belang dat deplaatsing van de liner wordt uitgevoerd bij een buitentemperatuur van minstens 15^gC . Het is ten zeerste aanbevolen om de liner enkele uren aan de zon bloat te stellen voordat hij wordt gemonteerd. Op die manier wordt hij buigzamer en daardoor is hetplaatsen makkelijker. Het is verplicht om de sticker met het serienummer te bewaren dat u op de liner aantreft. Voor ieder eventueel verzook voor aanspraak op de garantie, wordt dit serienummer verlangd. INSTALLATIE

Om deze stap uit te voeren, is het van belang dat u uw schoenen uittrekt, opdat de liner niet beschadigd.

A Betreed de binnenkant van het zwembad, reeds ontdaan van schoeisel.
B Plaats de liner in het midden van het zwembad (afbeelding 18) en ontvouw hem vanuit hier (afbeelding 19). Leg het geheel van de liner uit over de gehele omtrek gelijkmatig uit ten opzichte van de zwembadstructuur.
Lijn de onderste hoeken (hoeken van de onderste lasnaden) correct uit met de hoeken van het bassin (afbeelding 20).
D Steek het inhangprofiel van de liner in het klemprofiel (afbeelding 21).

De liner moet tenmiste 24 uur hebben doorgebrachy bij een omgevingstemperatuur van minimaal 20^ voordat hij geplaatst kan worden. Het is van het grootste belang dat de plaatsing van de liner wordt unitgeoverd bij een buitemperatuur van ministens 15^ .
0o n 15C no minmo. E altamente recomendavel expor o liner ao sol durante umas horas antes da sua montagem, de maneira que se flexibilize para facitar a sua colocacao. E obligatorio guardar o autocolante com o numero de série presente no liner. Para qualer eventual pedido de concessions de garantia, este numero de série sera exigido.

INSTALACAO

NL E Om de al geplaatste liner te verplaatsen, schuift u hem door het klemprofiel. Indien dit moeilijk gaat, kut u de liner iets terugschuiven waarbij u hem optit zodat u de verdekte rand nicht beschadigt. Verzeker u ervan dat de liner goed op+zijn plaats zit, zowel op de bodem als op de wanden, waarbij de spanning ervan overal gelijk is (met de punt van de voet, kut u de liner vanuit+zijn hoeken in de hoeken van de wanden duwen) (afbeelding 22).

Vul het zwembad met 2 centimeter water (afbeelding 23). Om deplaatsing van de liner te vergemakkelijken, gebruikt u bij voorkeur water dat Nieticht koud is.
Strijk de bodem van de liner glad om vouwen weg te halen en begin vanuit het midden aan de zijkanten. Ga verder met het vullen het zwembad. Als u nog steeds vouwen hebft, corigeer de spanning van de liner aan de wenden door hem door het klemprofiel te verschuiven. (Schuine vouwen op de wand geven een onjuiste plaatsing aan) (Afbeelding 24).

Het is van het grootste belang dat de hoeken van de liner overeenkomen met de hoeken van de vorm van het bassin.

Als de liner eenmaal is geplaatst, gaat u verder met het van het zwembad tot 10 cm onder het uitstroommondstuk.

Enkele weken na het vullen, za de liner een kleurverschil vertonen tussen het gedeelte onder water en het deel dat aan de lucht is. Deze verkleuring is normal en levert geen enkel gevaar op voor de strekte en/of andere eigenschappen van de liner. Om te voorkomen dat u een donkere streep die ontstaat door luchtverontreiniging gaat zien op de scheiding van het liner-deel onder water en het deel in de open lucht (waterlij genoemd), raden we u aan om de liner in dit gebied regelmatig te reinigen met een speciaal waarvoord boedeld product.

Deze zijaanblik toont de in een hoek geplaatste liner

Bij geheel of gedeeltelijk verdiept aangelegde zwembaden, is het onontbeerlijk om op te vullen met steenslag wat ten goede koit aan de afwatering rondom het bassin. De opvulling met steenslag langs het zwembad kan een loutere formaliteit lijken, omdat het op het eerste gezicht om weinig specifieke technische kennis vraagt. In werkelijkheid is het een operatie die veel delicater is dan wat het lijkt en waar bij bepaalde voorzorgsmaatregelen moeten worden genomen. Een onjuiste opvulling kan tot latere schade aan het zwembad en de+zijn omgeving leiden. Er要去 dus goed aandacht worden geschonken aan het te gebruiken materiaal en het uitvoeren van alle controles is het van het grootste belang. Voor het uitvoeren van de opvulling met steenslag, is het volgende van belang:

• Controller of alle hydraulische en elektrische apparatuur goed is aangesloten. - Controller de waterdichtheid van de leidingverbindingen en let waar bij in het bijzonder op de afgedichte delen. - Om verder te gaan, beschermt u eerst de leiding van de perifere afwatering door hem af te ekden met geotextiel. Het is belangrijk om het vullen van het zwembad parallel aan de opvulling met steenslag uit te voeren ook dat zodat druk van beiden kanten in evenwicht blijft en er tijdens de operatie geen verrormingen in het frame kuren ontstaan. Het advies is om de 1:3-techniek voor de opvulling te volgen (1/3 water en 1/3 steenslag). Het wordt aangeraden om bij de opvulling met steenslag te werkken met opeenvolgende lagen waar bij u de gehele omtrek van het bassin steeds volgt om net het risico te lopen at het frame beschadigd. - Plaats de beschemende HDPE-noppenfolie (niet bijgeleverd) om het bassin. De alveolaire beschemming moet ook over de betonplaat lopen en zich uitsstrekken maar de buitenkant hiervan. - Om verstopping van de afwatering te voorkomen, is het nodig om een vilen doek over en de naturuiijke grond te spannen (niet bijgeleverd) om de grond op zijn plaat te houden. - Installeer de perifere afwatering op de beschemming en sluit hem aan op de decompressieput, indien van toepassing. Als dit Niet het geval is, de afwatering verlogen over het terrein. - Vervolgens, de opvulling uitvoeren door compacte steenslag (kaliber 10/30) aan te brengen gegen de wanden - wat de afwatering za vergemakkelijnen. Deze opvulling moet tegelijk worden uitgevoerd met het vullen van het zwembad.

Opvullen met tuinaarde is verboden.

INFORMATIE: Een afwateringsystem, aan de voet van het zwembad maakt de continue afvoer van water maybek en op die manier, wordt voorkomen dat water kan optrekken aan het bovenste deel van de installment, waar lucht en aarde op elkaar inwerken en waar schimmel of houtrot kan ontstaan (onderstaand schema). Het ontbreken van drainage heeft tot gevolg dat water kan optrekken, wat aanzienlijk en permanent kan zichn en wat aantasting kan vorozaken aan waar aarde en lucht met elkaar in contact treden (onderstaand schema).

In het geval dat er een aanval is geconstasteerd en er geén drainagesystem bestaat, za de garantie geen verantwoordig nemen voor de schade.

Ghaja drenpante
Steenlag/grind voor drainage Brita drenante

Peripheral drainage
Drenaje periferico
Rusia de la fata
Drain peripherique
Purified Dominique
Peripanoramic Perioperative
Perifere alwatering
Drenagem periféca

REFILLING FITTING WITH KEY

Laat het zwembad gedeeltelijk vollopen, en stop wonneer het waterniveau ongeveer 4 cm onder de rand van de klep staat.

Merk de opening met een merkpen (A) en kaak een kruisvormige snede in het midden (B) van de opening met behulp van een cutter (MES) zonder de rand van de opening te overschrijden.

Breng vanuit het zwembad en via de zojuist gemaaakte inkeping (C) de terugvoerklep (No 1) aan, samen met een van de wrijvingsringen (No 2) en een van de naden (No 3).

De delen van de liner die aan de buitenkant van het zwembad waar buiten steken moeten zorgvuldig en precies worden afgesneden.

De andere pakking (No 3.1) worden vanaf de buitenkant geplaatst, vouw hem dubbel en steek hem door het paneel, zodat deze in contact blijft met de liner en het paneel. (C).

Plaats het andere wrijvingsring (No 2.1) aan en span ze stevig aan met behulp van de moer (No 4). Breng de waterslangvoort het terugkerende water, die van de uitlaufan de zuiveringsinstallatie aan het terugslagventiel loopt, in en zethaarvest met de klemring.

Belangrijk: Voordat u de mouwplaatst, eerst de afwerkingplaatsen.(No 5)

Controleer dat de klep van de zuiveringsapparatuur in de stand GESLOTEN (Closed) staat.

Bezoek ons op Youtube-kanaal zodat we u konnen helpen bij de montaje.

YouTube

1- Body van het mondstuk
2-2.1 Platte ronde pakking
3-3.1 Pakking
4-Moer van de body van het mondstuk
5-Afwerkingplaatsen

Installer de filtering voordat u verder gaat met het afsnijden van de van de liner.

SKIMMER

MONTAGE VAN DE SKIMMER

Alvorens de Skimmer in het zwembad te installereren moet men het sluisapparaat aanbrengen op de ingang van de skimmer.
Alvorens de Skimmer in het zwembad te installereren moet men het sluisapparaat aanbrengen op de ingang van de skimmer (No 5, Fig. 3). Breng verwolgens de naad (No 6) en de conische mond (No 7) aan, en schroef deze onderdelen vast met 8 schroeven (No 8) DIN7982 5,5x25, Zoals aangegeven in A.

BEVESTIGING VAN DE SKIMMER

Laat het zwembad verdier vollopen totdat het water een niveau 4 cm onder de opening van de skimmer in de wand van het zwembad bereikt. Snijd de liner precies rond de opening weg met een cutter (mes).

SKIMMER

A

• Voordat u verder gaat, verzeker u ervan dat de afsluiter van de skimmer is de juiste stand staan.
• Markee met een stift de stand van de bevestigingsschroeven op de liner.
• Plaats de tweede, platte vierkante pakking (5.1) en cervolgens de flens (8) gegen de liner, en lijn de gaten uit met de plaatsmarkeringen van de schroven.
  Zet de flens vast (6) op de liner met de 18 schroeven en begin met dem Boden (7). De druk van de bevestigingspunten op de voering moet constant zijn (kruiselings klemmen)
• Draai de schroeven eerst losjes aan om te(APen controleren dat het geheel correct geplaatst is,draai de schroeven verwolgens stevig aan, following the order indicated in C.
• Schroeft de slang-pilaarkoppeling vast die erder al is uitgerust (13) met teflon tape aan de body van het mondstuk, via de buitenkant van het bassin.
• Klik de decoratieve afdekking No 9 vast, erop lettend dat de niveau merktekens op de juiste positie terechtkomen (D).
• De liner op maat snijden met een stanleymes aan de binnenzijde van de skimmer. (E)
  Op dit moment moet de filtering worden geinstalleerd.

D

1-Deksel skimmer
2-Hulpdeksel
3-Mandje
4-Sluisapparaat
5-Aansluit
6-Conisch mondstuk
7-Zak met schroeven (26 DIN 7982 5,5X25 and 10DIN 7982 4,8X19)
8-Naad
9- Terugvoerklep
10-Sleutel
11-Overwinteringsstop
12-Sleutel
13-Slangadapter

E

NL MONTAGEAANWIJZINGEN: De filtergroep要去orden geplaatst op minstens 3,50m van het zwembad.

De onderstaande schema's zijn bedoeld om de richting van de watercirculatie te tonen. Raadpleeg de handleiding die bij de filtergroep is meegeleverd om de montage uit te voeren. Let op: Vul met filter voor 2/3 met schoon en gekalibreerd zand; gebruik slechts een kaliber, dit garandeert de goede werkinq van de filtering. (1) De kleuren en de verbindingen van de filtersystemen konnen per model verschillen. Raadpleeg de bijbehorende handleiding.

De multidirectionele aflsuiter bepaalt een circulatierichting. De markeringen "PUMP" "RETURN" "WASTE" zijn afleesbaar aan de in- en uitgangen van de afsluiter. De installmente van alle elektrische systemen moet worden uitgevoerd overeenkomstig de norm NF C15-100. Neem contact op met de fabrikant voor ieder type aanpassing aan een of meerere onderdelen van het filtersystem. De aanzuigpomp mag zich Niet boven de waterspiegel bevinden want dan bestaat de kans dat hij zichelf uitschakelt.

Alle schroefverbindingen moeten worden gemonteerd met bijgeleverd teflon antilekkage-tape *, behalve de verbindingen met O-ring. De teflontape moet gegen de schroefrichting in om de verbinding worden geld.

TERREIN EFFENEN: Eindig met het vullen van het zwembad. De waterspiegel moet zich bevinden tussen het bovenste dere deel en het midden van de skimmermond.

VERSCHILLENDE STANDEN VAN DE MULTIDIRECTIONALE AFSLUIER (4 OF 6)*: Wanner er veranderingen worden aangebracht in de stand van de multidirectionele afsluiter, moet de pomp alsijd zijn uitgeschakeld, zonder het risico te lopen dat het filter ernstige schade oploopt en de garantie vervalt.

1. STAND FILTERING (OF FILTER): Normale stand van de afsluier die er voor zorgt dat het water dat uit de pomp kommt via het bovenste deel van het filter binnenkomt en circuleert door het zand, waar alle onzuiverheden worden opgevangen. Het water wordt opgevangen in het rooster op de bodem en gaat terug maar het zwembad. De manometer die in het bovenste deel van het filter zit, stelt u in staat de druk te regelen. In het geval de druk met 0,2 bar toeneemt ten opzichte van de druk bij het in werkung zetten, is het nodig om het filter schoon te makeen.

1. STAND RECIRCULATIE / CIRCULATIE**: Stand die wordt gebrukt opdat het water door het waternetwork circuleert zonder door het filter te passeren. Deze möglichkeid wordt toegepast om het water terug te laten stromen wonneer er een product aan moet worden toegevoed aan het zwembadwater of wonneer u een handled aan het filter moet uitvoeren, want in dit geval is het filter geisoleerd en het water dat via de pomp loopt wordt meteen weer in het zwembad geloosd. * Enkele modellen worden geleverd met een 4-weg-aftsluer (beschikbare opties: Filtering, Wasser, Legen/Lozen, Sluiten of Winterklaar make).

** Deze standen verwijzen enkelaar de 6-wegs-aftsluiter.

De rand is samengesteld uit 2 tableaus, een voor binnen en de ander voor buiten. Bekijk de plannen (Zie pagina 42-47).

VOORBEREIDING

Voordat de rand wordt vastgezet, gaat u verder met het in positie brengen van alle tableaus in proefopstelling, waar bij u het montageplan aan het einde van de handleiding volgt, zonder ze vast te schroeven, om de spelimgelijkmatig te verdelen.

• Laat de rand waar binnen toe uitsteken om als «golfbreker» te fungeren.

BEVESTIGEN

• Het is nodig om in de randdelen vooraf gaten te boren met een houtboor van 4 mm om een stevige en duurzame fixatie te bewerkstelligen. Voor de montage, gekruik de rvs-schroeven 4 x 60 mm die schuin要去en worden ingeschroefd (in het geval van gekruik aan buitenzijde) aan de onderkant van de sleuven.
• Als u alle randen op hun plaats hebt gezet, doorgaan met vastschroeven op het niveau van de consoles.

BORDOS

• Plaats houtplaten onder de randen in de hoeken en zet ze vast met 4 schroeven (4x40).

PLACA SOB OS BORDOS

Op het paneel waarin de skimmer worden geplaatst, alleen de buitenste rand op maat uitsnijden die zich op de helft van de afstand tussen de steunbalken bevindt (afbeelding 1). Het luike要去 zich precies in het midden van de steunen bevinden (afbeelding 2).
Zet het toegangsluike van de skimmer vast met het bijgeleverde scharnier.
- Om het scharnier te monteren,plaatst u het luikje gegen de binnenrand.

PT PRAIA DE ACESSO AO SKIMMER

Monteer de bovenste trapeuning (1) en de onderste (7) door het ene deel in het andere te steken (afbeelding 25). Steek de sporten (6) in de trapeuningen met behulp van de bouten (8), de ringen (4) en de moeren (9).

• Plaats de doppen (10) op de leuningen om te voorkomen dat de trap de wand van het zwembad beschadigd.
• Wanner de trap is gemonteerd,plaatshaar aan de rand met de trapeuningsteun (5) volgens patroon
  Zet de trapeuningsteunen vast (5) met behulp van de schroeven (3) en de ringetjes (4) (afbeelding 26).
• Plaats de sierlijsten (2).

Het gebruik van filtering met zout kan leiden tot aantasting van uw roestvrijstalen trap, wat Niet door de garantie zal worden gedekt.

Gebruik deze trap Niet voor andere doeleinden dan welke+zijn aangegeven in deze handleiding. Maximaal toelaatbare gewicht: 150kg

Tijdens het eerste gebruik is het verplicht om een wassing van het filter uit te voeren (zie: Onderhoud van het filtersystem). De filtering is een mechanische behandeling die het maybek maakt om zwembadwater te reinigen door het verwijderen van onzuiverheden en verontreinigende deeltjes. Het geheel van het hydraulische circuit en de waterzuveringsgroep is een essentieel element voor de goede werkig van het filtersystem. Het filtersystem moet coherer zijn: De afmetingen van het filter moeten proportioneel zijn aan het watervolume van het zwembad en aan het rendement van de pomp. De filtering is Niet antibacterieel. Om die reden is het verplicht om het aan te vullen met een product (of een system) voor het desinfectoren van het water.

TIJDSDUUR FILTERING

In de periode van het一年多 dat de zwembadkit worden gebruikt, moet het filtersystem dagelijks in werkung worden gesteld en gedurende een periode die lang genoeg is om een complete verversing van het watervolume te garanderen. In theorie, gebruikt u de volgende berekening:

(T^ van het water / 2) = aantal uren filtering

Vaak komt dit er in praktijk op neer dat er 4aar voor en 4aar na het middaguur wordt gefilterd.

Het met tussenpozen lately werken (elk uw starten en stoppen) worden afgeraden odomat op deze manier Niet het gehele watervolume worden ververst.

WERKINGSPRINCICE:

De skimmer stofzuigt het water van uw zwembad (dit element, en vooral de filternetjes die bladeren en andere grove stukken rommel opvangen,要去en heel schoon zich). Het water stroom verrolgens door de leidingen en komt in een pomp met voorfilter * (aar filtert een ander netje de middelgrote rommel eruit, en waarom is het belangrijk om dit netje goed schoon te houden voor een goede werkinq).

De pomp stwht het water naar een filter dat alle zweveende vuiddeeltjes vasthoudt door zichn filtemateriaal. Dit filter werkt met zand. Het water dat al is gefilterd, stroom terug hier het zwembad. Deze constructie kunt u beheren, programmeren en beschermen via een elektrische unit (optioneel). Het water van uw zwembad moet worden onderworpen aan een fysische en chemische behandeling om zichn transparantie te behonden en een geheel veilig bad te garanderen. Het is nicht aanbevolen om het zwembad met opgeprompt wat te vullen, dit om alle risico's te vermijden op chemische reacties en verkleuring van het water.

U MOET ZICH ER ALTIJD VAN VERZEKEREN DAT:

1. Het waterniveau correct is: dat wil zeggen, netiets boven het midden van de skimmer.

2. De netjes van de skimmer en van het voorfilter van de pomp zijn schoon.

3. Het hydraulische circuit is gecontroleerd en de standen van de aftsluiters geverifieerd.

4. De filtering kan in werkung worden gesteld en de druk moet worden afgelezen op de manometer (afhankelijk van het type en van de stand van de technische ruimte ten opzichte van het zwembad).

VERBOD OM HET ZWEMBAD TE BETREDEN INDIEN HET FILTERSYSTEEM IS BEsCHADIGD

• Afhankelijk van model

ONDERHOUD VAN HET FILTERSYSTEMEEM

SCHOONMAKEN VAN HET FILTER

Deze procedure moet telkens worden uitgevoerd als een filter moet worden schoongemaakt. Wanner de druk met 0,2 bar toeneemt ten opzichte van de druk bij het in werkig zetten, is het nodig om schoon te makeen zoals hieronder wordt uiteengezet. Verzeker u ervan dat de afvoerslang (niet bijgeleverd) correct is aangesloten op de verzamelaar van de multidirectionele aflsuieter: zodenig dat er water kan worden geloosd wanner het zand of het filter wordt gewassen.

1. Schakel de filteringuit.

2. Zet de multidirectionele aflsluiter in de stand BACKWASH.

3. Zet de filtering in werking en 2 a 3 minutes latent draaien.

4. Zet de filtering opnieuwuit, zet de multidirectionele afsluiter in stand TERUGSPOLELEN en zet de filtering weer in werking gedurende 30 seconden.

5. Stop de filtering en zet de multidirectionale aflsluiter in stand FILTEREN.

6. Zet de filtering weer in werk ing en controller en de druk juist is.

SCHOONMAKEN VAN HET BASSIN

1. Sluit de slang aan op de bodemreiniger.

2. Plaats de bodemreiniger en het water.

3. Vul de waterslang door hem voor een uitsroommondstuk te honden.

4. Plaats het andere uiteinde in de steel van de bodemreiniger.

5. De bodemreiniger moet langzaam worden bewogen (om te voorkomen dat er vuil opdwarrett) en zonder hem uit het water te halen, om te voorkomen dat de pomp zich uitschakelt.

6. Wanner het schoonmaken klaar is, het filter reinigen voordat hij in zijn gebruikelijke stand worden teruggezet

AANBEVELINGEN:

• Het is verplicht te controleren of de afzuiqopeningen Niet zich geblokkeerd.

• Het is verplicht de filtering UIT te schakenen gedurende onderhoudswerk aan het filtersystem.

• Controller regelmatig het smeergehalte van het filter.

Voor het onderhoud en het winterklaar makes van het zandfilter is het nodig water te lozen. Het is van het grootste belang rekening te houden met lozen bij de installmentie van de filtergroep.

WATERBEHANDELING

Welk filtersystem u ook gebruikt, het is aluid nodig om het zwembadwater chemisch te behandelen om bacterien en micro-organismen te vermietigen en om de ontwikkeling van algengroei te voorkomen. U kurz verscheidene steriliserende producten gebruiken, zaals chloor, broom, zuurstof, etc. Vraag een verkoper om advies over producten voor waterbehandeling voor zwembaden om een keuze te make. In de eerste plaats, moet de pH-waarde worden gecontroleerd door middel van een testkit. Houd er reckening mee dat de testflessen slechts een jaar houdhaar zijn. De ideale waarde voor de pH ligtussen 7,2 en 7,4 en voor CHLOOR is dat 1,5. Corrigeer de waarde d.m.v. pH-correctoren (pH-verhogend of pH-verlagend). De hoeveelheid product is proportieel aan de inhoud van uw zwembad. Voor de behandeling van uw bassin, raadpleeg de aanwijzingen die u kunt lezen op het product dat u voor uw zwembad heeft gekozen.

pH (zurtegraad): Het is verplicht de pH-waarde van het water altijd tussen 7,2 en 7,4 te houden omdat het water beneden deze waarde corrosief worden (vanwege

de zuergraad) en raken de metalen delen van het zwembad snel aangetast. Boven deze waarden is het water basisch en wordt de werkig van de behandeling in groote mate vermindert.

Chloortableten nooit direct in het bassin plaatsen. Daardoor «verbrand» de liner.

VEILIGHEIDSINFORMATIE

Voor het installeren en in gebruik nemen van het zwembad, dient u de informatie die in deze handleiding is verwat aandachtig door te lezen, goed in u op te nemen en na te leven. De mededelingen, instructies en de aanbevelingen betreffende de veiligheid hebben betrekking op enkele van de meest voorkomende risico's die bestaan bij vrijijdsbesteding in het water; deze beslaan echter Niet alle risico's en gezaren die zich zonden hunnen voordoen. Wees voorzichtig en kritisch, en gebruik vooral uw gezonde verstand bij het beoefenen van activiteiten in het water. Bewaar deze informatie zatat u alles op een later moment nog eens kunt nalezen.

Wonneer uw zwembad het einde van zijn levensduur hebft bereikt, moet het worden gedemonteerd, de verzillende materialen geschienen (o.a. plastic en ijzer) en ingeleverd op een door deplaatselijke gemeente aangewezen verzamelplaat.

Er moet altdn eerantwoordelijke volwssene aanwezig zirn die alef actef en voortdurend toeicht houdt met name op kinderen die niet kennen zwemmen of die dat nog niet goed kunnen (houd er rekening mee dat het risico op verdrinking het hoogst is onder kinderen jonger dan vij f aa).
Zorg eroor dat er steeds een verantwoordelijke volwassene aanwezig is die toezicht houdt op het zwembad, iedere keer dat het worden gebruikt.
- Het is wenselijk dat kinderen die nicht kuren zwemmen of die dat nog nicht goed kuren beschikken over personlijke beschermingsmiddelen wanner ze gebruikmaken van het zwembad.
Wanner het zwembad niet wordt gebrukt of wanner er geen toezicht aanwezig is, alle spelgoed eruit halen om te voorkomen dat kinderen zich in de buurt er van begeven.

Veiligheidsvoorzieningen

• Het is aanbevolen om een barrière te installereren (En, indien nodig, veiligeidselementen te installereren in deuren en ramen) om onbevoegde toegang tot het zwembad te voorkomen.
• Barrières, afdekzeilen, zwembadalarmen of vergelijklbare veiligheidsvoorzieningen zijn nuttig, maar vormen geén verwangng voor de voordurende controde door een verantwoordelijke volwassene.

Veiligheidsvoorzieningen

• Het is aanbevolen om reddingsmateriali (bijvoorbeeld, een reddingsboeij) paraat te hebben vlakbij het zwembad.
  Zorg ervoar dat er een goed werkende telefoon en een lijst met telefoonnummers van huldpdiensten voorhanden zijn in de buurt van het zwembad.

Veilig gebruik van het zwembad

• Moedig alle gebruikers aan, vooral kinderen, om zwemles te nemen.
• Leer reddingstechnieken (m.n. cardiopulmonaire reanimatie) en werk uw kennis regelmatig bij. Deze technieken konnen een leven redden in geval van mood.
  Leg aan alle gebruikers van het zwembad uit, 6k aan kinderen, welke procedures ze moeten volgen in noodgevallen.
  Duik nooit in een ondiep zwembad waar dit ernstig of dodelijk letset tot gevolg kan hebben.
• Maak geen gebruik van het zwembad nadat u alcohol, drugs of medicijnen heeft gebruikt die uw vermogen of bewustzijn beinvoeden om dat in een geheel veilige toestand te konnen doen.
• Indien het zwembad is afgedekt door afdekzeit, dient u het volledig van het wateroppervlak weg te halen alvorens het bad te betreden.
• Behandel het water van uw zwembaden en houd er goede hygienische praktijknen op na om gebruikers gegen watergerelateerde ziekten beschermen. Kijk na hoe u het water要去 beholdelen in de gebruiksaanwijzing.
• Houd chemische producten (bijvoorbeld: producten voor waterbehandeling, voor schoonmaak of om te desinfecteren) buiten het bereik van kinderen.
• Het is verplicht om de bijgeleverde pictogrammen op een zichbare plek op minder dan 2 meter van het zwembad teplaatsen.
• Plaats de verplaatsbare trappen op een horizontal terrein.

BELANGRIJK:

Alle apparaten die gevoed worden met 220 V, dieren zich op z'n minst op een afstand van 3,50 meter van de rand het zwembad te bevinden. Het toestel moet aangesloten op een geaard netwerk met een wisselstroomspanning van 230 V en 50 HZ, en moet beschermd zijn door een differentieelschakelaar (RCD) met een residuèle differentieelstroom van Nieteer dan 30mA . Lees de gebruksaanwijzing aanachtig en bewaar die voor toekomstige raadplegingen.

MOCHT U EEN PROBLEM HEBBEN... [RAADPLEEG ONS!

web: www.service-gre.com

• Stel het filtrationsysteme eenmaal per dag in werkung om van een volledige verversing van het watervolume verzekerd teijken en doe dit algid wonneer het zwembad Niet voor het bad in gebruik is (zie de handleiding van de zuiveringsinstallatie).

• Controller in de zomer regelmatig het verstoppingsniveau van de filter wanner het zwembad in gebruik is.

• Controller de schroeven, moeren en sluitingen (op roestvlekken).

• Het waterniveau van het zwembad moet algtd minstens tot op 15 cm vanaf de bovenrand van het zwembad worden gehandhaafd.

• Laat het zwembad nooit volledig leeglopen. Lage waterpeilen konnen het zwembad ernstig beschadenig.

• Het feit nicht de onderhoudsplichten te respecteren kan ernstige risico's voor de gezondheid opleveren, in het bijzonder voor kinderen.

• Het gebruik van een zwembadkit houdt in dat men de veiligheidsvoorschriften naleeft die in de onderhouds- en gebruiksaanwijzing staan beschreiben.

• Laat een zwembadkit nooit leeg buiten op de grond liggen.

• Reinig regelmatig de Liner P.V.C. en de streep van het waterniveau met Niet-bijtende middelen. Reinig regelmatig de verbindingsvouw van de bodem met de zijkant van de liner waar dit een zone is waarin het vuil zich gemakkelijk opehooppt. Mocht u per ongeluk een gaatie veroorzaken in de Liner dan kunt u dat repareren door once plakkertjes AR202 of V12 te gebruiken.

• De zomerovertrekken (isothermische) beschermen uw zwembad gegen insecten, stof, bladeren enz. en voorkomen het verlies van de temperatuur van het water. Plaats deze zodenig dat de belletjes algtd in contact zich met het water.

WINTER:

1- De bodem en de wanden van de Liner reinigen met een Niet-bijtend middel.
2- Het water behandelen met een chemisch overwinteringsproduct. Aangeraden worden om OVERWINTERINGSVLOEISTOF te gebruiken inplaats van vrijvers met een vast product om verleuring van de beckleding te voorkomen.
3-Het zwembad vol latent staan met water, rekeninghoudende met:
a) Voor zwembaden met skimmer en terugvoerklep het waterniveau honden op 5cm onder de skimmer en de terugvoerklep sluiten met de schroefdop die aan de zuiveringsinstallatie is toegevoegd.
b) Voor zwembaden met inlaat- en terugvoerklep het waterniveau honden op 20 cm onder de bovenrand van het zwembad en de kleppen aflsuien met behulp van het bijgesloten schroefsystem.
4- De slangen losmaken. Nóch de skimmer bóch de kleppen demonteren.
5-Het zwembad beschemen met een winterovertrek en daartussen en het water een vrijvend element plaatsen teneinde het tegen de kou te beschemen.
6- De zuiveringsinstallatie losmaken van het zwembad. Deze reinigen, van zand ontdoen of de zak verwijdersen, drogen en opbergen op een overdekte plaatzonder vochtigheid.
7- Accessoires: Alle hulpstukken verwijderen (trap, alarm, spot, stok, ..., met zoet water schoonmaken en opbergen.
NIEUWE INWERKINGSTELLING: Het winterovertrek verwijderen, de zuiveringsinstallatie aanbrengen, minstens 1/3 van het water verwisselen en een schokchloring toepassen. De zuiveringsinstallatie op z'n minst gedurende 8aar ononderbroken in werkig stellen.

CHEMISCHE MIDDELEN:

Lees aandachtig de instructies van de fabrikant betreffende het chemische product. BELANGRIJK: Bewaar de chemische producten op een schon, droge plaat en altijd buiten het bereik van kinderen. Belangrijk: Alle gebruekte producten dienen compatibel te zich met de Liner van P.V.C.

• Eerste vulling: Het pH- en Chloorgehalte (Cl) van het water analyseren en deze aanpassen aan de optimale niveaus: pH: 7,2-7,6; Chloor: 0,5 tot 2 ppm.
• Schokchloring: Deze bestaat uith het verhogen van het chloorniveau tot onceveer 20 ppm voor het elimineren van bacterien en algen. Alleen uit te voeren wonneer het zwembadwater afkomstig is uit rivieren, vijvers, of wonneer het water gedurende lange tijd geen behandeling heeft ondergaan.
• Controles: Minstens een keer per week het pH- en chloorgehalte nakijken. (Gebruik een analysator voor chloor en pH). Eveneens dient

Algicide te worden toegvoed om het onstaan van algen te voorkomen. Nooit baden voordat het chloorniveau in evenwicht is. Gebruik algidn e drijvende doseermaat voor de oplossing van het chemische product (tabletten). De dosering van de chemische producten geschiedt in overeenstemming met:Het watervolume van het zwembad, de veelvuldigheid van het baden, de weersomstandigheden, de temperatuur van het water en de ligging van het zwembad. Het water steeds in beweging honden en wachten tot een chemisch product is opgelost alvorens een ander daaraan toe te voegen. Wacht ongeveer 12 uur tussen iedere aanpassing van pH, chloor of antialgen en laat het filtrationsystem werken.

MECHANISCHE MIDDELEN:

Verfiernen of de zuiveringsinstallatie, de skimmer, de kleppen en slangen op de juiste wijze aan het zwembad+zijn verbonden. Er moet rekening mee worden gehonden dat het water bij hogere temperatuur meerijd voor filtratie nodig za hebben. Theoretische filtratietijd = Watervolume/ watermassa van het filtrationsystem (meestal 8 uur per dag met een temperatuur van het water van 21^) (ideaal: 2 uur's morgens-4 uur om twaalf uur overdag-2 uur's middags).

BODEMREINIGERS DOOR OPZUIGING (HAND- OF AUTOMATISCHE BEDIENING):

Alleen voor zwembaden met skimmer. Eén uiteinde van de slang van de bodemreiniger bevestigen aan de veger en onder water dompelen zodat de slang volloopt. Het andere uiteinde van de slang verbinden aan de deksel van de zuiger (TA) en dezeplaatsen op het mandje van de skimmer. Stel de zuiveringsinstallatie in werkung op stand FILTER en begin met het reinigen van de bodem. Speciale aandacht moet worden besteed aan de zones met fouwen waarin het vuil zich kan opeenhopen.

BODEMREINIGER TYPE VENTURI:

Een tuinslang aansluten op de kop van de bodemreiniger en deze in het zwembad brengen. De kraan openen met een normale waterdruk zodat het water gegen de zwembadbodem vloeit en een opwaartse stroom veroorzaakt die het vuil in het filter, dat deeluitmaakt van de bodemreiniger, deponeert.

EFFECTEN OORZAKEN OPLOSSINGEN
Water groenachtig troebel	• Filter vuil • pH onjuist • Algengroei	• Spoel het filter • Corrigeren • Shockbehandeling
De pomp start nicht • Gesprongen schakelaar	• Doergebrande zekering • Turbine geblokkeerd	• Opnieuw aanzetten • Vervangen • Controller of de ventilatorchyter de motor draait
De pomp draait maar geen doorvoer	• Zuigerang gesloten • Skimmer zuigt lucht aan • Voorfilter vol • Er komt lucht in de afdekking • Turbine defect	• Opnieuw openen • Corrigeer de waterstand • Reinigen • Check de verbinding en verrang afdek-king van het voorfilter • Vervang de turbine
De skimmer zuigt nicht • Netje vol	• Afsluiter Niet goed gesloten • Wateriveau te laag	• Legen • Openen • Aanpassen
Vuil water worden teruggeprompt in het zwembad	• Filter verstopt • Wassen, reinigen
De druk op de manometer is te hoog	• Het filter is slecht schoongemaakt • Uitstroompoort gesloten	• Herhalen • Open de poort, controller de toes-stand van het zand (eens per 3 of 4aar verwangen)
De bodemreiniger zuigt nicht of zuigt nauwelijks	• Voorfilter verstopt • Bijbehorende afsluiter gesloten • Slang versleten of geperforeerd • Lucht in de leidingen • Andere afsluiters geopend • Filter vuil	• Schoonmaken • Openen • Vervangen • Ontluchten en wachten op de aanzui-ging • Sluiten • Schoonmaken
Roestvlekken • pH-waarde	veel te laag • Verhoog de pH-waarde tot 7,2	-7,4
Zand in het bassin • Kapot rooster	• De multidirectionele afsluiter is be-diend met de pomp in werkinq • Filtering verkeerd om aangesloten. De ledingen zijn tijdens montage verwis-seld.	• Vervang het rooster • Vervang de multidirectionele afsluiter • Sluit de filtering correct aan

MANUTENÇA O HABITUAL

O MEIO AMBIENTE AGRADECE

"DESMONTAR A PISCINA SE ABSOLUTAMENTE NECESSARIO. NESTE CASO, POR FAVOR REUTILIZE A ÁGUA. A ÁGUA É VIDA."
