X2Laser Pro - Laserpointer Laserliner - Gratis gebruiksaanwijzing en handleiding

Producttype	Kruislijnlaserpointer
Merk	Laserliner
Model	X2Laser Pro
Straalkleur	Groen (515 nm) en rood voor het loodlaser (650 nm)
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Zelfnivelleringsbereik	± 3°
Nauwkeurigheid	± 0,2 mm/m
Typische zichtbaarheid	60 m (bij max. 300 lx)
Bereik met handontvanger	60 m
Voeding	Li-ion accupack 3,7 V / 5,2 Ah; netadapter 5 V/DC 2000 mAh
Gebruiksduur	Ongeveer 6 uur
Laadtijd	Ongeveer 6 uur
Bescherming	IP 54 (beschermd tegen stof en spatwater)
Afmetingen (L x H x D)	126 x 130 x 81 mm
Gewicht	642 g (accu inbegrepen)
Bedrijfstemperatuur	0°C tot 50°C
Opslagtemperatuur	-10°C tot 70°C
Schroefdraad voor statief	1/4" en 5/8"
Hoofdfuncties	Horizontale lijn 360°, verticale lijn, loodlaser, hellingsmodus, handontvangermodus (GRX-READY), pendelblokkering voor transport
Groene lasertechnologie	PowerGreen++: 6 keer helderder dan een typische rode laser
Onderhoud en reiniging	Reinigen met een licht vochtige doek, zonder oplosmiddelen. Verwijder de accu bij langdurige opslag.
Kalibratie	Aanbevolen eenmaal per jaar, door gebruiker te controleren volgens de procedure beschreven in de handleiding.
Leveringsomvang	Laserpointer X2Laser Pro, Li-ion accupack, netadapter, gebruikershandleiding

Veelgestelde vragen - X2Laser Pro Laserliner

Hoe schakelt u de laser in en stelt u de nivelleermodus in?

Om de laser in te schakelen, maakt u de transportblokkering los door de schuifschakelaar (2) naar links te schuiven (stand ON). De horizontale lijn gaat branden. Gebruik de selectietoets (8) om andere laserlijnen in te schakelen. Als het apparaat buiten het zelfnivelleringsbereik (±3°) valt, knipperen de lijnen; plaats het instrument terug.

Wat te doen als de laser knippert?

Een knipperen van de laserlijnen geeft aan dat het apparaat zich buiten het zelfnivelleringsbereik bevindt (meer dan ±3° helling) of dat de hellingsmodus is geactiveerd (transportblokkering niet losgemaakt). In het eerste geval plaatst u het apparaat opnieuw op een vlakker oppervlak. In het tweede geval controleert u of de schakelaar op ON staat.

Hoe gebruikt u de hellingsmodus?

Om de hellingsmodus te gebruiken, maakt u de transportblokkering niet los: schuif de schuifschakelaar (2) naar rechts. Selecteer de laser met de toets (8). In deze modus stellen de laserlijnen zich niet automatisch waterpas en knipperen ze om de hellingsmodus aan te geven. U kunt dan werken op hellende vlakken of hellingen.

Hoe werkt de handontvangermodus?

De handontvangermodus maakt gebruik van GRX-READY-technologie. Druk op de toets (6) om deze modus in/uit te schakelen. De laserlijnen worden donkerder maar worden met een hoge frequentie gepulseerd, waardoor speciale laserontvangers ze over grote afstanden kunnen detecteren, zelfs in fel buitenlicht. Gebruik het met een geschikte GRX-ontvanger.

Hoe laad ik de batterij op?

Laad de Li-ion accu op met de meegeleverde netadapter. Sluit de adapter aan op een stopcontact en op de bus van het accupack. De LED van het pack brandt rood tijdens het laden en wordt groen wanneer het klaar is. De laadtijd is ongeveer 6 uur. Gebruik alleen de originele adapter.

Hoe controleer ik de kalibratie van de laser?

Plaats het apparaat tussen twee muren die minstens 5 meter uit elkaar staan. Schakel de laser in en markeer punt A1 op de muur. Draai het apparaat 180° en markeer A2. Breng het apparaat dichter bij de muur bij A1, draai opnieuw 180° en markeer A3. Het verschil tussen A2 en A3 mag niet meer dan 0,2 mm/m zijn. Als dat het geval is, neem dan contact op met de klantenservice.

Wat te doen als de laser niet meer nauwkeurig is?

Als de afwijking tussen de controlepunten de tolerantie (±0,2 mm/m) overschrijdt, is kalibratie noodzakelijk. U kunt contact opnemen met uw dealer of de klantenservice van UMAREX-LASERLINER. Het wordt aanbevolen om de kalibratie regelmatig te controleren, vooral na transport of langdurige opslag.

Kan ik de laser buitenshuis gebruiken?

Ja, de laser kan buitenshuis worden gebruikt. De typische zichtbaarheid is 60 m bij 300 lux. Voor gebruik in fel licht, gebruikt u de handontvangermodus met een GRX-ontvanger. Het apparaat is IP54-beschermd, dus bestand tegen stof en spatwater, maar niet tegen onderdompeling.

Hoe reinig ik het apparaat?

Reinig alle onderdelen met een licht vochtige doek. Gebruik geen schoonmaakmiddelen, schuurmiddelen of oplosmiddelen. Verwijder het accupack voor langdurige opslag. Bewaar het apparaat op een droge en schone plaats.

Waar vind ik reserveonderdelen of klantenservice?

Voor technische vragen of reparatie kunt u contact opnemen met uw dealer of de klantenservice van UMAREX-LASERLINER. De contactgegevens staan op de website vermeld in de handleiding: http://laserliner.com/info/?an=AJQ. Bewaar de handleiding en het garantiebewijs.

GEBRUIKSAANWIJZING X2Laser Pro Laserliner

Lees de handleiding, de bijgevoegde brochure 'Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Functie / Toepassing

Groene kruislijnlaser met horizontale lasercirkel en twee verticale lijnen

• Exact horizontaal en verticaal uitlijnen van objecten
  – Tijdbesparende automatische uitlijning
  – Eenvoudige uitlijning van hellingen
• Optische signalen waarschuwen wanneer het apparaat zich buiten het nivelleerbereik bevindt
• Geïntegreerde handontvangermodus voor buitentoepassingen
  – Eenvoudige horizontale en verticale bevestiging op droogbouwprofielen
• Lange bedrijfsduur dankzij krachtige lithium-ionaccu

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te vervallen.
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.

Veiligheidsinstructies

Omgang met lasers van klasse 2

• Opgelet: Kijk nooit in de directe of reflecterende straal.
  – Richt de laserstraal niet op personen.
• Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.
• Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microscoop, verrekijker, ...).
  – Gebruik de laser niet op ooghoogte (1,40 ... 1,90 m).
• Goed reflecterende, spiegelende of glanzende oppervlakken moeten tijdens het gebruik van laserinrichtingen worden afgedekt.
• In openbare verkeersbereiken moet de lichtbaan zo goed mogelijk door afbakening en scheidingswanden beperkt en het laserbereik door middel van waarschuwingsborden gekenmerkt worden.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

Schakel vóór het transport altijd alle lasers uit en zet de pendel vast, schuifschakelaar (2) naar rechts schuiven.

Speciale functies van het product

Automatische uitlijning van het apparaat door middel van een magnetisch gedempt pendelsysteem. Het apparaat wordt in de uitgangspositie gebracht en lijnt zelfstandig uit.

Transport LOCK: Het apparaat wordt bij het transport beschermd d.m.v. een pendelvergrendeling.

Met de GRX-READY-technologie kunnen lijnlasers ook bij ongunstige lichtomstandigheden worden gebruikt. De laserlijnen pulseren dan met een hoge frequentie en worden door speciale laserontvangers op grote afstanden geregistreerd.

Groene lasertechnologie

Apparaten met de technologie PowerGreen++ beschikken over extreem felle, groene laserdioden van de hoogste rendementsklasse voor een optimale zichtbaarheid van de laserlijnen op grote afstanden, donkere oppervlakken en bij helder omgevingslicht.

Ca. 6 keer helderder dan een typische, rode laser met 630 - 660 nm

Aantal en richting van de laser

H = horizontale laserlijn

V = verticale laserlijn

P = loodlaser

S = inclinaties (Slope-funktion)

1 Laseruitlaat
2 Schuifschakelaar

a AAN
b UIT / Neigingsmodus / Transportbeveiliging

3 Laseruitlaat (onderzijde)
4 1/4"/5/8"-schroefdraad (onderzijde)
5 LED handontvangermodus
6 Handontvangermodus
7 LED bedrijfsindicator / Batterijlading
8 Keuzetoets laserlijnen
9 Laseruitlaat referentiestraal

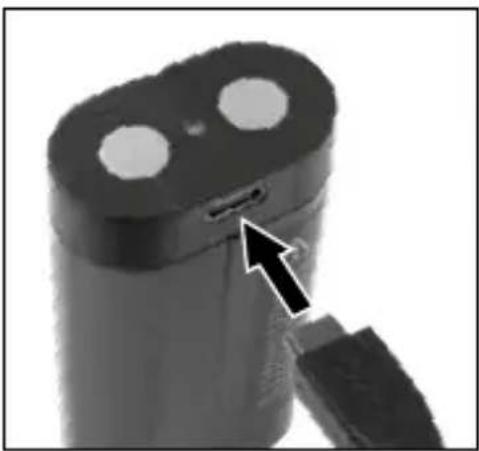

1 Gebruik van de lithium-ionen-accu

• Gebruik de netadapter alleen in gesloten ruimtes en stel het niet bloot aan vocht of regen, omdat dit kan leiden tot een elektrische tot atmosferische druk.
• Laad de accu vóór het gebruik van het apparaat compleet op.
• Verbind de netadapter met het stroomnet en de aansluitbus op het accupack. Gebruik alléén de bijgevoegde netadapter. Wanneer een verkeerde netadapter wordt gebruikt, komt de garantie te vervallen.

• Tijdens het laadproces brandt de led van het accupack rood. Het laadproces is afgesloten wanneer de LED groen brandt.
• Bij een lage spanning van de accu knippert het indicatielampje (7), totdat het apparaat uitschakelt om de accu te sparen.

De accu mag alleen worden opgeladen met het bijgeleverde laadtoestel en mag uitsluitend met dit laserapparaat worden gebruikt. In het andere geval bestaat gevaar voor letsel en brand.

Let op dat zich in de buurt van de accucontacten geen geleidende voorwerpen bevinden. Een kortsluiting van deze contacten kan leiden tot brand en verbrandingen.

Open de accu nooit. Er bestaat gevaar voor kortsluiting.

2 Stroomverzorging

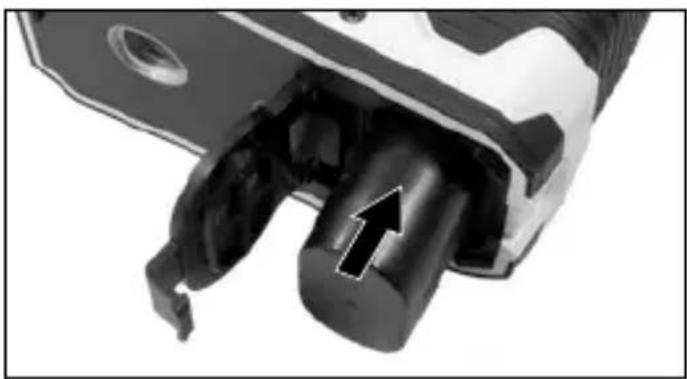

Lithium-ion-accu plaatsen

Open het accuvak en plaats de lithium-ionen-accu zoals afgebeeld (contacten vooruit).

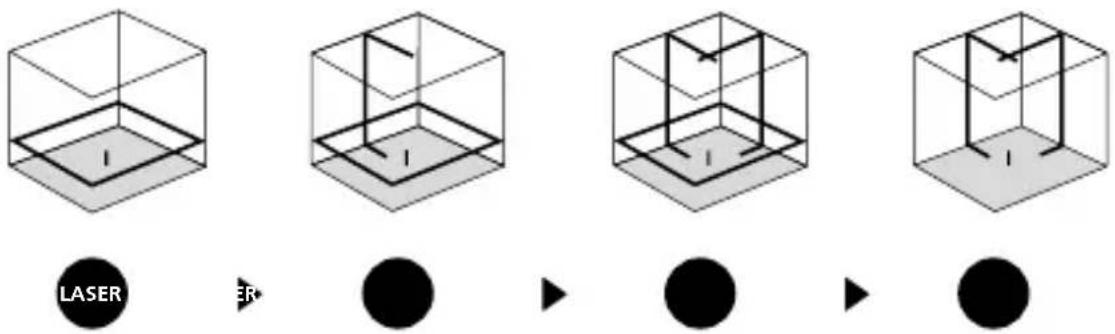

3 orizontaal en verticaal nivelleren

Ontgrendel de transportbeveiliging en schuif de schuifschakelaar (2) naar links. De horizontale laserlijn verschijnt. Met behulp van de keuzetoets kunnen de laserlijnen afzonderlijk worden geschakeld.

!

Voor de horizontale en verticale nivellering moet de transportbeveiliging gedeactiveerd zijn. Zodra het apparaat zich buiten het automatische nivelleerbereik van 3° bevindt, knipperen de laserlijnen. Positioneer het apparaat zodanig dat het zich binnen het nivelleerbereik bevindt.

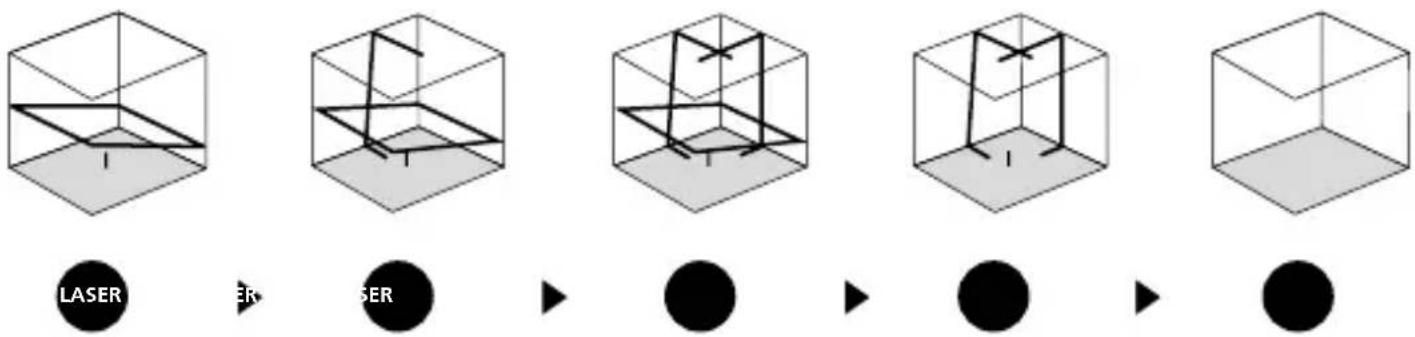

4 Neigingsmodus

Laat de transportbeveiliging niet los, schuif de schuifschakelaar (2) naar rechts. Selecteer de laser met de keuzetoets (8). Nu kunnen schuine vlakken en neigingen worden aangelegd. In deze modus worden de laserlijnen niet meer automatisch uitgelijnd. Dit wordt gesignaleerd door de knipperende laserlijnen.
        L1["LASER"]
        L2["ER"]
        L3["SER"]
    end
    subgraph Transformation
        D1["●"]
        D2["●"]
        D3["●"]
        D4["●"]
    end

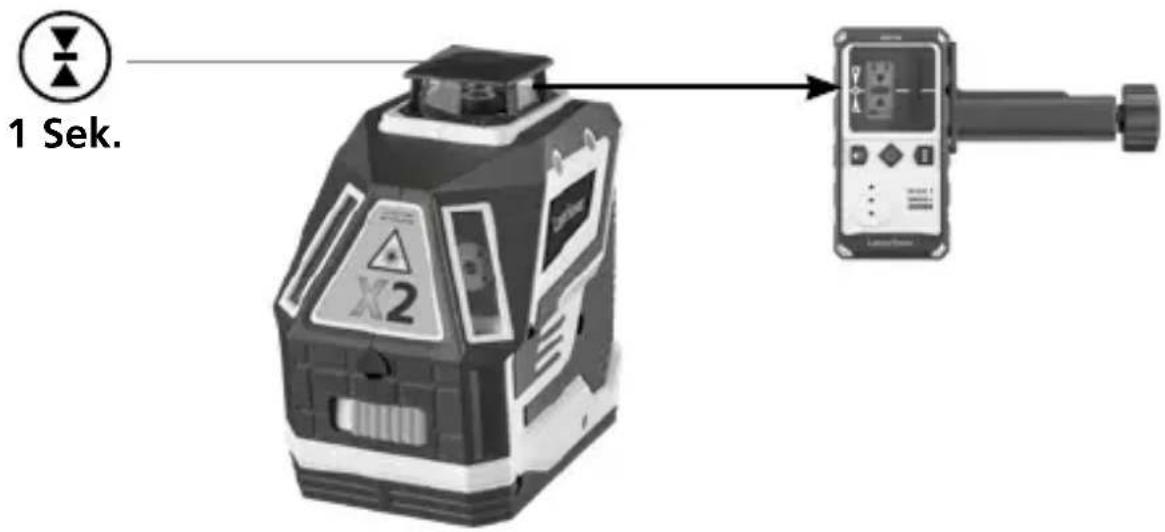

5 CRX READY Handontvangermodus

Optioneel: Werken met de laserontvanger GRX

Gebruik een laserontvanger GRX (optioneel) voor het nivelleren op grote afstanden of in geval van niet meer zichtbare laserlijnen. Schakel de lijnlaser voor werkzaamheden met de laser-ontvanger in de handontvangermodus door op de toets 6 te drukken. Nu pulseren de laserlijnen met een hoge frequentie en de laserlijnen worden donkerder. De laserontvanger kan de laserlijnen dankzij het pulseren registreren.

Neem de gebruiksaanwijzing van de laserontvanger voor lijnlasers in acht.

Op grond van de speciale optiek voor de generering van een ononderbroken 360° laserlijn kunnen om technische redenen helderheidsverschillen optreden in de verschillenden bereiken van de lijn. Dit kan leiden tot verschillende reikwijdten in de handontvangermodus.

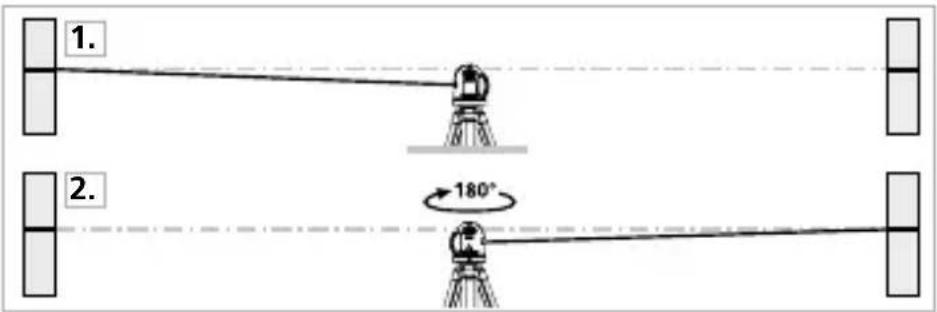

Kalibratiecontrole voorbereiden

U kunt de kalibratie van de laser controleren. Plaats het toestel in het midden tussen twee muren die minstens 5 meter van elkaar verwijderd zijn (laserkruis aan). Voor een optimale controle een statief gebruiken.

1. Markeer punt A1 op de wand.
2. Draai het toestel 180° om en markeer het punt A2. Tussen A1 en A2 hebt u nu een horizontale referentie.

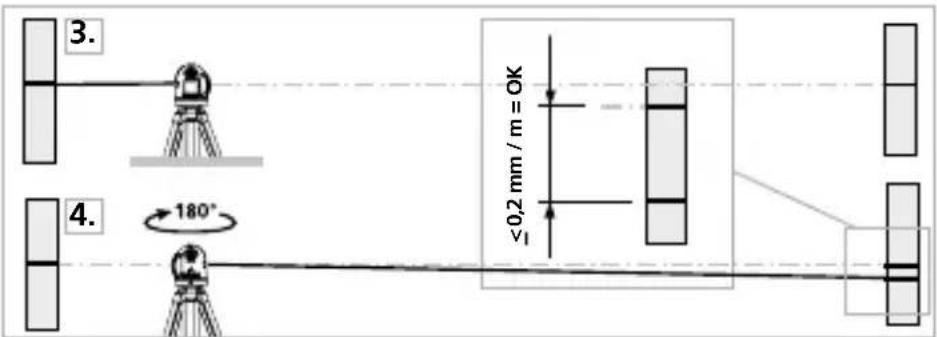

Kalibratie controleren

1. Plaats het toestel zo dicht mogelijk tegen de wand ter hoogte van punt A1.
2. Draai het toestel vervolgens 180° en markeer punt A3. Het verschil tussen A2 en A3 moet binnen de tolerantie van de nauwkeurigheid liggen.

Wanneer het verschil tussen punt A2 en A3 groter is dan de aangegeven tolerantie, nl. 0,2 mm / m, is een kalibratie nodig. Neem hiervoor contact op met uw vakhandelaar of met de serviceafdeling van UMAREX-LASERLINER.

Controleren van de verticale lijn

Apparaat op ca. 5 meter van de wand opstellen, aan de wand een lood met ongeveer 2 meter draad bevestigen, de draad moet vrij kunnen pendelen, apparaat instellen in de verticale positie en wanneer u de draad nadert, mag het verschil niet meer zijn dan ± 1 mm. In dat geval blijft u binnen de gestelde tolerantie.

Controleren van de horizontale lijn

Apparaat op ca. 5 meter van de wand opstellen, en het laserkruis instellen, punt B aan de wand markeren, laserkruis ca. 2,5 meter naar rechts draaien en punt C markeren. Controleer nu of de waterpaslijn van punt C op gelijke hoogte ligt met punt B - met een tolerantie van max. ± 1 mm. Dezelfde controle kunt u tevens naar links uitvoeren.

Controleer regelmatig de kalibratie voordat u de laser gebruikt, ook na transport en wanneer de laser langere tijd is opgeborgen geweest.

Kalibratie

Het meettoestel moet regelmatig gekalibreerd worden om de nauwkeurigheid van de meetresultaten te waarborgen. Wij adviseren, het apparaat een keer per jaar te kalibreren.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder het accupak voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Technische gegevens (Technische veranderingen voorbehouden. 21W23)

Zelfnivelleerbereik	± 3°
Nauwkeurigheid	± 0,2 mm / m
Nivellierung	automatisch
Zichtbaarheid (karakteristiek)*	60 m
Werkbereik met handontvanger (afhankelijk van de helderheids-verschillen om technische redenen)	60 m
Lasergolflengte	515 nm
Lasergolflengte loodlaser	650 nm
Laserklasse 2 / < 1 mW (EN60825-1:2014/AC:2017)
Beschermingsklasse	IP 54
Stroomvoorziejning	Li-ion accu 3,7 V / 5,2 Ah; Netadapter 5V/DC / 2000 mAh
Gebruiksduur	ca. 6 uur
Laadtijd	ca. 6 uur
Werkomstandigheden	0°C ... 50°C, luchtvochtigheid max. 80% rH, niet-condenserend, werk-hoogte max. 4000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden	-10°C ... 70°C, luchtvochtigheid max. 80% rH
Afmetingen (B x H x D)	126 x 130 x 81 mm
Gewicht	642 g (incl. accupak)

* bij max. 300 lux

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info/?an=AJQ

!
