Produkttyp	Kreuzlinienlaser
Marke	Laserliner
Modell	X2Laser Pro
Strahlfarbe	Grün (515 nm) und Rot für das Lotlaser (650 nm)
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Selbstnivellierbereich	± 3°
Genauigkeit	± 0,2 mm/m
Typische Sichtbarkeit	60 m (bei max. 300 lx)
Reichweite mit Handempfänger	60 m
Stromversorgung	Li-Ionen-Akku-Pack 3,7 V / 5,2 Ah; Netzteil 5 V/DC 2000 mAh
Betriebsdauer	Ca. 6 h
Ladezeit	Ca. 6 h
Schutzart	IP 54 (staub- und spritzwassergeschützt)
Abmessungen (L x H x T)	126 x 130 x 81 mm
Gewicht	642 g (inkl. Akku)
Betriebstemperatur	0°C bis 50°C
Lagertemperatur	-10°C bis 70°C
Stativgewinde	1/4" und 5/8"
Hauptfunktionen	360°-Horizontallinie, Vertikallinie, Lotlaser, Neigungsmodus, Handempfängermodus (GRX-READY), Pendelblockierung für Transport
Grünlaser-Technologie	PowerGreen++: 6-mal heller als ein typischer roter Laser
Pflege und Reinigung	Mit einem leicht feuchten Tuch reinigen, keine Lösungsmittel. Bei längerer Lagerung den Akku entfernen.
Kalibrierung	Einmal jährlich empfohlen, vom Benutzer gemäß der in der Anleitung beschriebenen Vorgehensweise überprüfbar.
Lieferumfang	Kreuzlinienlaser X2Laser Pro, Li-Ionen-Akku-Pack, Netzteil, Bedienungsanleitung

Häufig gestellte Fragen - X2Laser Pro Laserliner

Wie schalte ich den Laser ein und stelle den Nivelliermodus ein?

Um den Laser einzuschalten, lösen Sie die Transportsicherung, indem Sie den Schiebeschalter (2) nach links (Position ON) schieben. Die horizontale Linie leuchtet auf. Verwenden Sie die Auswahltaste (8), um weitere Laserlinien zu aktivieren. Wenn sich das Gerät außerhalb des Selbstnivellierbereichs (±3°) befindet, blinken die Linien; stellen Sie das Instrument neu auf.

Was tun, wenn der Laser blinkt?

Ein Blinken der Laserlinien zeigt an, dass sich das Gerät außerhalb des Selbstnivellierbereichs (mehr als ±3° Neigung) befindet oder der Neigungsmodus aktiviert ist (Transportsicherung nicht gelöst). Im ersten Fall positionieren Sie das Gerät auf einer ebeneren Fläche neu. Im zweiten Fall prüfen Sie, ob der Schalter auf ON steht.

Wie verwende ich den Neigungsmodus?

Um den Neigungsmodus zu verwenden, lösen Sie die Transportsicherung nicht: Schieben Sie den Schiebeschalter (2) nach rechts. Wählen Sie den Laser mit der Taste (8). In diesem Modus richten sich die Laserlinien nicht automatisch aus und blinken, um den Neigungsmodus anzuzeigen. Sie können dann auf geneigten Flächen oder Steigungen arbeiten.

Wie funktioniert der Handempfängermodus?

Der Handempfängermodus nutzt die GRX-READY-Technologie. Drücken Sie die Taste (6), um diesen Modus ein-/auszuschalten. Die Laserlinien werden dunkler, sind aber hochfrequent gepulst, sodass spezielle Laserempfänger sie über große Entfernungen hinweg erkennen können, auch bei hellem Außenlicht. Verwenden Sie es mit einem geeigneten GRX-Empfänger.

Wie lade ich den Akku auf?

Laden Sie den Li-Ionen-Akku mit dem mitgelieferten Netzteil auf. Stecken Sie das Netzteil in eine Steckdose und an die Buchse des Akku-Packs. Die LED des Packs leuchtet während des Ladevorgangs rot und wird nach Abschluss grün. Die Ladezeit beträgt ca. 6 Stunden. Verwenden Sie nur das Original-Netzteil.

Wie überprüfe ich die Kalibrierung des Lasers?

Stellen Sie das Gerät zwischen zwei Wänden mit einem Abstand von mindestens 5 Metern auf. Schalten Sie den Laser ein und markieren Sie einen Punkt A1 an der Wand. Drehen Sie das Gerät um 180° und markieren Sie A2. Bringen Sie das Gerät näher an die Wand neben A1, drehen Sie es erneut um 180° und markieren Sie A3. Der Unterschied zwischen A2 und A3 sollte 0,2 mm/m nicht überschreiten. Ist dies der Fall, wenden Sie sich an den Kundendienst.

Was tun, wenn der Laser nicht mehr genau ist?

Wenn die Abweichung zwischen den Kontrollpunkten die Toleranz (±0,2 mm/m) überschreitet, ist eine Kalibrierung erforderlich. Sie können Ihren Händler oder den Kundendienst von UMAREX-LASERLINER kontaktieren. Es wird empfohlen, die Kalibrierung regelmäßig zu überprüfen, insbesondere nach einem Transport oder längerer Lagerung.

Kann ich den Laser im Freien verwenden?

Ja, der Laser kann im Freien verwendet werden. Die typische Sichtbarkeit beträgt 60 m bei 300 lux. Für den Einsatz bei hellem Licht verwenden Sie den Handempfängermodus mit einem GRX-Empfänger. Das Gerät ist nach IP54 geschützt, also staub- und spritzwassergeschützt, aber nicht gegen Eintauchen.

Wie reinige ich das Gerät?

Reinigen Sie alle Komponenten mit einem leicht feuchten Tuch. Verwenden Sie keine Reinigungsmittel, Scheuermittel oder Lösungsmittel. Entfernen Sie vor längerer Lagerung den Akku-Pack. Lagern Sie das Gerät an einem trockenen und sauberen Ort.

Wo finde ich Ersatzteile oder einen Kundendienst?

Bei technischen Fragen oder Reparaturen wenden Sie sich an Ihren Händler oder den Kundendienst von UMAREX-LASERLINER. Die Kontaktinformationen finden Sie auf der in der Anleitung angegebenen Website: http://laserliner.com/info/?an=AJQ. Bewahren Sie die Anleitung und den Garantieschein auf.

BEDIENUNGSANLEITUNG X2Laser Pro Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben.

Funktion / Verwendung

Grüner Kreuzlinien-Laser mit horizontalem Laserkreis und zwei vertikalen Linien

• Exaktes horizontales und vertikales Ausrichten von Objekten
  – Zeitsparende automatische Ausrichtung
  – Einfaches Ausrichten von Neigungen
• Optische Signale warnen, wenn sich das Gerät außerhalb des Nivellierbereichs befindet
• Integrierter Handempfänger-Modus für Außenanwendungen
  – Einfache horizontale und vertikale Befestigung an Trockenbauprofilen
  – Lange Betriebsdauer durch leistungsstarken Lithium-Ionen Akku

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
  – Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung! Nicht in den Strahl blicken. Laser Klasse 2 < 1 mW · 515 / 650 nm EN 60825-1:2014/AC:2017

– Achtung: Nicht in den direkten oder reflektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
- Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
- Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
- Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
- Gut reflektierende, spiegelnde oder glänzende Flächen sind während des Betriebes von Lasereinrichtungen abzudecken.
- In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und Stellwände begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.

Zum Transport immer alle Laser ausschalten und Pendel arretieren, Schiebeschalter (2) nach rechts schieben.

Besondere Produkteigenschaften

Automatische Ausrichtung des Gerätes durch ein magnetisch gedämpftes Pendelsystem. Das Gerät wird in Grundstellung gebracht und richtet sich selbständig aus.

Transport LOCK: Eine Pendelarretierung schützt das Gerät beim Transport.

Mit der GRX-READY-Technologie können Linienlaser auch bei ungünstigen Lichtverhältnissen verwendet werden. Die Laserlinien pulsieren dann mit einer hohen Frequenz und werden durch spezielle Laserempfänger auf große Entfernungen erkannt.

Grüne Lasertechnologie

Geräte mit der Technologie PowerGreen++ verfügen über extrem helle, grüne Laserdioden der höchsten Leistungsklasse, die eine optimale Sichtbarkeit der Laserlinien auf große Entfernungen, dunklen Oberflächen und bei hellem Umgebungslicht ermöglichen.

Ca. 6-mal heller als ein typischer, roter Laser mit 630 - 660 nm

Anzahl und Anordnung der Laser

H = horizontale Laser

V = vertikale Laser

P = Lotlaser

S = Neigungsfunktion

1 Laseraustrittsfenster
2 Schiebeschalter

a AN
b AUS / Neigungsmodus / Transportsicherung

3 Akkufach (Unterseite)
4 1/4"/5/8"-Stativgewinde (Unterseite)
5 LED Handempfängermodus
6 Handempfängermodus
7 LED Betriebsanzeige / Batterieladung
8 Wahltaste Laserlinien
9 Laseraustrittsfenster Lotlaser

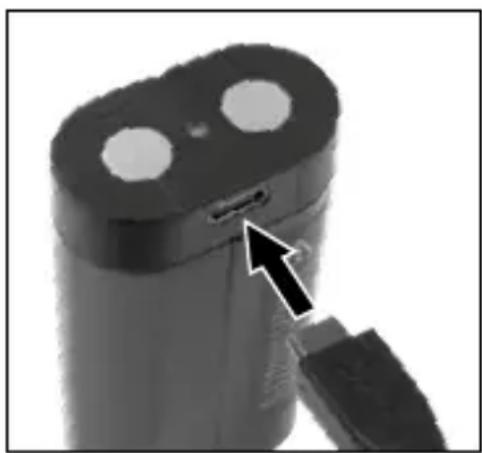

1 Handhabung Lithium-Ionen Akku

• Das Netzgerät nur innerhalb geschlossener Räume verwenden, weder Feuchtigkeit noch Regen aussetzen, da ansonsten die Gefahr eines elektrischen Stromschlages besteht.
  – Vor Einsatz des Gerätes Akku voll aufladen.
• Netzgerät mit dem Stromnetz und der Anschlussbuchse des Akkupacks verbinden. Bitte nur das beiliegende Netzgerät benutzen. Wenn ein falsches Netzgerät verwendet wird, erlischt die Garantie.

- Während der Akku geladen wird, leuchtet die LED des Akkupacks rot. Der Ladevorgang ist abgeschlossen, wenn die LED grün leuchtet.

- Bei schwacher Ladung des Akkus blinkt die Betriebsanzeige (7), bis sich das Gerät zur Schonung des Akkus abschaltet.

Der Akku darf nur mit dem beiliegenden Ladegerät aufgeladen und ausschließlich mit diesem Lasergerät verwendet werden. Ansonsten besteht Verletzungs- und Brandgefahr.

Darauf achten, dass sich keine leitenden Gegenstände in der Nähe der Akkukontakte befinden. Ein Kurzschluss dieser Kontakte kann zu Verbrennungen und Feuer führen.

Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.

2 Stromversorgung

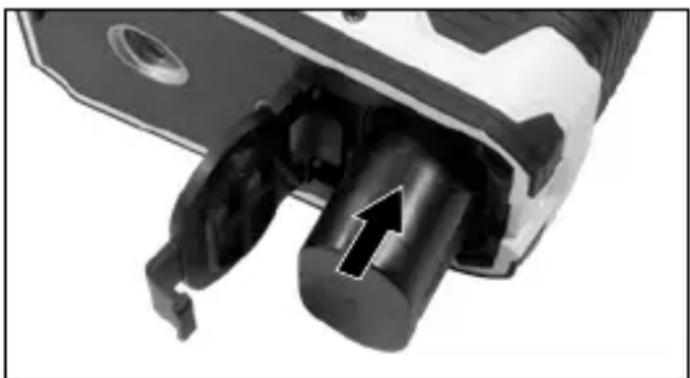

Lithium-Ionen Akku einlegen

Das Akkufach öffnen und Lithium- lonen Akku gemäß der Abbildung (Kontakte voraus) einlegen.

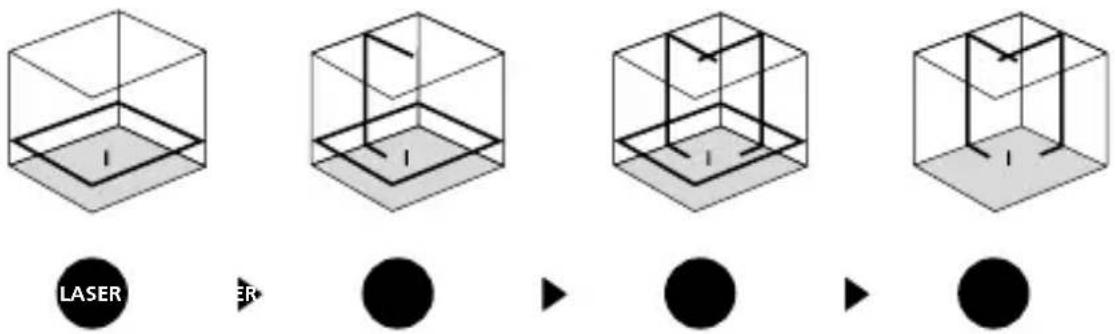

3 horizontal und vertikal Nivellieren

Die Transportsicherung lösen, Schiebeschalter (2) nach links schieben.

Die horizontale Laserlinie erscheint. Mit der Wahltaste können die Laserlinien einzeln geschaltet werden.

!

Zum horizontalen und vertikalen Nivellieren muss die Transportsicherung gelöst sein. Sobald sich das Gerät außerhalb des automatischen Nivellierbereichs von 3° befindet, blinken die Laserlinien. Positionieren Sie das Gerät so, das es sich innerhalb des Nivellierbereichs befindet.

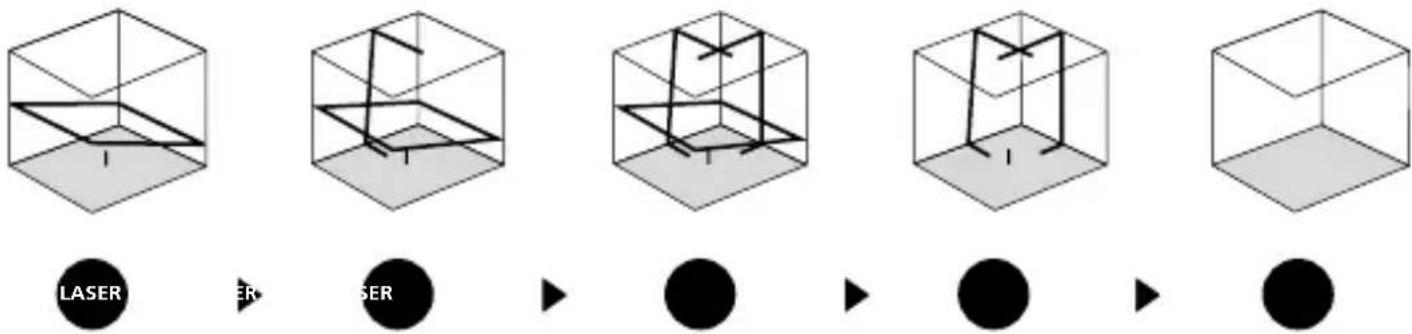

4 Neigungsmodus

Die Transportsicherung nicht lösen, Schiebeschalter (2) nach rechts schieben. Die Laser mit der Wahltaste (8) auswählen. Jetzt können schiefe Ebenen bzw. Neigungen angelegt werden. In diesem Modus richten sich die Laserlinien nicht mehr automatisch aus. Dies wird durch ein Blinken der Laserlinien signalisiert.

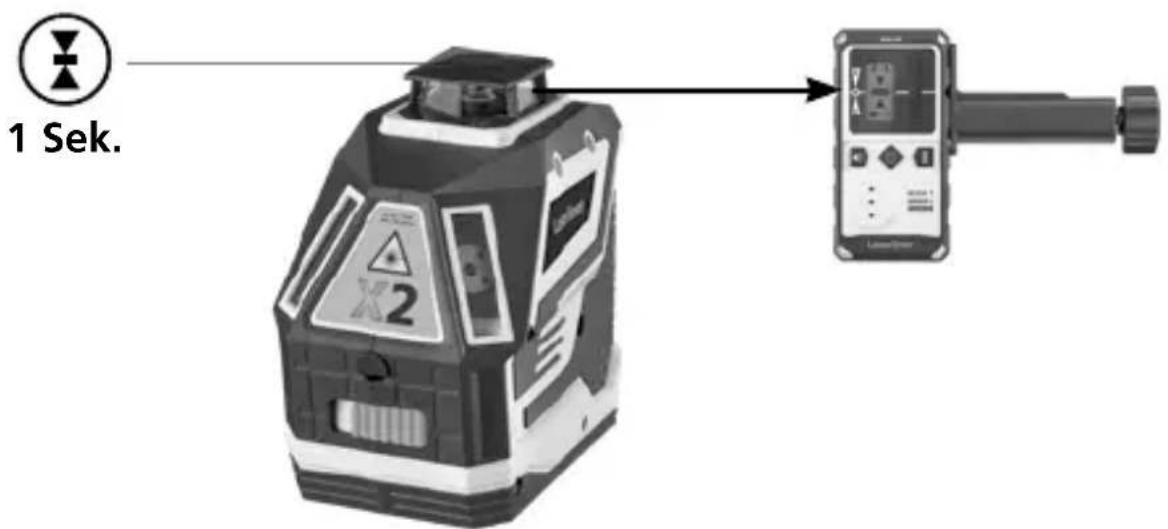

5 GRX READY Handempfängermodus

Optional: Arbeiten mit dem Laserempfänger GRX

Verwenden Sie zum Nivellieren auf große Entfernungen oder bei nicht mehr sichtbaren Laserlinien einen Laserempfänger GRX (optional).

Zum Arbeiten mit dem Laserempfänger den Linienlaser durch Drücken der Taste 6 (Handempfängermodus ein / aus) in den Hand empfänger modus schalten. Jetzt pulsieren die Laserlinien mit einer hohen Frequenz und die Laserlinien werden dunkler. Der Laserempfänger erkennt durch dieses Pulsieren die Laserlinien.

! Beachten Sie die Bedienungsanleitung des Laserempfängers für Linienlaser.

Aufgrund der speziellen Optik zur Erzeugung einer durchgehenden 360° Laserlinie kann es zu Helligkeitsunterschieden in verschiedenen Bereichen der Linie kommen, die technisch bedingt sind. Dies kann zu unterschiedlichen Reichweiten im Handempfängermodus führen.

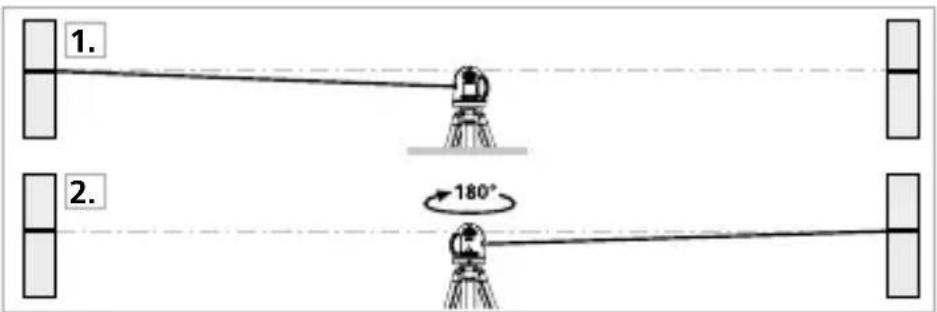

Kalibrierungsüberprüfung vorbereiten

Sie können die Kalibrierung des Lasers kontrollieren. Stellen Sie das Gerät in die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein (Laserkreuz an). Zur optimalen Überprüfung bitte ein Stativ verwenden.

1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2. Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.

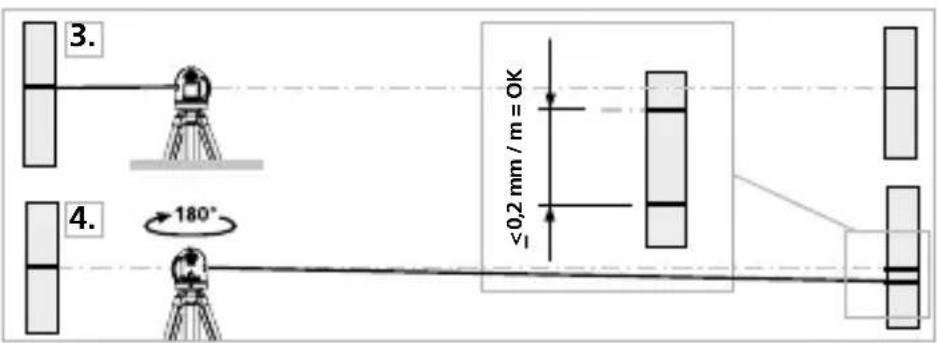

Kalibrierung überprüfen

1. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe des markierten Punktes A1.
2. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3. Die Differenz zwischen A2 u. A3 ist die Toleranz.

!

Wenn A2 und A3 mehr als 0,2 mm / m auseinander liegen, ist eine Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Überprüfung der vertikalen Linie

Gerät ca. 5 m vor einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur nicht größer als ± 1 mm beträgt.

Überpüfung der horizontalen Linie

Gerät ca. 5 m vor einer Wand aufstellen und Laserkreuz einschalten. Punkt B an der Wand markieren. Laserkreuz ca. 2,5 m nach rechts schwenken und Punkt C markieren. Überprüfen Sie, ob die waagerechte Linie von Punkt C ± 1 mm auf der gleichen Höhe mit dem Punkt B liegt. Vorgang durch Schwenken nach links wiederholen.

Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten und langer Lagerung.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert werden, um die Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie das Akkupack vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten (Technische Änderungen vorbehalten. 21W23)

Selbstnivellierbereich	± 3°
Genauigkeit	± 0,2 mm / m
Nivellierung	automatisch
Sichtbarkeit (typisch)*	60 m
Arbeitsbereich mit Handempfänger(von technisch bedingtemHelligkeitsunterschied abhängig)	60 m
Laserwellenlänge	515 nm
Laserwellenlänge Lotlaser	650 nm
Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Schutzart	IP 54
Stromversorgung	Li-Ion Akkupack 3,7V / 5,2Ah;Netzteil 5V/DC / 2000mAh
Betriebsdauer	ca. 6 Std.
Ladezeit	ca. 6 Std.
Arbeitsbedingungen	0°C ... 50°C, Luftfeuchtigkeitmax. 80% rH, nicht kondensierend,Arbeitshöhe max. 4000 m über NN(Normalnull)
Lagerbedingungen	-10°C ... 70°C,Luftfeuchtigkeit max. 80% rH
Abmessungen (B x H x T)	126 x 130 x 81 mm
Gewicht	642 g (inkl. Akkupack)

* bei max. 300 Lux

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.
