Produkttype	Krydslinjelaserpointer
Mærke	Laserliner
Model	X2Laser Pro
Strålefarve	Grøn (515 nm) og rød til lodlaser (650 nm)
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Selvnivelleringsområde	± 3°
Præcision	± 0,2 mm/m
Typisk synlighed	60 m (ved maks. 300 lx)
Rækkevidde med manuel modtager	60 m
Strømforsyning	Li-ion batteripakke 3,7 V / 5,2 Ah ; netadapter 5 V/DC 2000 mAh
Driftstid	Ca. 6 timer
Opladningstid	Ca. 6 timer
Beskyttelse	IP 54 (beskyttet mod støv og vandsprøjt)
Dimensioner (L x H x D)	126 x 130 x 81 mm
Vægt	642 g (inkl. batteri)
Driftstemperatur	0°C til 50°C
Opbevaringstemperatur	-10°C til 70°C
Gevind til stativ	1/4" og 5/8"
Hovedfunktioner	Horisontal linje 360°, vertikal linje, lodlaser, hældningstilstand, manuel modtagertilstand (GRX-READY), pendulblokering til transport
Grøn laserteknologi	PowerGreen++ : 6 gange lysere end en typisk rød laser
Vedligeholdelse og rengøring	Rengør med en let fugtig klud, uden opløsningsmidler. Fjern batteriet ved længerevarende opbevaring.
Kalibrering	Anbefales en gang om året, kan kontrolleres af brugeren i henhold til proceduren beskrevet i brugsanvisningen.
Leveringsindhold	Krydslinjelaserpointer X2Laser Pro, Li-ion batteripakke, netadapter, brugsanvisning

Ofte stillede spørgsmål - X2Laser Pro Laserliner

Hvordan tænder jeg laseren og indstiller nivelleringstilstanden?

For at tænde laseren skal du frigøre transportblokeringen ved at skubbe glidekontakten (2) til venstre (position ON). Den horisontale linje tændes. Brug vælgertasten (8) til at aktivere andre laserlinjer. Hvis enheden er uden for selvnivelleringsområdet (±3°), blinker linjerne; placer instrumentet igen.

Hvad gør jeg, hvis laseren blinker?

Blinkende laserlinjer indikerer, at enheden er uden for selvnivelleringsområdet (mere end ±3° hældning) eller at hældningstilstanden er aktiveret (transportblokering ikke frigjort). I første tilfælde skal du placere enheden på en mere plan overflade. I andet tilfælde skal du kontrollere, at kontakten er på ON.

Hvordan bruger jeg hældningstilstanden?

For at bruge hældningstilstanden må du ikke frigøre transportblokeringen: Skub glidekontakten (2) til højre. Vælg laseren med tasten (8). I denne tilstand justerer laserlinjerne sig ikke automatisk og blinker for at indikere hældningstilstand. Du kan derefter arbejde på skrå planer eller skråninger.

Hvordan fungerer manuel modtagertilstand?

Manuel modtagertilstand bruger GRX-READY-teknologi. Tryk på tasten (6) for at aktivere/deaktivere denne tilstand. Laserlinjerne bliver mørkere, men pulseres med høj frekvens, hvilket gør det muligt for specielle lasermodtagere at detektere dem over store afstande, selv i stærkt udendørslys. Brug den med en passende GRX-modtager.

Hvordan oplader jeg batteriet?

Oplad Li-ion-batteriet med den medfølgende netadapter. Tilslut adapteren til en stikkontakt og til batteripakkens stik. Batteripakkens LED lyser rødt under opladning og skifter til grønt, når det er færdigt. Opladningstiden er ca. 6 timer. Brug kun den originale adapter.

Hvordan kontrollerer jeg laserens kalibrering?

Placer enheden mellem to vægge mindst 5 meter fra hinanden. Tænd laseren og marker et punkt A1 på væggen. Drej enheden 180° og marker A2. Flyt enheden tæt på væggen nær A1, drej igen 180° og marker A3. Forskellen mellem A2 og A3 må ikke overstige 0,2 mm/m. Hvis den gør, kontakt kundeservice.

Hvad gør jeg, hvis laseren ikke længere er præcis?

Hvis afvigelsen mellem kontrolpunkterne overstiger tolerancen (±0,2 mm/m), er kalibrering nødvendig. Du kan kontakte din forhandler eller UMAREX-LASERLINER kundeservice. Det anbefales at kontrollere kalibreringen regelmæssigt, især efter transport eller lang opbevaring.

Kan jeg bruge laseren udendørs?

Ja, laseren kan bruges udendørs. Den typiske synlighed er 60 m ved 300 lux. Til brug i stærkt lys skal du bruge manuel modtagertilstand med en GRX-modtager. Enheden er IP54-beskyttet, så den er modstandsdygtig over for støv og vandsprøjt, men ikke nedsænkning.

Hvordan rengør jeg enheden?

Rengør alle komponenter med en let fugtig klud. Brug ikke rengøringsmidler, skuremidler eller opløsningsmidler. Fjern batteripakken før længerevarende opbevaring. Opbevar enheden et tørt og rent sted.

Hvor finder jeg reservedele eller kundeservice?

For tekniske spørgsmål eller reparationer, kontakt din forhandler eller UMAREX-LASERLINER kundeservice. Kontaktoplysninger findes på hjemmesiden angivet i brugsanvisningen: http://laserliner.com/info/?an=AJQ. Opbevar brugsanvisningen og garantibeviset.

BRUGSANVISNING X2Laser Pro Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis denne overdrages til en ny bruger.

Funktion / Anvendelsesformål

Grøn krydslinjelaser med horisontal lasercirkel og to vertikale linjer

• Nøjagtig horisontal og vertikal indjustering af objekter
  – Tidsbesparende automatisk justering
  – Nem indstilling af hældninger
• Optiske signaler udsender adverselssignaler, når apparatet er uden for nivelleringsområdet
• Integreret håndmodtagermodus til udendørs opgaver
• Enkel horisontal og vertikal montering på mørtelfrie elementbyggeriprofiler
• Lang driftstid med kraftigt litiumion-batteri

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.

Sikkerhedshenvisninger

• Pas på: Undgå at se ind i en direkte eller reflekterende stråle.
  – Undgå at rette laserstrålen mod personer.
• Hvis laserstråling i klasse 2 rammer en person i øjnene, skal vedkommende bevidst lukke øjnene og straks fjerne hovedet fra strålen.
• Laserstrålen eller dens refleksioner må aldrig betragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...).
  – Undlad at anvende laseren i øjenhøjde (1,40 ... 1,90 m).
• Godt reflekterende, spejlende eller skinnende overflader skal tildækkes, så længe der bruges laserudstyr.
• I områder med offentlig færdsel skal strålebanen så vidt muligt begrænses af afspærringer og skillevægge, og laserområdet skal afmærkes med advarselsskilte.

Sikkerhedshenvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.

Under transport skal man altid slukke alle lasere, fastlåse penduler og stille skydekontakten (2) helt til højre.

Særlige produktegenskaber

Automatisk indjustering af apparatet via et magnetisk dæmpet pendulsystem. Apparatet nulstilles og indstiller sig automatisk.

Transport LOCK (LÅS): Under transport beskyttes apparatet af en pendullås.

Med GRX-READY-teknologien kan linielasere anvendes selv under ugunstige lysforhold. Laserlinjerne pulserer da med høj frekvens og kan derved findes med sensor.

Grøn laserteknologi

Apparater med teknologien PowerGreen++ har ekstremt lyse, grønne laserdioder i højeste effektklasse, som giver et optimalt linjebillede på store afstande, mørke overflader samt i kraftigt omgivelseslys.

Ca. 6 gange lysere end en typisk, rød laser med 630 - 660 nm

Antal og placering af lasere

H = horizontal laserlinje V = vertikal laserlinje P = lodlaser S = hældningsfunktion

1 Laserudgangsvindue
2 Skydekontakt
a TIL b FRA / Hældningsmodus / Transportsikring
3 Batterirum (underside)
4 1/4"/5/8"-gevindbøsning (underside)
5 LED håndmodtagermodus
6 Håndmodtagermodus
7 LED strømindikator / Batteriladning
8 Tast til valg af laserlinje
9 Laserudgangsvindue referencestråle

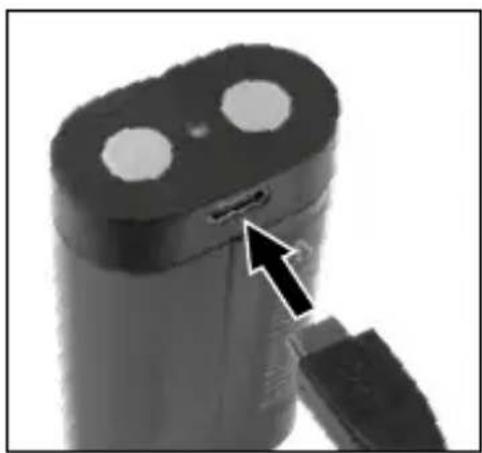

1 Händtering af genopladeligt lithium-ion-batteri

- Netapparatet må kun bruges i lukkede rum; må ikke udsættes for fugt eller regn, da der ellers er risiko for elektrisk stød.

- Inden apparatet tages i brug, skal batterierne lades helt op.

- Forbind netapparatet med el-nettet og akku-pakkens tilslutningsbøsning. Man må kun benytte det vedlagte netapparat. Hvis der benyttes et forkert netapparat, bortfalder garantien.

- Mens batteriet oplades, lyser batteripakkens LED rødt. Ladeprocessen er afsluttet när LED'en lyser grønt.

- Når batteriladningen er svag, blinker driftsindikatoren (7), til apparatet frakobles for at skåne batteriet.

Det genopladelige batteri må kun oplades med den medfølgende oplader og må kun bruges i forbindelse med dette laserapparat. Ellers er der fare for personskade og brand.

Sørg for, at der ikke er ledende genstande i nærheden af batterikontakterne. Kortslutning af disse kontakter kan medføre forbrænding og brand.

Undlad at åbne det genopladelige batteri. Fare for kortslutning.

2 Strømforsyning

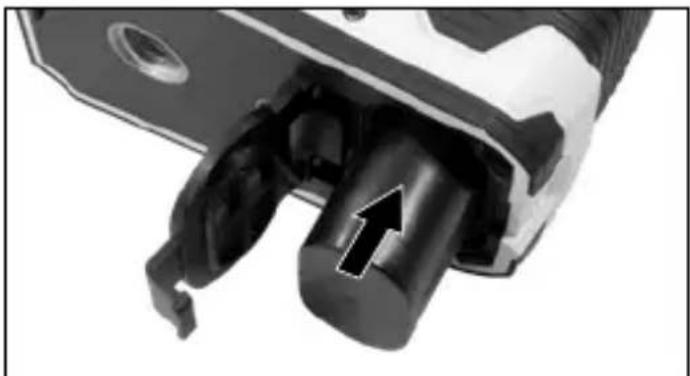

Isætning af lithium-ion-batteriet

Åbn batterirummet, og isæt lithium-ion-batteriet som vist på figuren (kontakter på forhånd).

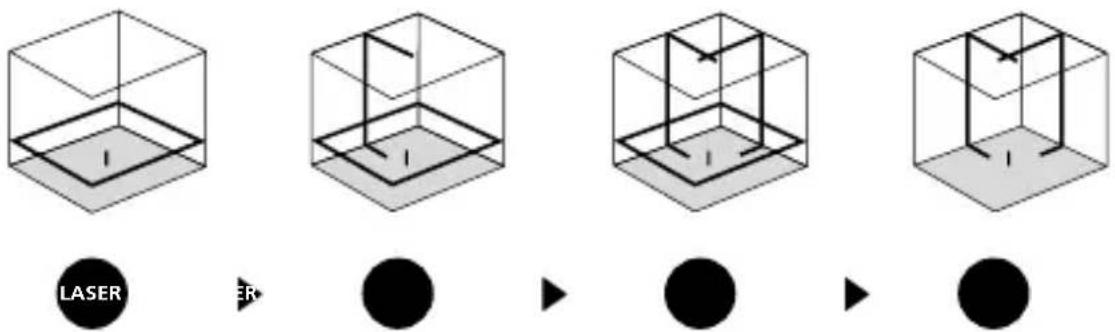

3 orisontal og vertikal nivellering

Løsn transportsikringen, og skub skydekontakten (2) til venstre. Den horisontale laserlinje viser sig. Med valgtasten kan man aktivere laserlinjerne enkeltvis.

!

Til horisontal og vertikal nivellering skal transportsikringen være løsnet. Så snart apparatet er uden for det automatiske nivelleringsområde på 3°, blinker laserlinjerne. Apparatet skal positioneres således, at det er inden for nivelleringsområdet.

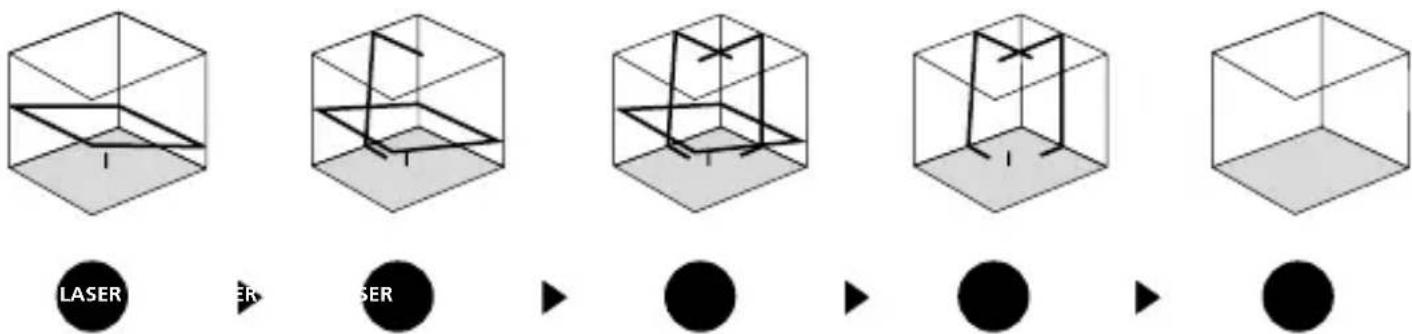

4 ældningsfunktion

Undlad at løsne transportsikringen, skub skydekontakten (2) til højre. Vælg laserne via valgtasten (8). Nu kan der anlægges skæve niveauer eller hældninger. I denne modus indjusterer laserlinjerne sig ikke længere automatisk. Dette indikeres ved, at laserlinjerne blinker.


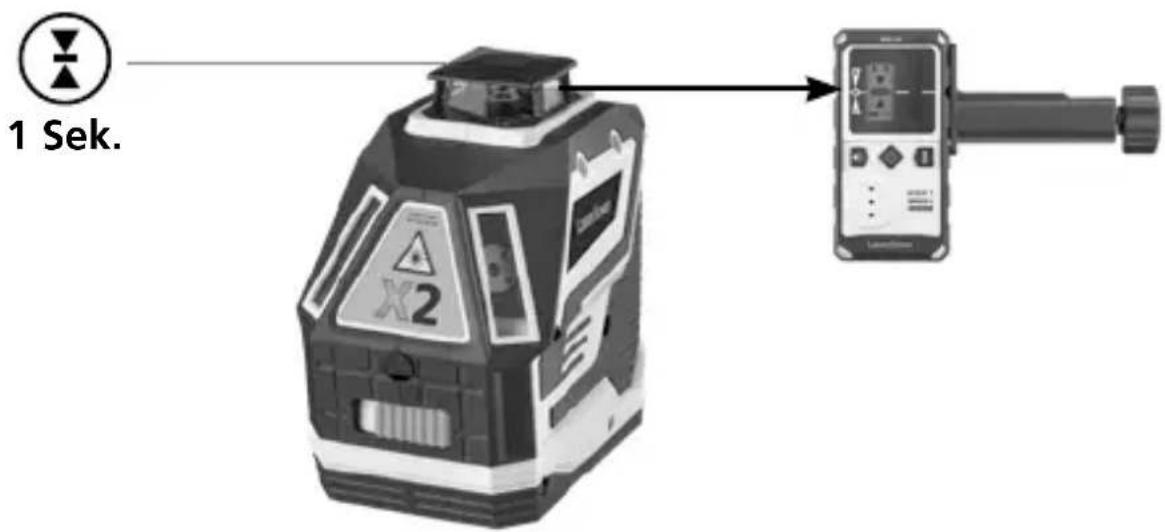

5 GRX READY Händmodtagermodus

Ekstraudstyr: Arbejdet med lasermodtageren GRX

Brug af laser modtager GRX (ekstraudstyr) til at udføre nivellering over store afstande, eller når laserlinjer ikke længere er synlige. For at arbejde med lasermodtageren skal man sætte linjelaseren i håndmodtagermodus ved at trykke på tasten 6 (håndmodtagermodus tændt / slukket). Laseren linjer vil nu pulsere med høj frekvens, hvilket gør laserlinjer mørkere. Laseren modtager kan opfange disse pulserende laser linjer.

Overhold lasermodtager betjeningsvejledningen for linje lasere.

Pga. den specielle optik til generering af en gennemgående 360° laserlinje kan der af tekniske årsager forekomme varierende lysstyrke i forskellige områder af linjen. Dette kan medføre forskellige rækkevidder i håndmodtagermodus.

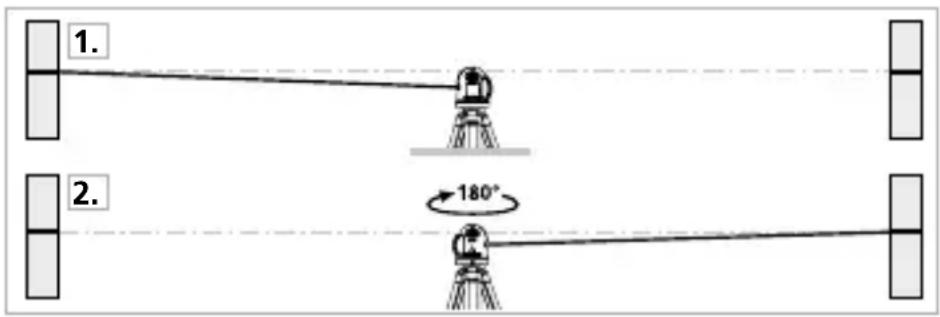

Forberedelse til kontrol af retvisning

Skal laserens retvisning kontrolleres - hvilket bør gøres med jævne mellemrum - opstilles laseren midt mellem 2 vægge med en indbyrdes afstand på mindst 5 meter og tændes. Slå transport sikringen fra og tænd for instrumentet (laser-krydset aktiveres). Brug hertil et stativ.

1. Markér laserplanet A1 på væggen.
2. Drej laseren nøjagtig 180° og marker laserplanet A2 på den modstående væg. Da laseren er placeret nøjagtig midt mellem de 2 vægge, vil markeringerne A1 og A2 være nøjagtig vandret overfor hinanden.

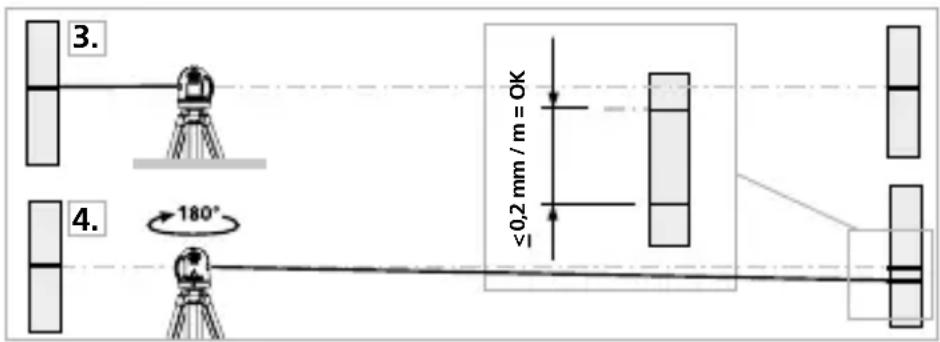

Kontrol af retvisning

1. Anbring apparatet så tæt til væggen som muligt i højde med det markerede punkt A1.

2. Drej apparatet 180°, og markér punktet A3. Forskellen mellem A2 og A3 er tolerancen.

Laseren opstilles ca. 5 m fra en væg. På væggen ophænges et snorelod med 2,5 m snor, således at det hænger frit. Den lodrette laserstråle tændes, laseren sigtes ind, så den lodrette laserstråle flugter med snoren, og det kontrolleres, at linien ikke afviger mere end ± 1 mm fra snoren.

Kontrol af vandret laserlinie

Laseren opstilles ca. 5 m fra en væg, og det vandrette laserkryds tændes. Krydspunktet markeres på væggen, hvorefter laserkrydset drejes ca. 2,5 m til højre. Den vandrette streg må ikke afvige mere end ± 1 mm fra markeringen af krydspunktet. Proceduren gentages med laserkrydset drejet 2,5 m til venstre.

Kontrollér regelmæssigt – og altid før påbegyndelsen af en ny opgave laserens retvisning.

Kalibrering

Måleapparatet skal regelmæssigt kalibreres for at sikre, at måleresultaterne er nøjagtige. Vi anbefaler et kalibreringsinterval på et år.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Fjern batteripakken inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.

©

!
