GEBRUIKSAANWIJZING CC2 VOLTCRAFT

1. Inleiding 54
2. Verklaring van de symbolen 54
   3.Doelmatig gebruik 55
3. Omvang van de levering 56
4. Veiligheidsinstructies 56

a) Algemeen 56
b) Netvoedingsadapter 58
c) Plaatsing. 58
d) Gebruik 59

1. Tips voor accu's 61
2. Algemene informatie 62
3. Bedieningselementen 63
4. Bediening 64

a) Ingebruikname 64
b) Beschikbare bedrijfsmodi 64
c) Accu plaatsen, bedrijfsmodus kiezen, laadstroom instellen 65
d) Bedrijfsmodus of laadstroom voor een afzonderlijke accuschacht achteraf wijzigen....65
e) Bedrijfsmodus of laadstroom voor alle accuschachten achteraf wijzigen 65
f) Displayweergave omschakelen 66

1. USB-uitgang 66
2. Reiniging en onderhoud 66
3. Verwijdering 67

a) Product 67
b) Accu's 67

13.Opheffen van storingen 68
14. Technische gegevens 69

a) Algemeen 69
b) Oplader. 69
c) Netvoedingsadapter 69

1. Inleiding

Geachte klant,

Met de aankoop van dit Voltcraft®-product heeft u een uitstekende beslissing genomen waar voor wij u van harte danken.

Voltcraft - Deze naam staat op het gebied van meet-, laad- en nettechniek voor producten van hoge kwaliteit die uitblinken in buitengewone prestaties en permanente innovatie.

De ambitieuze vrijijdtselektronicus maar ook de professionele gebruiker heeft met een productuit het Voltcraft®-assortiment zichs voor de meest veeleisende opgaven algid de Beste oplossing tot+zijn beschikking. En het bijzondere: De goed ontwikkelde technologie en de betrouwbarekwaliteit van onze Voltcraft®-producten bieden wij u aan met een bijna onovertrefbare prijs-kwaliteitverhouding. Daarmee vormen wij de basis voor een duurzame, goede en succesvolle samenwerking.

Wij wensen u veel plezier met uw nieuwe Voltcraft®-product!

Alle vermelde bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten voorbehonden.

Bij technische vragen=kunt u contact opnemen met:

Voor meer informative kunt u kijken op www.conrad.nl of www.conrad.be

2. Verklaring van de symbolen

Het symbol met een bliksemschicht in een driehoek worden gebrukt als er gevaar voor uw gezondheid bestaat bijv. door elektrische schokken.

Het symbool met het uitroepteken in een driehoek wijst op belangrijke tips in deze gebruiksaanwijzing die beslist opgevolgd要去en worden.

Het pijl-symbol bool ziet u waar bijzondere tips en aanwijzingen over de bediening worden gegeven.

Het product is bedoeld voor het opladen van NiCd- en NiMH-accu's (modellen AA/mignon, AAA/ micro, Sub-C, C) met behulp van het DeltaU-laadproces. Bovendien kannen Ronde Li-lon-batterijen worden opgeladen (type 26650, 22650, 26500, 18650, 17670, 18490, 17500, 17335, 16340/123A, 14500 en 10440). De laadstroom is instelbaarussen 300mA , 500mA , 700mA en 1000mA .

Verder biodt het product een testfunctie voor de geplaatste accu's aan.

Er zijn diverse beveiligingsfuncties geintegreerd zoals bijv. een kortsluitingbescherming, een bescherming gegen overlading en een oververhittingsbeveiliging.

Een USB-spanning-/stroomuitgang kan bijv. voor het opladen van een smartphone worden gezruikt.

De bediening gebeurt via 7 bedieningsknoppen en een goed afleesbaar LC-display (bij een druk op de knop verlicht).

Een meegeverde externe netvoedingsadapter zorgt voor de stroomtoevoer.

Het product is alleen bedoeld voor gebruik in gesloten ruimtes, dus gebruik buitenshuis is nicht toegestaan. Contact met vocht, bijv. in badkamers e.d. dient absolut te worden vermeden.

Dit product voldoet aan alle wettelijkke, nationale en Europese normen.

Om dit zo te houden en een veilig gebruik te garanderen, dient u als gebruiker de aanwijzingen in deze gebruiksaanwijzing op te volgen.

In verband met veiligheid en normering় geen aanpassingen en/of wijzigingen aan dit product toegestaan. Indien het product voor andere doeleinden worden gebruikt dan de hiervoord beschreven doeleinden, kan het product worden beschadigd. Bovendien kan bij verkeerd gebruik een gevaarlijke situatie ontstaan met als gevolg bijvoorbeeld kortsluiting, brand, elektrische schok enz. Lees de gebruiksaanwijzing zorgvuldig door en bewaar deze goed. Geef het product alleen samen met de gebruiksaanwijzing door aan derden.

4. Omvang van de levering

• Oplader
• Netvoedingsadapter
• Gebruiksaanwijzig

Actuele gebruiksaanwijzingen

Download de actuele gebruiksaanwijzingen via de link www.conrad.com/downloads of scan zemet behulp van de afgebeelde QR-code. Volg de aanwijzingen op de website.

5. Veiligheidsinstructies

Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de veiligheids-instructies. Indien u de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing Niet opvolgt,+kunnen wij Niet aansprakelijk worden gesteld voor de daardoor ontstane schade aan Personen of voorwerpen. Bovendien vervalt in dergelijk gevallen de aansprakelijkheid/ garantie.

a) Algemeen

Vanwege de veiligheid en de normering is het Niet toegestaan dit product zich te modificeren en/of aan te passen. Haal het Niet uit elkaar.

• Het product is geen speelgoed. Houd het buiten bereik van kinderen! Het product mag alleen op eenplaats worden opgesteld, gebruikt of opgeslagen, waar kinderen er Niet bij hunnen komen. Hetzelfde geldt voor de accu's.

Wees dus extra voorzichtig als er kinderen in de buurt zich. Kinderen zouden instelleningen hunnen wijzigen of de accu(s) hunnen kortsluiten, waardoor er brand of een explosie kan ontstaan. Levensgevaar!

• Onderhouds-, instellings- of reparatiewerkzaamheden mogen alleen door eenvakman/servicewerkplaats uitgevoerd worden. In het apparaat bevinden zichgeen onderdelen die door de gebruiker konnen worden ingesteld of onderhoden.

• In scholen, opleidingscentra, hobbyruimtes en werkplaatsen dient door geschoold personeel voldoende toezicht te worden gehonden op de bediening van dit product.
• In commerciale instellingen dient men de voorschriften van het Verbond van Commerciele Beroepsverenigingen voor Elektrische Installaties en Apparatuur in acht te nemen.
• Bescherm het product gegen extreme temperatures, direct zonlicht, sterke schokken, hoge vochtigheid, vocht, ontvlambare gassen, dampen en oplosmiddelen. Stel het product Niet bloot aan welke mechanische belasting dan ook.
• Laat verpakkingsmaterialien nicht achteeloos rondslingeren. Dit zou voor kinderen gevaarlijk spelelgoed konnen worden.
• Behandel het product met zorg. Schokken, stoten of zichs vallen vanaf een geringe hoogte konnen het product beschadigen.

• Als het product Niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilig gebruik kan nicht langer worden gegardeerd als het product:

• zichtbaar is beschadigd,

• nicht meer waar behoren werkt,
• tijdens een langere periode is opgeslagen onder slechte omstandigheden, of

• tijdens het vervoer aan hoge belastingen onderhevig is geweest.

• Raadpleeg een vakman wannier u twijfelt over het juiste gebruik, de veriligheid of het aansluiten van het product.

• Laat onderhoud, aanpassingen en reparations alleen uitvoeren door een vakman of in een daartoe bevoegt servicecentrum.
• Als u nog vragen hebt die nicht door deze gebruiksaanwijzing zijn beantwoord, neem dan contact op met once technische Dienst of andere technisch spezialisten.

b) Netvoedingsadapter

• De constructie van de netvoedingsadapter voldoet aan beschemingsniveau II. Als spanningsbron voor de netvoedingsadapter mag alleen een normal stop-contact worden gezrukt.

• Het stopcontact waarop de netvoedingsadapter worden aangesloten, moet gemakkelijk toegankelijk়.

• Gebruik voor de stroomtoevoer van de oplader uitsluitend de meegeleverde netvoodingsadapter.

• Trek de netvoedingsadapter nooit aan de kabel uit het stopcontact. Pak het aan de zijkanten van de behuizing vast en trek het verzolgens uit het stopcontact.

• Raak de netvoedingsadapter nicht aan als alles beschadigingen vertoont; er besteht levensgevaar door een elektrische schok!

Schakel eerst de netspanning van het stopcontact waarop de netvoedingsadapter is aangesloten uit (door de bijbehorende zekeringautomaat uit te schaken of de zekering eruit te draaien en dan de aangesloten FI-aardlekschakelaar uit te schaken, zDat het stopcontact van alle polen ontkoppeld is).

Haal pas daarna de netvoedingsadapter uit het stopcontact. Zorg ervoor dat de beschadigde netvoedingsadapter op een milieuvriendelijk manier worden verwijderd en gebruik deze Niet langer. Vervang de netvoedingsadapter door een identiek exemplaar.

c) Plaatsing

• Het product mag alleen in droge, afgesloten binnenruimtes gebruikt worden. Het product mag Niet vochtig of nat worden, levensgevaarlijke elektrische schokken können het gevolg+zijn!

• Plaats de oplader op een stabiele, vlakke, schone en voldoende große locatie. Zet de oplader nooit op een brandaar oppervlak (zoals een tapijt of tafelkleed). Gebruik algijd een geschikte onbrandbare, hittebestendige ondergrond. Houd de oplader uit de buurt van brandbare of Licht-ontvlambare materialen (bijv. gordijnen).

• Zorg ervoor dat de kabel van de netvoedingsadapter zich wordt afgekneld, geknikt of door scherpe randen worden beschadigd. Leg de kabel:tussen de netvoedings-adapter en de oplader zo, dat niemand erover kan struikelen.

• Zet bijv. geen met vloeistof gezulde potten, vazen of planten op of naast het product. Als deze vloeistoffen in de oplader binnendringen gaat de oplader kapot en is er groot gevaar op een brand of een ontploffing.

Koppel in dit geval het product onmiddelijk los van de bedrijfsspanning, verwijder de eventuele geplaatste accu's. U mag de oplader Niet meer gebruiken. Breng het maar een servicedienst.

Indien er vloeistoffen op de netvoedingsadapter terechtkomen, schakel dan het stopcontact stroomloos waarop de netvoedingsadapter is aangesloten. Schakel hiervoor de bijbehorende zekeringautomaat uit of haal de zekering eruit. Schakel bovendien de bijhorende FI-beschermschakelaar uit, zodat het stopcontact op alle polen van de netspanning is ontkoppeld. Haal daarna de netvoedingsadapter uit het stopcontact. Gebruik de netvoedingsadapter dan nicht meer en geef het apparaat af ter reparatie of voer het milieuvriendelijk af.

• Plaats de oplader Niet zonder geschikte bescherming op kwetsbare meubelopervlakken. Hierdoor können er krassen, drukplekken of verkleuringen ontstaan.

d) Gebruik

• Met deze oplader mogen gegelijktijdig maximaal vier opplaadbare NiCd- resp. NiMH-accu's van het type AA/mignon, AAA/micro, Sub-C of C (nominale spanning 1,2 V) worden geladen. Bovendien+knen ronde Li-Ion-batterijen worden opgeladen (type 26650, 22650, 26500, 18650, 17670, 18490, 17500, 17335, 16340/123A, 14500 en 10440).
• Plaats nooit andere soorten accu's of een Niet-oplaadbare batterij in de oplader. Er bestaat dan groot gevaar op brand of een explosie!
• Zorg voor voldoende ventilatieijdens het gebruik. Dek de oplader en de netvoedingsadapter nooit af. Zorg voor voldoende afstand (minstens 20~cm )ussen de oplader en andere voorwerpen. Door oververhitting kan brand ontstaan!
• Gebruik als strooombron voor de oplader uitsluitend een gestabiliseerde gegelijkspanning van 12 V/DC (bijv. via de meegeleverde netvoedingsadapter).
• Gebruik het product nooit zonder toezicht. Ondanks de omvangrijke en veelom-vattende beveiligingsschakelingen können storingen of problemenijdens het opladen van een accu Niet worden uitgesloten.

• Als u met de oplader of accu's werkt, draag dan geen metalen of geleidende materialien, zoals bijv. sieraden (kettingen, armbanden, ringen o.i.d.). Door een kortsluiting bestaat gevaar voor brand en explosie.

• Het is Niet toegestaan om extra metalen verbindingen:tussen accu en oplader aan te leggen! Plaats de accu's direct in de oplader.

• De oplaadschachten mogen nicht met elkaar verbonden worden.

• Gebruik het product in een gematigd klimaat, nooit in de tropen. Raadpleeg het hoofdstuk "Technische gegevens" voor de toegestane omgevingscondities.

• Gebruik het product Niet in de directe omgeving van sterke magnetische of elektron magnetische velden, zendmasten of HF-generatoren. De besturingsleuktrinica kan hierdoor worden beinvloed.

• Gebruik het product nooit direct nadat het van een koude maar een warme ruimte is overgebracht. De condens die waar bij ontstaat kan onder bepaalde omstandigeden de werkung van het apparaat storen of tot beschadigingen leiden! Bovendien bestaat bij de netvoedingsadapter het gevaar van een levensgevaarlijke elektrische schok.

Laat het product eerst op kamertemperatuur komen voordat u het in gebruik neemt. Dit kan een aantal uren duren.

• Als u het product gedurende een langereijd Niet gebruikt (bijv. opslag) dient u het van de stroombron te scheiden door de netvoedingsadapter uit het stopcontact te trekken.

6. Tips voor accu's

• Houd batterijen uit de buurt van kinderen.
• Laat accu's nicht achteloos rondslingeren; er bestaat het gevaar dat deze door kinderen of huisdieren worden ingeslikt. Neem in dat geval direct contact op met een arts!
• Accu's mogen nooit worden kortgesloten,uit elkaar gehaald of in het vuur worden geworpen. Er bestaat explosiegevaar!
• Neem de accu's direct na het einde van het laadprocesuit de oplader.
• Lekkende of beschadigde accu's können bij contact met de huid chemische brandwonden veroorzaken. Gebruik in dergelijkke gezallen geschikte veiligheids-handschoenen.
• Uit accu's lekkende vloeistoffen zijn chemisch uiterst agressief. Voorwerpen of oppervlakken die in contact komen met lekkende of defecte accu's of batterijen, können ernstig beschadigd raken. Bewaar accu'saalrom op een geschikte plek.
  Gewone (niet-oplaadbare) batterijen moot worden opgeladen. Er bestaat brand- en explosiegevaar! Laad alleen batterijen op die waarvoor geschikt+zijn.
• Let bij hetplaatsen van de accu's steeds op de juiste polariteit (plus/+ en min/-).
• Het product is uitsluitend geschikt voor NiCd- en NiMH-accu's (vormen AA/mignon, AAA/micro, Sub-C, C, nominale spanning 1,2 V) en Ronde Li-Ion-batterijen (type 26650, 22650, 26500, 18650, 17670, 18490, 17500, 17335, 16340/123A, 14500 en 10440).

7. Algemene informatie

Accu's bestaanuit twee elektroden die in een elektrolyt ingebracht zich; hierdoor is een accu een chemisch element. Binnenin dit element voltooien sich chemische processen. Omdat deze processen omkeerbaar zich, kann accu's opniew opgeladen worden.

Voor het opladen van een accu is een laadspanning nodig die groter moet+zijn dan de celspanning. Bovendien moet bij het opladenmeer energia (mAh) toegevoerd worden dan daarna opnieuw ontnomen kan worden. Deze verhouding van toegevoerde tot ontnomen energia worden als rendement omschreven.

De bruikbare capaciteit, die sterk van de ontlaadstroom afhankelijk is, is doorslaggebend voor de toestand van de accu. De toegevoerde lading kan nicht als maatstaf gebruikt worden, omdat een deel ervan verloren gaat (bijv. in warmte worden omgezet).

De capaciteitsindicatie van de fabrikant is de maximale theoretische ladingshoeveelheid die de accu kan afgeven. Dat betekent dat een accu met 2000 mAh theoretisch bijv. twee uur lang een stroom van 1000mA (= 1 ampere) kan leveren. Deze waarde hangt heel sterk van vele factoren af (toestand van de accu, ontlaadstroom, temperatuur enz.).

Keuze van een geschikte laadstroom

De oplader bildet meerdere laadstromen naar keuze aan (300 mA, 500 mA, 700 mA, 1000 mA).

De laadstroom要去 volgens de informatatie op de accu worden gekozen.

Voorbeeld 1: Opschrift "standaard laden: 12 - 15uur met xxx mA"

$$ \left(= ^ {\prime \prime} \text {s t a n d a r d c h a r g e : 1 2 - 1 5 h a t x x x m A}\right) $$

Voorbeeld 2: Opschrift "snelladen: 4 - 5 uw met xxx mA" (= "Fast charge: 4 - 5h at xxx mA")

Voorbeeld 3: Opschrift "geschikt voor snel opladen"

$$ \left(= \text {F a s t r e c h a r g e a b l e} ^ {\prime \prime} \text {o f} \text {Q u i c k c h a r g i n g p o s s i b l e}\right) $$

De oplader nied nicht alkijd de exact passende laadstroom aan. In dergelijke geallen is het eerstvolgende Kleinere stroombereik de juiste keuze.

Bij accu's zonder gegevens over de laadstroom moet op het laadapparaat een laadstroom van ongeveer 1/10 van de accucapaciteit worden gebruikt (bijv. accucapaciteit 2500mAh , laadstroom 300mA instellen).

De ontlaadstroom worden in de bedrijfsmodus "CHARGE TEST" afhankelijk van laadstroom automatisch ingesteld:

• Laadstroom 300 mA of 500 mA Ontlaadstroom: 250 mA
• Laadstroom 700 mA of 1000 mA Ontlaadstroom: 500 mA

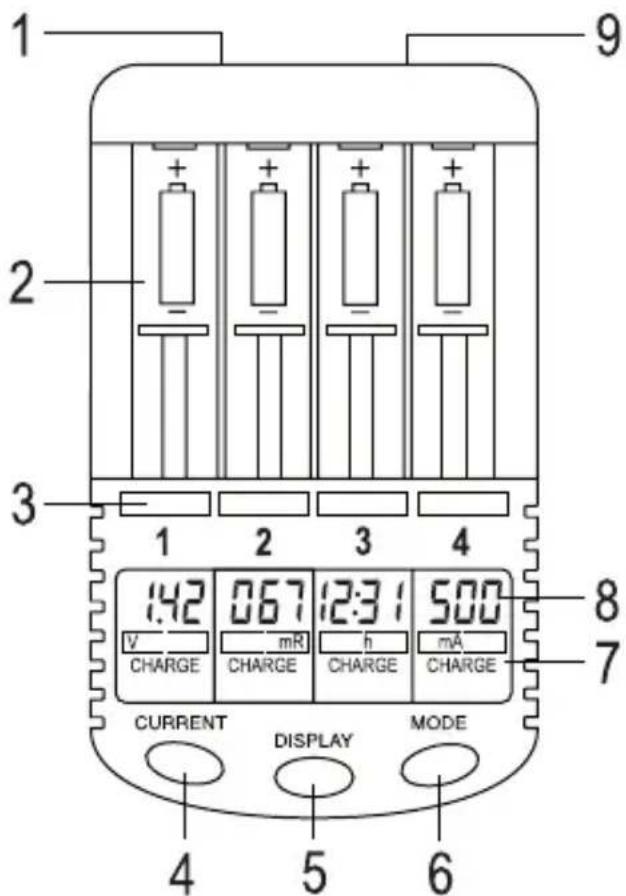

8. Bedieningselementen

1 Ronde bus voor spannings-/stroomvoorziening
2 Accuvak (4x)
3 Bedieningstoetsen "1", "2", "3", "4" (betreffende toets drukken om een bepaald accuvak voor de instelling en voor het weergeven van de bedrijfsmodus resp. informatie te selecteren)
4 Toets "CURRENT" (instellen van de laadstroom)
5 Toets "DISPLAY" (omschakelen van de weergaveussen laadstroom (mA), accuspanning (V), geladen capacititeit (mAh), laadtijd tot nu toe (h) en inwendige wonderstand (mR)
6 Toets "MODE" (keuze van de gebruiksmodus "CHARGE" en "CHARGE TEST")
7 Aanduiding van de gekozen bedrijfsmodus
8 Weergave voor laadstroom (mA), accuspanning (V), geladen capacititeit (mAh), laadtijd tot nu (HH:MM) en inwendigeesterstand (mR)
9 USB-bus (spanning-/stroomuitgang bijv. voor het opladen van smartphones)

9. Bediening

a) Ingebruikname

• Steek de ronde laagspanningsstekker van de netvoedingsadapter in de ronde bus (1) op de城县kant van de oplader.
• Steek de netvoedingsadapter in een normal stopcontact.
• De hintergrondverlichting van het display worden geactiveerd en in het display verschijnen kort alle displaysegmenten. Vervolgens worden in het bovenste veld (8) bij elk van de 4 kanalen "null" weergegeven. De oplader is nu gebruiksklaar.

b) Beschikbare bedrijfsmodi

Het product biedt twee verschillende bedrijfsmodi:

Modus "CHARGE"

De oplader begint het laadproces; na het volledig opladen van de accu schakelt de oplader aan de onderhoudslading.

Modus "CHARGE TEST"

De oplader test de capacititeit van de accu door de accu eerst volledig op te laden en verwolgens te ontladen. Na een pauze van ca. 5 minuten volgt het laadproces.

Houd er rekening mee dat een te hoge laadstroom ertoe kan leiden dat de accu nicht volledig worden opgeladen. Hierbij kan een te grote afwijkingen ontstaan tussen de gemeten accucapaciteit en de op de accu aangegeven capaciteit. Wij adviseren als laadstroom ongeveer 1/10 van de accucapaciteit in te stellen (bij een accu van 2700mAh dus een laadstroom van 300mA ).

De ontlaadstroom worden in de bedrijfsmodus "CHARGE TEST" afhankelijk van laadstroom automatisch ingesteld:

Laadstroom 300mA of 500mA : Ontlaadstroom: 250mA

Laadstroom 700 mA of 1000 mA: Ontlaadstroom: 500 mA

c) Accu plaatsen, bedrijfsmodus kiezen, laadstroom instellen

• Plaats een geschikte accu volgens de juiste poolrichting (plus/+ en min/- in acht nemen, zich opschrift in batterijvak resp. op de batterij) in een willekeurige accuschacht (2).

Door de constructie/groote van accu's van het type C konnen bij dit type slechts twee van de vier accuschachten worden gebruikt.

• In het bijbehorende LCD-display verschijnt de spanning van de accu en knippert gedurende 4 seconden de bedrijfsmodus "CHARGE". Gedurende dezearendukt u door herhaaldelijk kort op de toets "MODE" (6) te drukken de bedrijfsmodus selecteren.
• Vervolgens worden als laadstroom 300mA weergegeven en knippert de bedrijfsmodus ("CHARGE" of "CHARGE TEST"). Gedurende dezearendu kunt u door herhaaldelijk kort op de toets "CURRENT" (4) te drukken de laadstroom instellen.
• Nadat gedurende enkele seconden geen toets is ingedrukt, start het opladen.

Als er na hetplaatsen van de accu geen spanning worden weergegeven, dan+zijn ofwel de contacten van de accu geoxideerd/hoogohmig of de accu is diep ontladen/defect.

Indien een andere bedrijfsmodus要去 worden geseleeteerd of de laadstroom要去 worden veranderd, zie hoofdstuk 8. d) resp. 8. e).

d) Bedrijfsmodus of laadstroom voor een afzonderlijke accuschacht achteraf wijzigen

• Druk op de bedieningstoets (3) voor de desbeteffende accuschacht waarvan u de bedrijsmodus of laad-/ontlaadstroom wilt veranderen. De bijbehorende individatie op het LCD-display knippert (evt. bedieningstoets van de accuschacht 2x drukken).
• Kies door de toets "MODE" (6) kort in te drukken de gewenste bedrijfsmodus.
• Verander de laadstroom door kort op de toets "CURRENT" (4) te drukken.
• Wacht enkele seconden, dan worden de instellingen overgenomen.

e) Bedrijfsmodus of laadstroom voor alle accuschachten anschraf wijzigen

• Houd de toets "MODE" (6) ca. 1 seconden lang ingedrukt. Op het LCD-display knippert de bedrijfsmodus ("CHARGE" of "CHARGE TEST").
• Kies door de toets "MODE" (6) kort in te drukken de gewenste bedrijfsmodus.
• Verander de laadstroom door kort op de toets "CURRENT" (4) te drukken.
• Wacht enkele seconden, dan worden de instellingen overgenomen.

f) Displayweergave omschakelen

Door meertere keren kort op de toets "DISPLAY" (5) te drukkenUNT u tijdens het laad-/ontlaadproces verschillende gevevens op het display weergeven (wanner de gevevens alleen van een van de schachten weergegeven/worden omgeschakeld worden, vooraf met bedieningstoets "1"...4" gewenste accuschacht selecteren, zodat de weergave knippert).

• Accuspanning (V)
• Laadstroom (mA)
• Geladen capacitite in (mAh)
• Bestaande laad-/ontlaadtijd (h; weergave in HH:MM, uren:minuten)

Wonneer een duur van 20 uur bereikt worden begint de weergave weebr bij "0:00".

• Inwendigeesterstand (mR, milli-ohm);een lage inwendigeesterstand wijst op een hoogwaardige accucel;een hoger wordende inwendigeesterstand kan een teken voor veroudering zijn

10. USB-uitgang

De USB-uitgang (9) op de achterkant van de oplader kan voor het opladen van bijv. smartphones worden gebruikt. De USB-uitgang levert de gebruikelijke spanning van 5 V/DC en er is een stroom van maximaal 1 A beschikbaar.

11. Reiniging en onderhoud

Koppel het product los van de stroomvoorziening voorafgaand aan elke reiniging (verwijder de netvoedingsadapter). Haal hiervoorde accu'suit het product.

Gebruik een droog, pleasvrij doekke voor de reiniging van het product.

Gebruik in geen geval agressieve reinigingsmiddelen, reinigingsalcohol of andere chemische producten,ondat de behuizing beschadigd of de werking zelfs belemmerd kan worden.

12. Verwijdering

a) Product

Elektronische apparaten zijn recyclebare stoffen en horen nicht bij het huisvuil. Voer het product aan het einde van zijn levensduur volgens de geldende wettelijk bepalinen af.

Verwijder eventuele geplaatste accu's en voer deze geschaden van het product af.

b) Accu's

Als eindverbruiker bent u conform de KCA-voorschriften wettelijk verplicht om alle gebruike accu's in te leveren; verwijdering via het huishoudelijkke afval is Niet toegestaan.

Batterijen/accu's die schadelijke stoffen bevatten worden aangegeven met het nevenstaande pictogram. Dit pictogram duidt erop dat afvoer via het huishoudelijk afval verboden is. De aanduidingen voor de zware metalen die het betreft zich: Cd = cadmium, Hg = kwik, Pb = lood (de aanduiding staat op de batterijen, bijv. onder het links afgebeelde vuilnisbaksymbool).

U kunt lege batterijen gratis afgeven bij de inzamelpunten van uw gemeente, once filialen of overal waar batterijen worden verkocht.

U voldoet daarmee aan de wettelijkke verplichtingen en draagt bij aan de bescherming van het milieu.

13. Opheffen van storingen

Geen Werking of geen display-indicatie

• Is de ronde stekker van de netvoedingsadapter correct in de bus op de explader?
• Is de netvoedingsadapter correct in het stopcontact geplaatst en is er netspanning aanwezig?

De geplaatste accu worden nicht herkend ("null" in het display)

• De contacten van de accu zijn geoxideerd/hoogohmig. Reinig de contacten van de accu.
• De accu is volledig ontladen/defect.
• Controller of de accu goed is geplaatst; gelebruik als test een andere accuschacht van de oplader.

Na het opladen is de accu bij gebruik snel wee leeg

• Gebruik een lagere laadstroom. Afhankelijk van de accu-kwaliteit kan het voorkomen dat de oplader het laadproces bij een te hoge laadstroom te snel beeindig, hoewel de accu Niet vol is. Raadpleeg hiervoord erchter de gegevens van de accufabrikant.
• De accu is aan het einde van de levensduur.
• Bij NiCd-accu's kan het bij het laden van slechts gedeeltelijk ontladen accu's het memory-effect optreden. De accu verliest waar bijঃ发展格局. Gebruik voor de accu de bedrijfsmodus "CHARGE TEST". Hierbij worden de accu eerst worden geladen, daarna ontladen en ten slotte opnieuw geladen.

De aangegeven capaciteit is tegering

• De accu was voor het laden Niet volledig leeg.
• Gebruik een lagere laadstroom. Afhankelijk van de accu-kwaliteit kan het voorkomen dat de oplader het laadproces bij een te hoge laadstroom te snel beeindigd, hoewel de accu Niet vol is.

De accu wordenwarm tijdens het laden of het ontladen

• Dit is normalaal, in het bijzonder bij gebruik van hogere laad-/ontlaadstromen.

De displayverlichting is uitgegaan

• De displayverlichting gaat na enkele seconden automatisch uit. Bij een druk op de knop worden de verlichting opnieuw voor enkele seconden geactiveerd.

Omgevingsvoorwaarden. temperatuur 0^ tot +40^ , relativie luchtvochtigheid < 85% , nicht condenserend

b) Oplader

Bedrijfsspanning. 12 V/DC

Accuschachten 4

Geschikte accu's ... NiCd of NiMH, type AA/mignon, AAA/micro, Sub-C of C (nominale spanning elk 1,2 V)

Li-ion, type 26650, 22650, 26500, 18650, 17670, 18490, 17500, 17335, 16340/123A, 14500 en 10440 (nominale spanning 3,7 V)

Instelbare laadstroom 300 mA, 500 mA, 700 mA, 1000 mA

Ontlaadstroom. De ontlaadstroom voor de bedrijfsmodus "CHARGE-TEST" wordt afhankelijk van laadstroom automatisch ingesteld:

Laadstroom 300mA of 500mA : Ontlaadstroom: 250mA

Laadstroom 700 mA of 1000 mA: Ontlaadstroom: 500 mA

Ontlaadspanning .NiCd of NiMH: 0,9 V

Li-Ion: 2,8 V

Laadtechnologie.. NiCd of NiMH: DeltaU

USB-uitgang .5V/DC,1A

Afmetingen 157 x 93 x 35 mm (L x B x H)

Gewicht. ca. 201 g

c) Netvoedingsadapter

Bedrijfsspanning. 100 - 240 V/AC, 50/60 Hz

Uitgangsspanning/-stroom. 12 V/DC, 3 A

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegren, voorbehonden. Reproductions van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische geveensverwerkingssapparatuur, vereisen de schriftelijktoestemming van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
