Producttype	Commerciële airconditioning (binnenunit)
Merk	Panasonic
Model	S36MU2E5B
Koelmiddel	R32 (brandbaar)
Hoofdfuncties	Koelen, verwarmen, ontvochtigen (DRY), timer
R32 koelmiddelleksensor	Optioneel, toont alarm P08 en ventilatie
Ingebouwde biocide	Ja, ionisatie om bacteriën en virussen te elimineren
Automatisch ontdooien	Ja
Herstel na stroomuitval	Automatisch met vorige instellingen
Binnenreiniging	Verboden voor gebruiker, neem contact op met de klantendienst
Luchtfilter reiniging	Ja, uitgevoerd door gebruiker (indicator op afstandsbediening)
Veiligheidsmaatregelen	Geen oplosmiddelen gebruiken, niet boren, niet blootstellen aan vlammen
Elektrische voeding	Toegewijde stekker met aardlekschakelaar
Aarding	Verplicht
Buitentemperatuur voor verwarming	Verminderde prestaties bij lage temperatuur
Talen van de handleiding	Frans, Engels en diverse andere (vertalingen beschikbaar)
Aantal pagina's handleiding	72 pagina's

Veelgestelde vragen - S36MU2E5B PANASONIC

Welk koelmiddel gebruikt deze Panasonic S36MU2E5B airconditioner?

Het gebruikt het koelmiddel R32, dat brandbaar is. Neem de veiligheidsmaatregelen in acht: geen open vuur, goed geventileerde ruimte.

Hoe maak ik het luchtfilter van de binnenunit schoon?

Wanneer het Filter-lampje op de afstandsbediening verschijnt, neem dan contact op met uw dealer of de klantendienst. De binnenreiniging mag niet door de gebruiker worden uitgevoerd.

Wat te doen bij een gedetecteerd koelmiddellek (alarm P08)?

Schakel de stroomonderbreker niet uit. Ventileer de ruimte, gebruik geen verbrandingsapparaat en neem onmiddellijk contact op met de klantendienst. De ventilator draait om ophoping te voorkomen.

Kan ik chemische producten gebruiken om de airconditioner schoon te maken?

Nee. Gebruik nooit oplosmiddelen of bijtende producten. Gebruik een zachte, licht vochtige doek.

Wat betekent alarm J01 op het scherm?

Het alarm J01 duidt op een probleem met de R32-leksensor of de bedrading ervan. Neem onmiddellijk contact op met de klantendienst.

Hervat de airconditioner na een stroomstoring?

Ja, hij start automatisch opnieuw met de vorige instellingen. U hoeft zich geen zorgen te maken.

Wat is de DRY-functie?

De DRY-functie ontvochtigt de lucht. Zodra de temperatuur is bereikt, schakelt de buitenunit automatisch aan/uit.

Kan ik deze airconditioner zelf installeren?

Nee. De installatie moet worden uitgevoerd door een erkende installateur of een gekwalificeerde professional, volgens de instructies.

Waar kan ik de volledige handleiding in het Frans downloaden?

De handleiding is gratis beschikbaar op notice-facile.com. U kunt deze downloaden in PDF-formaat in het Frans.

Kan de airconditioner worden gebruikt zonder toezicht van kinderen?

Kinderen jonger dan 8 jaar mogen het apparaat niet zonder toezicht gebruiken. Zorg ervoor dat ze de lamellen of de ventilator niet aanraken.

GEBRUIKSAANWIJZING S36MU2E5B PANASONIC

Lees deze bedieningsinstructies zorgvuldig door voor u de unit gaat gebruiken en bewaar ze zodat u er later nog eens ieis in kunt opzoeken. Dit boekwerkje beschrijft voornamelijk zaken die te makeen hebben met de veiligheid en met regelgeving. Voor uitleg over de bediening kunt u de matrix 2D-streepjescode scannen en dan de gedetailleerde handleidingen raadplegen.

PORTUGUES

32~36

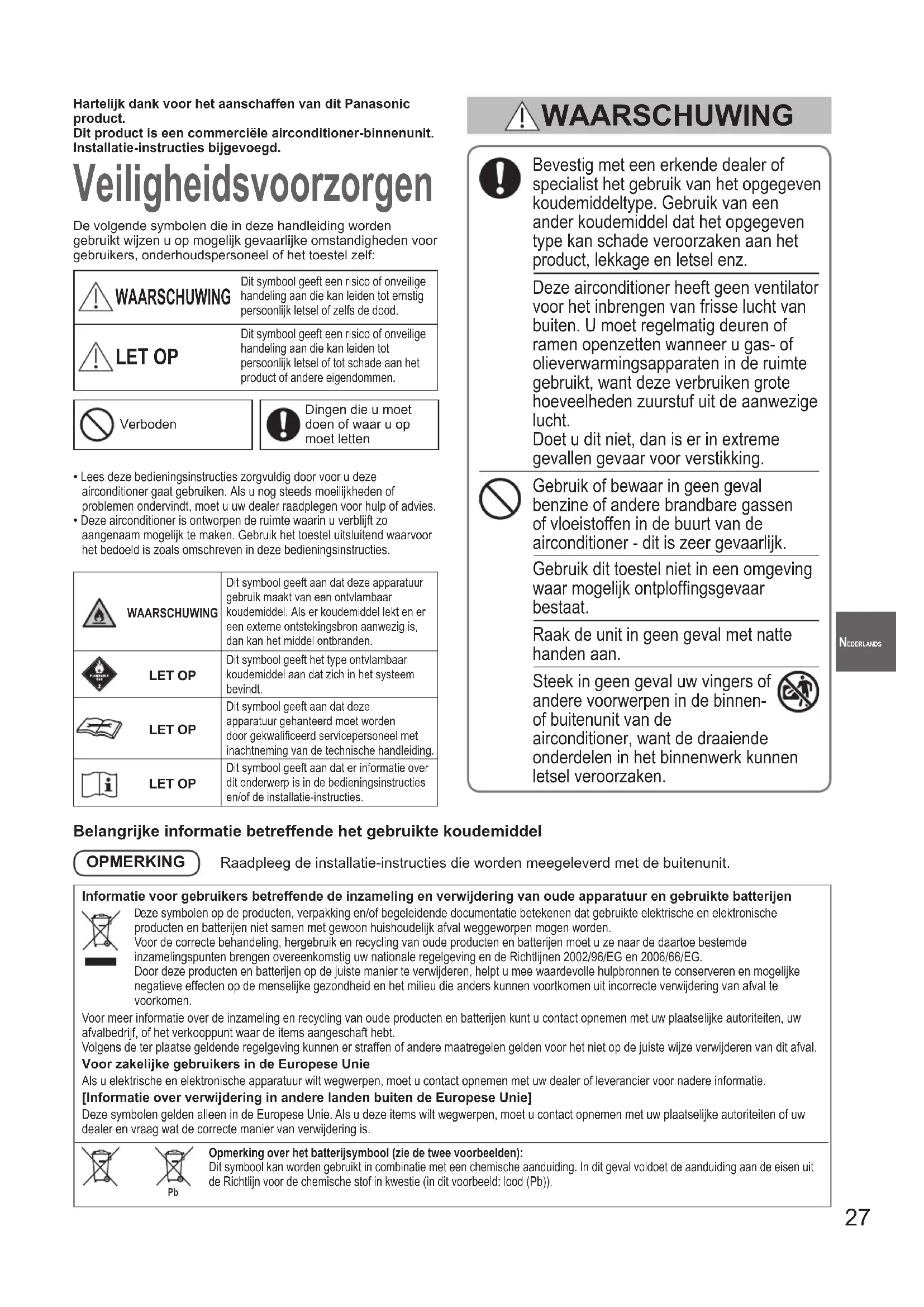

Hartelijk dank voor het aanschaffen van dit Panasonic product.
Dit product is een commerciele airconditioner-binnenunit.
Installatie-instructies bijgevoegd.

Veiligheidsvoorzorgen

De volgende symbolen die in deze handleiding worden gebruikt wijzen u op möglichke gevaarlijke omstandigheden voor gebruikers, onderhoudspersoneel of het toestel zich:

WAARSCHUWING	Dit symbol geeft een risico of onveilighe handling aan die kan leiden tot ernstig persoonlijk letsel of zelfs de dood.
LET OP	Dit symbol geeft een risico of onveilighe handling aan die kan leiden tot persoonlijk letsel of tot schade aan het product of andere eigendommen.
Verboden	Dingen die u moet doen of waar u op要去letten

Lees deze bedieningsinstrumenties zorgvuldig door voor u deze airconditioner gaat gebruiken. Als u nog steeds moeilijkheden of problemen ondvindt,要去u uw dealer raadplegen voor hulp of advies.
- Deze airconditioner is ontworpen de ruimte waarin u verblijft zo aangenaam möglich te make. Gebruik het toesteluitsuitend waarvoort het bedoeld is zoals omschreiben in deze bedieningsinstrictions.

WAARSCHUWING	Dit symbool geeft aan dat deze apparatuur gebruik maakt van een ontvlambaar koudemiddel. Als er koudemiddel lekt en er een externe ontstekingsbron aanwezig is, dan kan het middel ontbranden.
LET OP	Dit symbool geeft het type ontvlambaar koudemiddel aan dat zich in het system bevindt.
LET OP	Dit symbool geeft aan dat deze apparatuur gezendeerd moet worden door gekwalificeerd serviceperseoneel met inachtneming van de technische handleiding.
LET OP	Dit symbool geeft aan dat er informatie over dit onderwerp is in de bedieningsinstructies en/of de installmentie-instructies.

WAARSCHUWING

Bevestig met een erkende dealer of specialist het gebruik van het opgegeven koudemiddeltype. Gebruik van een ander koudemiddel dat het opgegeven type kan schade veroorzaken aan het product, lekkage en letsel enz.

Deze airconditioner heeft geen ventilator voor het inbrengen van frisse lucht van buiten. U moet regelmatig deuren of ramen openzetten wanner u gas- of olieverwarmingsapparaten in de ruimte gebruikt,want deze verbruiken grote hoeveelheden zuurstufuit de aanweziglucht.

Doet u dit nicht, dan is er in extreme gevallen gevaar voor verstikking.

Gebruik of bewaar in geen geval benzine of andere brandbare gassen of vloeistoffen in de buurt van de airconditioner - dit is zeer gevaarlijk.

Gebruik dit toestel Niet in een omgeving waar möglich ontploffingsgevaar bestaat.

Raak de unit in geen geval met natte handen aan.

Steek in geen geval uw vingers of andere voorwerpen in de binnen-of buitenunit van de airconditioner,want de draaiende onderdelen in het binnenwerk kun letsel veroorzaken.

NEDERLANDS

Belangrijke informatie betreffende het gebruekte koudemiddel

OPMERKING

Raadpleeg de installment-instructions die worden meegeleverd met de buitenunit.

Informatie voor gebruikers betreffende de inzameling en verwijdering van oude apparatuur en gebruekte batterijen

Deze symbolen op de produits, verpakking en/of begeleidende documentationatie beteken dat gebruike elektrische en elektronische producten en batterijen Niet samen met gewoon huishoudelijk afval wegeworpen mogen worden.

Voor de correcte behandeling, hergebruik en recycling van oude producten en batterijen moet u ze maar de daartoe bestemde inzamelingspunten brengen overeenkomstig uw nationale regelgeving en de Richtlijnen 2002/96/EG en 2006/66/EG.

Door deze producten en batterijen op de juiste manier te verwijderen, helpt u mee waardevolle hulpbronnen te conserveren en mogelijkene negatieve efecten op de menselijke gezondheid en het milieu die anders kuren voortkomen uit Incorrecte verwijdering van afval te voorkomen.

Vooreer informatie over de inzameling en recycling van oude producten en batterijen kunt u contact opnemen met uwplaatselijke autoriteiten, uw afvalbedrijf, of het verkooppunt waar de items aangeschaf heb.

Volgens de ter plaatse geldende regelgeving konnen er straffen of andere maatregelen gelden voor het Niet op de juiste wijze verwijderen van dit afval.

Voor zakelijk gebruikers in de Europese Unie

Als u elektrische en elektronische apparatuur wilt wegwerpen, moet u contact opnemen met uw dealer of leverancier voor nadere informatie.

[Informatie over verwijdering in andere landen buiten de Europese Unie]

Deze symbolen gelden alleen in de Europese Unie. Als u deze items wilt wegwerpen, moet u contact opnemen met uwplaatselijke autoriteiten of uw dealer en vraag wat de correcte manier van verwijdering is.

Pb

Opmerking over het batterijsymbol (zie de twee voorbeelden):

Dit symbool kan worden gebruikt in combinatie met een chemische aanduiding. In dit geval voldoet de aanduiding aan de eisen uit de Richtlijn voor de chemische stof in kwestie (in dit voorbeeld: lood (Pb)).

WAARSCHUWING

Als het koudemiddel in contact komt met vuur, za dit een giftig gas produceren.

Voor de veiligheid moet u de airconditioner uitschakelen en de stroomvoorziening aflsuien voor u het toestel schoonmaakt of onderhoud pleegt.

Haal de stekker uit het stopcontact of schakel de strooomonderbreker uit die de airconditioner in geval van nood要去 afluien van de hoofdstroomvoorziening in geval van noood.

Gooi weg in overeenstemming met de landelijkke en/ofplaatselijkke regelgeving.

Dit product mag in geen geval worden gewijzigd of gedemonteerd.
Een gewijzigde of gedemonteerde unit kan leiden tot brand, elektrische schokken, of letsel.

Gebruikers mogen nicht zich het binnenwerk van de binnen- en buitenunits schoonmaken. Vraag een erkende dealer of bevoegde specialist om de units schoon te make.

Probeer deze apparatuur nicht selbst te repareren wonneer deze storingen vertoont. Neem voor reparatie en verwijdering contact op met uw dealer of reparateur.

Zorg ervoor dat elk toestel een apart, eigen stopcontact heeft en een hoofdschakelaar om hem af te sluiten van de netstroom, en een aardlekschakelaar, of een verliesstroomschakelaar ter bescherming gegen te hoge stromen aangebracht in de eigen stroomvoorziening.

Zorg voor een apart stopcontact voor elk individuele unit; volledig loskoppelen betekent dat alle polen van de aansluiting losgekoppeld zijn van het vaste net, in overeenstemming met de regelgeving betreffende de bedrading.

Om eventuele risico's van het kapot raken van isolatie te voorkomen, moet de unit geaard worden.

Gebruik geen snoeren
waaraan veranderingen
zijn aangebracht, aan
elkaar gekoppelde snoeren,
verlengsnoeren of snoeren die nicht voldoen aan de specificaties om oververhitting en brand te voorkomen.

Het toestel moet worden bewaard in een ruimte waarin zich geen doorlopend werkende ontstekingsbronnen bevinden (bijvoorbeeld: open vuur, een werkend gasapparaat, of een werkend elektrisch verwarmingstoestel).

Let op, want koudemiddel kan geurloos zichn.

Een ongeventileerde plek waar een toestel dat gebruik maakt van ontvlambare koudemiddelen worden geinstalleerd, moet zo+zijn geconstrueerd dat het koudemiddel in geval van een lekkage Niet kan blijven staan zodate er brandgevaar en ontploffingsgevaar ontstaat.

Het toestel moet worden bewaard op een goed geventileerde plek en de afmetingen van de ruimte要去en overeenkomen met de afmetingen van de ruimte waarin het toestel volgens de specificaties gebruikt moet worden.

Nadat de unit is geinstalleer, moet u altijd de installateur vragenaar het vloeroppervlak van de ruimte waar de unit is geinstalleer en de hoeveelheid ingebracht koudemiddel.

Als de unit of de kamerverding worden veranderd, moet u.altijd de dealer of reparateur raadplegen.

Gebruik geen andere middelen dan die worden aanbevolen door de fabrikant om het ontdooien sneller te lately verlopen of voor het reinigen.

Niet doorboren of verbranden.

InGeVallenwaarinmechanischeventilatievereistis,moeten deventilatie-openingenvrijvanblokkeringengehonden worden.

WAARSCHUWING

Het toestel moet worden bewaard in een ruimte zonder doorlopend open vuur (bijvoorbeeld: een werkend gasapparaat) en ontstekingsbronnen (bijvoorbeeld: een werkend elektrisch verwarmingstoestel).

Staak het gebruik van het product onmiddelijk wonneer er zich enige abnormaliteit/storing voordoet en haal de stekker uit het stopcontact of schakel de stroomonderbreker uit. (Gevaar van rook/brand/elektrische schokken)

Voorbeelden van abnormaliteiten/ storingen:

• De aardlekschakelaar slaat vaak door.
• Het product start soms nicht op wanner het worden ingeschakeld.
• De stroom valt soms UIT wanner het snoer worden verplaatst.
• Er is een brandlucht of een abnormaal geluid terwijl het toestel in werkig is.
• De behuizing is verrormd of zeer heet.
• Er lekt water uit de binnenunit.
• Het snoer of de stekker wordt zeer heet.
• De ventilatorsnelheid kan nicht worden geregeld.
• Het toestel stocht gelijk nadat het worden ingeschakeld.

Neem onmiddelijk contact op met uw dealer voor onderhoud/reparatie.

Wanner de optionele "R32 koudemiddel-lekkagesensor" een lekkage van koudemiddel detecteert, zullen het alarm P08 en het inspectieteken verschijnen op de afstandsbediening, de ventilator van de binnenunit za gaan draaien om te voorkomen dat het koudemiddel stil blijft staan en zal ook Niet stoppen met draaien wanner op de ON/OFF bedieningstoets op de afstandsbediening drukt. In een dergelijk geval mag u de aardlekschakelaar Niet uitschaken, maar moet u wel de ruimte ventileren en dan onmiddelijk contact opnemen met de reparateur of onderhoudsdienst. Gebruik in geen geval apparatuur waar iets worden verbrand, zoals een kachel.

Ga Niet op de unit zitten of
staan.
U zou er per ongeluk vanaf
kunnen vallen.

Als R32 koudemiddel worden gebrukt en de R32 koudemiddelsekkagesensor is aangesloten op de binnenunit, mag u de aardlekschakelaar van de binnenunit Niet uitschaken, behalte wanner er zich ieis abnormaals of een storing voordoet, of wanner u kortdurend onderhoud uitvoert. (Wanner de aardlekschakelaar wordt uitgeschakeld, kan de R32 koudemiddel-lekkagesensor geen lekkage van koudemiddel detecteren wanner dat het geval macht+zijn, wat kan leiden tot het genereren van giftige gassen en tot brand.)

Gebruik in geen geval de volgende dingen in de buurt van de binnenunit en de R32 koudemiddellekkagesensor,want deze können leiden tot brand of een vals alarm voor de detectie van lekkege van koudemiddel.

Gasapparatuur die gebruik maakt van ontvlambaar gas (propaan, methaan, enz.)
- Brandbaar gas zoals pesticiden en haarspray (LPG, enz.)
- Sprays, medicijnen, chemicalien, verf, enz. die gebruik make n van siloxanen.

NEDERLANDS

WAARSCHUWING

Als de alarmmeling J01 verschijnt, is eriets fout met de R32 koudemiddellekkagesensor of de aansluiting van de bedrading waarvan op de binnenunit.

Neem onmiddelijk contact op met de reparateur of onderhoudsdienst. (Een eventuele lekkage van koudemiddel kan nicht worden gedetecteerd.)

Wanner de alarmmeling J02
verschijnt, heeft het sensor-printbord van de R32 koudemiddel-lekkagesensor het eind van zijn bruikbare levensduur bereikt.
Neem zo spoedig möglich contact op met de reparateur of onderhoudsdienst om het sensor-printbord te latentervangen. (Als het sensor-printbord nicht wordenervangen maar gewoon in gebruik blijft, kan de sensor versleten raken en is het möglich dat eventuele lekkage van koudemiddel Niet correct kan worden gedetecteerd.)

LET OP

Dit toestel is bedoeld om te worden gebruikt door zeer ervaren of getrainde gebruikers in winkels, lichte industrien in boerderijen, of voor commercieel gebruik door ongetraind personeel.

Zorg ervoor dat het brandalarm en de luchtuitlaat minstens 1,5 m bij het toestel vandaan zich.

Koel of verwarm de ruimte nicht teveel als er baby's of minder validen aanwezig zich.

LET OP

Dit toestel kan worden gebruikt door kinderen van 8aar en ouder en personen met verminderde fysieke, perceptuele of geestelijkke vermogens of met een gebrek aan ervaring en kennis, mits zich onder toezicht staan of instructie hebben genoten aangaande het veilige gebruik van het toestel en mits zich de daaraan verbonden gemaren begrijpen. Kinderen mogen in geen geval met het apparaat spelen. Reiniging en door de gebruiker uit te voeren onderhoud mogen in geen geval gedaan worden door kinderen die nicht onder toezicht staan.

Zet de airconditioner Niet aan en uit met de hoofdschakelaar. Gebruik hiervoor de ON/OFF toets.

Steek geen dingen in de luchtuitlaat van de buitenunit. Dit is gevaarlijk, want waarbehindt zich de ventilator die zeer snel ronddraait.

Raak de luchtinlaat of de scherpe aluminium vinnen van de buitenunit Niet aan. U kurz hierdoor letsel oplopen.

Steek geen voorwerpen in de VENTILATORBEHUIZING. Hierdoor Aunt u letsel oplopen en kan het toestel beschadigd raken.

Raak de ventilator Niet aan, want deze gaat automatisch draaien wanner er een lekke van koudemiddel worden gedetecteerd. U knot hierdoor letsel oplopen.

KENNISGEVING

• Het toestel moet zo worden bewaard dat er geen Mechanische schade kan optreden.
• De compressor kan soms stoppen tijdens onweer. Dit duidtECHTER Niet op een mechanische storing. Het toestel za na een paar minuten wee normal functioneren.
• De Engelse tekst vormt het origineel van deze instructies. De andere talen zich vertalingen van de originele instructies.

Onderhoud

WAARSCHUWING

Voor de verilgheid moet u de airconditioner uitschakelen en de stroomvoorziening afsluiten voor u het toestel schoonmaakt. (Anders kunt u een elektrische schok krijgen, of letsel oplopen,ondat de ventilator met hoge slelheid ronddraait.)

Gie gen water op de binnenunit. (Dit kan de interne componenten beschadigen en leiden tot gevaar voor elektrische schokken.)

LET OP

Gebruik in geen geval oplosmiddelen of agressieve chemische middelen. Veeg plastic onderdelen Niet af met zeer heet water. (Dit kan leiden tot cervormingen of kleurafwijkingen.)

Sommige metalen randen en vinnen zijn scherp. Wees voorzichtig wanner u dergelijkke onderdelen schoonmaakt. (U kunt hierdoor letsel oplopen.)

Gruik een stevige trap of ladder wanner u een hoog geplaatste binnenunit schoon moot make.

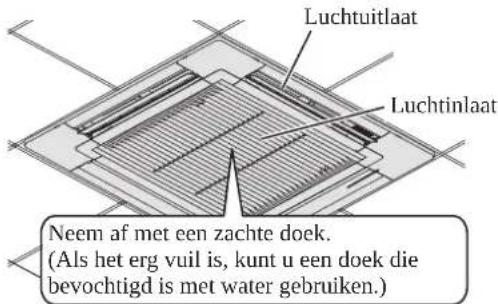

Binnenunit (bijv. Type U2)

De interne spel en andere componenten van de buitenunit moeten regelmatig schoongemaaakt worden.

• Raadpleeg uw dealer of service-centrum.

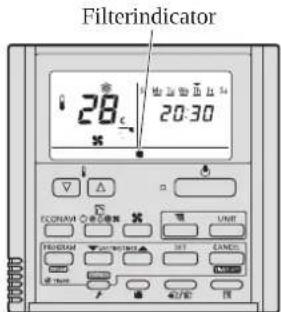

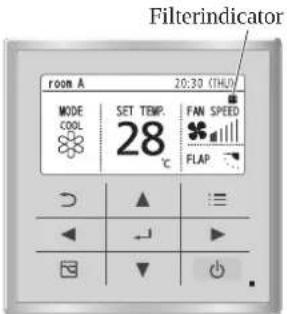

Onderhoud luchtfilter

Raadpleeg uw dealer of reparateur wonneer (Fil) verschijnt op het display van de afstandsbedening met draad.

Afstandsbediening met timer Afstandsbediening met

draad en hoge specificities

Afstandsbediening met draad

Werking

■ Verwarmingsprestaties

Dee airconditioner onttrekt warmte aan de buitenlucht om te kuren verwarmen;aarom zullen dc verwarmingsprestaties afnemen naarmate de buitentemperatuur lager worden.

Als er nicht voldoende verwarmd kan worden, moet u een aanvullend verwarmingsapparaat gebruiken.

Ontdooien

Diestoestel kan beginnen met ontdooien om ijdsat zich gevormd heeft in de buitenunit te laten smelten.

① Het ontdooien begint: De ventilator van de binnenunit stopt (of gaat zeer langzaam draaien). "O" (STANDBY) verschijnt.

② Na een paur minuten begint het toestel weer te verwarmen: Dc ventilator van dc binnenunit blijft stilstaan (of zeer langzaam draaien) tot de spiraal van de warmtewisselaar binnen voldoende is opgewarmd.

" (念) (STANDBY)verschijnt.

③ Het ontdooien is voltooid: De ventilator van de binnenunit begint te draaien.

“（STANDBY）verdwijnt.

"DRY" ontvochtigingsstand

Wonneer de temperatuur in de ruimte het ingestelde niveau bereikt, za de buitenunit automatisch aan- en afslan.

Wonneer de temperatuur in de ruimte hoogstaarschijnlijk het ingestelde niveau za bereiken, worden de ventilator automatisch op "breeze" (matige windsterkte) gezet.

■ Als de stroom uityvalt verwijl de unit in bedrijf is

Het toestel zal automatisch doorgaan met de ingestelde handeling. Dezelfde bedieningsinstellungen van voor de stroomstoring zullen worden gebruikt.

KENNISGEVING

Label (bevestigd aan de klep van de elektrische componentenkast)

Deze airconditioner bevat een product met biocide-werking.

Geioniseerde lucht gegenereerd door een component in de airconditioner schakelt bacterien en virussen in de lucht en op oppervlakken uit en remt

schimmelgroei op oppervlakken in de ruimte.

Actieve stoffen: vrije radicalen die ter plekke gegeneerd worden uit lucht of water in de omgeving

Als u problemen hebt met, of vragen over uw airconditioner, dan heeft u de volgende informatatie nodig. De modelen serialummers bevinden zich op het naamplaatje.

(Nederlands) Modelnr. / Serienr. / Datum van aankoop / Adres dealer / Telefoonnummer
