Producttype	Digitale True RMS stroomtangmultimeter
Merk	BENNING
Model	CM 10 PV
Afmetingen (L x B x H)	240 x 86 x 48 mm
Gewicht (met batterijen)	445 g
Voeding	2 batterijen 1,5 V LR6 (AA)
Batterijduur	Ongeveer 200 uur (zonder backlight of Bluetooth)
Weergave	LCD 6000 punten, hoogte 15 mm
Meetbare spanningen (AC/DC)	Tot 1000 V (via TA PV-adapter: 1500 V AC / 2000 V DC)
Meetbare stromen (AC/DC)	Tot 600 A (stroomtang), microampère tot 4000 µA
Weerstand	Tot 600 kΩ
Capaciteit	Tot 1000 µF
Frequentie	Tot 10 kHz
Temperatuur	-40 °C tot +400 °C (met type K-sonde)
Speciale functies	Continuïteitstest met zoemer en LED, diodetest, contactloze spanningsindicator (VoltSense), startstroommeting (INRUSH), laagdoorlaatfilter (HFR)
Connectiviteit	Bluetooth 4.0 LE voor overdracht naar smartphone/tablet
Dataloggerg	Tot 4000 waarden, automatisch of handmatig
Meetcategorieën	CAT IV 600 V, CAT III 1000 V
Beschermingsgraad	IP30
Onderhoud	Reiniging met een droge doek, geen oplosmiddelen
Meegeleverde accessoires	Meetsnoeren, krokodillenklemmen, TA PV-adapter, tas, temperatuursonde, batterijen

Veelgestelde vragen - CM 10PV BENNING

Hoe schakelt u de BENNING CM 10 PV in en uit?

Draai de draaischakelaar (6) om het apparaat in of uit te schakelen. De stand OFF schakelt het apparaat uit.

Hoe meet ik een gelijkspanning met de stroomtang?

Selecteer de functie V= met de draaischakelaar. Sluit de zwarte kabel aan op de COM-aansluiting en de rode op de +-aansluiting. Plaats de testpennen op het circuit. Lees de waarde af op het scherm.

Hoe gebruik ik de BENNING TA PV meetadapter?

Sluit de TA PV-adapter aan op de COM- en +-aansluitingen. Selecteer de stand PV op de draaischakelaar. De adapter maakt het mogelijk spanningen tot 1500 V AC en 2000 V DC te meten in fotovoltaïsche installaties.

Hoe voer ik de nulstelling uit voor gelijkstroommetingen?

Zorg dat er geen geleider in de stroomtang zit. Druk 2 seconden op de HOLD/ZERO-toets (5) tot het ZERO-symbool verschijnt. De meting wordt dan gecompenseerd.

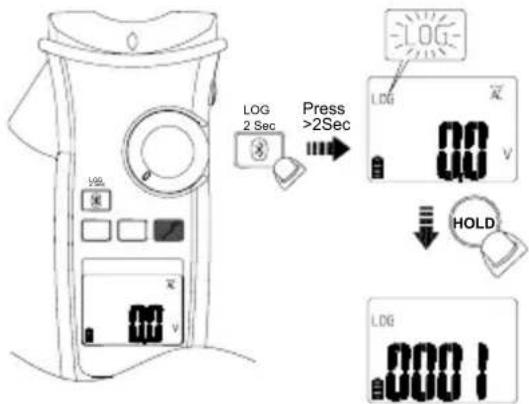

Hoe activeer ik de datalogger (LOG)?

Druk 2 seconden op de Bluetooth-toets (7) tot het LOG-symbool knippert. Om het interval in te stellen, drukt u nogmaals op de Bluetooth-toets nadat het huidige interval wordt weergegeven. De waarden worden automatisch opgeslagen.

Wat betekent de weergave 'OL'?

De weergave OL (OverLoad) geeft aan dat het meetbereik is overschreden. Als gevaarlijke spanningen (>60 V DC/30 V AC) worden gedetecteerd, knippert bovendien het symbool (✗).

Hoe test ik de continuïteit van een circuit?

Zet de draaischakelaar op de stand Ω (weerstand). Druk op de MODE-toets (blauw) tot het continuïteitssymbool verschijnt. Als de weerstand lager is dan ongeveer 20-200 Ω, klinkt de zoemer en gaat de rode LED branden.

Hoe vervang ik de batterijen?

Schakel het apparaat uit en verwijder de meetsnoeren. Draai de twee schroeven van het batterijdeksel aan de achterzijde los. Vervang de oude batterijen door twee nieuwe LR6 (AA) 1,5 V-batterijen, let op de polariteit.

Hoe verbind ik het apparaat met een smartphone via Bluetooth?

Druk op de Bluetooth-toets (7) om de interface te activeren. Het Bluetooth-symbool knippert. Open de BENNING MM-CM Link-app op uw smartphone en zoek naar het apparaat. Eenmaal verbonden blijft het symbool constant branden.

Wat is de betekenis van de meetcategorieën (CAT)?

De categorieën geven de ondersteunde transiënte spanningsniveaus aan. De BENNING CM 10 PV is conform CAT IV 600 V (voeding) en CAT III 1000 V (distributie). Gebruik voor fotovoltaïsche metingen de TA PV-adapter die CAT II 1500 V DC toestaat.

GEBRUIKSAANWIJZING CM 10PV BENNING

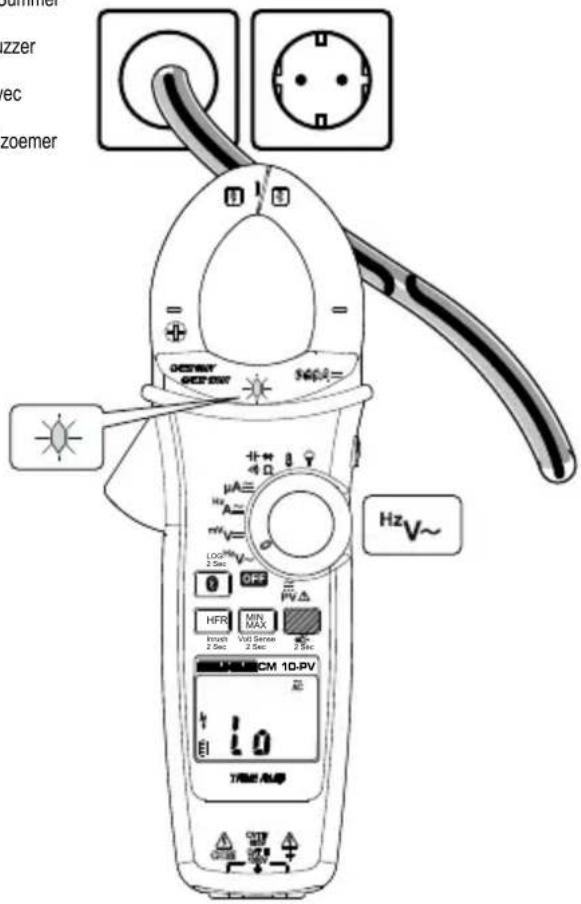

Fig. 10: Spanningsindicator met zoemer en LED

Summer zzer ec zoemer OCTINT OCTOUT S6EA μA A V LOG 1 Sec OFF HV HFR MAX Front 2 Sec Vcc Sense 2 Sec 2 Sec CM 10-PV Hz V~ TRESE/ALP

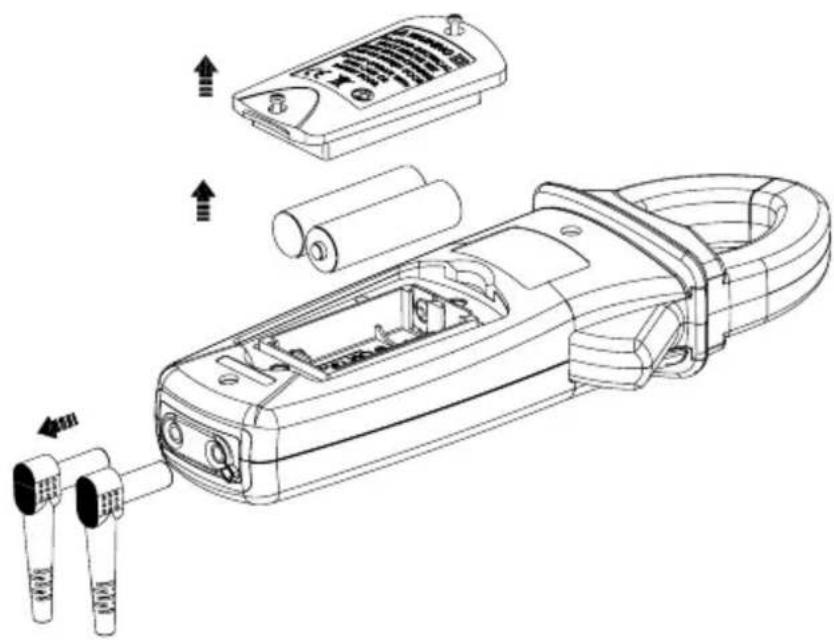

Bild 11: Batteriewechsel
Fig. 11: Battery replacement
Fig. 11 : Remplacement de la pile
Fig. 11: Vervanging van de batterij

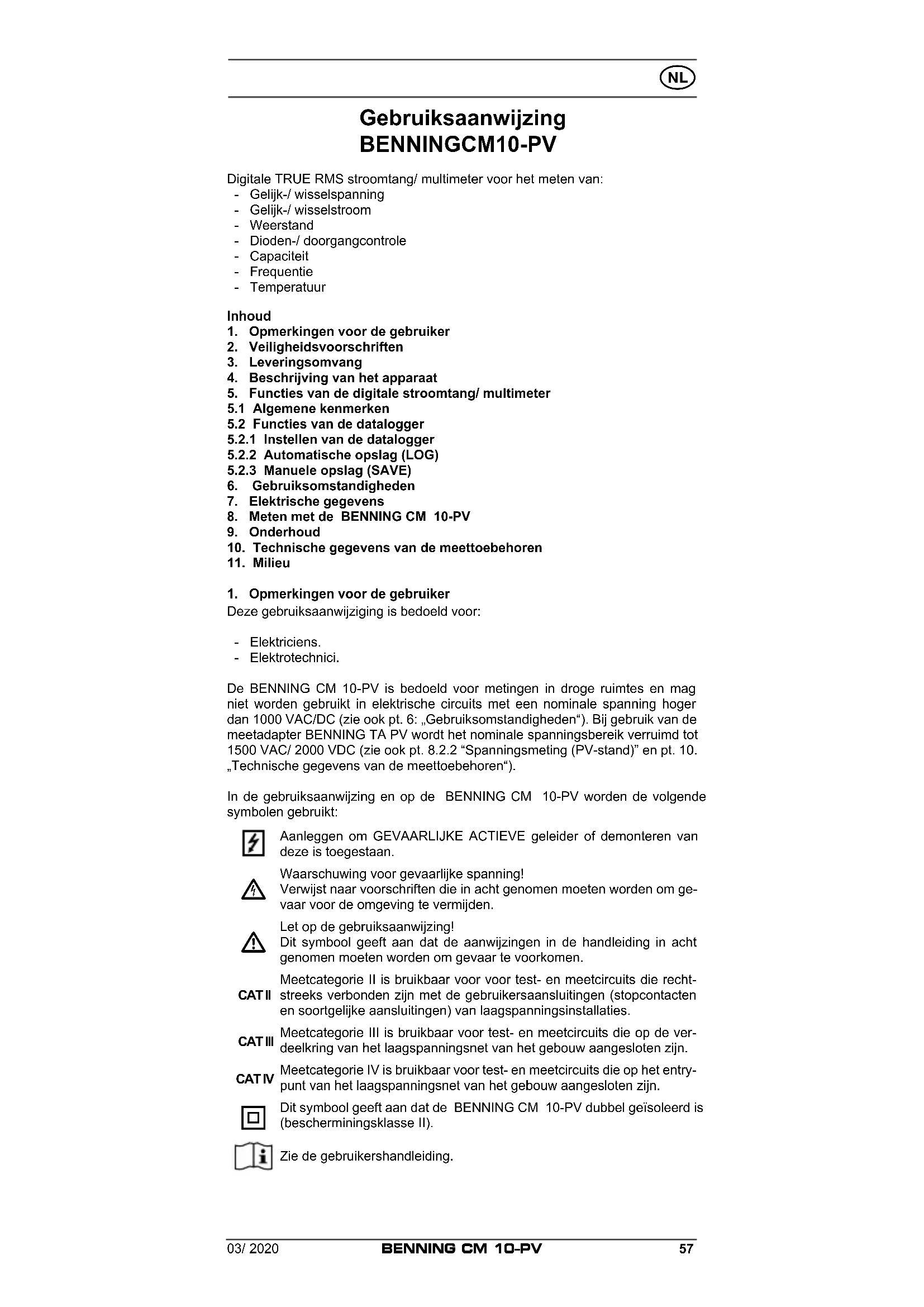

Gebruiksaanwijzing BENNINGCM10-PV

Digitale TRUE RMS stroomtang/ multimeter voor het meten van:

• Gelijk-/ wisselspanning
• Gelijk-/ wisselstroom
• Weerstand
• Dioden-/ doorgangcontrole
• Capaciteit
• Frequentie
• Temperatuur

Inhoud

1. Opmerkingen voor de gebruiker
2. Veiligheidsvoorschriften
3. Leveringsomvang
4. Beschrijving van het apparaat
5. Functies van de digitale stroomtang/ multimeter
   5.1 Algemene kenmerken

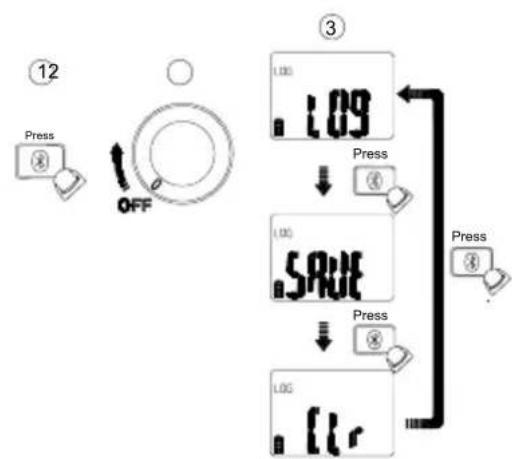

   5.2 Functies van de datalogger

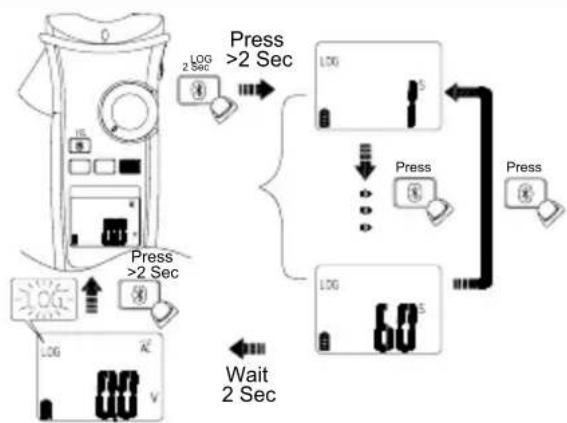

   5.2.1 Instellen van de datalogger
   5.2.2 Automatische opslag (LOG)
   5.2.3 Manuele opslag (SAVE)
6. Gebruiksomstandigheden
7. Elektrische gegevens
8. Meten met de BENNING CM 10-PV
9. Onderhoud
10. Technische gegevens van de meettoebehoren
11. Milieu

1. Opmerkingen voor de gebruiker

Deze gebruiksaanwijziging is bedoeld voor:

• Elektriciens.
• Elektrotechnici.

De BENNING CM 10-PV is bedoeld voor metingen in droge ruimtes en mag niet worden gebruikt in elektrische circuits met een nominale spanning hoger dan 1000 VAC/DC (zie ook pt. 6: „Gebruiksomstandigheden“). Bij gebruik van de meetadapter BENNING TA PV wordt het nominale spanningsbereik verruimd tot 1500 VAC/2000 VDC (zie ook pt. 8.2.2 “Spanningsmeting (PV-stand)” en pt. 10. „Technische gegevens van de meettoebehoren“).

In de gebruiksaanwijzing en op de BENNING CM 10-PV worden de volgende symbolen gebruikt:

Aanleggen om GEVAARLIJKE ACTIEVE geleider of demonteren van deze is toegestaan.

Waarschuwing voor gevaarlijke spanning! Verwijst naar voorschriften die in acht genomen moeten worden om ge- vaar voor de omgeving te vermijden.

Let op de gebruiksaanwijzing! Dit symbool geeft aan dat de aanwijzingen in de handleiding in acht genomen moeten worden om gevaar te voorkomen.

CAT II

Meetcategorie II is bruikbaar voor voor test- en meetcircuits die rechtstreeks verbonden zijn met de gebruikersaansluitingen (stopcontacten en soortgelijke aansluitingen) van laagspanningsinstallaties.

CAT III

Meetcategorie III is bruikbaar voor test- en meetcircuits die op de verdeelkring van het laagspanningsnet van het gebouw aangesloten zijn.

CATIV

Meetcategorie IV is bruikbaar voor test- en meetcircuits die op het entry-punt van het laagspanningsnet van het gebouw aangesloten zijn.

Dit symbool geeft aan dat de BENNING CM 10-PV dubbel geïsoleerd is (bescherminningsklasse II).

Zie de gebruikershandleiding.

Dit symbool op de BENNING CM 10-PV betekent dat de BENNING CM 10-PV in overeenstemming met de EU-richtlijnen is.

Dit symbool verschijnt in het scherm bij een te lage batterijspanning.

Dit symbool geeft de instelling weer van "diodecontrole".

Dit symbool geeft de instelling „doorgangstest“ aan. De zoemer geeft bij doorgang een akoestisch signaal.

Dit symbool geeft de instelling weer van "capaciteitsmeting".

DC: gelijkspanning/ -stroom

AC: wisselspanning/ -stroom

Aarding (spanning t.o.v. aarde)

2. Veiligheidsvoorschriften

Dit apparaat is vervaardigd en getest volgens de voorschriften:

DIN VDE 0411 deel 1/ EN 61010-1

DIN VDE 0411 deel 2-032/EN 61010-2-032

DIN VDE 0411 deel 2-033/EN 61010-2-033

DIN VDE 0411 deel 031/EN 61010-031

en heeft, vanuit een veiligheidstechnisch oogpunt, de fabriek verlaten in een perfecte staat. Om deze staat te handhaven en om zeker te zijn van gebruik zonder gevaar, dient de gebruiker goed te letten op de aanwijzingen en waarschuwingen zoals aangegeven in deze gebruiksaanwijzing. Een verkeerd gebruik en niet-naleving van de waarschuwingen kan ernstig letsel of de dood tot gevolg hebben.

Wees extreem voorzichtig tijdens het werken met blanke draden of hoofdleidingen. Contact met spanningsvoerende leidingen kan elektrocutie veroorzaken.

De BENNING CM 10-PV mag alleen worden gebruikt in elektrische circuits van overspanningscategorie III met max. 1000 V ten opzichte van aarde of overspanningscategorie IV met max. 600 V ten opzichte van aarde.

Gebruik alleen passende meetsnoeren voor deze. Bij metingen binnen de meetcategorie III of de meetcategorie IV mag het uitstekende geleidende gedeelte van een contactpunt op de veiligheidsmeetleidingen niet langer zijn dan 4 mm.

Voor metingen binnen de meetcategorie III en de meetcategorie IV moeten de bij de set gevoegde, met CAT III en CAT IV aangeduide opsteekdoppen op de contactpunten worden gestoken. Deze maatregel dient ter bescherming van de gebruiker.

Bedenk dat werken aan installaties of onderdelen die onder spanning staan, in principe altijd gevaar kan opleveren. Zelfs spanningen vanaf 30 V AC en 60 V DC kunnen voor mensen al levensgevaarlijk zijn.

Gebruik bij de spanningsmeting van PV-installaties met een spanning tot 1500 V DC uitsluitend de BENNING TA PV-meetadapter en zet de BENNING CM 10-PV in de 'PV'-stand.

De meetadapter reduceert de spanning op de BENNING CM 10-PV en mag dus uitsluitend voor de BENNING CM 10-PV gebruikt worden!

Gevaarlijke spanning!

De meetadapter BENNING TA PV mag alleen worden gebruikt in elektrische circuits van overspanningscategorie II met max. 1000 V AC/ 1500 V DC ten opzichte van aarde, overspanningscategorie III met max. 1000 V ten opzichte van aarde of overspanningscategorie IV met max. 600 V ten opzichte van aarde.

Om gevaar te voorkomen, meet u altijd eerst een actuele spanning zonder laagdoorlaatfilter (zonder hoogfrequente onderdrukking, HFR) om een gevaarlijke spanning te detecteren.

Elke keer, voordat het apparaat in gebruik wordt genomen, moet het worden gecontroleerd op beschadigingen. Ook de veiligheidsmeetsnoeren moeten gecontroleerd te worden.

Bij constatering dat het apparaat niet meer zonder gevaar kan worden gebruikt, mag het dan ook niet meer worden ingezet, maar zodanig worden opgeborgen dat het, ook niet bij toeval, niet meer gebruikt kan worden.

Ga ervan uit dat gebruik van het apparaat zonder gevaar niet meer mogelijk is:

• bij zichtbare schade aan de behuizing en/ of meetsnoeren van het apparaat
• als het apparaat niet meer (goed) werkt
• na langdurige opslag onder ongunstige omstandigheden
• na zware belasting of mogelijke schade ten gevolge van transport of onoordeelkundig gebruik, of
• het apparaat of de meetleidingen vochtig zijn.

Om gevaar te vermijden

• mogen de blanke contactpunt van de veiligheidsmeetsnoeren niet worden aangeraakt
• plaats de meetleidingen in de daartoe voorziene meetstekkers op de multimeter en controleer of deze goed vastzitten.

Onderhoud:

Het apparaat niet openen, zij bevat geen onderdelen die door de gebruiker te repareren zijn. Reparatie en service alleen door gekwalificeerd personeel.

Reiniging:

Reinig de buitenkant regelmatig met een doek en reinigingsmiddel en wrijf deze aansluitend goed droog. Gebruik geen schuurof oplosmiddelen.

3. Leveringsomvang

Bij de levering van de BENNING CM 10-PV behoren:

3.1 Eén BENNING CM 10-PV
3.2 Twee veiligheidsmeetsnoer, rood/ zwart (L = 1,4 m), (art. nr. 044145)
3.3 Twee veiligheidskrokodilklemmen, rood/ zwart, 4 mm plug-in technologie
3.4 Eén meetadapter BENNING TA PV (art. nr. 10217846)
3.5 Eén compactbeschermingsetui
3.6 Eén draadtemperatuursensor type K
3.7 Twee ingebouwde 1,5 V mignon batterijen (AA/ IEC LR6)
3.8 Eén gebruiksaanwijzing.

Opmerking t.a.v. optionele onderdelen:

- Flexibele stroomtangadapter BENNING CFlex 1 (art. nr. 044068)

Wisselstroombereik: 30 A/ 300A/ 3000 A

- Temperatuurvoeler (K-type) gemaakt van V4A-buis

Toepassing: Voeler voor weekplastic, vloeistoffen, gas en lucht Meetbereik: - 196 °C tot + 800 °C

Afmetingen: L = 210 mm, meetstift L = 120 mm, diameter meetstift ∅ 3 mm, V4A (art.Nr. 044121)

Opmerking t.a.v. aan slijtage onderhevige onderdelen:

• De BENNING CM 10-PV wordt gevoed door twee ingebouwde 1,5 V mignon batterijen (AA/ IEC LR6)
• Bovengenoemde veiligheidsmeetleidingen (gecontroleerd toebehoren, art. nr. 044145) behoren bij montage van de opsteekdoppen tot CAT III 1000 V/ CAT IV 600 V en zijn geschikt voor een stroom tot 10 A.
• Bovengenoemde meetadapter BENNING TA PV (gecontroleerd toebehoren, art. nr. 10217846) behoort tot CAT II 1000 V AC/ 1500 V DC en bij montage van de opsteekdoppen tot CAT III 1000 V/ CAT IV 600 V.

4. Artikelbeschrijving

Zie fig. 1: voorzijde van het apparaat

Hieronder volgt een beschrijving van de in fig. 1 aangegeven informatie- en bedieningselementen.

① Meettang om rondom éénaderige stroomvoerende leiding te plaatsen.

② Kraag om aanraken van aders te voorkomen.

③ LED (rood) voor spanningsindicator en doorgangstest.

4 Openingshendel om de stroomtang te openen en te sluiten, voor het active-ren van de meetpuntverlichting.

5 HOLD/ ZERO-toets voor opslag in het geheugen van de weergegeven meetwaarde/ nulafstelling bij A DC stroommetingen.

⑥ Draaischakelaar voor functiekeuze.

⑦ Bluetooth®-toets, om de Bluetooth® interface op te starten, resp. LOG-functie

8 HFR-toets, voor de activering van de hoogfrequentieonderdrukking (laagdoorlaatfilter), resp. INRUSH-functie

9 MIN/MAX-toets, opslaan van de hoogste en laagste meetwaarde, resp. VoltSense-functie

10 MODE-toets (blauw), kiezen van de meetfunctie/tweede functie, resp. displayverlichting

⑪ Digitaal display (LCD) voor het aflezen van gemeten waarde en de aanduiding indien meting buiten bereik van het toestel valt.

12 Polariteitaanduiding

13 Batterij-indicator

14 COM-contactbus, contactbus voor spannings-, microampere-, weestands-, frequentie-, capaciteits-, temperatuurmeting, doorgangs- en diodencontrole

⑮ Bus + (positief ^1 ), voor V, μA, Ω, Hz, μF, °C

16 Meetadapter BENNING TA PV

1) Betreft automatische polariteitaanduiding voor gelijkspanning en gelijkstroom

5. Functies van de digitale stroomtang/ multimeter

5.1 Algemene kenmerken

5.1.1 De numerieke waarden zijn op het display (LCD) ⑪ af te lezen met 4-vloeistof-kristal aanduiding van 15 mm hoog, met een komma voor de decimalen. De grootst mogelijk af te lezen waarde is 6000.

5.1.2 De polariteitaanduiding ⑫ werkt automatisch. Er wordt slechts één pool t.o.v. de contactbussen aangeduid met „-“.

5.1.3 Metingen buiten het bereik van de meter worden aangeduid met „OL“ of „-OL“.

NB: Geen aanduiding of waarschuwing bij overbelasting. Een overschrijding van gevaarlijke contactspanning (> 60 V DC / 30 V AC rms) wordt aangegeven door een extra knipperend symbool „(♂)“.

5.1.4 Bij de BENNING CM 10-PV weerklinkt er een signaal wanneer u op een toets drukt. Het indrukken van een verkeerde toets is te herkennen aan een tweevoudig signaal.

5.1.5 Het meetpercentage van de BENNING CM 10-PV bedraagt nominaal 3 metingen per seconde voor het display.

5.1.6 De BENNING CM 10-PV wordt in- en uitgeschakeld met de draaischakelaar ⑥. Uitschakelstand is OFF.

5.1.7 De HOLD/ZERO-toets ⑤ heeft twee functies:

HOLD-toets:

Met een druk op de toets HOLD/ZERO 5 wordt het meetresultaat opgeslagen. Op de display 11 verschijnt ondertussen het symbool 'HOLD'. Wanneer de meetwaarde de opgeslagen waarde met meer dan 50 digits overschrijdt, wordt de meetwaardeverandering aangegeven met een knipperend scherm en een geluidssignaal. (meetwaardeveranderingen tussen AC en DC spanning/stroom worden niet erkend). Bij een nieuwe druk op de toets wordt opnieuw overgeschakeld op de meetmodus.

ZERO-toets:

Voor de statische afwijking bij stroommetingen in de functie A DC. Verwijder hiervoor de BENNING CM 10-PV van alle stroomvoerende geleiders en druk gedurende 2 s de HOLD/ ZERO-toets ⑤ in totdat het symbool 'ZERO' verschijnt.

5.1.8 De Bluetooth ^ -toets ⑦ heeft twee functies:

Voor het activeren van de Bluetooth®-interface en de gelijktijdige weergave van het symbool ⚙' op het lcd-scherm Ⓛ. Met een nieuwe druk wordt de Bluetooth®-interface gedeactiveerd.

LOG-functie (datalogger/meetwaardegeheugen):

Bij een langere druk op de toets (2 s) wordt de LOG-functie geactiveerd en verschijnt ondertussen het symbool LOG' op de display ⑪. Zie paragraaf 5.2

5.1.9 De HFR-toets 8 heeft twee functies:

HFR-functie (laagdoorlaatfilter):

De HFR-functie is bedoeld voor het aansluiten van een laagdoorlaatfilter (hoogfrequente onderdrukking) in de V_AC - en A_AC -functies om hoogfre-

quente pulsen uit te filteren e. g. bij gepulseerde motoraandrijvingen. "HFR"-symbol op het LC-display ⑪. De grensfrequentie (- 3 dB) van het filter is fg = 800 Hz. Bij het bereiken van de grensfrequentie fg, is de weergegeven waarde een factor 0.707 lager dan de werkelijke waarde zonder filter. Druk opnieuw op de toets om terug te schakelen naar de normale bedrijfsmodus.

zonder HFR (zonder laagdoorlaatfilter)

met HFR (met laagdoorlaatfilter)

Om gevaar te voorkomen, meet u altijd eerst een actuele spanning zonder laagdoorlaatfilter (zonder hoogfrequente onderdrukking, HFR) om een gevaarlijke spanning te detecteren

INRUSH-functie (inschakelstroommeting):

Door de HFR 3 eager ingedrukt te houden bij 'A AC'-metingen wordt de inschakelstroommeting geactiveerd. Op de display 11 verschijnt ondertussen het symbool J Druk opnieuw op de toets om een geschikt meetbereik te selecteren. De INRUSH-functie start een meetproces gedurende 100 milliseconden nadat een triggerstroom is toegepast. Vervolgens verschijnt de gemiddelde waarde over deze periode. Door de toets 8 langer ingedrukt te houden (2 s) wordt opnieuw overgeschakeld op de meetmodus.

Triggerstroom: (> 0,5 A in de bereikinstelling 60 A, > 5 A in de bereikinstelling 600 A)

5.1.10 De MIN/MAX-toets ⑨ heeft twee functies:

MAX/MIN-functie:

De MIN/MAX-functie registreert en bewaart automatisch de hoogste en laagste meetwaarde. Bij een nieuwe druk worden de volgende waarden getoond: In de weergave 'MAX/MIN' worden de huidige meetwaarden getoond, 'MAX' toont de hoogste opgeslagen en MIN' de laagste opgeslagen waarde. Met de HOLD/ZERO-toets ⑤ kan de MIN/MAX-functie stopgezet worden. Door de toets langer ingedrukt te houden (2 s) wordt opnieuw overgeschakeld op de normale modus.

Spanningsindicatorfunctie:

Door de toets langer ingedrukt te houden (2 s) wordt de spanningsindicatorfunctie (VoltSense) geactiveerd voor het contactloos registreren van een wisselveld (zie paragraaf 8.10).

5.1.11 De MODE-toets (blauw) ⑩ heeft twee functies:

Met de MODE-toets (b) uwordt gekozen tussen de tweede en derde functie van de draaischakelaar.

Met een langere druk op de toets (2 s) wordt de displayverlichting geactiveerd resp. gedeactiveerd.

5.1.12 De BENNING CM 10-PV schakelt na ong. 20 minuten automatisch uit (APO, Auto-Power-Off). Wanneer de draaischakelaar uit de 'OFF'-stand gehaald wordt of een knop ingedrukt wordt, schakelt het toestel opnieuw aan. De uitschakeltijd is aanpasbaar (zie paragraaf 5.1.13).

5.1.13 De BENNING CM 10-PV beschikt over individuele instelmogelijkheden. Om een instelling te veranderen moet u één van volgende toetsen indrukken en ondertussen de BENNING CM 10-PV uit de 'OFF'-stand zetten.

MODE-toets (blauw) 10:	Instellen van de APO-tijd met keuze uit 5/10/20 min. of uitschakelen van de APO-functie, weergave ‘OFF’. Bij iedere druk verandert de waarde.
MIN/MAX-toets 9:	Eenheid van temperatuur in °C of °F
HOLD/ZERO-toets 5:	Weergave van alle displaysymbolen
HFR 8:	Weergave van de firmwareversie

5.1.14 De temperatuurcoëfficiënt van de gemeten waarde: 0,2 x (aangegeven nauwkeurigheid van de gemeten waarde)/ °C < 18 °C of > 28 °C, t.o.v. de waarde bij een referentietemperatuur van 23 °C

5.1.15 De BENNING CM 10-PV wordt gevoed door twee mignon batterijen 1,5 V (IEC LR6).

5.1.16 Het batterijsymbol 13 toont voortdurend de resterende batterijcapaciteit over maximaal 3 segmenten. Bovendien wordt bij het inschakelen de batterijstatus met 'Full' (vol), 'HALF' (half) of 'Lo' (laag) aangeduid.

Zodra alle segmenten van het batterijsymbool gedoofd zijn en het batterijsymbool knippert, moet u de batterijen onmiddellijk vervangen door nieuwe zodat niemand gevaar loopt door onjuiste metingen.

5.1.17 De levensduur van de batterijen is goed voor 200 tests (alkalinebatterij, zonder achtergrondverlichting en Bluetooth®).

5.1.18 Afmetingen van het apparaat: L x B x H = 240 x 86 x 48 mm Gewicht: 445 gram met batterijen

5.1.19 Opening van de stroomtang: 37 mm

5.1.20 De meegeleverde veiligheidsmeetsnoeren zijn zonder meer geschikt voor de BENNING CM 10-PV genoemde nominale spanning en stroom.

5.1.21 BENNING CM 10-PV zorgt voor draadloze gegevensoverdracht via Bluetooth® 4.0 Standard naar een Android- of iOS-toestel (smartphone/tablet).

5.2 Functies van de datalogger

Met de datalogger (LOG) kunt u de metingen automatisch en manueel opslaan tegen een vooraf gedefinieerd meetinterval (bemonsteringssnelheid) met tot 4.000 meetwaarden. Het meetinterval ligt tussen 1 s en 60 s. De meetwaarden kunnen later voor verdere verwerking via Bluetooth®uitgelezen worden.

5.2.1 Instellen van de datalogger

Voor het instellen van de datalogger moet u de Bluetooth®-toets ⑦ indrukken en gelijktijdig de BENNING CM 10-PV inschakelen via de draaischakelaa⑥. De huidige instelling wordt met een symbool op de display ⑪ aangeduid. Van zodra het symbool verschijnt moet u opnieuw op de Bluetooth®-toets ⑦ drukken om uit de volgende functies te kiezen:

Symbool Functie

LOG Automatische opslag met een vooraf gedefinieerd meetinterval

SAVE Manuele opslag middels een druk op de knop

CLR Wissen van het interne meetwaardegeheugen

Een geselecteerde functie wordt na 2 s overgenomen en wordt permanent bewaard.

5.2.2 Automatische opslag (LOG)

Stel de datalogger in overeenstemming met paragraaf 5.2.1 in op de automatische opslagfunctie 'LOG' met een vooraf gedefinieerd meetinterval. Activeer de datalogger door de Bluetooth®-toets ⑦ gedurende 2 s ingedrukt te houden totdat het symbool 'LOG' en het ingestelde meetinterval op de display ⑪ verschijnt. Van zodra het meetinterval verschijnt drukt u meteen op de Bluetooth®-toets ⑦ om het meetinterval van 1 s, 5 s, 10 s, 30 s tot 60 s in te stellen.

Nadat u het gewenste meetinterval gekozen hebt zal de datalogger na 2 seconden automatisch de meetwaarden opslaan in het interne geheugen. Een actieve datalogger is te herkennen aan een knipperend 'LOG-symbool en kan worden uitgeschakeld door de Bluetooth®-toets ⑦ gedurende 2 s in te drukken.

Opmerking:

Bij iedere opstart van de 'LOG'-datalogger worden het interne geheugen en dus ook alle opgeslagen meetwaarden gewist.

5.2.3 Manuele opslag (SAVE)

Stel de datalogger in overeenstemming met paragraaf 5.2.1 in op de manuele opslagfunctie 'SAVE' waarbij de opslag gebeurt met een druk op de knop. Activeer de datalogger door de Bluetooth®-toets ⑦ gedurende 2 s ingedrukt te houden totdat het symbool 'LOG' op de display ⑪ verschijnt. Bij iedere druk op de HOLD-toets ⑤ wordt de meetwaarde in het interne geheugen opgeslagen en verschijnt kort het bijhorende geheugenplaatsnummer op de display ⑪. De manuele opslag kan worden beëindigd door de Bluetooth®-toets ⑦ gedurende 2 s ingedrukt te houden.

Opmerking:

Bij de eerste opstart van de manuele opslagfunctie 'SAVE' worden het interne geheugen en dus ook alle opgeslagen meetwaarden van de datalogger 'LOG' gewist. De manuele opslagfunctie 'SAVE' kan aansluitend meermaals gestart en beëindigd worden. De meetwaarden worden doorlopend in het interne geheugen bewaard op geheugenplaatsen 0001 - 4000.

5.3 Gegevensoverdracht naar de smartphone/tablet

BENNING CM 10-PV is uitgerust met een Bluetooth Low Energy 4.0 interface om meetwaarden radiogestuurd in real time naar een Android- of iOS-toestel te sturen.

De hiervoor benodigde app 'BENNING MM-CM Link' vindt u in de Google Playstore en App Store.

Google Playstore App Store

Dankzij de app 'BENNING MM-CM Link' hebt u toegang tot de volgende functies:

- Weergave van de meetwaarden in real time en bewaard in een csv-bestand.

- Download de datalogger LOG (max. 4.000 meetwaarden) van de BENNING CM10-PV.

Om de Bluetooth® interface te activeren, drukt u op de Bluetooth®-toets ⑦ op de BENNING CM 10-PV (het symbool " knippert). Zodra er een Bluetooth® verbinding is gemaakt, blijft het symbool „permanent branden.

Reikwijdte in openlucht: ca. 10 m

6. Gebruiksomstandigheden

• De BENNING CM 10-PV is bedoeld om gebruikt te worden voor metingen in droge ruimtes.
• Barometrische hoogte bij metingen: 2000 m. maximaal
• Overspanningscategorie / opstellingscategorie van de BENNING CM 10-PV: IEC 60664/ IEC 61010 → 600 V categorie IV; 1000 V categorie III,
• Beschermingsgraad stofindringing: 2 (EN 61010-1)
• Beschermingsgraad: IP 30 (DIN VDE 0470-1 IEC/ EN 60529)

Betekenis IP 30: Het eerste cijfer (3); Bescherming tegen binnendringen van stof en vuil > 2,5 mm in doorsnede, (eerste cijfer is bescherming tegen stof/vuil). Het tweede cijfer (0); Niet beschermd tegen water, (tweede cijfer is waterdichtheid).

- Werktemperatuur en relatieve vochtigheid:

Bij bedrijfstemperatuur van 0 °C tot 30 °C: relatieve luchtvochtigheid kleiner dan 80 %,

Bij bedrijfstemperatuur van 31 °C tot 40 °C: relatieve luchtvochtigheid kleiner dan 75 %,

Bij bedrijfstemperatuur van 41 °C tot 50 °C: relatieve luchtvochtigheid kleiner dan 45 %.

- Bewaartemperatuur: De BENNING CM 10-PV kan zonder batterijen worden bewaard bij temperaturen van - 10 °C tot + 60 °C, relatieve luchtvochtigheid kleiner dan 80 %.

Opmerking: de nauwkeurigheid van de meting wordt aangegeven als som van: - een relatief deel van de meetwaarde

- een aantal digits.

Deze nauwkeurigheid geldt bij temperaturen van 18 °C tot 28 °C bij een relatieve vochtigheid van de lucht < 80 %. De aangegeven nauwkeurigheid is gespecificeerd voor 1 % - 100 % van de eindwaarde van het meetbereik.

Extra specificaties voor AC-functies:

De meetwaarde wordt als echte effectieve meetwaarde (True RMS, ACkoppe-

ling) gemeten en aangeduid. Bij niet sinusvormige curvevormen wordt de aan-duidingswaarde minder nauwkeurig. Zo bestaat voor de volgende Crest-factoren een extra foutmarge:

Crest-factor van 1,0 tot 2,0 extra foutmarge + 3,0 %

Crest-factor van 2,0 tot 2,5 extra foutmarge + 5,0 %

Crest-factor van 2,5 tot 3,0 extra foutmarge + 7,0 %

Maximale amplitudefactor van het meetsignaal:

3,0 @ 3000 digit

2,0 @ 4500 digit

1,5 @ 6000 digit

Meetwaarden < 20 digit verschijnen op de display ⑪ als 0.

Blokgolfsignalen worden niet gespecificeerd.

HFR-functie (laagdoorlaatfilter)

bijkomende fouten voor de functie V_AC , A AC en ⚙ (flexibele AC-stroomtransformator)

± 4% voor de genoemde meetnauwkeurigheid (45 Hz - 200 Hz)

Afsnijfrequentie fg (- 3 dB): 800 Hz

7.1 Meetbereik voor gelijkspanning (V AC, V DC)

Functie Meetbereik Resolutie Nauwkeurigheid
V AC	600,0 V1000 V	0,1 V1 V	± (1,0 % + 7 digits), 45 Hz - 400 Hz, sinus
V DC	600,0 mV 0,1 mV ± (0,7 % + 7 digits)
	600,0 V1000 V	0,1 V1 V	± (0,7 % + 4 digits)

Beveiliging tegen overbelasting: 1000 VAC/DC

Ingangsweerstand: DC: 10 MΩ, AC: 10 MΩ II < 100 pF

7.2 Spanningsbereik (PV) met de meetadapter BENNING TA PV

Functie Meetbereik Resolutie Nauwkeurigheid
PV V DC	600,0 V2000 V	0,1 V1 V	± (2,0 % + 7 digits)
PV V AC	600,0 V1500 V	0,1 V1 V	± (2,0 % + 7 digits), 45 Hz - 400 Hz, sinus

Beveiliging tegen overbelasting: 1000 V _AC/DC

Ingangsweerstand: DC: 10 MΩ, AC: 10 MΩ II < 100 pF

7.3 Stroombereiken (AAC/DC)

Functie Meetbereik Resolutie Nauwkeurigheid
A AC [1] [2]	60,00 A600,0 A	0,01 A0,1 A	± 2,0 % + 7 digits
A DC [1]	60,00 A600,0 A	0,01 A0,1 A	± 2,0 % + 7 digits

[1] Meetwaarden onder < 5 A, vermeerderd met 10 digit

[2] Frequentie > 100 Hz, vermeerderd met 1 %

Beveiliging tegen overbelasting: 600 AAC/DC

Frequentiebereik: 45 Hz - 400 Hz, sinus

Positieafwijking: ± 1 % van de meetwaarde

7.3.1 Microampere Stroombereiken ( A_AC/DC )

Functie Meetbereik Resolutie Nauwkeurigheid
A_AC/DC	400,0 A 4000 A	0,1 A 1 A	± 1,0 % + 5 digits

Beveiliging tegen overbelasting: 1000 V _AC/DC

Ingangsweerstand: ca. 3 kΩ

Frequentiebereik: 45 Hz - 400 Hz, sinus

7.3.2 INRUSH functie (meten van inschakelstroom)

bijkomende fouten voor de functie A AC en ⚙ (flexibele AC-stroomtransformator)

± 3% voor de genoemde meetnauwkeurigheid

Integratietijd: 100 ms

Triggerstroom: > 0,5 A eff in 60 A meetbereik, > 5 A eff in 600 A meetbereik

7.4 Weerstandenbereik (Ω), doorgangs- en diodencontrole

Functie Meetbereik Resolutie Nauwkeurigheid*
	600,0 Ω 0,1 Ω ± 0,9 % + 7 digits
Weerstand	6,000 kΩ 0,001 kΩ	± 0,9 % + 4 digits
	60,00 kΩ 0,01 kΩ
	600,0 kΩ 0,1 kΩ
Doorgang 600,0 Ω 0,1 Ω ± 0,9 % + 7 digits
Diode 1,500 V 0,001 V ± 0,9 % + 4 digits

* Vóór de meting moet een mogelijke offset worden bepaald door de meetsnoeren kort te sluiten en van de gemeten waarde af te trekken.

Beveiliging tegen overbelasting: 1000 VAC/DC

De ingebouwde zoemer klinkt bij een weerstand R < 20 Ω tot 200 Ω.

Zommer-aanspreektijd: < 100 ms

Akoestische indicatie van de zommer: 2,7 kHz

7.5 Capaciteitsbereik (μF)

Voorwaarde: condensatoren ontladen en de meetpennen overéénkomstig de polariteit aanleggen.

Meetbereik	Resolutie	Nauwkeurigheid
100,0 μF	0,1 μF	± 1,9 % + 4 digits
1000 μF	1 μF

Beveiliging tegen overbelasting: 1000 VAC/DC

Minimale gevoeligheid:

5 V _eff voor V AC-bereik (1 Hz - 10 kHz)

8 A _eff voor A AC-bereik (1 Hz - 1 kHz)

Minimale frequentie: 1 Hz

7.7 Temperatuurbereik (°C/ °F)

Beveiliging tegen overbelasting: 1000 VAC/DC

Meetbereik	Resolutie	Nauwkeurigheid*
- 40 °C - +400 °C	0,1 °C	± (1 % + 22 digits)
- 40 °F - +752 °F	0,1 °F	± (1 % + 38 digits)

* Bij de aangegeven meetnauwkeurigheid, moet de meetnauwkeurigheid van de K-type temperatuursensor opgeteld worden.
Draadtemperatuursensor K-type: Meetbereik - 60 °C tot 200 °C
Resolutie: ± 2 °C

De meetnauwkeurigheid is geldig voor stabiele omgevingstemperaturen < ± 1 °C.

Na wijziging van de omgevingstemperatuur van ± 2 °C zijn de meetnauwkeurigheidsgegevens na 2 uur geldig.

7.8 Meetingang flexibele AC-stroomtransformator (♀)

Meetbereik (1 mV/ 1 A) Resolutie Nauwkeurigheid		[1]
300,0 A 0,1 A		± 1,5 % + 5 digits (45 Hz - 400 Hz)
3000 A 1 A

[1] De meetnauwkeurigheid van de flexibele stroomtransformator BENNING CFlex 1 (art. nr. 044068) werd niet in aanmerking genomen.
Beveiliging tegen overbelasting: 1000 VAC/DC

8. Meten met de BENNING CM 10-PV

8.1 Voorbereiden van metingen

Gebruik en bewaar de BENNING CM 10-PV uitsluitend bij de aangegeven werk- en opslagtemperaturen. Niet blootstellen aan direct zonlicht.

• Controleer de gegevens op de veiligheidsmeetsnoeren ten aanzien van nominale spanning en stroom. Origineel met de BENNING CM 10-PV meegeleverde snoersets voldoen aan de te stellen eisen.
• Controleer de isolatie van de veiligheidsmeetsnoeren. Beschadigde meetsnoeren direct verwijderen.
• Veiligheidsmeetsnoeren testen op correcte doorgang. Indien de ader in het snoer onderbroken is, het meetsnoer direct verwijderen.
• Voor dat met de draaischakelaar ⑥ een andere functie gekozen wordt, dienen de meetsnoeren van het meetpunt te worden afgenomen.
• Storingsbronnen in de omgeving van de BENNING CM 10-PV kunnen leiden tot instabiele aanduiding en/ of meetfouten.

8.2 Spannings-/ frequentiemeting

Let op de maximale spanning t.o.v. aarde.

Houd rekening met de overspanningscategorie van het circuit! Monteer de opsteekdoppen (CAT III/ IV) op de contactpunten voor metingen in circuits binnen de overspanningscategorie CAT III of IV.

Gevaarlijke spanning!

De hoogste spanning die aan het

- COM-bus 14

- bus + 15

van de BENNING CM 10-PV ligt t.o.v. aarde, mag maximaal 600 V CAT IV/1000 V CAT III bedragen.

8.2.1 Spannings-/ frequentiemeting (stand: V\~ V≠)

- Kies met de draaiknop ⑥ de gewenste instelling V\~of V=op de BENNING CM 10-PV.

- Plaats de zwarte veiligheidsmeetleiding via de zwarte COM bus 14 op de BENNING CM 10-PV.

- Plaats de rode veiligheidsmeetleiding via de rode bus + 15 op de BENNING CM 10-PV.

- Breng de veiligheidsmeetleidingen in contact met het meetpunt, lees de meetwaarde af van de digitale weergave 11.

- Via de MODE-toets (blauw) 10 kan in de functie V\~ omgeschakeld worden op de frequentiemeting (Hz).

- Via de MODE-toets (blauw) 10 kan in de functie V=omgeschakeld worden naar het mV-bereik.

zie fig. 2: meten van gelijkspanning

zie fig. 3: meten van wisselspanning (frequentiemeting)

8.2.2 Spanningsmeting (PV-stand) via de meetadapter BENNING TA PV

Gebruik bij de spanningsmeting van PV-installaties met een spanning tot 1500 V DC uitsluitend de BENNING TA PV-meet-adapter en zet de BENNING CM 10-PV in de 'PV'-stand.

De meetadapter reduceert de spanning op de BENNING CM 10-PV en mag dus uitsluitend voor de BENNING CM 10-PV gebruikt worden!

Gevaarlijke spanning!

• Plaats de meetadapter BENNING TA PV in de COM- 14 en +-connector 15.
• Kies met de draaiknop ⑥ de gewenste instelling PV op de BENNING CM 10-PV.
• Het toestel staat automatisch ingesteld op DC maar kan indien nodig via de

MODE-toets (blauw) J op AC ingesteld worden.

- Breng de veiligheidsmeetleidingen in contact met het meetpunt, lees de meetwaarde af van de digitale weergave K.

Opmerking:

Wanneer de PV bereikinstelling geselecteerd wordt zonder connectering van de BENNING TA PV-meetadapter of een foute bereikinstelling wordt gekozen bij connectering van de BENNING TA PV-meetadapter, zal een geluidssignaal weer-klinken en op de display K het symbool 'Prob' verschijnen.

Een akoestisch signaal wordt afgegeven als de verkeerde koppelingstype (bijv. AC in plaats van DC) is geselecteerd in het PV-meetbereik en een DC-spanning groter dan 30 V wordt gecontacteerd via de BENNING TA PV-meetadapter. De verkeerd ingestelde koppelingstype wordt in dit geval aangegeven met een knipperend symbool "DC" en " .".

Hetzelfde geldt voor een AC-toepassing met een onjuist ingesteld DC-koppelingstype. Er klinkt een akoestisch signaal en een knipperend "AC" -symbool en " " worden weergegeven op het digitale display.

zie g. 4: PV-spanningsmeting met meetadapter BENNING TA PV

8.3 Stroom-/ frequentiemeting (Hz ≡ -stand)

De ingangsbussen N en O van de BENNING CM 10-PV niet onder spanning zetten! Verwijder eventueel de aangesloten veiligheidsmeetleidingen.

• Kies met de draaiknop 6 de gewenste instelling ^Hr_A≈ en via de MODE-toests (blauw) J om het type koppeling op de BENNING CM 10-PV te selecteren.
• Druk op de „ZERO“ toets 5 (2 s) voor nulinstelling (enkel DC-koppeling).
• Druk op de openingshendel 4 en omvat de éénaderige, stroomvoerende leiding, zoveel mogelijk in het midden van de tang 1.

- Via de MODE-toets (blauw) J kan in de functie Amgeschakeld worden op de frequentiemeting (Hz).

- Lees de gemeten waarde af in het display K.

zie g. 5: meten van gelijk-/ wisselstroom (frequentiemeting)

8.3.1 Meten van microampere gelijk-/ wisselstroom (-stand)

• Kies met de draaiknop 6 de gewenste instelling μAeff via de MODE-toests (blauw) J om het type koppeling op de BENNING CM 10-PV te selecteren.
• Plaats de zwarte veiligheidsmeetleiding via de zwarte COM bus N op de BENNINGCM10-PV.
• Plaats de rode veiligheidsmeetleiding via de rode bus + O op de BENNING CM10-PV.
• Breng de veiligheidsmeetleidingen in contact met het meetpunt, lees de meetwaarde af van de digitale weergave K.

zie g. 6: meten van microampere gelijk-/ wisselstroom

8.4 Weerstandsmeting ( -stand)

• Kies met de draaiknop 6 de gewenste instelling op de BENNING CM10-PV.
• Plaats de zwarte veiligheidsmeetleiding via de zwarte COM bus N op de BENNINGCM10-PV.
• Plaats de rode veiligheidsmeetleiding via de rode bus + O op de BENNING CM10-PV.
• Breng de veiligheidsmeetleidingen in contact met het meetpunt, lees de meetwaarde af van de digitale weergave K.

zie g. 7: weerstandsmeting/ doorgangs-/ diodetest/ capaciteitsmeting

8.5 Doorgangstest met zoemer en LED ( 14 -stand)

• Kies met de draaiknop 6 de gewenste instelling op de BENNING CM10-PV.
• Plaats de zwarte veiligheidsmeetleiding via de zwarte COM bus N op de BENNINGCM10-PV.
• Plaats de rode veiligheidsmeetleiding via de rode bus + O op de BENNING CM10-PV.
• Druk op de MODE-toets (blauw) J om de doorgangstest met zoemer/led te activeren.
• Breng de veiligheidsmeetleidingen in contact met de meetpunten. Wanneer de leidingweerstand tussen de COM- bus N en de bus O lager ligt dan het bereik 20 kΩ en 200 kΩ, zal de zoemer van de BENNING CM 10-PV geactiveerd worden en de rode led 3 oplichten.
  zie g. 7: weerstandsmeting/ doorgangs-/ diodetest/ capaciteitsmeting

8.6 Capaciteitsmeting (stand)

4

Voor capaciteitsmetingen dienen de condensatoren volledig ont- laden te zijn. Er mag nooit spanning gezet worden op de contactbussen voor capaciteitsmeting. Het apparaat kan daardoor beschadigd worden of defect raken. Een beschadigd apparaat kan spanningsgevaar opleveren.

• Kies met de draaiknop ⑥ de gewenste instelling ♦ op de BENNING CM10-PV.
• Stel de polariteit vast van de condensator en ontlaad de condensator
• Plaats de zwarte veiligheidsmeetleiding via de zwarte COM bus 14 op de BENNINGCM10-PV.
• Plaats de rode veiligheidsmeetleiding via de rode bus + 15 op de BENNING CM10-PV.
• Druk 2x op de MODE-toets (blauw) 10 om de capaciteitsmeting te activeren.
• Leg de meetpennen van de veiligheidsmeetsnoeren overéénkomstig polariteit aan de ontladen condensator en lees de gemeten waarde af in het display ⑪ van de BENNING CM 10-PV.

zie fig. 7: weerstandsmeting/ doorgangs-/ diodetest/ capaciteitsmeting

8.7 Diodecontrole (stand)

• Kies met de draaiknop ⑥ de gewenste instelling op de BENNING CM10-PV.
• Plaats de zwarte veiligheidsmeetleiding via de zwarte COM bus 14 op de BENNINGCM10-PV.
• Plaats de rode veiligheidsmeetleiding via de rode bus + 15 op de BENNING CM10-PV.
• Druk 3x op de MODE-toets (blauw) ⑩ om de diodetest te activeren.
• Breng de veiligheidsmeetleidingen in contact met het meetpunt, lees de meetwaarde af van de digitale weergave ⑪.
• Voor een normale, in stroomrichting gemonteerde Si-diode wordt een stroomspanning van 0,400 V tot 0,800 V aangegeven. De aanduiding "000" wijst op een kortsluiting in de diode.
• Für eine normale in Flussrichtung angelegte Si-Diode wird die Flussspannung zwischen 0,400 V bis 0,800 V angezeigt. Die Anzeige „000“ deutet auf einen Kurzschluss in der Diode hin, met 'OL' wordt een onderbreking van de diode aangeduid.
• Een geblokkeerde diode wordt met 'OL' aangeduid. Wanneer de diode fout is, verschijnt '000' of een andere waarde.

zie fig. 7: weerstandsmeting/ doorgangs-/ diodetest/ capaciteitsmeting

8.8 Temperatuurmeting (ß-stand)

• Kies met de draaiknop 6 de gewenste instelling 8 op de BENNING CM10-PV.
• Met de toets (blauw) 10 de omschakeling naar °F resp. °C uitvoeren.
• De adapter voor de temperatuursensor overéénkomstig polariteit inpluggen in de COM-bus 14 en in de bus 15.
• Leg het contactpunt (uiteinde van de sensorkabel) aan de te meten plaats en lees de gemeten waarde af in het display ⑪ van de BENNING CM 10-PV.
  zie fig. 8: temperatuurmeting

8.9 Stroommeting met behulp van een flexibele AC-stroomomvormer BENNING CFlex 1 (stand)

• Kies met de draaiknop (6) de gewenste instelling ♦ op de BENNING CM10-PV.
• Plaats de zwarte veiligheidsmeetleiding van BENNING CFLex 1 via de COM bus 14 op de BENNING CM 10-PV.
• Plaats de rode veiligheidsmeetleiding van BENNING CFlex 1 via de rode bus + 15 op de BENNING CM 10-PV.
• Op de AC-stroomtransformator BENNING CFlex 1 selecteert u het meetbereik 3000 A (1 mV/ A).
• Neem met de flexibele meetlus de eenaderige, stroomgeleidende kabel in het midden vast.

- Lees de gemeten waarde af in het display ⑪.

zie fig. 10: stroommeting met behulp van een flexibele AC-stroomomvormer BENNING CFlex 1

8.10 Spanningsindicator

De spanningsindicatorfunctie kan niet gebruikt worden voor het vaststellen van de spanningsvrijheid. Ook zonder akoestische of optische signaalmelding kan een gevaarlijke aanrakingsspanning bestaan. Elektrisch gevaar!

• Kies met de draaiknop ⑥ de gewenste instelling Vop de BENNING CM10-PV.
• Activeer de spanningsindicator (VoltSense) door de MIN/MAX-toets ⑨ langer ingedrukt te houden (2 s) en wacht tot het symbool “#” op de display ⑪ verschijnt. Met de MIN/MAX-toets ⑨ kunt u kiezen tussen Hi (hoge gevoeligheid) en Lo (lage gevoeligheid).
• Voor de spanningsindicatorfunctie zijn geen meetleidingen nodig (contact-loos registreren van een wisselveld). Bovenaan de BENNING CM 10-PV bevindt zich de opnamesensor. Wanneer een fasespanning gelokaliseerd wordt, weerklinkt een geluidssignaal en licht er bovenaan het toestel een rode led ③ op. Er wordt enkel een waarde weergegeven bij een geaard wisselstroomnet!

Praktijktip:

Onderbrekingen (kabelbruggen) in openliggende kabels, bijv. kabelhaspels, lichtslang, etc. zijn van de voedingsbron (fase) tot de onderbrekingsplek te volgen.

Functiebereik: ≥ 230 V

8.10.1 Buitengeleidercontrole/ fase-indicatie

• Ontkoppel de zwarte veiligheidsmeetleiding van de COM-bus 14 op de BENNINGCM10-PV.
• Plaats de rode veiligheidsmeetleiding via de bus + 15 op de BENNING CM10-PV.
• Kies met de draaiknop ⑥ de gewenste instelling Vop de BENNING CM10-PV.
• Activeer de spanningsindicator (VoltSense) door de MIN/MAX-toets ⑨ langer ingedrukt te houden (2 s) en wacht tot het symbool “#” op de display ⑪ verschijnt. Met de MIN/MAX-toets ⑨ kunt u kiezen tussen Hi (hoge gevoeligheid) en Lo (lage gevoeligheid).
• Breng de rode veiligheidsmeetleiding in contact met het meetpunt (installatiedeel).
• Wanneer een geluidssignaal weerklinkt en een rode led ③ oplicht, zit er op dit meetpunt (installatiedeel) van de fase een geaarde wisselspanning.
  zie fig. 10: spanningsindicator met zoemer en LED

9. Onderhoud

De BENNING CM 10-PV mag nooit onder spanning staan als het apparaat geopend wordt! Gevaarlijke spanning!

Werken aan een onder spanning staande BENNING CM 10-PV mag uitsluitend gebeuren door elektrotechnische specialisten, die daarbij de nodige voorzorgsmaatregelen dienen te treffen om ongevallen te voorkomen.

Maak de BENNING CM 10-PV dan ook spanningsvrij, alvorens het apparaat te openen.

• Ontkoppel eerst de veiligheidsmeetsnoeren van het te meten object.
• Neem de veiligheidsmeetsnoeren af van de BENNING CM 10-PV.
• Zet de draaischakelaar ⑥ in de positie "Off".

9.1 Veiligheidsborging van het apparaat

Onder bepaalde omstandigheden kan de veiligheid tijdens het werken met de BENNING CM 10-PV niet meer worden gegarandeerd, bijvoorbeeld in geval van:

- Zichtbare schade aan de behuizing

- Meetfouten

- Afwijking bij de zelftest

- Waarneembare gevolgen van langdurige opslag onder verkeerde omstandigheden

- Transportschade

In dergelijke gevallen dient de BENNING CM 10-PV direct te worden uitgeschakeld en niet opnieuw elders te worden gebruikt.

9.2 Reiniging

Reinig de behuizing aan de buitenzijde met een schone, droge doek. (speciale reinigingsdoeken uitgezonderd). Gebruik geen oplos- en/ of schuurmiddelen om de BENNING CM 10-PV schoon te maken. Let er in het bijzonder op dat het bat-

terijvak en de batterijcontacten niet vervuilen door uitlopende batterijen. Indien toch verontreiniging ontstaat door elektrolyt of zich zout afzet bij de batterij en/ of in het huis, dit eveneens verwijderen met een droge, schone doek.

9.3 Het wisselen van de batterij

De BENNING CM 10-PV mag nooit onder spanning staan als het apparaat geopend wordt! Gevaarlijke spanning!

De BENNING CM 10-PV wordt gevoed door twee ingebouwde 1,5 V mignon batterijen (AA/ IEC LR6). Een batterijwissel (zie afbeelding 11) is noodzakelijk, wanneer alle segmenten van het batterijsymbool [12] in de digitale weergave 11 gedoofd zijn en het batterijsymbool knippert.

De batterijen worden als volgt gewisseld:

- Ontkoppel de veiligheidsmeetsnoeren van het te meten circuit.

- Neem de veiligheidsmeetsnoeren af van de BENNING CM 10-PV.

- Zet de draaischakelaar ⑥ in de positie "Off".

- Leg het apparaat op de voorzijde en draai de twee schroeven, uit het deksel van het batterijvak.

- Verwijder het deksel van de behuizing.

- Neem de lege batterij uit het vak

- Leg de batterijen in de juiste richting in het batterijvak.

- Klik het deksel weer op de achterwand en draai de schroeven er weer in.

zie fig.11: vervanging van de batterijen

Gooi lege batterijen niet weg met het gewone husvuil, maar lever ze in op de bekende inzamelpunten. Zo levert u opnieuw een bijdrage voor een schoner milieu.

9.4 IJking

BENNING waarborgt de naleving van de in de gebruiksaanwijzing vermelde technische gegevens en nauwkeurigheidsinformatie gedurende het 1ste jaar na de leveringsdatum.

Op de nauwkeurigheid van de metingen te waarborgen, is het aan te bevelen het apparaat jaarlijks door onze servicedienst te laten kalibreren.

- Maximale nominale spanning (bedrijfsspanning) van de BENNING TA PV-meetadapter (art. nr. 10217846) voor test- en meetcircuits die niet recht-streeks zijn verbonden met het lichtnet: 1500 VAC / 2000 VDC

- Maximale meetspanning t.o.v. de aarde ( ± ) en meetcategorie voor test- en meetcircuits die rechtstreeks zijn verbonden met het lichtnet:

Veiligheidsmeetsnoer (art. nr. 044145)

Met opsteekdop: 1000 V CAT III, 600 V CAT IV

Zonder opsteekdop: 1000 V CAT II

- Beschermingsklasse II ( □), doorgaans dubbel geïsoleerd of versterkte isolatie

- Vervuilingsgraad: 2

- Omgevingsvoorwaarden:

metingen mogelijk tot H = 2000 m

temperatuur: 0 °C tot + 50 °C, vochtigheidsgraad 50 % tot 80 %

- Gebruik de veiligheidsmeetkabelset alleen indien ze in een goede staat is en volgens deze handleiding, anders kan de bescherming verminderd zijn.

- Verwijder de meetleiding wanneer de isolatie beschadigd is of bij onderbreking van de leiding/stekker.

- Raak tijdens de meting de blanke contactpennen niet aan. Neem het toestel enkel vast achter de greepbegrenzing!

- Steek de haakse aansluitingen in het te gebruiken BENNING meetapparaat.

11. Milieu

Wij raden u aan het apparaat aan het einde van zijn nuttige levensduur, niet bij het gewone huisafval te deponeren, maar op de daarvoor bestemde adressen.
