Producttype	Afzuigkap
Merk	Blaupunkt
Model	5SL92500
Voedingsspanning	220-240 V ~ 50/60 Hz
Elektrische klasse	I (aardverplichting)
Minimale afstand tussen kookplaat en afzuigkap	650 mm (kan variëren volgens de instructies van de kookplaat)
Diameter van de afvoerleiding	120 mm minimaal
Bedieningstype	Aanraaktoetsen + afstandsbediening
Motor snelheden	2 snelheden
Verlichting	LED (vervanging door klantenservice)
Vetfilter	Afwasmachine bestendig (reiniging elke 2 maanden)
Geurfilter	Regenereren in oven (max 250°C, 1 uur)
Gemotoriseerde bewegingsfunctie	De afzuigkap daalt en stijgt automatisch
Foutindicatie	Knipperende LED (langzaam: overbelasting; snel: microschakelaar)
Beveiliging	Zekering (ref. B)
Gebruik	Alleen huishoudelijk
Land van herkomst	Niet gespecificeerd

Veelgestelde vragen - 5SL92500 BLAUPUNKT

Hoe reinig ik de vetfilters van de afzuigkap?

De vetfilters moeten elke 2 maanden worden gereinigd (of vaker bij intensief gebruik). Ze kunnen in de vaatwasser of met de hand met een neutraal schoonmaakmiddel worden gewassen. Zorg ervoor dat ze goed droog zijn voordat u ze terugplaatst.

Hoe regenereer ik het geurfilter?

Het geurfilter kan elke 3-4 maanden worden geregenereerd. Plaats het in een heteluchtoven op maximaal 250°C gedurende 1 uur (minimale temperatuur 150°C). Was het niet.

Wat te doen als de afzuigkap niet aangaat of niet werkt?

Controleer eerst de stroomvoorziening en de zekering (ref. B). Als de zekering is doorgebrand, vervang deze dan door een identiek exemplaar. Zorg ervoor dat de afzuigkap correct is geïnstalleerd en de kabels strak zijn. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe gebruik ik de afstandsbediening?

Met de afstandsbediening kunt u de afzuigkap openen/sluiten en de motor bedienen. Wanneer de afzuigkap gesloten is, zorgt een eerste druk ervoor dat deze daalt, een tweede druk stopt deze. Eenmaal geopend, schakelt een korte druk de motor uit en gaat de afzuigkap omhoog. De motor start automatisch op snelheid 2 na de openingsbeweging.

Wat betekenen de knipperingen van de LED T1?

Een langzaam knipperen (elke 2 seconden) duidt op een overschrijding van de stroomdrempel: controleer of er geen obstakel de beweging blokkeert. Een snel knipperen (elke 250 ms) geeft een probleem met de eindschakelaar aan: neem contact op met de technische ondersteuning.

Kan de afzuigkap op een hoogte van minder dan 650 mm worden geïnstalleerd?

De minimale veiligheidsafstand is 650 mm, tenzij de handleiding van uw kookplaat een grotere afstand aangeeft. In dat geval respecteert u de grootste afstand. Ga niet onder 650 mm zonder een professional te raadplegen.

Hoe vervang ik de LED-verlichting?

De vervanging van de LED's moet worden uitgevoerd door de erkende klantenservice. Probeer dit niet zelf te doen, omdat hiervoor de verlichtingsgroep moet worden geopend.

Kan de afzuigkap worden gebruikt met recirculatie?

Ja, de afzuigkap kan in recirculatiemodus werken met een actief koolstoffilter (niet meegeleverd). De handleiding vermeldt deze modus echter niet specifiek; controleer de beschikbare accessoires.

Hoe onderhoud ik de buitenkant van de afzuigkap?

Reinig het met een vochtige doek en een neutraal vloeibaar schoonmaakmiddel. Gebruik nooit alcohol, siliconen producten of schurende middelen, omdat deze het oppervlak kunnen beschadigen.

Wat te doen als de afzuigkap onregelmatig omhoog of omlaag gaat?

Controleer of de afzuigkap waterpas is geïnstalleerd (gebruik een waterpas) en of de vier kabels gelijkmatig zijn gespannen. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

GEBRUIKSAANWIJZING 5SL92500 BLAUPUNKT

Bedienungsanleitung Instruction manual Notice d'utilisation Gebruiksaanwijzing Istruzioni per l'uso Bruksanvisning Instrucciones de uso Brugsvejledning Bruksveiledning

5SL92500

Enjoy it.

Dunstabzugshaube

Extractor hood

Hotte

Afzuigkap

Cappa aspirante

Fläkt

Campana extractor

Emhætte

Kjøkkenvifte

DE 3
EN 9
FR 14
NL 20
IT 25
SV 30
ES 35
DA 40
NO 45

DE

Lees voor uw eigen veiligheid en voor een correcte werking van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installeren en te gebruiken. Bewaar deze instructies altijd bij het apparaat, ook wanneer u het verkoopt of overdraagt aan derden. Gebruikers moeten volledig op de hoogte zijn van de werking en de veiligheidsfuncties van het apparaat.

⚠️ De kabels moeten door een ervaren monteur worden aangesloten.

• De fabrikant is niet aansprakelijk voor eventuele schade als gevolg van een onjuiste installatie of oneigenlijk gebruik.
• De minimale veiligheidsafstand tussen de kookplaat en de afzuigkap is 650 mm (sommige modellen kunnen op een kleinere afstand worden geïnstalleerd; zie de paragraaf over de werkafmetingen en de installatie).

• Als de installatievoorschriften van de gaskookplaat bepalen dat een grotere afstand in acht moet worden genomen dan hierboven is aangegeven, dan moet daar rekening mee worden gehouden.

• Controleer of de netspanning overeenstemt met de spanning die op het typeplaatje aan de binnenkant van de afzuigkap staat vermeld.

• Er moeten lastscheiders in de vaste installatie worden geïnstalleerd in overeenstemming met de normen over bedradingssystemen.
• Controleer voor apparaten van klasse I of het elektrici-teitsnet in uw woning over een goede aarding beschikt.
• Sluit de afzuigkap op het rookkanaal aan met een pijp met een minimale diameter van 120 mm. De rook moet een zo kort mogelijk traject afleggen.
• Alle regels voor de luchtafvoer moeten in acht worden genomen.
• Sluit de afzuigkap niet op rookkanalen aan die verbrandingsgassen afvoeren (bijv. van verwarmingsketels, open haarden, enz.).

• Als de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt (bijv. gasapparaten), moet het vertrek voldoende geventileerd zijn om te voorkomen dat de uitgestoten gassen terugstro-men. Wanneer de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt, mag de onderdruk in het vertrek niet groter zijn dan 0,04 mbar om te voorkomen dat de damp opnieuw door de afzuigkap in het vertrek gezogen wordt.

• De lucht mag niet worden afgevoerd door een kanaal dat wordt gebruikt voor de rook-gasafvoer door apparaten op gas of andere brandstoffen.

• Een beschadigde voedings-kabel moet door de fabrikant of door een monteur van de technische servicedienst worden vervangen.
• Sluit de stekker op een toegankelijk stopcontact aan dat voldoet aan de geldende normen.
• Met betrekking tot de technische en veiligheidsmaatregelen voor de rookgasafvoer is het belangrijk dat de regels die door de lokale autoriteiten zijn bepaald nauwgezet worden opgevolgd.

WAARSCHUWING: verwijder de beschermfolie alvorens wordt de afzuigkap te installeren.

- Gebruik alleen schroeven en kleine onderdelen die geschikt zijn voor de afzuigkap.

WAARSCHUWING: in- dien de schroeven en be- vestigingssystemen niet volgens deze aanwijzing- gen worden geïnstalleerd, bestaat het gevaar voor elektrische schokken.

• Niet direct met optische instrumenten (verrekijker, vergrootglas...) waarnemen.
• Er mag niet onder de afzuig-kap geflambeerd worden: brandgevaar.
• Het apparaat mag worden gebruikt door kinderen ouder

dan 8 jaar en door personen met een lichamelijke, zintuiglijke of geestelijke beperking of met onvoldoende ervaring en kennis, mits ze onder toezicht staan en goed geïinstrueerd zijn over een veilig gebruik van het apparaat en de gevaren die ermee samenhangen. Zorg ervoor dat kinderen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mo-gen niet door kinderen worden uitgevoerd, tenzij ze onder toezicht staan.

• Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen.
• Het apparaat mag niet gebruikt worden door personen (waaronder kinderen) met geestelijke, lichamelijke of zintuiglijke beperkingen, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geinstrueerd over het gebruik van het apparaat.

Tijdens het gebruik van de kooktoestellen kunnen de toegankelijke delen erg heet worden

• Reinig en/of vervang de filters na de aangegeven tijdsperiode (brandgevaar). Zie de paragraaf Onderhoud en reini-ging.
• De ruimte moet voldoende geventileerd zijn als de afzuigkap tegelijk met apparaten op gas of andere brandstoffen wordt gebruikt (niet

van toepassing op apparaten die alleen lucht in de ruimte blazen).

- Het symbool op het product of op de verpakking wijst erop dat dit product niet als huis-houdafval mag worden behandeld. Het moet echter naar een speciaal verzamel-centrum worden gebracht waar elektrische en elektronische apparatuur wordt gere-cycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voor-doen in geval van verkeerde afvalbehandeling. Neem voor meer details over het re-cyclen van dit product contact op met uw gemeente, de plaatselijke vuilophaaldienst of de winkel waar u het pro-duct hebt gekocht.

2. GEBRUIK

• De afzuigkap is uitsluitend bedoeld voor huishoudelijk gebruik om kookgeuren te verwijderen.
• Gebruik de afzuigkap nooit voor andere doeleinden dan waarvoor hij bedoeld is.
• Laat nooit hoog brandende branders onbedekt onder een werkende afzuigkap.
• Regel de vlammen altijd zo dat ze niet langs de pannen omhoogkomen.
• Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.

3. REINIGING EN ONDERHOUD

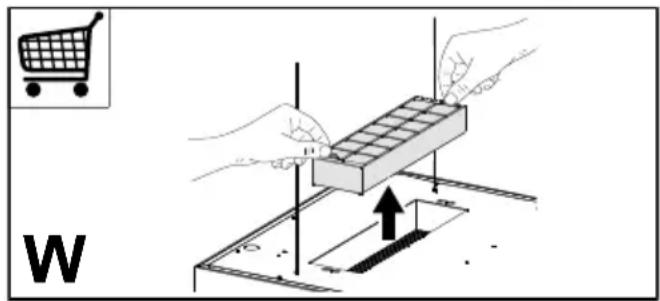

- Het geurfilter kan om de 3-4 maanden geregenereerd worden (of vaker, in geval van een intensief gebruik van de afzuigkap) (W).

Regeneratieprocedure:

- Plaats het filter gedurende 1 uur in een geventileerde oven bij een maximale temperatuur van 250°C. De minimale temperatuur bedraagt 150°C en de regeneratietijd zal korter zijn als de temperatuur hoger is.

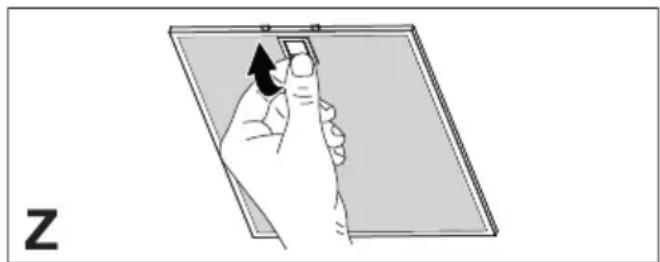

- De vetfilters moeten om de 2 maanden van werking gereinigd worden, of vaker in geval van een zeer intensief gebruik. Vetfilters kunnen in de vaatwasmachine gewassen worden (Z).

• Reinig de afzuigkap met een vochtige doek en een mild reinigingsmiddel.
• Gebruik geen alcohol of siliconehou-dende producten om de binnen- en buitenkant van de wasemkap schoon te maken.

4. BEDIENINGSELEMENTEN

Toets Druk op toets Functie Led
L	Kort Inschakeling/Uitschakeling verlichting bij maximale intensiteit. -
T1	Lang bij afzuigkap beneden	De afzuigkap stijgt Aan/Uit
	Kort bij afzuigkap beneden	Schakelt de afzuigkap in/uit. Aan/Uit
	Kort bij afzuigkap boven	De afzuigkap daalt. Aan/Uit
	Kort bij afzuigkap boven	De afzuigkap stopt.De afzuigkap wordt bij tweede snelheid ingeschakeld.	Aan/Uit

De elektronica herkent twee soorten afwijkingen en geeft de betreffende signalering:

Led T1
Langzaam knipperend	Overschrijding drempelwaarde stroomverbruik:In geval van een overbelasting wordt de storing gesignaleerd door de led T1 op het toetsenbord die om de 2 seconden zal knipperen. Controleer dat er geen sprake is van belemmeringen voor de beweging van de afzuigkap. Deze signalering blijft actief tot er een nieuwe opdracht voor opening/sluiting van de afzuigkap wordt gegeven.
Snel knipperend	Tussenkomst van de veiligheidsmicroschakelaar tijdens de opening:In geval de veiligheidsmicroschakelaar ingrijpt, wordt de storing gesignaleerd door de led T1 die snel zal knipperen (om de 250 ms), wat betekent dat de afzuigkap de eindaanslag heeft overschreden.Neem contact op met de Technische bijstand!Als deze storing actief is, is het nog steeds mogelijk om de functies van de afzuigkap te gebruiken (verlichting en motor); in geval van ingeschakelde motor zal de led T1 blijven knipperen om aan te geven dat de storing nog steeds actief is.

5. AFSTANDSBEDIENING

- Dit apparaat kan bediend worden door middel van een afstandsbediening.

	Afzuigkap geopend:Schakelt de motor uit en activeert de beweging omhoog van de afzuigkap.
	Afzuigkap gesloten:Na één keer indrukken gaat de kap omlaag, na twee keer indrukken stopt de afzuigkap. Deze toestand wordt geïnterpreteerd als een geopende afzuigkap, zelfs als deze de eindschakelaar voor de opening niet heeft bereikt, zijn alle functies ingeschakeld. Als de beweging is voltooid, start de motor op snelheid 2.

6. AANVULLENDE AANWIJZINGEN VOOR DE INSTALLATEUR

Procedure voor ingrijpen in geval van storingen van de beweging

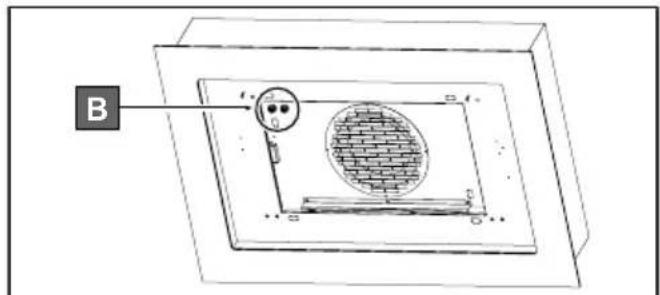

- Controleer of de zekering correct is geplaatst en niet is doorgebrand; als de zekering vervangen moet worden, open dan de verlichtingseenheid, draai de zekeringhouder en vervang

de zekering door een ander exemplaar met gelijke kenmerken (ref.B).

• Controleer of de afzuigkap waterpas geïnstalleerd is (gebruik een waterpas).
• Controleer of alle vier kabels met gelijke mate zijn aangespannen. De kabel linksvoor mag niet minder zijn aangespannen dan de anderen.

Als deze handelingen het probleem niet verhelpen, neem dan contact op met de technische bijstand.

7. VERLICHTING

- Neem voor de vervanging contact op met de technische klantenservice ('Wend u voor de aankoop tot de technische klantenservice').
