MANUAL DE USUARIO 5SL92500 BLAUPUNKT

1. INFORMACIÓN DE SEGURIDAD

Para garantizar su seguridad y el correcto funcionamiento del aparato, lea con atención este manual antes de instalarlo y utilizarlo. Guarde siempre estas instrucciones con el aparato, incluso si lo cede o transfiere a un tercero. Es importante que los usuarios conozcan todas las características de funcionamiento y seguridad del aparato.

Los cables deben ser conectados por un técnico cualificado.

• El fabricante no podrá considerarse responsable de los daños ocasionados por una instalación o un uso incorrecto del aparato.
• La distancia mínima de seguridad entre la placa de cocción y la campana extractora es de 650 mm (algunos modelos pueden instalarse a una altura inferior; véase la sección sobre dimensiones de trabajo e instalación).
• Si las instrucciones de instalación de la placa de cocción especifican una distancia superior a la indicada anteriormente, hay que respetar dicha distancia.

• Compruebe que la tensión de red corresponda a la indicada en la placa de datos aplicada dentro de la campana.

• Los dispositivos de seccionamiento deben montarse en la instalación fija de acuerdo con las normativas sobre sistemas de cableado.

• Para los aparatos de clase I, compruebe que la red de alimentación doméstica tenga una conexión a tierra adecuada.
• Conecte la campana a la chimenea con un tubo con un diámetro de al menos 120 mm. El recorrido de los humos debe ser lo más corto posible.
• Se tienen que respetar todas las normativas sobre la descarga del aire.
• No conecte la campana ex-tractora a conductos de hu-mos de combustión (por ejemplo, calderas, chimene-as, etc.).
• Si la campana se utiliza junto a aparatos no eléctricos (por ejemplo, aparatos de gas), en la habitación se debe asegurar un grado de ventilación suficiente para evitar el reflujo de los gases de combustión. Cuando la campana extractora se utiliza junto a aparatos no eléctricos, la presión negativa en la habitación no debe ser superior a 0,04 mbar para evitar que los humos vuelvan al local a través de la campana extractora.
• El aire no debe descargarse a través de un conducto utilizado para los gases de combustión procedentes de aparatos

de combustión de gas u otros combustibles.

• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o por un técnico del servicio de asistencia.
• Conecte la clavija a una toma de corriente conforme con las normativas vigentes y que se encuentre en una posición accesible.
• Con respecto a las medidas técnicas y de seguridad que se deben tomar para la descarga de los humos, es importante seguir escrupulosa-mente las normas establecidas por las autoridades locales.

ADVERTENCIA: antes de instalar la campana, retire las películas de protección.

- Utilice solo tornillos y accesorios adecuados para la campana.

ADVERTENCIA: no instalar los tornillos o elementos de sujeción de acuerdo con estas instrucciones puede comportar riesgos de descargas eléctricas.

• No observe directamente con instrumentos ópticos (prismáticos, lupa...).
• No realice flambeados bajo la campana: se podría producir un incendio.
• Este aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoria-

les o mentales reducidas o con experiencia y conocimiento insuficientes, siempre que sean vigilados atenta-mente e instruidos sobre el uso seguro del aparato y sobre los peligros que conlleva. Asegúrese de que los niños no jueguen con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser llevados a cabo por niños, a menos que sean vigilados.

- Vigile siempre a los niños para asegurarse de que no jueguen con el aparato.

- El aparato no debe ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o con experiencia y conocimientos insuficientes, a menos que sean vigilados atentamente e instruidos al respecto.

Cuando se usan aparatos de cocción, las partes accesibles pueden calentar-se mucho.

• Limpie y/o reemplace los filtros después del tiempo especificado (peligro de incendio). Véase el apartado Mantenimiento y limpieza.
• Debe haber una ventilación adecuada del local cuando la campana se utiliza simultáneamente a aparatos de gas u otros combustibles (no se aplica a aparatos que descargan únicamente el aire en el local).

- El símbolo en el producto o en su embalaje indica que el producto no debe desechar-se como un residuo doméstico normal. El producto a eliminar se tiene que llevar a un centro de recogida especializado en el reciclaje de componentes eléctricos y electrónicos. Al asegurarse de que este producto se deseche correctamente, ayudará a evitar las posibles consecuencias negativas para el medioambiente y la salud que podrían derivarse de su eliminación inadecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el ayuntamiento, el servicio local de eliminación de residuos o la tienda donde compró el producto.

2. USO

• La campana extractora está diseñada exclusivamente para uso doméstico con el fin de eliminar los olores de la cocina.
• No utilice nunca la campana para fines distintos para los que ha sido diseñada.
• No deje llamas altas debajo la campana cuando esté funcionando.
• Ajuste la intensidad de la llama de manera que abarque exclusivamente el fondo del recipiente de cocción y no sobresalga por los lados.
• Las freidoras deben vigilarse constantemente durante el uso: el aceite sobrecalentado puede encenderse.

3. LIMPIEZA Y MANTENIMIENTO

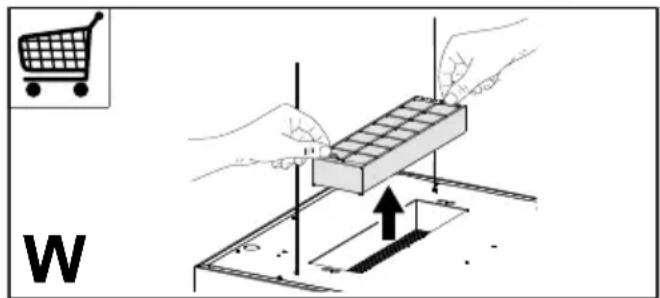

- El filtro antiolor puede ser regenerado cada 3-4 meses (o más frecuente-mente en caso de uso intenso de la campana) (W).

Procedimiento de regeneración:

- Poner el Filtro en el horno ventilado a la Temperatura Máx de 250° por 1 hora. La Temperatura mínima es de 150°, el tiempo de regeneración es más breve si la temperatura es más alta.

W

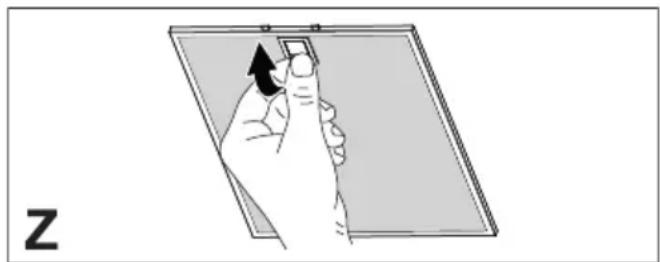

- Los filtros de grasa deben limpiarse cada 2 meses de funcionamiento o con mayor frecuencia en caso de uso intensivo y pueden lavarse en un lavavajillas (Z).

• Limpia la campana con un paño húmedo y un detergente líquido neutro.
• Evite utilizar alcohol o productos a base de silicona para limpiar el interior y el exterior de la campana extractora.

4. MANDOS

Tecla Presión tecla Función Led
L	Breve Enciende/Apaga las luces a la máxima intensidad. -
T1	Larga con campa-na baja	Eleva la campana Encendido/Apagado
	Breve con campa-na baja	Enciende/Apaga la campana. Encendido/Apagado
	Breve con campa-na alta	La campana baja. Encendido/Apagado
	Breve con campa-na alta	La campana se para.La campana se enciende a la segunda velocidad.	Encendido/Apagado

La electrónica reconoce dos tipos de anomalías y realiza la relativa señalización:

Led T1
Parpadeo lento	Superación del umbral de absorción de la corriente:En el caso en que se verifique una condición de sobrecarga, se señala la anomalía a través del parpadeo cada 2 segundos del led T1 en el teclado. Verificar que no haya impedimentos durante el movimiento de la campana.Esta señalización permanece activa hasta un nuevo mando de apertura/cierre de la campana.
Parpadeo rápido	Intervención del micro de seguridad en la fase de apertura:En el caso de intervención del micro de seguridad, la anomalía se señala por el led T1 que parpadeara rápida-mente (cada 250ms) significando que la campana ha superado el final de carrera.!Contactar a la Asistencia Técnica!Durante esta anomalía siempre es posible acceder a las funciones de la campana (luces y motor) y en el caso de motor encendido el led T1 continuará a parpadear señalando que la anomalía todavía está presente.

5. MANDO A DISTANCIA

- Este aparato se puede controlar mediante un mando a distancia.

Campana abierta:

Apaga el motor y se activa el movimiento de subida de la campana.

Campana cerrada:

Con la primera presión, la campana se enciende, con una segunda presión la campana se detiene. Esta condición se interpreta como campana abierta incluso si no ha alcanzado el final de carrera de apertura, todas las funciones están habilitadas. Cuando el movimiento finaliza el motor se enciende a la velocidad 2.

6. INDICACIONES SUPLEMENTARIAS PARA EL INSTALADOR

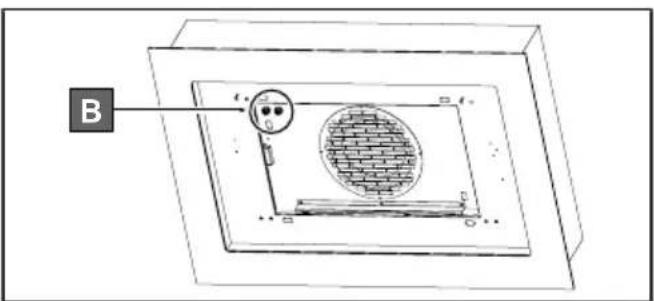

B

Procedimiento de intervención en caso de anomalías en el movimiento

- Verificar que el fusible esté correctamente introducido y no esté quemado, para una eventual sustitución abrir el grupo iluminación y desatornillar el portafusible sustituyéndolo con uno con las mismas características (ref.B).

• Verificar que el cuerpo de la campaña esté instalado a nivel (recomenda-do el uso de un nivel).
• Verificar que las cuatro cuerdas estén tensadas de la misma manera. La cuerda delantera izquierda no debe ser más lenta que las otras.

Si las acciones anteriores no han resuelto el problema contactar con la asistencia técnica.

7. ILUMINACIÓN

- Para la sustitución, contacte con el Servicio de Asistencia Técnica ("Para la compra, contacte con el Servicio de Asistencia Técnica").
