5SL92500 - Dunstabzugshaube BLAUPUNKT - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Blaupunkt
Modell	5SL92500
Versorgungsspannung	220-240 V ~ 50/60 Hz
Elektrische Klasse	I (Erdung erforderlich)
Mindestabstand zwischen Kochfeld und Dunstabzugshaube	650 mm (kann je nach Anleitung des Kochfelds variieren)
Durchmesser des Abluftkanals	mindestens 120 mm
Bedienungsart	Touch-Tasten + Fernbedienung
Motorstufen	2 Stufen
Beleuchtung	LED (Austausch durch Kundendienst)
Fettfilter	Spülmaschinenfest (Reinigung alle 2 Monate)
Geruchsfilter	Im Ofen regenerierbar (max. 250°C, 1 Stunde)
Motorisierte Bewegungsfunktion	Die Haube fährt automatisch herunter und hoch
Fehleranzeige	Blinkende LED (langsam: Überlast; schnell: Mikroschalter)
Schutz	Sicherung (Ref. B)
Verwendung	Nur für den Haushalt
Herkunftsland	Nicht angegeben

Häufig gestellte Fragen - 5SL92500 BLAUPUNKT

Wie reinige ich die Fettfilter der Dunstabzugshaube?

Die Fettfilter sollten alle 2 Monate (bei intensiver Nutzung häufiger) gereinigt werden. Sie können in der Spülmaschine oder von Hand mit einem Neutralreiniger gewaschen werden. Stellen Sie sicher, dass sie vor dem Wiedereinsetzen gut getrocknet sind.

Wie regeneriere ich den Geruchsfilter?

Der Geruchsfilter kann alle 3-4 Monate regeneriert werden. Legen Sie ihn für 1 Stunde in einen Umluftofen bei maximal 250°C (Mindesttemperatur 150°C). Nicht waschen.

Was tun, wenn die Dunstabzugshaube nicht angeht oder nicht funktioniert?

Überprüfen Sie zunächst die Stromversorgung und die Sicherung (Ref. B). Wenn die Sicherung durchgebrannt ist, ersetzen Sie sie durch ein identisches Modell. Stellen Sie sicher, dass die Haube korrekt installiert ist und die Kabel gespannt sind. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie verwende ich die Fernbedienung?

Die Fernbedienung ermöglicht das Öffnen/Schließen der Haube und die Steuerung des Motors. Wenn die Haube geschlossen ist, fährt sie bei erstem Drücken herunter, bei zweitem Drücken stoppt sie. Wenn sie geöffnet ist, schaltet ein kurzer Druck den Motor aus und fährt die Haube wieder hoch. Der Motor startet automatisch auf Stufe 2 nach der Öffnungsbewegung.

Was bedeuten die Blinksignale der LED T1?

Ein langsames Blinken (alle 2 Sekunden) zeigt eine Überschreitung des Stromschwellenwerts an: Überprüfen Sie, ob kein Hindernis die Bewegung blockiert. Ein schnelles Blinken (alle 250 ms) weist auf ein Problem mit dem Endschalter hin: Wenden Sie sich an den technischen Kundendienst.

Kann die Dunstabzugshaube in einer Höhe von weniger als 650 mm installiert werden?

Der Mindestsicherheitsabstand beträgt 650 mm, es sei denn, die Anleitung Ihres Kochfelds gibt einen größeren Abstand vor. In diesem Fall halten Sie den größeren Abstand ein. Gehen Sie nicht unter 650 mm, ohne einen Fachmann zu konsultieren.

Wie ersetze ich die LED-Beleuchtung?

Der Austausch der LEDs muss durch den autorisierten Kundendienst erfolgen. Versuchen Sie nicht, es selbst zu tun, da hierfür die Öffnung der Beleuchtungsgruppe erforderlich ist.

Kann die Dunstabzugshaube mit Umluftbetrieb verwendet werden?

Ja, die Dunstabzugshaube kann mit einem Aktivkohlefilter (nicht im Lieferumfang) im Umluftbetrieb verwendet werden. Die Anleitung erwähnt diesen Modus jedoch nicht speziell; überprüfen Sie die verfügbaren Zubehörteile.

Wie pflege ich die Außenseite der Dunstabzugshaube?

Reinigen Sie sie mit einem feuchten Tuch und einem neutralen Flüssigreiniger. Verwenden Sie niemals Alkohol, silikonhaltige Produkte oder Scheuermittel, da diese die Oberfläche beschädigen können.

Was tun, wenn die Dunstabzugshaube unregelmäßig hoch- oder herunterfährt?

Überprüfen Sie, ob die Haube waagerecht installiert ist (verwenden Sie eine Wasserwaage) und ob die vier Kabel gleichmäßig gespannt sind. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG 5SL92500 BLAUPUNKT

1. SICHERHEITSINFORMATIONEN

Lesen Sie bitte für Ihre eigene Sicherheit und die korrekte Funktion des Geräts diese Betriebsanleitung sorgfältig durch, bevor Sie es installieren und in Betrieb nehmen. Bewahren Sie die Betriebsanleitung stets zusammen mit dem Gerät auf, auch falls Sie dieses verkaufen oder Dritten überlassen. Es ist wichtig, dass die Benutzer mit allen Funktions- und Sicherheitsmerkmalen des Gerätes vertraut sind.

⚠️ Die Kabel müssen von kompetentem Fachpersonal angeschlossen werden.

• Der Hersteller haftet nicht für etwaige Schäden, die durch fehlerhafte Installation oder falschen Gebrauch entstehen können.
• Der Mindestsicherheitsabstand zwischen dem Kochfeld und der Abzugshaube beträgt 650 mm (einige Modelle können auch niedriger installiert werden; siehe Abschnitt Abmessungen und Installation).

- Sollten die Installationsanweisungen des Gaskochfelds einen größeren Abstand als oben angegeben vorsehen, ist dies zu berücksichtigen.

• Sicherstellen, dass die Netzspannung den Angaben auf dem Typenschild im Inneren der Haube entspricht.
• Trennvorrichtungen müssen in Übereinstimmung mit den Verkabelungsvorschriften in die feste Installation eingebaut werden.
• Für Geräte der Klasse I sicherstellen, dass das Hausstromnetz über eine geeignete Erdung verfügt.
• Die Abzugshaube mit einem Rohr, das einen Durchmesser von mindestens 120 mm haben muss, an die Abluftleitung anschließen. Die Abluftstrecke muss so kurz wie möglich sein.
• Alle gesetzlichen Vorschriften im Bereich Abluft einhalten.
  • Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase abgeleitet werden (z. B. von Heizkesseln, Kaminen, usw.).
• Falls die Abzugshaube gleichzeitig mit nichtelektrischen Geräten (z.B. Gasgeräten) verwendet wird, muss der Raum über eine ausreichende Lüftung verfügen, damit der Rückfluss der Abgase verhindert wird. Bei gleichzeitigem Betrieb der Abzugshaube mit nicht elektrisch betriebenen Geräten darf der Unterdruck im Raum nicht mehr als 0,04 mbar betragen, damit die Abgase nicht wie-

der durch die Abzugshaube in den Raum gesogen werden.

• Die Abluft darf nicht über eine Abgasleitung von Feuerstätten, die mit Gas oder anderen Brennstoffen betrieben werden, abgeführt werden.

- Wenn das Gerätekabel beschädigt ist, muss es vom Hersteller oder von einem Kundendiensttechniker ersetzt werden.

- Den Stecker in eine zugängliche, den geltenden Vorschriften entsprechende Steckdose stecken.

- Was die technischen und Sicherheitsmaßnahmen für die Abgasführung betrifft, sind die Vorgaben der örtlichen Behörden streng einzuhalten.

WARNUNG: Bevor die Abzugshaube installiert wird, die Schutzfolien abziehen.

- Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden.

Werden die Schrauben und Befestigungsteile nicht gemäß der vorliegenden Anleitung befestigt, kann die Gefahr von Stromschlägen bestehen.

- Nicht direkt mit optischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.

- Auf keinen Fall unter der Abzugshaube flambieren. Es besteht Brandgefahr.

- Dieses Gerät kann von Kindern ab einem Alter von 8

Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen verwendet werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

- Kinder müssen beaufsichtigt werden, damit sichergestellt wird, dass sie nicht mit dem Gerät spielen.

- Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen verwendet werden, außer wenn sie beaufsichtigt werden oder unterwiesen wurden.

Die zugänglichen Teile können während der Verwendung der Kochgeräte sehr heiß werden.

• Die Filter nach dem angegebenen Intervall reinigen und/oder ersetzen (Brandgefahr). Siehe Absatz Wartung und Reinigung.

- Wird die Abzugshaube gleichzeitig mit Geräten verwendet, die mit Gas oder an-

deren Brennstoffen betrieben werden, muss der Raum über eine ausreichende Lüftung verfügen (gilt nicht für Geräte, die nur Luft in den Raum abgeben).

- Das Symbol des durchge- strichenen Mülleimers be- sagt, dass dieses Elektronik- gerät am Ende seiner Le- bensdauer nicht im Hausmüll entsorgt werden darf. Dieses muss vom Endnutzer einer getrennten Sammlung zuge- führt werden. Zur Rückgabe stehen hierfür kostenfreie Sammelstellen für Elektroalt- geräte sowie ggf. weitere An- nahmestellen für die Wieder- verwendung zur Verfügung. Die Adressen können Sie von Ihrer Stadt- bzw. Kommunal- verwaltung erhalten.

- Ebenso sind Vertreiber mit einer Verkaufsfläche von mindesten 400 Quadratmetern für Elektro- und Elektronikgeräte sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, dazu verpflichtet unentgeltlich alte Elektro- und Elektronikgeräte zurückzunehmen. Diese müssen bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im

Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen sowie ohne Kauf eines Elektro- oder Elektronikgerätes auf Verlangen des Endnutzers bis zu drei Altgeräte pro Geräteart, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen. Be einem Vertrieb unter Verwendung von Fernkommunikationsmitteln gelten als Verkaufsflächen des Vertreibers alle Lager- und Versandflächen.

- Sofern das alte Elektro- bzw. Elektronikgerät personenbezogene Daten enthält, sind Sie selbst für deren Löschung verantwortlich, bevor Sie es zurückgeben. - Ebenso sind dem Gerät vor der Entsorgung sämtliche Batterien, Akkus oder Leuchtmittel zu entnehmen, soweit dies ohne Zerstörung des Geräts möglich ist. Die entnommenen Batterien, Akkus und Leuchtmittel sind einer separaten Sammlung zuzuführen.

2. GEBRAUCH

• Die Abzugshaube wurde ausschließlich dazu entwickelt, um im Haushalt Küchendünste zu beseitigen.

• Die Haube niemals für andere Zwecke verwenden, als die für welche sie entwickelt worden ist.

• Unter der eingeschalteten Haube keine offenen hohen Flammen benutzen.
  • Die Flamme so regulieren, dass sie nicht über den Umfang des Kochgeschirrs hinausreicht.
• Fritteusen müssen während des Gebrauchs ständig überwacht werden: Überhitztes Öl könnte sich entzünden.

3. REINIGUNG UND WARTUNG

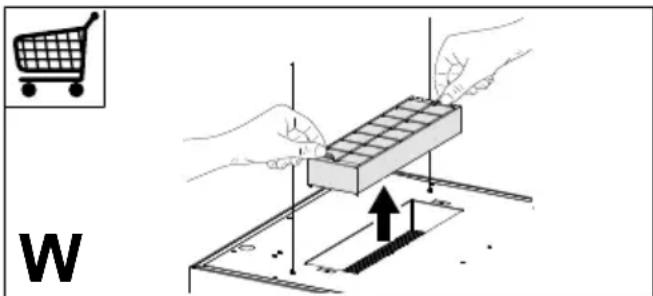

- Der Geruchsfilter kann alle 3-4 Monate (oder bei intensiver Nutzung der Haube auch häufiger) regeneriert werden (W).

Regenerierungsverfahren:

- Legen Sie den Filter für 1 Stunde in einen belüfteten Ofen bei der maximalen Temperatur von 250°. Die Mindesttemperatur beträgt 150°, die Regenerationszeit ist kürzer, wenn die Temperatur höher ist.

- Fettfilter sollten alle 2 Betriebsmonate oder bei starker Beanspruchung häufiger gereinigt werden und können in der Geschirrspülmaschine (Z) gereinigt werden.

• Reinigen Sie die Dunstabzugshaube mit einem feuchten Tuch und einem neutralen flüssigen Reinigungsmittel.
• Vermeiden Sie den Einsatz von Alkohol oder Produkten auf Silikonbasis

zur Reinigung der Innen- und Außen- seite der Dunstabzugshaube.

4. STEUERBEFEHLE

Taste Ta	stendruck Funktion Led
L	Kurz Schaltet die Be	leuchtung mit maximaler Intensität ein/aus. -
T1	Lang mit niedriger Haube	Hebt die Haube an Ein/Aus
	Kurz mit niedriger Haube	Schaltet die Haube ein/aus. Ein/Aus
	Kurz mit hoher Haube	Die Haube senkt ab. Ein/Aus
	Kurz mit hoher Haube	Die Haube hält an.Die Haube wird bei der zweiten Geschwindigkeit eingeschaltet.	Ein/Aus

Die Elektronik erkennt zwei Arten von Fehlern und meldet sie:

Led T1
Langsames Blinken	Stromabsorptionsschwelle überschritten:Wenn ein Überlastungszustand auftritt, wird die Anomalie durch das Blinken der T1-LED auf dem Tastenfeld alle 2 Sekunden signalisiert. Vergewissern Sie sich, dass keine Hindernisse beim Bewegen der Haube vorhanden sind. Dieses Signal bleibt aktiv, bis ein neuer Befehl zum Offnen/Schließen der Haube gegeben wird.
Schnelles blinken	Auslösung des Sicherheitsmikroschalters beim Öffnen:Im Falle der Auslösung eines Sicherheitsmikroschalters wird der Fehler durch die LED T1 signalisiert, die schnell blinkt (alle 250 ms), was bedeutet, dass die Haube den Endschalter überschritten hat.Kontaktieren Sie den Technischen Kundendienst!Während dieser Störung ist es immer möglich, auf die Funktionen der Haube (Beleuchtung und Motor) zuzugreifen. Wenn der Motor eingeschaltet ist, blinkt die LED T1 weiter und zeigt damit an, dass die Störung weiterhin besteht.

5. FERNBEDIENUNG

- Dieses Gerät kann mit einer Fernbedienung gesteuert werden.

	Offene Haube:Schaltet den Motor ab und es wird die Bewegung zum Anheben der Haube aktiviert.
	Geschlossene Haube:Beim ersten Druck fährt die Haube herunter, mit einem zweiten Druck stoppt die Haube den Abstieg. In dieser Bedingung ist die Haube offen auch wenn sie noch nicht den Endschalter für die Offnung erreicht hat, und alle Funktionen sind aktiviert. Wenn die Bewegung abgeschlossen ist, schaltet sich der Motor auf die Leistungsstufe 2.

6. ZUSÄTZLICHE HINWEISE FÜR DEN INSTALLATEUR

Eingriffsverfahren im Falle von Störungen bei der Bewegung

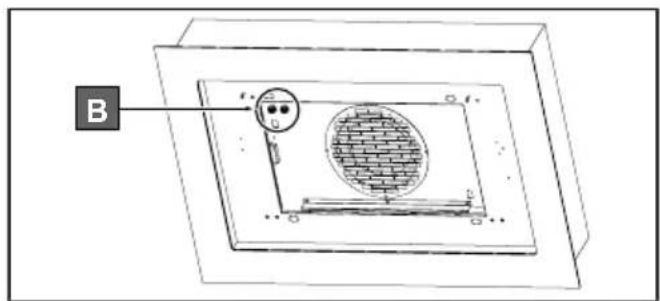

- Kontrollieren, ob die Sicherung richtig eingesetzt und nicht durchgebrannt ist. Sollte ein Austausch notwendig sein, die Beleuchtungseinheit öffnen, den Sicherungshalter abschreiben. Die Sicherung durch eine mit den

gleichen Merkmalen ersetzen (Ref.B).

• Sicherstellen, dass der Haubenkörper nivelliert installiert wurde (die Verwendung einer Wasserwaage wird empfohlen).
• Sicherstellen, dass die vier Seile alle gleich gespannt sind. Das linke vordere Seil darf nicht langsamer sein als die anderen.

Wenn die vorherigen Maßnahmen das Problem nicht gelöst haben, wenden Sie sich an den technischen Kunden-dienst.

7. BELEUCHTUNG

- Wenden Sie sich für den Austausch an den technischen Kundendienst ("Wenden Sie sich für den Kauf an den technischen Kundendienst").
