5SL92500 - Cappa da cucina BLAUPUNKT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	Blaupunkt
Modello	5SL92500
Tensione di alimentazione	220-240 V ~ 50/60 Hz
Classe elettrica	I (messa a terra obbligatoria)
Distanza minima tra piano cottura e cappa	650 mm (può variare secondo le istruzioni del piano cottura)
Diametro del condotto di evacuazione	120 mm minimo
Tipo di comando	Tasti touch + telecomando
Velocità del motore	2 velocità
Illuminazione	LED (sostituzione da parte del servizio post-vendita)
Filtro antigrasso	Lavabile in lavastoviglie (pulizia ogni 2 mesi)
Filtro anti-odori	Rigenerabile in forno (max 250°C, 1 ora)
Funzione di movimento motorizzato	La cappa scende e sale automaticamente
Indicazione di guasto	LED lampeggiante (lento: sovraccarico; rapido: microinterruttore)
Protezione	Fusibile (rif. B)
Utilizzo	Solo uso domestico
Paese di origine	Non specificato

Domande frequenti - 5SL92500 BLAUPUNKT

Come pulire i filtri antigrasso della cappa?

I filtri antigrasso devono essere puliti ogni 2 mesi (o più spesso in caso di utilizzo intensivo). Possono essere lavati in lavastoviglie o a mano con un detergente neutro. Assicurati che siano ben asciutti prima di rimetterli in posizione.

Come rigenerare il filtro anti-odori?

Il filtro anti-odori può essere rigenerato ogni 3-4 mesi. Mettilo in un forno ventilato a 250°C massimo per 1 ora (temperatura minima 150°C). Non lavarlo.

Cosa fare se la cappa non si accende o non funziona?

Controlla prima l'alimentazione elettrica e il fusibile (rif. B). Se il fusibile è bruciato, sostituiscilo con un modello identico. Assicurati che la cappa sia installata correttamente e che i cavi siano tesi. Se il problema persiste, contatta il servizio post-vendita.

Come usare il telecomando?

Il telecomando permette di aprire/chiudere la cappa e controllare il motore. Quando la cappa è chiusa, una prima pressione la fa scendere, una seconda la ferma. Una volta aperta, una pressione breve spegne il motore e fa risalire la cappa. Il motore si avvia automaticamente alla velocità 2 dopo il movimento di apertura.

Cosa significano i lampeggi del LED T1?

Un lampeggio lento (ogni 2 secondi) indica un superamento della soglia di corrente: controlla che nessun ostacolo blocchi il movimento. Un lampeggio rapido (ogni 250 ms) segnala un problema di fine corsa: contatta l'assistenza tecnica.

Si può installare la cappa a un'altezza inferiore a 650 mm?

La distanza di sicurezza minima è di 650 mm, salvo che il manuale del piano cottura indichi una distanza superiore. In tal caso, rispetta la distanza maggiore. Non scendere sotto i 650 mm senza consultare un professionista.

Come sostituire l'illuminazione LED?

La sostituzione dei LED deve essere effettuata dal servizio post-vendita autorizzato. Non provare a farlo da solo, perché richiede l'apertura del gruppo di illuminazione.

La cappa può essere utilizzata con un'evacuazione a ricircolo?

Sì, la cappa può funzionare in modalità ricircolo con un filtro a carbone attivo (non fornito). Tuttavia, il manuale non menziona questa modalità specificamente; verifica gli accessori disponibili.

Come mantenere l'esterno della cappa?

Puliscilo con un panno umido e un detergente liquido neutro. Non usare mai alcol, prodotti a base di silicone o abrasivi, perché potrebbero danneggiare la superficie.

Cosa fare se la cappa si solleva o scende in modo irregolare?

Controlla che la cappa sia installata a livello (usa una livella) e che i quattro cavi siano tesi uniformemente. Se il problema persiste, contatta il servizio post-vendita.

MANUALE UTENTE 5SL92500 BLAUPUNKT

1. INFORMAZIONI SULLA SICUREZZA

Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attentamente questo manuale prima dell'installazione e della messa in funzione. Tenere queste istruzioni sempre insieme all'apparecchio, anche in caso di cessione o trasferimento a terzi. È importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

Il collegamento dei cavi deve essere effettuato da un tecnico competente.

• Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione).
• Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopra indicata, è necessario tenerne conto.
• Controllare che la tensione di rete corrisponda a quella indi-

cata sulla targa dati applicata all'interno della cappa.

• I dispositivi di sezionamento devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.
• Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.
• Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria.
• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. di caldaie, camini ecc.).
• Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati dalla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale dalla cappa.
  • L'aria non deve essere evacuata attraverso un condotto utilizzato per lo scarico dei fu-

mi da apparecchi di combustione alimentati a gas o altri combustibili.

• Il cavo di alimentazione, se danneggiato, deve essere sostituito dal fabbricante o da un tecnico del servizio assistenza.
• Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.
• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante attenersi scrupolosamente ai regolamenti stabiliti dalle autorità locali.

AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione.

- Usare solo viti e minuteria di tipo idoneo per la cappa.

AVVERTENZA: la manca- ta installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche.

- Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).

- Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.

- Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze in-

sufficienti, purché attenta- mente sorvegliati e istruiti su come utilizzare in modo sicu- ro l'apparecchio e sui pericoli che cio comporta. Assicurarsi che i bambini non giochi con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono esse- re effettuate da bambini, a meno che non siano sorve- gliati.

• Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio.
• L'apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite.

Le parti accessibili possono diventare molto calde durante l'uso degli apparecchi di cottura

- Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio). Vedere il paragrafo Manutenzione e pulizia.

- Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparecchi che utilizzano gas o altri combustibili (non applicabile ad apparecchi che scaricano unicamente l'aria nel locale).

- Il simbolo sul prodotto o sul- la sua confezione indica che il

prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

2. USO

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori dalla cucina.
• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
• Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costante- mente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.

3. PULIZIA E MANUTENZIONE

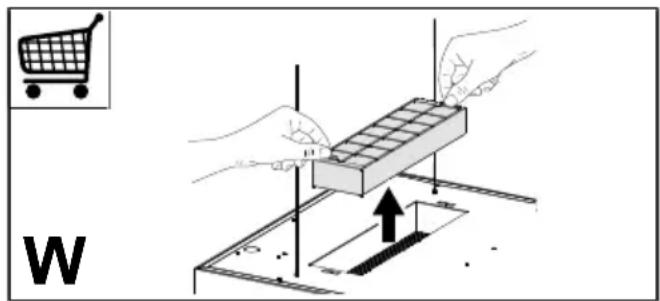

- Il filtro antiodore può essere rigenerato ogni 3-4 mesi (o più frequentemen-

te in caso di uso intenso della cappa) (W).

Procedura di rigenerazione:

- Mettere il Filtro in forno ventilato alla Temperatura Max di 250° per 1 ora. La Temperatura minima è di 150°, il tempo di rigenerazione è più breve se la temperatura è più alta.

- I filtri antigrasso devono essere puliti ogni 2 mesi di funzionamento o più frequentemente in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie (Z).

• Pulire la cappa utilizzando un panno umido e un detergente liquido neutro.
• Per la pulizia esterna ed interna della cappa evitare prodotti alcoolici o siliconici.

4. COMANDI

Tasto Pressionetasto	Funzione Led
L	Breve Accende/Spegne le luci alla massima intensità. -
T1	Lunga a cappabassa	Solleva la cappa Acceso/Spento
	Breve a cappabassa	Accende/Spegne la cappa. Acceso/Spento
	Breve a cappa alta	La cappa scende. Acceso/Spento
	Breve a cappa alta	La cappa si ferma.La cappa si accende alla seconda velocità.	Acceso/Spento

L'elettronica riconosce due tipi di anomalie e provvede a dare la relativa segnalazione:

Led T1
Lampeg-gio lento	Superamento della soglia di assorbimento corrente:Nel caso si verifichi una condizione di sovraccarico, viene segnalata l'anomalia tramite il lampeggio ogni 2 secondi del led T1 sulla tastiera. Verificare che non ci siano impedimenti durante il movimento della cappa. Questa segnalazione rimane attiva fino ad un nuovo comando di apertura/chiusura della cappa.
Lampeg-gio veloce	Intervento del micro di sicurezza in fase di apertura:Nel caso di intervento del micro di sicurezza, l'anomalia viene segnalata dal led T1 che lampeggerà velocemen-te(ogni 250ms) significando che la cappa ha superato il finecorsa.Contattare l'Assistenza Tecnica!Durante quest'anomalia è sempre possibile accedere alle funzioni della cappa (luci e motore) e nel caso di mo-tore acceso il led T1 continuera a lampeggiare segnalando che l'anomalia è ancora presente.

5. TELECOMANDO

- Questo apparecchio può essere co- mandato per mezzo di un telecoman- do.

	Cappa aperta:Spegne il motore e si attiva il movimento di risalita della cappa.
	Cappa chiusa:Alla prima pressione, la cappa scende, ad una seconda pressione la cappa si ferma. Questa condizione viene interpretata come cappa aperta anche se non ha raggiunto il fine corsa di apertura, tutte le funzioni sono abilitate. Quando il movimento è terminato il motore si accende alla velocità 2.

6. INDICAZIONI SUPPLEMENTARI PER L'INSTALLATORE

Procedura di intervento in caso di anomalie sul movimento

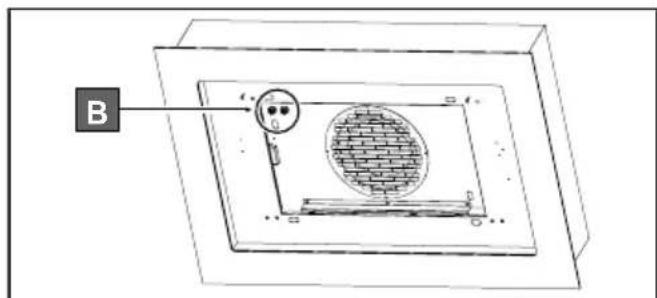

- Verificare che il fusibile sia correttamente inserito e non sia bruciato, per un eventuale sostituzione aprire il gruppo illuminazione e svitare il portafusibile sostituendolo con uno di uguali caratteristiche (rif.B).

• Verificare che il corpo cappa sia installato a livello (consigliato l'uso di una livella).
• Verificare che le quattro funi siano tutte e quattro tese nella stessa maniera. La fune anteriore sinistra non deve essere più lenta delle altre.

Se le precedenti azioni non hanno risol- to il problema contattare l'assistenza tecnica.

7. ILLUMINAZIONE

- Per la sostituzione contattare l'Assistenza Tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").
