Type de produit	Hotte aspirante
Marque	Blaupunkt
Modèle	5SL92500
Tension d'alimentation	220-240 V ~ 50/60 Hz
Classe électrique	I (mise à la terre obligatoire)
Distance minimale entre la table de cuisson et la hotte	650 mm (peut varier selon les instructions de la table de cuisson)
Diamètre du conduit d'évacuation	120 mm minimum
Type de commande	Touches tactiles + télécommande
Vitesses du moteur	2 vitesses
Éclairage	LED (remplacement par service après-vente)
Filtre à graisse	Lavable au lave-vaisselle (nettoyage tous les 2 mois)
Filtre anti-odeurs	Régénérable au four (max 250°C, 1 heure)
Fonction de mouvement motorisé	La hotte descend et remonte automatiquement
Indication de défaut	LED clignotante (lent: surcharge; rapide: micro-interrupteur)
Protection	Fusible (réf. B)
Utilisation	Domestique uniquement
Pays d'origine	Non spécifié

FOIRE AUX QUESTIONS - 5SL92500 BLAUPUNKT

Comment nettoyer les filtres à graisse de la hotte ?

Les filtres à graisse doivent être nettoyés tous les 2 mois (ou plus fréquemment en cas d'utilisation intensive). Ils peuvent être lavés au lave-vaisselle ou à la main avec un détergent neutre. Assurez-vous qu'ils sont bien secs avant de les remettre en place.

Comment régénérer le filtre anti-odeurs ?

Le filtre anti-odeurs peut être régénéré tous les 3-4 mois. Placez-le dans un four ventilé à 250°C maximum pendant 1 heure (température minimale 150°C). Ne le lavez pas.

Que faire si la hotte ne s'allume pas ou ne fonctionne pas ?

Vérifiez d'abord l'alimentation électrique et le fusible (réf. B). Si le fusible est grillé, remplacez-le par un modèle identique. Assurez-vous que la hotte est correctement installée et que les câbles sont tendus. Si le problème persiste, contactez le service après-vente.

Comment utiliser la télécommande ?

La télécommande permet d'ouvrir/fermer la hotte et de contrôler le moteur. Lorsque la hotte est fermée, une première pression la fait descendre, une deuxième l'arrête. Une fois ouverte, une pression brève éteint le moteur et remonte la hotte. Le moteur se met en marche automatiquement à la vitesse 2 après le mouvement d'ouverture.

Que signifient les clignotements de la LED T1 ?

Un clignotement lent (toutes les 2 secondes) indique un dépassement du seuil de courant : vérifiez qu'aucun obstacle ne bloque le mouvement. Un clignotement rapide (toutes les 250 ms) signale un problème de fin de course : contactez l'assistance technique.

Peut-on installer la hotte à une hauteur inférieure à 650 mm ?

La distance de sécurité minimale est de 650 mm, sauf si la notice de votre table de cuisson indique une distance supérieure. Dans ce cas, respectez la distance la plus grande. Ne descendez pas en dessous de 650 mm sans consulter un professionnel.

Comment remplacer l'éclairage LED ?

Le remplacement des LED doit être effectué par le service après-vente agréé. N'essayez pas de le faire vous-même, car cela nécessite l'ouverture du groupe d'éclairage.

La hotte peut-elle être utilisée avec une évacuation recyclage ?

Oui, la hotte peut fonctionner en mode recyclage avec un filtre à charbon actif (non fourni). Cependant, la notice ne mentionne pas ce mode spécifiquement ; vérifiez les accessoires disponibles.

Comment entretenir l'extérieur de la hotte ?

Nettoyez-la avec un chiffon humide et un détergent liquide neutre. N'utilisez jamais d'alcool, de produits à base de silicone ou de produits abrasifs, car ils risquent d'endommager la surface.

Que faire si la hotte se soulève ou descend de façon irrégulière ?

Vérifiez que la hotte est installée de niveau (utilisez un niveau) et que les quatre câbles sont tendus uniformément. Si le problème persiste, contactez le service après-vente.

MODE D'EMPLOI 5SL92500 BLAUPUNKT

Pour votre sécurité et pour garantir le fonctionnement correct de l'appareil, veuillez lire attentivement ce manuel avant son installation et sa mise en fonction. Toujours conserver ces instructions avec l'appareil, même en cas de cession ou de transfert à une autre personne. Il est important que les utilisateurs connaissent toutes les caractéristiques de fonctionnement et de sécurité de l'appareil.

⚠️ La connexion des câbles doit être effectuée par un technicien compétent.

• En aucun cas le fabricant ne peut être tenu pour responsable de dommages éventuellement dus à une installation ou à une utilisation impropre.
• La distance de sécurité minimum entre la table de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation).
• Si les instructions d'installation de la table de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-

dessus, veuillez impérativement en tenir compte.

• Assurez-vous que la tension du secteur correspond à celle indiquée sur la plaque des caractéristiques apposée à l'intérieur de la hotte.
• Les dispositifs de sectionnement doivent être installés dans l'équipement fixe conformément aux normes sur les systèmes de câblage.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre adéquate.
• Relier la hotte au conduit de cheminée avec un tube ayant un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.
• Respecter toutes les normes concernant l'évacuation de l'air.
• Ne pas relier la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par ex. de chaudières, de cheminées, etc.).
• Si vous utilisez l'aspirateur en même temps que des appareils non électriques (par ex. appareils à gaz), veillez à ce que la pièce soit adéquatement ventilée, afin d’empêcher le retour du flux des gaz d’évacuation. Si vous utilisez la hotte de cuisine en même temps que des appareils non alimentés à l’électricité, la pression négative dans la

La pièce ne doit pas dépasser 0,04 mbar, afin d'éviter que les fumées soient réaspirées dans la pièce où se trouve la hotte.

- Ne pas évacuer l'air à travers un conduit utilisé pour la sortie des fumées des appareils de combustion alimentés au gaz ou avec d'autres combustibles.

- Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant ou par un technicien du service après-vente agréé.

- Branchez la fiche à une prise conforme aux normes en vigueur et dans une position accessible.

- En ce qui concerne les dimensions techniques et de sécurité à adopter pour l'évacuation des fumées, se conformer scrupuleusement aux règlements établis par les autorités locales.

ATTENTION : avant d'installer la hotte, retirer les films de protection.

- Utilisez exclusivement des vis et des petites fournitures du type adapté pour la hotte.

ATTENTION : toute installation de vis et de dispositifs de fixation non conforme à ces instructions peut entraîner des risques de décharges électriques.

- Ne pas regarder directement avec des instruments opt-

tiques (jumelles, lentilles grossissantes...).

- Ne flambez pas des mets sous la hotte : sous risque de développer un incendie.

- Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser cet appareil en toute sécurité et sur les dangers que cela comporte. S'assurer que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins qu'ils ne soient surveillés.

- Surveillez les enfants. Assurez-vous qu'ils ne jouent pas avec l'appareil.

- Cet appareil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que celles-ci ne soient attentivement surveillées et instruites.

Les parties accessibles peuvent devenir très chaudes durant l'utilisation des appareils de cuisson.

• Nettoyer et/ou remplacer les filtres après le délai indiqué (DANGER d'incendie). Voir le paragraphe Entretien et nettoyage.
• Veillez à ce que la pièce ait une ventilation adéquate lorsque la hotte fonctionne en même temps que des appareils utilisant du gaz ou d'autres combustibles (non applicable aux appareils qui évacuent l'air uniquement dans la pièce).
• Le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme un déchet ménager normal. Cet appareil doit être remis à une déchetterie spécialisée dans le recyclage de composants électriques et électroniques. Assurez-vous que cet appareil a été éliminé correctement, vous participez ainsi à prévenir les conséquences potentiellement négatives pour l'environnement et pour la santé pouvant découler d'une élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin qui vous a vendu ce produit.

2. Utilisation

• Cette hotte aspirante a été conçue exclusivement pour un usage domestique dans le but de capturer les graisses et d'éliminer les odeurs de cuisine.
• N'utilisez jamais la hotte pour des buts différents de ceux pour lesquels elle a été conçue.
• Ne laissez jamais un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Réglez l'intensité du feu de manière à l'orienter exclusivement vers le fond de la casserole, en vous assurant que celui-ci ne dépasse pas sur les côtés.
• Contrôlez constamment les friteuses durant leur utilisation : l'huile surchauffée risque de prendre feu.

3. Nettoyage et entretien

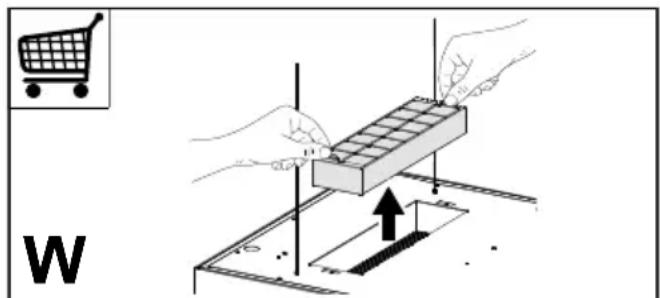

- Le filtre anti-odeurs peut être régénéré tous les 3-4 mois (ou plus fréquemment en cas d'utilisation intensive de la hotte).

Marche à suivre pour la régénération :

- Placer le filtre dans un four ventilé à une température maximale de 250° pendant 1 heure. La température minimale est de 150°, le temps de régénération est plus court si la température est plus élevée.

- Les filtres à graisse doivent être nettoyés tous les 2 mois de fonctionnement ou plus fréquemment en cas d'utilisation intensive et peuvent être lavés au lave-vaisselle (Z).

• Nettoyer la hotte à l'aide d'un chiffon humide et d'un détergent liquide neutre.
• Ne pas utiliser d'alcool ni de produits à base de silicone pour nettoyer l'intérieur ou l'extérieur de la hotte d'aspiration.

4. Commandes

Touche	Pression touche	Fonction LED
L	Brève Allume/éteint	les lumières à intensité maximum. -
T1	Longue avec hotte basse	Soulève la hotte Branché/Débranché
	Brève avec hotte basse	Allume/Éteint la hotte. Branché/Débranché
	Brève avec hotte haute	La hotte descend. Branché/Débranché
	Brève avec hotte haute	La hotte s'arrête.La hotte s'allume à la deuxième vitesse.	Branché/Débranché

La partie électronique reconnaît deux types d'anomalie et se charge de les signaler :

LED T1
Clignote-ment lent	Dépassement du seuil d'absorption du courant :En cas de condition de surcharge, l'anomalie est signalée à travers le clignotement toutes les 2 secondes de la led T1 sur le clavier. Vérifier l'absence d'obstacle au mouvement de la hotte. Cette signalisation reste active jusqu'à la nouvelle commande d'ouverture/fermeture de la hotte.
Clignote-ment ra-pide	Activation du microinterrupteur de sécurité en phase d'ouverture :En cas d'activation du microinterrupteur de sécurité, l'anomalie est signalée par la led T1 qui clignotera rapide-ment (toutes les 250ms) pour indiquer que la hotte a dépassé le fin de course.Contacter l'Assistance Technique !Avec cette anomalie, il est toujours possible d'accéder aux fonctions de la hotte (lumières et moteur) et quand le moteur est allumé, la led T1 continuera de clignoter pour signaler que l'anomalie est encore présente.

5. Télécommande

- Cet appareil peut être commandé au moyen d'une télécommande.

	Hotte ouverte :Éteint le moteur et actionne le mouvement de remontée de la hotte.
	Hotte fermée :À la première pression, la hotte descend, à la deuxième pression la hotte s'arrête. Cette condition est interprétée comme hotte ouverte même si elle n'a pas atteint la butée d'ouverture ; toutes les fonctions sont activées. Quand le mouvement est terminé, le moteur s'allume à la vitesse 2.

6. Indications supplémentaires pour l'installateur

Procédure d'intervention en cas d'anomalies sur le mouvement

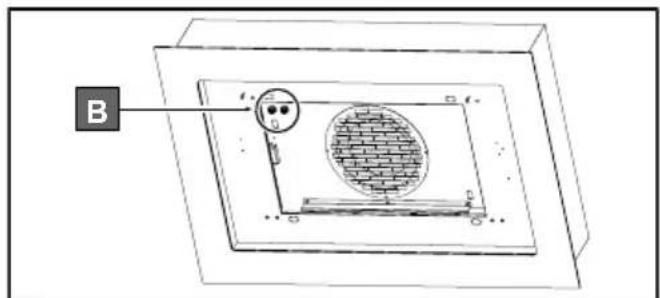

- Vérifier que le fusible est correctement monté et qu'il n'est pas grillé. Pour le remplacer, ouvrir le groupe d'éclairage, dévisser le porte-fusible.

visible et le remplacer par un fusible ayant les mêmes caractéristiques (réf. B).

• Vérifier que le corps de la hotte est installé de niveau (utilisation d'un niveau conseillée).
• Vérifier que les quatre câbles sont tous tendus de la même manière. Le câble avant gauche ne doit pas être plus relâché que les autres.

Si les actions précédentes n'ont pas résolu le problème, contacter l'Assistance Technique.

7. Éclairage

- Pour le remplacement, contacter le service après-vente (« Pour l'achat, s'adresser au Service Après-Vente »).
