Produkttyp	Induktionskochfeld mit integrierter Dunstabzugshaube
Gerätemaße (Höhe x Breite x Tiefe)	820-982 x 860 x 530 mm
Einbaumaße (Höhe x Breite x Tiefe)	160-164 x 810 x 500 mm
Nettogewicht	24,71 kg
Bruttogewicht	36,2 kg
Stromversorgung	220-240 V, 50/60 Hz
Gesamtanschlusswert (Kochfeld)	7400 W
Gesamtanschlusswert (Dunstabzug)	100 W
Energieeffizienzklasse	A++
Lüfter-Effizienzklasse	A
Fettfilter-Effizienzklasse	B
Geräuschpegel (min./max./Intensiv)	47,4 dB(A) / 65 dB(A) / 69,6 dB(A)
Lüfterleistung Abluft (Normal/Intensiv)	555 m³/h / 655 m³/h
Lüfterleistung Umluft (Normal/Intensiv)	420 m³/h / 510 m³/h
Steuerung	Touch Control mit 7-Segment-LED-Anzeige
Anzahl Kochzonen	4
Boost-Funktion	Ja, für alle Kochzonen
Kindersicherung	Ja
Timer / Countdown	Ja
Topferkennung	Ja
Restwärmeanzeige	Ja
Rahmen	Rahmenlos, flächenbündig einbaubar
Farbe	Schwarz
Zubehör (optional)	Kohlefilter 5Z9107X1, Luftaustritt Kit Rechts 5Z9104X1, Sockellüftungsgitter SLG5IX90
EAN	4251003103007

Häufig gestellte Fragen - 5IX90290 BLAUPUNKT

Wie schalte ich die Boost-Funktion ein?

Drücken Sie die Taste mit dem Boost-Symbol auf dem Touch-Bedienfeld. Die Boost-Funktion ist für alle vier Kochzonen verfügbar.

Wie reinige ich den Fettfilter?

Der Fettfilter kann von Hand oder in der Spülmaschine gereinigt werden. Verwenden Sie ein mildes Reinigungsmittel und lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen.

Wie installiere ich den Kohlefilter?

Der Kohlefilter (Modell 5Z9107X1) wird im Umluftbetrieb benötigt. Entfernen Sie den Fettfilter, setzen Sie den Kohlefilter ein und befestigen Sie ihn gemäß der Anleitung.

Welche Kochzonen haben eine Boost-Funktion?

Alle vier Kochzonen sind mit einer Boost-Funktion ausgestattet, die die Leistung kurzzeitig erhöht.

Wie aktiviere ich die Kindersicherung?

Halten Sie die Kindersicherungstaste für etwa 3 Sekunden gedrückt, bis ein Signal ertönt oder das Symbol im Display erscheint.

Wie stelle ich den Timer ein?

Wählen Sie die gewünschte Kochzone aus, drücken Sie die Timer-Taste und stellen Sie die Zeit mit den Plus/Minus-Tasten ein. Der Timer schaltet die Zone automatisch aus.

Was bedeutet die Restwärmeanzeige?

Die Restwärmeanzeige zeigt an, dass eine Kochzone noch heiß ist. Ein 'H' im Display warnt vor Verbrennungsgefahr.

Kann ich die Dunstabzugshaube auch im Umluftbetrieb nutzen?

Ja, der Umluftbetrieb ist möglich. Dazu benötigen Sie den optionalen Kohlefilter (5Z9107X1).

Welche Maße benötige ich für den Einbau?

Die Einbaumaße betragen 160-164 mm Höhe, 810 mm Breite und 500 mm Tiefe. Die Arbeitsplatte muss mindestens 600 mm tief sein.

Was tun bei Fehlermeldungen im Display?

Notieren Sie den Fehlercode und schalten Sie das Gerät aus. Warten Sie einige Minuten und schalten Sie es wieder ein. Besteht das Problem weiter, kontaktieren Sie den Kundendienst.

BEDIENUNGSANLEITUNG 5IX90290 BLAUPUNKT

Induktion mit integriertem Dunstabzug

Dunstabzug

Leistung / Verbrauch

• Energie-Effizienzklasse: A++

• Durchschnittlicher Energieverbrauch: 37,2 kW/a

• Lüfter-Effizienzklasse: A

- Beleuchtungs-Effizienzklasse: -

• Fettfilter-Effizienzklasse: B

Corporation: 100 W

• Gesamtanschlusswert: 100 W

Spannung: 220-240 V

Geräusch min./max. Intensivstufe/Normalstufe:

Min 47,4 dB(A) Max. 65 dB(A) Max. 69,6 dB(A)

Lüfterleistung max. Normalstufe/ Intensivstufe*:

bei Abluftbetrieb 555 m3/h / 655 m3/h

bei Umluftbetrieb 420 m³/h / 510 m³/h

* Gemäß EU-Verordnung Nr. 65/2014 / Lüfterleistung nach EN 61591

Ausstattung / Komfort

- Rahmenlos

- Touch Control

- Boost-Funktion für alle Induktionskochzonen

• Elektronische Regelung in 10 Leistungsstufen

• Hauptschalter für Kochfeld und Dunstabzug

• Restwärmeanzeige

• Topferkennung

- Kindersicherung

- Timer

- Countdown-Funktion

• Flächenbündig einbaubar

- Luftabgang/Abluftführung nach links

• Keine Vorplanung von Geschirrspülern. Unterbaukühlern

Reine Verpfändung von Abschinspolym, Ohtersbaundanism,

Sockelschubkasten oder an der Abluftführung möglich

- Keine direkte linksseitige Verplanung von Geschirrspülern.

Unterbaukühlern, Sockelschubkästen oder ähnlichem

bei Umluftvariante

• Min. Korpusbreite

- Arbeitsplattentiefe min. 606

- Arbeitsplattentiefe min. 600 min (bei Verplanung von

Nische oder Verkleidung entsprechend tiefer)

- Sockelhöhe min. 100 mm

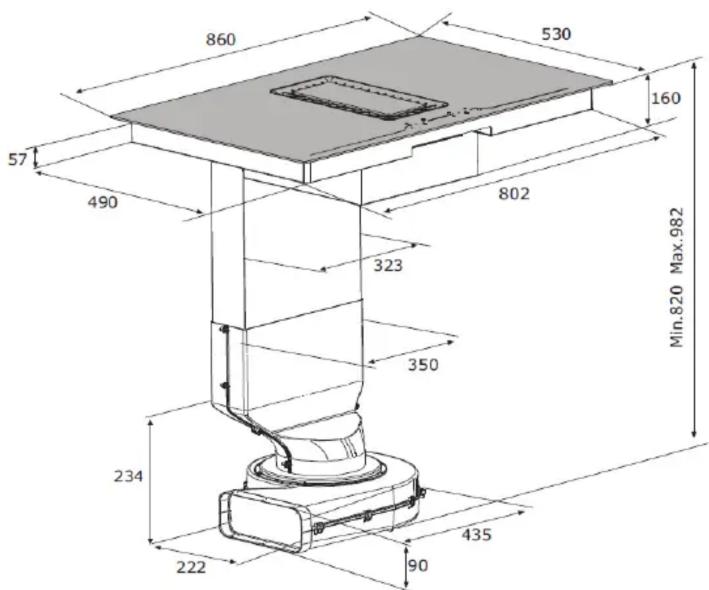

Maße

• Gerätemaße (H/B/T): 820-982 x 860 x 530mm

• Einbaumaße (H/B/T): 160-164 x 810 x 500mm

Zubehör: Ausstattungsmerkmale:

Sonderzubehör: Verbrauchs- und Anschlusswerte:

• 5Z9107X1 Kohlefilter

• 5Z9104X1 Luftaustritt Kit Rechts

• SLG5IX90 Sockellüftungsgitter

Verfügbare Farbvarianten:

BLAUPUNKT

• Gerätetyp: Kochstelle Glaskeramik

• Bauform: Einbaugerät

• Energiequelle: Elektro

• Anzahl der Kochzonen, die gleichzeitig benutzt

werden können: 4

• Gerätebreite (mm):860

• Nettogewicht (kg): 24 71

• Bruttogewicht (kg): 36.2

• Bestwärmeanzeige: la

• Lage der Steuerung: vorn

Lage der Steuerung: vorn. Art der Steuerung: Touch

• Art der Steuerung: Touch Control mit 7-Segment-LED

Anzeige

• Hauptoberflächenmaterial: Glaskeramik

• Oberflächenfarbe: schwarz

• Rahmenfarbe: Nein

• Approbationszertifikate: CE

• Länge Anschlusskabel (cm): 150

• Heizungen mit Booster: Alle 4

• Elektroanschlusswert (W): 7400

• Spannung (V): 220-240

• Frequenz (Hz): 50/60

• Gerätefarbe: schwarz

• Energiequelle: Elektro

• Kochfeld Steckerart: ohne Stecker

• Dunstabzug Steckerart: Schuko

EAN-Nr.: 4251003103007
