GEBRUIKSAANWIJZING CoolMatic CRD 50 DOMETIC

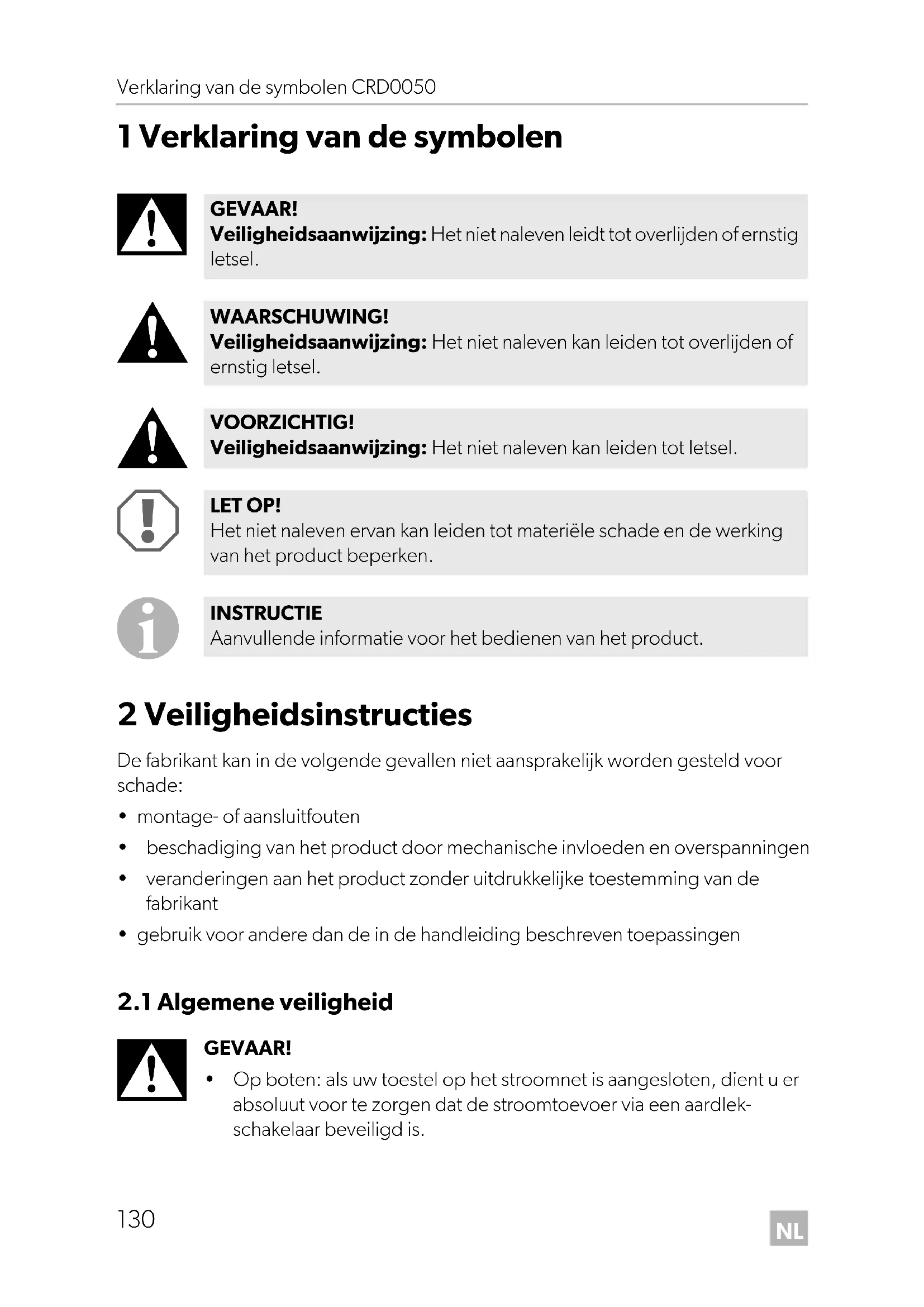

1 Verklaring van de symbolen

2 Veiligheidsinstructies De fabrikant kan in de volgende gevallen niet aansprakelijk worden gesteld voor schade:

• montage- of aansluitfouten

• beschadiging van het product door mechanische invloeden en overspanningen

• veranderingen aan het product zonder uitdrukkelijke toestemming van de fabrikant

• gebruik voor andere dan de in de handleiding beschreven toepassingen

2.1 Algemene veiligheid

• Op boten: als uw toestel op het stroomnet is aangesloten, dient u er absoluut voor te zorgen dat de stroomtoevoer via een aardlek- schakelaar beveiligd is. GEVAAR! Veiligheidsaanwijzing: Het niet naleven leidt tot overlijden of ernstig letsel. WAARSCHUWING! Veiligheidsaanwijzing: Het niet naleven kan leiden tot overlijden of ernstig letsel. VOORZICHTIG! Veiligheidsaanwijzing: Het niet naleven kan leiden tot letsel. LET OP! Het niet naleven ervan kan leiden tot materiële schade en de werking van het product beperken. INSTRUCTIE Aanvullende informatie voor het bedienen van het product. CRD0050--IO-16s.book Seite 130 Mittwoch, 16. August 2017 10:30 10NL CRD0050 Veiligheidsinstructies

• Laat installaties in vochtige ruimtes alleen door een vakmonteur aan- sluiten.

• Als het toestel zichtbaar beschadigd is, mag het niet in gebruik worden genomen.

• Als de aansluitkabel van dit toestel wordt beschadigd, moet deze om gevaar uit te sluiten door de fabrikant, diens klantenservice of een gelijkwaardig gekwalificeerd persoon worden vervangen.

• Reparaties aan dit toestel mogen uitsluitend door vakmonteurs worden uitgevoerd. Door ondeskundige reparaties kunnen grote gevaren ontstaan.

• Dit toestel kan door kinderen vanaf 8 jaar en ouder evenals door per- sonen met verminderde fysieke, zintuiglijke of geestelijke vermogens of tekortschietende ervaring en kennis gebruikt worden, als ze wor- den begeleid of hun is uitgelegd hoe ze het toestel veilig kunnen gebruiken. Ook dienen ze inzicht te hebben in de gevaren die het gebruik van het toestel met zich meebrengt.

• Reiniging en gebruikersonderhoud mogen niet door kinderen zonder begeleiding worden uitgevoerd.

• Houd kinderen in het oog; ze mogen niet onbewaakt met het toestel spelen.

• Bewaar en gebruik het toestel buiten het bereik van kinderen onder 8 jaar.

• Bewaar geen explosiegevaarlijke stoffen, zoals spuitbussen met brandbaar drijfgas, in het toestel.

• Beknellingsgevaar! Grijp niet in de scharnier.

• Vergelijk de spanning op het typeplaatje met de aanwezige energie- voorziening.

• Trek de stekker nooit aan de aansluitkabel uit het stopcontact.

• Als het koeltoestel op het DC-stopcontact is aangesloten: Klem uw koeltoestel en andere verbruikers van de accu los voor u een snellader aansluit. CRD0050--IO-16s.book Seite 131 Mittwoch, 16. August 2017 10:30 10NL Veiligheidsinstructies CRD0050

• Als het koeltoestel op het DC-stopcontact is aangesloten: Verbreek de verbinding of schakel het koeltoestel uit, als u de motor uitschakelt. Anders kan de accu worden leeg raken.

• Het koeltoestel is niet geschikt voor de opslag van bijtende of oplos- middelhoudende stoffen.

• Houd de afvoeropening altijd schoon.

• Open in geen geval het koelcircuit.

• Transporteer het toestel nooit in horizontale stand, zodat er geen olie uit de compressor kan stromen.

• Voorkom beschadiging van het koelcircuit tijdens transport. Het koudemiddel in het koelcircuit is licht ontvlambaar. Bij een beschadiging van het koelcircuit: – Vermijd open vuur en ontstekingsvonken. – Ventileer de ruimte goed.

• Stel het toestel op een droge en tegen spatwater beschermde plaats op.

2.2 Veiligheid bij het gebruik van het toestel

• Blanke leidingen nooit met blote handen aanraken. Dit geldt vooral bij gebruik op het wisselstroomnet.

• Voor ingebruikneming moeten toevoerleiding en stekker droog zijn.

• Voorkom dat levensmiddelen tijdens het aansluiten op een accu in aanraking met accuzuur komen.

• Gebruik geen elektrische toestellen binnen het koeltoestel, behalve als deze toestellen daarvoor door de fabrikant worden aanbevolen.

• Plaats het toestel niet in de buurt van open vuur of andere warmte- bronnen (verwarming, sterke zonnestraling, gasovens enz.).

• Oververhittingsgevaar! Let er altijd op dat de warmte die bij het gebruik ontstaat goed afge- voerd kan worden. Zorg ervoor dat het toestel op voldoende afstand tot wanden en voorwerpen staat, zodat de lucht kan circuleren.

• Let erop dat de ventilatieopeningen niet worden afgedekt.

• Vul het binnenreservoir niet met vloeistoffen of ijs. CRD0050--IO-16s.book Seite 132 Mittwoch, 16. August 2017 10:30 10NL CRD0050 Omvang van de levering

• Dompel het toestel nooit onder in water.

• Bescherm het toestel en de kabels tegen hitte en vocht.

• Let erop, dat de spijzen de wanden van de koelruimte niet aanraken. 3 Omvang van de levering 4Toebehoren 5 Gebruik volgens de voorschriften De koelkast is geschikt voor het koelen en diepvriezen van levensmiddelen.

Een optimaal koelvermogen is gegarandeerd bij omgevingstemperaturen tussen +16 °C en +38 °C alsmede bij een luchtvochtigheid van hoogstens 90 %. Aantal Omschrijving1 Koelkast1 GebruiksaanwijzingOmschrijving Artikelnr.Netadapter MPS35 9103555825 LET OP! Als u medicijnen wilt koelen, gelieve dan te controleren of het koel- vermogen van het toestel aan de vereisten van het betreffende medicijn voldoet. CRD0050--IO-16s.book Seite 133 Mittwoch, 16. August 2017 10:30 10NL Technische beschrijving CRD0050

6 Technische beschrijving CoolMatic CRD0050 kunnen waren afkoelen en koelhouden. In het vriesvak kunnen producten worden diepgevroren. De koellade kan aan de greep worden uitgetrokken en voor reinigingsdoeleinden in zijn geheel uit de koelruimte worden verwijderd. Afstandhouders voorkomen dat flessen of drankverpakkingen bij het uittrekken omvallen. Het vriesvak is uitneembaar. Zo kan de koelruimte desgewenst worden vergroot. Alle in de koelkast gebruikte materialen zijn geschikt voor levensmiddelen. Het koelcircuit is onderhoudsvrij. Het toestel is geschikt voor gebruik op een gelijkspanning van 12 V of 24 V (bijv. in campers, in caravans of op boten). Met een gelijkrichter (toebehoren) kunnen de 12 resp. 24-V-koelkasten op een wisselstroomnet worden gebruikt:

• gelijkrichter MPS35: voor het gebruik op een 100 – 240-V-net Via een thermostaat kan de gewenste temperatuur traploos ingesteld worden.

6.1 Toesteloverzicht

Nr in afb. 1, pagina 3 Verklaring 1 Vriesvak (uitneembaar) 2 Koellade (uitneembaar) 3 Bevestigingshendel voor de koellade CRD0050--IO-16s.book Seite 134 Mittwoch, 16. August 2017 10:30 10NL CRD0050 Koelkast opstellen en aansluiten

7 Koelkast opstellen en aansluiten

Nr inafb. 2, pagina 3Verklaring1 Temperatuurregelaar2 Groene LED: gebruik3 Rode LED: storing4 Binnenverlichting LET OP! Veiligheidsinstructies voor de installatie op boten Neem bij de installatie op boten met name de volgende aanwijzingen in acht:

• Het koeltoestel is ontworpen voor een kortstondige kanteling van max. 30°. Neem bij het opstellen van de koelkast in acht dat het toe- stel voor deze omstandigheden moet zijn beveiligd. Neem bij vra- gen over de installatie contact op met een gekwalificeerde en gespecialiseerde firma.

• Stel de koelkast zo op dat de verwarmde lucht goed kan wegtrekken (naar boven of naar de zijkanten, afb. 3, pagina 4).

• Het toestel is bestemd voor omgevingstemperaturen tussen +16 °C en +38 °C.

• Als uw toestel op het stroomnet is aangesloten, dient u er absoluut voor te zorgen dat de stroomtoevoer via een aardlekschakelaar beveiligd is! CRD0050--IO-16s.book Seite 135 Mittwoch, 16. August 2017 10:30 10NL Koelkast opstellen en aansluiten CRD0050

Het toestel is bestemd voor omgevingstemperaturen tussen +16 °C en +38 °C. Bij continu bedrijf mag de luchtvochtigheid niet boven 90 % liggen. Stel het koeltoestel op een droge, beschermde plaats op. Stel het toestel niet naast warmtebronnen zoals verwarmingen, gasovens, warmwaterleidingen etc. op. Stel de koelkast zo op dat de verwarmde lucht goed kan wegtrekken (naar boven of naar de zijkanten). Zorg daarom voor voldoende ventilatie (afb. 3, pagina 4). Het condensaat dat bij het normale gebruik van de koelkast ontstaat kan via twee afvoerkanalen op het toestel worden afgevoerd. In de afleveringstoestand van het toestel zijn deze afvoerkanalen afgesloten. De beide afvoerkanalen bevinden zich aan de achterzijde en aan de onderzijde van het toestel (afb. 4, pagina 4). ➤ Kies de voor u montageplek geschikte condensaatafvoer en verwijder de afdekkap ervan. ➤ Steek met een spits voorwerp (bijv. schroevendraaier) ca. 25 tot 30 mm diep in de afvoer om de binnenkant van het toestel te openen. LET OP!

• Bevestig het toestel zoals in de gebruiksaanwijzing beschreven om gevaren te voorkomen.

• Blokkeer openingen (ventilatiesleuven etc.) in de behuizing of de inbouwstructuur niet door voorwerpen.

• De koelkast is uitsluitend geschikt voor de installatie in een inbouwnis. Na de montage mag alleen de voorkant van het toestel vrij toegankelijk zijn.

• Bij een volremming werken er sterke krachten in rijrichting. Om beschadigingen van het koeltoestel en het voertuiginterieur te voorkomen moet het koeltoestel niet met de voorzijde in rijrichting worden geïnstalleerd. Nr in afb. 3, pagina 4 Verklaring 1 Koude toevoerlucht 2 Warme afvoerlucht 3 Condensator 4 Afstand boven de koelkast, als er naar boven of naar de zijkant niet voldoende afvoerlucht kan circuleren CRD0050--IO-16s.book Seite 136 Mittwoch, 16. August 2017 10:30 10NL CRD0050 Koelkast opstellen en aansluiten

➤ Verwijder de opvangbak (afb. 5 1, pagina 5). ➤ Sluit een slang (afb. 6 2, pagina 5) op de uitlaataansluiting aan (afb. 6 1, pagina 5).

7.2 Koelkast aansluiten

Koelkast op gelijkstroom aansluiten De koelkasten kunnen met 12 V of met 24 V gelijkspanning worden gebruikt.

➤ Bepaal de nodige kabeldiameter afhankelijk van de kabellengte aan de hand van afb. 7, pagina 5. Legenda bij afb. 7, pagina 5

➤ Controleer voor ingebruikneming van het toestel, of de bedrijfsspanning en de accuspanning overeenkomen (zie typeplaatje). ➤ Sluit uw koelkast – zo direct mogelijk op de polen van de accu aan of – op een 12-V-DC-insteekplaats of een 24-V-DC-insteekplaats aan. Beveilig de plusleiding met 15 A (bij 12 V) resp. 7,5 A (bij 24 V) (afb. 8 1, pagina 6). ➤ Verbind de rode kabel (afb. 8 rt, pagina 6) met de pluspool van de accu. ➤ Verbind de zwarte kabel (afb. 8 sw, pagina 6) met de minpool van de accu. LET OP! Om spannings- en vermogensverlies te vermijden, moet de kabel zo kort mogelijk zijn en mag de kabel niet onderbroken worden. Vermijd daarom extra schakelaars, stekkers of verdeeldozen. Coördinatenas Betekenis Eenheid l Kabellengte m ∅ Kabeldiameter mm² LET OP! Neem de juiste polariteit in acht. CRD0050--IO-16s.book Seite 137 Mittwoch, 16. August 2017 10:30 10NL Koelkast opstellen en aansluiten CRD0050

Voor de veiligheid is de koelkast met een elektronische beveiliging tegen verkeerd polen uitgerust, die de koelkast tegen verkeerd polen bij de accuaansluiting en tegen kortsluiting beschermt. Voor de bescherming van de accu schakelt de koel- kast automatisch uit, als de spanning niet meer voldoende is (zie de volgende tabel). Koelkast op wisselstroom aansluiten (toebehoren)

U kunt de koelkasten op wisselspanning van 100 – 240 Vw aansluiten als u de gelijkrichter MPS35 (toebehoren) gebruikt. De gelijkrichter MPS35 bezit een voorrangschakeling die een aangesloten accu spaart. Bij 100 – 240 Vw-netaansluiting schakelt de gelijkrichter automatisch over van accubedrijf op voeding via het stroomnet. Als het 100 – 240 Vw-stroomnet wordt afgesloten, schakelt de netgelijkrichter automatisch weer op accubedrijf over. Aansluiting op het stroomnet via de netgelijkrichter heeft altijd voorrang boven het accubedrijf. Ga als volgt te werk als u de koelkast op wisselspanning aansluit: ➤ Bevestig de gelijkrichter zoals weergegeven op de daarvoor bestemde plaats achter op de koelkast (afb. 9, pagina 6). ➤ Beveilig het wisselstroomcircuit door een trage zekering (250 V/4 A) (afb. 9 3, pagina 6). ➤ Sluit de gelijkrichter aan, zoals in afb. 0, pagina 7 weergegeven. LET OP! Koppel het toestel en andere verbruikers van de accu los, voordat u de accu met een snellader oplaadt. Overspanningen kunnen de elektronica van de toestellen beschadigen. 12 V 24 V Uitschakelspanning 10,4 V 22,8 V Herinschakelspanning 11,7 V 24,2 V GEVAAR! Levensgevaar!

• Werk nooit met stekkers en schakelaars, als u natte handen heeft of met uw voeten op een natte ondergrond staat.

• Als u uw koeltoestel aan boord van een boot per landaansluiting aan het wisselspanningsnet gebruikt, dan moet u in elk geval een aard- lekschakelaar tussen wisselspanningsnet en koeltoestel schakelen. Laat u door een vakmonteur adviseren. CRD0050--IO-16s.book Seite 138 Mittwoch, 16. August 2017 10:30 10NL CRD0050 Koelkast gebruiken

➤ Sluit de koelkast op de gelijkrichter aan (afb. 0 2, pagina 7): – rode kabel: pluspool van de accu – zwarte kabel: minpool van de accu ➤ Steek de stekker in het AC-stopcontact (afb. 0 1, pagina 7). 8Koelkast gebruiken

• Kies een goed geventileerde en tegen zonnestralen beschermde plaats.

• Laat warme spijzen eerst afkoelen, voordat u ze in het toestel koel houdt.

• Open het koeltoestel niet vaker dan nodig.

• Laat het koeltoestel niet langer open dan nodig is.

• Ontdooi de koelkast zodra er zich een ijslaag gevormd heeft.

• Vermijd een onnodig lage binnentemperatuur.

• Verwijder regelmatig stof en vuil van de condensator.

8.2 Koelkast gebruiken

De koelkast zorgt voor het conserveren van verse voedingsmiddelen. Bovendien kunt u in het vriesvak diepgevroren levensmiddelen conserveren en verse voedingsmiddelen invriezen. INSTRUCTIE Voor u de nieuwe koelkast in gebruik neemt, moet u hem om hygieni- sche redenen van binnen en van buiten reinigen met een vochtige doek (zie ook hoofdstuk „Reiniging en onderhoud” op pagina 143). CRD0050--IO-16s.book Seite 139 Mittwoch, 16. August 2017 10:30 10NL Koelkast gebruiken CRD0050

➤ Schakel de koelkast in door de temperatuurregelaar (afb. 2 1, pagina 3) naar rechts te draaien.

Temperatuur instellen U kunt de temperatuur traploos via de temperatuurregelaar instellen. ➤ Schakel de koelkast in door de temperatuurregelaar (afb. 2 1, pagina 3) naar rechts te draaien. De geïntegreerde thermostaat regelt de temperatuur als volgt:

• 1 = geringste koelvermogen

• 7 = hoogste koelvermogen

• In de binnenruimte van de koelbox mogen geen elektrische toestellen worden geplaatst. Een uitzondering geldt voor toestellen die door de fabrikant daarvoor zijn vrijgegeven.

• Zorg ervoor dat drank of eten in glazen flessen/potten niet te sterk afkoelt. Bij het bevriezen zetten drank of vloeibare voeding uit. Hierdoor kunnen de glazen flessen/potten kapot gaan.

• Levensmiddelen mogen alleen in de originele verpakkingen of in geschikte bakken worden opgeslagen.

• Zorg ervoor dat er zich enkel voorwerpen of waren in de koelkast bevinden die op de gekozen temperatuur gekoeld mogen worden. INSTRUCTIE Na het inschakelen heeft de koelkast ongeveer 60 s nodig tot de compressor begint te lopen. INSTRUCTIE Het koelvermogen kan worden beïnvloed door

• de omgevingstemperatuur,

• de hoeveelheid levensmiddelen die geconserveerd dienen te worden,

Levensmiddelen conserveren U kunt in het koelvak levensmiddelen conserveren. De conserveringstijd is doorgaans op de verpakking aangegeven.

➤ Neem de gegevens m.b.t. temperatuur en houdbaarheid op de verpakkingen van de levensmiddelen in acht. ➤ Neem de volgende instructies bij het conserveren in acht: – Vries producten, die aan het ontdooien zijn of ontdooid zijn, in geen geval opnieuw in, maar nuttig deze zo snel mogelijk. – Wikkel de levensmiddelen in aluminium- of polyethyleenfolies en stop ze in afsluitbare bakken met deksel. Daardoor worden de aroma's, de substantie en de versheid beter geconserveerd. Koellade uitnemen ➤ Trek de koellade tot de aanslag open. ➤ Druk de bevestigingshendel omhoog om de aanslag los te zetten. ➤ Trek de koellade eruit. Vriesvak uitnemen ➤ Open de klep van het vriesvak en zet deze horizontaal. ➤ Maak de ketting uit los uit de bevestiging. ➤ Trek de klep er naar buiten af. Daardoor wordt ook het legbord uitgetrokken. LET OP! Conserveer geen warme levensmiddelen in het koelvak. Zet geen glazen potten/flessen met vloeistoffen in het vriesvak. INSTRUCTIE Conserveer levensmiddelen die snel geuren en smaken in zich opnemen, zoals vloeistoffen en producten met een hoog alcoholper- centage, in dichte potten/flessen/bakjes. CRD0050--IO-16s.book Seite 141 Mittwoch, 16. August 2017 10:30 10NL Koelkast gebruiken CRD0050

Koelruimte ontdooien Het toestel biedt twee mogelijkheden om het condens, dat bij het gebruik ontstaat, te verwijderen:

• Direct naar buiten afvoeren: Verwijder de opvangbak (afb. 5 1, pagina 5). Sluit een slang (afb. 6 2, pagina 5) op de uitlaataansluiting aan (afb. 6 1, pagina 5).

• Opvangen in de opvangbak: Leeg de opvangbak (afb. 5 1, pagina 5) indien nodig. Vriesvak ontdooien

Ga als volgt te werk om de koelkast te ontdooien: ➤ Neem de waren eruit. ➤ Bewaar deze evt. in een ander koeltoestel zodat ze koud blijven. ➤ Zet de temparatuurregelaar (afb. 2 1, pagina 3) op „0”. ➤ Laat de deur open.

De koelkast beschikt over een vergrendelingsmechanisme (afb. a 1, pagina 7) dat ook als transportbeveiliging dient. De volgende instellingen zijn mogelijk:

• Lock (schijf tot de aanslag naar rechts draaien): De lade is gesloten en vergrendeld. Om de lade te openen, trekt u de greep omhoog en trekt u de lade eruit.

• Vent (schijf tot de aanslag naar links draaien): De lade is iets geopend, maar wel vastgezet. Gebruik deze stand, als u het toestel langere tijd buiten werking stelt. LET OP! Gebruik geen mechanisch gereedschap voor het verwijderen van ijslagen of het losmaken van vastgevroren voorwerpen. LET OP! Verstel het vergrendelingsmechanisme alleen bij een geopende lade. Indien het bij een gesloten lade wordt versteld, raakt het toestel beschadigd. CRD0050--IO-16s.book Seite 142 Mittwoch, 16. August 2017 10:30 10NL CRD0050 Reiniging en onderhoud

8.4 Koelkast uitschakelen en stilleggen

Als u de koelkast lange tijd wilt stilleggen, gaat u als volgt te werk: ➤ Draai de temperatuurregelaar (afb. 2 1, pagina 3) op stand „0”. Het koelapparaat is alleen uitgeschakeld, als u een klik hoort. ➤ Koppel de aansluitkabel van de accu los of trek de stekker van de wisselstroomleiding uit de gelijkrichter. ➤ Reinig de koelkast (zie hoofdstuk „Reiniging en onderhoud” op pagina 143). ➤ Draai de vergrendelingsschijf (afb. a 1, pagina 7) tot de aanslag naar links („Vent”). ➤ Sluit de deur tot deze vastklikt. ✓ De deur blijft open en verhindert zo geurvorming. 9 Reiniging en onderhoud

➤ Reinig de koelkast regelmatig en als hij vuil is met een vochtige doek. ➤ Let erop dat er geen water in de afdichtingen druppelt. Dit kan de elektronica beschadigen. ➤ Veeg de koelkast na het reinigen met een doek droog. WAARSCHUWING! Scheid voor elke reiniging en verzorging het toestel van het net. LET OP! Gevaar voor beschadiging!

• Reinig het koeltoestel nooit onder stromend water of in afwaswater.

• Gebruik voor het reinigen geen bijtende schoonmaakmiddelen of harde voorwerpen, aangezien het koeltoestel hierdoor beschadigd zou kunnen raken.

• Gebruik nooit hard of spits gereedschap voor het verwijderen van ijslagen of het losmaken van vastgevroren voorwerpen. CRD0050--IO-16s.book Seite 143 Mittwoch, 16. August 2017 10:30 10NL Garantie CRD0050

10 Garantie De wettelijke garantieperiode is van toepassing. Als het product defect is, wendt u zich tot het filiaal van de fabrikant in uw land (adressen zie achterkant van de hand- leiding) of tot uw speciaalzaak. Voor de afhandeling van de reparatie of garantie dient u de volgende documenten mee te sturen:

• een kopie van de factuur met datum van aankoop,

• reden van de klacht of een beschrijving van de storing. 11 Afvoer

➤ Laat het verpakkingsmateriaal indien mogelijk recyclen.

Als u het product definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw speciaalzaak naar de betreffende afvoervoorschriften. WAARSCHUWING! Gevaar voor kinderen! Voor het afvoeren van uw oude koelkast:

• Laat de aflegvlakken in de koelkast, zodat kinderen er niet kunnen instappen. CRD0050--IO-16s.book Seite 144 Mittwoch, 16. August 2017 10:30 10NL CRD0050 Storingen verhelpen

12 Storingen verhelpen Betekenis van de rode LED (afb. 2 3, pagina 3) Bij functiestoringen licht de LED meerdere keren op. Het aantal impulsen hangt van het type storing af. Ieder oplichten duurt steeds een kwart seconde. Na de serie impulsen volgt een pauze. De reeks voor de storing wordt om de vier seconden herhaald. Binnentemperatuur te laag in regelaarstand „1” Aantal lichtimpulsen Storing Mogelijke oorzaak 1 Voedingsspanning De voedingsspanning ligt buiten het ingestelde bereik. 2 Overstroom ventilator De ventilator belast de elektronische eenheid met meer dan 1 A. 3 Motor start niet De rotor zit vast. De verschildruk in het koelsysteem is te hoog (> 5 bar). 4 Te laag toerental Bij te sterk belast koelsysteem kan het minimumtoerental van de motor van 1850 min

niet worden aangehouden. 5 Overtemperatuur van de elektronische eenheid Bij te sterk belast koelsysteem of te hoge temperatuur wordt de elektronische eenheid te heet. Storing Mogelijke oorzaak Oplossing Compressor loopt permanent Thermostaat defect Thermostaat vervangen Compressor loopt lang In het vriesvak werd een grotere hoeveelheid ingevroren

Compressor loopt niet (accuaansluiting) Storing Mogelijke oorzaak Oplossing

= 0 V Onderbreking in de aansluitleiding accu – elektronica Verbinding tot stand brengen Hoofdschakelaar defect (indien voorhanden) Hoofdschakelaar vervangen Extra leidingbeveiliging doorgebrand (indien voorhanden) Leidingbeveiliging vervangen

≥ U AAN Omgevingstemperatuur te hoog – Be- en ontluchting niet voldoende Koelkast anders zetten Condensator vervuild Condensator reinigen Elektrische onderbreking in de compressor tussen de pennen Compressor defect De reparatie kan alleen door een geautoriseerd servicebedrijf uitgevoerd worden.

Spanning tussen plus- en minklem van de elektronica

Compressor loop niet (aansluiting op wisselspanning) Koelvermogen vermindert, binnentemperatuur stijgt Abnormale geluiden Storing Mogelijke oorzaak Oplossing Geen spanning Onderbreking in de aansluitleiding Verbinding tot stand brengen Hoofdschakelaar defect (indien voor- handen) Hoofdschakelaar vervangen Extra leidingbeveiliging doorgebrand (indien voorhanden) Leidingbeveiliging vervangen Spanning is voorhanden, maar compressor loopt niet Omgevingstemperatuur te hoog – Be- en ontluchting niet voldoende Koelkast anders zetten Condensator vervuild Condensator reinigen Elektrische onderbreking in de compressor tussen de pennen Compressor defect De reparatie kan alleen door een geautoriseerd servicebedrijf uitgevoerd worden. Storing Mogelijke oorzaak Oplossing Compressor loopt lang/permanent Omgevingstemperatuur te hoog – Be- en ontluchting niet voldoende Koelkast anders zetten Condensator vervuild Condensator reinigen Ventilator defect Ventilator vervangen Compressor loopt zelden Accucapaciteit uitgeput Accu laden Storing Mogelijke oorzaak Oplossing Luid brommen Onderdeel van het koelcircuit kan niet vrij trillen (ligt tegen wand aan) Onderdeel voorzichtig buigen Vreemde voorwerpen tussen koel- machine en wand ingeklemd Vreemde voorwerpen verwijderen Ventilatorgeluid – CRD0050--IO-16s.book Seite 147 Mittwoch, 16. August 2017 10:30 10NL Technische gegevens CRD0050

13 Technische gegevens Het koelcircuit bevat R134a. Bevat gefluoreerde broeikasgassen Hermetisch afgesloten apparatuur CoolMatic CRD0050 Aansluitspanning: 12 Vg/24 Vg Nominale stroom: 5,9 A bij 12 Vg 2,5 A bij 24 Vg Koelvermogen: Koelvak: Vriesvak: +2 °C tot +12 °C –15 °C tot –7 °C Categorie: Met vriesvak: Categorie 5 (koelkast met 2-sterren vak) Vriesvak verwijderd: Categorie 1 (koelkast met één of meerdere opbergvakken) Energieverbruik: 31,2 Ah/24h Nuttige inhoud: Vriesvak: 46,7 l 6 l Klimaatklasse: ST Omgevingstemperatuur: +16 °C tot +38 °C Luchtvochtigheid: maximaal 90 % Kortstondige kanteling: maximaal 30° Geluidsemissie: 46 dBA Koelmiddelhoeveelheid: 55 g
