KÄYTTÖOHJE CoolMatic CRD 50 DOMETIC

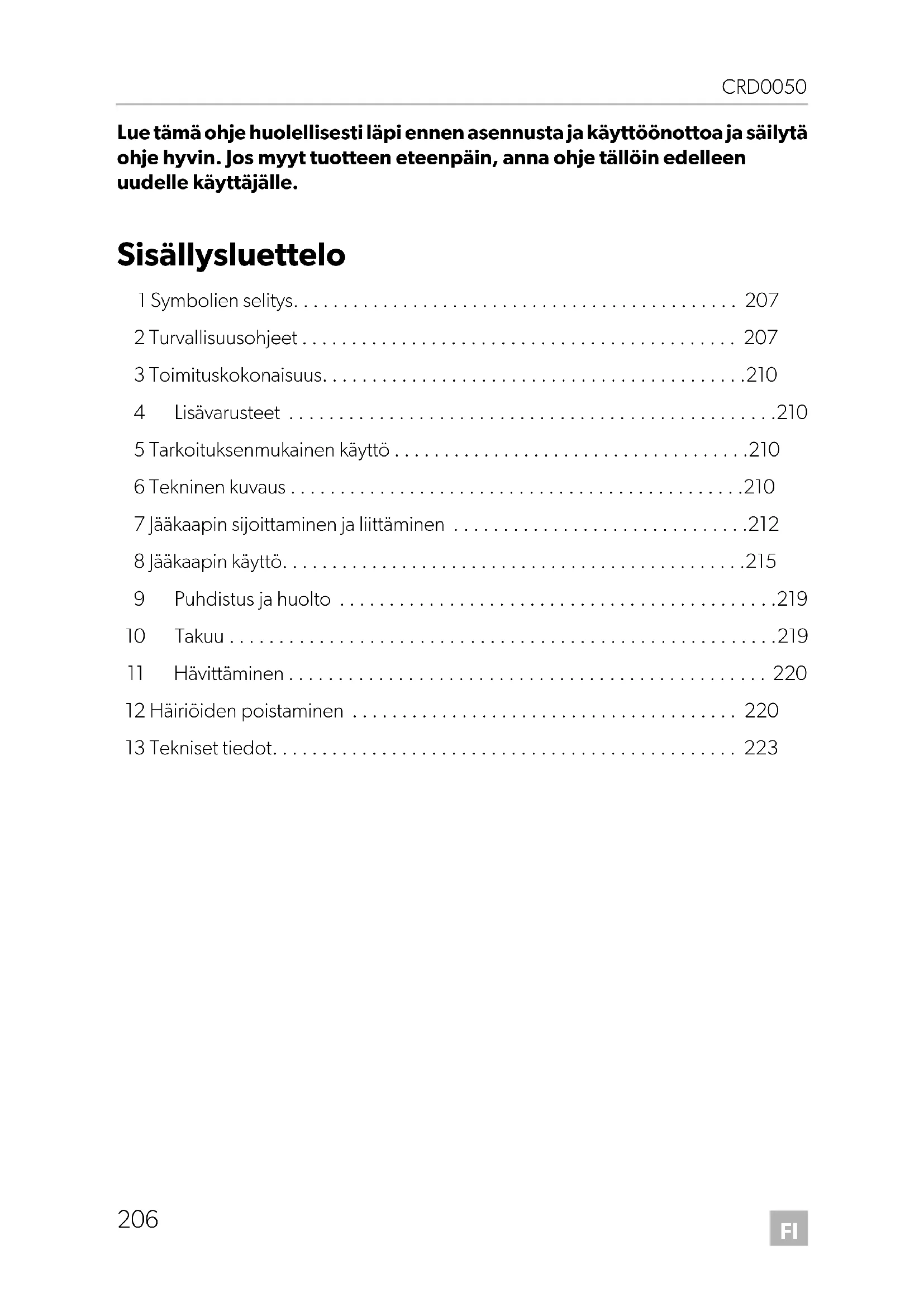

• Lue tämä ohje huolellisesti läpi ennen asennusta ja käyttöönottoa ja säilytä ohje hyvin. Jos myyt tuotteen eteenpäin, anna ohje tällöin edelleen uudelle käyttäjälle. Sisällysluettelo 1 Symbolien selitys p. 207
• 2 Turvallisuusohjeet p. 207
• 3 Toimituskokonaisuus p. 210
• 4 Lisävarusteet p. 210
• 5 Tarkoituksenmukainen käyttö p. 210
• 6 Tekninen kuvaus p. 210
• 7 Jääkaapin sijoittaminen ja liittäminen p. 212
• 8 Jääkaapin käyttö p. 215
• 9 Puhdistus ja huolto p. 219
• 10 Takuu p. 219
• 11 Hävittäminen p. 220
• 12 Häiriöiden poistaminen p. 220
• 13 Tekniset tiedot CRD0050--IO-16s.book Seite 206 Mittwoch, 16. August 2017 10:30 10FI CRD0050 Symbolien selitys p. 223

2 Turvallisuusohjeet Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa:

• asennus- tai liitäntävirheet

• tuotteeseen mekaanisen vaikutuksen tai ylijännitteiden takia syntyneet vauriot

• tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset

• käyttö muuhun kuin käyttöohjeessa ilmoitettuun tarkoitukseen

2.1 Yleinen turvallisuus

• Veneissä: Huolehdi verkkokäytössä ehdottomasti siitä, että virran- syöttö on suojattu FI-kytkimellä.

• Anna kosteisiin tiloihin tehtävät asennukset ainoastaan ammattimiehen tehtäviksi. VAARA! Turvallisuusohje: Huomiotta jättäminen aiheuttaa hengenvaaran tai vakavan loukkaantumisen. VAROITUS! Turvallisuusohje: Huomiotta jättäminen voi aiheuttaa hengenvaaran tai vakavan loukkaantumisen. HUOMIO! Turvallisuusohje: Huomiotta jättäminen voi johtaa loukkaantumiseen. HUOMAUTUS! Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata tuotteen toimintaa. OHJE Tuotteen käyttöä koskevia lisätietoja. CRD0050--IO-16s.book Seite 207 Mittwoch, 16. August 2017 10:30 10FI Turvallisuusohjeet CRD0050

• Laitetta ei saa ottaa käyttöön, jos siinä on näkyviä vaurioita.

• Jos tämän laitteen liitäntäjohto vaurioituu, tulee valmistajan tai valtuute- tun asiakaspalvelun tai vastaavasti pätevän henkilön vaihtaa se vaaran välttämiseksi.

• Ainoastaan ammattilaiset saavat korjata tätä laitetta. Virheellisesti suo- ritetuista korjaustöistä saattaa aiheutua huomattavia vaaroja.

• Tätä laitetta voivat käyttää valvonnan alaisuudessa myös vähintään 8-vuotiaat lapset samoin kuin henkilöt, joiden fyysiset, aistinvaraiset tai henkiset valmiudet ovat rajoittuneet tai joilta puuttuu käytön vaatima kokemus tai tietämys. Tämä koskee myös tilannetta, jossa edellä maini- tut henkilöt ovat saaneet laitteen turvallista käyttöä koskevan perehdy- tyksen ja jotka tämän perusteella ymmärtävät laitteen käytöstä aiheutuvat vaarat.

• Lapset eivät saa puhdistaa laitetta tai tehdä käyttäjähuoltoa ilman val- vontaa.

• Lapsia tulee valvoa sen varmistamiseksi, etteivät he leiki laitteella.

• Säilytä ja käytä laitetta alle 8-vuotiaiden lasten ulottumattomissa.

• Älä säilytä laitteessa mitään räjähdysalttiita tavaroita kuten esim. suih- kepurkkeja, joissa on palavaa ponneainetta.

• Puristumisvaara! Älä koske saranaan.

• Elintarvikkeita saa säilyttää vain alkuperäispakkauksissa tai tarkoituk- seen sopivissa astioissa.

• Vertaa tyyppikilven jännitetietoja käytettävissä olevaan energiansyöt- töön.

• Älä ota pistoketta koskaan pois pistorasiasta johdosta vetämällä.

• Jos kylmälaite on liitetty tasavirtapistorasiaan: Irrota kylmälaite ja muut sähköä käyttävät laitteet akusta ennen pikalaturin liittämistä.

• Jos kylmälaite on liitetty tasavirtapistorasiaan: Irrota liitäntä tai sammuta kylmälaite, kun sammutat moottorin. Muuten akku voi purkautua.

• Kylmälaite ei sovellu syövyttävien tai liuottimia sisältävien aineiden varastointiin!

• Pidä virtausaukko aina puhtaana.

• Älä missään tapauksessa avaa jäähdytyskiertoa.

• Laitetta ei saa koskaan kuljettaa vaakasuorassa, ettei öljy pääse valumaan kompressorista. CRD0050--IO-16s.book Seite 208 Mittwoch, 16. August 2017 10:30 10FI CRD0050 Turvallisuusohjeet

• Varo jäähdytyskierron vahingoittumista kuljetuksen aikana. Jäähdytys- kierron sisältämä kylmäaine on helposti syttyvää. Kylmäainekierron vahingoituttua: – Ehkäise avotulen ja sytytyskipinöiden esiintyminen. – Tuuleta tila huolellisesti.

• Sijoita laite kuivaan ja roiskevedeltä suojattuun paikkaan.

2.2 Laitteen käyttöturvallisuus

• Älä kosketa avojohtimia koskaan paljain käsin. Tämä koskee ennen kaikkea laitteen käyttöä vaihtovirtaverkkoon yhdistettynä.

• Huolehdi ennen laitteen käyttöönottoa siitä, että johto ja pistoke ovat kuivia.

• Varmista, että elintarvikkeet eivät joudu kosketuksiin akkuhapon kanssa, mikäli yhdistät laitteen akkuun.

• Älä käytä kylmälaitteen sisällä sähkölaitteita, ellei valmistaja suosittele näitä laitteita tähän tarkoitukseen.

• Älä aseta laitetta alttiiksi avotulelle tai muille lämpölähteille (lämmitys, voimakas auringonpaiste, kaasu-uunit jne.).

• Ylikuumenemisvaara! Huolehdi aina siitä, käytössä syntyvä lämpö saadaan johdettua riittä- vän hyvin pois. Huolehdi siitä, että laite on riittävän etäällä seinistä tai esineistä, jotta ilma pääsee kiertämään.

• Huolehdi siitä, ettei tuuletusaukkoja peitetä.

• Älä laita sisäastiaan minkäänlaisia nesteitä tai jäätä.

• Älä koskaan upota laitetta veteen.

• Suojaa laite ja sen johto kuumuudelta ja kosteudelta.

• Huolehdi siitä, etteivät elintarvikkeet koske kylmätilan seinää. CRD0050--IO-16s.book Seite 209 Mittwoch, 16. August 2017 10:30 10FI Toimituskokonaisuus CRD0050

3 Toimituskokonaisuus 4 Lisävarusteet 5 Tarkoituksenmukainen käyttö Jääkaappi sopii elintarvikkeiden jäähdyttämiseen ja pakastamiseen.

Optimaalinen jäähdytysteho saavutetaan varmimmin ympäröivän lämpötilan ollessa +16 °C – +38 °C ja suhteellisen ilmankosteuden enintään 90 %. 6 Tekninen kuvaus CoolMatic CRD0050 kykenevät jäähdyttämään tuotteita ja pitämään ne kylminä. Pakastelokerossa tuotteita voidaan pakastaa. Kylmälaatikon voi vetää kahvasta ulos ja sen voi ottaa puhdistamista varten kokonaan pois kylmätilasta. Välikappaleet varmistavat, että pullot ja juomapakkaukset eivät voi kaatua ulosvedossa. Pakastelokeron voi ottaa pois. Näin kylmätilaa voidaan tarvittaessa suurentaa. Kaikki jääkaapissa käytetyt materiaalit ovat elintarvikkeille harmittomia. Jäähdytyskier- toa ei tarvitse huoltaa. Laite sopii käytettäväksi 12 V – tai 24 V -tasajännitteellä (esim. matkailuautoissa, asuntovaunuissa ja veneissä). Määrä Nimitys1 Jääkaappi1 Käyttöohje Nimitys Tu o te n ro Verkkolaite MPS35 9103555825 HUOMAUTUS! Jos haluat jäähdyttää lääkkeitä, tarkista, vastaako laitteen jäähdytysteho kyseisen lääkkeen vaatimuksia. CRD0050--IO-16s.book Seite 210 Mittwoch, 16. August 2017 10:30 10FI CRD0050 Tekninen kuvaus

Tasasuuntaajan kanssa (lisävaruste) voidaan 12 – tai 24 V:n jääkaappeja käyttää myös vaihtovirtaverkossa:

• Tasasuuntaaja MPS35: käyttöön 100 – 240 V:n verkossa. Haluttu lämpötila voidaan säätää portaattomasti termostaatin avulla.

6.1 Yleiskatsaus laitteeseen

Nro – kuva 1, sivulla 3 Selitys 1 Pakastelokero (irrotettavissa) 2 Kylmälaatikko (irrotettavissa) 3 Kylmälaatikon kiinnitysvipu Nro – kuva 2, sivulla 3 Selitys 1 Lämpötilasäädin 2 Vihreä LED: käyttö 3 Punainen LED: vika 4 Sisävalaistus CRD0050--IO-16s.book Seite 211 Mittwoch, 16. August 2017 10:30 10FI Jääkaapin sijoittaminen ja liittäminen CRD0050

7 Jääkaapin sijoittaminen ja liittäminen

7.1 Jääkaapin sijoittaminen

Laite on tarkoitettu +16 °C – +38 °C ympäristölämpötiloihin. Ilman kosteus ei saa olla jatkuvan käytön aikana yli 90 %. Sijoita kylmälaite kuivaan, suojattuun paikkaan. Vältä asettamista lämpölähteiden viereen, esim. lämmityksen, kaasu-uunin, lämminvesijohdon jne. HUOMAUTUS! Turvallisuusohjeita veneisiin asennettaessa Ota seuraavat ohjeet huomioon erityisesti, kun asennat veneeseen:

• Kylmälaitetta voi kallistaa lyhytaikaisesti jopa 30°. Ota jääkaappia asettaessasi huomioon, että laite tulee varmistaa näiden ominaisuuk- sien varalta. Ota valtuuttettuun ammattilaiseen yhteyttä, jos sinulla on asennukseen liittyviä kysymyksiä.

• Aseta jääkaappi siten, että lämmitetty ilma pääsee pois (joko ylös tai sivulle, kuva 3, sivulla 4).

• Laite on tarkoitettu +16 °C – +38 °C ympäristölämpötiloihin.

• Huolehdi verkkokäytössä ehdottomasti siitä, että virransyöttö on suojattu FI-kytkimellä. HUOMAUTUS!

• Kiinnitä laite käyttöohjeessa kuvatulla tavalla välttääksesi vaaratilanteet.

• Kotelon tai rakenteen aukkojen (tuuletusrakojen ym.) eteen ei saa asettaa esineitä.

• Jääkaappi sopii asennettavaksi ainoastaan asennussyvennykseen. Asennuksen jälkeen saa pääsy olla vapaa ainoastaan laitteen etupuolelle.

• Hätäjarrutustilanteessa suuret voimat vaikuttavat ajosuunnassa. Kylmälaitetta ei saa asentaa etuseinä ajosuuntaan päin, sillä muuten seurauksena voisi olla kylmälaitteen ja ajoneuvon sisätilan vaurioituminen. CRD0050--IO-16s.book Seite 212 Mittwoch, 16. August 2017 10:30 10FI CRD0050 Jääkaapin sijoittaminen ja liittäminen

Aseta jääkaappi siten, että lämmitetty ilma pääsee pois (joko ylös tai sivulle). Huolehdi siksi riittävästä tuuletuksesta (kuva 3, sivulla 4). Jääkaapin normaalikäytössä syntyvän kondenssiveden voi johtaa kahden poistokanavan kautta pois laitteesta. Laitteen toimitusvaiheessa nämä kanavat on suljettu. Poistokanavat ovat laitteen takana ja alapuolella (kuva 4, sivulla 4). ➤ Valitse asennuspaikkaasi sopiva kondenssinpoisto ja poista sen peitekansi. ➤ Avaa poistokanava laitteen sisäpuolelta pistämällä terävällä esineellä (esim. ruuvimeisselillä) noin 25 – 30 mm syvälle poistokanavaan. ➤ Poista keräyskaukalo (kuva 5 1, sivulla 5). ➤ Liitä letku (kuva 6 2, sivulla 5) poistoaukkoon (kuva 6 1, sivulla 5).

7.2 Jääkaapin liittäminen

Jääkaapin liittäminen tasavirtaan Jääkaappeja voidaan käyttää 12 V:n tai 24 V:n tasajännitteellä.

➤ Määritä johdon tarvittava läpimitta sen pituutta vastaavasti: kuva 7, sivulla 5. Selitys kuva 7, sivulla 5 Nro – kuva 3, sivulla 4 Selitys 1 Kylmä imuilma 2 Lämmin poistoilma 3 Kondensaattori 4 Etäisyys yläpuolella, jos poistoilma ei pääse kiertämään ylhäälle tai sivulle HUOMAUTUS! Jännite- ja siten tehohäviöiden välttämiseksi johdon tulisi olla mahdollisimman lyhyt eikä siinä tulisi olla katkoja. Vältä siksi lisäkytkimiä, -pistokkeita tai jakorasioita. Koordinaattiakseli Merkitys Yksikkö l Johdon pituus m ∅ Johdon poikkileikkaus mm² CRD0050--IO-16s.book Seite 213 Mittwoch, 16. August 2017 10:30 10FI Jääkaapin sijoittaminen ja liittäminen CRD0050

➤ Tarkasta ennen laitteen käyttöönottoa, vastaavatko käyttöjännite ja akkujännite toisiaan (ks. tyyppikilpi). ➤ Liitä jääkaappi – mahdollisimman suoraan akun napoihin tai –12 Vg -pistoliitäntään tai 24 Vg -pistoliitäntään. Varmista plus-johto 15 A (12 V:ssa) tai 7,5 A (24 V:ssa) sulakkeella (kuva 8 1, sivulla 6). ➤ Yhdistä punainen johto (kuva 8 rt, sivulla 6) akun plusnapaan. ➤ Yhdistä musta johto (kuva 8 sw, sivulla 6) akun miinusnapaan.

Jääkaappi on varmuuden vuoksi varustettu elektronisella napaisuussuojauksella, joka suojaa jääkaappia väärältä napaisuudelta akkuliitännässä sekä oikosululta. Akun suo- jaamiseksi jääkaappi kytkeytyy automaattisesti pois päältä, jos jännite ei enää riitä (ks. seuraava taulukko). Jääkaapin liittäminen vaihtovirtaan (lisävaruste)

Jääkaapit voi yhdistää vaihtojännitteeseen 100 – 240 Vw, mikäli laitteiden yhtey- dessä käytetään tasasuuntaajaa MPS35 (lisävaruste). HUOMAUTUS! Huomioi oikea napaisuus. HUOMAUTUS! Irrota laite ja muut sähkölaitteet akusta, ennen kuin lataat akkua pikalaturilla. Ylijännitteet voivat vahingoittaa laitteiden elektroniikkaa. 12 V 24 V Poiskytkentäjännite 10,4 V 22,8 V Jälleenkytkeytymisjännite 11,7 V 24,2 V VAARA! Hengenvaara!

• Älä käsittele pistokkeita ja kytkimiä märin käsin tai kun seisot märässä paikassa.

• Jos kylmälaitetta käytetään veneessä maihin vedetyn kaapelin välityk- sellä vaihtojänniteverkossa, vaihtojänniteverkon ja kylmälaitteen väliin täytyy aina kytkeä vikavirtasuojakytkin. Lisätietoja saat alan ammattilaisilta. CRD0050--IO-16s.book Seite 214 Mittwoch, 16. August 2017 10:30 10FI CRD0050 Jääkaapin käyttö

Tasasuuntaajassa MPS35 on prioriteettikytkentä, joka säästää laitteeseen yhdistettyä akkua. Tasasuuntaaja kytkeytyy automaattisesti akkukäytön tilasta verkkokäytön tilaan, mikäli laite on yhdistetty jännitealueella 100 – 240 Vw toimivaan sähköverk- koon. Jos laite erotetaan jännitteellä 100 – 240 Vw toimivasta verkosta, verkkotasasuun- taaja kytkeytyy automaattisesti takaisin akkukäytön tilaan. Verkkokäyttö verkkota- sasuuntaajan kautta on aina ensisijainen akkukäyttöön verrattuna. Liitä jääkaappi seuraavasti vaihtovirtaan: ➤ Kiinnitä tasasuuntaaja kuvan mukaisesti sille varattuun paikkaan jääkaapin takaosaan (kuva 9, sivulla 6). ➤ Suojaa vaihtovirtapiiri hitaalla sulakkeella (250 V/4 A) (kuva 9 3, sivulla 6). ➤ Liitä tasasuuntaaja kohdan kuva 0, sivulla 7 mukaisesti. ➤ Liitä jääkaappi tasasuuntaajaan (kuva 0 2, sivulla 7): – punainen kaapeli: akun plusnapa – musta kaapeli: akun miinusnapa ➤ Työnnä pistoke AC-pistorasiaan (kuva 0 1, sivulla 7). 8 Jääkaapin käyttö

8.1 Vinkkejä energian säästämiseen

• Valitkaa asennuspaikka, joka on hyvin tuuletettu ja suojassa auringonpaisteelta.

• Antakaa lämminten ruokien jäähtyä ennen niiden säilyttämistä laitteessa kylminä.

• Älkää avatko kylmälaitetta tarpeettoman usein.

• Älä jätä jäähdytyslaitetta auki pidemmäksi ajaksi kuin tarpeen.

• Sulata jääkaappi heti, kun siihen on muodostunut jääkerros.

• Vältä tarpeettoman matalaa sisälämpötilaa.

• Puhdista kondensaattori säännöllisin väliajoin pölystä ja liasta. OHJE Puhdista uusi jääkaappi hygieenisistä syistä kostealla liinalla sisältä ja ulkoa ennen laitteen käyttöön ottamista (ks. myös kap. ”Puhdistus ja huolto” sivulla 219). CRD0050--IO-16s.book Seite 215 Mittwoch, 16. August 2017 10:30 10FI Jääkaapin käyttö CRD0050

8.2 Jääkaapin käyttö

Jääkaappi mahdollistaa tuoreiden elintarvikkeiden säilömisen. Lisäksi voit säilöä pakastelokerossa pakasteita ja pakastaa tuoreita elintarvikkeita.

➤ Kytke jääkaappi päälle kiertämällä lämpötilasäädintä (kuva 2 1, sivulla 3) oikealle.

Lämpötilan säätö Voit säätää lämpötilaa lämpötilasäätimen avulla portaattomasti. ➤ Kytke jääkaappi päälle kiertämällä lämpötilasäädintä (kuva 2 1, sivulla 3) oikealle. Yhdysrakenteinen termostaatti säätelee lämpötilaa seuraavasti:

• 1 = pienin jäähdytysteho

• 7 = suurin jäähdytysteho

• Kylmälaukun sisään ei saa laittaa mitään sähkölaitteita. Poikkeuksena laitteet, jotka valmistaja hyväksyy.

• Huolehdi siitä, että et jäähdytä lasiastioissa olevia juomia tai ruokia liian voimakkaasti. Juomat ja nestemäiset ruoat laajenevat jäätyessään. Tämä voi rikkoa lasiastian.

• Elintarvikkeita saa säilyttää vain alkuperäispakkauksissa tai tarkoituk- seen sopivissa astioissa.

• Huolehdi siitä, että jääkaapissa on vain esineitä tai tuotteita, jotka saa jäähdyttää valittuun lämpötilaan. OHJE Päälle kytkemisen jälkeen jääkaappi tarvitsee noin 60 s aikaa ennen kuin kompressori käynnistyy. OHJE Jäähdytystehoon voi vaikuttaa

• ympäristön lämpötila,

• säilöttävien elintarvikkeiden määrä,

• oven avaamistiheys. CRD0050--IO-16s.book Seite 216 Mittwoch, 16. August 2017 10:30 10FI CRD0050 Jääkaapin käyttö

Elintarvikkeiden säilöminen Voit säilöä elintarvikkeita kylmätilassa. Elintarvikkeiden säilyvyysaika ilmoitetaan taval- lisesti pakkauksessa.

➤ Huomaa elintarvikkeiden pakkauksissa olevat lämpötila- ja säilyvyystiedot. ➤ Huomaa seuraavat säilömistä koskevat ohjeet: – Älä pakasta parhaillaan sulamassa olevia tai sulaneita tuotteita missään tapauksessa uudelleen, vaan käytä ne mahdollisimman pian. – Kääri elintarvikkeet alumiini- tai polyetyleenifolioon ja sulje ne vastaaviin kannellisiin astioihin. Näin aromit, aines ja tuoreus säilyvät paremmin. Kylmälaatikon irrotus ➤ Vedä kylmälaatikko auki rajoittimeen asti. ➤ Paina kiinnitysvipua ylös vapauttaaksesi rajoittimen. ➤ Vedä kylmälaatikko irti. Pakastelokeron irrottaminen ➤ Avaa pakastelokeron luukku ja aseta se vaakasuoraan. ➤ Irrota ketju kiinnityksestä. ➤ Vedä luukku alaspäin irti. Tällöin myös lokeron pohja tulee ulos. Kylmätilan sulatus Laitteessa on kaksi mahdollisuutta poistaa käytön aikana syntynyt kondenssivesi.

• Johtaminen suoraan ulos: Poista keräyskaukalo (kuva 5 1, sivulla 5). Liitä letku (kuva 6 2, sivulla 5) poistoaukkoon (kuva 6 1, sivulla 5).

• Keräyskaukaloon kerääminen: Tyhjää keräyskaukalo (kuva 5 1, sivulla 5) tarvittaessa. HUOMAUTUS! Älä säilö lämpimiä elintarvikkeita kylmätilassa. Älä aseta nesteitä sisältäviä lasiastioita pakastelokeroon. OHJE Säilö elintarvikkeet, joihin hajut ja maut tarttuvat herkästi, sekä nesteet ja runsaasti alkoholia sisältävät tuotteet tiiviissä astioissa. CRD0050--IO-16s.book Seite 217 Mittwoch, 16. August 2017 10:30 10FI Jääkaapin käyttö CRD0050

Sulata jääkaappi seuraavasti: ➤ Ota kylmätavarat pois. ➤ Laita ne mahd. toiseen kylmälaitteeseen, jotta ne pysyvät kylminä. ➤ Aseta lämpötilasäädin (kuva 2 1, sivulla 3) asentoon ”0”. ➤ Jätä ovi auki.

8.3 Salpauksen avaus

Kylmälaukussa on lukitusmekanismi (kuva a 1, sivulla 7), joka toimii myös kuljetustukena. Seuraavat asetukset ovat mahdollisia.

• Lock (kierrä kiekkoa oikealle rajoittimeen asti): Laatikko on kiinni ja lukittu. Laatikon avaamiseksi vedä kahvaa ylös ja vedä latikko ulos.

• Vent (kierrä kiekkoa vasemmalle rajoittimeen asti): Laatikko on hieman auki, mutta kiinnitetty. Käytä tätä asentoa, esim. kun otat laitteen pitkäksi aikaa pois käytöstä.

8.4 Jääkaapin sammuttaminen ja käytöstä poisto

Jos haluat poistaa jääkaapin käytöstä pidemmäksi ajaksi, menettele seuraavalla tavalla: ➤ Käännä lämpötilasäädin (kuva 2 1, sivulla 3) asentoon ”0”. Kylmälaite on pois päältä vain, kun kuulet naksahtavan äänen. ➤ Irrota liitäntäjohto akusta tai vedä tasavirtajohtimen pistoke pois tasasuuntaajasta. ➤ Puhdista jääkaappi (ks. kap. ”Puhdistus ja huolto” sivulla 219). ➤ Käännä salpauskiekkoa (kuva a 1, sivulla 7) rajoittimeen asti vasemmalle (”Vent”). HUOMAUTUS! Älä koskaan käytä mekaanisia työkaluja jääkerrostumisen poistoon tai kiinni jäätyneiden esineiden irrottamiseen. HUOMAUTUS! Säädä lukitusmekanismia ainoastaan, kun laatikko on auki. Laite vaurioituu, jos siitä säädetään, kun laatikko on kiinni. CRD0050--IO-16s.book Seite 218 Mittwoch, 16. August 2017 10:30 10FI CRD0050 Puhdistus ja huolto

➤ Sulje ovea, kunnes se loksahtaa. ✓ Ovi pysyy auki ja estää siten hajujen muodostumisen. 9Puhdistus ja huolto

➤ Puhdista jääkaappi kostealla liinalla säännöllisin väliajoin tai heti, kun se on likaantunut. ➤ Huolehdi siitä, että vesipisaroita ei putoa tiivisteisiin Se voi vaurioittaa elektroniikkaa. ➤ Kuivaa jääkaappi puhdistamisen jälkeen liinalla. 10 Takuu Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny maasi valmistajan toimipisteen puoleen (osoitteet käyttöohjeen takasivulla) tai ota yhteyttä omaan ammattikauppiaaseesi. Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat asiakirjat:

• kopio ostolaskusta, jossa näkyy ostopäivä,

• valitusperuste tai vikakuvaus. VAROITUS! Irrota laite verkosta aina ennen puhdistusta ja huoltoa. HUOMAUTUS! Vaurioitumisvaara!

• Älä puhdista kylmälaitetta koskaan juoksevan veden alla tai tiskivedessä.

• Älä käytä puhdistamiseen kovia puhdistusaineita tai kovia esineitä, koska ne voivat vahingoittaa kylmälaitetta.

• Älä koskaan käytä kovia tai teräviä esineitä jääkerrostumisen poistoon tai kiinni jäätyneiden esineiden irrottamiseen. CRD0050--IO-16s.book Seite 219 Mittwoch, 16. August 2017 10:30 10FI Hävittäminen CRD0050

➤ Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon.

Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittämistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi. 12 Häiriöiden poistaminen Punaisen LEDin merkitys (kuva 2 3, sivulla 3) LED palaa useamman kerran, jos laitteessa on käyttövika. Valopulssien määrä riippuu viasta. Jokainen pulssi kestää aina neljännessekunnin. Lopussa seuraa tauko. Vian sekvenssi toistuu aina neljän sekunnin välein. VAROITUS! Vaara lapsille! Ennen kuin hävität vanhan jääkaapin:

• Jätä hyllyt jääkaappiin, jotta lapset eivät voi kiivetä kaapin sisälle. Valopulssien lukumääräVika Mahdollinen syy1 Syöttöjännite Syöttöjännite on säädetyn alueen ulkopuolella.2 Tuuletin-ylivirta Tuuletin kuormittaa elektronikkayksikköä yli 1 A.3 Moottori ei käynnisty Roottori on jumissa.Jäähdytysjärjestelmän paine-ero on liian suuri (> 5 bar).4 Liian matala kierrosluku Kun jäähdytysjärjestelmää kuormitetaan liikaa, moottorin 1850 min

minimikierroslukua ei voida pitää yllä.5 Elektroniikkayksikön ylilämpö Elektroniikka kuumenee liikaa, kun jäähdytysjärjestelmää kuormitetaan liikaa tai liian korkealla lämpötilalla. CRD0050--IO-16s.book Seite 220 Mittwoch, 16. August 2017 10:30 10FI CRD0050 Häiriöiden poistaminen

Sisälämpötila liian kylmä säädinasennossa ”1” Kompressori ei käy (akkuliitäntä) Häiriö Mahdollinen syy Ratkaisu Kompressori käy jatkuvasti Termostaatti rikki Vaihda termostaatti Kompressori käy pitkään Pakastelokerossa on pakastettu suu- ria määriä

Häiriö Mahdollinen syy Ratkaisu

NAV = 0 V Katko liitäntäjohtimessa akku – elektroniikka Luo liitäntä Pääkytkin rikki (jos sellainen on) Vaihda pääkytkin Lisäjohtosulake palanut (jos sellainen on) Vaihda johtosulake

NAV ≤ U Päällä Akkujännite liian matala Lataa akku Käynnistysyritys, kun

NAV ≤ U Pois Löysä johtoliitos Huono kontakti (korroosio) Luo liitäntä Akkukapasiteetti liian vähäinen Vaihda akku Johdon läpimitta liian pieni Vaihda johto (kuva 7, sivulla 5) Käynnistysyritys, kun

NAV ≥ U Päällä Ympäristön lämpötila liian korkea – Ilman syöttö ja poisto ei ole riittävä Siirrä jääkaappia Kondensaattori likaantunut Puhdista kondensaattori Sähköinen katkos kompressorissa tappien välillä Kompressori rikki Vain valtuutettu asiakaspalveluliike voi korjata vian.

NAV Jännite elektroniikan plus- ja miinusnavan välillä

Päällä Elektroniikan päällekytkentäjännite

Kompressori ei käy (liitäntä vaihtovirtaan) Jäähdytysteho heikkenee, sisälämpötila nousee Epätavallisia ääniä Häiriö Mahdollinen syy Ratkaisu Ei jännitettä Katko liitäntäjohtimessa Luo liitäntä Pääkytkin rikki (jos sellainen on) Vaihda pääkytkin Lisäjohtosulake palanut (jos sellainen on) Vaihda johtosulake Jännitettä on, mutta kompressori ei käy Ympäristön lämpötila liian korkea – Ilman syöttö ja poisto ei ole riittävä Siirrä jääkaappia Kondensaattori likaantunut Puhdista kondensaattori Sähköinen katkos kompressorissa tappien välillä Kompressori rikki Vain valtuutettu asiakaspalveluliike voi korjata vian. Häiriö Mahdollinen syy Ratkaisu Kompressori käy pitkään/jatkuvasti Ympäristön lämpötila liian korkea – Ilman syöttö ja poisto ei ole riittävä Siirrä jääkaappia Kondensaattori likaantunut Puhdista kondensaattori Tuuletin rikki Vaihda tuuletin Kompressori käy harvoin Akkukapasiteetti käytetty loppuun Lataa akku Häiriö Mahdollinen syy Ratkaisu Kovaa jyrinää Jokin jäähdytyskierron osa ei pääse heilumaan vapaasti (ottaa kiinni seinään) Väännä osaa varovasti Vieras esine kylmäkoneen ja seinän välissä Ota vieras esine pois Tuuletinmelua – CRD0050--IO-16s.book Seite 222 Mittwoch, 16. August 2017 10:30 10FI CRD0050 Tekniset tiedot

13 Tekniset tiedot Jäähdytyskierto sisältää kylmäainetta R134a. Sisältää fluorattuja kasvihuonekaasuja Ilmatiiviisti suljetulla laitteella CoolMatic CRD0050 Liitäntäjännite: 12 Vg/24 Vg Nimellisvirta: 5,9A–12V g:lla 2,5A–24V g:lla Jäähdytysteho: Kylmälokero: Pakastelokero: +2 °C – +12 °C –15 °C – –7 °C Luokka: Pakastelokeron kanssa: Luokka 5 (Jääkaappi, jossa kahden tähden lokero) Pakastelokero irrotettuna: Luokka 1 (Jääkaappi, jossa yksi tai useampia säilytyslokeroita) Energiankulutus: 31,2 Ah/24h Hyötytilavuus: Pakastelokero: 46,7 l 6 l Ilmastoluokka: ST Ympäristön lämpötila: +16 °C – +38 °C Ilmankosteus: maks. 90 % Lyhytaikainen kallistus: maks. 30° Melupäästöt: 46 dBA Jäähdytysainemäärä: 55 g

-ekvivalentti: 0,079 t Mitat: kuva b, sivulla 7 Paino: 19 kg Tarkastus/sertifikaatit: CRD0050--IO-16s.book Seite 223 Mittwoch, 16. August 2017 10:30 10RU CRD0050
