KÄYTTÖOHJE RMS 10.5T DOMETIC
F1 Absorptiojääkaappi
Käyttöohje 258
Lue nämä ohjeet huolellisesti ja noudata kaikkia tämän tuotteen käyttöohjeissa annettuja ohjeita, määräyksiä ja varoituksia. Näin varmistat, että tuotteen asennus, käyttö ja huolto sujuu aina oikein. Näiden ohjeiden TÄYTYY jäädä tuotteen yhteyteen.
Käyttämällä tuotetta vahvistat lukeneesi kaikki ohjeet, määräykset ja varoitukset huolellisesti ja että ymmärrät ja hyväksyt tässä annetut ehdot. Sitoudut käyttämään tuotetta ainoastaan sen käyttötarkoitukseen ja ilmoitetuissa käyttökohteissa ja noudattaen tässä tuotteen käyttöohjeessa annettuja ohjeita, määräyksiä ja varoituksia sekä voimassa olevia lakeja ja määräyksiä. Tässä annettujen ohjeiden ja varoitusten lukematta ja noudattamatta jättäminen voi johtaa omaan tai muiden loukkaantumiseen, tuotteen vaurioitumiseen tai muun ympärillä olevan omaisuuden vaurioitumiseen. Tähän tuotteen käyttöohjeeseen, ohjeisiin, määräyksiin ja varoituksiin sekä oheisdokumentteihin voidaan tehdä muutoksia ja niitä voidaan päivittää. Katso ajantasaiset tuotetiedot osoitteesta documents.dometic.com.

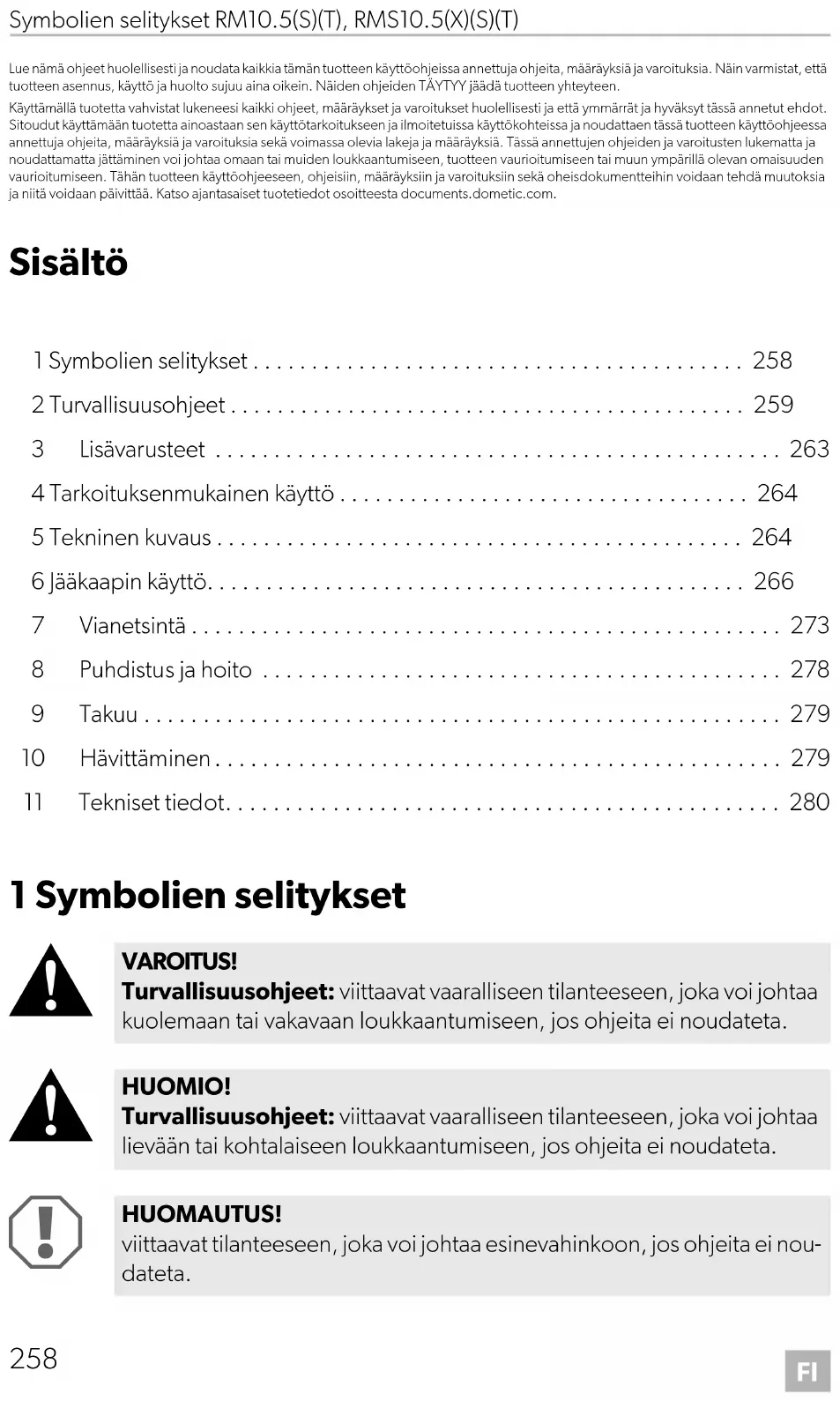

Sisältö
1 Symbolien selitykset 258
2 Turvallisuusohjeet 259
3 Lisävarusteet 263
4 Tarkoituksenmukainen käyttö 264
5 Tekninen kuvaus 264
6 Jääkaapin käyttö.... 266
7 Vianetsintä 273
8 Puhdistus ja hoito 278
9 Takuu 279
10 Hävittäminen.... 279
11 Tekniset tiedot.... 280
1 Symbolien selitykset
VAROITUS!
Turvallisuusohjeet: viittaavat vaaralliseen tilanteeseen, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, jos ohjeita ei noudateta.
HUOMIO!
Turvallisuusohjeet: viittaavat vaaralliseen tilanteeseen, joka voi johtaa lievään tai kohtalaiseen loukkaantumiseen, jos ohjeita ei noudateta.
HUOMAUTUS!
viittaavat tilanteeseen, joka voi johtaa esinevahinkoon, jos ohjeita ei noudateta.
OHJE
Tuotteen käyttöä koskevia lisätietoja.
2 Turvallisuusohjeet
Tämä tuote soveltuu ainoastaan näissä ohjeissa ilmoitettuun käyttötarkoitukseen ja käyttökohteeseen.
Näistä ohjeista saat tuotteen asianmukaiseen asennukseen ja/tai käyttöön tarvittavat tiedot. Väärin tehdyn asennuksen ja/tai väärän käyttötavan tai vääränlaisen huollon seurauksena laite ei toimi tyydyttävästi, ja se saattaa mennä epäkuntoon.
Valmistaja ei ota vastuuta tapaturmista tai tuotevaurioista, jotka johtuvat seuraavista:
- Väärin tehty asennus tai liitäntä, ylijännite mukaan lukien
- Väärin tehty huolto tai muiden kuin valmistajalta saatavien alkuperäisten varaosien käyttö
- Tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
- Käyttö muuhun kuin tässä ohjeessa ilmoitettuun tarkoitukseen
Dometic pidättää itsellään oikeuden muutoksiin tuotteen ulkonäössä ja spesifikaati-oissa.
2.1 Yleinen turvallisuus
VAROITUS! Näiden varoitusten noudattamatta jättäminen voi johtaa kuolemaan tai vakavaan vammaan.
Sähköiskusta johtuva hengenvaara
- Tämän laitteen saa asentaa ja irrottaa vain ammattihenkilöstö.
- Laitetta ei saa ottaa käyttöön, jos siinä on näkyviä vaurioita.
- Jos tämän laitteen liitäntäjohto vaurioituu, tulee valmistajan tai valtuutetun asiakaspalvelun tai vastaavasti pätevän henkilön vaihtaa se vaaran välttämiseksi.
- Tätä laitetta saa korjata ja huoltaa ainoastaan ammattihenkilöstö. Virheellisesti suoritetuista korjaustöistä saattaa aiheutua huomattavia vaaroja tai vahinkoa laitteelle.
Palovaara
- Jäähdytyskierron sisältämä kylmäaine on helposti syttyvää. Kylmäainekierron vahingoituttua (ammoniakin hajua):
- Kytke laite pois päältä.
– Ehkäise avotulen ja sytytyskipinöiden esiintyminen.
– Tuuleta tila huolellisesti.
Räjähdysvaara
- Älä säilytä laitteessa mitään räjähdysalttiita tavaroita kuten esim. suihkepurkkeja, joissa on palavaa ponneainetta.
Terveysriski
- Älä milloinkaan avaa absorptioaggregaattia. Se on korkean paineen alainen ja voi aiheuttaa loukkaantumisia, jos se avataan.
- Tätä laitetta voivat käyttää valvonnan alaisuudessa myös vähintään 8-vuotiaat lapset samoin kuin henkilöt, joiden fyysiset, aistinvaraiset tai henkiset kyvyt ovat rajoittuneet tai joilta puuttuu laitteen käytön vaatima kokemus tai tietämys, mikäli edellä mainittuja henkilöitä on opastettu käyttämään laitetta turvallisesti ja mikäli henkilöt ymmärtävät laitteen käyttöön liittyvät riskit.
- Lapset eivät saa leikkiä laitteella.
- Lapset eivät saa puhdistaa laitetta tai tehdä käyttäjähuoltoa ilman valvontaa.
- 3 – 8-vuotiaat lapset saavat sekä sijoittaa tuotteita jääkaappiin että noutaa tuotteita sieltä.
HUOMIO! Näiden varoitusten noudattamatta jättäminen voi johtaa vähäiseen tai kohtalaiseen vammaan.
Puristumisvaara
- Äläkoskesaranaan.
HUOMAUTUS! Vaurioitumisvaara
- Pidä kondenssiveden aina puhtaana.
- Laitteen valon saa vaihtaa vain asiakaspalvelu.
- Älä käytä korkeapainepesuria tuuletusritilän alueella ajoneuvon puhdistamiseen.
- Asenna tuuletusritilöiden talvipeitteet (lisävarusteita), jos ajoneuvo puhdistetaan ulkoa tai otetaan pitkäksi aikaa pois käytöstä.
- Älä missään tapauksessa avaa jäähdytyskiertoa.
- Jääkaappi ei sovellu syövyttävien tai liuottimia sisältävien aineiden varastointiin.
- Jääkaappia ei saa asettaa alttiiksi sateelle.
2.2 Käyttöturvallisuus
HUOMIO! Näiden varoitusten noudattamatta jättäminen voi johtaa vähäiseen tai kohtalaiseen vammaan.
Loukkaantumisvaara
- Sulje ja lukitse laitteen ovi aina ennen liikkeellelähtöä.
- Kylmäkoneisto laitteen taustapuolella kuumenee voimakkaasti käytössä. Suojaudu kosketukselta lämpöä johtavien osien kanssa kun tuuletusritilät on otettu paikoiltaan.
HUOMAUTUS! Vaurioitumisvaara
- Älä käytä kylmälaitteen sisällä sähkölaitteita, ellei valmistaja suosittele näitä laitteita tähän tarkoitukseen.
- Huolehdi siitä, ettei tuuletusritilöitä ei peitetä.
• Ylikuumenemisvaara!
Huolehdi aina siitä, käytössä syntyvä lämpö saadaan johdettua riittävän hyvin pois. Huolehdi siitä, että jääkaappi on riittävän etäällä seinistä tai esineistä, jotta ilma pääsee kiertämään.
- Älä laita sisäastiaan minkäänlaisia nesteitä tai jäätä.
- Suojaa jääkaappi ja johto kuumuudelta ja kosteudelta.
- Huolehdi siitä, etteivät elintarvikkeet koske kylmätilan seinää.
2.3 Turvallisuus kaasukäytössä
VAROITUS! Näiden varoitusten noudattamatta jättäminen voi johtaa kuolemaan tai vakavaan vammaan.
Räjähdysvaara
- Laitetta saa käyttää vain tyyppikilvessä mainitulla paineella. Käytä vain kiinteästi säädettyjä paineensäätimiä, jotka vastaavat kansallisia määräyksiä.
- Käytä laitetta ajon aikana kaasulla vain, jos ajoneuvon valmistaja on salinut kaasulaitteiston käytön ajon aikana (ks. ajoneuvon käyttöohje).
-
Ota selvää, millaisia vaatimuksia kansalliset määräykset asettavat kaasun avulla tapahtuvalle laitteen käytölle ajon aikana.
-
Älä käytä laitetta koskaan kaasulla
- huoltoasemilla
- pysäköintitaloissa
- lautoilla
- kun asuntovaunua tai asuntoautoa kuljetetaan kuljetus- tai hinaus- ajoneuvolla
- Älä koskaan etsi laitteesta vuotoja avoliekin avulla.
- Jos tunnet kaasunhajua:
– Sulje kaasunsyötön sulkuhana ja pullon venttiili.
– Avaa kaikki ikkunat ja poistu tilasta.
– Älä käytä sähkökytkimiä.
- Sammuta avoliekit.
- Tarkastuta kaasulaite ammattiliikkeellä.
- Nestekaasupulloja ei koskaan saa säilyttää tuulettamattomissa paikoissa tai maan pinnan alapuolella (suppilomaiset kuopat).
- Suojaa nestekaasupullot suoralta auringonpaisteelta. Lämpötila ei saa ylittää 50 °C:ta.
HUOMAUTUS! Vaurioitumisvaara
- Käytä ainoastaan nestekaasua. Älä käytä maakaasua (ks. tyyppikilpi).
OHJE
- Yli 1000 m korkeudella merenpinnasta saattaa esiintyä sytytysongelmia. Käytä mahdollisuuksien mukaan jotain muuta energialähdettä.
2.4 Turvallisuus käytön yhteydessä
HUOMIO! Näiden varoitusten noudattamatta jättäminen voi johtaa vähäiseen tai kohtalaiseen vammaan.
Terveysriski
- Selvitä, vastaako laitteen jäähdytysteho jäähdytettävien elintarvikkeiden asettamia vaatimuksia.
- Elintarvikkeita saa säilyttää vain alkuperäispakkauksissa tai tarkoitukseen sopivissa astioissa.
- Lämpötila laitteen lokeroissa voi nousta huomattavasti, mikäli ovi on pitkään auki.
- Puhdista säännöllisesti pinnat, jotka voivat joutua kosketuksiin elintarvikkeiden ja suojaamattomien viemärijärjestelmän osien kanssa.
- Säilytä raakaa lihaa ja kalaa laitteen sisällä tarkoitukseen sopivissa astioissa, jotta raaka liha ja kala eivät joudu kosketuksiin muiden elintarvikkeiden kanssa ja jotta niistä ei tipu nestettä muiden elintarvikkeiden päälle.
- Jos laite jää pitkäksi aikaa tyhjilleen:
- Kytke laite pois päältä.
- S u l a t a l a i t e .
– Puhdista ja desinfioi laite.
– Jätä laitteen ovi auki, jotta laitteen sisälle ei muodostu hometta.
Loukkaantumisvaara
- Laitteen ovi tai pakastelokeron ovi voivat väärin käsiteltyinä irrota laitteesta kokonaan. Paina ovia kiinni, kunnes kuulet selvän lukitusäänen sekä oven ylä- että alaosasta.
- Älä nojaa avattuun laitteen oveen.
HUOMAUTUS! Vaurioitumisvaara
- Jollei ovi ole lukittunut oikein vastakkaisella puolella, paina oven ylä- ja alaosaa varovasti kyseiseltä puolelta, kunnes ovi lukittuu.
- Sijoita painavat esineet kuten pullot ja tölkit vain laitteen oveen, alempaan kaukaloon tai alemmalle hyllyritilälle.
OHJE
- Ota selvää ajoneuvon valmistajalta, kytkeekö ajoneuvon akunhallintajärjestelmä sähkölaitteita pois päältä akun suojaamiseksi.
- Aseta laitteen ovi ja pakastelokeron ovi talviasentoon, jollet käytä jääkaappia pitkään aikaan. Näin vältetään homeen muodostuminen.
- Valitse keskimmäinen lämpötila-asetus, jos ympäristön lämpötila on +15 °C ... +25 °C.
3 Lisävarusteet
Kuvaus
Tuuletusritilän LS 200 talvipeite WA 130
Valinnainen tuuletinsarja REF-FANKIT
Huomaa: Tuuletinsarjan voi asentaa vain jääkaappeihin, joissa on vähintään ohjelmistoversio 36 (kuva 2, sivulla 4).
Kuvaus
Valinnainen paristosarja Pack R10-BP itsenäistä kaasukäyttöä varten
Valinnainen säilytyssarja
4 Tarkoituksenmukainen käyttö
Laite soveltuu:
- asennettavaksi asuntovaunuihin ja matkailuautoihin
- elintarvikkeiden jäähdyttämiseen, pakastamiseen ja säilyttämiseen
Laite ei sovellu:
- lääkkeiden säilyttämiseen
- syövyttävien aineiden tai liuottimia sisältävien aineiden säilyttämiseen
- elintarvikkeiden nopeaan pakastamiseen
5 Tekninen kuvaus
Jääkaappi on rakenteeltaan absorptiojääkaappi, joka on tarkoitettu käytettäväksi
• tasavirtaverkossa (12 V)
- vaihtovirtaverkossa
- nestekaasun avulla (propaani tai butaani)
Jääkaapilla on automaattinen toimintatila, joka valitsee taloudellisimman laitteeseen yhdistetyistä energiatyypeistä. Jääkaapin kylmäkoneisto toimii äänettömästi.
5.1 Käyttö- ja näyttölaitteet
RM10.5T, RMS10.5T, RMS10.5XT
TFT-näyttö on varustettu seuraavilla painikkeilla ja näyttöelementeillä (kuva 1 A, sivulla 4):
Symboli Kuvaus
Jäähdytysteho
Vaihtovirtakäyttö
| Symboli Kuvaus |
| Tasavirtakäyttö |
| Kaasukäyttö |
| AUTO | Automaattitila:Automaattitilassa jääkaappi valitsee automaattisesti taloudellisimman toimintatilan seuraavassa järjestyksessä: |
| Paristo:Symboli syttyy, mikäli paristosarjat (lisävarusteita) on asennettu paikal-leen ja laite on itsenäisen kaasukäytön tilassa. |
| Tuuletin (valinnainen):Symboli syttyy, kun tuuletintoiminto aktivoidaan. |
| CI | Symboli syttyy, jos jääkaappi yhdistetään Cl-väylään. |
| TFT-näytön himmentäminenNäytön kirkkaus pienenee 30 sekunnin kuluttua asetetulle tasolle. |
| Äänimerkit pois käytöstä:Laite ei ilmoita äänimerkkien avulla virheilmoituksista ja varoituksista.Äänimerkki on kuultavissa, mikäli ovi on ollut pitkään auki. |
| Äänimerkit käytössä:Laite ilmoittaa äänimerkkien avulla virheilmoituksista ja varoituksista samoin kuin oven jäämisestä auki pitkäksi aikaa. |
| Valinnan vahvistaminen ja paluu päävalikkoon |
Symboli Kuvaus
LED-näyttö on varustettu seuraavilla painikkeilla ja näyttöelementeillä (kuva 1 B, sivulla 4):
| Symboli Kuvaus |
| 1 | Virtapainike |
| Δ | Häiriönäyttö |
| Tasavirtakäyttö |
| Kaasukäyttö |
| Vaihtovirtakäyttö |
| A | Automaattitila |
| Lämpötilanäyttö |
| Energiatyypin valintapainike |
| Lämpötilan valintapainike |
6 Jääkaapin käyttö
OHJE
- Puhdista uusi jääkaappi hygieenisistä syistä kostealla liinalla sekä sisältä että ulkoa ennen kuin otat laitteen käyttöön.
- Kun jääkaappi otetaan ensimmäistä kertaa käyttöön, voi muodostua hajua, joka haihtuu muutaman tunnin kuluttua. Tuuleta asuintila hyvin.
- Pysäköi ajoneuvo vaakasuoraan, etenkin jääkaapin käyttöönoton ja täytön ajaksi ennen matkaan lähtöä.
- Seuraavat tekijät voivat vaikuttaa jäähdytystehoon:
- ympäristön lämpötila (esimerkiksi ajoneuvon altistuminen suoralle auringonpaisteelle)
– jäähdytettävien elintarvikkeiden määrä
- oven avaamistiheys
6.1 Vinkkejä jääkaapin käytön tehostamiseksi
- Älä säilytä jääkaapissa tuotteita ensimmäisten 12 tunnin aikana käynnistyksen jälkeen.
- Huolehdi siitä, että ajoneuvon sisätilat eivät kuumene liikaa (esimerkiksi ikkunoihin asennettavien aurinkosuojien tai ilmastointilaitteen avulla).
- Suojaa jääkaappi suoralta auringonpaisteelta (esimerkiksi ikkunoihin asennetta-vien aurinkosuojien avulla).
6.2 Käyttö kylmässä ympäristössä
HUOMAUTUS!
Asenna molemmat talvipeitteet paikalleen vaihtovirta- ja tasavirtakäytön ajaksi. Asenna ainoastaan alempi talvipeite, mikäli käytät laitetta kaasun avulla tai automaattisessa tilassa. Näin vältetään lämmön kasautuminen ja varmistetaan, että jääkaapin pakokaasut poistetaan oikein.
OHJE
Kylmä ilma voi vaikuttaa kylmäkoneiston suorituskykyyn. Asenna talvi-peitteet, jos toteat jäähdytystehon heikentyvän ulkolämpötilan ollessa alhainen.
▶ Asenna talvipeitteet (lisävarusteita) siten kuin kohdassa kuva 3, sivulla 5 on esi- tetty.
6.3 Jääkaapin kytkeminen päälle
▶ Paina 2 sekunnin ajan
- RM10.5T, RMS10.5T, RMS10.5XT: ohjausnuppi
- RM10.5S, RMS10.5S, RMS10.5XS: painiketta ①
√ Jääkaappi käynnistyy useimmin valittujen asetusten mukaisesti.
6.4 Jääkaapin kytkeminen pois
▶ Paina 4 sekunnin ajan
- RM10.5T, RMS10.5T, RMS10.5XT: ohjausnuppi
- RM10.5S, RMS10.5S, RMS10.5XS: painiketta
√ Laite antaa äänimerkin, ja jääkaappi kytkeytyy pois päältä.
6.5 Jääkaapin käyttö
(RM 10.5T, RMS 10.5T, RMS 10.5XT)
Liikkuminen valikoissa: kuva 4, sivulla 5
Käynnistä TFT-näyttö painamalla kiertopainiketta.
Päävalikko käsittää kolme riviä:
Päävalikko Yksityiskohtien valikko
Jäähdytystehon valikko
Toimintatilan valikko
Asetusten valikko
▶ Yksityiskohtien valikko valitaan kääntämällä kiertopainiketta.
▶ Valittu yksityiskohtien valikko avataan painamalla kiertopainiketta.
▶ Yksityiskohtien valikon kohdasta toiseen voi liikkua kiertämällä kiertopainiketta.
√ Valitut asetukset ovat näytössä sinisiä.
Valitin asetuksen kohdalle siirrytään painamalla kiertopainiketta.
Valinta vahvistetaan painamalla painiketta
6.6 Jääkaapin käyttö
(RM 10.5S, RMS 10.5S, RMS 10.5XS)
Käyttölaitteet
▶ Paina painiketta MODE niin monta kertaa, että haluamasi toimintatilan LED-valo palaa.
▶ Paina painiketta 📁 niin monta kertaa, että haluamasi lämpötila on asetettu.
6.7 Pysäytystila tankkausta varten
VAROITUS!
Kytke jääkaappi pois päältä tai valitse toinen toimintatila, jos tankkaustauko kestää yli 15 minuuttia.
Jääkaappi kytkeytyy turvallisuussyistä automaattisesti tankkausta varten tarkoitettuun pysäytystilaan, mikäli ajoneuvon sytytysvirta on katkaistu. Tila estää kaasukäytön 15 minuutin ajaksi. Jääkaappi palaa automaattisesti tavanomaiseen automaattiseen toimintatilaan.
Tankkausta varten tarkoitetussa pysäytystilassa
- RM10.5T, RMS10.5T, RMS10.5XT: symboli näkyy
- RM10.5S, RMS10.5S, RMS10.5XS: LED wllkkuu
6.8 Itsenäinen kaasukäytön tila (lisävaruste)
VAROITUS!
Jääkaappi on kytkettävä itsenäisen kaasukäytön tilassa ensin manuaalisesti pois päältä tankkauksen ajaksi.
OHJE
- Kun jääkaappi ei ole kytkettynä vaihtovirta- tai tasavirtaan, akut kuormittuvat, vaikka jääkaappi on pois päältä.
- Poista akut, mikäli jääkaappi on pois käytöstä (vuotojen vaara).
Lisävarusteena saatavat paristosarjat on asennettava paikalleen itsenäisen kaasukäytön ajaksi. Sen vuoksi vaihtovirtaan tai tasavirtaan yhdistäminen ei ole tarpeen.
Jääkaappia voi käyttää itsenäisessä kaasukäytön tilassa 2–3 vuorokauden ajan, mikäli laitteeseen on asennettu 12 paristoa (tyyppi AA).
Huomaa seuraavat erityisseikat käyttäessäsi itsenäisen kaasukäytön tilaa:
- Jääkaapin sisävalo ei syty.
- Näyttö sammuu 2 sekunnin kuluttua viimeisestä käyttäjän toimenpiteestä.
- Näyttö syttyy hetkeksi 15 sekunnin välein. Tämä osoittaa jääkaapin olevan toiminnassa.
- Mikäli on vikailmoituksia, näyttö on jatkuvasti päällä.
Itsenäisen kaasukäytön tilan ilmaisevat
- RM10.5T, RMS10.5T, RMS10.5XT: symboleilla ja
- RM10.5S, RMS10.5S, RMS10.5XS: kun LED 🏠 vilkkuu 15 sekunnin välein
Paristosarjojen paristot on vaihdettava
- RM10.5T, RMS10.5T, RMS10.5XT: kun virhe "E 14" näkyy
- RM10.5S, RMS10.5S, RMS10.5XS: kun virhe / näkyy
6.9 Jäähdytystehon säätäminen
OHJE
Valitse keskimääräinen jäähdytysteho, mikäli ympäristön lämpötila on +15 °C ... +25 °C.
Jäähdytystehon säätäminen:
- RM10.5T, RMS10.5T, RMS10.5XT: Valitse haluamasi lämpötilataso jäähdytystehon valikosta.
– RM10.5S, RMS10.5S, RMS10.5XS: Paina painiketta niin monta kertaa, että haluamasi lämpötila on valittu.
6.10 Tuuletinkäyttö (valinnainen)
Tuuletinkäyttöä varten on asennettava valinnainen tuuletin.
Laitetta käynnistettäessä tuuletin kytkeytyy hetkeksi päälle (toimintatesti). Laitteen käytön aikana tuuletin kytkeytyy päälle vain:
- Kun ympäristölämpötila on korkeampi kuin 32 °C.
- Kun asetettua jäähdytyslämpötilaa ei saavuteta 2 tunnissa.
• RM10.5T, RMS10.5T, RMS10.5XT: Kun tuuletintoiminto on aktivoitu.
OHJE
RM10.5T, RMS10.5T, RMS10.5XT: Toimitettaessa laitteen tuuletintoiminto on aktivoituna.
RM10.5S, RMS10.5S, RMS10.5XS: Tuuletintoiminto on aina aktivoitu, ja sitä ei voi deaktivoida.
RM10.5T, RMS10.5T, RMS10.5XT
Tuuletinkäyttö ilmaistaan symbolilla.
6.11 Jääkaapin oven käyttäminen
HUOMIO! – Loukkaantumisvaara
- Jääkaapin ovi tai pakastelokeron ovi saattaa väärin käytettynä irrota laitteesta.
- Älä nojaa avointa jääkaapin ovea vasten.
OHJE
Jos ovea ei ole lukittu oikein vastakkaiselta puolelta, työnnä ovea varovasti kyseisen puolen ylä- ja alaosasta, kunnes ovi lukittuu paikalleen.
Jääkaapin oven sulkeminen ja lukitseminen
▶ Paina ovi kiinni siten, että kuulet selvästi naksahdusäänen ylhäältä ja alhaalta.
√ Ovi on nyt kiinni ja lukittu.
6.12 Ohjeita elintarvikkeiden kylmäsäilytykseen
HUOMIO! – Terveysriski!
- Varmista, että jääkaapin jäähdytysteho soveltuu jäähdytettäville elintarvikkeille.
- Oven avaaminen pitkiksi ajoiksi voi merkittävästi nostaa lämpötilaa jääkaapin lokeroissa.
- Säilytä raaka liha ja kala jääkaapissa sopivissa säilytysastioissa, niin että raaka liha ja kala eivät ole kosketuksissa muiden elintarvikkeiden kanssa eikä niistä voi tippua mitään muihin elintarvikkeisiin.
- Elintarvikkeita saa säilyttää vain alkuperäispakkauksissa tai tarkoitukseen sopivissa astioissa.
- Pakastelokero soveltuu jääpalojen valmistukseen ja pakastettujen elintarvikkeiden säilyttämiseen. Laite ei sovellu aiemmin sulatettujen elintarvikkeiden pakastamiseen.
- Jos huoneenlämpötila jääkaapin ympärillä on pitkään alle +10 °C, pakastelokeron lämpötila ei mahdollisesti pysy tasaisena. Tämä voi johtaa pakastelokeron lämpötilan kohoamiseen ja säilytettävien tuotteiden sulamiseen.
HUOMAUTUS!
- Enimmäispaino yksittäisen ovihyllyn kohdalla on 6 kg. Enimmäispaino koko oven kohdalla on 7,5 kg.
- Säilytä painavat esineet kuten pullot ja tölkit vain jääkaapin ovessa, alemmassa säilytyslokerossa tai alimmalla hyllyllä.
- Älä säilytä hiilihappopitoisia juomia pakastelokerossa.
▶ Säilytä elintarvikkeet siten kuin kohdassa kuva 1, sivulla 4 on esitetty.
6.13 Hyllyjen sijoittaminen paikalleen
VAROITUS! Vaara lapsille!
Kaikki hyllyt on kiinnitetty paikalleen, jotta lapset eivät voi kiivetä jääkaappiin.
- Poista hyllyt paikaltaan vain puhdistusta varten.
- Asenna ja lukitse hyllyt takaisin paikalleen.
▶ Irrota hylly kuvan mukaisesti (kuva 5, sivulla 6).
Asenna hylly takaisin paikalleen päinvastaisessa järjestyksessä.
6.14 Pakastelokeron irrottaminen
Voit irrottaa pakastelokeron saadaksesi enemmän tilaa kylmätilaan.
OHJE
- Säilytä pakastelokeron ovea ja pohjaa varmassa paikassa vaurioiden välttämiseksi.
- Tee asennus päinvastaisessa järjestyksessä.
▶ Toimi kuvan mukaisesti (kuva 6, sivulla 6).
6.15 Jääkaapin sulattaminen
HUOMAUTUS!
Älä käytä jään poistamiseen tai jäätyneiden esineiden irrottamiseen mekaanisia työkaluja tai hiustenkuivaajaa.
OHJE
Ajan mittaan jääkaapin sisäpuolella oleviin jäähdytyslaippoihin muodostuu huurretta. Kun huurrekerros on noin 3 mm, jääkaappi on syytä sulat-taa.
▶ Toimi kuvan mukaisesti (kuva 7, sivulla 7).
6.16 Jääkaapin oven asettaminen talviasentoon
HUOMIO!
Talviasentoa ei saa käyttää ajon aikana.
Aseta jääkaapin ovi ja pakastelokeron ovi talviasentoon, jos tarkoituksenasi ei ole käyttää jääkaappia pitkään aikaan. Näin vältetään homeen muodostuminen.
▶ Sulata jääkaappi (kap. "Jääkaapin sulattaminen" sivulla 272).
▶ Kierrä lukitusmekanismin lähellä oleva koukku vasteeseen saakka ulos oven ylä- ja alaosasta oven toiselta puolelta (kuva 8, sivulla 8).
▶ Paina jääkaapin ovea.
√ Ulkoneva tappi lukittuu koukkuun.
Avaa talviasennossa oleva ovi seuraavasti:
▶ Vedä ovea itseäsi kohti.
▶ Paina oven ylä- ja alaosassa olevat ulkonevat koukut takaisin sisään.
6.17 Valinnaiset akkusarjat
Jos ajoneuvon oma 12 V DC -akkuvirransyöttö ei ole käytettävissä tai jos virransyöttö katkeaa laitteen ollessa käytössä, elektroninen ohjausyksikkö vaihtaa automaattisesti käyttöön sisäisen akkuvirran (jos akut ovat paikallaan).
Akkusarjojen (lisävarusteita) lokerot sijaitsevat oikealla ja vasemmalla käyttöelementin alla. Yhteensä tarvitaan 12 AA-akkua.
▶ Aseta paristot siten kuin kuva 9, sivulla 8 esittää.
7 Vianetsintä
OHJE
Varmista, että vetoauton syöttöjännite asuntovaunun 12 V:n sähkölaitteille on ajon aikana riittävä. Siten sähkölaitteita voi käyttää turvallisesti. Eräissä ajoneuvoissa akun akunhallintajärjestelmä saattaa katkaista automaattisesti virran sähkölaitteista ajoneuvon akun suojaamiseksi. Pyydä tietoja ajoneuvosi valmistajalta.
Häiriö Mahdollinen syy Ratkaisuehdotus
| Vaihtovirtakäyttötilassa: Jääkaappi ei toimi. | Vaihtovirran sulake on palanut. Vaihda sulake. |
| Ajoneuvoa ei ole liitetty vaihtovir- taverkkoon. | Liitä ajoneuvo vaihtovirtaverkkoon. |
| Vaihtovirta-lämmityselementti on rikki. | Ota yhteyttä valmistajan hyväksymään asiakaspalvelupisteeeseen. |
Häiriö Mahdollinen syy Ratkaisuehdotus
| Tasavirtakäyttötilassa: Jääkaappi ei toimi. | Tasavirtajohdon sulake on pala-nut. | Releen sulake on vaihdettava.Ota yhteyttä valmistajan hyväksymään asiakaspalvelupisteeseen. |
| Ajoneuvosulake on palanut. Vaihda ajoneuvosulake. (Katso ohjeet ajoneuvon käyttöohjeesta.) |
| Ajoneuvon akku on purkautunut. Tarkasta ajoneuvon akku ja lataa se. |
| Sytytysvirtaa ei ole kytketty päälle. Kytke sytytys päälle. |
| Tasavirtalämmityselementti on viallinen. | Ota yhteyttä valmistajan hyväksymään asiakaspalvelupisteeseen. |
| Kaasukäytön tilassa: Jääkaappi ei toimi. | Kaasupullo on tyhjä. Vaihda kaasupullo. |
| Kaasuventtiili on kiinni. Käännä kaasuventtiili auki. |
| Kaasuletkussa on ilmaa. Kytke jääkaappi pois päältä ja takaisin päälle. Toista tarvittaessa kolmesta nel-jään kertaa.Kytke mahdollisesti asennettu keitin päälle ja toista tarvittaessa toimenpi-teet jääkaapin kohdalla. |
| Automaattikäytössä: Jääkaappi on kaasukäytöllä, vaikka se on liitetty vaihtovirtaverkkoon. | Verkkojännite on liian pieni. Jääkaappi kytkeytyy automaattisesti takaisin vaihtovirtakäyttöön heti, kun verkkojännite on riittävä. |
| Jääkaapin jähdytysteho on riittämätön. | Tuuletus kylmäkoneiston ympä-rillä on riittämätön. | Tarkasta, etteivät tuuletusritilät ole min-kään peitossa. |
| Haihdutin on jäässä. Tarkasta, sulkeutuuko jääkaapin ovi kunnolla. Varmista, että jääkaapin tii-viste on ehjä ja asennettu oikein paikal-leen. Sulata jääkaappi. |
| Lämpötila on säädetty liian kor-keaksi. | Aseta matalampi lämpötila. |
| Ympäristön lämpötila on liian kor-kea. | Irrota tuuletusritilät väliaikaisesti, jotta lämmin ilma pääsee poistumaan nopeammin. |
| Jääkaappiin on sijoitettu liian pal-jon elintarvikkeita kerrallaan. | Poista joitakin elintarvikkeita. |
| Jääkaappiin on sijoitettu liian pal-jon lämpimiä elintarvikkeita kerral-laan. | Ota lämpimät elintarvikkeet pois ja anna niiden jäähtyä ennen jääkaappiin sijoittelua. |
| Jääkaappi ei ole ollut vielä pitkään käytössä. | Tarkista lämpötila uudelleen neljän, vii-den tunnin kuluttua. |
7.1 Häiriöilmoitukset ja äänimerkit
Laite ilmaisee kaikki häiriöt varoitussymbolin, häiriön tunnisteen ja äänimerkin avulla. Äänimerkki hälyttää 30 minuutin välein 2 minuutin ajan kerrallaan, kunnes häiriö on poistettu.
Jos useita häiriöitä on ilmennyt samanaikaisesti, näytössä on viimeisin häiriö. Taustalla olevat häiriöt ilmestyvät näyttöön sen jälkeen, kun viimeinen häiriö on kuitattu.
RM10.5T, RMS10.5T, RMS10.5XT: Laite ilmaisee häiriöt TFT-näytön keskelle ilmestyvän häiriökoodin ja varoitussymbolin ( )avulla.
RM10.5S, RMS10.5S, RMS10.5XS: LED-varoitussymboli ( ⚠ ) syttyy näytössä häiriön ilmettyä, ja LED-valot vilkkuvat häiriötä vastaavasti.
VAROITUS-tyypin häiriöviestit
Kaikki VAROITUS-tyypin häiriöt kuittautuvat automaattisesti häiriön poistamisen jälkeen.
| RM10.5T,RMS10.5T,RMS10.5XT | RM10.5S,RMS10.5S,RMS10.5XS | Häiriö Ratkaisu |
| W01 |  | Viallinen kylmätilan lämpö-tila-anturi | Ota yhteyttä valmistajan hyväksymään asiakaspalvelupisteseen. |
| W05 |  | Laitetta ei ole yhdistetty vaihtovirtalähteeseen tai vaihtovirran jännite < 190 V | Yhdistä jääkaappi vaihtovirtalähteeseen tai valitse jokin muu energian tyyppi, esim. kaasu tai tasavirta. |
| W06 | [WBDW] | Laitetta ei ole yhdistetty tasa-virtalähteeseen | Yhdistä jääkaappi tasavirtalähteeseen tai valitse jokin muu energian tyyppi, esim. kaasu tai vaihtovirta. |
| W11 | [TX3W] | Tasavirran ylijännite (> 16 V). Pienennä tasavirran syöttöjännitettä. |
 | | Pysäytystila tankkausta var-ten: Kaasukäyttö ei ole mah-dollista 15 minuutin ajan. | Odota 15 minuuttia tai valitse jokin muu toimintatila. |
 | Äänimerkki | Ovi on ollut auki yli2 minuutin ajan. | Sulje ovi. |
| W10+ äänimerkki | | | |
VIRHE-tyypin häiriöviestit
Kaikki VIRHE-tyypin häiriöt on kuitattava manuaalisesti:
▶ RM10.5T, RMS10.5T, RMS10.5XT: Paina kiertopainiketta 2 sekunnin ajan.
▶ RM10.5S, RMS10.5S, RMS10.5XS: Paina painiketta ① 2 sekunnin ajan.
√ Kuultavissa on äänimerkki.
√ Virhe on kuitattu.
| RM10.5T,RMS10.5T,RMS10.5XT | RM10.5S,RMS10.5S,RMS10.5XS | Häiriö Ratkaisu | |
| E03 Virtalähdemoduulia ja näyt-töä ei ole yhdistetty toisiinsa | Ota yhteyttä valmistajan hyväksymään asiakaspalvelupisteseen. |
| E07 Jäähdytysteh | uttuu kaasu-käytön tilassa | Tarkasta, onko laite kallellaan. Asetalaite tarvittaessa tasaiseen asentoon.Kuittaa virhe.Ota yhteyttä asiakaspalveluun, josvirhe ilmestyy uudelleen. |
 | |
| E08 Jäähdytysteho puuttuu vaihtovirtakäytön tilassa | Tarkasta, onko laite kallellaan. Asetalaite tarvittaessa tasaiseen asentoon.Kuittaa virhe.Ota yhteyttä asiakaspalveluun, josvirhe ilmestyy uudelleen. |
 |
| E09 Jäähdytysteho puuttuu tasa-virtakäytön tilassa | Tarkasta, onko laite kallellaan. Asetalaite tarvittaessa tasaiseen asentoon.Kuittaa virhe.Ota yhteyttä asiakaspalveluun, josvirhe ilmestyy uudelleen. |
 |
| E12 Virhe ilmennyt kaasuventtiilin testissä | Kaasukäyttö ei ole mahdollista.Kuittaa virhe.Ota yhteyttä asiakaspalveluun, josvirhe ilmestyy uudelleen. |
 |
| E13 Sisäinen tiedonsiirtovirhe Kaasukäyttö ei ole mahdollista. | |
 | Kuittaa virhe.Ota yhteyttä asiakaspalveluun, josvirhe ilmestyy uudelleen. |
E14 Itsenäisen kaa   | tilassa: Paristosarjojen paris-tojen varaus on liian pieni | Asenna paikalleen uudet paristot ja kuittaa virhe. |
| E50 Kaasunsyötön lukitus kytkey- tynyt 3 sytytysyrityksen jäl- keen | Sytytys ei mahdollista.Kaasupullo on tyhjä. Vaihda kaasu-pullo.Kuittaa virhe. |
| E51 Kaasunsyötön lukitus kytkey- tynyt, sisäinen virhe virran-syöttömoduulissa | Kuittaa virhe.Ota yhteyttä asiakaspalveluun, jos virhe ilmestyy uudelleen. |
E52 Oikosulku maadoitukseen,  | kaasuventtiili | Kuittaa virhe.Ota yhteyttä asiakaspalveluun, jos virhe ilmestyy uudelleen. |
E53 Oikosulku maadoitukseen,  | sytytyselektrodi | Kuittaa virhe.Ota yhteyttä asiakaspalveluun, jos virhe ilmestyy uudelleen. |
Jääkaapin ovi ei sulkeudu
OHJE
Jos ovi ei enää sulkeudu, oven kahva on juuttunut paikalleen avoimelle puolelle.
▶ Vapauta oven kahva kuvan (kuva 10, sivulla 9) mukaisesti.
Jääkaapin ovi on irronnut kokonaan laitteesta
HUOMIO! Loukkaantumisvaara
Ovi voi irrota kokonaan laitteesta, jos lukitustappeihin on tehty luvattomia muutoksia tai jos tapit ovat vääntyneet.
▶ Aseta ovi paikalleen kuvan (kuva 11, sivulla 9) mukaisesti.
8 P u h d i s t u s
VAROITUS!
Erota jääkaappi energialähteestä aina ennen laitteen puhdistamista ja huoltamista.
HUOMAUTUS!
Älä koskaan käytä puhdistukseen voimakkaita puhdistusaineita äläkä yritä poistaa jäätä tai irrottaa kiinni jäätyneitä esineitä kovilla tai terävillä työkaluilla.
Puhdista jääkaappi kostealla liinalla säännöllisin väliajoin tai heti, kun laite on likaantunut.
▶ Huolehdi siitä, ettei vesipisaroita putoa tiivisteisiin. Se voi vaurioittaa elektroniikkaa.
Pyyhi kylmälaite puhdistamisen jälkeen liinalla kuivaksi.
▶ Puhdista sulamisveden poistoliitäntä säännöllisesti.
Puhdista sulamisveden poistoliitäntä tarvittaessa. Jos liitäntä on tukkeutunut, sulamisvesi kerääntyy jääkaapin pohjalle.
Varmista, että matkailuauton tai asuntovaunun ulkoseinien tuuletusritilöissä ja jääkaapin katon tuulettimessa ei ole pölyä ja likaa. Näin käytön aikana muodostuva lämpö pääsee poistumaan jääkaapista. Samalla jääkaappi ei myöskään vaurioidu eikä jäähdytysteho heikkene.
8.1 Kaasupolttimen puhdistaminen
VAROITUS!
- Anna polttimen jäähtyä ennen puhdistusta.
- Älä tee kaasulaitteistoihin mitään muutoksia.
OHJE
- Sytytysongelmat ja kaasun räjähdysmäinen palaminen ovat merkki kaasupolttimen likaantumisesta.
- Valmistaja suosittelee polttimen puhdistamista myös polttimen oltua pitkään käyttämättömänä sekä vähintään vuoden välein.
- Puhdistusväli lyhenee nestekaasua käytettäessä puoleen vuoteen tai neljännesvuoteen epäpuhtauksien määrästä riippuen.
▶ Toimi kuvan mukaisesti (kuva 12, sivulla 10).
8.2 Huolto
VAROITUS!
Kaasu- ja sähkölaitteiden parissa tehtävät työt saa suorittaa ainoastaan pätevä ammattilainen.
Tarkastuta kaasulaite ja laitteeseen yhdistetyt kaasunpoistoputket ennen laitteen ensimmäistä käyttöönottoa sekä valtuutetulla asiantuntijalla kansallisten turvalli-suusmääräysten mukaisesti kahden vuoden välein.
▶ Pidä kirjaa huoltotöistä.
9 T a k u u
Tuotetta koskee lakisääteinen tuotevastuuaika. Jos tuote on viallinen, ota yhteyttä jäl-leenmyyjään tai valmistajan toimipisteeseen omassa maassasi (ks. dometic.com/dealer).
Jos lähetät tuotteen korjattavaksi, liitä korjaus- ja takuukäsittelyä varten mukaan seuraavat asiakirjat:
- Kopio kuitista, jossa näkyy ostopäivä
- Valitusperuste tai vikakuvaus
Huomaa, että itse tai väärin tehty korjaus voi vaarantaa turvallisuuden ja johtaa takuun raukeamiseen.
10 Hävittäminen
OHJE
Tämä laitteen eristys sisältää helposti syttyviä ponnekaasuja.
Anna laitteen irrottaminen ja hävittäminen ainoastaan tehtävään erikois-tuneen ammattihenkilön tehtäväksi.
Kiinteästi asennettuja akkuja, ladattavia akkuparistoja ja valonlähteitä sisältävien tuotteiden kierrätys
▶ Jos tuotteessa on kiinteästi asennettuja akkuja, ladattavia akkuparistoja tai valonlähteitä, niitä ei tarvitse poistaa ennen tuotteen hävittämistä.
Jos haluat poistaa tuotteen lopullisesti käytöstä, tiedustele yksityiskohtaisia hävittämistä koskevia ohjeita ja määräyksiä lähimmästä kierrätyskeskuksesta tai erikoisliikkeestä.
▶ Tuotteen voi hävittää veloituksetta.
Pakkausmateriaalin kierrätys
▶ Vie pakkausmateriaalit mahdollisuuksien mukaan niille tarkoitettuihin kierrä- tysjäteastioihin.
11 Tekniset tiedot
| RM10.5(S)(T) | RMS10.5(S)(T) | RMS10.5X(S)(T) |
| Liitäntäjännite: | 230 V~ /50 Hz12 V= |
| Tilavuus | | | |
| Bruttotilavuus: | 88 l | 78 l | 92 l |
| Kylmälokero: | 78,7 l | 69,1 l | 80,3 l |
| Pakastelokero: | 9,2 l | 9,2 l | 12,1 l |
| Nettotilavuus yhteensä: | 86 l | 76 l | 90 l |
| Ilman pakastelokeroa | | | |
| Bruttotilavuus: | 93 l | 83 l | 98 l |
| Nettotilavuus: | 91 l | 81 l | 96 l |
| Ottoteho: | 135 W (230 V~)130 W (12 V= |
| Energiankulutus: 2,8 kWh/24 h | (230 V~) | 2,5 kWh / 24 h (230 V~) | 3,2 kWh / 24 h (230 V~) |
| Kaasunkulutus: 270 g/24 h | |
| Ilmastoluokka: SN | |
| Mitat K x L x S: | 821 x 523 x 548 mm | 821 x 523 x 603 mm |
| Paino: 28 kg 27,4 kg 29 kg | | | |
| Tarkastus/sertifikaatti: |  |
Laitteesi ajan tasalla olevan EU-vaatimustenmukaisuusvakuutuksen löydät vastaavalta tuotesivulta osoitteesta dometic.com. Voit myös pyytää asiakirjan suoraan valmistajalta (katso takasivua).
Yksityiskohtaisia tietoja
dometic.com
ETTEVAATUST! – Terviseoht!
See seade sisaldab tuleohtlikku isoleergaasi.
