BRUKSANVISNING CoolMatic CRD 50 DOMETIC

• Kontrollér før ibrugtagning, at ledningen og stikket er tørre.

1 Tips for bruk av bruksanvisningen

• Montasje- eller tilkoblingsfeil

• Skader på produktet på grunn av mekanisk påvirkning og overspenninger

• Endringer på produktet uten at det er gitt uttrykkelig godkjenning av produsenten

• Bruk til andre formål enn det som er beskrevet i veiledningen

• I våtrom må installasjoner kun utføres av fagfolk.

• Apparatet må ikke tas i bruk hvis det har synlige skader.

• Hvis tilkoblingskabelen på dette apparatet blir skadet, må den erstattes av produsent, kundeservice eller annen kvalifisert person for å unngå farlige situasjoner.

• Reparasjoner på dette apparatet må kun utføres av fagfolk. Usak- kyndige reparasjoner kan føre til alvorlige farer.

• Dette apparatet kan brukes av barn fra 8 år og oppover, og av personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap, når de er under oppsikt eller har fått opplæring i sikker bruk av apparatet og hvilke farer som er forbundet med det.

• Rengjøring og vedlikehold må ikke utføres av barn uten at de er under oppsikt.

• Barn skal være under tilsyn for å sikre at de ikke leker med apparatet.

• Oppbevar og bruk apparatet slik at det ikke er tilgjengelig for barn under 8 år.

• Ikke lagre eksplosjonsfarlige stoffer som f.eks. spraybokser med driv- gass i apparatet.

• Næringsmidler må kun oppbevares i originalforpakning eller i egnede beholdere.

• Sammenlign spenningsspesifikasjonene på merkeskiltet med tilgjengelig strømtilførsel.

• Trekk aldri støpslet ut av stikkontakten etter ledningen.

• Hvis kjøleapparatet er koblet til DC-stikkontakten: Koble dette kjøle- apparatet og andre forbrukere fra batteriet før du kobler til hurtig- laderen.

• Kjølekretsløpet må ikke åpnes under noen omstendigheter.

• Apparatet må ikke transporteres i vannrett stilling, ellers kan oljen renne ut av kompressoren.

• Se til at kjølekretsløpet ikke kommer til skade under transporten. Kjøle- middelet i kjølekretsløpet er lett antennelig. Ved skader på kjølekretsløpet: – Unngå åpen ild og gnister. – Sørg for god ventilasjon i rommet.

• Sett apparatet på et tørt sted som ikke er utsatt for vannsprut.

2.2 Sikkerhet ved bruk av apparatet

• Ta ikke i bare ledninger med bare hender. Dette gjelder spesielt ved drift fra vekselstrømnettet.

• Ikke bruk elektriske apparater inne i kjøleapparatet dersom disse apparatene ikke er anbefalt brukt av produsenten for dette.

• Ikke plasser apparatet i nærheten av åpen flamme eller andre varme- kilder (oppvarming, sterk solbestråling, gassovner osv.).

• Fare for overoppheting! Påse at varme som oppstår under drift alltid blir ventilert bort på en til- fredsstillende måte. Påse derfor at apparatet står langt nok unna veg- ger eller gjenstander, slik at luften kan sirkulere.

• Pass på at lufteåpningene ikke blir blokkert.

3Leveringsomfang 4Tilbehør 5Tiltenkt bruk Kjøleskapet er beregnet på å kjøle ned og dypfryse næringsmidler.

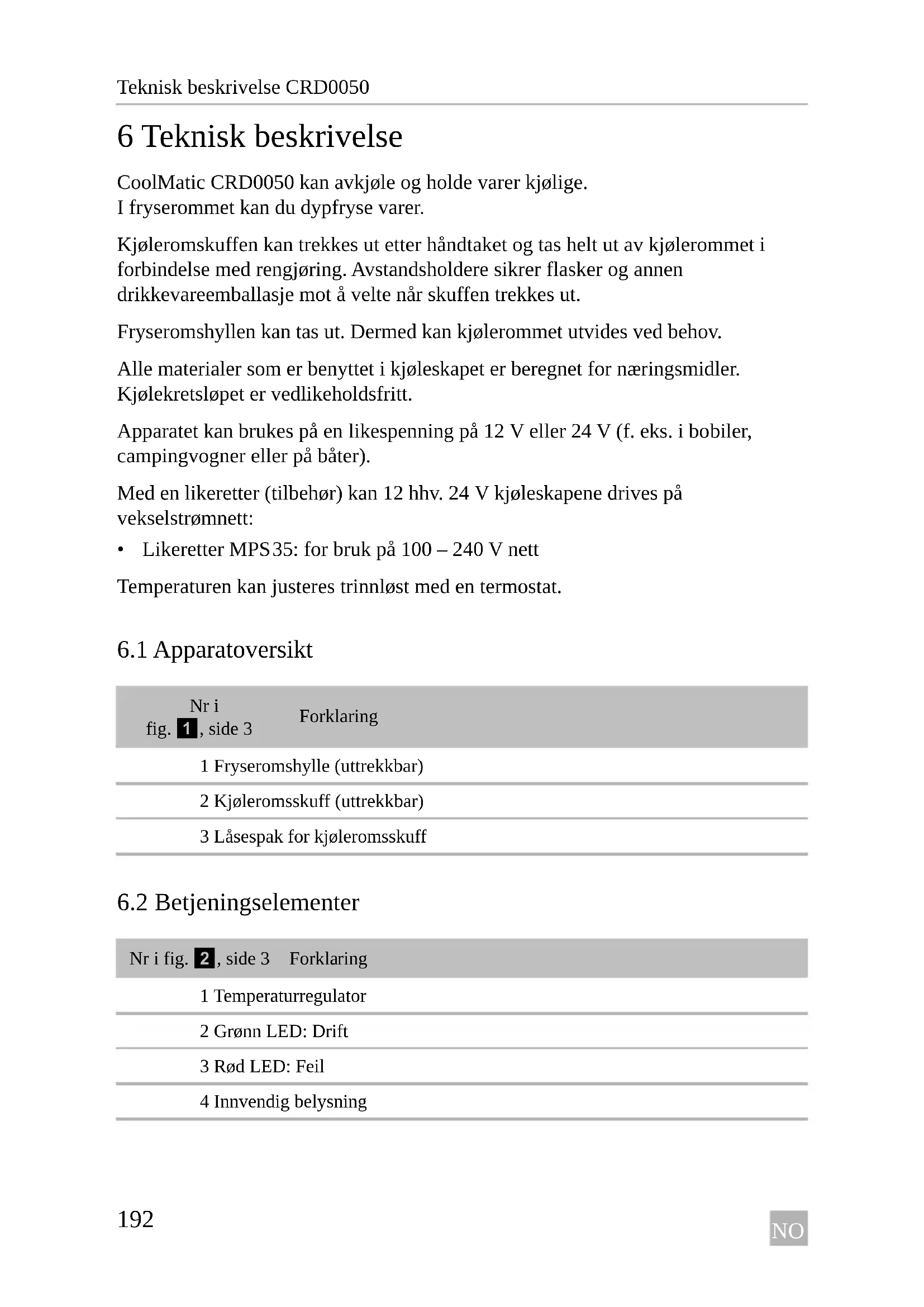

6 Teknisk beskrivelse CoolMatic CRD0050 kan avkjøle og holde varer kjølige. I fryserommet kan du dypfryse varer. Kjøleromskuffen kan trekkes ut etter håndtaket og tas helt ut av kjølerommet i forbindelse med rengjøring. Avstandsholdere sikrer flasker og annen drikkevareemballasje mot å velte når skuffen trekkes ut. Fryseromshyllen kan tas ut. Dermed kan kjølerommet utvides ved behov. Alle materialer som er benyttet i kjøleskapet er beregnet for næringsmidler. Kjølekretsløpet er vedlikeholdsfritt. Apparatet kan brukes på en likespenning på 12 V eller 24 V (f. eks. i bobiler, campingvogner eller på båter). Med en likeretter (tilbehør) kan 12 hhv. 24 V kjøleskapene drives på vekselstrømnett:

7 Plassere og koble til kjøleskapet

7.1 Plassere kjøleskapet

Apparatet er beregnet for omgivelsestemperaturer mellom +16 °C og +38 °C. I kontinuerlig drift må ikke luftfuktigheten ligge over 90 %. Sett kjøleskapet på et tørt og sikkert sted. Unngå å plassere det ved siden av varmekilder som varmeovner, gassovner, varmtvannsledninger osv. PASS PÅ! Sikkerhetsinformasjon ved installasjon på skip Vær spesielt oppmerksom på følgende informasjon ved installasjon på skip:

• Kjøleapparatet er beregnet for en kortvarig krenging på maks. 30°. Ved montering av kjøleskapet må du være oppmerksom på at appa- ratet må sikres for slike tilfeller. Ta kontakt med autorisert faghandel ved spørsmål angående installasjon.

• Monter kjøleskapet slik at den oppvarmede luften kan trekke godt ut (enten oppover eller til sidene, fig. 3, side 4).

• Apparatet er beregnet for omgivelsestemperaturer mellom +16 °C og +38 °C.

• Ved nettdrift må apparatet være sikret via en jordfeilbryter! PASS PÅ!

• Fest apparatet slik dette er beskrevet i bruksanvisningen for å unngå farer.

• Ventilasjonsåpninger i kapslingen eller der apparatet er innmontert må ikke tildekkes.

• Kjøleskapet er kun egnet for installasjon i en innbyggingsnisje. Etter innbyggingen skal kun apparatfronten være tilgjengelig.

• Ved en fullstendig bremsing virker sterke krefter i kjøreretningen. For å forhindre skader på kjøleapparatet og på kjøretøyets innside, skal kjøleapparatet ikke installeres med fronten i kjøreretningen. CRD0050--IO-16s.book Seite 193 Mittwoch, 16. August 2017 10:30 10NO Plassere og koble til kjøleskapet CRD0050

Monter kjøleskapet slik at den oppvarmede luften kan trekke godt ut (enten oppover eller til sidene). Sørg derfor for tilstrekkelig lufting (fig. 3, side 4). Kondensat som oppstår under normal bruk av kjøleskapet kan føres ut av kjøleskapet gjennom to avløp. Ved levering er disse avløpene lukket. Begge avløpene befinner seg på baksiden og undersiden av apparatet (fig. 4, side 4). ➤ Velg det kondensatavløpet som passer til monteringen og fjern respektive deksel. ➤ Stikk med en spiss gjenstand (f.eks. skrutrekker) ca. 25 til 30 mm inn i avløpet for å åpne apparatet mot innsiden. ➤ Ta ut oppsamlingsskålen (fig. 5 1, side 5). ➤ Koble en slange (fig. 6 2, side 5) til avløpsstussene (fig. 6 1, side 5).

7.2 Koble til kjøleskapet

Koble kjøleskapet til likestrøm Kjøleskapene kan drives med 12 V eller med 24 V likespenning.

➤ Bestem nødvendig kabeltverrsnitt avhengig av kabellengden iht. fig. 7, side 5. Forklaring til fig. 7, side 5 Nr i fig. 3, side 4 Forklaring 1 Kald tilluft 2 Varm avtrekksluft 3 Kondensator 4 Avstand over, når det ikke kan sirkulere nok avtrekksluft oppover eller til siden PASS PÅ! For å unngå spennings- og effekttapene, må kabelen være så kort som mulig og ikke brukket. Unngå derfor ekstra brytere, kontakter eller fordelerbokser. Koordinatakse Betydning Enhet l Kabellengde m ∅ Kabeltverrsnitt mm² CRD0050--IO-16s.book Seite 194 Mittwoch, 16. August 2017 10:30 10NO CRD0050 Plassere og koble til kjøleskapet

For sikkerhets skyld er kjøleskapet utstyrt med en elektronisk polbeskyttelse som beskytter kjøleskapet mot feil polaritet ved batteritilkobling og mot kortslutning. For å beskytte batteriet, kobles kjøleskapet ut automatisk når spenningen ikke lenger er tilstrekkelig (se følgende tabell). Koble kjøleskapet til vekselstrøm (tilbehør)

Du kan koble kjøleskapene til vekselspenning på 100 – 240 Vw når du bruker likeretteren MPS35 (tilbehør). PASS PÅ! Pass på riktig polaritet. PASS PÅ! Koble apparatet og andre forbrukere fra batteriet før du lader opp batteriet med hurtiglader. Overspenninger kan skade apparatets elektronikk. 12 V 24 V Utkoblingsspenning 10,4 V 22,8 V Gjeninnkoblingsspenning 11,7 V 24,2 V FARE! Livsfare!

Likeretteren MPS35 har en prioritetskobling som skåner det tilkoblede batteriet. Når den kobles til 100 – 240 Vwnettet, kobler likeretteren om automatisk fra batteridrift til nettdrift. Når 100 – 240 Vwnettet kobles ut, kobler nettlikeretteren om til batteridrift igjen. Nettdrift via nettlikeretteren har alltid prioritet foran batteridrift. Gå fram på følgende måte når du kobler kjøleskapet til vekselspenning: ➤ Fest likeretteren som vist til stedet som er beregnet for dette på baksiden av kjøleskapet (fig. 9, side 6). ➤ Sikre vekselstrømkretsen med en treg sikring (250 V/4 A) (fig. 9 3, side 6). ➤ Koble til likeretteren slik det vises på fig. 0, side 7. ➤ Koble kjøleskapet til likeretteren (fig. 0 2, side 7): – rød kabel: Plusspolen til batteriet – svart kabel: Minuspolen til batteriet ➤ Plugg støpslet inn i AC-stikkontakten (fig. 0 1, side 7). 8 Bruke kjøleskapet

• Velg et montasjested som har god ventilasjon og er beskyttet mot solstråling.

• Avkjøl varm mat før du plasserer den i apparatet for avkjøling.

• Ikke åpne kjøleapparatet lenger enn nødvendig.

• Ikke la kjøleskapet stå lenger åpent enn nødvendig.

• Rim av kjøleskapet hvis det har dannet seg is på det.

• Unngå unødvendig høy innetemperatur.

• Rengjør kondensatoren regelmessig for støv og forurensinger. MERK Før det nye kjøleskapet tas i bruk, skal man av hygieniske årsaker rengjøre det innvendig og utenpå med en fuktig klut (se også kapittel «Rengjøring og stell» på side 200). CRD0050--IO-16s.book Seite 196 Mittwoch, 16. August 2017 10:30 10NO CRD0050 Bruke kjøleskapet

8.2 Bruke kjøleskapet

Med kjøleskap kan man konservere ferske næringsmidler. Dessuten kan du oppbevare dypfryste matvarer og fryse ned ferske matvarer i fryserommet.

➤ Slå på kjøleskapet samtidig som du dreier temperaturregulatoren (fig. 2 1, side 3) mot høyre.

Stille inn temperatur Du kan stille inn temperaturen trinnløst ved hjelp av temperaturregulatoren. ➤ Slå på kjøleskapet samtidig som du dreier temperaturregulatoren (fig. 2 1, side 3) mot høyre. Den integrerte termostaten regulerer temperaturen på følgende måte:

• 1 = laveste kjøleeffekt

• 7 = høyeste kjøleeffekt

• Man må ikke sette elektriske apparater inn i kjøleboksen. Unntak fra dette skal være godkjent av produsenten.

• Pass på at drikkevarer eller matvarer i glassbeholdere ikke blir for kalde. Ved frysing utvider drikke og flytende matvarer seg. Glass- beholderen kan derfor bli ødelagt.

• Næringsmidler må oppbevares i originalforpakning eller i egnede beholdere.

• Pass på at kun gjenstander hhv. varer som tåler nedkjøling til innstilt temperatur befinner seg i kjøleskapet. MERK Etter at kjøleskapet er slått på, tar det omlag 60 s før kompressoren starter. MERK Kjøleeffekten kan bli påvirket av

• omgivelsestemperaturen,

• mengden matvarer som skal kjøles,

• hvor ofte døren blir åpnet. CRD0050--IO-16s.book Seite 197 Mittwoch, 16. August 2017 10:30 10NO Bruke kjøleskapet CRD0050

➤ Vær oppmerksom på temperatur- og holdbarhetsdatoen på pakningen til matvarene. ➤ Vær oppmerksom på følgende ved konservering: – Frys aldri ned igjen produkter som har vært opptint, men bruk i stedet disse matvarene så snart som mulig. – Pakk inn matvarene i aluminiumsfolie eller plastfolie og legg dem i en beholder med lokk. På denne måten bevarer man aroma, substans og friskhet bedre. Ta ut kjøleromsskuffen ➤ Trekk kjøleromsskuffen oppover til den stopper. ➤ Trykk låsespaken oppover for å løsne anslaget. ➤ Trekk ut kjøleromsskuffen. Ta ut fryseromshyllen ➤ Åpne dekslet til kjølerommet og plasser det vannrett. ➤ Løsne kjedet fra festet. ➤ Trekk dekslet ut og av. Da følger også hyllebunnen med. PASS PÅ! Konserver ikke varme matvarer i fryseskuffen. Sett ikke glassbeholderen med væske i fryseskuffen. MERK Konserver matvarer som lett tar til seg lukt og smak, samt væsker og produkter med høyt alkoholinnhold i tette beholdere. CRD0050--IO-16s.book Seite 198 Mittwoch, 16. August 2017 10:30 10NO CRD0050 Bruke kjøleskapet

Avriming av kjølerommet Kondensat som har samlet seg opp under drift kan fjernes på to måter:

• Det kan føres direkte ut: Ta ut oppsamlingsskålen (fig. 5 1, side 5). Koble en slange (fig. 6 2, side 5) til avløpsstussene (fig. 6 1, side 5).

• Samle i oppsamlingsskålen: Tøm oppsamlingsskålen (fig. 5 1, side 5) ved behov. Avrime fryseromshyllen

Gå fram på følgende måte for å avrime kjøleskapet: ➤ Ta ut matvarene. ➤ Oppbevar dem evt. i et annet kjøleapparat, slik at de holder seg kalde. ➤ Still temperaturregulatoren (fig. 2 1, side 3) på «0». ➤ La døren stå åpen.

• Lock (Drei hjulet mot høyre til det stopper): Skuffen er lukket og sikret. For å åpne skuffen trekker du håndtaket oppover og trekker ut skuffen.

• Vent (Drei hjulet mot venstre til det stopper): Skuffen er litt åpen, men festet. Bruk denne posisjonen når du ikke skal bruke apparatet på lang tid. PASS PÅ! Bruk aldri mekaniske verktøy til å fjerne islag eller for å løsne fastfrosne gjenstander. PASS PÅ! Juster låsemekanismen kun når skuffen åpen. Hvis den justeres mens skuffen er lukket, blir apparatet ødelagt. CRD0050--IO-16s.book Seite 199 Mittwoch, 16. August 2017 10:30 10NO Rengjøring og stell CRD0050

8.4 Slå av kjøleskapet

Hvis kjøleskapet ikke skal brukes på lang tid, gjør du følgende: ➤ Still temperaturregulatoren (fig. 2 1, side 3) på trinn «0». Kjølebeholderen er først slått av når du hører et klikk. ➤ Koble tilkoblingskabelen fra batteriet eller trekk støpslet til vekselstrøms- ledningen ut av likeretteren. ➤ Rengjør kjøleskapet (se kapittel «Rengjøring og stell» på side 200). ➤ Drei låsehjulet (fig. a 1, side 7) mot venstre til det stopper («Vent»). ➤ Lukk døren til den går i lås. ✓ Døren forblir åpen, og hindrer at det dannes lukt. 9 Rengjøring og stell

➤ Rengjør kjøleskapet regelmessig og med en gang det er skittent med en fuktig klut. ➤ Pass på at det ikke drypper vann inn i tettingene. Dette kan skade elektronikken. ➤ Etter at kjøleskapet er rengjort, tørker man ut av det med en fuktig klut. ADVARSEL! Skill apparatet fra strømnettet før rengjøring og stell. PASS PÅ! Fare for skade!

• Kjøleapparatet må aldri rengjøres under rennende vann eller spyles.

• Bruk ikke slipende vaskemidler eller harde gjenstander til rengjøring, da det kan skade kjøleapparatet.

• Bruk aldri harde eller spisse redskaper for å fjerne islag eller for å løsne fastfrosne gjenstander. CRD0050--IO-16s.book Seite 200 Mittwoch, 16. August 2017 10:30 10NO CRD0050 Garanti

• kopi av kvitteringen med kjøpsdato,

• årsak til reklamasjonen eller beskrivelse av feilen. 11 Deponering

Når du tar produktet ut av drift for siste gang, må du sørge for å få informasjon om deponeringsforskrifter hos nærmeste resirkulerings- stasjon eller hos din faghandler. ADVARSEL! Farlig for barn! Før ditt gamle kjøleskap skal avfallsbehandles:

12 Utbedre feil Betydningen til den røde lysdioden (fig. 2 3, side 3) Ved driftsfeil tennes lysdiodene flere ganger. Antall impulser avhenger av type feil. Hver tenning varer et fjerdedels sekund. I tilknytning til impulsseriene følger det en pause. Sekvensen for feilen gjentas hvert fjerde sekund. For lav innetemperatur i regulatortrinn «1» Antall lysimpulser Feil Mulig årsak 1 Forsyningsspenning Forsyningsspenningen ligger utenfor det innstilte området 2 Vifte-overstrøm Viften belaster elektronikkenheten med mer enn 1 A. 3 Motoren starter ikke Rotoren sitter fast. Differansetrykket i kjølesystemet er for høyt (> 5 bar). 4 For lavt turtall Når kjølesystemet er for sterkt belastet, kan ikke motorens minimumsturtall på 1850 min

Kompressoren går ikke (batteritilkobling) Feil Mulig årsak Løsning

Batterispenning for lav Lad batteri Startforsøk med

Løs kabelforbindelse Dårlig kontakt (korrosjon) Opprett forbindelse Batterikapasiteten for dårlig Bytt batteri For lite kabeltverrsnitt Bytt kabel (fig. 7, side 5) Startforsøk med

Omgivelsestemperaturen for høy – Utilstrekkelig ventilasjon Flytt kjøleskapet Kondensatoren er skitten Rengjør kondensatoren Elektrisk brudd i kompressoren mellom stiftene Kompressoren defekt Reparasjonen kan kun utføres av en godkjent kundeservicebedrift.

Innkoblingsspenning elektronikk

Kompressoren går ikke (tilkobling til vekselspenning) Kjølebelastningen øker, innetemperaturen stiger Uvanlig støy Feil Mulig årsak Løsning Ingen spenning Brudd i tilkoblingsledningen Opprett forbindelse Hovedbryteren er defekt (hvis en slik er montert) Bytt hovedbryter Ekstra ledningssikringer avbrent (i tilfelle dette er montert) Bytt ledningssikringer Det er spenning på, men kompressoren går ikke Omgivelsestemperaturen for høy – Utilstrekkelig ventilasjon Flytt kjøleskapet Kondensatoren er skitten Rengjør kondensatoren Elektrisk brudd i kompressoren mellom stiftene Kompressoren defekt Reparasjonen kan kun utføres av en godkjent kundeservicebedrift. Feil Mulig årsak Løsning Kompressoren går lenge/kontinuerlig Omgivelsestemperaturen for høy – Utilstrekkelig ventilasjon Flytt kjøleskapet Kondensatoren er skitten Rengjør kondensatoren Defekt vifte Bytt viften Kompressoren går sjelden Batteriene utslitt Lad batteri Feil Mulig årsak Løsning Høy brumming Komponenten til kjølekretsløpet kan ikke svinge fritt (ligger i veggen) Bøy komponenten forsiktig av Fremmedlegeme innklemt mellom kjølemaskin og vegg Fjern fremmedlegemer Viftestøy – CRD0050--IO-16s.book Seite 204 Mittwoch, 16. August 2017 10:30 10NO CRD0050 Tekniske data
