BRUKSANVISNING CoolMatic CRD 50 DOMETIC

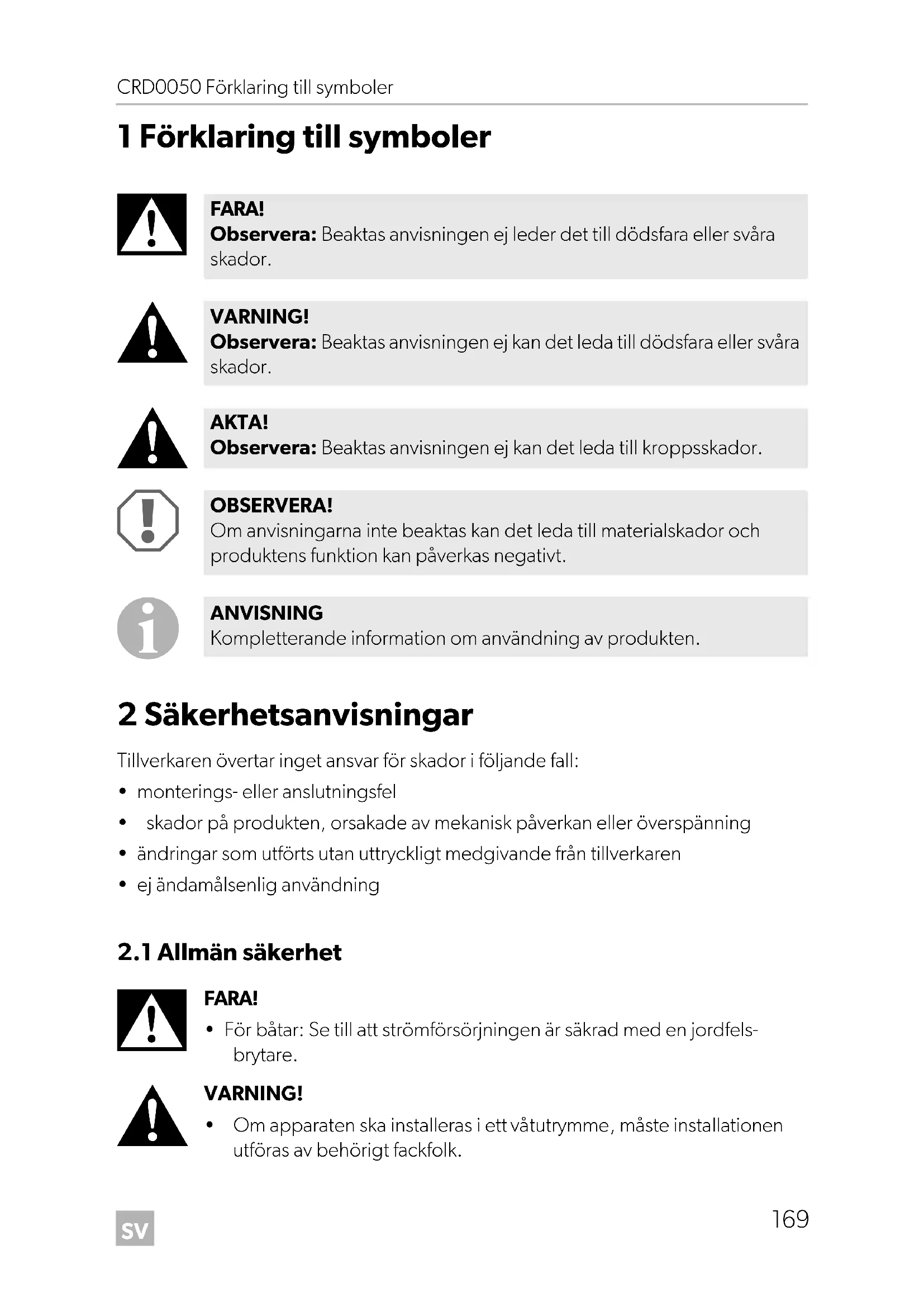

1 Förklaring till symboler

2 Säkerhetsanvisningar Tillverkaren övertar inget ansvar för skador i följande fall:

• monterings- eller anslutningsfel

• skador på produkten, orsakade av mekanisk påverkan eller överspänning

• ändringar som utförts utan uttryckligt medgivande från tillverkaren

• ej ändamålsenlig användning

• För båtar: Se till att strömförsörjningen är säkrad med en jordfels- brytare.

• Om apparaten ska installeras i ett våtutrymme, måste installationen utföras av behörigt fackfolk. FARA! Observera: Beaktas anvisningen ej leder det till dödsfara eller svåra skador. VARNING! Observera: Beaktas anvisningen ej kan det leda till dödsfara eller svåra skador. AKTA! Observera: Beaktas anvisningen ej kan det leda till kroppsskador. OBSERVERA! Om anvisningarna inte beaktas kan det leda till materialskador och produktens funktion kan påverkas negativt. ANVISNING Kompletterande information om användning av produkten. CRD0050--IO-16s.book Seite 169 Mittwoch, 16. August 2017 10:30 10SV Säkerhetsanvisningar CRD0050

• Om apparaten uppvisar synliga skador får den ej tas i drift.

• Om apparatens anslutningskabel skadas måste den, av säkerhetsskäl, bytas ut av tillverkaren, tillverkarens kundtjänst eller annan behörig person.

• Denna apparat får endast repareras av härför utbildad personal. Icke fackmässiga reparationer kan medföra allvarliga risker.

• Denna apparat kan användas av barn från 8 år samt personer med fysiska, sensoriska eller mentala funktionshinder eller oerfarenhet och ovetande under uppsikt av en ansvarig person eller om de har under- visats hur apparaten används på ett säkert sätt utan att faror uppstår.

• Rengöring och underhåll får inte genomföras av barn utan uppsikt.

• Barn bör hållas under uppsikt, så att de inte leker med apparaten.

• Förvara och använd apparaten utom räckhåll för barn under 8 år.

• Lagra inga ämnen som kan explodera i apparaten, som t.ex. spray- burkar med brännbar drivgas.

• Risk för klämskador! Håll fingrarna borta från gångjärnen.

• Livsmedel får endast förvaras i originalförpackningarna eller i andra lämpliga behållare.

• Jämför spänningsuppgifterna på typskylten med elförsörjningen på plats.

• Dra aldrig ut stickkontakten ur uttaget genom att dra i anslutnings- kabeln.

• När kylapparaten är ansluten till ett DC-uttag: Koppla bort kyl- apparaten och andra strömförbrukare från batteriet innan en batteri- laddare ansluts.

• När kylapparaten är ansluten till ett DC-uttag: Skilj apparaten från elnätet eller stäng av den när motorn stängs av. Annars kan batteriet urladdas.

• Kylapparaten är inte ämnad för lagring av frätande ämnen och ämnen som innehåller lösningsmedel.

• Se till att utloppsöppningen alltid är ren.

• Öppna aldrig kylkretsloppet.

• Se till att inte skada kylkretsloppet vid transport. Kylmedlet i kyl- kretsloppet är lättantändligt. Vid skador på kylkretsloppet: – Undvik öppen eld och gnistbildning. – Ventilera rummet noga.

• Ställ upp apparaten i ett torrt utrymme, se till att den skyddas mot vattenstänk.

2.2 Säkerhet under användning

• Ta inte tag i avskalade ledningar med händerna. Detta gäller framför allt vid drift med växelström.

• Kontrollera, innan apparaten tas i drift, att elkabeln och stickkontakten är torra.

• Om kylskåpet ska drivas med batteri: se till att batterisyran inte kan komma i kontakt med livsmedlen.

• Använd inga elektriska apparater för arbeten inne i kylapparaten. Undantag: apparaterna rekommenderas för sådan användning av till- verkaren.

• Ställ inte upp den i närheten av öppen eld eller andra värmekällor (värmeelement, starkt solljus, gasspisar osv.).

• Risk för överhettning! Se till att värmen som alstras under användningen kan avledas ordent- ligt. Apparaten måste ha tillräckligt stort avstånd till väggen/andra föremål, så att luften kan cirkulera fritt.

• Se till att ventilationsöppningarna inte täcks över.

• Fyll inte innerfacket med vätskor eller is.

• Doppa aldrig ned apparaten i vatten.

• Skydda apparaten och kablarna mot hetta och fukt.

• Se till att livsmedlen i kylskåpet inte vidrör väggarna i kylen. CRD0050--IO-16s.book Seite 171 Mittwoch, 16. August 2017 10:30 10SV Leveransomfattning CRD0050

3 Leveransomfattning 4Tillbehör 5 Ändamålsenlig användning Kylskåpet är avsett för kylning och djupfrysning av livsmedel.

Kyleffekten är optimal vid omgivningstemperaturer på mellan +16 °C och +38 °C samt vid en luftfuktighet på högst 90 %. Mängd Beteckning1Kylskåp1 BruksanvisningBeteckning Art.nrNätadapter MPS35 9103555825 OBSERVERA! Om apparaten ska användas för kylning av mediciner; kontrollera att kyleffekten är tillräcklig för de kylkrav som medicinerna ställer. CRD0050--IO-16s.book Seite 172 Mittwoch, 16. August 2017 10:30 10SV CRD0050 Teknisk beskrivning

6 Teknisk beskrivning CoolMatic CRD0050 kan kyla ner livsmedel och hålla dem kalla. I frysfacket kan varorna djupfrysas. Kyllådan kan dras ut med greppet och tas ut ur kylen för att rengöras. Distanshållare håller fast flaskor och dryckesförpackningar så att de inte kan falla omkull. Frysfacket kan tas ut. På så sätt kan kylutrymmet vid behov förstoras. Alla material i kylskåpet är ofarliga för livsmedel. Kylkretsen är underhållsfri. Apparaten kan anslutas till likström 12 V eller 24 V (t.ex. i husbilar, husvagnar eller på båtar). Med en likriktare (tillbehör) kan 12 resp. 24 V-kylskåpen anslutas till ett växelströmsuttag:

• Likriktare MPS35: för anslutning till ett 100 – 240 V-uttag Temperaturen ställs in steglöst genom en termostat.

Nr på bild 1, sida 3 Förklaring 1 Frysfack (uttagbart) 2 Kyllåda (uttagbart) 3 Fästspak för kyllåda Nr på bild 2, sida 3 Förklaring 1 Termostat 2 Grön lysdiod: drift 3 Röd lysdiod: fel 4 Innerbelysning CRD0050--IO-16s.book Seite 173 Mittwoch, 16. August 2017 10:30 10SV Ställa upp och ansluta kylskåpet CRD0050

7 Ställa upp och ansluta kylskåpet

7.1 Ställa upp kylskåpet

Kylskåpet är avsett för en omgivningstemperatur mellan +16 °C och +38 °C. Luftfuktigheten får inte överstiga 90 % under längre tid. Ställ upp kylskåpet i ett torrt, skyddat utrymme. Ställ det inte intill värmekällor som värmeelement, gasspisar, varmvattenrör etc. OBSERVERA! Säkerhetsanvisningar för installation på båtar Beakta följande anvisningar vid installation på båtar:

• Kylen klarar av en kortvarig krängning på upp till 30°. Se till att kylskå- pet är säkrat på ett sätt som motsvarar förhållandena på plats. Vänd dig till en installatör som är specialiserad på sådana installationer om du har frågor.

• Kylskåpet måste ställas upp på så sätt att den uppvärmda luften kan avledas ordentligt (uppåt eller åt sidorna, bild 3, sida 4).

• Kylskåpet är avsett för en omgivningstemperatur mellan +16 °C och +38 °C.

• Sörj för att strömförsörjningen är säkrad med en jordfelsbrytare! OBSERVERA!

• Apparaten ska, av säkerhetsskäl, sättas fast enligt beskrivningen i bruksanvisningen.

• Se till att öppningarna (ventilationsspringor etc.) på höljet och på insidan inte täcks över av några föremål.

• Kylskåpet är endast avsett för montering i ett inbyggnadsskåp. Efter monteringen får endast apparatens front vara tillgänglig.

• Vid fullständig inbromsning verkar starka krafter i körriktningen. Skador på kylen eller inuti fordonet förhindras om kylen inte installeras med framsidan i körriktningen. CRD0050--IO-16s.book Seite 174 Mittwoch, 16. August 2017 10:30 10SV CRD0050 Ställa upp och ansluta kylskåpet

Kylskåpet måste ställas upp på så sätt att den uppvärmda luften kan avledas ordentligt (uppåt eller åt sidorna). Sörj för tillräcklig ventilation (bild 3, sida 4). Under normal drift uppstår det kondensvatten i kylskåpet, som kan ledas ut via två avlopp. När apparaten levereras är avloppen tillslutna. De två avloppen finns på apparatens baksida och undersida (bild 4, sida 4). ➤ Välj det avlopp som passar bäst på uppställningsplatsen och ta bort täcklocket från detta avlopp. ➤ Stick in ett spetsigt föremål (t.ex. en skruvmejsel) ca 25 till 30 mm i avloppet för att öppna det helt (innervägg/botten). ➤ Ta bort uppsamlingsbehållaren (bild 5 1, sida 5). ➤ Anslut en slang (bild 6 2, sida 5) till anslutningen (bild 6 1, sida 5).

7.2 Ansluta kylskåpet

Ansluta kylskåpet till likström Kylskåpen kan anslutas till 12 V eller 24 V-likspänning.

➤ Bestäm kabelarean passande till kabellängden, se bild 7, sida 5. Teckenförklaring till bild 7, sida 5 Nr på bild 3, sida 4 Förklaring 1 Kall tilluft 2 Varm avluft 3 Kondensor 4 Avstånd uppåt, om inte tillräckligt med luft kan cirkulera uppåt eller på sidorna OBSERVERA! För att undvika spänningsförluster och effektförluster ska kabeln vara så kort som möjligt och utan avbrott. Undvik därför extra brytare, kontakter och förgreningsdosor. Koordinataxel Betydelse Enhet lKabellängd m ∅ Kabelarea mm² CRD0050--IO-16s.book Seite 175 Mittwoch, 16. August 2017 10:30 10SV Ställa upp och ansluta kylskåpet CRD0050

➤ Kontrollera att driftspänningen och batterispänningen stämmer överens innan kylskåpet tas i drift (se typskylten). ➤ Anslut kylskåpet – om möjligt direkt till batteripolerna eller – till ett 12 Vg eller 24 Vg-uttag. Säkra pluskabeln med 15 A (vid 12 V) resp. 7,5 A (vid 24 V) (bild 8 1, sida 6). ➤ Koppla samman den röda kabeln (bild 8 rt, sida 6) med batteriets pluspol. ➤ Koppla samman den svarta kabeln (bild 8 sw, sida 6) med batteriets minuspol.

Kylskåpet har ett elektroniskt skydd mot omvänd polaritet, som skyddar kylskåpet mot kortslutning och omvänd polaritet vid batterianslutning. Som skydd för batteriet stängs kylskåpet av automatiskt om spänningen inte längre räcker till (se nedanstående tabell). Ansluta kylskåpet till växelström (tillbehör)

Du kan ansluta kylskåpen till växelspänning på 100 – 240 Vw om du använder likriktaren MPS35 (tillbehör). OBSERVERA! Beakta polariteten. OBSERVERA! Koppla bort kylskåpet och andra elförbrukare från batteriet innan en batteriladdare ansluts till batteriet. Överspänning kan skada elektroniken. 12 V 24 V Frånkopplingsspänning 10,4 V 22,8 V Återinkopplingsspänning 11,7 V 24,2 V FARA! Livsfara!

• Tag inte i brytare eller kontakter med våta händer eller om du står på fuktigt underlag.

• Om kylskåpet används på en båt och ansluts till växelspänningsnätet på land måste en jordfelsbrytare installeras mellan växelspänningsnätet och kylen. Kontakta en behörig elektriker. CRD0050--IO-16s.book Seite 176 Mittwoch, 16. August 2017 10:30 10SV CRD0050 Använda kylskåpet

Likriktaren MPS35 har en prioritetskoppling som skonar det anslutna batteriet. Vid 100 – 240 Vw-nätanslutning kopplar likriktaren automatiskt om från batteridrift till nätdrift. När 100 – 240 Vw-nätet kopplas bort kopplar likriktaren automatiskt om till batteridrift igen. Nätdrift via likriktaren har alltid prioritet framför batteridrift. Ansluta kylskåpet till växelspänning: ➤ Sätt fast likriktaren på härför avsett ställe på kylskåpets baksida, se bilden (bild 9, sida 6). ➤ Säkra växelströmskretsen med en trög säkring (250 V/4 A) (bild 9 3, sida 6). ➤ Anslut likriktaren som på bild 0, sida 7. ➤ Anslut kylskåpet till likriktaren (bild 0 2, sida 7): – röd kabel: batteriets pluspol – svart kabel: batteriets minuspol ➤ Anslut kontakten till AC-uttaget (bild 0 1, sida 7). 8 Använda kylskåpet

8.1 Tips för energibesparing

• Välj en uppställningsplats med god ventilation som är skyddad mot direkt solljus.

• Låt varm mat svalna innan den läggs in i kylapparaten.

• Öppna inte kylapparaten oftare än nödvändigt.

• Låt inte kylskåpsdörren stå öppen längre än nödvändigt.

• Tag regelbundet bort damm och smuts från kondensorn. ANVISNING Innan kylskåpet tas i drift ska det, av hygieniska skäl, torkas av in- och utvändigt med en fuktig trasa (se även kapitel ”Rengöring och skötsel” på sidan 181). CRD0050--IO-16s.book Seite 177 Mittwoch, 16. August 2017 10:30 10SV Använda kylskåpet CRD0050

8.2 Använda kylskåpet

I kylskåpet kan färska matvaror förvaras (konserveras). I frysfacket kan dessutom djupfrysta livsmedel förvaras och färska varor djypfrysas.

➤ Slå på kylskåpet genom att vrida termostaten (bild 2 1, sida 3) åt höger.

Ställa in temperaturen Temperaturen ställs in steglöst med termostaten. ➤ Slå på kylskåpet genom att vrida termostaten (bild 2 1, sida 3) åt höger. Den inbyggda termostaten reglerar temperaturen enligt följande:

• 1 = lägsta kyleffekt

• 7 = högsta kyleffekt

• Använd inga elektriska apparater för arbeten i kylboxen. Undantag: apparaterna är godkända för sådan användning av tillverkaren.

• Se till att vätskor eller matvaror i glasbehållare inte kyls ned för mycket. Vätskor expanderar under frysning. Glasbehållarna kan då gå sönder.

• Livsmedel får endast förvaras i originalförpackningarna eller i andra lämpliga behållare.

• Se till att det endast finns föremål resp. varor i kylskåpet som får kylas till den inställda temperaturen. ANVISNING När kylskåpet har slagits på tar det ung 60 s tills kompressorn startar. ANVISNING Kyleffekten kan påverkas av

Förvara livsmedel I kylen kan livsmedel förvaras (konserveras). För det mesta anges hållbarhetstiden på förpackningarna.

➤ Beakta ”bäst före”-datum och temperaturuppgifter på förpackningarna. ➤ Beakta följande anvisningar vid förvaring: – Frys aldrig halvtinade eller upptinade varor igen; använd dem så snart som möjligt. – Slå in varorna i aluminium- eller plastfolie och lägg dem i passande behållare med lock. Därigenom bevaras aromen och konsistensen bättre; varorna håller sig längre. Ta ut kyllådan ➤ Dra ut kyllåden till stoppläget. ➤ Tryck fästspaken ppåt för att lossa låsmekanism. ➤ Dra ut kyllådan. Ta ut frysfacket ➤ Öppna locket på frysfacket och ställ det vågrätt. ➤ Lossa kedjan från fästet. ➤ Dra bort locket utåt. Fackets golv dras också ut. OBSERVERA! Ställ inte in varm mat i kylen. Ställ inte glasbehållare med vätska i frysfacket. ANVISNING Förvara alltid livsmedel som lätt tar åt sig lukter och smak, samt vätskor och produkter med hög alkoholhalt i täta behållare. CRD0050--IO-16s.book Seite 179 Mittwoch, 16. August 2017 10:30 10SV Använda kylskåpet CRD0050

Frosta av kylen Det finns två sätt att ta bort kodensvattnet ur kylskåpet:

• Avleda direkt: Ta bort uppsamlingsbehållaren (bild 5 1, sida 5). Anslut en slang (bild 6 2, sida 5) till anslutningen (bild 6 1, sida 5).

• Samla upp i uppsamlingsbehållaren: Töm uppsamlingsbehållaren (bild 5 1, sida 5) vid behov. Tina upp frysfacket

Avfrosta: ➤ Tag ut varorna. ➤ Lagra dem vid behov i ett annat kylskåp, så att de förblir kalla. ➤ Ställ termostaten (bild 2 1, sida 3) på ”0”. ➤ Låt dörren vara öppen.

Kylskåpet har en låsmekanism (bild a 1, sida 7) som även fungerar som transportsäkring. Följande inställningar är möjliga:

• Lock (vrid ratten till höger stoppläge): Lådan är stängd och säkrad. Öppna lådan: dra handtaget uppåt och dra ut lådan.

• Vent (vrid ratten till vänster stoppläge): Lådan är lite öppen, i fixerat läge. Ställ Lådan i det här läget om kylskåpet t.ex. ska stå oanvänt under en längre tid. OBSERVERA! Avlägsna aldrig isbeläggningar eller fastfrysna föremål med mekaniska verktyg. OBSERVERA! Låsmekanism får endast justeras när lådan är öppen. Om den justeras när lådan är stängd kan apparaten skadas. CRD0050--IO-16s.book Seite 180 Mittwoch, 16. August 2017 10:30 10SV CRD0050 Rengöring och skötsel

8.4 Stänga av och ta kylskåpet ur bruk

Om kylskåpet ska stå oanvänt under en längre tid: ➤ Ställ termostaten (bild 2 1, sida 3) på ”0”. Kylen är helt avstängd först när ett klick hörs. ➤ Lossa anslutningskabeln från batteriet eller dra ut växelströmskabelns kontakt från likriktaren. ➤ Rengör kylskåpet (se kapitel ”Rengöring och skötsel” på sidan 181). ➤ Vrid låsratten (bild a 1, sida 7) till vänster stoppläge (”Vent”). ➤ Stäng dörren så att den hakar fast. ✓ Dörren är lite öppen; på så sätt förhindrar man att det bildas störande lukt. 9 Rengöring och skötsel

➤ Rengör kylskåpet regelbundet/vid behov med en fuktig trasa. ➤ Se till att det inte kommer in vatten i tätningarna. Elektroniken kan skadas. ➤ Torka av kylskåpet med en trasa efter rengöringen. VARNING! Koppla alltid bort apparaten från elnätet före rengöring och skötsel. OBSERVERA! Risk för skador!

• Rengör aldrig kylapparaten under rinnande vatten eller i diskvatten.

• Använd inga skarpa rengöringsmedel eller hårda föremål vid rengöring, det kan skada kylapparaten.

• Avlägsna aldrig isbeläggningar eller fastfrysna föremål med hårda eller vassa/spetsiga verktyg. CRD0050--IO-16s.book Seite 181 Mittwoch, 16. August 2017 10:30 10SV Garanti CRD0050

10 Garanti Den lagstadgade garantitiden gäller. Om produkten är defekt: kontakta tillverkarens kontor i ditt land (adresser, se bruksanvisningens baksida) eller återförsäljaren. Vid reparations- resp. garantiärenden ska följande skickas med:

• en kopia på fakturan med inköpsdatum,

➤ Lämna om möjligt förpackningsmaterialet till återvinning.

När produkten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren. VARNING! Barnfälla! Innan det gamla kylskåpet omhändertas:

• Låt hyllorna vara kvar i kylskåpet så att barn inte kan klättra in i skåpet. CRD0050--IO-16s.book Seite 182 Mittwoch, 16. August 2017 10:30 10SV CRD0050 Åtgärder vid störningar

12 Åtgärder vid störningar Den röda lysdioden (bild 2 3, sida 3) Vid fel lyser den röda lysioden flera gånger efter varandra. Hur många gånger den lyser beror på typen av fel. Lysdioden lyser en kvarts sekund. Efter blinkningarna följer en paus. ”Felblinkningarna” upprepas var fjärde sekund. Temperaturen i kylen är för låg när reglaget står på ”1” Antal ljuspulser Fel Möjlig orsak 1 Försörjningsspänning Försörjningsspänningen ligger utanför det inställda området. 2 Fläkt-överström Fläkten belastar elektronikenheten med mer än 1 A. 3 Motorn startar inte Rotorn har fastnat. För högt differenstryck i kylsystemet (> 5 bar). 4 För lågt varvtal Om kylsystemet belastas för mycket kan motorns min varvtal på 1850 min

inte upprätthållas 5 Övertemperatur, elektronik- enhet Elektronikenheten blir för varm om kylsystemet belastas för mycket eller vid för hög temperatur. Störning Möjlig orsak Lösning Kompressorn är ständigt igång Termostaten defekt Byt ut termostaten Kompressorn är igång för länge Stora mängder i frysfacket – CRD0050--IO-16s.book Seite 183 Mittwoch, 16. August 2017 10:30 10SV Åtgärder vid störningar CRD0050

Kompressorn går inte (batterianslutning) Störning Möjlig orsak Lösning

= 0 V Avbrott, anslutningskabeln batteri – elektronik Anordna anslutningen Huvudbrytare defekt (i förekommande fall) Byt huvudbrytare Extra säkring utlöst (om sådan finns) Byt ut säkringen

Batterispänningen är för låg Ladda batteriet Startförsök med

Lös kabelanslutning Dålig kontakt (korrosion) Anordna anslutningen Batterikapaciteten är för dålig Byt batteri För liten kabelarea Byt kabel (bild 7, sida 5) Startförsök med

Omgivningstemperaturen är för hög – Otillräcklig luftning/ventilation Flytta kylskåpet Kondensorn nedsmutsad Rengör kondensorn Elektriskt avbrott i kompressorn mellan stiften Kompressorn defekt Reperationer får endast utföras av auktoriserad kundservice.

Spänning mellan elektronikens plus och minus

Kompressorn går inte (anslutning till växelspänning) Kylförmågan försämrad, innertemperaturen stiger Ovanliga ljud Störning Möjlig orsak Lösning Ingen spänning Brott på anslutningsledningen Anordna anslutningen Huvudbrytare defekt (i förekom- mande fall) Byt huvudbrytare Extra säkring utlöst (om sådan finns) Byt ut säkringen Spänning finns, men kompressorn går inte Omgivningstemperaturen är för hög – Otillräcklig luftning/ventilation Flytta kylskåpet Kondensorn nedsmutsad Rengör kondensorn Elektriskt avbrott i kompressorn mellan stiften Kompressorn defekt Reperationer får endast utföras av auktoriserad kundservice. Störning Möjlig orsak Lösning Kompressorn är igång för länge/oavbrutet Omgivningstemperaturen är för hög – Otillräcklig luftning/ventilation Flytta kylskåpet Kondensorn nedsmutsad Rengör kondensorn Fläkt defekt Byt fläkt Kompressorn går sällan igång Batterikapaciteten är uttömd Ladda batteriet Störning Möjlig orsak Lösning Högt brummande En konstruktionsdel på kylkretsloppet kan inte svänga fritt (stöter mot väggen) Böj ut delen försiktigt Främmande föremål mellan kylmaskinen och väggen Tag bort föremålet Oljud från fläkten – CRD0050--IO-16s.book Seite 185 Mittwoch, 16. August 2017 10:30 10SV Tekniska data CRD0050

13 Tekniska data Kylkretsen innehåller R134a. Innehåller fluorerade växthusgaser Hermetiskt sluten utrustning CoolMatic CRD0050 Anslutningsspänning: 12 Vg/24 Vg Nominell ström: 5,9 A vid 12 Vg 2,5 A vid 24 Vg Kyleffekt: Kylfack: Frysfack: +2 °C till +12 °C –15 °C till –7 °C Kategori: Med frysfack: Kategori 5 (Kylskåp med tvåstjärnigt fack) Uttaget frysfack: Kategori 1 (Kylskåp med en eller flera lagerytor) Energiförbrukning: 31,2 Ah/24h Nyttovolym: Frysfack: 46,7 l 6 l Klimatklass: ST Omgivningstemperatur: +16 °C till +38 °C Luftfuktighet: upp till 90 % Kortvarig krängning: maximalt 30° Ljudemission: 46 dBA Mängd kylvätska: 55 g Motsvarande CO
