NÁVOD K OBSLUZE CoolMatic CRD 50 DOMETIC

• Odtokový otvor vždy udržiavajte čistý.

• Teplé jedlá nechajte najprv ochladit’, pokým ich budete v zariadení udržiavat’ studené.

• Kondenzátor v pravidelných intervaloch zbavte prachu a nečistôt.

ZAP Zapínacie napätie elektroniky

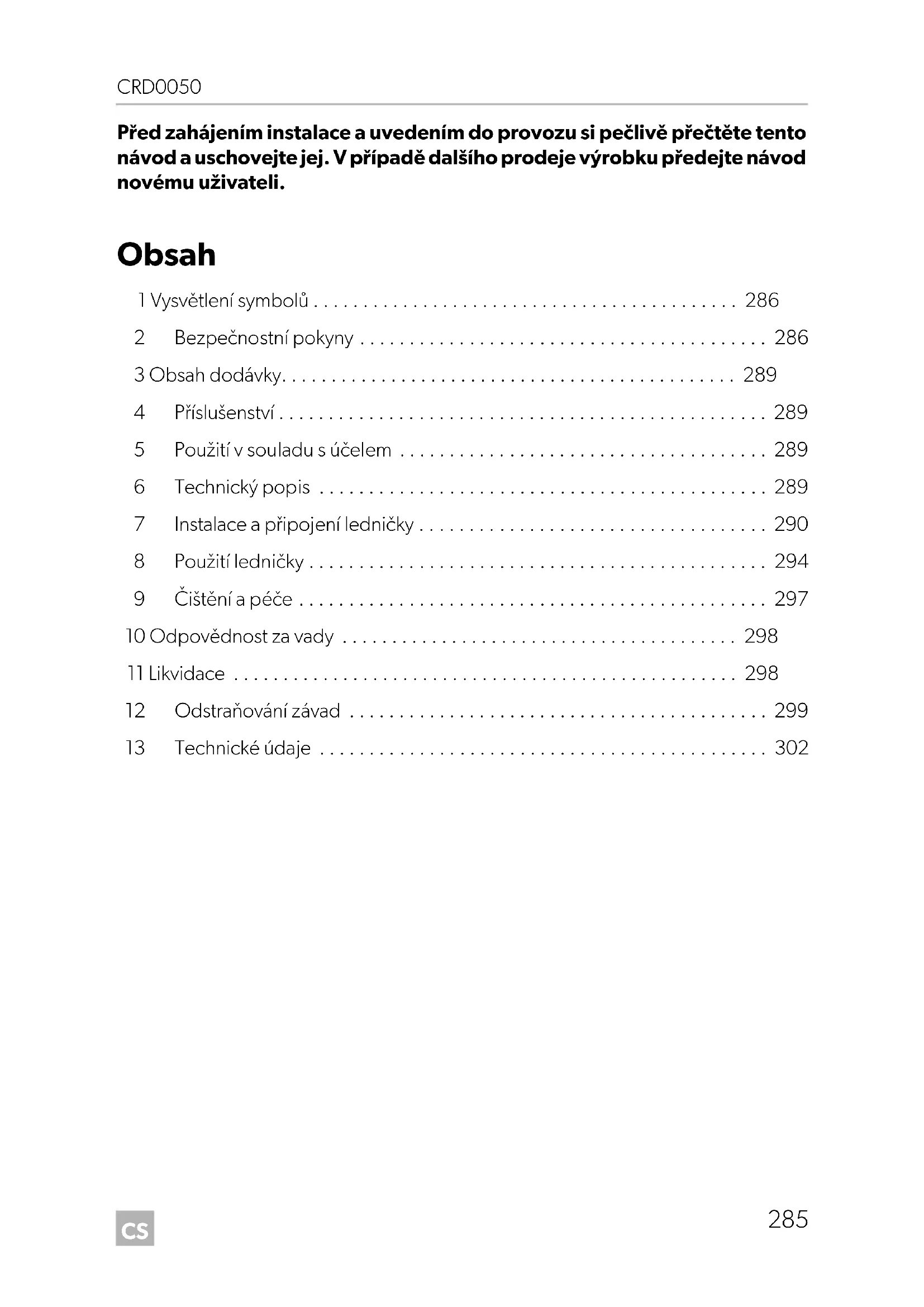

• Před zahájením instalace a uvedením do provozu si pečlivě přečtěte tento návod a uschovejte jej. V případě dalšího prodeje výrobku předejte návod novému uživateli. Obsah 1 Vysvětlení symbolů p. 286
• 2 Bezpečnostní pokyny p. 286
• 3 Obsah dodávky p. 289
• 4 Příslušenství p. 289
• 5 Použití v souladu s účelem p. 289
• 6 Technický popis p. 289
• 7 Instalace a připojení ledničky p. 290
• 8 Použití ledničky p. 294
• 9 Čištění a péče p. 297
• 10 Odpovědnost za vady p. 298
• 11 Likvidace p. 298
• 12 Odstraňování závad p. 299
• 13 Technické údaje CRD0050--IO-16s.book Seite 285 Mittwoch, 16. August 2017 10:30 10CS Vysvětlení symbolů CRD0050 p. 302

1 Vysvětlení symbolů

2 Bezpečnostní pokyny V následujících případech nepřebírá výrobce žádné záruky za škody:

• Chybná montáž nebo chybné připojení

• Poškození výrobku působením mechanických vlivů a přepětí

• Změna výrobku bez výslovného souhlasu výrobce

• Použití k jiným účelům, než jsou popsány v tomto návodu

2.1 Obecná bezpečnost

• Na člunech a lodích: Při použití síťového napájení je nezbytné, aby byl napájecí zdroj chráněn spínačem FI.

• Instalaci ve vlhkých prostorech smí provést pouze odborník.

• V případě, že je přístroj viditelně poškozen, nesmíte jej používat. NEBEZPEČÍ! Bezpečnostní pokyny: Následkem nedodržení pokynů jsou smrtelná nebo vážná zranění. VÝSTRAHA! Bezpečnostní pokyny: Následkem nedodržení pokynů mohou být smrtelná nebo vážná zranění. UPOZORNĚNÍ! Bezpečnostní pokyny: Následkem nedodržení mohou být úrazy. POZOR! Nedodržení pokynů může mít za následek hmotné škody a narušení funkce výrobku. POZNÁMKA Doplňující informace týkající se obsluhy výrobku. CRD0050--IO-16s.book Seite 286 Mittwoch, 16. August 2017 10:30 10CS CRD0050 Bezpečnostní pokyny

• Pokud je přívodní kabel přístroje poškozen, musíte jej nechat vyměnit výrobcem, jeho servisním centrem nebo jinou kvalifikovanou osobou tak, aby nemohlo dojít k jakémukoliv ohrožení.

• Opravy tohoto výrobku smějí provádět pouze odborníci. Nesprávně provedené opravy mohou být zdrojem značných rizik.

• Tento přístroj mohou používat děti od 8 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi, nebo osoby s nedostatkem zkušeností a znalostí, pokud budou pod dozorem, nebo pokud byly poučeny o bezpečném použití přístroje a rozumějí nebezpečím, které z použití výrobku vyplývají.

• Čištění a běžnou údržbu nesmějí provádět děti bez dozoru.

• Děti musejí být pod dohledem tak, aby si s výrobkem nehrály.

• Přístroj používejte a skladujte mimo dosah dětí mladších 8 let.

• Neskladujte v přístroji výbušné látky, jako např. spreje s hnacím ply- nem.

• Nebezpečí přivření! Nesahejte do závěsu.

• Skladujte potraviny pouze v originálním balení nebo ve vhodných nádobách.

• Porovnejte údaj o napětí na typovém štítku se stávajícím zdrojem napájení.

• Nikdy nevytahujte zástrčku ze zásuvky tahem za přívodní kabel.

• Pokud je chladnička připojena k zásuvce stejnosměrného proudu: Odpojte chladničku a jiné spotřebiče od baterie dříve, než je připojíte k nabíječce.

• Pokud je chladnička připojena k zásuvce stejnosměrného proudu: Po vypnutí motoru přerušte spojení nebo vypněte chladničku. V opačném případě může dojít k vybití baterie.

• Chladnička není vhodná ke skladování leptavých látek nebo látek obsahujících rozpouštědla.

• Udržujte odtokový otvor vždy čistý.

• Nikdy neotevírejte chladicí okruh.

• Nikdy nepřepravujte přístroj ve vodorovné poloze, aby z kompresoru nemohl vytéct olej. CRD0050--IO-16s.book Seite 287 Mittwoch, 16. August 2017 10:30 10CS Bezpečnostní pokyny CRD0050

• Dávejte při přepravě pozor, abyste nepoškodili chladicí okruh. Chladivo v chladicím okruhu je vysoce hořlavé. Při poškození chladicího okruhu: – Pozor na otevřený oheň a jiskření. – Dobře větrejte místnost.

• Umístěte přístroj na suchém místě chráněním před stříkající vodou.

2.2 Bezpečnost za provozu přístroje

• Nikdy se nedotýkejte odizolovaných vodičů. To platí především pro provoz v síti se střídavým napětím.

• Před uvedením do provozu zkontrolujte, zda jsou přívodní kabel a zástrčka suché.

• V případě připojení přístroje k baterii zajistěte, aby se do kontaktu s kyselinou z baterie nedostaly žádné potraviny.

• Nepoužívejte uvnitř chladničky žádné elektrické přístroje, pouze pokud jsou k tomu takové přístroje doporučeny výrobcem.

• Neinstalujte přístroj v blízkosti otevřeného ohně nebo jiných tepelných zdrojů (topení, přímé sluneční záření, plynová kamna apod.).

• Nebezpečí přehřátí! Vždy dbejte, aby bylo teplo, vznikající za provozu zařízení, dostatečně odváděno. Zajistěte, aby byl přístroj postaven v dostatečné vzdále- nosti od stěn nebo předmětů tak, aby mohl vzduch cirkulovat.

• Pamatujte, že nesmějí být zakryty větrací otvory.

• Do vnitřní nádoby nelijte žádné kapaliny ani do ní nedávejte led.

• Nikdy neponořujte přístroj do vody.

• Chraňte přístroje a kabely před horkem a vlhkem.

• Pozor, aby se potraviny nedotýkaly stěn chladicího prostoru. CRD0050--IO-16s.book Seite 288 Mittwoch, 16. August 2017 10:30 10CS CRD0050 Obsah dodávky

3 Obsah dodávky 4Příslušenství 5 Použití v souladu s účelem Lednička je vhodná ke chlazení potravin a k jejich hlubokému zchlazení.

Optimální chladicí výkon je zajištěn za okolních teplot +16 °C až +38 °C a za vlhkosti vzduchu maximálně 90 %. 6Technický popis CoolMatic CRD0050 jsou určeny k chlazení potravin a jejich udržování v chlazeném stavu. Mrazicí box je určen k hlubokému zchlazení. Chladicí zásuvku můžete vytáhnout za madlo a při čištění ji můžete kompletně vytáh- nout z prostoru ledničky. Distanční držáky zajišťují láhve nebo nápoje při vytahování před převrácením. Mrazicí box lze vytáhnout. Můžete tak podle potřeby zvětšit chladicí prostor. Veškeré materiály chladničky jsou pro potraviny neškodné. Chladicí okruh nevyža- duje žádnou údržbu. Přístroj je vhodný k použití se stejnosměrným napětím 12 V nebo 24 V (např. v obytných automobilech, obytných přívěsech nebo na lodích). Množství Název1 Lednička1 Návod k obsluzeNázev Č. výrobkuSíťový adaptér MPS35 9103555825 POZOR! Pokud chcete chladit léky zkontrolujte, zda chladicí výkon přístroje odpovídá požadavkům na skladování příslušného léčiva. CRD0050--IO-16s.book Seite 289 Mittwoch, 16. August 2017 10:30 10CS Instalace a připojení ledničky CRD0050

Pomocí usměrňovače (příslušenství) můžete připojit ledničky 12 nebo 24 V k síti střídavého proudu:

• Usměrňovač MPS35: K použití na síti 100 – 240 V Pomocí termostatu můžete plynule nastavovat požadovanou teplotu.

6.1 Přehled přístroje

7 Instalace a připojení ledničky

Č.obr. 1, strana 3 Vysvětlení 1 Mrazicí box (odnímatelný)2 Chladicí zásuvka (odnímatelná)3 Upevňovací páka chladicí zásuvky Č.obr. 2, strana 3 Vysvětlení 1 Regulátor teploty2 Zelená kontrolka LED (provoz)3 Červená kontrolka LED (závada)4 Vnitřní osvětlení POZOR! Bezpečnostní pokyny k instalaci na lodích Především při instalaci na lodích dodržujte následující pokyny:

• Chladnička je konstruována pro krátkodobý náklon až 30°. Při insta- laci lednice pamatujte, že přístroj musí být z tohoto důvodu zajištěn. V případě dotazů, které se týkají instalace, kontaktujte příslušný spe- cializovaný servis.

• Instalujte lednici tak, aby bylo možné dobře odvádět zahřátý vzduch (buď nahoru nebo do stran, viz obr. 3, strana 4).

• Přístroj je určen pro okolní teploty v rozmezí +16 °C až +38 °C.

• Při použití síťového napájení je nezbytné, aby byl napájecí zdroj chráněn spínačem FI! CRD0050--IO-16s.book Seite 290 Mittwoch, 16. August 2017 10:30 10CS CRD0050 Instalace a připojení ledničky

7.1 Instalace ledničky

Přístroj je určen pro okolní teploty v rozmezí +16 °C až +38 °C. Za trvalého provozu nesmí vlhkost vzduchu přesáhnout 90 %. Umístěte chladničku na suchém chráněním místě. Neinstalujte výrobek vedle zdrojů tepla, jakými jsou topení, plynové vařiče, rozvody teplé vody apod. Instalujte lednici tak, aby bylo možné dobře odvádět zahřátý vzduch (buď nahoru nebo do stran). Zajistěte proto dostatečné větrání (obr. 3, strana 4). Kondenzát, který vzniká za běžného provozu ledničky, můžete odvádět dvěma odtoky v přístroji. Při dodání výrobku jsou tyto odtoky uzavřeny. Oba odtoky jsou umístěny na zadní straně a na spodní straně přístroje (obr. 4, strana 4). ➤ Vyberte odtok kondenzátu, který je vhodný vzhledem k místu instalace aodstraňte zněj víčko. ➤ Ostrým předmětem (např. šroubovákem) prorazte do hloubky cca 25 až 30 mm tak, abyste otevřeli odtok z vnitřní strany přístroje. ➤ Odstraňte sběrnou nádobu (obr. 5 1, strana 5). ➤ Připojte hadici (obr. 6 2, strana 5) k vypouštěcímu hrdlu (obr. 6 1, strana 5). POZOR!

• Upevněte přístroj tak, jak je popsáno v návodu k obsluze. Zabráníte tak ohrožení.

• Udržujte otvory (ventilační otvory apod.) na skříni ledničky nebo ve struktuře vnitřní instalace volné, nezastavěné.

• Lednička je výhradně vhodná k instalaci do kuchyňské linky. Po instalaci musí být přístupná pouze čelní strana přístroje.

• Při plném brzdění působí velké síly ve směru jízdy. Aby nedošlo k poškození chladicího zařízení a vnitřního prostoru vozidla, nemělo by být chladicí zařízení instalováno čelní stranou ve směru jízdy. Č.obr. 3, strana 4 Vysvětlení 1 Studený přiváděný vzduch 2 Teplý odpadní vzduch 3 Kondenzátor 4 Horní vzdálenost, pokud nemůže nahoru nebo do stran cirkulovat dostatek odpadního vzduchu CRD0050--IO-16s.book Seite 291 Mittwoch, 16. August 2017 10:30 10CS Instalace a připojení ledničky CRD0050

7.2 Připojení ledničky

Připojení ledničky ke stejnosměrnému proudu Ledničky můžete používat v rámci stejnosměrného napětí 12 V nebo 24 V.

➤ Stanovte potřebný průřez kabelu v závislosti na délce kabelu podle obr. 7, strana 5. Legenda k obr. 7, strana 5

➤ Zkontrolujte před uvedením přístroje do provozu, zda se shoduje provozní napětí s napětím baterie (viz typový štítek). ➤ Připojte ledničku – pokud možno přímo k pólům baterie nebo – k zásuvce 12 V DC nebo 24 V DC. Jistěte kladný vodič pojistkou 15 A (pro 12 V) nebo 7,5 A (pro 24 V) (obr. 8 1, strana 6). ➤ Propojte červený kabel (obr. 8 rt, strana 6) s kladným pólem baterie. ➤ Propojte černý kabel (obr. 8 sw, strana 6) se záporným pólem baterie.

POZOR! Z důvodu zabránění ztrát napětí a výkonu používejte co nejkratší nepřerušovaný kabel. Ze stejného důvodu nepoužívejte další spínače, zástrčky nebo zásuvkové rozbočky. Souřadnicová osa Význam Jednotka lDélka kabelu m ∅ Průřez kabelu mm POZOR! Dodržujte správnou polaritu. POZOR! Odpojte výrobek a ostatní spotřebiče od baterie dříve, než připojíte baterii k rychlonabíječce. Přepětí může poškodit elektronické systémy přístrojů. CRD0050--IO-16s.book Seite 292 Mittwoch, 16. August 2017 10:30 10CS CRD0050 Instalace a připojení ledničky

Z bezpečnostních důvodů je lednička vybavena elektronickou ochranou proti přepólování, která chrání výrobek před přepólováním při připojování baterie a před zkratem. Z důvodu ochrany baterie se lednička vždy automaticky vypne, jakmile je napětí nedostatečné (viz následující tabulka). Připojení ledničky ke střídavému proudu (připojení)

Chladničky můžete připojit ke střídavému napětí 100 – 240 Vg vpřípadě, že používáte usměrňovač MPS35 (příslušenství). Usměrňovač MPS35 je vybaven prioritním spínačem, který chrání připojenou baterii. V případě síťové přípojky 100 – 240 Vg přepne usměrňovač automaticky z napájení z baterie na síťový provoz. Jakmile je odpojena síť 100 – 240 Vg, přepne síťový usměrňovač automaticky opět do režimu napájení z baterie. Síťový provoz z usměrňovače má vždy prioritu před napájením z baterie. Při připojování ledničky ke střídavému napětí postupujte takto: ➤ Upevněte usměrňovač na určené místo za ledničkou tak, jak je vidět na obrázku (obr. 9, strana 6). ➤ Zajistěte okruh střídavého proudu pojistkou s pomalou reakcí (250 V/4 A) (obr. 9 3, strana 6). ➤ Připojte usměrňovač podle obr. 0, strana 7. ➤ Připojte chladničku k usměrňovači (obr. 0 2, strana 7): – Červený kabel: Kladný pól baterie – Černý kabel: Záporný pól baterie ➤ Zapojte zástrčku do zásuvky AC (obr. 0 1, strana 7). 12 V 24 V Vypínací napětí 10,4 V 22,8 V Napětí k zapnutí 11,7 V 24,2 V NEBEZPEČÍ! Nebezpečí života!

• Nikdy nemanipulujte se zástrčkami a spínači s mokrýma rukama nebo pokud stojíte v mokru.

• Pokud používáte ledničku na palubě lodi, která je připojena ke střídavému napětí na souši, musíte vždy instalovat mezi síť a ledničku ochranný vypínač FI. Poraďte se s odborníkem. CRD0050--IO-16s.book Seite 293 Mittwoch, 16. August 2017 10:30 10CS Použití ledničky CRD0050

8.1 Tipy k úspoře energie

• K používání vyberte dobře větrané místo chráněné před slunečním zářením.

• Teplé pokrmy nechejte před uložením do chladničky vychladnout.

• Neotevírejte chladničku častěji, než je nezbytně nutné.

• Nenechávejte chladničku otevřenou déle, než je nezbytně nutné.

• Odmrazte ledničku, jakmile se vytvoří vrstva ledu.

• Zabraňte vzniku zbytečně nízkých vnitřních teplot.

• Pravidelně čistěte kondenzátor od nečistot a prachu.

8.2 Použití ledničky

Lednička umožňuje uchovávání čerstvých potravin. Kromě toho můžete v mrazicím boxu uchovávat hluboce zchlazené potraviny a zmražovat čerstvé potraviny.

➤ Ledničku zapnete přepnutím regulátoru teploty (obr. 2 1, strana 3) doprava.

POZNÁMKA Dříve než uvedete novou ledničku do provozu, musíte ji z hygienických důvodů očistit vlhkou utěrkou jak zevnitř, tak zvenčí (viz též kap. „Čištění a péče“ na stranì 297). POZOR!

• Nepoužívejte uvnitř chladničky žádné elektrické přístroje. Výjimkou jsou přístroje, které jsou k tomu výrobcem určeny.

• Nechlaďte nápoje nebo pokrmy ve skleněných nádobách na příliš nízkou teplotu. Při zmrznutí zvětšují nápoje nebo tekuté potraviny svůj objem. Následkem může být poškození nebo zničení skleněných nádob.

• Skladujte potraviny pouze v originálním balení nebo ve vhodných nádobách.

• Dbejte, aby byly v ledničce skladovány pouze předměty nebo potraviny, které je dovoleno chladit na nastavenou teplotu. POZNÁMKA Po zapnutí ledničky dojde k zapnutí kompresoru zhruba za 60 s. CRD0050--IO-16s.book Seite 294 Mittwoch, 16. August 2017 10:30 10CS CRD0050 Použití ledničky

Nastavení teploty Teplotu můžete nastavovat plynule pomocí regulátoru teploty. ➤ Ledničku zapnete přepnutím regulátoru teploty (obr. 2 1, strana 3) doprava. Integrovaný termostat reguluje teplotu takto:

• 1 = nejnižší chladicí výkon

• 7 = nejvyšší chladicí výkon

Uchovávání potravin V chladicím prostoru můžete uchovávat potraviny. Doba skladování potravin je zpra- vidla uvedena na balení.

➤ Dodržujte informace o teplotách a trvanlivosti, uvedené na balení uchovávaných potravin. ➤ Dodržujte při skladování následující pokyny: – V žádném případě znovu nezmrazujte výrobky, které jste právě rozmrazili, nebo které rozmrzly, ale co nejdříve je spotřebujte. – Zabalte potraviny do hliníkových nebo polyetylenových fólií a uložte je do vhodné nádoby s víkem. Lépe tak uchováte aroma, obsah a čerstvost. Vyjmutí chladicí zásuvky ➤ Vytáhněte chladicí zásuvku až na doraz. ➤ Zatlačte upevňovací páčku nahoru, tím uvolníte doraz. ➤ Vytáhněte chladicí zásuvku. POZNÁMKA Chladicí výkon může být ovlivněn těmito faktory:

• Množství skladovaných potravin

• Četnost otevírání dvířek POZOR! V chladicím prostoru neskladujte teplé potraviny. Do mrazicího boxu neukládejte skleněné nádoby s tekutinami. POZNÁMKA Skladujte potraviny, které snadno načichnou nebo změní chuť, tekutiny a výrobky s vysokým obsahem alkoholu v uzavřených nádobách. CRD0050--IO-16s.book Seite 295 Mittwoch, 16. August 2017 10:30 10CS Použití ledničky CRD0050

Vyjmutí mrazicího boxu ➤ Otevřete víko mrazicího boxu do vodorovné polohy. ➤ Uvolněte zajišťovací řetízek z upevnění. ➤ Vytáhněte víko ven. Tím vytáhnete také přihrádku. Rozmrazování ledničky Přístroj nabízí dvě možnosti odstraňování kondenzátu, který vzniká za provozu:

• Přímé odvádění ven: Odstraňte sběrnou nádobu (obr. 5 1, strana 5). Připojte hadici (obr. 6 2, strana 5) k vypouštěcímu hrdlu (obr. 6 1, strana 5).

• Sběrná nádoba: Podle potřeby vylijte obsah sběrné nádoby (obr. 5 1, strana 5). Rozmrazování mrazicího boxu

Při rozmrazování ledničky postupujte takto: ➤ Vyprázdněte obsah chladničky. ➤ Uložte jej případně do jiné lednice, aby zůstal v chladnu. ➤ Přepněte regulátor teploty (obr. 2 1, strana 3) do polohy „0“. ➤ Nechejte otevřená dvířka.

Lednička je vybavena uzavíracím mechanismem (obr. a 1, strana 7), který současně slouží jako pojistka při přepravě. Můžete využít následujících nastavení:

• Lock (otočte kolečko až nadoraz doprava): Zásuvka je zasunutá a zajištěná. Zásuvku uvolníte tahem rukojeti nahoru a následným vytažením zásuvky. POZOR! Nepoužívejte k odstraňování ledu nebo k uvolňování přimrzlých předmětů mechanické nástroje. POZOR! Nastavujte uzavírací mechanismus pouze s vytaženou chladicí zásuv- kou. Pokud budete provádět nastavení se zasunutou zásuvkou, dojde k poškození přístroje. CRD0050--IO-16s.book Seite 296 Mittwoch, 16. August 2017 10:30 10CS CRD0050 Čištění a péče

• Vent (otočte kolečko až nadoraz doleva): Zásuvka je částečně vysunutá, ale zajištěná. Tuto polohu využijte v případě, kdy nebudete výrobek delší čas používat.

8.4 Vypnutí ledničky

Pokud nebudete ledničku delší dobu používat, postupujte takto: ➤ Přepněte regulátor teploty (obr. 2 1, strana 3) do polohy „0“. Chladnička je vypnutá, pouze pokud je slyšitelné cvaknutí. ➤ Odpojte přívodní kabel od baterie nebo odpojte zástrčku z přívodu střídavého proudu z usměrňovače. ➤ Vyčistěte ledničku (viz kap. „Čištění a péče“ na stranì 297). ➤ Otočte kolečkem zámku (obr. a 1, strana 7) až nadoraz doleva („Vent“). ➤ Zavřete dveře tak, aby došlo k jejich zajištění. ✓ Dvířka zůstávají pootevřená a brání tak vzniku zápachů. 9Čištění apéče

➤ Ledničku čistěte vlhkou utěrkou pravidelně a pokud je znečištěná. ➤ Dbejte, aby do těsnění nevnikla voda. Mohlo by dojít k poškození elektroniky. ➤ Po vyčištění vytřete ledničku utěrkou dosucha. VÝSTRAHA! Před zahájením jakéhokoliv čištění nebo údržby odpojte výrobek od sítě. POZOR! Nebezpečí poškození!

• Nikdy neumývejte chladničku pod tekoucí vodou nebo ve vodní lázni.

• Nepoužívejte k čištění čisticí písky nebo tvrdé předměty, může dojít k poškození chladničky.

• Nepoužívejte žádné tvrdé nebo špičaté nástroje k urychlení procesu rozmrazování. CRD0050--IO-16s.book Seite 297 Mittwoch, 16. August 2017 10:30 10CS Odpovědnost za vady CRD0050

10 Odpovědnost za vady Na výrobek je poskytována záruka v souladu s platnými zákony. Zjistíte-li, že je výrobek vadný, zašlete jej do pobočky výrobce ve vaší zemi (adresy viz zadní strana tohoto návodu) nebo do specializovanému prodejci. K vyřízení opravy nebo záruky nezapomeňte odeslat následující dokumenty:

• Kopii účtenky s datem zakoupení,

• Uvedení důvodu reklamace nebo popis vady. 11 Likvidace

➤ Obalový materiál likvidujte v odpadu určeném k recyklaci.

Jakmile výrobek zcela vyřadíte z provozu, informujte se v příslušných recyklačních centrech nebo u specializovaného prodejce o příslušných předpisech o likvidaci odpadu. VÝSTRAHA! Pozor na děti! Dříve než zlikvidujete ledničku:

• Nechejte v lednici police, aby se dovnitř nemohly dostat děti. CRD0050--IO-16s.book Seite 298 Mittwoch, 16. August 2017 10:30 10CS CRD0050 Odstraňování závad

12 Odstraňování závad Význam červené LED (obr. 2 3, strana 3) V případě závad se LED několikrát rozsvítí. Počet impulzů závisí na typu závady. Každé bliknutí trvá čtvrt vteřiny. Po sérii impulzů následuje pauza. Sekvence se pro příslušnou závadu opakuje každé čtyři vteřiny. Regulátor na stupni „1“, ale teplota uvnitř přístroje je příliš nízká Počet světel- ných impulzů Závada Možná příčina 1 Napájecí napětí Napájecí napětí je mimo nastavený rozsah. 2 Nadproud ve ventilátoru Ventilátor zatěžuje elektronickou jednotku více než 1 A 3 Motor nelze spustit Zaseknutý rotor. Rozdílový tlak v chladicím systému je příliš velký (> 5 barů). 4 Příliš nízké otáčky V příliš zatíženém chladicím systému nelze udržet minimální otáčky motoru 1850 min.

5 Příliš vysoká teplota elektronické jednotky Při vysokém zatížení chladicího systému nebo v případě příliš vysoké teploty je elektronická jednotka příliš horká. Porucha Možná příčina Řešení Kompresor trvale pracuje Termostat je vadný Vyměňte termostat Kompresor běží dlouho V mrazicím boxu je přílišná námraza – CRD0050--IO-16s.book Seite 299 Mittwoch, 16. August 2017 10:30 10CS Odstraňování závad CRD0050

Kompresor neběží (připojení k baterii) Porucha Možná příčina Řešení

= 0 V Přerušení přívodního vodiče baterie – elektronika Obnovte spojení Závada hlavního vypínače (pokud je jím zařízení vybaveno) Vyměňte hlavní vypínač Spálení přídavné pojistky vodiče (pokud je instalována) Vyměňte pojistky vodiče

≤ U ZAP Napětí baterie je příliš nízké Nabijte baterii Pokus o spuštění při hodnotě U

≤ U VYP Uvolněné spojení kabelu Špatný kontakt (koroze) Obnovte spojení Příliš nízká kapacita baterie Výměna baterie Příliš malý průřez vodiče Vyměňte kabel (obr. 7, strana 5) Pokus o spuštění při hodnotě U

≥ U ZAP Příliš vysoká okolní teplota – Nedostatečný přívod a odvod vzduchu Změňte umístění ledničky Znečištěný kondenzátor Vyčistěte kondenzátor Přerušení elektřiny v kompresoru mezi kolíky Vadný kompresor Opravu smí provést pouze schválená provozovna zákaznického centra.

Napětí mezi kladnou a zápornou svorkou elektroniky

ZAP Napětí k zapnutí elektroniky

VYP Napětí k vypnutí elektroniky CRD0050--IO-16s.book Seite 300 Mittwoch, 16. August 2017 10:30 10CS CRD0050 Odstraňování závad

Kompresor neběží (připojení ke střídavému napětí) Chladicí výkon klesá, vnitřní teplota stoupá Nezvyklé zvuky Porucha Možná příčina Řešení Chybí napětí Přerušený přívodní kabel Obnovte spojení Závada hlavního vypínače (pokud je jím zařízení vybaveno) Vyměňte hlavní vypínač Spálení přídavné pojistky vodiče (pokud je instalována) Vyměňte pojistky vodiče Napětí je připojeno, ale kompresor neběží Příliš vysoká okolní teplota – Nedostatečný přívod a odvod vzduchu Změňte umístění ledničky Znečištěný kondenzátor Vyčistěte kondenzátor Přerušení elektřiny v kompresoru mezi kolíky Vadný kompresor Opravu smí provést pouze schválená provozovna zákaznického centra. Porucha Možná příčina Řešení Kompresor běží dlouho/trvale Příliš vysoká okolní teplota – Nedostatečný přívod a odvod vzduchu Změňte umístění ledničky Znečištěný kondenzátor Vyčistěte kondenzátor Vadný ventilátor Vyměňte ventilátor Kompresor běží jen občas Vybitá baterie Nabijte baterii Porucha Možná příčina Řešení Hlasité bručivé zvuky Součást chladicího okruhu nemůže volně vibrovat (je přitisknutá ke stěně) Opatrně vyhněte součást Cizí těleso mezi chladicím agregátem a stěnou Odstraňte cizí těleso Hluk ventilátoru – CRD0050--IO-16s.book Seite 301 Mittwoch, 16. August 2017 10:30 10CS Technické údaje CRD0050

13 Technické údaje Chladicí okruh obsahuje médium R134a. Obsahuje fluorované skleníkové plyny Hermeticky uzavřeným zařízením CoolMatic CRD0050 Napájení: 12 Vg/24 Vg Jmenovitý proud: 5,9 A pro 12 Vg 2,5 A pro 24 Vg Chladicí výkon: Chladicí prostor: Mrazicí box: +2 °C až +12 °C -15 °C až -7 °C Kategorie: S mrazicím boxem: Kategorie 5 (lednička s přihrádkou se dvěma hvězdičkami) Vyjmutý mrazicí box: Kategorie 1 (lednička s jednou nebo několika policemi) Spotřeba energie: 31,2 Ah/24h Užitečný obsah: Mrazicí box: 46,7 l

Klimatická třída: ST Okolní teplota: +16 °C až +38 °C vzdušná vlhkost: max. 90 % Krátkodobý náklon: max. 30° Hlukové emise: 46 dBA Množství chladicího prostředku: 55 g Ekvivalent CO

:0,079t Potenciál skleníkových plynů (GWP):
