CRD0050--IO-16s.book Seite 7 Mittwoch, 16. August 2017 10:30 10EN CRD0050

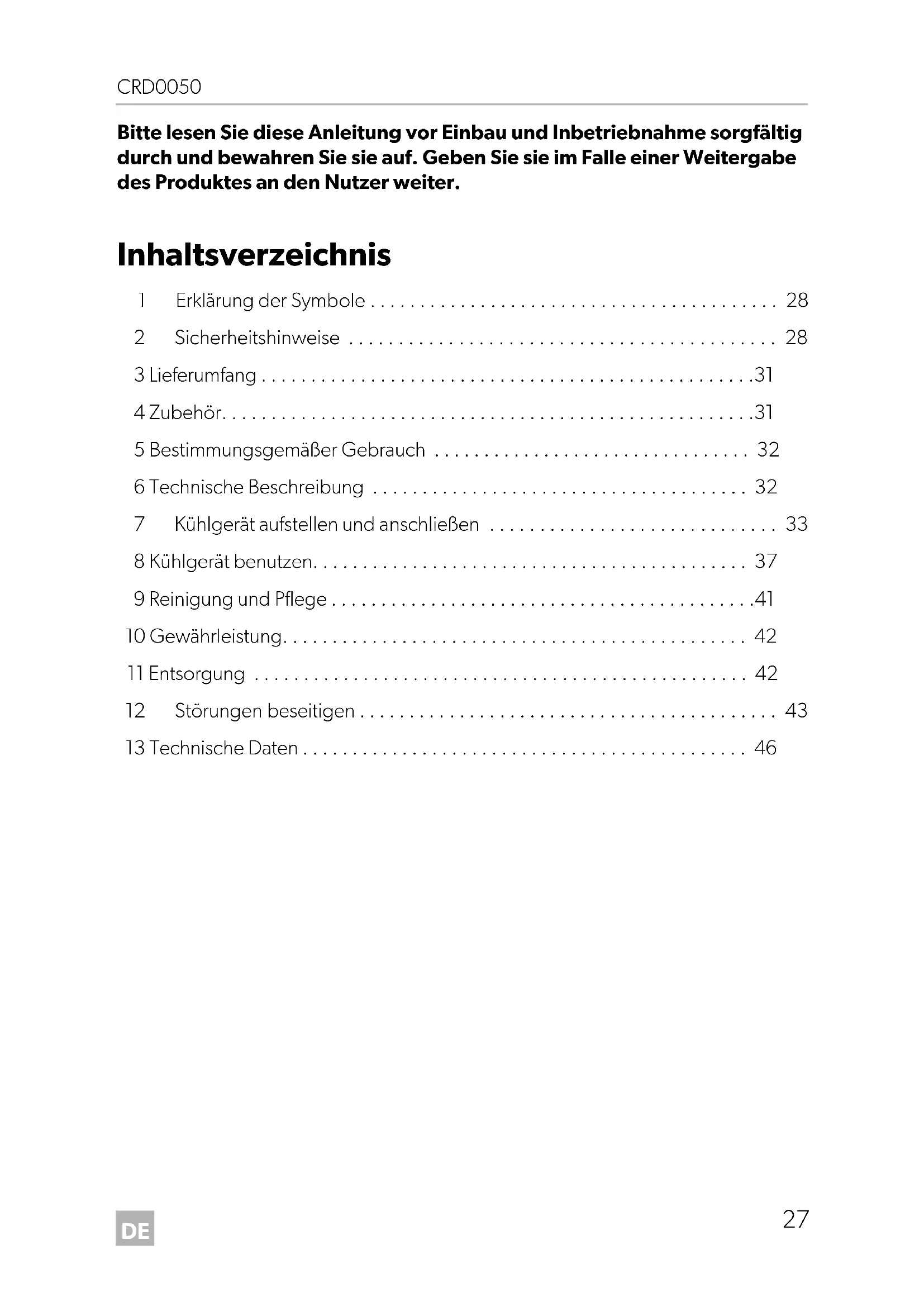

• Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Produktes an den Nutzer weiter. Inhaltsverzeichnis 1 Erklärung der Symbole p. 28
• 2 Sicherheitshinweise p. 28
• 3 Lieferumfang p. 31
• 4 Zubehör p. 31
• 5 Bestimmungsgemäßer Gebrauch p. 32
• 6 Technische Beschreibung p. 32
• 7 Kühlgerät aufstellen und anschließen p. 33
• 8 Kühlgerät benutzen p. 37
• 9 Reinigung und Pflege p. 41
• 10 Gewährleistung p. 42
• 11 Entsorgung p. 42
• 12 Störungen beseitigen p. 43
• 13 Technische Daten CRD0050--IO-16s.book Seite 27 Mittwoch, 16. August 2017 10:30 10DE Erklärung der Symbole CRD0050 p. 46

1 Erklärung der Symbole

2 Sicherheitshinweise Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden:

• Montage- oder Anschlussfehler

• Beschädigungen am Produkt durch mechanische Einflüsse und Über- spannungen

• Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller

• Verwendung für andere als die in der Anleitung beschriebenen Zwecke

2.1 Allgemeine Sicherheit

• Bei Booten: Sorgen Sie bei Netzbetrieb unbedingt dafür, dass Ihre Stromversorgung über einen FI-Schutzschalter abgesichert ist. GEFAHR! Sicherheitshinweis: Nichtbeachtung führt zu Tod oder schwerer Verletzung. WARNUNG! Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen. VORSICHT! Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen. ACHTUNG! Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen. HINWEIS Ergänzende Informationen zur Bedienung des Produktes. CRD0050--IO-16s.book Seite 28 Mittwoch, 16. August 2017 10:30 10DE CRD0050 Sicherheitshinweise

• Lassen Sie Installationen in Feuchträumen nur vom Fachmann verlegen.

• Wenn der Kühlschrank sichtbare Beschädigungen aufweist, dürfen Sie ihn nicht in Betrieb nehmen.

• Wenn das Anschlusskabel dieses Kühlschrankes beschädigt wird, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

• Reparaturen an diesem Kühlschrank dürfen nur von Fachkräften durch- geführt werden. Durch unsachgemäße Reparaturen können erheb- liche Gefahren entstehen.

• Dieser Kühlschrank kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Kühlschrankes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

• Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Kühlschrank spielen.

• Verwahren und benutzen Sie den Kühlschrank außerhalb der Reich- weite von Kindern unter 8 Jahren.

• Lagern Sie keine explosionsfähigen Stoffe wie z. B. Sprühdosen mit brennbarem Treibgas im Kühlschrank.

• Quetschgefahr! Fassen Sie nicht in das Scharnier.

• Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern eingelagert werden.

• Vergleichen Sie die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung.

• Ziehen Sie den Stecker nie am Anschlusskabel aus der Steckdose.

• Wenn der Kühlschrank an der Gleichstrom-Steckdose angeschlossen ist: Klemmen Sie Ihren Kühlschrank und andere Verbraucher von der Fahrzeugbatterie ab, bevor Sie ein Schnellladegerät anschließen. CRD0050--IO-16s.book Seite 29 Mittwoch, 16. August 2017 10:30 10DE Sicherheitshinweise CRD0050

• Wenn der Kühlschrank an der Gleichstrom-Steckdose angeschlossen ist: Trennen Sie die Verbindung oder schalten Sie den Kühlschrank aus, wenn Sie den Motor ausschalten. Sonst kann die Fahrzeug- batterie entladen werden.

• Der Kühlschrank ist nicht geeignet für die Lagerung ätzender oder lösungsmittelhaltiger Stoffe.

• Halten Sie die Abflussöffnung stets sauber.

• Öffnen Sie auf keinen Fall den Kühlkreislauf.

• Transportieren Sie den Kühlschrank niemals in waagerechter Stellung, damit kein Öl aus dem Kompressor auslaufen kann.

• Achten Sie beim Transport darauf, den Kühlkreislauf nicht zu beschädigen. Das Kältemittel im Kühlkreislauf ist leicht entflammbar. Bei einer Beschädigung des Kühlkreislaufs: – Vermeiden Sie offenes Feuer und Zündfunken. –Lüften Sie den Raum gut.

• Stellen Sie den Kühlschrank an einem trockenen und gegen Spritzwasser geschützten Platz auf.

2.2 Sicherheit beim Betrieb des Kühlschrankes

• Fassen Sie nie mit bloßen Händen an blanke Leitungen. Dies gilt vor allem beim Betrieb am Wechselstromnetz.

• Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker trocken sind.

• Wenn Sie den Kühlschrank an eine Fahrzeugbatterie anschließen, stellen Sie sicher, dass Lebensmittel nicht mit Batteriesäure in Berührung kommen.

• Benutzen Sie keine Elektrogeräte innerhalb des Kühlschrankes, außer wenn diese Elektrogeräte vom Hersteller dafür empfohlen werden.

• Stellen Sie den Kühlschrank nicht in der Nähe von offenen Flammen oder anderen Wärmequellen (Heizung, starke Sonneneinstrahlung, Gasöfen usw.) ab. CRD0050--IO-16s.book Seite 30 Mittwoch, 16. August 2017 10:30 10DE CRD0050 Lieferumfang

• Überhitzungsgefahr! Achten Sie stets darauf, dass beim Betrieb entstehende Wärme aus- reichend abgeführt werden kann. Sorgen Sie dafür, dass der Kühl- schrank in ausreichendem Abstand zu Wänden oder Gegenständen steht, sodass die Luft zirkulieren kann.

• Achten Sie darauf, dass die Lüftungsöffnungen nicht abgedeckt werden.

• Füllen Sie keine Flüssigkeiten oder Eis in den Innenbehälter.

• Tauchen Sie den Kühlschrank nie in Wasser.

• Schützen Sie den Kühlschrank und die Kabel vor Hitze und Nässe.

• Achten Sie darauf, dass die Speisen keine Wand des Kühlraums berühren. 3 Lieferumfang 4Zubehör Menge Bezeichnung 1 Kühlschrank 1 Bedienungsanleitung Bezeichnung Art.-Nr. Netzadapter MPS35 9103555825 CRD0050--IO-16s.book Seite 31 Mittwoch, 16. August 2017 10:30 10DE Bestimmungsgemäßer Gebrauch CRD0050

5 Bestimmungsgemäßer Gebrauch Der Kühlschrank eignet sich zum Kühlen und Gefrieren von Lebensmitteln.

Eine optimale Kühlleistung ist gewährleistet bei Umgebungstemperaturen zwischen +16 °C und +38 °C sowie bei einer Luftfeuchtigkeit von höchstens 90 %. 6 Technische Beschreibung CoolMatic CRD0050 können Waren abkühlen und kühl halten. Im Gefrierfach können Waren gefroren werden. Die Kühlschublade kann am Griff herausgezogen und zu Reinigungszwecken komplett aus dem Kühlraum entfernt werden. Distanzhalter sichern Flaschen oder Getränkeverpackungen beim Herausziehen vor dem Umfallen. Das Gefrierfach ist herausnehmbar. So kann der Kühlraum bei Bedarf vergrößert werden. Alle im Kühlgerät verwendeten Materialien sind unbedenklich für Lebensmittel. Der Kühlkreislauf ist wartungsfrei. Das Kühlgerät ist geeignet für den Einsatz am Gleichstromnetz (z. B. in Wohnmobi- len, in Wohnwagen oder auf Booten). Mit einem Gleichrichter (Zubehör) können die Kühlgeräte am Wechselstromnetz betrieben werden:

• Gleichrichter MPS35: für den Einsatz am Wechselstromnetz Über einen Thermostat kann die gewünschte Temperatur stufenlos eingestellt werden. VORSICHT! Falls Sie Medikamente kühlen wollen, überprüfen Sie bitte, ob die Kühl- leistung des Kühlschranks den Anforderungen der jeweiligen Arzneimittel entspricht. CRD0050--IO-16s.book Seite 32 Mittwoch, 16. August 2017 10:30 10DE CRD0050 Kühlgerät aufstellen und anschließen

7 Kühlgerät aufstellen und anschließen

Nr inAbb. 1, Seite 3Erklärung1 Gefrierfach (herausnehmbar)2 Kühlschublade (herausnehmbar)3 Befestigungshebel für die KühlschubladeNr inAbb. 2, Seite 3Erklärung1 Temperaturregler2 grüne LED (Betrieb)3 rote LED (Fehler)4 Innenbeleuchtung ACHTUNG! Sicherheitshinweise zur Installation auf Booten Bitte beachten Sie speziell bei der Installation auf Booten folgende Hinweise:

• Das Kühlgerät ist für eine kurzzeitige Krängung von bis zu 30° ausge- legt. Beachten Sie beim Aufstellen des Kühlgerätes, dass das Kühl- gerät für diese Gegebenheiten gesichert sein muss. Wenden Sie sich bei Fragen zur Installation an einen ausgewiesenen Fachbetrieb.

• Stellen Sie das Kühlgerät so auf, dass die erwärmte Luft gut abziehen kann (entweder nach oben oder zu den Seiten, Abb. 3, Seite 4).

• Das Kühlgerät ist für Umgebungstemperaturen zwischen +16 °C und +38 °C vorgesehen.

• Sorgen Sie bei Netzbetrieb unbedingt dafür, dass Ihre Strom- versorgung über einen FI-Schutzschalter abgesichert ist! CRD0050--IO-16s.book Seite 33 Mittwoch, 16. August 2017 10:30 10DE Kühlgerät aufstellen und anschließen CRD0050

7.1 Kühlgerät aufstellen

Das Kühlgerät ist für Umgebungstemperaturen zwischen +16 °C und +38 °C vorge- sehen. Im Dauerbetrieb darf die Luftfeuchtigkeit nicht über 90 % liegen. Stellen Sie das Kühlgerät an einem trockenen, geschützten Platz auf. Vermeiden Sie das Aufstellen neben Wärmequellen wie Heizungen, Gasöfen, Warmwasser- leitungen usw. Stellen Sie das Kühlgerät so auf, dass die erwärmte Luft gut abziehen kann (entweder nach oben oder zu den Seiten). Stellen Sie daher eine ausreichende Belüftung sicher (Abb. 3, Seite 4). Das im Normalbetrieb des Kühlgerätes entstehende Kondensat kann durch zwei Abflüsse am Kühlgerät abgeführt werden. Im Auslieferungszustand des Kühlgerätes sind diese Abflüsse verschlossen. Die beiden Abflüsse befinden sich an der Rück- seite und an der Unterseite des Kühlgerätes (Abb. 4, Seite 4). ➤ Wählen Sie den für Ihren Einbauort geeigneten Kondensatabfluss und entfernen Sie an diesem die Abdeckkappe. ACHTUNG!

• Befestigen Sie das Kühlgerät wie in der Bedienungsanleitung beschrieben um Gefährdungen zu vermeiden.

• Halten Sie Öffnungen (Lüftungsschlitze etc.) im Gehäuse oder der Einbaustruktur frei von Gegenständen.

• Das Kühlgerät eignet sich ausschließlich zur Installation in einer Einbaunische. Nach dem Einbau darf ausschließlich die Gerätefront frei zugänglich sein.

• Bei einer Vollbremsung wirken starke Kräfte in Fahrtrichtung. Um Beschädigungen des Kühlgerätes und des Fahrzeuginnenraums zu verhindern, sollte das Kühlgerät nicht mit der Front in Fahrtrichtung installiert werden. Nr. in Abb. 3, Seite 4 Erklärung 1 kalte Zuluft 2 warme Abluft 3 Kondensator 4 Abstand oberhalb, wenn nach oben oder zur Seite nicht genügend Abluft zirkulieren kann CRD0050--IO-16s.book Seite 34 Mittwoch, 16. August 2017 10:30 10DE CRD0050 Kühlgerät aufstellen und anschließen

➤ Stechen Sie mit einem spitzen Gegenstand (z.B. Schraubendreher) ca. 25 bis 30 mm tief in den Abfluss, um die Geräteinnenseite zu öffnen. ➤ Entfernen Sie die Auffangschale (Abb. 5 1, Seite 5). ➤ Schließen Sie einen Schlauch (Abb. 6 2, Seite 5) an den Auslassstutzen an (Abb. 6 1, Seite 5).

7.2 Kühlgerät anschließen

Kühlgerät an Gleichstrom anschließen Die Kühlgeräte können mit Gleichstrom betrieben werden.

➤ Bestimmen Sie den notwendigen Querschnitt des Kabels in Abhängigkeit von der Kabellänge gemäß Abb. 7, Seite 5. Legende zu Abb. 7, Seite 5

➤ Kontrollieren Sie vor Inbetriebnahme des Kühlgerätes, ob die Betriebsspannung und die Batteriespannung übereinstimmen (siehe Typenschild). ➤ Schließen Sie Ihr Kühlgerät – möglichst direkt an die Pole der Batterie an oder – an eine Gleichstromsteckdose an. Sichern Sie die Leitung zum Pluspol (+) der Batterie mit 15 A (bei 12 V) bzw. 7,5 A (bei 24 V) ab (Abb. 8 1, Seite 6). ➤ Verbinden Sie das rote Kabel (Abb. 8 rt, Seite 6) mit dem Pluspol (+) der Batterie. ACHTUNG! Um Spannungs- und Leistungsverluste zu vermeiden, sollte das Kabel möglichst kurz und nicht unterbrochen sein. Vermeiden Sie deshalb zusätzliche Schalter, Stecker oder Verteiler- dosen. Koordinatenachse Bedeutung Einheit lKabellänge m ∅ Kabelquerschnitt mm² ACHTUNG! Beachten Sie die richtige Polarität. CRD0050--IO-16s.book Seite 35 Mittwoch, 16. August 2017 10:30 10DE Kühlgerät aufstellen und anschließen CRD0050

➤ Verbinden Sie das schwarze Kabel (Abb. 8 sw, Seite 6) mit dem Minuspol (–) der Batterie.

Zur Sicherheit ist das Kühlgerät mit einem elektronischen Verpolungsschutz ausgestattet, der das Kühlgerät gegen Verpolung beim Batterieanschluss und gegen Kurzschluss schützt. Zum Schutz der Batterie schaltet sich das Kühlgerät automatisch ab, wenn die Spannung nicht mehr ausreicht (siehe folgende Tabelle). Kühlgerät an Wechselstrom anschließen (Zubehör)

Sie können die Kühlgeräte an Wechselstrom anschließen, wenn Sie den Gleichrichter MPS35 (Zubehör) verwenden. Der Gleichrichter MPS35 besitzt eine Vorrangschaltung, die eine angeschlossene Batterie schont. Bei Anschluss ans Wechselstromnetz schaltet der Gleichrichter automatisch um von Batteriebetrieb auf Netzbetrieb. Wenn das Wechselstromnetz abgetrennt wird, schaltet der Netzgleichrichter automatisch wieder auf Batteriebetrieb um. Wechselstrombetrieb über den Netzgleichrichter hat immer Vorrang vor Batteriebetrieb. Gehen Sie wie folgt vor, wenn Sie das Kühlgerät an Wechselstrom anschließen: ➤ Befestigen Sie den Gleichrichter wie dargestellt an der vorgesehenen Stelle hinten am Kühlgerät (Abb. 9, Seite 6). ACHTUNG! Klemmen Sie das Kühlgerät und andere Verbraucher von der Batterie ab, bevor Sie die Batterie mit einem Schnellladegerät aufladen. Überspannungen können die Elektronik der Kühlgeräte beschädigen. 12 V 24 V Ausschaltspannung 10,4 V 22,8 V Wiedereinschaltspannung 11,7 V 24,2 V GEFAHR! Lebensgefahr!

• Hantieren Sie nie mit Steckern und Schaltern, wenn Sie nasse Hände haben oder mit den Füßen in der Nässe stehen.

• Wenn Sie Ihr Kühlgerät an Bord eines Bootes per Landanschluss am Wechselstromnetz betreiben, müssen Sie auf jeden Fall einen FI-Schutzschalter zwischen Wechselstromnetz und Kühlgerät schalten. Lassen Sie sich von einem Fachmann beraten. CRD0050--IO-16s.book Seite 36 Mittwoch, 16. August 2017 10:30 10DE CRD0050 Kühlgerät benutzen

➤ Sichern Sie den Wechselstromkreis ab durch eine träge Sicherung (250 V/4 A) (Abb. 9 3, Seite 6). ➤ Schließen Sie den Gleichrichter an, wie in Abb. 9, Seite 6 dargestellt. ➤ Schließen Sie das Kühlgerät an den Gleichrichter an (Abb. 9 2, Seite 6): – rotes Kabel: Pluspol (+) der Batterie – schwarzes Kabel: Minuspol (–) der Batterie ➤ Stecken Sie den Stecker in die Wechselstromsteckdose (Abb. 9 1, Seite 6). 8Kühlgerät benutzen

8.1 Tipps zum Energiesparen

• Wählen Sie einen gut belüfteten und vor Sonnenstrahlen geschützten Einsatzort.

• Lassen Sie warme Speisen erst abkühlen, bevor Sie sie im Kühlgerät kühl halten.

• Öffnen Sie das Kühlgerät nicht häufiger als nötig.

• Lassen Sie das Kühlgerät nicht länger offen als nötig.

• Tauen Sie das Kühlgerät ab, sobald sich eine Eisschicht gebildet hat.

• Vermeiden Sie eine unnötig tiefe Innentemperatur.

• Befreien Sie den Kondensator in regelmäßigen Abständen von Staub und Verunreinigungen. HINWEIS Bevor Sie das neue Kühlgerät in Betrieb nehmen, sollten Sie es aus hygienischen Gründen innen und außen mit einem feuchten Tuch reinigen (siehe auch Kapitel „Reinigung und Pflege“ auf Seite 41). CRD0050--IO-16s.book Seite 37 Mittwoch, 16. August 2017 10:30 10DE Kühlgerät benutzen CRD0050

8.2 Kühlgerät benutzen

Das Kühlgerät ermöglicht die Konservierung von frischen Nahrungsmitteln. Außerdem können Sie im Gefrierfach tiefgekühlte Lebensmittel konservieren und frische Nahrungsmittel einfrieren.

➤ Schalten Sie das Kühlgerät ein, indem Sie den Temperaturregler (Abb. 2 1, Seite 3) nach rechts drehen.

Temperatur einstellen Sie können die Temperatur stufenlos über den Temperaturregler einstellen. ➤ Schalten Sie das Kühlgerät ein, indem Sie den Temperaturregler (Abb. 2 1, Seite 3) nach rechts drehen. Der integrierte Thermostat reguliert die Temperatur folgendermaßen:

• 1 = geringste Kühlleistung

• 7 = höchste Kühlleistung

• Im Inneren des Kühlgerätes dürfen keine elektrischen Geräte eingesetzt werden. Als Ausnahme gelten Geräte die vom Hersteller dafür freigegeben sind.

• Achten Sie darauf, dass Sie Getränke oder Speisen in Glasbehältern nicht zu stark abkühlen. Beim Gefrieren dehnen sich Getränke oder flüssige Speisen aus. Dadurch können die Glasbehälter zerstört werden.

• Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern eingelagert werden.

• Achten Sie darauf, dass sich nur Gegenstände bzw. Waren im Kühlgerät befinden, die auf die gewählte Temperatur gekühlt werden dürfen. HINWEIS Nach dem Einschalten benötigt das Kühlgerät etwa 60 s, bis der Kompressor anläuft. HINWEIS Die Kühlleistung kann beeinflusst werden von

• der Umgebungstemperatur,

• der Menge der zu konservierenden Lebensmittel,

• der Häufigkeit der Türöffnungen. CRD0050--IO-16s.book Seite 38 Mittwoch, 16. August 2017 10:30 10DE CRD0050 Kühlgerät benutzen

Lebensmittel konservieren Sie können im Kühlfach Lebensmittel konservieren. Die Konservierungszeit der Lebensmittel ist normalerweise auf der Packung angegeben.

➤ Beachten Sie Temperatur- und Haltbarkeitsangaben auf den Verpackungen Ihrer Lebensmittel. ➤ Beachten Sie folgende Hinweise beim Konservieren: – Frieren Sie Produkte, die gerade auftauen oder aufgetaut wurden, keinesfalls wieder ein, sondern brauchen Sie diese baldmöglichst auf. – Wickeln Sie die Lebensmittel in Aluminium- bzw. Polyäthylenfolien und schließen Sie sie in entsprechende Behälter mit Deckel. Dadurch werden die Aromen, die Substanz und die Frische besser konserviert. Kühlschublade herausnehmen ➤ Ziehen Sie die Kühlschublade bis zum Anschlag auf. ➤ Drücken Sie den Befestigungshebel nach oben, um den Anschlag zu lösen. ➤ Ziehen Sie die Kühlschublade heraus. Gefrierfach herausnehmen ➤ Öffnen Sie die Klappe des Gefrierfachs und stellen Sie sie waagerecht. ➤ Lösen Sie die Kette aus der Befestigung. ➤ Ziehen Sie die Klappe nach außen ab. Dadurch wird auch der Fachboden herausgezogen. ACHTUNG! Konservieren Sie keine warmen Lebensmittel im Kühlfach. Stellen Sie keine Glasbehälter mit Flüssigkeiten in das Gefrierfach. HINWEIS Konservieren Sie Lebensmittel, die leicht Gerüche und Geschmäcke aufnehmen, sowie Flüssigkeiten und Produkte mit hohem Alkoholgehalt in dichten Behältern. CRD0050--IO-16s.book Seite 39 Mittwoch, 16. August 2017 10:30 10DE Kühlgerät benutzen CRD0050

Kühlraum abtauen Das Kühlgerät bietet zwei Möglichkeiten, das beim Betrieb entstandene Kondensat zu entfernen:

• direkt nach außen abführen: Entfernen Sie die Auffangschale (Abb. 5 1, Seite 5). Schließen Sie einen Schlauch (Abb. 6 2, Seite 5) an den Auslassstutzen an (Abb. 6 1, Seite 5).

• in der Auffangschale sammeln: Leeren Sie die Auffangschale (Abb. 5 1, Seite 5) bei Bedarf. Gefrierfach abtauen

Gehen Sie wie folgt vor, um das Kühlgerät abzutauen: ➤ Nehmen Sie das Kühlgut heraus. ➤ Lagern Sie es ggf. in einem anderen Kühlgerät, damit es kalt bleibt. ➤ Stellen Sie den Temperaturregler (Abb. 2 1, Seite 3) auf „0“. ➤ Lassen Sie die Tür offen.

8.3 Verriegelung lösen

Das Kühlgerät verfügt über einen Verriegelungsmechanismus (Abb. a 1, Seite 7), der auch als Transportsicherung dient. Folgende Einstellungen sind möglich:

• Lock (Rad bis zum Anschlag nach rechts drehen): Die Schublade ist geschlossen und gesichert. Um die Schublade zu öffnen, ziehen Sie den Griff nach oben und ziehen Sie die Schublade heraus. ACHTUNG! Verwenden Sie keine mechanischen Werkzeuge zum Entfernen von Eisschichten oder zum Lösen festgefrorener Gegenstände. ACHTUNG! Verstellen Sie den Verriegelungsmechanismus nur bei geöffneter Schublade. Wenn er bei geschlossener Schublade verstellt wird, wird das Kühlgerät beschädigt. CRD0050--IO-16s.book Seite 40 Mittwoch, 16. August 2017 10:30 10DE CRD0050 Reinigung und Pflege

• Vent (Rad bis zum Anschlag nach links drehen): Die Schublade ist leicht geöffnet, aber fixiert. Nutzen Sie diese Position, wenn Sie das Gerät längere Zeit außer Betrieb nehmen.

8.4 Kühlgerät ausschalten und stilllegen

Wenn Sie das Kühlgerät für längere Zeit stilllegen wollen, gehen Sie wie folgt vor: ➤ Drehen Sie den Temperaturregler (Abb. 2 1, Seite 3) auf Stufe „0“. Das Kühlgerät ist nur ausgeschaltet, wenn Sie ein Klicken hören. ➤ Klemmen Sie die Anschlusskabel von der Batterie ab oder ziehen Sie den Stecker der Wechselstrom-Anschlusskabels aus dem Gleichrichter. ➤ Reinigen Sie das Kühlgerät (siehe Kapitel „Reinigung und Pflege“ auf Seite 41). ➤ Drehen Sie das Verriegelungsrad (Abb. a 1, Seite 7) bis zum Anschlag nach links („Vent“). ➤ Schließen Sie die Tür, bis sie einrastet. ✓ Die Tür bleibt offen und verhindert so, dass sich Gerüche bilden. 9 Reinigung und Pflege

➤ Reinigen Sie das Kühlgerät regelmäßig und sobald es verschmutzt ist mit einem feuchten Tuch. ➤ Achten Sie darauf, dass kein Wasser in die Dichtungen tropft. Dies kann die Elektronik beschädigen. ➤ Wischen Sie das Kühlgerät nach dem Reinigen mit einem Tuch trocken. WARNUNG! Trennen Sie vor jeder Reinigung und Pflege das Gerät vom Netz. ACHTUNG! Beschädigungsgefahr!

• Reinigen Sie das Kühlgerät niemals unter fließendem Wasser oder gar im Spülwasser.

• Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel oder harten Gegenstände, da diese das Kühlgerät beschädigen können.

• Benutzen Sie keine harten oder spitzen Werkzeuge, um den Abtau- prozess zu beschleunigen. CRD0050--IO-16s.book Seite 41 Mittwoch, 16. August 2017 10:30 10DE Gewährleistung CRD0050

10 Gewährleistung Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land (Adressen siehe Rückseite der Anleitung) oder an Ihren Fachhändler. Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende Unterlagen mitschicken:

• eine Kopie der Rechnung mit Kaufdatum,

• einen Reklamationsgrund oder eine Fehlerbeschreibung. 11 Entsorgung

➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.

Wenn Sie das Produkt endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften. WARNUNG! Kinderfalle! Vor der Entsorgung Ihres alten Kühlschranks:

• Bauen Sie die Schublade aus.

• Belassen Sie die Ablagen im Kühlschrank, damit Kinder nicht hinein- steigen können. CRD0050--IO-16s.book Seite 42 Mittwoch, 16. August 2017 10:30 10DE CRD0050 Störungen beseitigen

12 Störungen beseitigen Bedeutung der roten LED (Abb. 2 3, Seite 3) Bei Betriebsfehlern leuchtet die LED mehrmals auf. Die Anzahl der Impulse hängt von der Art des Fehlers ab. Jedes Aufleuchten dauert jeweils eine Viertelsekunde. lm Anschluss an die Impuls- serie folgt eine Pause. Die Sequenz für den Fehler wird alle vier Sekunden wiederholt. Innentemperatur zu kalt in Regler-Stufe „1“ Anzahl Leucht- impulse Fehler Mögliche Ursache 1 Anschlussspannung Die Anschlussspannung liegt außerhalb des Betriebsbereichs. 2 Lüfter-Überstrom Der Lüfter belastet die Elektronikeinheit mit mehr als 1 A. 3 Motor läuft nicht an Der Rotor sitzt fest. Der Differenzdruck im Kühlsystem ist zu hoch (> 5 bar). 4 Zu niedrige Drehzahl Bei zu stark belastetem Kühlsystem lässt sich die Mindestdrehzahl des Motors von 1850 min

nicht aufrecht erhalten. 5 Übertemperatur der Elektronikeinheit Bei zu stark belastetem Kühlsystem oder zu hoher Temperatur wird die Elektronik zu heiß. Störung Mögliche Ursache Lösung Kompressor läuft dauernd Thermostat defekt Thermostat wechseln Kompressor läuft lange Im Gefrierfach wurde größere Menge eingefroren

CRD0050--IO-16s.book Seite 43 Mittwoch, 16. August 2017 10:30 10DE Störungen beseitigen CRD0050

Kompressor läuft nicht (Batterieanschluss) Störung Mögliche Ursache Lösung

= 0 V Unterbrechung in der Anschluss- leitung Batterie – Elektronik Verbindung herstellen Hauptschalter defekt (falls vorhanden) Hauptschalter wechseln Zusätzliche Leitungsabsicherung durchgebrannt (falls vorhanden) Leitungsabsicherung wechseln

≤ U EIN Batteriespannung zu niedrig Batterie laden Startversuch mit

≤ U AUS Lose Kabelverbindung Schlechter Kontakt (Korrosion) Verbindung herstellen Batteriekapazität zu gering Batterie wechseln Kabelquerschnitt zu gering Kabel wechseln (Abb. 7, Seite 5) Startversuch mit

≥ U EIN Umgebungstemperatur zu hoch – Be- und Entlüftung nicht ausreichend Kühlgerät umstellen Kondensator verschmutzt Kondensator reinigen Elektrische Unter- brechung im Kompressor zwischen den Stiften Kompressor defekt Die Reparatur kann nur von einem zugelassenen Kundendienstbetrieb durchgeführt werden.

Spannung zwischen Plus- und Minusklemme der Elektronik

EIN Einschaltspannung Elektronik

AUS Ausschaltspannung Elektronik CRD0050--IO-16s.book Seite 44 Mittwoch, 16. August 2017 10:30 10DE CRD0050 Störungen beseitigen

Kompressor läuft nicht (Anschluss an Wechselspannung) Kühlleistung lässt nach, Innentemperatur steigt Ungewöhnliche Geräusche Störung Mögliche Ursache Lösung Keine Spannung Unterbrechung in der Anschluss- leitung Verbindung herstellen Hauptschalter defekt (falls vorhan- den) Hauptschalter wechseln Zusätzliche Leitungsabsicherung durchgebrannt (falls vorhanden) Leitungsabsicherung wechseln Spannung liegt an, aber Kompressor läuft nicht Umgebungstemperatur zu hoch – Be- und Entlüftung nicht ausreichend Kühlgerät umstellen Kondensator verschmutzt Kondensator reinigen Elektrische Unterbre- chung im Kompressor zwischen den Stiften Kompressor defekt Die Reparatur kann nur von einem zugelassenen Kundendienstbetrieb durchgeführt werden. Störung Mögliche Ursache Lösung Kompressor läuft lange/dauernd Umgebungstemperatur zu hoch – Be- und Entlüftung nicht ausreichend Kühlgerät umstellen Kondensator verschmutzt Kondensator reinigen Lüfter defekt Lüfter wechseln Kompressor läuft selten Batteriekapazität erschöpft Batterie laden Störung Mögliche Ursache Lösung Lautes Brummen Bauteil des Kältekreislaufes kann nicht frei schwingen (liegt an Wandung an) Bauteil vorsichtig abbiegen Fremdkörper zwischen Kühlmaschine und Wand eingeklemmt Fremdkörper entfernen Lüftergeräusch – CRD0050--IO-16s.book Seite 45 Mittwoch, 16. August 2017 10:30 10DE Technische Daten CRD0050

13 Technische Daten Der Kühlkreis enthält R134a. Enthält fluorierte Treibhausgase Hermetisch geschlossene Einrichtung CoolMatic CRD0050 Anschlussspannung: 12 Vg/24 Vg Nennstrom: 5,9 A bei 12 Vg 2,5 A bei 24 Vg Kühlleistung: Kühlfach: Gefrierfach: +2 °C bis +12 °C –15 °C bis –7 °C Kategorie: mit Gefrierfach: Kategorie 5 (Kühlgerät mit Zwei-Sterne-Fach) Gefrierfach herausgenommen: Kategorie 1 (Kühlgerät mit einem oder mehreren Lagerfächern) Energieverbrauch: 31,2 Ah/24h Nutzinhalt: Gefrierfach: 46,7 l

Klimaklasse: ST Umgebungstemperatur: +16 °C bis +38 °C Luftfeuchtigkeit: max. 90 % Kurzzeitige Krängung: max. 30° Schallemissionen: 46 dBA Kühlmittelmenge: 55 g

-Äquivalent: 0,079 t Treibhauspotential (GWP): 1430 Abmessungen: Abb. b, Seite 7 Gewicht: 19 kg Prüfung/Zertifikate: CRD0050--IO-16s.book Seite 46 Mittwoch, 16. August 2017 10:30 10FR CRD0050
