| Type product | Bovenfrees / Dompelbare frees |
| Merk | Trend |
| Model | T7E |
| Nominale spanning | 220-240 V ~ 50 Hz |
| Nominaal vermogen | 2100 W |
| Onbelaste snelheid (variabel) | 11.500 – 28.000 t/min |
| Spanmoerdiameter (houder) | 12 mm |
| Maximale dompeldiepte | 50 mm |
| Dubbele isolatie | Ja (Klasse II) |
| Gewicht | 4,3 kg |
| Afmetingen (L x B x H) bij benadering | 320 x 220 x 280 mm |
| Geluidsdrukniveau (LpA) | 90 dB(A) |
| Geluidsvermogensniveau (LwA) | 101 dB(A) |
| Trillingsemissiewaarde | 4,90 m/s² (onzekerheid K = 1,5 m/s²) |
| Instelling snijdiepte | Grove en fijne afstelling (1 schaaldeel = 0,1 mm, 1 omwenteling = 2,0 mm) |
| Voorinstelling snelheid | 6 standen (draaiknop van 1 tot 6) |
| Speciale functies | Constante elektronische regeling, zachte start, torenstop voor meerstaps frezen |
| Inbegrepen accessoires | Parallelgeleider, geleidebus (30 mm en 16 mm), moersleutel, centreerstift, stofafzuigadapter |
| Onderhoud en reiniging | Reinigen met een droge doek, ventilatiesleuven schoon houden, geen speciale smering nodig |
| Reserveonderdelen en repareerbaarheid | Alleen originele Trend onderdelen gebruiken. Neem contact op met Trend klantenservice voor reparaties |
| Veiligheid | Dubbele isolatie, draag gehoorbescherming, oogbescherming en stofmasker, noodstop door loslaten van de schakelaar |
| Garantie | Fabrieksgarantie volgens bijgevoegde garantiekaart |
Veelgestelde vragen - T7E Trend
Gebruikersvragen over T7E Trend
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Freesmachine in PDF-formaat gratis! Vind uw handleiding T7E - Trend en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. T7E van het merk Trend.
GEBRUIKSAANWIJZING T7E Trend
Bovenfrees Oorspronkelijke gebruiksaanwijzing
Overfraser Original brugsanvisning DK

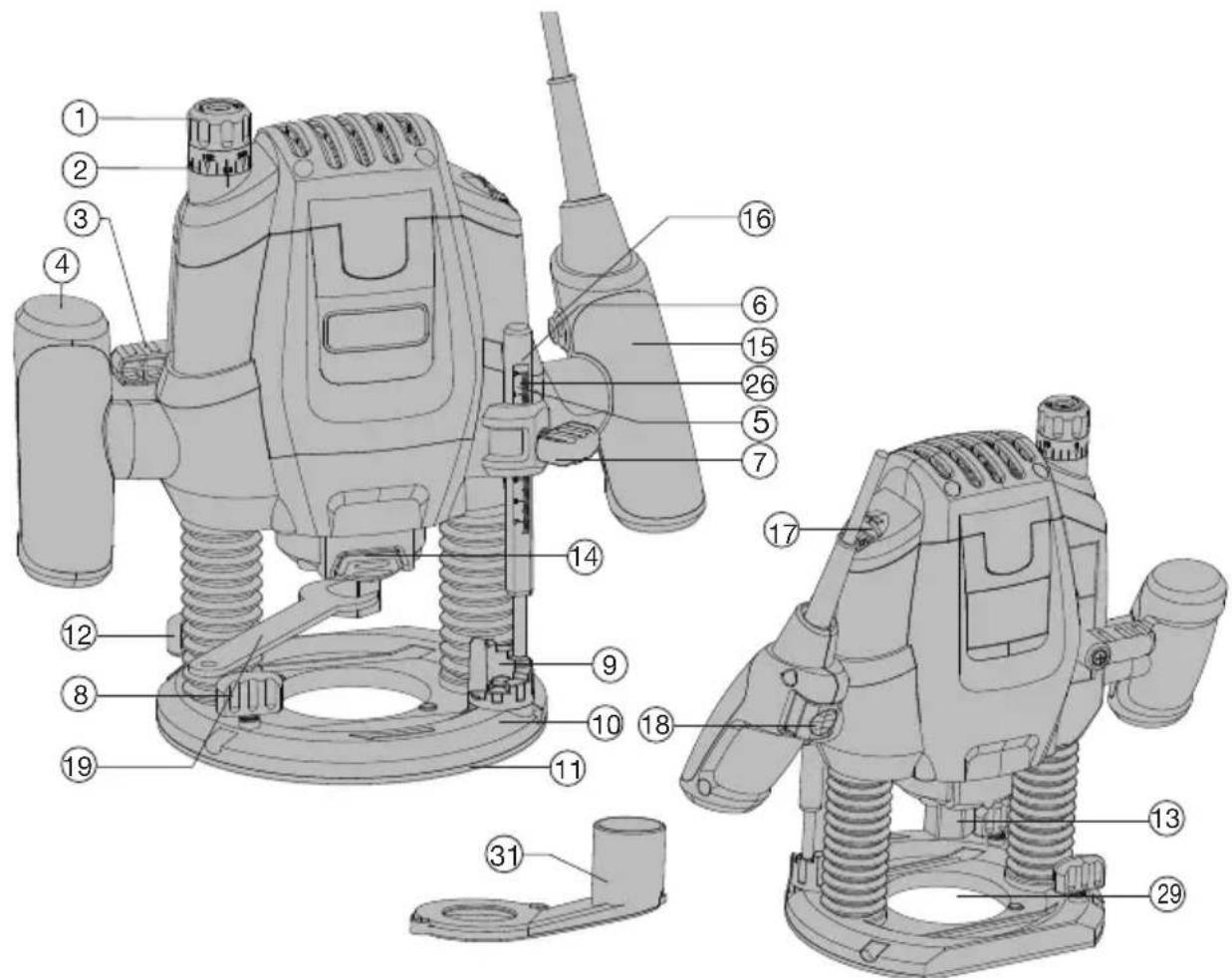

- Fijn-Aanpassingsknop Voor Diepte Van De Snede
- Schaal Voor Fijne Aanpassing Van Diepte Van De Snede
- Klemhendel
- Linker Handvat
- Schaal Voor Grote Aanpassing Van Diepte Van De Snede
- Diepte Stoppen
- Vleugelschroef Voor Diepte Stoppen
- Parallelle Gids Knoppen
- Torentje Stoppen
- Basis Plaat
- Gidsplaat
- Sluitende Schroef Voor Geleider
- Aantrekkelijke Noten Met Collet
-
Spindelslotknop
-
Rechter Handvat (Met Aan / Uit Schakelaar)
- Vergrendelknop
- Duimwiel Voor Snelheidsselectie
- Aan / Uit Schakelaar
- Moersleutel
- Stofadapter (Zie C)
- Parallelle Gids (Zie I)
- Midden-Pin (Zie M)
- Merken Voor Nul--Reset (Zie D)
- Gidsbus (Zie G)
- Schroeven En Moeren (Zie C)
26.Inhoudsopgave Mark - Gidsstangen (Zie M)
- Vleugelknoppen (Zie M)
29.Routersnijder* - Extractie-Adapter Voor Parallelle Gids
- Stof Laarzen
Bedankt voor het aanschaffen van dit TREND-product. Ik hoop dat u jarenlang creatief en productief zult genieten. Vergeet Niet uw garantiekaart binnen 28 dagen na aankoop te returneren.
EG-CONFORMITEITSVERKLARING RICHTLIJN MACHINES
C
TRENG Technology kondigt aan dat deze technische productgegevens de volgende instructies beschrijven
OMSCHRIJVING: ROUTER
TYPE: T7E
Functie om in openingen te snijden of randen van verschillende materialen te vormen
Voldoet aan de volgende richtlijn, 2006/42/EC 2011/65/EU&(EU)2015/863 2014/30/EU
Voldoe aan de norm
EN 60745-1
EN 60745-2-17
EN 55014-1
EN 55014-2
EN 61000-3-2
EN 61000-3-3
Neem voor meer informatie contact op met deijkenkant van de TREND of de referentiehandleiding op het onderstaande adres.
Ondergetekende legt deze verklaring af namens TREND Machinery & Tools Ltd.
Verenigd Koningkijk 01.04.2019
SYMBOL
Om het risico op letsels te beperken, moet u de gebruikershandleiding lezen
Waarschuwing
Draag een stofmasker
Dubbele isolatie
Afgedankte elektrische producten
kunt u Niet met het normale
huisafval weggooien. Breng deze
producten, indien möglichk, maar een
recyclecentrum bij u in de buurt.
Vraag de verkoper of de gemeente
haar informatatie en advies over het
recyclen van elektrische producten.
Als u meer veiligheidsadvies, technische informatatie of reserveonderdelen nodig hebt, belt u technische ondersteuning van TREND of gaat u maar www.trend-uk.com.
UNIVERSEEL ELEKTRISCH GEREEDSCHAP VEILIGHEIDSWAARSCHUWING
WAARSCHUWING! Lees alle verilgheidswaarschuwingen en alle instructies. Het nicht opvolgen van waarschuwingen en instructies kan elektrische schokken, brand en / of ernstig letsel tot gevolg hebben.
Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
Waarschuwingen term "elektrisch gereedschap" heegt betrekking op de werking van de voeding (via de kabel) elektrisch gereedschap of batterijen (snoerloos) elektrisch gereedschap.
Beveiling van het werkgebied
a) Houd het werkgebied schoon en goed verlicht. Een rommelig of donker gebied kan een ongeluk veroorzaken.
b) Gebruik elektrisch gereedschap Niet in explosieve omgevingen, zoals de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap genereert vonken die stof of dampen können ontsteken.
c) Houd kinderen en omstanders uit de buurt wanner u elektrisch gereedschap bedient. Door afleiding kunt u de controverliezen.
a) De stekker van het elektrische gereedschap moet in het stopcontact passen. Wijzig de stekker op geen enkele manier. Gebruik geen adapterstekkers met geaard (geaard) elektrisch gereedschap. Ongewijigde stekkers en contactdozen verminderen het risico op elektrische schokken.
b) Vermijd contact met geaarde of geaarde oppervlakken zoals pijpen, radiatoren, kachelsen koelkasten. Als uw lichaam in contact staat met of geaard is, verhoegt dit het risico op elektrische schokken.
c) Stel elektrisch gereedschap Niet bloot aan regen of vocht. Water dat het elektrische gereedschap binnendringt, verhoogt het risico op elektrische schokken.
d) Maak geen misbruik van het netsnoer. Gebruik het netsnoer nooit om het elektrisch gereedschap te dragen, uit te trekken of eruit te trekken. Houd het netsnoer uit de buurt van把它, olie, scherpe randen of bewegende delen. Beschadigde of verstrikte touwen verhogen het risico op elektrische schokken.
e) Gebruik een verlengsnoer dat geschikt is voor buitengebruik wanner u het elektrisch gereedschap buitenshuis gebruikt. Gebruik elektrische draden die geschikt zijn voor gebruik buitenshuis om het risico op elektrische schokken te verminderen.
f) Als het onvermijdelijk is om het elektrische gereedschap in een vochtige omgeving te gebruiken, gebruik dan een aardlekschakelaar (RCD) om de voeding te beschermen. Gebruik RCD verminder het risico van een elektrische schok.
Persoonlijke verilgheit
a) Wees waakzaam wanner u elektrisch gereedschap bedient, let op wat u doet en gebruik uw gezond verstand. Gebruik geen elektrisch gereedschap als u moe bent of last hebft van drugs, alcohol of drugs. Bij het bedieren van elektrisch gereedschap konnen onbewaakte momenten ernstig persoonlijk letsel veroorzaken.
b) Gebruik persoonlijke beschemmingsmiddelen. Draag aktijd een veiligheidsbril. Gebruik stofmaskers, antislip veiligheidsschoenen, veiligheidsshelmen of gehoorbescheming en
andere beschermende uitrusting onder geschikte omstandigheden om persoonlijk letsel te verminderen.
c) Voorkom onbedoeld opstarten. Voordat u de voeding en / of batterij aansluit, moet u ervoor zorgen dat de schakelaar in de uit-stand staat voordat u het gereedschap oppakt of verplaatst. Het dragen van een elektrisch gereedschap op de schakelaar met uw vinger of het draaien van het elektrisch gereedschap op de schakelaar kan een ongeluk veroorzaken.
d) Verwijder alle stelsleutels of sleutels voordat u het elektrisch gereedschap inschakelt. Eensleutel of sleutel bevestigd aan het draaiende deel van het elektrische gereedschap kan persoonlijk letsel veroorzaken.
e) Overdrijf het Niet. Zorg algijd voor voldoende houvast en balans. Dit zorgt voor een betere controle van het elektrisch gereedschap in onverwachtete situatuies.
f) Kleed je goed. Draag geen losse kleding of sieraden. Houd uwhaar, kleding en handschoenenuit de buurt van bewegende delen. Loszittende kleding, sieraden of langhaar kannen wordengevangen door bewegende delen.
g) Als u apparatuur hebt voor het aansluten van stofverwijderings- en opvangfacilitieten, zorg er dan voor dat deze correct+zijn aangesloten en worden gebruikt. Het gebruik van stofafzuigers kan stofgerelateerde gezaren verminderen.
Gebruik en onderhoud van elektrisch gereedschap
a) Forceer het gebruik van elektrisch gereedschap Niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap kan het werk better doen en veiliger zich op ontwerpsnelheid.
b) Gebruik geen elektrisch gereedschap als de schakelaar Niet is in- en uitgeschakeld. Elektrisch gereedschap dat Niet met een schakelaar kan worden bediend, is gevaarlijk en要去 worden gerepareerd.
c) Voordat u aanpassingen maakt, verwijdert u de accessoires of bergt u het elektrisch gereedschap op, koppelt u de voeding los van de voeding en / of haalt u de batterij uit het elektrisch gereedschap. Dezepreventieve veiligheidsmaatregel vermindert het risico van het per ongeluk starten van een elektrisch gereedschap.
d) Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en sta Niet toe dat mensen die nicht bekend zijn met elektrisch gereedschap of.Deze instructies elektrisch gereedschap gebruiken. Elektrisch gereedschap is gevaarlijk in de handen van ongetrainde gebruikers.
e) Onderhoud elektrisch gereedschap. Controller op verkeerde uitlijing of binding van bewegende delen, kapotte onderdelen en andere omstandigheden die de werking van het elektrische gereedschap konnen beinvloeden. Als het beschadigd is, repareer het apparaat dan voor gebruik. Veel ongelukken wordenveroorzaakt door slecht onderhouden elektrisch gereedschap.
f) Houd het snijgereedschap vrij. Goed onderhonden snijgereedschappen met scherp snijkanten combineren minder snel en+zijn gemakkelijker te bedieren.
g) Gebruik elektrisch gereedschap, accessoires en gereedschapskoppen en anderen volgens deze instructies, reckening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor een andere werking dan verwacht kan leiden tot een gevaarlijke situatie.
Service
a) Gebruik alleen bezelfde verrangende onderdelen voor onderhoud aan uw elektrische gereedschap door gekwalificeerd onderhoudspersoneel. Dit zorgtervoordat de veiligheid van het elektrische gereedschap behouden blijft.
ROUTERVEILIGHEIDSWAARSCHUWINGEN
a) Houd het elektrische gereedschap vast door het geisoleerde greepoppervlak, want de snijder kan in contact komen met zijn eigen draden. Het afsnijden van de "actieve" draad kan het blootliggende metalen gedeelte van het elektrische gereedschap "actieve" en de bediener raken.
b) Gebruik een klem of een andere praktische methode om het werkstuk op een stabel platforme bevestigen en ondersteunen. Als u het werkstuk met de hand of het lichaam vasthoudt, kan het onstabel worden en kan u de controle verliezen.
AANVULLENDE BEVEILIGINGSINSTRUCTIES VOOR DE ROUTER
- Wanner het snijgereedschap in contact kan komen met verborgen lijnen, houdt u het gereedschap vast door het geisoleerde greepoppervlak. Contact met "actieve" draden kan het blanke metalen gedeelte van het gereedschap "actieve" en de bediener raken.
- Gebruik een klem of een andere praktische methode om het werkstuk op een stabel platform te bevestigen. Het werk met de hand of gegen het lichaam houden kan het onstabel makeen en kan leiden tot verlies van controle.
- Draag.altijd een stofmasker.
- Draag een veiligheidsbril en gehoorbescherming.
- Draag voor lang haar een strakhaarverzorgingsproduct. Draag alleen strakke kleding.
- Raak de kabel Niet aan als de stroomkabelijdens het gebruik is beschadigd of doorgesneden. Gebruik de machine nooit op een beschadigde kabel.
- Gebruik de machine nicht in regenachtige of hoge luchtvochtigheid.
- Leid de kabel.altijd weg van de achterkant van de machine.Houd er rekening mee dat we met de sleepkabel van de router het apparaat.altijd RCD gebruiken.
- Contact met draden kan brand en elektrische schokken veroorzaken. Schade aan de gasleiding kan een explosie veroorzaken. Doordringende waterleidingen können materielle schade of een elektrische schok tot gevolg hebben.
- Houd de machineijdens gebruik alktd met beiden handen stevig vast.
- Bevestig het werkstuk. Het werkstuk geklemd met de klem of bankschoef is sterker dan de hand.
- Controller of de bedravingshulpmiddelen veilig+zijn voordat u ze in gebruik neemt.
- Loop nooit op spijkers of schroeven en andere metalen voorwerpen.
- Houd uw handen uit de buurt van de router snijder.
- Nadat de werkzaamheden zijn voltooid, brengt u de machine terug maar de bovenste startpositie en sluit u de machine door aan de klemhendel te trekken.
- Schakel de machine algid uit, wacht totdat de machine stopt en LAST de machine verwolgens zakken.
- Bescherm gereedschappen gegen schokken en stoten.
- Laat kinderen nooit de machine gebruiken.
- Gebruik geen stompe of beschadigde router bits. Blunt of beschadigde tanden ploeg router bit za de wrijving toenemen, vastkommen te zitten enveroorzaken een onbalans.
- Router kan de snijkop snelheid moet ten minste even hoog is als de maximale vermeld op het elektrisch gereedschap snelheid. Accessoires die sneller draaien dan het toegestane bereik können worden vernietigd.
- Raak de boor Niet aanijdens of na gebruik. Na gebruik is de boor te heet om met blote handen aan te raken.
WAARSCHUWING: Sommige van de stofdeeltjes geproducedoor door krachtig schuren, zagen, slijpen, boren en andere bouwwerkzaamheden bevatten chemicalien waarvanbekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schadeveroorzaken.
Enkele voorbeelden van deze chemicalien zijn:
Lood in verf op loodbasis.
Kristallijn silica in baksteen, cement en andere metselproducten.
Arseen en chroom in chemisch behandeld hout
Het risico van deze risico's hangt af van hoe vaak u dergelijk werk doet. Verminder uw blootstelling aan deze chemicalien;
Werken in een goed geventileerde ruimte
Gebruik goedgekeurde veiligheidsuitrusting zoals stofmaskers die special eenontworpen om keine deelties te vullen.
TECHNISCHE DATA
| Nominale spanning 220-240V~50Hz | |
| Nominaal vermogen 2100W | |
| Nominale nullastnelsheid | 11500~28000/min |
| Spantangmaat 12mm | |
| Maximale duikdiepte 50mm | |
| Dubbele isolatie | ☐/II |
| Machinegewicht 4.3Kg | |
GELUIDS- EN TRILLINGSGEGEVENS
| A-gewogen geluidsdruk LpA =90 dB(A) | |
| A-gewogen geluidsvermogen | LwA =101dB(A) |
| LpA&KwA 3.0dB(A) | |
| Draag gehoorbescherming wanneer de geluidsdruk hoger is dan 80dB(A) | |
TRILLINGSGEGEVENS
Vibration total values (triax vector sum) determined according to EN 60745: Totaal trillingsniveau volgens EN60745 Gewogen trillingswaarde Trillingswaarde ah = 4.90m / s^2 Fout K = 1.5m / s^2
De opgegeven totale trillingswaarde kan worden gebruikt om een gereedschap met een ander te vergelijk den kan ook dieren als een voorlopige beordeling van de blootstelling.
WAARSCHUWING: De mate van trilling tijdens gebruik van deze vermogensmachine kan verschillen van de nominale waarde, afhankelijk van de wijze waarop de machine worden gebruikt, zoals in de volgende voorbeelden: Hoe de machine gebruikt worden en hoe het materiaal gesneden of geboard worden. De conditie en de onderhoudstoestand van de machine. Gebruik van de juiste toebehoren. Zorg ervoor
dat ze scherp zich en in goede conditie.
De wijze waarop de handvatten worden
vastgehonden en het gebruik van toebehoren
die trillingen verminderen.
De machine要去 gebruik worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructies.
Deze machine kan een trillingssyndroom in hand en arm veroorzaken als hij Niet op de juiste wijze gehanteerd worden
WAARSCHUWING:Voor de nauwkeurigheid moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehonden met alle delen van de bewerking, zoals het moment dat de machine wordtuitgeschakeld en de tijden waarop de machine loopt zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen.
De blotstelling aan trillingen verminderen. Gebruik ALTIJD scherpe beitels, boren en zaagbladen
Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van toepassing)
Wordt de machine geregeld gebruikt, schaf dan toebehoren gegen trillingen aan.
Plan de werkzaamheden zodate de taken met veel trillingen over een aantalragen verspreid worden.
ACCESSIONS
| Midden-pin | 1 | |
| Parallelle gids | 1 | |
| Sjabloongids (30mm&16mm) | 1 | |
| Moersleutel | 1 | |
| Huls 12mm | 1 | |
| Afzuigslang | 1 | |
Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Gebruik producten van goede kwaliteit met een bekende merknaam. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.
GEBRUKSAANWIJZING
OPMERKING: Lees de handleiding zorgvuldig door voordat u het
gereedschapgebruikt.
Mogelijk gebruik
De machine worden gebrukt voor het frezen van groeven, randen, profielen en langwerpige gaten en voor profielfrezen in hout, kunststof en Lichtgewicht bouwmaterialen verwijl deze stevig op het werkstuk worden geplaatst.
1. PLAATS DE ROUTER SNJDER Schaafmachine selectie
Afhankelijk van het proces en de toepassing zijn er veel frezen beschikbaar in verschillendeuitvoeringen en kwaliteiten:
Schaafmachines van hogesnelheidstaal (HSS) zich geschikt voor het verwerken van zachte materialen zoals G. Kurk en kunststof.
Hardmetalen freeze (HM) zijn met name geschikt voor harde en schurende materialen zoals G. Hardhout en aluminium.
WAARSCHUUNG: Gebruik alleen freesgereedschappen die snelheden bieden die minimaal overeenkomen met de maximale onbelaste snelheid van de machine. De diameter van de schacht van de freesmachine要去 overeenkomen met de nominale diameter van de spantang.
Plaats de frees (zie A)
Trek de stekker uit het stopcontact voordatu werkzaamheden aan de machinezelf uitvoert. Het worden aanbevolen ombeschermende handschoenen te dragen bij hetplaatsen of verrangen van derouterschaaf.
Druk op de asvergrendelknop (14) en houd\ deze ingedrukt. Draai de spindel indien nodig\ met de hand totdat deze vastklikt.
Druk alleen in rust op de asvergrendelknop.
Plaats de frees. De handgreep van de freesmachine要去 minimaal 20mm worden ingestoken (lengthen de handgreep).
Draai de spanmoer (13) vast met een sleutel (19) (maat 22mm ). Laat de spilvergrendelknop los.
WAARSCHUWING: Draai de spanmoer van de spantang nicht vast zonder dat een freesbit is geplaatst.
OPMERKING: 1. Probeer nicht om de 12mm spontang van de spontangmoer te verwijdenen. 2. Draag algijd veiligheidshandschoenen bij het verrangen van de frees. (ZIE B)
2. MONTAGE VAN DE EXTRACTIE-ADAPTER (Zie C)
Om de stofzuiger via de zuigslang aan te sluiten, moet de stofadapter (20) met schroeven en moeren (25) aan de basisplaat (10) worden bevestigd.
WAARSCHUWING: Let bij het installereren van de extractieadapter op de juiste installmentielocatie!
Voor stofverwijdering kan de vacuumslangrechtstreeks op de stofverwijderingsadapter worden aangesloten.
- Reinig de stofadapter (20) regelmatig om te allenijke een optimale stofverwijdering te waarborgen.
- De stofzuiger要去 geschikt zijn voor het te verwerken materiaal.
- Gebruik een stofzuiger om uit te drogen, vooral als het schadelijk is voor gezond of kankerverwekkend droog stof.
3. AAN EN UIT SCHAKELAAR a) AAN / UIT SCHAKELAAR
Om de machine te starten, bedient u eerst de vergrendelknop (16) en drukt u cervolgens op de aan /uit-schakelaar (18). Laat de aan /uit-schakelaar (18) los om de machine uit te schakelen.
Om veiligheidsredenen kan de aan / uitschakelaar van de machine Niet worden vergrendeld; deze moetijdens de hele bediening ingedrukt blijven.
Voorkeuze spelheid
De gewenste snelheid (ook beschikbaarijdens runtime) kan vooraf worden geselecteerd via het duimwiel (17).
1 - 2 = lage snelheid
3-4= gemiddelde snelheid
5-6=hoge snelheid
De vereiste snugelheid is afhankelijk van het materiaal en kan worden bepaald door daadwerkelijk te testen.
Laat de machine na een langearend op lage snelheid werken ongeveer 30 minutes draaien om hem af te koelen. Rijd 3 minuten op maximale snelheid zonder lading.
Snelheidstabel
| Materialiaal | Router bit-Ø | Speedstages |
| Hardhout | 4 - 10 mm | 5-6 |
| (Beuken) | 12 - 20 mm | 3-4 |
| 22 - 40 mm | 1-2 | |
| zachte hout | 4 - 10 mm | 5-6 |
| (Pijnboom) | 12 - 20 mm | 3-6 |
| 22 - 40 mm | 1-3 | |
| Spananplaat | 4 - 10 mm | 3-6 |
| 12 - 20 mm | 2-4 | |
| 22 - 40 mm | 1-3 | |
| Plastic | 4 - 15 mm | 2-3 |
| 16 - 40 mm | 1-2 | |
| Aluminium | 4 - 15 mm | 1-2 |
| 16 - 40 mm | 1 |
De waarden in de grafiek zijn
standaardwaarden. De benodigde snugelheid
is afhankelijk van het materiaal en de
bedrijfsomstandigheden en kan worden
bepaald door daadwerkelijkke tests.
Constante elektronische regeling handhaft een constante snelheid onder nullast en de meeste bedrijfsomstandigheden. Soft start vertraagt de toename van het motortoerental om de "kick" of koppeleffecten van de motorte verminderen, waardoor het comfort en deveiligheid van de machinist worden verhoogd.
4. INSTellen VAN DIEPTE VAN DE SNEDE
Afhankelijk van de snijbewerking kan de
snijdiepte in verschilende stappen worden ingesteld.
WAARSCHUWING: De snijdiepte kan alleen worden aangepast nadat de router isuitgeschakeld.
Grofinstelling van de snijdiepte (zie D)
Plaats de schaufmachine op het te bewerken werkstuk.
Gebruik de fijnafstelknop (1) om de fijnafstellung van de snedediepte in te stellen op de middelste positie. Draai hiervoord fijnafstelknop tot het merkteken (23) aan de achechterkant van de router is uitgelijnd zoals weergegeven. Draai verrolgens de schaal (2) maar "0" (zie D). Zet de revolverstop (9) in de laagste stand; de revolverstop is duidelijk ingeschakeld.
Draai de borgschoef (7) los zodat de diepteaanslag (6) vrij kan bewegen.
Draai de klemhendel (3) met de klok mee om te draaien en LAST de schaafmachine langzaam zakken totdat de schaafbeitel het oppervlak van het werkstuk raakt. Draai de klemhendel gegen de klok in om de schaafmachine te vergrendelen.
Druk de diepteaanslag omlaag totdat deze de revolverstopper (9) raakt. Stel de diepteaanslag (6) in op de gewenste freesdiepte en draai de duimschroef (7) aan. Draai de klemhendel los en start de router opniew op.
De grove aanpassing van de snijdiepte要去 worden gecontroleerd door een proefsneede en indien nodig worden gecorrigeerd.
Pas de snijdiepte nauwkeurig aan
Na het proefsrijden kutu fijnafstemmen door de fijnafstelknop te draaien (1 schaal = 0,1 mm / 1 rotatie = 2,0 mm). De maximale aanpassing is ongeveer. Voorbeeld van +/- 8 mm: Schuif de freesmachine weeer omhoog en meet de snijdiepte (instelpunt = 10,0 mm; werkelijkke waarde = 9,8 mm).
Til de schaafmachine en de steunplaat (11) op zodate de schaafmachine vrij kan schuiven en de schaafbeitel het werkstuk Niet raakt.
Laat de schaafmachine weir zakken totdat
de diepteaanslag contact maakt met de opstabumper (9).
Stel verwolgens de schaal (2) in op "0".
Draai de duimschroeven los.
Door fijnafstemming (1) worden de snijdiepte met de klok mee 0,2mm / 2 maatstreepjes vooruitgeschoven (= hetverschil tussen de gewenste waarde en de werkelijkke waarde).
Schuif de schaafmachine waar omhoog en voereen nieuwe proefsnedeuit om de snijdiepte tecontroleren.
Nadat de diepte-instelling is ingesteld, mag de positie van de indexmarkering (26) op de diepteaanslag Niet worden gewijzigd, zodat de momenteel aangepaste instellenen.altijd van de schaal konnen worden afgelezen.
5. GEBRUK VAN DE TORENTJE STOPPEN a) Verdeel het snijproces in verschilnde stappen
Voor diepe smeden worden meerere smeden aanbevolen, waar bij minder materiaal per smede worden verwijderd. Het snijproces kan in verschillende stappen worden verdoeffel met behulp van een revolverstop. Stel de snijdiepte in op de laagste stap van de revolverstop. Daarna konnen de hogere stappen worden gebrukt voor de LAST twee smeden.
b) Pas vooraf verschillende snijdiepten aan
Als u meertere verschillende snedediepten moet bewerken, kunt u het torentje ook gebruiken om voorinstellen gen te make.
6. RICHTING VAN VOEDEN (Zie E, F)
De aanvoerbeweging van de schaafmachine要去 algid worden omgekeerd (de opwaartseSlijping) gegen de draairichting van deschaafmachine in.
Bij het frezen in de draairichting van de schaafmachine (kappen), kan de schaafmachine losraken, waardoor de gebruiker geen controle meer heeft.
7. ROUTINGPROCES
Pas de snijdiepte aan zoals erder beschreiben.
Plaats de schaafmachine op het werkstuk.
Draai de klemhendel met de klok mee en LAST de schaafmachine langzaam zakken totdat de diepteaanslag de revolverstop raakt.
Draai de klemhendel gegen de klok in om des schaafmachine op+zijn plaat te vergrendelen en verrolgens te openen.
Een snijprogramma voor uniform voeren.
Nadat het snijproces is voltooid, schuift u de schaafmachine wee omhoog en schakelt u de stroomuit.
8. ROUTEN MET GIDSBUS (Zie G).
De geleidebus (24) maakt stencil- en patroonroutering op het werkstuk moge
Plaats de geleidebus op het gat in het middervan de basisplaat en lijn de twee doorgaande gaten aan de onderkant van de basisplaatuit met de verzonken gaten in de geleidebus.
Bevestig de geleidebus met de meegeleverde moer en schroef. (Zie G).
9. ROUTINGPROCES (zie H)
WAARSCHUWING: Selecteer een frees met een diameter kleiner dan de binnendiameter van de geleidebus.
Lijn de router uit met de geleidebussen op de sjabloon. Draai de klemhendel met de klok mee en LAST de frees langzaam op het werkstuk zakken totdat de ingestelde snijdiepe is bereikt.
Oefen een lichte drukuit op de zijkant lungs de geleiderbus die uitsteekt in de richting van de schaafmachine lungs de malgeleider.
Opmerking: Vanwege de uitstekende hoogte van de geleidehuls moet de minimale dikte van de sjabloon 8 mm+zijn.
10. TOEPASSINGEN VOOR HET VORMEN OF VORMEN
Voor het vormen of vormen van toepassingen die geen parallelle rails gebruiken,要去 schaafmachine zich uitgerust met een geleider of kogellager.
De schaafmachine worden zijdelingsaar het werkstuk geleid en de schaafbeitel kan aangrijpen totdat de geleider of het kogellager van de schaafmachine de hoek van het te bewerken werkstuk bereikt. Leid de
schaafmachine met beiden handen in de buurt van de hoek van het werkstuk om ervoor te zorgen dat het substraat goed zit. Te veel druk kan de randen van het werkstuk beschadigen.
11. ROUTING MET PARALLELLE GIDS (Accessoire - Zie I, J)
De parallelle geleider (21) en de geleidestang (27) worden in de basisplaat (10) geschoven en het vereiste aanhalen worden uitgevoerd met de vleugelbouten (12).
De machine worden op de parallelle rails (21) met gelijkmatige aanvoer en zijdelingse druk langs de rand van het werkstuk geleid.
12. EXTRACTIE-ADAPTER GEBRUIKEN VOOR PARALLELGIDS (zie K, L)
Wanner de machine op een verticaal oppervlak worden geleid, moet stof / spananafvoer worden uitgevoerd via een speciale zuigadapter voor de parallelle rails (30).
Om de extractieadapter voor een parallelle rails te installereren, staat u eerst het lipje (a) op zijn plaat en klikt u verwolgens de eerste twee lipjes op zijn plaat. Installer verwolgens de parallelle rails en afzuigadapters op de router.
13. ROUTEBOOGCONTOUREN (zie M, N, O)
Voer de volgende stappenuit om de routergens opniew in elkaar te zetten om als een cirkelvormige gids (curve-gids) te gebruiken:
- Draai de achterveugelknop (28) en de fijnafstelknop (A), het afstandsstuk en de indicator (B) los en verwijder de onderdelen van de geleider (C).
- Draai de voorknop en geleider (E) los en verwijder deze uit de geleider.
- Verwijder de veer (D)uit de geleider.
- Installer de fijnafstelgeleider (F) opnieuw op de geleidestang die 180 graden van de normale positie is gedraaid, zodat het cirkelvormige geleidegat van de schaaf weg wijst.
- Plaats de geleidebalk (C) in de schaafbasis. Zorg voor maximale stabiliteit dat elke staaf door beiden gaten gaat en de andere kant van de basis van de schaaf uitsteekt. Steek
de stang hoogstens ver genoeg in de basis van de schaafmachine om hem van onder de basis te ondersteunen.
- Draai de borgschoef (12) vast om het schaafmachine aan de stang te bevestigen. Wanner de geleidestang derijkant van de stelschoef (12) van de schaafmachine binnengaat, kan de grootste boog worden gezvormd.
- Markeer het werkstuk in het midden van de gewenste cirkel.
- Draai de schroef van de middelste pen (22) los, installer们都 verwolgens in het middelste gat van de afstelgeleider (F) en draai verwolgens de schroef vast voor gebruik.
- Lijn de middelste pen uit met de markings van de gewenste cirkel op het werkstuk.
- Pas de positie van de stang en de schaafmachine indien nodig aan om de gewenste boog- of boogradius te bereiken en draai verwolgens de vleugelknop stevig vast.
14. ROUTER SNIJDER
Vór de voortezting ward het afvalhout gekapt.
Gebruik alleen het mes dat overeenkomt met het handvat van de gebruekte boorkop.
HSS (Hoge snelheid staal) - voor kurk.
TCT (Tungsten Carbide) - Voor gebruik van hardhout, karton, plastic of aluminium.
De meest gebruekte bits worden hieronder vermeld.
ONDERHOUD
Trek de voedingskabel uit de aansluiting voordat u eventuele aanpassingen, reparaties of onderhoud uitvoert.
Dit elektrische gereedschap hoeft nicht extragesmeerd of onderhonden te worden.
Dit gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kan of moetuitvoeren. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken
van uw elektrische gereedschap. Veeg het schoon met een droge doeck. Bewaar uw elektrische gereedschap alkijd op een droge plek. Houd de ventilatiegleuven van de motor schoon. Houd alle bedieningselementen vrij van stof. Er kuren vonden zichbaar+zijn in de ventilatiegleuven. Dit is normal en leidt Niet tot beschadiging van uw gereedschap. Is de voedingskabel beschadigd, dan moet hij, om risico te voorkomen, worden verrangen door de fabrikant,+zijn vertegenwoordiger of een ander bevoegt persoon.
MILIEUBESCHERMING
Recycling van grondstoffen, Niet als afval.
Accessoires en verpakkingen要去en worden geclassified voor milieuvriendelijk recycling.
Afzonderlijk verzameld.
Dit product mag nicht met het gewone huisvuil worden weggegooid.
Thuisgeber
Bij de aankoop van neue producten können lokale voorschriften voorzien in geschaden inzameling van elektrische producten van huishoudens, gemeentelijk stortplaatsen of detailhandelaren.
Bel de klantenservice van TREND voor advies over hoe u ontgewenste elektrische producten op milieuvriendelijk wijze(Intkunt weggooien, of bezoek www.trend-uk.com.
Zakelijkgegebruiker
Bel de klantenservice van TREND om ongewenste elektrische TREND-producten te verwerken.
GARANTIE
Dit apparaat worden geleverd onder de fabrieksgarantie op de voorwaarden van de bijbehorende garantiekaart.
Neem voor de locatie van uw dichtst bijzijnde TREND-serviceagent contact op met de klantenservice van TRENG of bekijk once meest gemulde positioner op www.trend-uk. com.
KOMPONENTLISTE
- Fin-Justeringsknop For Dybde-Af-Skaere
- Skala Til Fin Justering Af Dybde-Af-Skaere
- Klip Lever
- Venstre Handtag
- Skala Til Stor Justering Af Dybde-Af-Skaere
- Stop Dybde
- Vingsskrift For Dybdestopping
- Parallel Guide Knapper
- Stop Tam
- Basic Plate
- Guide Plate
- Lukkeskrav Til Leder
- Attraktive Næder Med Kollet
- Spindle Lock Knob
- Hjre Handtag (Med Taend/Sluk Kontakt)
-
Lås-Sluk Knap
-
Thumb Trehjulede For Hastighed Forvalg
- Taend /Sluk Kontakt
- Skruenøgle
- Stovadapter (Se C)
- Parallel Vejlede (Se I)
- Centrum Pin (Se M)
- Maerkninger Til Nulstilling (Se D)
- Opas Pakollinen (Se G)
- Skruer Og Nodder (Se C)
26.IndholdsfortegnelseMaeke - Guide Bars (Se M)
- Vingknapper (Se M)
- Routern Mill
- Udtagelse Adapter Til Parallel Guide
- Stoffeskoffer
