Type product	Insteekscirkelzaag met geleiderail
Merk	Silverline
Model	624327
Voeding	230 V ~ 50 Hz
Vermogen	1200 W
Toerental onbelast	5200 min⁻¹
Zaagblad diameter	165 mm
Zaagblad boording	20 mm
Maximale zaagdiepte	56 mm

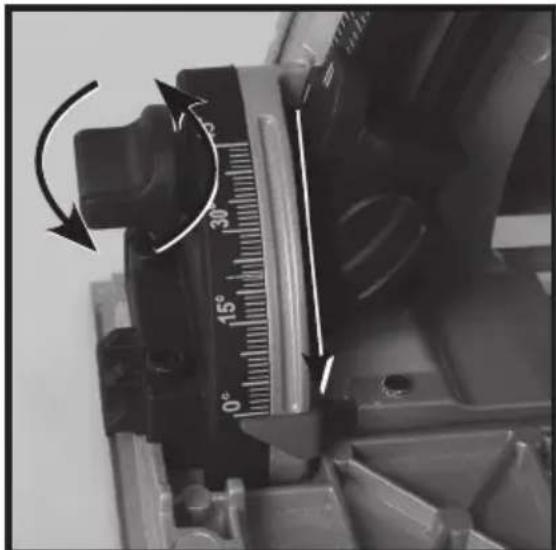

Verstekhoek	0° - 45° (instelbaar)
Afmetingen (L × b × H)	350 × 230 × 250 mm
Rail afmetingen (L × b)	700 × 180 mm (2 rails meegeleverd)
Gewicht	4,75 kg
Beschermingsklasse	II (dubbele isolatie)
Geluidsdrukniveau (LpA)	89,9 dB(A)
Geluidsvermogen (LWA)	100,9 dB(A)
Gewogen trilling	Waarde niet gespecificeerd, draag trillingswerende handschoenen
Belangrijkste functies	Insteeksnede, verstekzaag, gebruik op rail of vrijhand
Veiligheid	Schakelaarvergrendeling, inschuifvergrendeling, zaagbladbeschermer, terugslagbeveiliging

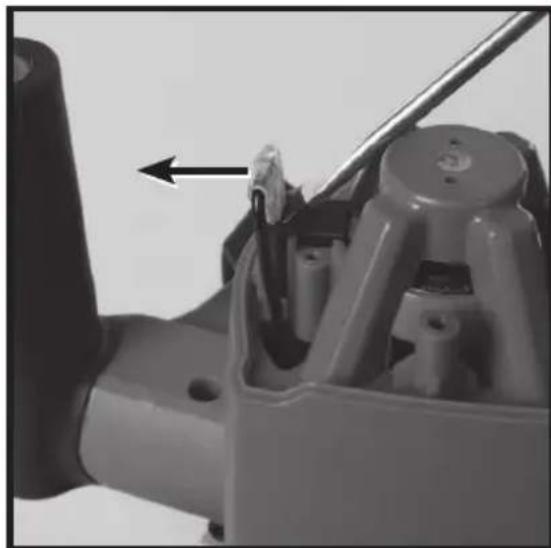

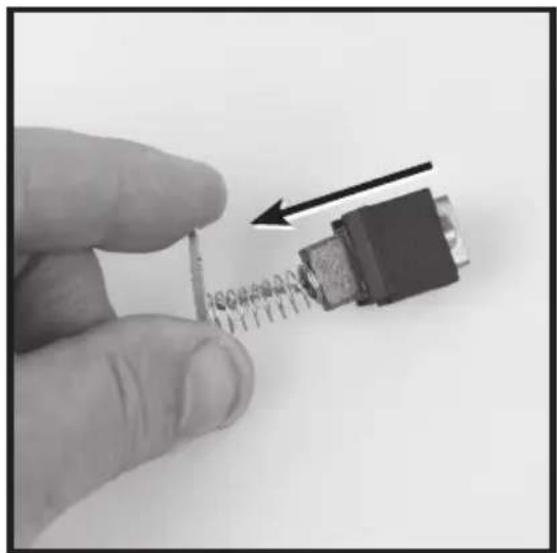

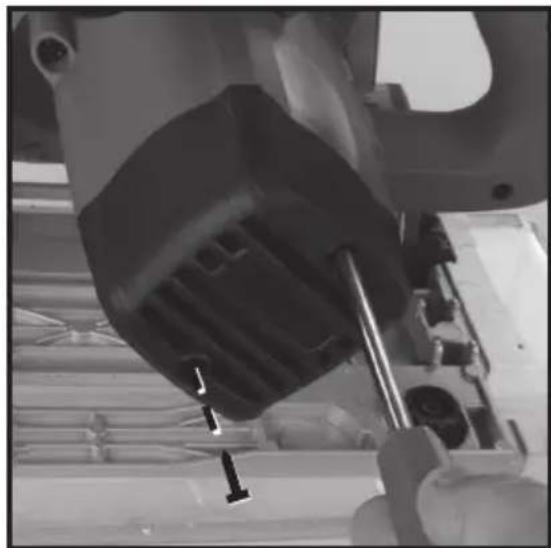

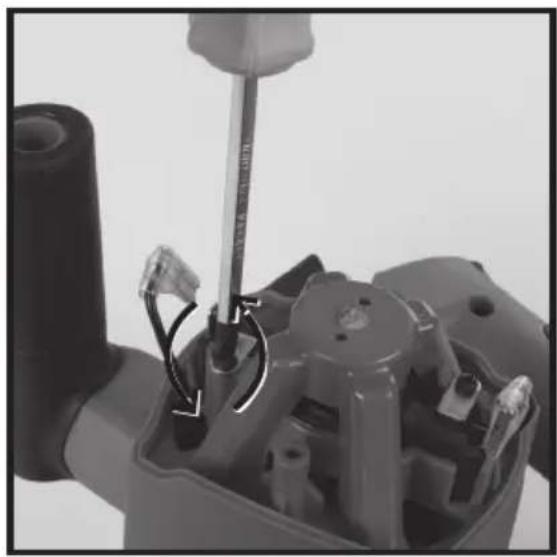

Onderhoud	Regelmatige reiniging, rails smeren, koolborstels vervangen
Onderdelen	Zaagbladen 165 mm ∅ 20 mm, koolborstels, stofzuigeradapter 32 mm
Garantie	3 jaar (registreren binnen 30 dagen)
Meegeleverde accessoires	2 geleiderails, montagebalk, inbussleutels, adapter 32 mm, spanhaken

Veelgestelde vragen - 624327 SILVERLINE

Hoe stel ik de zaagdiepte in?

Draai de diepte-instelschroef (15) los en stel de gewenste diepte in op de schaal (17). De maximale diepte is 56 mm. Draai de schroef weer vast.

Hoe vervang ik het zaagblad?

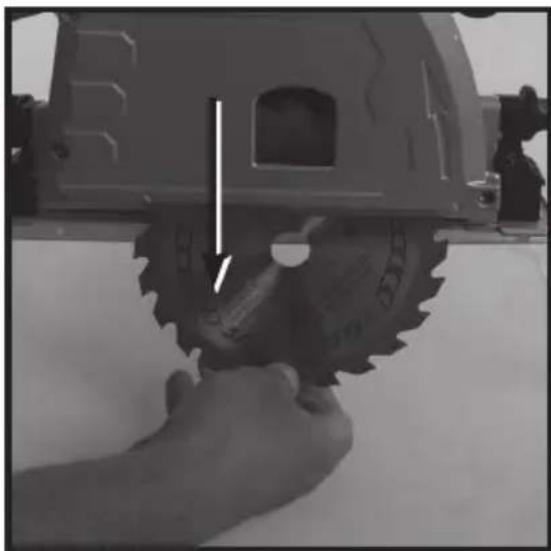

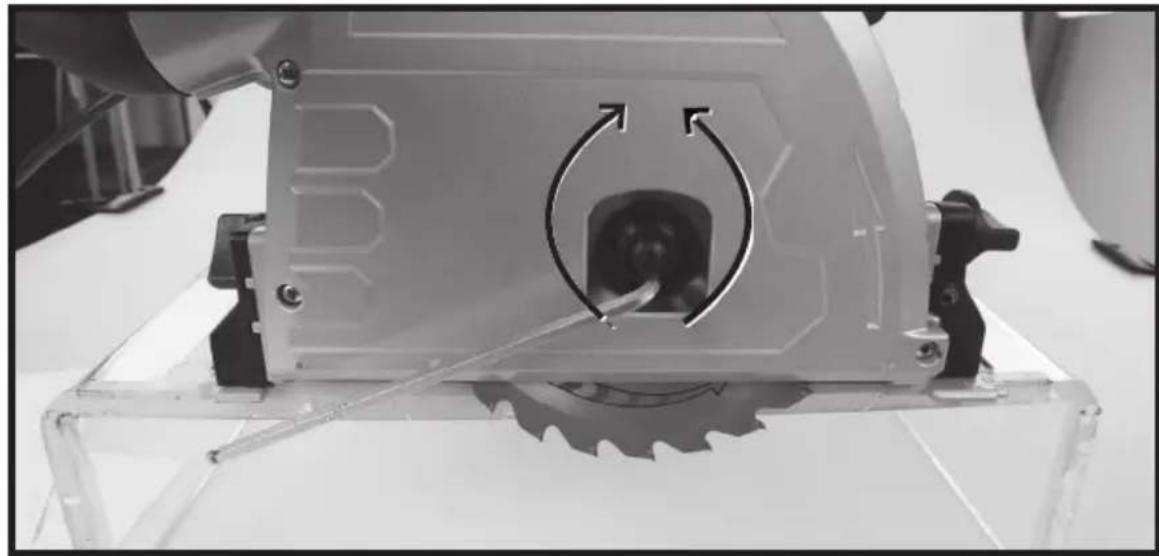

Koppel het gereedschap los. Duw de zaag in om bij de bout via het venster (20) te komen. Vergrendel de as (2), draai de bout los (tegen de klok in), verwijder de buitenste flens en het oude blad. Plaats het nieuwe blad (pijl in draairichting) en draai de bout vast.

Kan ik de zaag zonder rail gebruiken?

Ja, de zaag kan vrijhand worden gebruikt. Voor nauwkeurige en insteeksnedes wordt het echter sterk aanbevolen de meegeleverde geleiderail te gebruiken.

Hoe voorkom ik terugslag?

Houd de zaag met beide handen vast, ga nooit in de lijn van het blad staan, gebruik scherpe en geschikte bladen en zorg dat rail en werkstuk goed vastzitten. Bij vastlopen, laat de schakelaar los en wacht tot de zaag stopt.

Welke beschermingsmiddelen zijn nodig?

Draag altijd gehoorbescherming, oogbescherming, adembescherming, een helm, handschoenen en strakke kleding. Het geluidsniveau kan hoger zijn dan 85 dB(A).

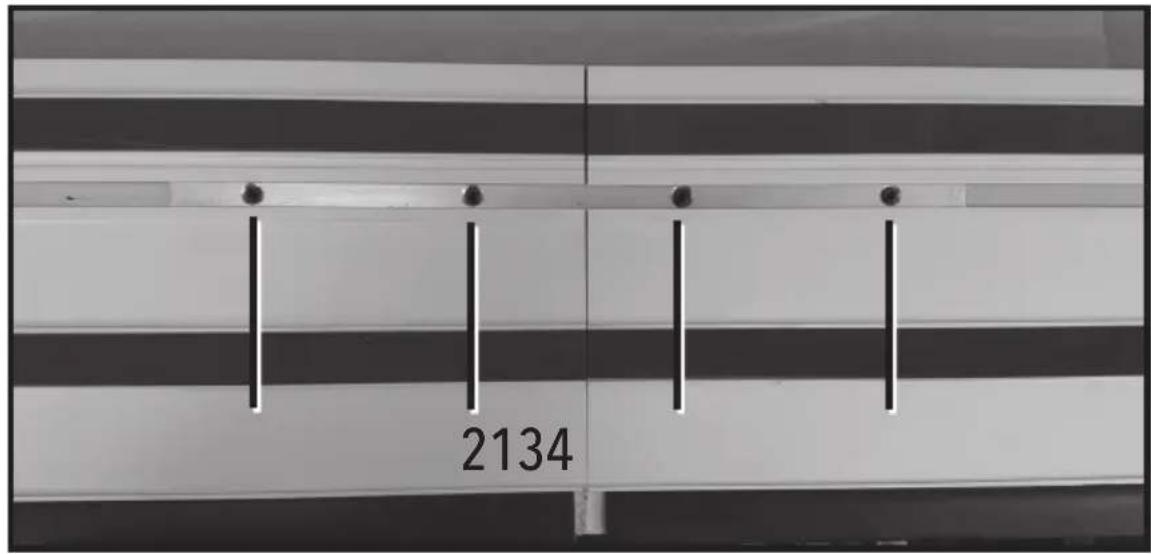

Hoe monteer ik de rails voor een lange zaagsnede?

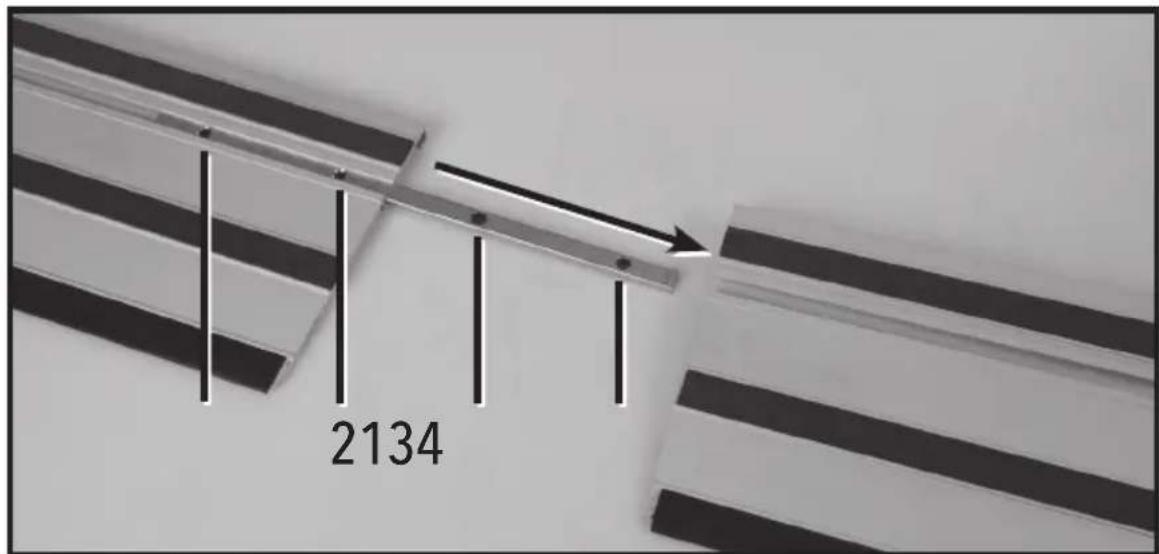

Gebruik de meegeleverde montagebalk (24). Draai de schroeven los, schuif de balk in een rail, voeg dan de tweede rail toe en draai de schroeven vast. Zorg dat de rails uitgelijnd zijn.

Maximale zaagdiepte met rail?

De maximale zaagdiepte is 56 mm, gemeten vanaf de bovenkant van de rail. De diepteschaal houdt rekening met de dikte van de rail.

Hoe onderhoud ik de geleiderail?

Reinig de rail regelmatig om stof en vuil te verwijderen. Breng een spray-smeermiddel aan voor een soepele beweging. De antislip strips moeten schoon blijven.

De zaag start niet, wat te doen?

Controleer de stroomaansluiting. Als het probleem aanhoudt, is de schakelaar mogelijk defect: neem contact op met een erkend Silverline-servicecentrum. Zorg dat de schakelaarvergrendeling is uitgeschakeld.

Wat is de garantie en hoe registreer ik deze?

3 jaar garantie. Registreer uw product op silverlinetools.com binnen 30 dagen na aankoop, met de factuur, om garantie te krijgen.

GEBRUIKSAANWIJZING 624327 SILVERLINE

NL 1200 W invalidcirkelzaag met geleiderail

PL PiTa zaglebiarka 1200 W

ANS DE GARANTIE

JAHRE GARANTIE

ANOS DE GARANTIA

ANNI DI GARANZIA

JAAR GARANTIE

LATA GWARANCJI

Register online: silverlinetools.com

A

B

C

D

E

F
G

H

1

J

K

L

M

N

0

P

English 10
Français 18
Deutsch............26
Espanol. 34
Italiano.........42
Nederlands .50
Polski 58

Introduction

Hartelijk dank voor de aankoop van dit Silverline product. Deze instructies omvatten informatie die nodig is voor een veilig en efficien gebruik van dit product. Dit product is in het bezit van uneke kenmerken en, zelfs indien u befindent bent met geldijkardige producten, is het nodig om deze handleiding aanchodting door te lezen om erzeker van te zich dat de instructies volledig begrijpt. Houd deze handleiding bij de hand en zorg ervoor dat alle gebruikers van dit gereedschap de handleiding hebben gelezen en volledig hebben begrenpen. Bewaar deze instructies bij het product, zodat u deze later nog eens kunt raadplegen.

Beschrijving van de symbolen

Op hetypeplaatje van uwgereedschap hunnen symbolen voorkamen.Deze vertegenwoordiging informatie met betrekking tot het product of tot de gebruksinstrumenties.

Technische afkortingenIntroductie

V Volt
Ø Diameter
W Watt
/min of min-1	Operatives per minut
dB(A) Decibel geluidsniveau (A-gewogen)
m/s2Meters per secondekwadraat	(trillingsamplitude)

Draag gehoorbeschemming

Draag een veiligheidsbril

Draag een stofmasker

Draag een veiligheidshelm

Draag handschoenen

Lees de handleiding

Ontkoppel de machine van de stroombron voor het maken van aanpassingen, het verwisselen van accessoires, het schoonmaker, het uitvoeren van onderhouden en wannear de machine Niet in gebruik is!

Ontkoppel de machine van de stroobron en wacht tot de bladen volledig stil staan voordat u deze aanraakt.

WAARSCHUWING: Bewegende delen kunnen ernstig letsel voroorzaken.

Let op: terugslaggevaar!

Gebruik nicht bij regen of in vochtige omstandigheden!

Giftedampen of gassen!

Voorzichtig!

Milieubescherming

Elektrische producten mogen nicht met het normale huisvuln worden weggegooid.
Indien de möglichkebestaat, dient u het product te recyclen. Vraag de plaatelijkere autoriteiten of winkelier om advies betrefende recyclen.

Voldoet aan de relevante wetgeving en veiligheidsnormen

Specifications

Spanning: 230V

Vermogen: 1200 W

Onbelaste snelheid: 5200 min

Blad afmeting: 165 mm

Blad asgat: 20 mm

Bevestigingsbout blad: M8 x 20 mm

Max. diepte van de snede: 56 mm

Beschermingsklasse:

Snoerlenge: 3m

Afmetingen van het spoor (L x B): 700 x 180 mm (x 2)

Afmetingen (L x B x H): 350 x 230 x 250 mm

Gewicht: 4,75 kg

In het kader van onze voortgaande productontwikkeling hunnen de specificaties van Silverine-producten zonder voorafgaande kennisgeving worden gewijzigd.

Geluids-en trillingsgegevens

Geluidsdruk Ld 89,9 dB(A)

Geluidsvermögen Lw 100,9 dB(A)

Onzekerheid K: 3 dB(A)

Gewogen trilling:

Hoofdhandvat: 2,663 m/s²

Hulphandvat: 2,368 m/s²

Onzekertheid K: 1,5 m/s²

De geluidsintensiteit voor de bediener kan 85 dB(A) overschrijden en gehoorbescheming is noodzakelijk.

WAARSCHUWING: Bij een geluidsintensiteit van 85 dB(A) of hoger is het dragen van gehoort Bescherming en het limiten van de blootstellingstijd vereist. Bij oncomfortabel hooge geluids niveaus, zelfs met het dragen van gehoortbescherming, stapt u het begruik van de machine omnidelfiek. Controleer de pasvorm en het geluidempings niveau van de bescherming.

WAARSCHUWING: Bootstelling aan trilling resulteert mogelijk in gevoelloosheid, tinteling en een vermindert grippvermögen. Langdurige bootstelling kan leiden tot een chronische aandoening. Limiteer de bootstellingsduur en draag anti-vibratie handschoenen. Vibratie heeft een grotere invloed op handen met een temperatuur lager dan een normale,comfortabile temperatuur. Maak gebruik van de informatie in de specifications voor het bereken van de gebruikduur en freiendentie van de machine.

Geluid- en trillingsniveauaus in de specificatie zich vastgesteld volgens EN60745 of een gelijksoortige internationale norm. De waarden gelden voor een normala gebruik in normale werkomstandigheden. Een slecht onderhoden, onjuist samengestelde of onjuist bruguekte machine producerert möglichk hogere geluids- en trillingsniveauus. www.osha.europa.eu biedt informatie met betrekking tot geluiden trillingsniveauus op de werkplek wat möglichnuttig is voor regelmatie gebruikers van machines.

Algemene veiligkeit

WAARSCHUING: Lees alle veiligheidswaarschuwingen, instructies, illustraties, en specificaties die met dit gereedschap meegeleverd worden. Het Niet naleven van alle hiermavolgende instructies kan resulteren in elektrische schokken, brand en/of ernst letsel.

Bewaar deze voorschriften voor toekomstig gebruik.

De term "elektrisch gereedschap" in alle hieronder vermelde waarschuwingen heeft betrekking op uw elektrische gereedschap dat op de stroom is aangesloten (met een snoer) of met een accu worden gevoed (snoeroos).

1) Veiligheid werkruimte

a) Houd de werkruimte schoon en zorg voor een goede verlichting. Rommelige en donkere ruimtes geen dikwijls aanleiding tot ontgelukken.
b) Werk Niet met elektrisch gereedschap in explosieve omgeveen, bijvoorbeeld indien er ontv lambare vloeistoffen, gassen, of stof aanwezig zijn. Elektisch gereedschap creert venk den die stof of dampen kannen doe ont branden.
c) Houd kinderen en omstanders uit de buurt wanneer u elektrisch gereedschap gebruikt. Door alfeiding kunt u de controle over het gereedschap verliezen.

a) De stekkers van het elektrische gereedschap要去en passen bij het stopcontact. Pas de stekker nooit aan. Gebruik geen adapterstekkers in combinatie met geaard elektrisch gereedschap. Het gezruik van ontgewijzigde stekkers en passende stopcontacten beperkt het risico op elektrische schokken.
b) Vermijd lichamelijk contact met geoarde oppervlakken zoals buizen, radiatoren, fornuizen en koelksten. Het risico op een elektrische schok neemt toe wanneer uw lichaam geaard is.
c) Stel elektrisch gereedschap Niet bloot aan regen of aan natte omstandigeden. Water dat elektrisch gereedschap binnendringt, verhoegt het risico op elektrische schokken.
d) Misbruik het snoer Niet. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, voor te trekken, of om de stekker uit het stopcontacte trekken. Houd snoer uit de buurt van warmte, olie, scherpe randen of bewegende delen. Een beschadigd of in de knoop geraakt snoer verhoogt het risico op elektrische schokken.
e) Wannear u elektrisch gereedschap buiten gebruikt, maak dan gebruik van een verlengsnoer dat geschikt is voor gebruik buihenshuis. Gebruik een verlengsnoer dat geschikt is voor gebruik buihenshuis om het nisco op elektrische schokken te beperken.
f) Indien het onvermijdelijk is om elektrisch gereedschap te gebruiken in een vochtige omgeving, gebruik dan een voeding waarop een aardlekbveiliging (Residual Current Device - RCD) is voorzien. Het gebruik van een RCD beperkt het risico op elektrische schokken.

3) Persoonlijke veiligheid

a) Blijf alert, let op wat u doet, en gebruik uw gezond verstand wanner u elektrisch gereedschap gebruikt. Gebruik elektrisch gereedschap nooit wanner u vermoeid bent of onder de de invloed bent van drugs, alcohol of geneesmiddelen. Een moment van onoplettendheidijdens het gebruik van elektrisch gereedschap kan resulteren in ernstig persoonlijk letsel.
b) Gebruik persoonlijke beschemmingsmiddelen. Draag steeds oogbescherming. Beschernende utrusting, aangepast aan de omstandigheden, zoals een stofmasker, antislip veiligheidsschoenen, een helm, of gehoorbescheming beperkt het risico op persoonlijk letset.
c) Zorg ervoor dat het apparaat Niet per ongeluk worden gestart. Controleer de schakelaar in de 'uit' stand staat voordat u de steker in het stopcontact steekt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar het aansluiten van het gereedschap op een voeding wanner de schakelaar is ingeschakenf, kan aanleiding geen lot ongelukken.
d) Verwijder alle stel- of moersleutels voordat u het elektrische gereedschap inschakelt. den moer- of stelsleutel die is achtergelaten op of in er rotend onderdeel van het elektrisch gereedschap kan aanleading geomet voor上去ensoonij lesetl.
e) Reik nicht te ver. Blij aftijd stevig en in balans staan. Zo houdt umeer controle over het elektrische gereedschap in onverwachte situatives.
f) Draag geschiktke kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen et du buurt van bewegende delen. Loshangende kleding, sieraden en lange haren kannen gegren worden door bewegende onderdelien.
g) Als er inrichtingen voorzien zijn voor het afvoeren of voor het verzamelen van stof, zorg er dan voor datা deze op de correcte wijze aangesloeten en gebruikt worden. Het gebruik van inrichtingen voor het verzamelen en het afvoeren van stof kan het risico op aan stof gerelateerde ongelukken beperken.
h) Het is niet odomat u gereedschap dikwijls gebrukten er befindem mee bent dat u nalatig mag worden en de veilighedsprincipes van het gereedschap mag verwaarlozen. Een onbedachtie actie kan aanleiding经营活动 tot ernstig leset in een fractie van een seconde.

4) Gebruik en verzorging van elektrisch gereedschap

a) Forceer elektrisch gereedschap nooit. Gebruik elektrisch gereedschap dat geschikt is voor het werkDat u wilt uitvoeren. Geschict elektrisch gereedschap werk bet er en veiliger op een snugheid waaroor het word ontvorgen.
b) Gebruik het elektrische gereedschap Niet indien de schakelaar het apparaat Niet in- enuitschaktelt. Elektrisch gereedschap dat Niet met behulp van de schakelaar kan bediend worden, is gevaanlukt en moet herstel overd written.
c) Haal de stekker uit het stopcontact en/of verwijder de accu (indien möglich) uit het elektrische gereedschap alvorens u instellening aanpast, accessoires verrangt of het elektrische gereedschap opbergt. Dergelijke voorzorgsmaatregelen verminderen het risico op het per ongeluk starten van het elektrische gereedschap.
d) Berg elektrisch gereedschap dat nicht in gebruik is op buiten het bereik van kinderen, en LAST personen die nicht bedenk zijn met het elektrische gereedschap of met deze instructies het elektrische gereedschap Niet bedieren. Elektrisch gereedschap is gaarlijk indien het gebruikt worden door onervaren gebruikers.
e) Onderhoud uw elektrisch gereedschap. Controller een eventuele fouitieve uittlijing of het vastzitten van bewegende delen, eventuele gebroeken onderdelen, en welke andere afwijkingen dan ook die werking van het elektrische gereedschap zouden kennuren beinvoelden. Indien het elektrische gereedschap beschadig is, diendent het gerepareerd te worden alvorens u het opnieuw gezrukt. Veel ongevallen worden verooraakt door slecht onderhoden elektrisch gereedschap.
f) Houd snijwerktuigen scherp en schoon. Goed onderhonden snijwerktuigen met scherp snoijranden slaan minder snel vast en zijn gemakkeliker te bedienden en te controlen.
g) Gebruik het elektrisch gereedschap, accessoires en onderdelen volgens deze instructies en in overeenstemming met de werkkomstandigden en met het uit te voeren werk. Het gebruik van het elektrische gereedschap voor werkzaamheden die verschillen van deze waaroor het apparat aan bedoeld is, kan aanleidig geven tot Geoaanlijke situates.
h) Zorg dat de handvaten en grepen droog, schoen en vrij van olie en vet zijn.
Glibberige handvaten en grepen zich Niet verlieg te gebruiken en zorgen voor minder controle in onverwachte situations.

5) Onderhoud

a) Laat uw elektrische gereedschap onderhouden door een gekwalificierende monteur met gezebruk van uitsluitend identieke verwangende onderdelen. Hiermee worden gegarandeerd dat de verlieghed van het elektrische gereedschap worden gehandhaard.

Specifieke veiligkeit

Veiligheid spoorinvalzaag

WAARSCHUWING: Voordat u een gereedschap aansluit op een stroombron (stopcontact, Wandschakelaar, enz.), zorg ervoort dat de spanningstoevaerdezelfde is als die gespecifieerd op het naemplaatje van het gereedschap. Een stroombron met een spanning die groter is dan die gespecifieerd voor het gereedschap kan leiden tot ernstig letsel bij de gebruiker en schade aan het gereedschap. Sluit bij twijel het gereedschap Niet aan. Het gebruik van een stroombron met een spanning lager dan de naemplaatclassificatie is schadelijk voor de motor.

• Sta niemand onder de 18一年多 toe.Deze zaag te bedieren.
• Gebruik bij het bedieren van de zaag verilgheidsuitrusting, waaronder een verilgheidsbril of scherm, oorbescherming, stofmasker en beschemende kleding, waaronder verilgheidshandsochoenen.
• Handgereedschap kan trillingen vervoorzaken. Trilling kan zieke vervoorzaken. Handschoenen können helpen om een goede bloedcirculatie in de vingers te behouden. Handgereedschap mig ne gedurende langere perioden zonder pauze worden gebruikt.
• Gebruik altiq aanbevolen bladen met de juiste grootte en vorm van prieelgaten, b.v. diamant of rond. Bladen die neit overeenkomen met de bevestigingshardware van de zaag, werken eccentricis, waardoor controleversi ontstaat.
• Gebruik waar möglichk een stofafuigssystem om stof/afval tegen te gaan.
• Elektrisch gereedschap moet altijd worden vastgehonden bij de geisoleerde grippopervlakken bij het uitvoeren van een bewerking, wat bescheming garandeert als het snijgeredschap contact maakt met zich eigensnoer of verborgen bedrading. Contact met een draad onder stroom za blootgestelde metalen onderdelen van het elektrisch gereedschap onder stroom zetten en de bediener een schok gezven als de geisoleerde grippopervlakken Niet worden gebruikt.
  Zorg ervoor dat de handen uit de buurt van het snuggebied en het blad worden gehouden. Houd een hand op de hulpbediening of motorbehuing. Als beiden handen het gereedschap vasthouden,+kunnen ze Niet door het blad worden geseden.
• Probeer geen materialiek dit snijden dan beschreven in het gedeelte Specificaties van deze handleiding.
• Pas de snijdiepte aan de ditke van het werkstuk aan, d.w.z. minder dan een volle tand van het blad moet zichbaar� onder het werkstuk.
  Zorg ervoor dat werk correct worden ondersteund. Grote panelen können onder hun eigengewicht inzakken en het zaagblad latenten vastlopen. Steunen要去en aan beiden zijden onder het paneel worden geplaatst, zich bij de snijlijn en bij de rand van het paneel.
• Zorg ervoor het snijpad vrij is van alle steunen en stroomkabels

• Bevestig het werkstuk alsijd op een stabili platform, zodat de blootstelling van het lichaam tot een minimum worden beperkt, waardoor vastlopen of controleveries worden voorkomen.

• Gebruik aktijd een afzehek of een rechte randgeleider om de snijnauwkeurigheid te verbeteren en vastlopen te voorkomen.
  Houd tijdens het snijden nooit een werkstuk in uw hand of boven uw benen
  Sta allijd onder een hoek met het gereedschap tijdens het gebruik.
  Houd er rekening mee dat het blad bij de onderkant van het werkstuk zauitsteken
  Reik Niet onder het werkstuk waar deafscheming u niet gegen het blad kan beschermen.

• Let op de draairichting van de motor en het mes.
  Inspecteer het werkstuk en verwijder alle spijkers en andere ingebede objcten voordat u met de werkzaamheden begint.
  Breng tijdens het snijden geen zijwaartse of draaikracht op het blad aan.
• Als een snede Niet tot aan de rand van het werkstuk reikt of als het blad in de snede vastloopt, waar het mes volledig stoppen en til de zaag uit het werkstuk.
  Probeer geen vastgelopen blad vrij te makeen voordat de machine is losgekoppeld van de stroom.
• Beweeg de zaag op geen enkel moment achechteruitijdens het snijden.
• Pas op voor uitgeworpen afval. In sommige situatuies kan alfvalmaterialiaal met slelheid worden uitgeworpen vanuuit het zaaggereedschap. Het is de verantwoordelijkheid van de gebruiker om ervoor te zorgen dat andere mensen in het werkgebied worden beschermd gegen de mogelijkheid van uitgeworpen afval.
• Als u wordt onderbroken bij het bedieren van de zaag, voltoit u het proces en schakelt uuit voordat u uw aandacht afleidt.
• De bladbout en ringen zijn speciaal ontworpen voor uw zaag. Gebruik voor optimale prestaties en veiligheid nooit beschadigde of onjuiste bouten/bladringen.
• Controller de onderste afscherming voor correct sluiten voor elk gebruik. Bedien de zaag Niet als de onderste afscherming Niet vrij beweegt en onmiddelijk sluit. Klem of bind de onderste afscherming nooit vast in de open positie. Als de zaag per ongeluk valt, kan de onderste afscherming worden gebogen. Til de onderste afscherming op met de intrekbare handgreep en zorg ervoor dat deze vrij beweegt en het blad of een ander deel Niet raakt, in alle hoeken en diepten van de sneede.
• Controller altijd dat de onderste afterschering het blad bedekt voordat de zaag na gebruik op een oppervlak rust. En onbeschemerd, uittrollend blad zorgt ervoor dat de zaag可以更好uit beweegt en alles wat zich op zich pad bevindt, snijdt. Houd rekening met dearend die het mes nodig hebelt om te stoppen nadat de trekkerschakelaar is losgelaten.
• Controller regelmatig of alle moeren, bouteen en andere bevestigingen Niet loszitten, draai waar nodig vast.

Het gereedschap mag allelen worden gebruukt voor het voorgeschren doeel. Elk ander gebruik dan dat vermeld in deze handleding wordt beschouwd als een gezal van misbruik. De gebruiker, en niet de fabrikant, is aansprakelik voor schade of hetsel als egvoln dergelijk misbruik.

De fabrikant is nicht aansprakelijk voor wijzigingen in het gereedschap en ook Niet voor schade als gevolg van dergelijke wijzigingen.

Zelfs als het gereedschap worden gebruikt zoals voorgeschreven, is het Niet möglichk om alle resterende risicofactoren te elimineren.

Terugslagpreventie en gebruikersveiligheid

Terugslag is een plotselinge reactie op een geknepen, vastgelopen of verkeerd uftgelind zaagblad, waardoor een ongecontroleerde zaaguit het werkstuk aan der bediener kan schieren. Terugslag is het gewolg van misbruik van zaag en/of onjuiste bedieningsprocedures of-omstandigheden kan kan worden vermeden door de volgende voorzorgsmaatregelen to nemen:

a) Houd de zaag stevig vast met.beide handen en plaats uw armen om terugslagrachten te weerstaan. Plaatsw lichaam aan weerszijden van het zaagblad, maar nicht in lijn met het blad. Door terugslagr kan da zaagchteruitr springingen; als er echter voorzorgsmaatregelen worden genomen, kunnen terugslagrchraten doe gebruiker worden gecontroleerd.
b) Als het blad vastloopt of als het om welke reden dan ook een snede onderbreekt, laat dan de trekker los en houd de zaag onbeeweigij in het werkstuk totdat het blad volledig tot stilstand komt. Probeer nooit daa zag van het werkstuk te verwijderen of trek de zaag naar achtereen terwijl het blad in beweging is. Onderzoek en onderneem corrigerende maatregelen om de orzaaq van het vastlopen te elimineren.
c) Bij het herstarten van een zaag binnen een onvollédige snee, centreer het zaagblad in de kerf en controllerer de zaagtanden Niet zich ingeschakeld in het materiaal (een vastgelopen zaagblad kan 'nair boven schieten' of terugslaan van het werkstuk als gereedschap worden opnieuw opgestart).
d) Een groot werkstuk moet zich bij de lijn van de snede en aan de rand van het paneel worden ondersteund om verzakking te voorkomen. Dit minimaleeert het risico op knijpen en terugslaan van het mes.
e) Gebruik geen botte of beschadigde zaagbladen. Botte of onjuist ingestelde bladen producieren smalle kerf, wat overmatige wrijving, vastlopen en terugslag veroorzaakt.
1) De bladdiepte en de vergrendlingshendels voor het aanpassen van de schuine rand要去en strak en veilig teen voordat ze worden gesneden. Als de bladaanpassing tijdens het sjnijden verschuift, kan dit wastlopen en terugslag voorzoeken.
g) Wees extra voorzichtig bij het maken van een 'valsneede' in bestaande muren of andere blinde gebieden. Het uitstekende blad kan objecten snijden die terugslag veroorzaken.

h) Controleer de onderste afterscherming voor elk gebruik en gebruik Niet als delez而不是 makkelijk sluit, en zorg erwor dat het blad geen enkel deel van de afterscherming of het gereedschap op alle hoeken en diepten van de smede raakt. Klem of bind de onderste afterscherming nooit vast in de open positie.
i) Controller de werkking van de onderste afschermingsveer. Als de afscherming en de veer nicht correct werkken,要去en ze voor gebruik worden gerepareed. De onderste afscherming kan traag werkken als gezolv运营商 beschadigde onderden, gomafzetingen of een openhoping van pauin.
j) De onderste afscherming mag alleen handmatig worden ingetrokken voor speciale smeden zoals 'valsneden' en 'samengestelde smeden'. Til de onderste afscherming op door de handgreep terug te trekken en zodia het blad het materiaal raakt, moet de onderste afscherming worden losgelaten. Voor alle andere zagen要去 de onderste afscherming automatisch werken.
k) Zorg ervoor dat de onderste afscherming het blad bedekt voordat u de zaag neerleegt. Een onbeschemrd, uitrollend blad zorgt ervoor dat de zaag 'achteruit schiet', waardoor alles wat zich op+zijn pad bevindt, worden gesneden. Houd reckening met deijd die het blad nodig heeft om te stoppen nadat de schakelaar is losgelaten. Gebruik geen schuurwienen: hierdoor vervaft de garantie.
I) Als een cirkelzaag een spouwmes hebft, moet deze worden verwijderd voordat een valsnede wordt gemaatk. Een spouwmes verstoort de valsnede en voorzaakt daardoor terugslag. Het spouwmes moet alotij opnieuw worden gemonteerd na het maken van een valsnede. Een cirkelzaag met een permanent, Niet-verwijderbaar spouwmes is NIET geschikt voor het maken van valsneden.

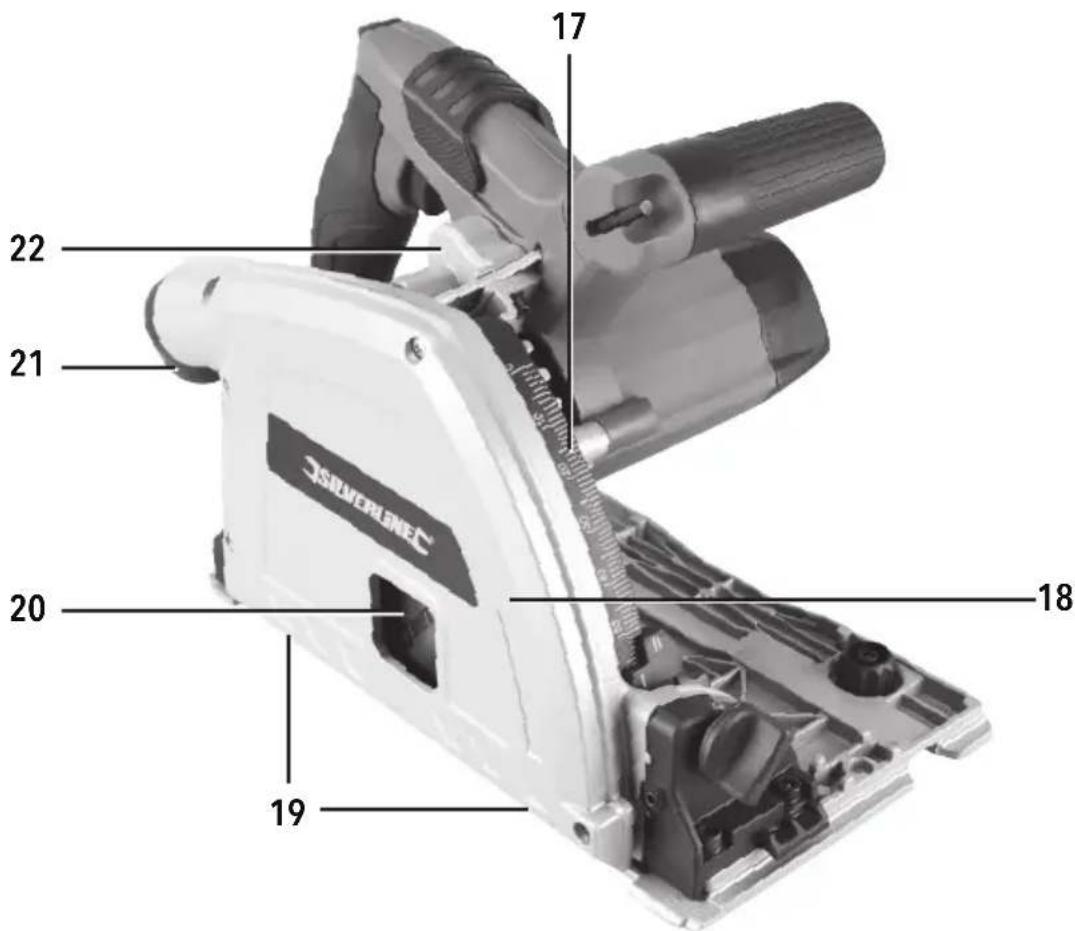

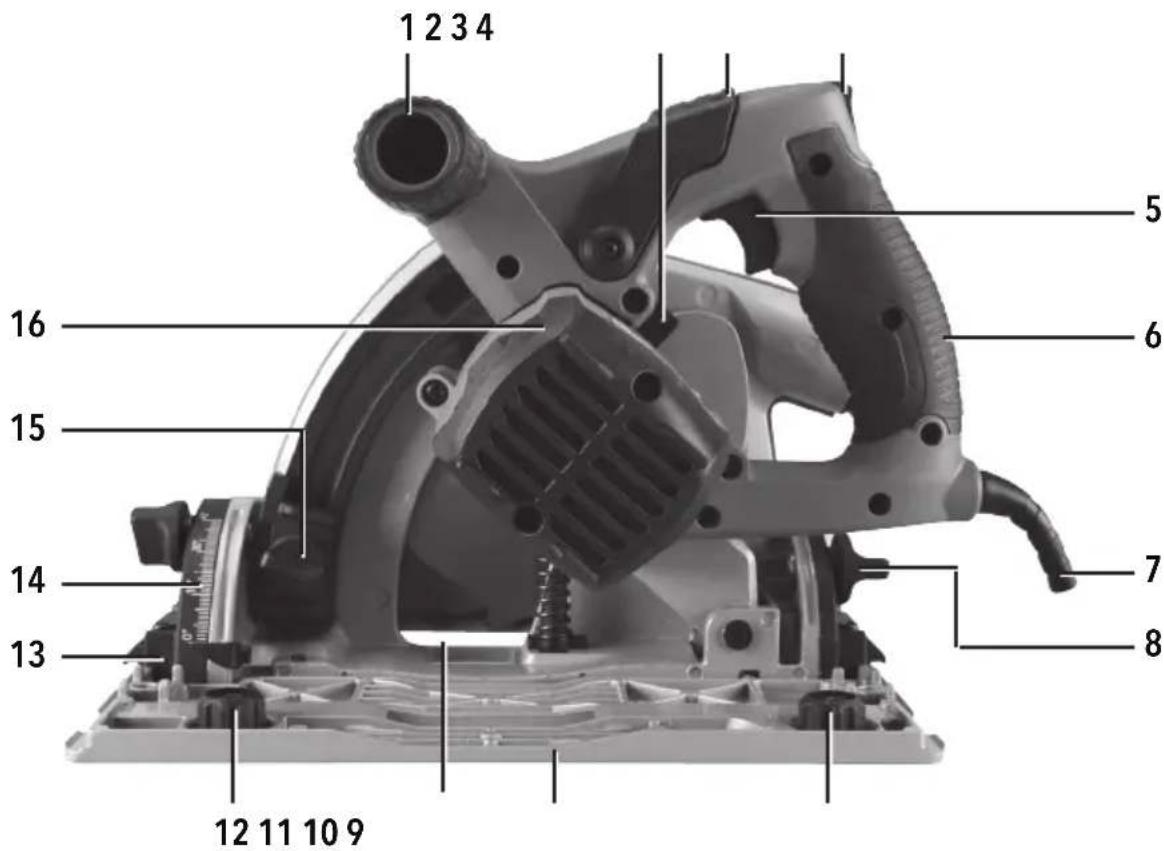

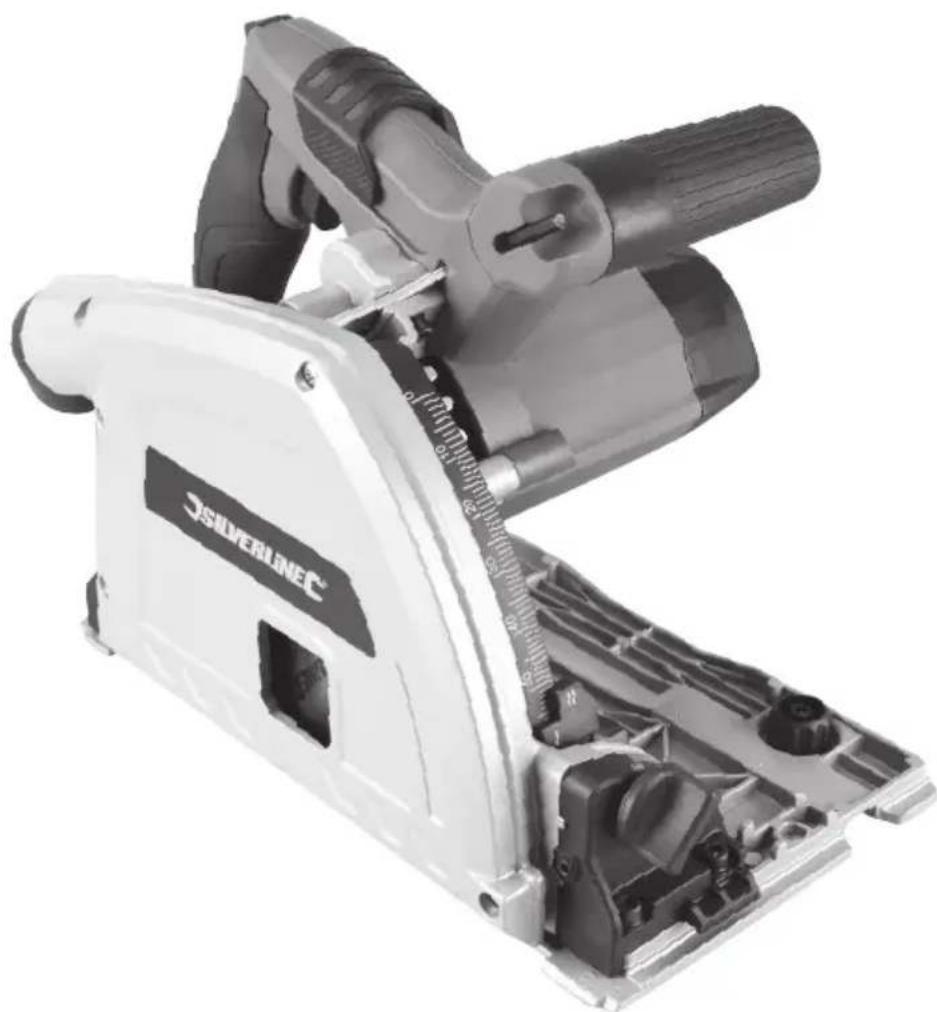

Productonderdelen

1.	Voorste handgreep
2.	Spindelvergrendeling
3.	Trekkervergrendeling
4.	Valvergrendeling
5.	Trekkerschakelaar
6.	Hoofdhandgreep
7.	Netsnoer
8.	Achterste afschuiningsvergrendeling
9.	Verstelnok achefterste spoor
10.	Basisplaat
11.	Spoorvolgpaneel
12.	Verstelnok voorste spoor
13.	Voorste afschuiningsvergrendeling
14.	Afschuiningshoekschaal
15.	Diepteafstelschroef
16.	Motorafdekking
17.	Diepeschaal
18.	Bladbehuzing
19.	Breedte van snij-indicatoren
20.	Bladtoegangsvenster
21.	Stofafzuigingsspoort
22.	Snijdieptevergrendeling

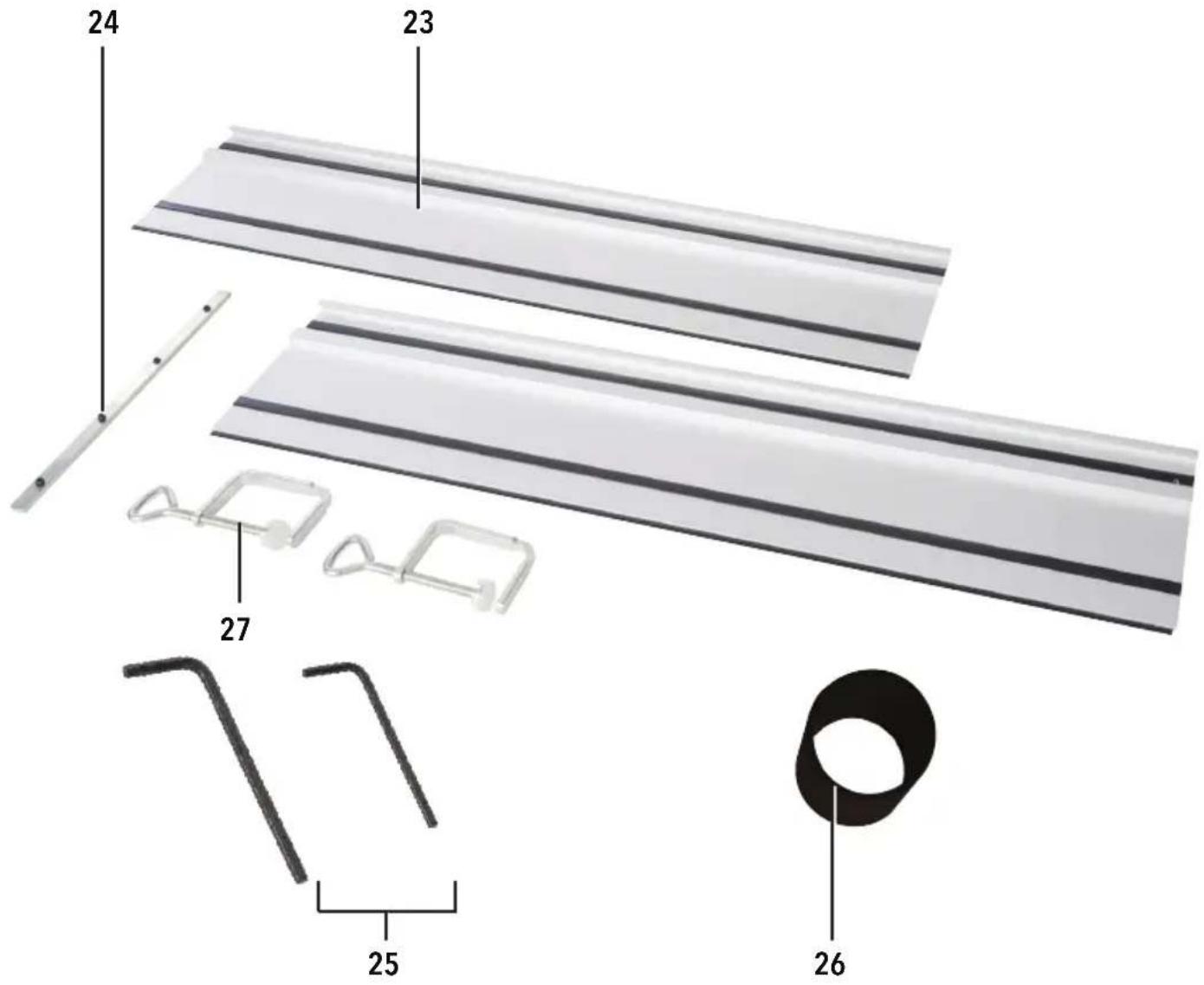

23.	Spoor
24.	Spoormontagebalk
25.	mbHussleutel (x 2)
26.	32 mm vacuūmadapter
27.	Klem (x 2)

Gebruiksdoel

Cirkelzaag voor handmatige bediening en spoorgebonden werking, waar bij lichte tot middelware valsneden worden gemaakt in houten vloerplanken, werkbladen en soortgelijke materiaalen.

Het uitpakken van uw gereedschap

• Pak uw toestel/gereedschap uit. Inspecteer het en zorg dat u met alle kenmerken en functies vertrouwd raakt.
  Zorgervoordalleonderdelenvanhetproductaanwezigjinningoedestaatverkenen.
• Als er onderden ontbreken of beschadigd zijn, zorg dan dat deze verwangen worden voor u dit toestel/gereedschap gezrukt.

WAARSCHUUNG: Koppel altijd de stekker los voordat u montage, onderhoud of reiniging uitvoert.

Voorafgaand aan het gebruik

Stofafzuiging

• Voor een schonere, veiligere werkamgeving en om het gereedschap te beschemen gegen stof en oververhissing, sluit u een stofafzuisysteme of workplaatstofzuiiger aan op de 35mm stofzauigpoort (21).
• De zaag worden ook geleverd met een 32mm adapter.
• Reinig regelmatin het gebied van het gereedschap met een vacuum waar een stofzuisystemen Niet kan worden gemonteerd of gebruikt.

Opmerking: Eén blad is voorgemonteerd; zorg ervoor dat de cladvergrendelingsbout voor het eerste gebruik stevig worden vastgedraad. Zie het gedeelte 'Het zaagblad verwangen' in de handleiding.

WAARSCHUWING: Controller altijd de vervaldatum van de snijschijf voor gebruik (verwijder indien nodig van het gereedschap). Deze worden op het etiek gedrukt of op de binnenste stalen ring van de schijf gestempeld. Gebruik GEEN verlopen schijf waar dat zeijtend gesruik kan verwrijzelen.

• Met behulp van het meegeleverde spoor (23) en de spoormontagebalk (24), kunt u spoorlengtes aansluien voor lange smeden.
• Het gereedschap worden geleverd met 2 x spoorstukken en 1 x spoormontagebalk.
• Om het spoor te monteren, draai schroeven 1 & 2 op de spoormontagebalk (24)(afbeelding E) los met behulp van de meegeleverde imbussleutel (25).
  Schui de spoormontagebalk in een van de spoorstukken zoals geillustreerd en draai de schroeven 1 & 2 (albeeding E) vast.
• Draai schroeven 3 & 4 los met behulp van de imbussleutel en schuif het tweeede spoorstuk maar het einde van de spoormontagebalk (afbeelding F).
  Draai schroeven 3 & 4 vast.

Hetspoordvoorbereiden

Opmerking: Voor het eerste gebruik is het noodzakelijk om de rubberen kerstrip langus een rand van elkengte van het spoortatenlopen

1. Bevestig het spoor aan een geschikt stuk schroothout met behulp van de klemmen (27).
2. Voer een snede uit over de volledige lengte van het spoor. Hierdoor wordt de kerfstrip op de exacte maat voor de zaag afgesneden.
3. Gooi de rubberstrip veg.

Het spoor onderhoden

• Breng voor het eerste gebruik en vanijd totijd indien nodig een lichte smeermiddelspray aan, zDat de zaag soepel over de lengte van het spoor glijdt.
• Laat geen stof, spaanders of ander ruin op het spoor opbouwen.

Het spoor klemmen

• Het spoor wordt geleverd met ingebouwde rubberen wrijvingsstrips, maar het spoor (23)要去 algid waar maybeik worden geklemd met behulp van de meegeleverde klemmen (27).
• Het vastklemmen van de track zorgt voor een stabiele snijpositie voor nel nauwkeurig sjiden.
  Zorg ervoor dat bij het positioneren van de klemmen (27) het zaagblad Niet gehinder wordt tijdens het snijden.

Werkstukondersteuning

Grote panelen en lange stukken moeten goed worden ondersteund zich bij beiden zijden van de smede om knijpen en terugslaan te voorkomen.
- Plaats het werkstuk met de voorkant maar beneden, zodate als er splinters ontstaan, de kans groter is dat het op de kanct gezeburt die minder zichtaar is.

Gebruik

Opmerking: Als nauwkeurigheid van Cruciaal belang is, gebruik dan een ingesteld vierkant om de hoek te controlenen en testsneden te make n op een schrootstuk.

Het spoor in elkaar zetten en repareren

Zie het gedeelte 'Voor gebruik' van de handleiding voor begeleiding bij het monteren en vastzetten van het spoor.

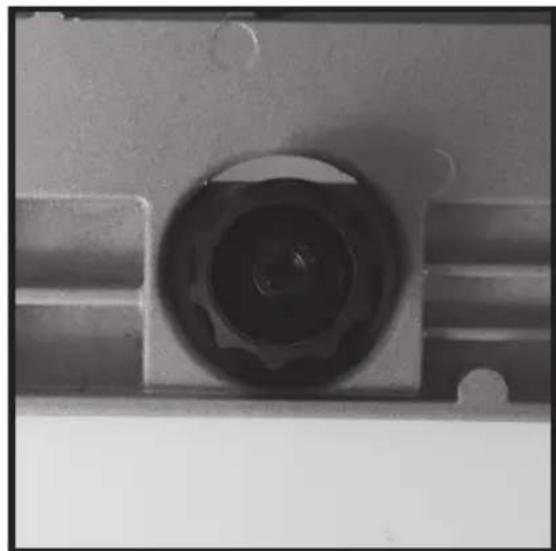

Met behulp van de verstelnokken

• Met de Voorste en achterste verstelnokken (9 & 12)kestu overmatig spelimg tussen het spoor en de zaag verwijderen om de snijnauwkeurigheid te garanderen terwijl de zaag over het spoor beweegt.

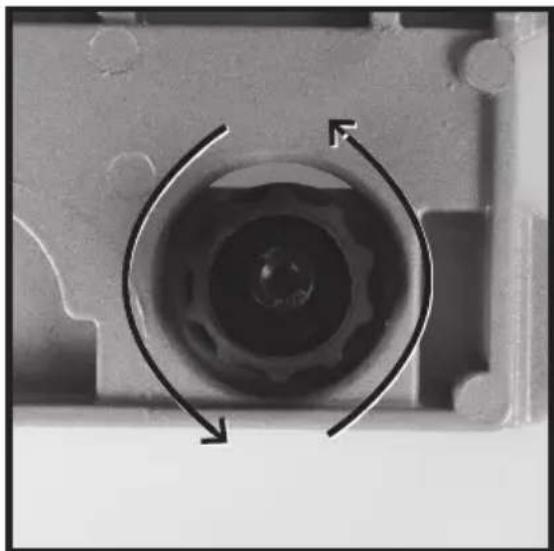

• Draai de nokken (9 & 12) om positie A teplaaten om de nokken uit te schakelen (afbeelding H).

• Plaats de zaag op het spoor.
• Draai de nokken gegen de klok in om de speling:tussen de zaag en het spoor geleidelijk te verminderen (afbeelding I).

Opmerking: Zorg ervoor dat bij het aanpassen van de nokken de zaag met weinig waarstand langs het spoor (23) kan glijden.

Snijdiepte instellen

Zie afbeelding C

• De snijdiepte kan worden aangepast van 0 - 55 mm. De diepte kan worden ingesteld door directe verwijzing maar de diepteschaal, die is gekalibreerd om rekening te houden met het spoor, dus er is geen aanvullende berekening vereist.
• Maak de diepteafstelschroef (15) los en pas aan totdat de aanwijzer uitlijn met de vereiste snijdiepte op de diepteschaal (17).
  Draai de diejevergrendeling stevig vast.
• De zaag kan nu alleen maar waar de ingestelde diepte vallen.

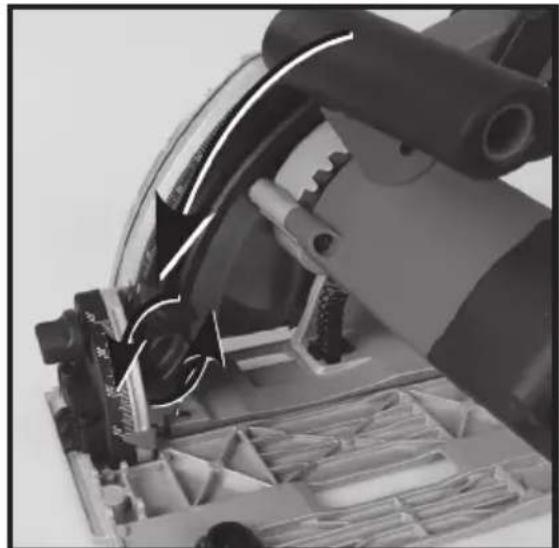

De schuine hoek aanpassen

Zie afbeelding D

WAARSCHUWING: Zorg er na het instellen van de hoek en voor gebruik voor dat de Voorste en achechter nokken worden ingeschaken voordat u een schuine snede maakt. Als u dit Niet doet, kan dit leiden to ergnst personelijk ketsel.
- De schuine hoek kan worden aangepast van 0^ - 45^

1. Maak de Voorste en achechterste aftschuiningsvergrendeling los (8 & 13).
2. Draai de behuizing van de zaag tot de schuinie hoekaanwijzer naast de Voorste afschuiiningsvergrendeling uitgelijnd is met de schuinie hoek die vereist is op de schuinie afschuiiningshoekschaal (14).
3. Draai de Voorste en achterste aftschuiningsvergrendeling stevig vast.
4. Schakel de voorste en achterste verstelnokken (9 & 12) in (zie 'De verstelnokken gebruiken')
5. De zaag is nu maar voor snijden onder de vereiste schuine hoek.

Anti-terugslag

• Terugslag is een plotselinge reactie op een geknepen, vastgelopen of verkeerd uitgelijnd zaagblad, waardoor een ongecontroleerde zaag uit het werkstuk waar de bediener schiet.

Opmerking: Als er terugslag optreedit, controer dan of de geleiderail Niet is beschadigd voordat u doorgaat met de snede.

Snijden

BELANGRIJK

• Controller of het werkstuk en het spoor goed worden ondersteund en vastgezet, zatat er geen beweging kan optreden terwijl de zaag in werkig is.
  Houd de machine altijd met beside handen vast met de voorste en achterste handgrepen (1 & 6).
• Duw de zaag aktijd maar voren. Trek de zaag NOOIT achteruit maar u toe.

• Draag alle veiligheidsuitrusting die nodig is om dit gereedschap te gebruiken. Zie 'Veiligheid'.

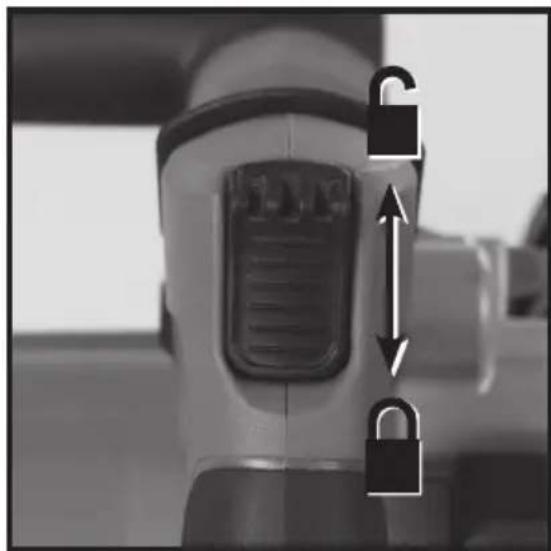

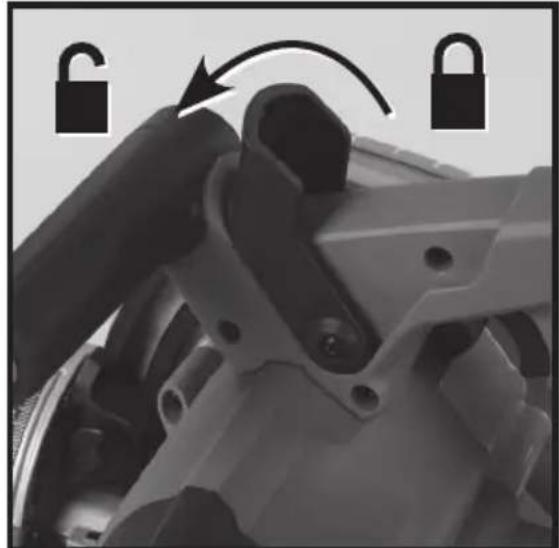

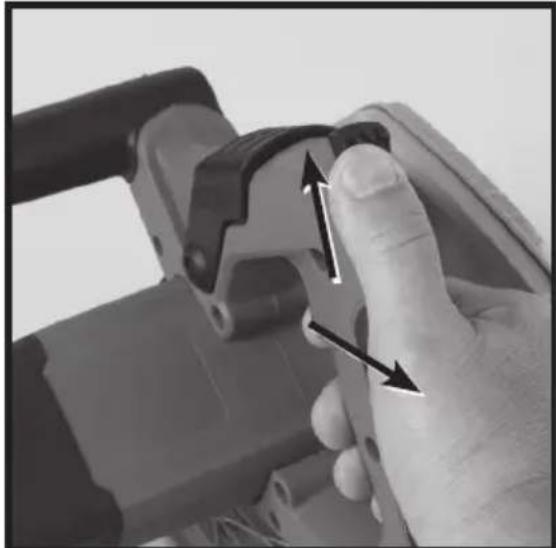

• Zorg ervoor dat de trekkervergrendeling (3) is vergrendel (afbeelding A) en de valvergrendeling (4) is vergrendel (afbeelding J) voordat de zaag in het spoor (23) worden geschoven.

• Bevestig de zaag voor een schuine snede aan het spoor door de verstelnokken (9 & 12) (afbeeling 1) te draaien.
• Selecteer de gewenste schuine hoek en valdiepte zich het gedeelte 'De schuine hoek aanpassen' en 'Snijdiepte instellen'.
• Zodra de gewenste hoek is geseleeteerd, past u de verstelnokken aan zodat de zaag langs het spoor (23) kan bewegen.
• Schakel de trekkervergrendeling (3) en de valvergrendeling (4)(afbeeding A)(afbeeding J)uit.

Opmerking: De valvergrendeling worden automatisch ingeschakeld als de schakelaar worden losgelaten voordat deze worden gedoken.

1. Houd de zaag stevig met bereits handen vast en knijn in de trekkerschakelaar (5) om het gereedschap (albeeding B) in te schaken.
2. Laat het blad op volle slelheid komen en laat het blad met de uitschakelde valvergrendeling (afbeelding J & B) tot de ingestelde diepte vallen.
3. Duw de zaag maar voren langs het spoor om het blad maar het werkstuk te brengen en de snede te starten.
4. Handhaaf een consistente toeoersnelheid - te能力和 de motor overmatig belasten, terwij te langzaam uw werkstuk kan verbranden. Vermijd plotselinge bewegingen van de zaag.
5. Nadat u de snede heeft voitoodi, schakelt u het gereedschap UIT door de trekkerschakelaar los te laten en laat u het blad vollediguiitloopen voordat u de zaag van het spoor verwijder.

Valsneden make

1. Gebruik de breedte van snij-indicatoren (19) om de zaag op het spoor teplaatsen op de plaats waar u wilt dat blad het werkstuk raakt.
2. Schakel de trekkervergrendeling (3) en de invalidvergrendeling (4) (afbeelding A) (afbeelding J)uit.
3. Houd de zaag stevig met bevide handen vast en knijp in de trekkerschakelaar (5) om het gereedschap (afbeelding B in te schaken.
4. Voer de sneede opnieuw met de breedte van snij-indicatoren als richtlijn.
5. Nadat u de snede heeft voitood, schakelt u het gereedschap UIT door de trekkerschakelaar los te laten en laat u het blad volledig uitlopen voordat u de zaag van het spoor verwijdert.

Accessoires

• Een heel gamma aan accessoires is verkriijgbaar bij uw Silverline-leverancier.
• Andere reserveonderdelen zich verwrijijgbaar bij uw Silverline handelaar of via www.toolsparesonline.com.

Onderhoud

WAARSCHUWING: Zorg ervoor dat het gereedschap uit de voeding worden gehaald voordat u aanpassingen maakt of onderhoudsproceduresuitvoert.

Bladonderhoud

• Controller regelmatig of het blad vrij is van opeenhoping van gom of zaagsel. Reinig indien nodig met een op oplosmiddel gebaseerde onderhoudsspray of minerale terpentijn.
• Controller het zaagblad regelmatin op vlakheid. Het gebruik van de zaag met een verbogen blad plaatst overmatige belasting op de motor en versnellingsbak en kan uw garantierachten bevinvloeden.
• Controller de wolframcarbide tanden regelmatig op scherpte en breuken; het blad opnieuw slijpen of verwangen zoals nodig.

Opmerking: Bij het opnieuw slijpen要去en de schuine hoeken aan de voorkant van de tanden behouden blijven.

Het zaagblad verrangen

• Gebruik alleen 165mm bladen, met een kerf tussen 2,2 en 3,5 mm, ontworpen voor cirkelzagen met een onbelast toerental van minimaal 5000min^-1 .
• Monteer nooit stalen bladen met hoge snelheid of schurrende schijven. Het monteren van bladen van ander doel of van verschillende grotte maakt de garantie ongeldig.
• Gebruik geen inferieure bladen. Controller regardmatig of het blad plat, scherp en vrij van scheuren of defecten is.

WAERSCHUWING: Zorg ervoor dat u bij het verwangeninstalleren van een nuw blad alle onderstaande instructies voegt. Beschermende kleding inclusief handschoenen moet worden gedragen. Als u dit Niet doet, kan dit leiden tot ernst letsel voor uzelf en andereen.

Opmerking: Zorg er bij het verwangen van een blad voor dat het mes over de rand van het werkoppervlak hangt, waarat het geedeeltelijk moet vallen om verwijdering möglich te maken (afbeelding G). Als u dit Niet doet, kan dit leiden tot schade aan oppervlakken of personlijk letsel.

1. Schakel de trekkervergrendeling (3) in en schakel de valvergrendeling (4) uit en laat de zaag vallen (afbeelding A)(afbeelding J).
2. 2De zaag vergrendelt op de diepte die toegang geeft tot de bladbevestigingschroef via het bladtoegangsgvenster 20) in de bladbehuizing (18) (afbeeling G).

WAARSCHUWING: in deze positie worden het blad gedeelrijk blootgelegd en moet extra aanandacht worden besteend aan het vermiiden van contact met scherpe randen om ernstig letsel te voorkommen.

1. Breng de imbussleutel (25) aan op de bout en druk op de spindelvergrendeling (2).
2. Draai de imbussleutel in de richting van de rotatie van het blad (tegen de klok in) om de bout los te draaien en verwijderervolgens de bout en de buitenflens.
3. Til het versleten blad voorzichtig van de binnenring op de aandrijfas, schuih het blad door de opening bij de voet van de bladbehuing (18) en zet deze apart (afbeelding K).
4. Schuih het nuwe blad voorzichtig doer voet van de bladbehuizing enplaats het op de binnenrning op de schacht. De afbeeldeningen要去en maar gericht zich en de pijp op het blad moet in bezelfde richting wijden als de pijp op de behuizing (afbeiding K) (18).
5. Plaats de buitenste bladflens opnieuw en draai de bladbevestigingsbout gedeeltekijk vast.
6. Controller of het blad goed zit, druk op de spindelvergrendeling en draai de bout stevig vast met de imbussleutel.
7. Houd de hoofhandgreep (6) ingedrukt en schakel de trekkervergrendeling (3)uit, zodat het blad zich volledig kan terugtrekken in de cladbehuzing (afbeelding A).

Schoonmaken

Houd de ventilatieopeningen van het gereedschap altiid open en schoon.
- Verwijder regelmatig stof en vuil met een doeck of zachtbe borstel.
- Gebruink nooit bijtende middelen om plastic onderdelen schoon te makeen. Een vochtige doeck wordt aanbevolen. Water mag nooit in contact komen met de zaag.
- Smeer alle bewegende delen regelmatig opniew.

Borstelvervanging

Zieafbeeldingen L,M,N,O,P

• De koolborstels zijn een verbruiksartikel dat periodiek要去 worden geinspecteerd en verwangen runawaye versluten zich.

• Schroef de 2 schroeven los van de motorafdekking (16) en verwijder de afdekking (albeelding L).

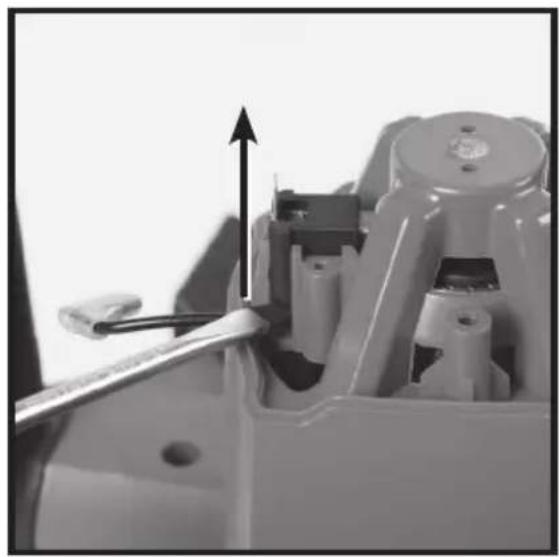

• Gebruik een sleufschroevendraaier (niet meegeleverd) om de elektrische terminal uit de borstel (afbeeding M) te verwijdenen.
• Verwijder de schroef van de borstelbehuzing met een kruskopschroevendraaier (niet meegeleverd) en verwijder de plaat (albeeding N).
• Gebruik een sleufschroevendraaier om de borstelbehuzing uit het gereedschap te halen (afbeeding O).
• Verwijder de borstel uit de behuizing door de metalen veerpunt (afbeelding P) te draaien en eruit te trekken.
• Als een van beiden borstels is versleten tot minder dan 6mm lang,要去en beiden borstels worden verwangen met母公司 Silverline-verbangingsborstels, verkrijgbaar bij geautorisere Silverlinedealers en reparatiecentra.
• Keer het proces om om deulative borstels te monteren, zdat alle schroeven steig vast zitten.

Contact

Voor technische ondersteuning of voor reparatiedvies, gelieve contact op te nemen met de hulplijn op ([phone]

Web: www.silverlinetools.com

VK-Adres:

Toolstream Ltd.

Boundary Way

Lufton Trading Estate

Yeovil, Somerset

BA22 8HZ, Verenigd Koninkrijk

EU-Adres:

Toolstream B.V.

Holtum-Noordweg 11

Unit 4

6121 RE Born

Nederland

Opslag

Bewaar dit gereedschap zorgvuldig op een veilige, droge plaats buiten het bereik van kinderen.

Afvoer en verwerking

Bij de verwijdering van elektrische machines neemt u de nationale voorschriften in acht.

• Elektrische en elektronische apparaten (WEEE)monary met huishoudelijk afval worden weggegooid
• Neem contact op met uw gemeente voor informatie betreffende de verwijdering van elektrisch gereedschap.

Probleemoplossing

Probleem Mogelijk oorzaak Oplossing
Geen functie bij AAN/UIT-trekkerschakelaar (5) worden bediend	Geen spanning Controller de netaansluiting
	Defecte AAN/UIT-trekkerschakelaar	Vervang de AAN/UIT-trekkerschakelaar door een geauthoriseerd Silverline service-centrum
Na enigeijd gestopt met werken	Gereedschap is oververhit	Schakel het gereedschap uit en LAST het afkoelen tot kamertemperaturet. Zorg ervoor dat de ventilatieoppeningen duidelijk zijn
Slecht snijden	Versleten bladtanden Vervang het blad
	bladtanden versleten Vervang mes
Trilling of abnormaal geluid	Onjuist gemonteerd blad Monteer blad opnieuw
	Los blad Draai de bladbevestigingsbout vast
	Een ander deel van het gereedschap is losgekomen	Controller, en indien möglich opnieuw vastzetten, anders latent repareren door een geauthoriseerd Silverline servicecentrum
	Acessoire verkeerd aangebracht of los Breng het accessoire correct aan
	Verkeerd aangespannen fijnne spoorinstelnokken (9 & 12)	Span correct aan om de trillingen te verminderen en om de snijprestatie teverbeteren

Silverline Tools garantie

Dit Silverline product komt met 3aar garantie.

U hebtrecht op 3一年多 garantie als u dit product binnen 30 dagena aankoop op silverlinetools. com registreert. De garantieperiode gaat in vanaf de aankoopdatum op het ontvangstbewijs.

Uw product registraren

Ga waar: silverlinetools.com, klik op de 'Guarantee Registration (registration) knop en voer het volgende in:

Uw personlijkke gegevens
- De productinformationen de aankoopdatum

Het garantiebewijs worden verwolgens in PDF-formaat aangemaaakt. Druk het af en bewaar het bij het product.

Voorwaarden

De garantieperiode gaat in vanaf de aankoopdatum op het ontvangstbewjs.

BEWAAR UW ONTVANGSTBEWIJS OP EEN VEILIGE PLAATS

Als dit product binnen 30 dagen na de aankoopdatum een gebrek vertoont, breng het dan samen net uw ontvangstbewijs waar de winkel waar u het heeft gekocht en beschrijf het gebrek in detail. Het product worden verrolgens terugbetaald of omgewisseld.

Als dit product na deperiode van 30 dagen een gebrek vertoont, stuur het dan maar:

Garantie claims moeten binnen de garantieperiode worden ingediend.

Zonder het originele ontvangstbewijs met de aankoopdatum, uw naam, adres en plaats van aankoop kan geen werk aan het product uitgevoerd worden.

Beschrijf het gebrek dat verholpen moet worden in detail.

Bij claims die binnen de garantieperiode worden ingediend, gaat Silverline Tools na of het een materiaal- of een fabrieksfout betreft.

De verzendkosten worden nicht vervoed. Bied de arbeiten die u terugstuart voor reparatie in een schon en geborgde staat aan. Verpak ze zorgvuldig om schade en hetsetiijdens het vervoer te voorkommen. Ongepaste en onveilighe leveringen können worden afgewezen.

Al het werk wordt uitgevoerd door Silverline Tools of een officièle reparatiedienst.

De garantieperiode word door herstellung of verranging van het product niet verlengd.

Defecten waar van wij beschouwen dat ze onder de garantie vallen, worden verholpen door middel van een kosteloze herstellung van het gereedschap (exclusief verzendingskosten) of een verwonging door een gereedschap in perfecte staat van werkig.

De ingehouden gereedschappen of onderdelen die zich verwangen, worden het eigendom van Silverine Tools.

De herstellung of verranging van het product onder garantie is bijkomstig aan en heeft geen invloed op uw wettelijk rechten als consument.

Wat is gedekt:

• De reparatie van het product, mits maar tevredenheid van Silverline Tools kan worden vastgesteld dat de gebreken ontstaan zijn lijdens de garantieperiode en het gevolg zich van materiaal- of fabrieksfonten.
  Voor onderden die nicht更是verkrijgbaar zijn of niet更是vervaardig worden za Silverline Tools een fonctionele verwangng uityoeren.

Wat Niet is gedekt:

Silverline Tools geeft geen garantie op herstellingen als gevolg van:
- Normale slijtage veroorzaakt door gebruik in overeenstemming met de handleiding zoals zaagbladen, borstels, riemen, gloeilampen, batterijen enz.
- De verwangting van meegeleverd toebehoren zoals boortjes, zaagbladen, schuurvellen, snijdschrijyen en aanverwante producten.
- Toevallige schade, gebreken ten gevolge van nalatig gebruik of verzorging, misbruik, verwaarlozing, achteloze bediening of hantering van het product.
- Gebruik van het product voor andere doeleinden dan normala huishoudelijk gebruik.
Alle wijzigingen van het product.
- Gebruik van andere onderdelen en toebehoren dan de originele onderdelen van Silverline Tools.
- Foutieve installment (behaviour wanner geinstalleerd door Silverine Tools).
Herstellungen of wizzigingen die zich uitgevoerd door anderen dan Silverline Tools of diens officièle reparatieidensten.
- Uitgezonderd hetrecht op hetverhelfpen vangebaren van het gereedschap volgens deze garantievoorwaarden worden geen claims gedekt.

Wprowadzenie
