262212 - Boor SILVERLINE - Gratis gebruiksaanwijzing en handleiding

Merk	Silverline
Model	262212
Producttype	Kolomboor
Voedingsspanning	230 V, 50 Hz
Vermogen	350 W
Motortype	Inductie
Aantal snelheden	5 (580, 850, 1220, 1650, 2650 tpm)
Boorkopcapaciteit	1,5 – 13 mm
Tafelafmetingen	160 x 160 mm
Tafelhelling	±45°
Afstand boorkop / voet (max)	295 mm
Afstand boorkop / tafel	0 – 210 mm
Afmetingen (L x B x H)	355 x 225 x 440 mm
Gewicht	14,5 kg
Beschermingsgraad	IP20
Geluidsdruk	66 dB(A)
Geluidsvermogen	79 dB(A)
Dienstcyclus	S2, max. 30 min
Garantie	3 jaar (bij registratie)
Onderhoud	Jaarlijkse smering, reinigen met droge doek

Veelgestelde vragen - 262212 SILVERLINE

Wat zijn de essentiële veiligheidsinstructies voor het gebruik van deze kolomboormachine?

Draag altijd een veiligheidsbril, gehoorbescherming en een stofmasker. Bind lang haar vast, draag geen losse handschoenen en trek de stekker uit het stopcontact voordat u aanpassingen maakt of accessoires vervangt.

Hoe stel ik de snelheid van de boormachine in?

Trek de stekker uit, open het poeliedeksel (4), draai de riemspanner (10) los, duw de motor naar voren, plaats de riem op de gewenste poeliecombinatie (5 snelheden beschikbaar), span de riem en sluit het deksel.

Hoe stel ik de boordiepte in?

Gebruik de twee moeren op de boordiepteaanslag (5). Draai ze vast op de gewenste hoogte op de schaal (0 tot 50 mm) om de slag van de boorkop te beperken.

Hoe stel ik de hoogte en helling van de tafel in?

Draai de tafelvergrendelingshendel (12) los, schuif de tafel naar de gewenste hoogte en draai vast. Voor de helling: draai de hellingsbevestigingsbout (17) los met een sleutel, stel de hoek in via de hellingsschaal (16) en draai weer vast.

Welke boorbits kan ik gebruiken en hoe installeer ik ze?

Gebruik boren met een schacht van 1,5 tot 13 mm. Open de boorkop (7) met de meegeleverde sleutel, plaats de boor gecentreerd en draai stevig vast. Zorg dat de boorkop goed vastzit voordat u begint te boren.

Hoe onderhoud ik de kolomboormachine?

Trek altijd de stekker uit. Maak regelmatig schoon met een droge doek. Smeer de bewegende delen eenmaal per jaar met lithiumvet. Controleer de riemspanning en de staat van de kabels.

Wat moet ik doen als de boormachine niet start?

Controleer de stroomvoorziening, de zekering van het stopcontact en of het poeliedeksel (4) goed gesloten is (veiligheidsschakelaar). Als het probleem aanhoudt, neem dan contact op met een erkend Silverline-servicecentrum.

Waarom wordt de boor heet of rookt hij?

Dit kan komen door een onjuiste snelheid, een botte boor, gebrek aan smeermiddel of ongeschikt materiaal. Controleer de snelheid, slijp de boor of gebruik snijvloeistof.

Hoe bevestig ik de kolomboormachine op een werkbank?

Gebruik de bevestigingsgaten (15) in de voet om de boormachine stevig op de werkbank te schroeven met bouten en moeren (niet meegeleverd). Als hij niet is vastgezet, klem hem dan vast met klemmen.

Wat is de garantie en hoe activeer ik deze?

Silverline biedt 3 jaar garantie op dit product. Registreer uw aankoop op silverlinetools.com binnen 30 dagen na aankoop om de garantie te verkrijgen. Bewaar uw factuur.

GEBRUIKSAANWIJZING 262212 SILVERLINE

Hartelijk dank voor de aanschaf van dit Silverline gereedschap. Deze instructies bevatten informatie die u nodig hebt voor een veilige en doeltreffende bediening van dit product. Dit product heeft unieke kenmerken. Zelfs als u bekend bent met gelijksoortige producten dient u deze handleiding zorgvuldig door te lezen, zodat u in staat bent alle voordelen te benutten. Houd deze handleiding bij de hand en zorg ervoor dat alle gebruikers van dit gereedschap de handleiding hebben gelezen en volledig hebben begrepen.

Beschrijving symbolen

Op het gegevensplaatje van uw gereedschap kunnen zich symbolen bevinden. Deze symbolen belangrijke informatie over het product of instructies voor het gebruik.

Draag gehoorbescherming Draag een veiligheidsbril Draag een stofmasker Draag een veiligheidshelm

Draag handschoenen

Lees de handleiding

Voorzichtig!

Enkel geschikt voor binnen gebruik!

Ontkoppel de machine van de stroombron voor het maken van aanpassingen, het verwisselen van accessoires, het schoonmaken, het uitvoeren van onderhoudt en wanneer de machine niet in gebruik is!

Beschermingsklasse I (aardgeleiding)

Voldoet aan de relevante wetgeving en veiligheidsnormen

Milieubescherming

Elektrische producten mogen niet worden weggegooid met het normale huisvuil. Indien de mogelijkheid bestaat, dient u het product te recyclen. Vraag uw gemeente of winkelier om advies betreffende recyclen

Technische afkortingen en symbolen

V Volt
~, AC Wisselspanning
A, mA Ampère, milliampère
n_b	Onbelaste snelheid
n Snelheid
° Graden
∅ Diameter
Hz Hertz
--- , DC Gelijkspanning
W, kW Watt, kilowatt
/min or min^-1	Operaties per minuut
rpm Revoluties per minuut
dB(A) Decibel geluidsniveau (A)
m/s2 Meters per seconde (trilling)

Specifications

Spanning: 230 V, 50 Hz

Vermogen: 350 W

Motor type:....Inductie

Gebruiksduur (max): 30 min (S2 werkcyclus)

Motor snelheid: No: 1440 min-1

Onbelaste snelheid: n0: 580, 850, 1220, 1650 en 2650 min ^-1

Snelheden: 5

Span kop grootte: 13 mm (1,5 - 13 mm)

Tafel afmetingen: 160 x 160 mm

Tafel kanteling: +/- 45°

Spankop tot kolom: 104 mm

Spankop boor gang: 50 mm

Spankop tot voet (max): 295 mm

Spankop tot tafel: 0-173 mm

Beschermingsklasse:

Beschermingsgraad: IP20

Afmetingen (L x B x H): 355 x 225 x 440 mm

Gewicht: 14,5 kg

Met het oog op onze aanhoudende productontwikkeling kunnen de specificaties van Silverline producten zonder voorafgaande kennisgeving worden gewijzigd.

Geluid en trilling:

Geluidsdruk L _PA : 66 dB (A)

Geluidsvermogen L _WA : 79 dB (A)

Onzekerheid K: 3 dB (A)

De geluidsintensiteit voor de bediener kan 85 dB (A) overschrijden en de gehoorbescherming is noodzakelijk.

WAARSCHUWING: Bij een geluidsintensiteit van 85 dB(A) of hoger is het dragen van gehoorbescherming en het limiteren van de blootstellingstijd vereist. Bij oncomfortabel hoge geluidsniveaus, zelfs met het dragen van gehoorbescherming, stopt u het gebruik van de machine onmiddellijk. Controleer de pasvorm en het geluiddempingsniveau van de bescherming.

WAARSCHUWING: Bloatstelling aan trilling resulteert mogelijk in gevoelloosheid, tinteling en een vermindert gripvermogen. Langdurige blootstelling kan leiden tot chronische condities. Limiteer de blootstellingsduur en draag anti-vibratie handschoenen. Vibratie heeft een grotere invloed op handen met een temperatuur lager dan een normale, comfortabele temperatuur. Maak gebruik van de informatie in de specificaties voor het bereken van de gebruiksduur en frequentie van de machine.

Geluid- en trillingsniveaus in de specificatie zijn vastgesteld volgens EN60745 of een gelijksoortige internationale norm. De waarden gelden voor een normaal gebruik in normale werkomstandigheden. Een slecht onderhouden, onjuist samengestelde of onjuist gebruikte machine produceert mogelijk hogere geluids- en trillingsniveaus. www.osha.europa.eu biedt informatie met betrekking tot geluids- en trillingsniveaus op de werkplek wat mogelijk nuttig is voor regelmatige gebruikers van machines.

Algemene veiligheid

WAARSCHUWING: Bij het gebruik van elektrische machines horen basis veiligheidsvoorzorgmaatregelingen opgevolgd te worden om de kans op brand, elektrische schokken en persoonlijk letsel te minimaliseren. Lees de instructies voor gebruik volledig door en bewaar deze bij de machine voor toekomstig gebruik.

WAARSCHUWING: De machine is niet geschikt voor gebruik door personen met een verminderde mentale of fysieke bekwaamheid of een gebrek aan ervaring, tenzij de persoon wordt begeleid of geïnstrueerd door een persoon verantwoordelijk voor de veiligheid

LET OP: Het gebruik van de machine voor doeleinden, anders dan waarvoor de machine is bestemd resulteert mogelijk in gevaarlijke situaties en serieus persoonlijk letsel

De term "elektrisch gereedschap" in alle hieronder vermelde waarschuwingen heeft betrekking op uw elektrische gereedschap dat op de stroom is aangesloten (met een snoer) of met een accu wordt gevoed (snoerloos).

1 - Veiligheid in de werkruimte - Rommelige en donkere ruimtes leiden vaak tot ongelukken.

2 - Denk aan de werkplaatsomgeving

• Stel gereedschap niet bloot aan regen
• Gebruik gereedschap niet in vochtige of natte omstandigheden
• Houdt uw werkplaats goed verlicht
• Gebruik gereedschap niet in de nabijheid van ontvlambare vloeistoffen of gassen

3 - Bescherm uzelf tegen elektrische schok - Voorkom het contact met geaarde oppervlakken (als leidingen, radiatoren, koelkasten).

4 - Houd kinderen en omstanders uit de buurt - Laat mensen, vooral kinderen, de machine en verlengsnoeren niet aanraken en houd ze op afstand

5 - Berg gereedschap wat niet in gebruik is op - Berg gereedschap dat niet in gebruikt is op een droge plek, buiten het bereik van kinderen op

6 - Forceer gereedschap niet - Uw machine functioneert optimaal op de bestemde gebruikssnelheid

7 - Gebruik de juiste machine - Forceer kleine machine niet voor het uitvoeren van grote werkzaamheden.

- Gebruik gereedschap niet voor doeleinden waarvoor ze niet bestemd zijn.

8 - Draag de juiste uitrusting

• Loshangende kleding en sieraden kunnen door bewegende onderdelen gegrepen worden
• Het dragen van niet-slippende schoenen is aangeraden voor buitenwerk
• Bedek lang haar

9 - Draag de benodigde beschermingsmiddelen

• Draag een veiligheidsbril
• Draag een stofmasker bij stof producerende werkzaamheden

WAARSCHUWING: Wanneer de beschermende uitrusting niet gedragen wordt is de kans opeen ongeval groter en is de ernst van voorvallende ongevallen groter

10 - Sluit gereedschap op een stof-ontginningssysteem aan - Wanneer de machine is voorzien van een stofpoort, sluit u deze op een ontginningssysteem aan

11 - Misbruik het stroomsnoer niet - Trek nooit aan het stroomsnoer om de stekker uit het stopcontact te halen. Houdt het stroomsnoer uit de buurt van warmte, olie en scherpe randen. Beschadigde snoeren vergroten de kans op elektrische schok

12 - Klem uw werk vast - Klem uw werkstuk wanneer mogelijk stevig vast

13 - Reik niet te ver - Blijf altijd stevig en in balans staan

14 - Onderhoud uw gereedschap zorgvuldig

• Het scherp en schoon houden van snijgereedschap zorgt voor een gemakkelijkere machine controle en een kleinere kans op het buigen en breken
• Volg smeerinstructies op
• Controleer stroomsnoeren regelmatig op beschadiging en laat deze bij een geautoriseerd service center repareren
• Laat stroomsnoeren bij een geautoriseerd service center vervangen
• Houdt handvaten schoon, droog en vrij van olie en vet

WAARSCHUWING: Velen ongelukken worden veroorzaakt door slecht onderhouden machines

15 - Ontkoppel machines van de stroombron - wanneer niet in gebruik, voor onderhoud en bij het vervangen van accessoires ontkoppelt u de machine van de stroombron

16 - Verwijder sleutels - Maak van het controleren op gereedschapssleutels een gewoonte

17 - Voorkom onnodig starten - Zorg ervoor dat de aan-/uitschakelaar bij het aansluiten op de stroombron, het plaatsen van een accu of het vervoeren in de uit-positie staat

WAARSCHUWING - Het onnodig starten van de machine kan leiden tot serieuze verwondingen

18 - Het gebruik van buiten verlengsnoeren - Wanneer gereedschap buiten gebruikt wordt, maakt u gebruik van verlengsnoeren, geschikt voor buiten. Dit vermindert de kans op elektrische schok

19 - Blijf alert

• Houd uw aandacht op het werk, gebruik uw gezonde verstand en gebruik machines niet wanneer vermoeid
• Gebruik het elektrisch gereedschap niet wanneer u vermoeid bent of onder invloed van drugs, alcohol of medicijnen

WAARSCHUWING: Onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig letsel

20 - Controleer beschadigde onderdelen

• Controleer voor verder gebruik of de machine als bestemd functioneert
• Controleer bewegende delen op uitlijning, beschadiging, montage en andere gesteldheden die gebruik van de machine mogelijk beïnvloeden
• Een beschadigde beschermkap hoort bij een geautoriseerd service center gerepareerd of vervangen te worden, tenzij anders vermeld in deze handleiding
• Laat defecte schakelaars bij een geautoriseerd service center repareren

WAARSCHUWING: Gebruik de machine niet met een defecte aan-/uitschakelaar. De schakelaar hoort voor gebruik gerepareerd te worden

21 - Laat uw machine te allen tijde door een gekwalificeerd persoon repareren - Laat uw machine te allen tijde door een gekwalificeerd persoon repareren om gevaarlijk gebruik te vermijden

WAARSCHUWING: Maak bij onderhoud enkel gebruik van identieke vervangende onderdelen

WAARSCHUWING: Laat een beschadigd stroomsnoer door de verkoper of een geautoriseerd service center vervangen

22 - Stekker horen overeen te komen met het te gebruiken stopcontact - Stekkers mogen niet aangepast worden. Gebruik geen adapters op geaarde machines. Overeenkomende stekkers en stopcontacten verminderen de kans op elektrische schok

23 - Indien het onvermijdelijk is elektrisch gereedschap te gebruiken in een vochtige omgeving, gebruik dan een energiebron met een aardlek beveiliging (Residual Currency Device). Het gebruik van een RCD vermindert het risico op een elektrische schok

WAARSCHUWING: Wanneer de machine in Nieuw-Zeeland gebruikt wordt, met een lekstroom van 30 mA of lager, is het gebruik van een aardlekschakelaar aanbevolen

WAARSCHUWING: Voordat u de machine op de stroombron aansluit controleert u of het voltage van de stroombron overeenkomt met het voltage op het gegevensplaatje op de machine. Een stroombron met een hogere spanning kan zorgen voor ernstige verwondingen aan de gebruiken en schade aan de machine. Een stroombron met een lagere spanning kan de motor beschadigen. Plug de stekker bij twijfel niet in de stroombron.

Gepolariseerde stekkers (enkel voor Noord-Amerika) Voor het verminderen van het risico op elektrische schok, is de eenheid voorzien van een gepolariseerde stekker (Een blad is breder dan de andere). De stekker past slechts op één manier in een gepolariseerd contactpunt. Wanneer de stekker niet volledig in het contactpunt past, draait u de stekker om. Wanneer de stekker nog steeds niet past, neemt u contact op met een gekwalificeerd elektricien. De plug mag in geen enkele manier aangepast worden.

Veiligheid voor stationaire boormachines

Voor de veiligheid met betrekking tot beschermende kleding en algemene gezondheidsgevaren verwijst u naar 'Algemene elektrische veiligheid' boven in de handleiding

• Belangrijk: Het is noodzakelijk alle nationale veiligheidsregels met betrekking tot installatie, gebruik en onderhoud op te volgen
• Laat personen jonger dan 18 jaar de boorhamer niet gebruiken. Tevens horen alle gebruikers met de gebruik- en veiligheidsinstructies bekend te zijn
• Bij het gebruik van de machine is het dragen van de volgende veiligheidsuitrusting verplicht: veiligheidsbril, gehoorbescherming en beschermende kleding. Wanneer het boren stof produceert draagt u een stofmasker. Draag geen handschoenen waar losse draden door de machine gegrepen kunnen worden en zo uw handen in het boormechanisme trekken
• Verlengkabels die in combinatie met de boorhamer gebruikt worden horen volledig uitgepakt te worden. Minimale aderdikte: 1.0 mm2
  • Zorg voor een goede verlichting
• Zorg ervoor dat boor bits stevig in de span kop vast zitten. Losse bits kunnen losschieten en ongelukken veroorzaken
• Zorg ervoor dat u de machine start voordat het boor bit het werkstuk raakt
• Controleer voordat u begint met boren of er genoeg vrije ruimte is onder het werkstuk
• Oefen geen druk op de machine uit waar dit de levensduur vermindert
• Gebruik wanneer nodig een koelvloeistof om het boor bit en het werkstuk tegen overmatige hitte te beschermen
• Boor bits worden erg heet tijdens gebruik. Laat ze na gebruik afkoelen.
• Verwijder zaagsel of vuil dicht bij het boor bit niet met uw handen
• Wanneer u tijdens het gebruik van de boorhamer gestoord wordt, maakt u het werk af en schakelt u de machine uit, voordat u opkijkt
• Maak wanneer mogelijk gebruik van klemmen of bankschroeven voor het klemmen van het werkstuk
• Ontkoppel de stekker van het stopcontact voordat bits gewisseld worden
• Controleer de span kop regelmatig op tekenen van slijtage en/of schade. Beschadigde onderdelen horen door een gekwalificeerd persoon vervangen te worden
• Wanneer het werk voltooid is haalt u de stekker uit het stopcontact en verwijderd u de boor uit de span kop
• Controleer bouten, moeren en andere bevestigingsmiddelen regelmatig en draai deze wanneer nodig aan

Inbegrepen accessoires: Inbussleutel en boorhouder sleutel

Onderdelenlijst

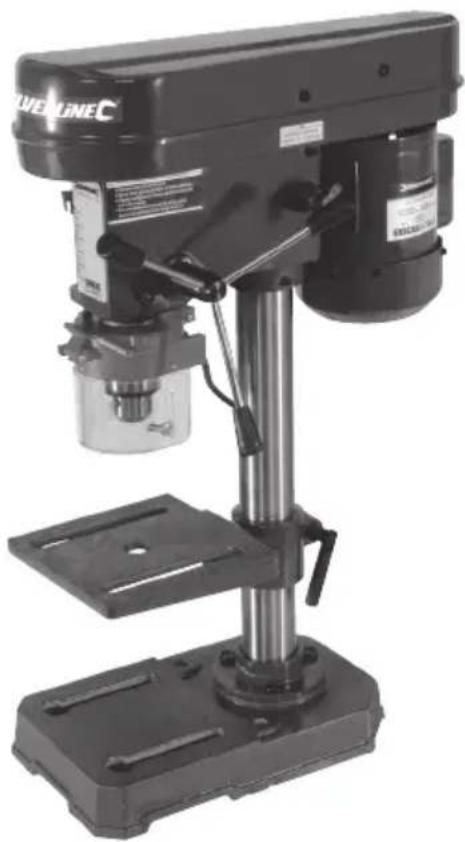

1	Holom
2	Motor
3	Aan-/uitschakelaar
4	Loopwielbeschermkap
5	Boordieptemeter
6	Span kop beschermkap
7	Span kop
8	As-loopwiel
9	Motorloopwiel
10	Aandrijfriem spanversteller
11	Inval boorhandvat grepen
12	Tafel vergrendelhendel
13	Tafel
14	Voet
15	Voet bevestigingsgaten
16	Tafel kantelschaal
17	Tafel kantelbout (verborgen)
18	Spiebaan
19	Lagers
20	As-kraag
21	As

Inbegrepen accessoires: Inbussleutel en spankopsleutel

Gebruiksdoel

Kolomboormachine voor het boren van verschillende materialen, waaronder beton. De machine geeft een nauwkeurige dieptecontrole, positionering en boor hoek. Voorziet een stabiel platform bij het gebruik van accessoires, compatibel met een normale spankop.

Het uitpakken van het gereedschap

• Pak uw toestel / gereedschap voorzichtig uit. Inspecteer het en zorg dat u met alle kenmerken en functies vertrouwd raakt
• Controleer of alle onderdelen aanwezig zijn en in goede staat verkeren. Als er onderdelen ontbreken of beschadigd zijn, zorg dan dat deze vervangen worden voor u dit toestel / gereedschap gebruikt

Voor gebruik

WAARSCHUWING: Ontkoppel de machine van de stroombron voordat u accessoires wisselt of enige aanpassingen maakt

Het samenstellen van de kolomboormachine

Vereist gereedschap (niet inbegrepen): Kruiskopschroevendraaier en steeksleutel

Let op: Delen van de machine bevatten olie en vet sporen voor het tegengaan van roest. Verwijder de sporen voor het assembleren van de machine, vooral bij de boorhouder bevestiging en de interne bevestiging van de boorhouder (7).

1. Bevestig de kolom (1) op de voet (14) met gebruik van de inbegrepen bouten (x3), sluitringen (x3) en veer sluitringen (x3) inbegrepen. De veer sluitringen passen tussen de boutkoppen en de sluitringen (Fig. I)
2. Schuif de tafel (13) op de kolom en draai deze op ongeveer 150 mm van de voet, met behulp van de vergrendelhendel (12) vast (Fig. II)
3. Plaats de kolomboormachinekop op de kolom en verlaag deze zo ver mogelijk
   Let op: Bij het hanteren van de zware kolomboormachinekop is assistentie nodig

4. Wanneer de kop is uitgelijnd met de voet, draait u de twee schroeven die de kop in plaats houden met behulp van de inbussleutel vast (Fig. III). De schroeven zijn direct onder de aandrijfriem spanversteller (10), aan dezelfde zijde te vinden

5. Schroef de drie boorhandvat grepen (11) op het bevestigingspunt vast (Fig. IV)

6. De boorhouder wordt met behulp van een conische verbinding in positie gehouden. Bevestig de boorhouder door een stukje hout over de kop te houden en daar met een zachte hamer op te slaan (Fig. V). De boorhouder kan zowel voor of na de montage van de kolomboormachine bevestigd worden. Gebruik wanneer nodig een zachte hamer
   Let op: Voor een goede bevestiging horen beide oppervlakken olie en vetvrij te zijn

Let op: Zorg ervoor dat de span kop kaken zijn ingetrokken voordat de kop met een hamer wordt geslagen

1. Kantel de boorhouder beschermkap (6) zodat de schroeven (x3), de sluitringen (x3) en de moeren (x3), die het vizier in de beschermkap vergrendelen, losgedraaid kunnen worden. Plaats het vizier in de kop en bevestig de schroeven, sluitringen en moeren losjes op de gaten (Fig. VI). Wanneer de schroeven door de juiste gaten zijn bevestigd, draait u deze vast

2. Het is belangrijk de kolomboormachine op een werkbank te bevestigen zodat de machine niet om kan kantelen. Zet de machine met behulp van bouten en moeren (niet inbegrepen) door de voet bevestigingsgaten (15) en overeenkomende gaten in het werkoppervlak vast

Let op: Gebruik nylon vergrendelmoeren of veerringen op de bevestigingsmiddelen om trillingen te minimaliseren

Let op: Wanneer de machine niet permanent op een werkoppervlak wordt gemonteerd, is het vastzetten van de machine met behulp van klemmen aangeraden.

Boorsnelheid

BELANGRIJK: De aandrijfriem spanversteller (10) dient voor gebruik mogelijk verstelt te worden, zelfs na het selecteren van een snelheid.

- De machine is voorzien van 5 handmatig gestelde snelheden. Zie de onderstaande tabel voor riemposities voor elke snelheid en de snelheidstabel voor het type boor bit met bijbehorende maten

Riempositie Snelheid (min-1)		Spiraal boor (metaal)	Houtboor (hout)	Forstner boor (hout)
8 9 5	80 11 -	13 mm	>25 mm 35 -	50 mm
8 9	850	8 - 10 mm	25 mm 28 -	32 mm
8 9 1	220 5 -	7 mm	20 mm 19 -	25 mm
8 9 1	650 3 -	4 mm	3 - 15 mm	13 - 16 mm
8 9 2	650 1 -	2 mm		<16 mm

1. Ontkoppel de machine van de stroombron voordat de boorsnelheid aangepast wordt

2. Verwijder de loopwielbeschermkap (4) vergrendelschroef boven de aandrijfriem spanversteller (10) en open de loopwielbeschermkap

3. De snelheid wordt versteld door de riem die het spindelloopwiel (8) met het motorloopwiel (9) verbindt

4. Om de riem te verplaatsen draait u de spanversteller (10) los en trekt u de motor (2) naar de voorzijde van de machine

5. Positioneer de riem op de benodigde diepte in overeenstemming met de bovenstaande tabel of de tabel aan de binnenzijde van de loopwielbeschermkap

BELANGRIJK: Gebruik de machine alleen met een rechte/horizontale riem. Het gebruik van de machine met een schuine riem resulteert in serieuze schade aan de machine en ontkrachting van de garantie

1. Om de riem te spannen kantelt u de motor van de voorzijde van de machine af, draait u de spanversteller vast en draait u de loopwielbeschermkap vergrendelschroef vast

Let op: Een losse spanning doet de riem slippen waardoor de boor mogelijk in het werkstuk vast komt te zitten. Een te strak gespannen riem veroorzaakt een overmatige slijtage en geluidsniveau. Een juist gespannen riem geeft een maximale levensduur. Na verloop van tijd rekt de riem uit en hoort de spanning vergroot te worden. Uiteindelijk is het vervangen van de riem nodig.

Let op: De loopwielbeschermkap is voorzien van een veiligheidssysteem wat het inschakelen van de machine voorkomt wanneer de beschermkap niet gesloten is. Wanneer de machine niet ingeschakeld kan worden, controleert u of de kap goed gesloten is.

Het gebruiken van de kolomboormachine

WAARSCHUWING: Bij het gebruik van de machine is het dragen van de geschikte beschermende uitrusting, waaronder een stofmasker en veiligheidsbril, verplicht

WAARSCHUWING: Gedragen handschoenen en kleding dienen vrij te zijn van loshangende draden en delen die door de roterende as gegrepen kunnen worden, wat kan resulteren in ernstig persoonlijk letsel

Inval boorhandvat grepen

Gebruik het inval boorhandvat grepen (11) om de boor door het werkstuk te voeren. Trek het handvat naar beneden om de span kop naar beneden te bewegen. Het invalmechanisme keert automatisch terug naar de startpositie. Begeleid de grepen zodat de boor niet plots omhoog schiet

Spankop

De boorhouder (7) kan met behulp van de boorhouder sleutel open en dicht gedraaid worden, bij het vastzetten van boor bits met een schachtdiameter tussen 1,5–13 mm.

Let op: Zorg ervoor dat de boorhouder volledig vast gedraaid is. Losse boor bits kunnen de boorhouder ernstig beschadigen wat de garantie mogelijk ontkracht.

WAARSCHUWING: Bevestig geen boor bits met een maximale snelheid, lager dan de onbelaste snelheid van de riemsnelheid waarop de machine gesteld is

Aan-/uitschakelaar

Om de machine te starten drukt u op de groene 'l' knop (3)

Om de machine te stoppen drukt u op de rode '0' knop

WAARSCHUWING: Gebruik de machine niet in continue gebruiksperiodes langer dan 15 minuten en laat de machine tussen lange gebruiksperiodes in afkoelen

Tafel

De tafel kan in hoogte, rotatie en kantel versteld worden. De tafel is voorzien van 2 gleuven voor het bevestigen van een bankschroef (niet inbegrepen) op het werkoppervlak en een centraal gat voor de doorgang van het boor bit zonder het beschadigen van het oppervlak.

Positie verstelling

• Draai de tafel vergrendelhendel (12) los
- Verplaats de tafel naar de hoogte- en rotatiepositie voor het benodigde gat in het te boren materiaal
- Draai de hendel vast wanneer de juiste tafelpositie verkregen is
- Om de tafel te kantelen draait u de kantelbout (17) met behulp van een moersleutel (niet inbegrepen) los, verstelt u de tafel met behulp van de kantelschaal (16) en draait u de bout vast. Voor een precieze verstelling gebruikt u een waterpas.

Let op: zorg ervoor dat de tafel goed vast is gezet voordat de machine wordt gebruikt

Boordiepte

De boordiepte kan versteld worden door de beweging van de span kop/spindel te beperken. Verstel de 2 bouten op de draad, parallel op de boordieptemeter (5). Stel tussen 0-50 mm als weergegeven op de meter. Het vergrendelen van de 2 bouten op de maximale hoogte geeft een 50 mm boor gang.

LET OP

Het uitoefenen van overmatige druk resulteert niet in sneller en effectiever boren. Verminder de druk wanneer deze een zichtbaar effect op de boorsnelheid heeft. Het overbelasten van de machine verkort de levensduur. Wanneer de boor het materiaal doorboort slaat deze mogelijk vast waardoor de machine mogelijk plotseling slaat. Om de kans op verwondingen te voorkomen zet u het te boren werkstuk te allen tijde met behulp van een bankschroef of klem vast en gebruikt u scherpe boor bits.

Het boren in hout

- Zorg ervoor dat het boor bit geschikt is voor het boren in hout en een hogere onbelaste snelheid heeft dan de ingestelde snelheid van de machine

WAARSCHUWING: Houtstoffen zijn mogelijk giftig en mogen niet geïnhaleerd worden. Draag te allen tijde een geschikt stofmasker

Het boren in metaal

- Zorg ervoor dat het boor bit geschikt is voor het boren in metaal en een hogere onbelaste snelheid heeft dan de ingestelde snelheid van de machine

WAARSCHUWING: Tijdens het boren van metaal worden het boor bit en het werkstuk erg heet. Raak het bit niet aan en zorg ervoor dat het niet in contact komt met brandbare materialen. Maak te allen tijde gebruik van een geschikt smeermiddel of boorvloeistof en boor op een geschikte snelheid

• Voor efficiënt boren en een maximale gebruiksduur oefent u enkel een lichte druk op de machine uit
• Gebruik een verzonken boor om de scherpe randen van het gat te verwijderen en zo de kans op letsel te verminderen

Accessoires

- Een breed accessoire aanbod, waaronder boor bits, gatenzagen, komborstels etc. is verkrijgbaar bij uw Silverline handelaar

• Tafelboormachine bankschroef 65mm (380677)
• Tafelboormachine bankschroef 100mm (292674)
- Snel-verlos tafelboormachine bankschroef 100mm (380956)

Onderhoud

WAARSCHUWING: Haal de stekker uit het stopcontact voordat u de machine schoonmaakt of enig onderhoud uitvoert.

Algemene inspectie

• Controleer regelmatig of alle bevestigingsmiddelen nog goed vast zitten. Door vibratie kunnen ze na enige tijd los gaan zitten
• Inspecteer het stroomsnoer voor elk gebruik op slijtage en beschadiging. Reparaties dienen uitgevoerd worden bij een geautoriseerd Triton/Silverline/GMC service center. Dit geld tevens voor verlengsnoeren, gebruikt met de machine

Smeren

De onderdelen van het as-mechanisme van de machine zijn gesmeerd en vereisen bij normaal gebruik een aantal jaren geen smeren. Wanneer de machine regelmatig gebruikt wordt, dient het mechanisme jaarlijks gesmeerd te worden. De handleiding bevat geen instructies betreft het demonteren van het mechanisme. Vindt algemene informatie betreft smeren hier:

1. Demonteer het mechanisme, verwijder enige smeermiddelen en controleer of onderdelen versleten of beschadigd zijn
2. Smeer de lagers (19) met een hoogwaardig smeermiddel. Controleer de werking van verzegelde lagers en smeer de buitenkant. Vul de spiebaan kraag (18) en as-kraag (20) met vet en zorg ervoor dat de as (21) voldoende gesmeerd is
3. Voorzie onderdelen die niet gesmeerd dienen te worden en oppervlakken met hoge wrijving met een lichte laag motorolie

Schoonmaak

WAARSCHUWING: Bij het schoonmaken van de eenheid is het dragen van de juiste beschermende uitrusting, waaronder een veiligheidsbril en handschoenen, aanbevolen

• Houd uw machine te allen tijde schoon. Vuil en stof doen de interne onderdelen sneller slijten, wat de levensduur van de machine aanzienlijk vermindert
• Maak de behuizing van de machine met een zachte borstel of droge doek schoon
• Maak de plastic onderdelen niet met bijtende middelen schoon. Maak gebruik van een licht schoonmaakmiddel en een vochtige doek
  • De machine mag niet in contact komen met water
• Zorg ervoor dat de machine volledig droog is voordat u deze gebruikt
• Gebruik wanneer mogelijk zuivere, droge perslucht om door de luchtgaten te blazen

Opberging

- Berg de machine op een droge en veilige plek, buiten het bereik van kinderen op. Wanneer de machine permanent opgesteld is, dient u toegang voor kinderen te beperken

Verwijdering

Bij de verwijdering van elektrische machines neemt u de nationale voorschriften in acht.

• Elektrische en elektronische apparaten en accu's mogen niet met uw huishoudelijk afval worden weggegooid
• Neem contact op met uw gemeente voor informatie betreffende de verwijdering van elektrisch gereedschap

Probleemopsporing

Probleem Mogelijke oorzaak Oplossing
De boormachine start niet	Onjuiste aansluiting op de stroombron Controleer of de stekker volledig in het contact gestoken is. Controleer of de stroombreker (wanneer aanwezig) gereset is
	Gesprongen zekering Controleer de zekering in de stekker en verwang wanneer nodig
	Loopwielbeschermkap (4) niet gesloten Sluit de loopwielbeschermkap volledig en controleer het veiligheidsschakelaar mechanisme
	Foutieve aan-/uitschakelaar (3) Neem contact op met uw Silverline handelaar
Abnormale of hoge geluidsniveaus	Onjuiste bandspanning Pas de spanning aan
	As vereist smering Breng vet tussen de boorhouder en het as-loopwiel op de interne as aan. Neem wanneer nodig contact op met uw Silverline handelaar.
	Versleten of beschadigde aandrijfriem Vervang de riem. Replace belt. Neem wanneer nodig contact op met uw Silverline handelaar of kijk op www.toolsparesonline.com voor vervangende riemen
	Losse bevestigingsmiddelen Controleer de volledige behuizing en binnen de loopwielbeschermkap op losse bevestigingsmiddelen
Overmatige hitte en rokend boor bit	Onjuiste snelheidsinstelling Pas de snelheid aan
	Bot boor bit Vervang of slijp het boor bit
	Materiaal/boor bit dient nat geboord te worden Gebruik een geschikt koelmiddel
Los boor bit	Gebogen boor bit Vervang het boor bit
	Boor zit niet gecentreerd in de boorhouder	Plaats de boor opnieuw in de boorhouder
	Versleten onderdeel als lagers	Neem contact op met uw Silverline handelaar
Boor bit buigt in het werkstuk	Aandrijfriem is te slap gespannen	Pas de riemspanning aan

Silverline Tools Garantie

Dit Silverline product komt met 3 jaar garantie.

Registreer dit product binnen 30 dagen van aankoop op www.silverlinetools.com om in aanmerking te komen voor 3 jaar garantie. De garantieperiode begint op de datum van aankoop op het ontvangstbewijs.

Het gekochte product registreren

Ga naar: silverlinetools.com, kies Registration (registratie) en voer het volgende in:

• Uw persoonlijke gegevens
• De gegevens van het product en de aankoop
  U ontvangt het garantiebewijs in PDF-vorm. Druk het af en bewaar het bij het product.

Voorwaarden

De garantieperiode gaat in vanaf de datum van aankoop op het ontvangstbewijs.

BEWAAR HET ONTVANGSTBEWIJS OP EEN VEILIGE PLAATS

Als dit product binnen 30 dagen van de aankoopdatum een fout heeft, breng het dan naar de winkelier waar u het heeft gekocht, met uw ontvangstbewijs, en met vermelding van de details van de storing. U kunt om een nieuwe vragen of om uw geld terug.

Als dit product na de periode van 30 dagen een fout heeft, stuur het dan naar:

Alle claims moeten binnen de garantieperiode worden ingediend.

U moet het originele ontvangstbewijs geven met de datum van aankoop, uw naam, adres en plaats van aankoop voordat er aan kan worden gewerkt.

U moet nauwkeurige gegevens verschaffen van de fout die verholpen moet worden.

Claims die binnen de garantieperiode worden ingediend, worden door Silverline Tools nagelopen om te kijken of het probleem een kwestie is van de materialen of de fabricage van het product.

De verzendkosten worden niet vergoed. De geretourneerde items moeten voor de reparatie in een redelijk schone en veilige staat verkeren en moeten zorgvuldig worden verpakt om schade en letsel tijdens het vervoer te voorkomen. Ongeschikte en onveilige leveringen kunnen worden afgewezen.

Al het werk wordt uitgevoerd door Silverline Tools of een officiële reparatiedienst.

De garantieperiode wordt niet door de reparatie of vervanging van het product verlengd.

Defecten waarvan wij beschouwen dat ze onder de garantie vallen, worden verholpen door middel van gratis reparatie van het gereedschap (exclusief verzendingskosten) of door vervanging door een gereedschap in perfecte staat van werking.

De ingehouden gereedschappen of onderdelen die zijn vervangen, worden het eigendom van Silverline Tools.

De reparatie of vervanging van het product onder garantie zijn voordelen die bijkomstig zijn aan uw wettelijke rechten als consument, en hebben daar geen invloed op.

Wat is gedekt:

De reparatie van het product, mits naar tevredenheid van Silverline Tools kan worden vastgesteld dat de gebreken het gevolg zijn van defecte materialen of fabrieksfouten binnen de garantieperiode.

Onderdelen die niet meer verkrijgbaar zijn en die niet meer worden vervaardigd worden door Silverline Tools vervangen door een functionele vervanging.

Gebruik van dit product in de EU.

Wat niet is gedekt:

Silverline Tools geeft geen garantie op reparaties als gevolg van:

Normale slijtage veroorzaakt door gebruik in overeenstemming met de bedieningsinstructies zoals zaagbladen, borstels, riemen, gloeilampen, batterijen enz.

De vervanging van geleverde accessoires zoals boortjes, zaagbladen, schuurvellen, snijschrijven en aanverwante producten.

Accidentele schade, storingen veroorzaakt door nalatigheid in gebruik of verzorging, misbruik, verwaarlozing, onvoorzichtige bediening en hantering van het product.

Gebruik van het product voor andere doeleinden dan normaal huishoudelijk gebruik.

Alle soorten wijzigingen en modificaties van het product.

Gebruik van andere onderdelen en accessoires dan de originele onderdelen van Silverline Tools.

Defecte installatie (behalve wanneer geïnstalleerd door Silverline Tools).

Reparaties of wijzigingen die zijn uitgevoerd door anderen dan Silverline Tools of diens officiële reparatiediensten.

Behalve claims voor het recht op correctie van fouten van het gereedschap volgens de bepalingen van deze garantie zijn geen andere claims gedekt.

Accu garantie

Silverlineaccu's zijn voorzien van 30 dagen garantie. Wanneer er binnen de garantieperiode een fout optreedt dankzij een materiaal- of fabrieksfout, vervangt Silverline de accu gratis.

Deze garantie heeft geen betrekking op commercieel gebruik en strekt zich niet uit tot normale slijtage of schade ten gevolge van een ongeluk, verkeerd gebruik of misbruik.

EG-verklaring van overeenstemming

De ondergetekende: Mr. Darrell Morris

Gemachtigd door: Silverline

Verklaart dat:

Deze verklaring wordt verstrekt onder de volledige verantwoordelijkheid van de fabrikant.

Het hierboven beschreven voorwerp is conform de desbetreffende communautaire harmonisatiewetgeving

Identificatienummer: 262212

Beschrijving: 350 W kolomboormachine

Voldoet aan de volgende richtlijnen:

• Machinerichtlijn 2006/42/EG
• Richtlijn laagspanning 2014/35/EU
• Elektromagnetische verenigbaarheid 2014/30/EU
• RoHS-richtlijn 2011/65/EG
• EN61029-1:2009+A11:2010
• EN ISO 12100:2010
• EN55014-1:2006+A2:2011
• EN55014-2:1997+A2:2008
• EN61000-3-2:2014
• EN61000-3-3:2013
• EN62321:2009

Keuringsinstantie: TÜV SÜD Product Service

De technische documentatie wordt bijgehouden door: Silverline

Datum: 25-05-2016

Handtekening:

Algemeen directeur

Naam en adres van fabrikant:

Powerbox International Limited, handelsregister nummer 06897059.

Geregistreerd adres: Powerbox Int. Ltd. Somerset, BA22 8HZ, Verenigd Koninkrijk

*Registreer uw product binnen 30 dagen online. Algemene voorwaarden zijn van toepassing
