GEBRUIKSAANWIJZING Elyo Smart NN ASTRALPOOL

Verordening (EU) nr. 517/2014 van het Europees Parlement en de Raad van 16 april 2014 betreffende gefluoreerde broeikasgassen en tot intrekking van Verordening (EC) nr. 842/2006

Controle op lekkages

1. Exploitanten van apparatuur die gefluoreerde broeikasgassen in hoeveelheden van 5 ton CO2, zelfde aantal of meer bevatten en niet verpakt in het isolatieschuim dragen er zorg voor dat de apparatuur wordt gecontroleerd op lekken.
2. Voor apparatuur die gefluoreerde broeikasgassen in hoeveelheden van 5 ton CO2 zelfde aantal of meer bevatten, maar minder dan 50 ton CO2-equivalent: tenminste iedere 12 maanden.

Beeld van deCO₂-equivalent

1. Lading in kg en Ton van hoeveelheid.CO

Lading en Ton van hoeveelhet ^1D_2	Testfrequentie
Van 2 tot 30 kg lading = van 5 tot 50 Ton	leder jaar

Met betrekking tot Gaz R 410a, 2.39kg met de hoeveelheid 50 tonoewijding aan jaarlijkese controle.

Training en certificatie

1. De exploitant van de betreffende toepassing zal er voor zorg dragen dat het betrokken personeel de nodige certificering hebben verkregen, hetgeen inhoudt voldoende kennis van de geldende voorschriften en norm te bezitten, alsmede de nodige deskundigheid in emissiepreventie en terugwinning van gefluoreerde broeikasgassen en hanteren van de veiligheid van de betreffende type en de omvang van de apparatuur.

Registratie

1. Exploitanten van apparatuur die verplicht zijn op lekkage te controleren, zullen registers aanmaken en bijhouden voor elk deel van dergelijke apparatuur dat de volgende informatie bevat:
   a) De hoeveelheid en het type van de geïnstalleerde gefluoreerde broeikasgassen;
   b) De hoeveelheden gefluoreerde broeikasgassen toegevoegd tijdens het installeren, onderhoud of de service of als gevolg van lekkage;
   c) Of de hoeveelheden van de geïnstalleerde gefluoreerde broeikasgassen zijn gerecycleerd of teruggewonnen, inclusief de naam en het adres van de recycling- of terugwinningsinstallatie en waar van toepassing het certificaatnummer;
   d) De hoeveelheid teruggewonnen gefluoreerde broeikasgassen
   e) De identiteit van de onderneming die de installatie, reparatie, onderhoud uitvoert en voor zover van toepassing reparties of verwijdering van apparatuur voor zijn rekening neemt, inclusief, in voorkomend geval, het nummer van haar certificaat;
   f) De data en de resultaten van de verrichte controles;
   g) Indien de apparatuur buitengebruik werd gesteld, de genomen maatregelen voor het terugwinnen en afvoeren van de gefluoreerde broeikasgassen.
2. De exploitant zal de administratie gedurende tenminste vijf jaar bewaren, de ondernemingen die de werkzaamheden voor de exploitanten uitvoeren, moeten tenminste vijf jaar kopieën van de registers bijhouden.

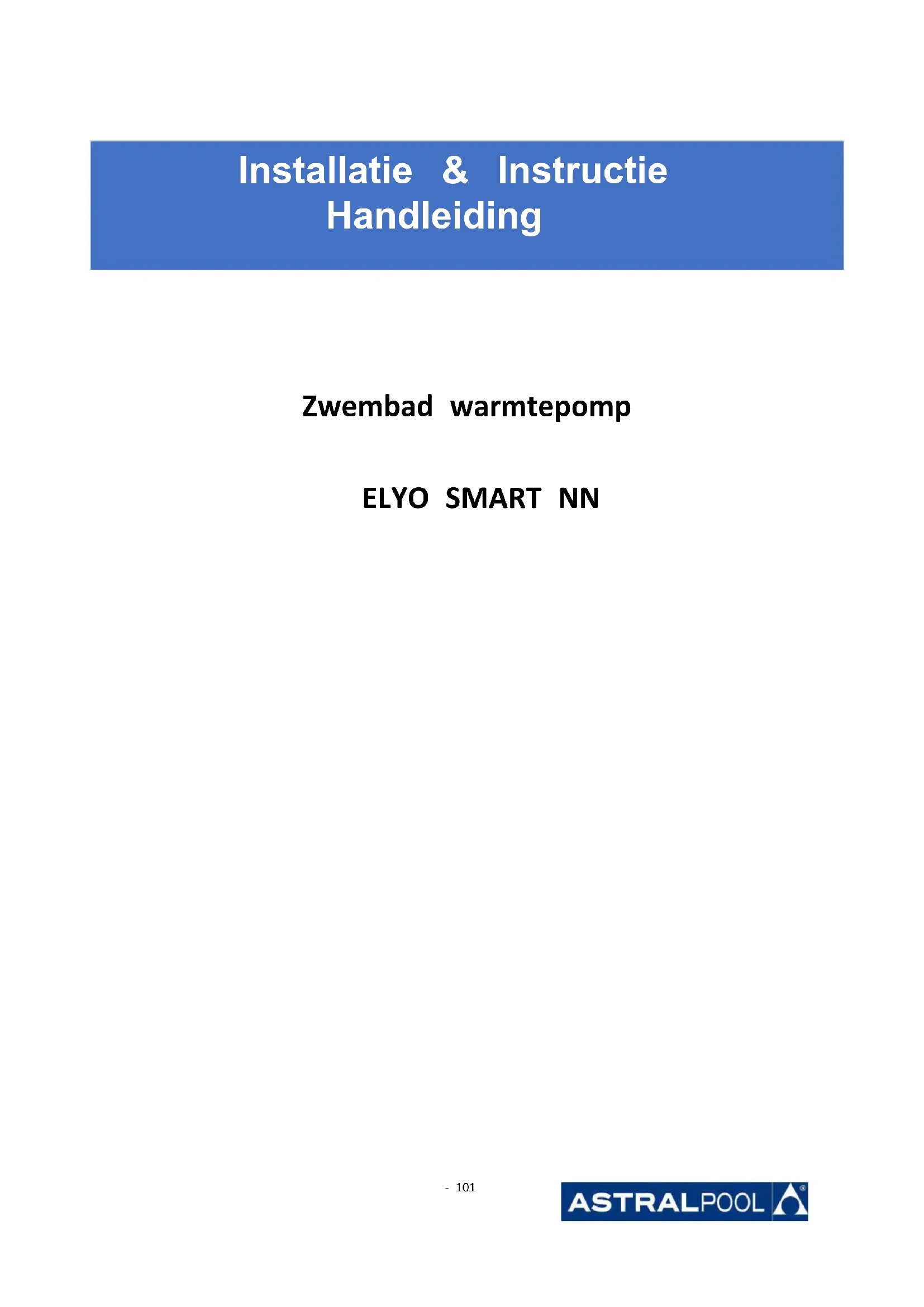

Installatie & Instructie Handleiding

Zwembad warmtepomp

ELYO SMART NN

INDEX

1. Afmetingen
2. Transport en opslag
3. Specifications
4. Toebehoren lijst
5. Installatie en aansluiting
6. Elektrische schema
7. Gebruik en werking
8. Problemen

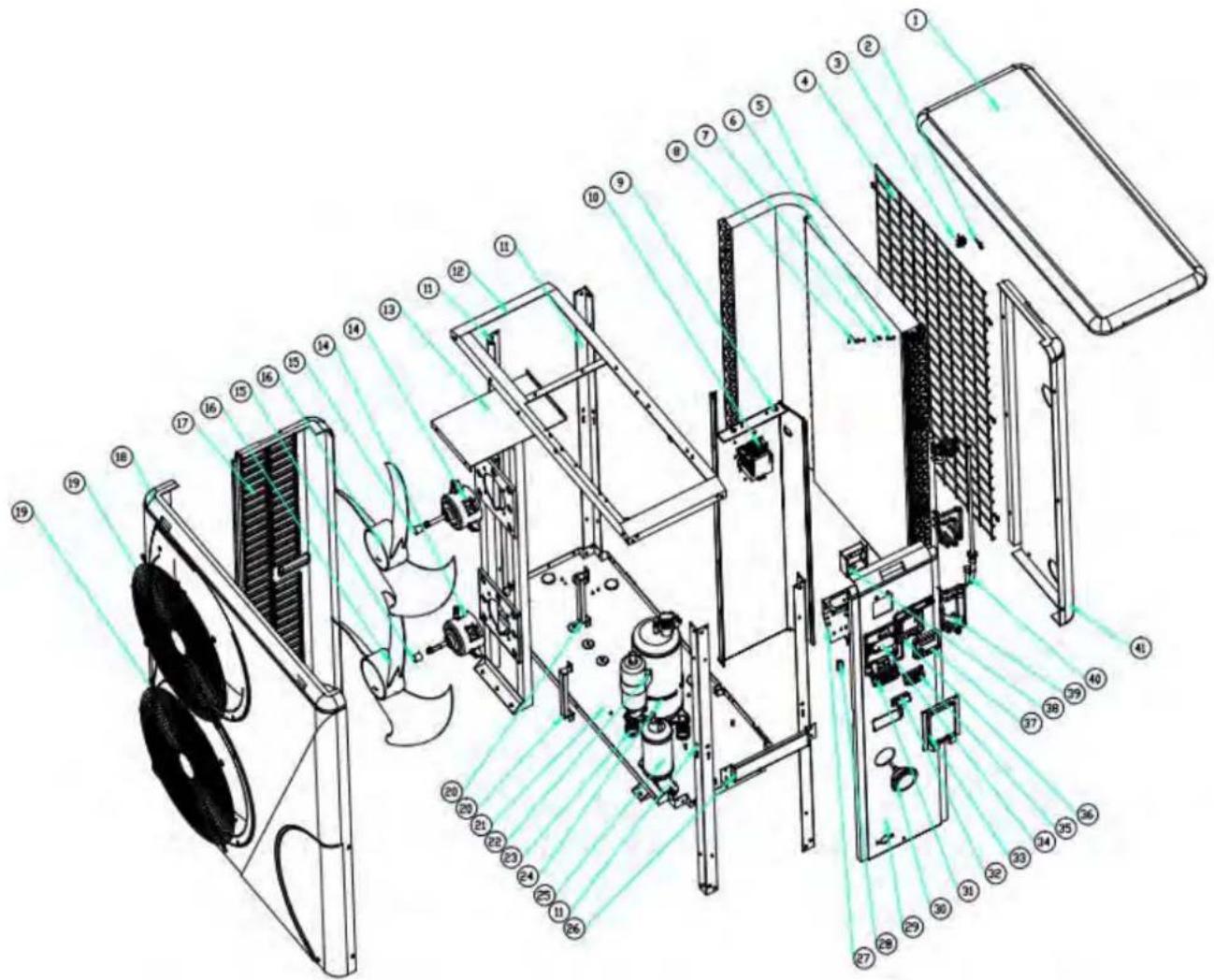

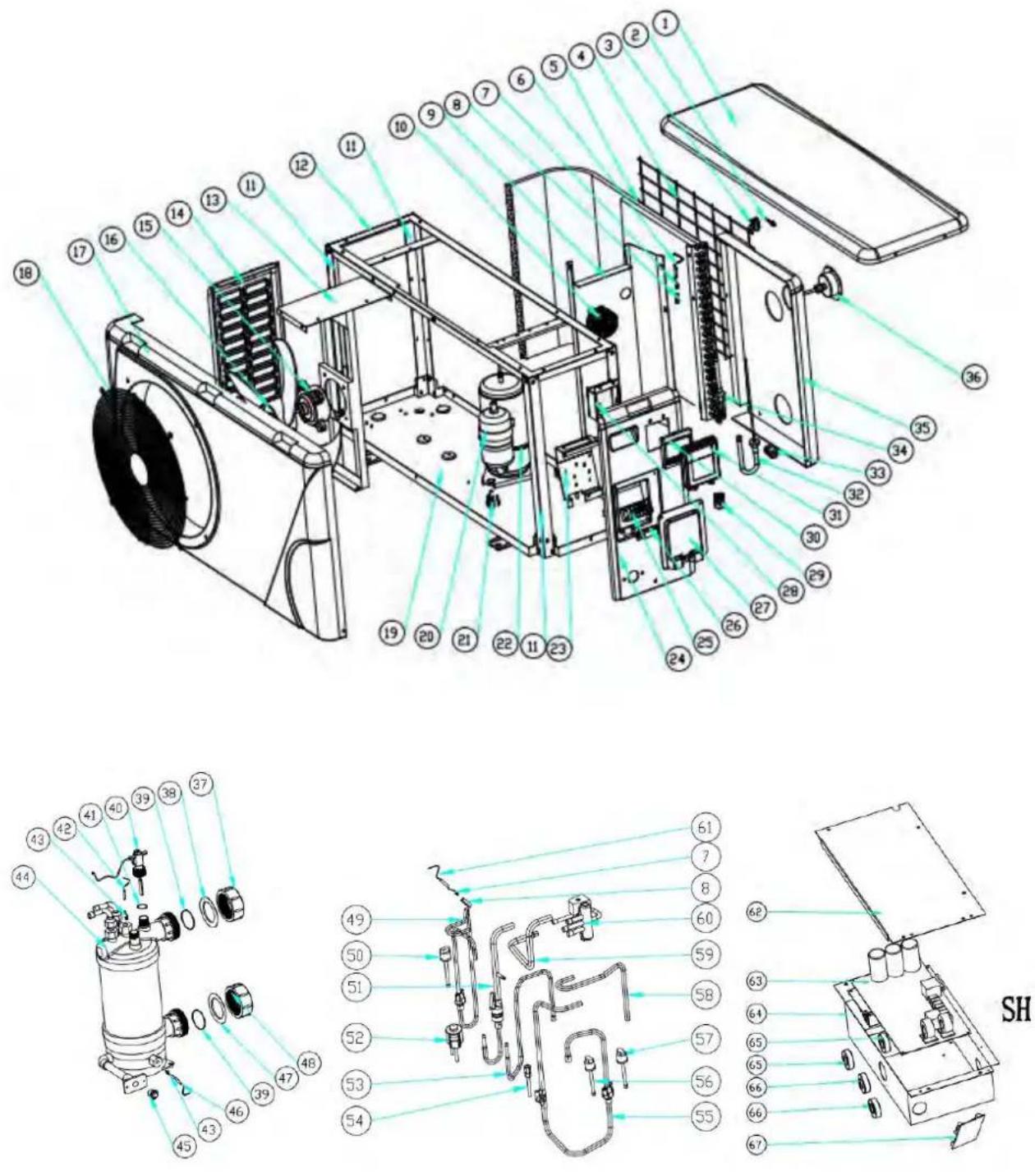

9. Opengeklapt diagram

Dank u voor het gebruiken van de zwembad warmtepomp voor uw zwembad verwarming, het zal uw zwembadwater verwarmen en het op een constante temperatuur houden wanneer de omgevingstemperatuur -12 tot 43C.

LET OP: Deze gebruiksaanwijzing bevat alle benodigde informatie voor het gebruik en de

installatie van uw warmtepomp.

De installateur moet de gebruiksaanwijzing lezen en de instructies zorgvuldig volgen bij plaatsing en onderhoud.

De installateur is verantwoordelijk voor de installatie van het product en moet alle instructies opvolgen van de fabrikant en de regels in toepassing. Verkeerde installatie niet volgens de gebruiksaanwijzing heeft uitsluiting van de gehele garantie tot gevolg.

De fabrikant verwerpt elke verantwoordelijkheid voor de schade veroorzaakt door de mensen, objecten en of de fouten wegens de installatie die niet de aanwijzing van de gebruiksaanwijzing volgen. Elk gebruik zonder bevestiging bij het begin van de fabricatie zal beschouwd worden als gevaarlijk.

WAARSCHUWING: Verwijder alstublieft altijd het water in de warmtepomp tijdens de wintertijd of wanneer de omgevingstemperatuur daalt beneden Ⓔ, of anders zal de titanium wisselaar beschadigd raken of bevriezen, in dit geval, zal uw garantie eindigen.

WAARSCHUWING: Sluit alstublieft altijd de stroom af als u de kast wilt openen om de warmtepomp binnen te bereiken, omdat er een hoog voltage stroom aanwezig is.

WAARSCHUWING: P Houdt alstublieft het scherm van de besturing in een droge omgeving, of sluit de isolatie bedekking goed om het scherm van de besturing te beschermen tegen beschadiging door vochtigheid.

1. Afmetingen

1. Afmetingen

1.1 Inhoud van het pakket

Voor de toepassing, zult u met uw warmtepomp ELYO SMART, volgende componenten vinden:

• Hydraulische overgangen IN/OUT in 50 mm (2 stuks)
• Installatie en Instructie Handleiding
• Waterdrainage flexibel buizen
• Kabel van 10 meters om de bedieningspaneel te deporteren
• Watervaste kist
• Hoes voor de overwintering
• Anti-vibration schaatsen (4 stuks)

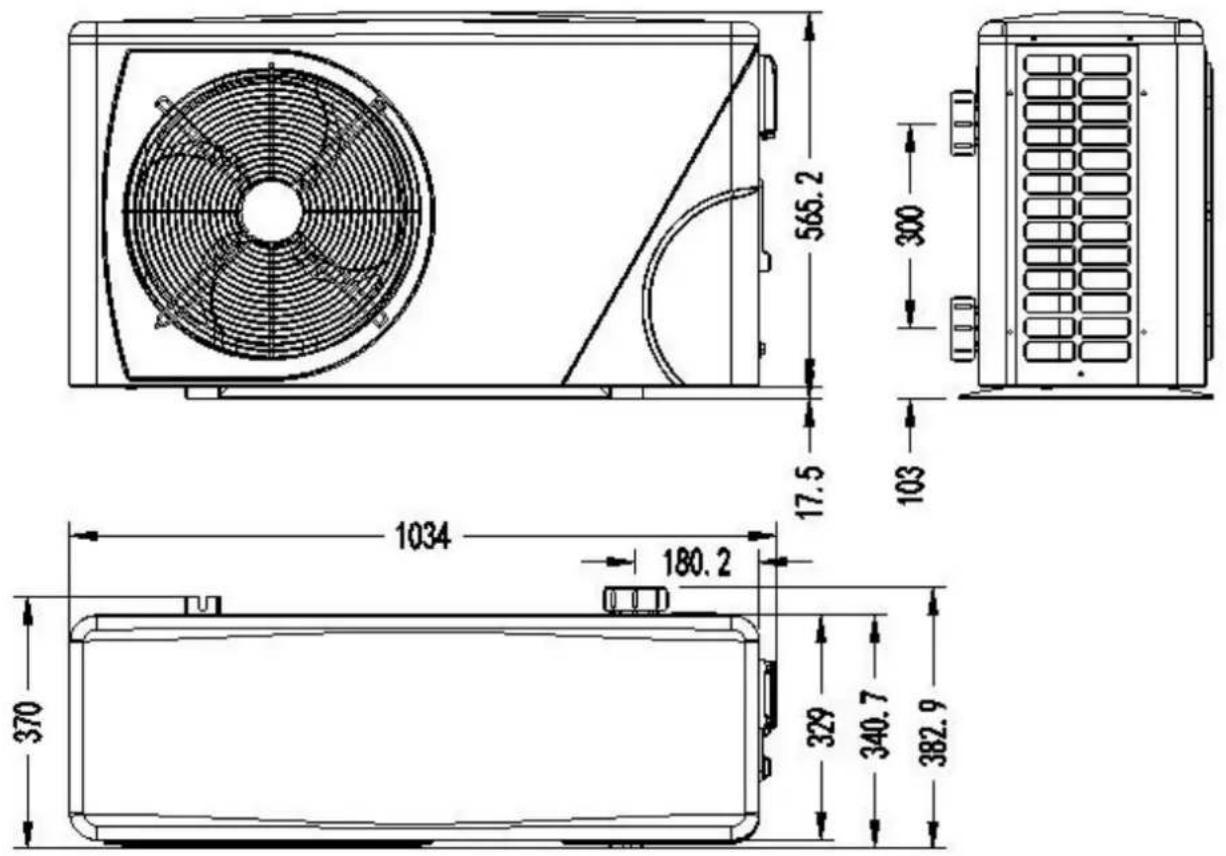

1.2 Afmetingen

Model: ELYO SMART NN 06/09

565.2 300 17.5 103 1034 180.2 370 329 340.7 382.9

1. Afmetingen

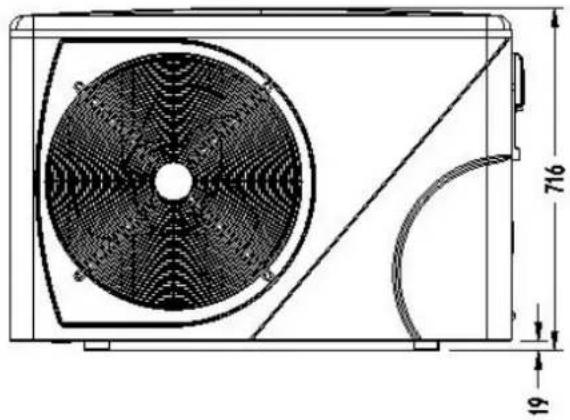

Model: ELYO SMART NN 12/16

Voor het transport, wordt de warmtepomp in fabriek op een palet bepaald en door een karton beschermd. Teneinde de schade te vermijden, moet de warmtepomp vervoerd worden verpakt op zijn palet.

Zelfs wanneer het vervoer ten laste van de leverancier is, kan elk materiaal bij zijn transport bij de klant beschadigd worden en hij is van de verantwoordelijkheid van de ontvanger om zich van de overeenstemming van de levering te verzekeren. De ontvanger moet bezwaren uiten schriftelijk aan de ontvangst op de leveringsbron als hij verslechteringen van de verpakking vaststelt. NIET VERGETEN OM PER AANGETEKENDE BRIEF AAN DE EXPEDITEUR ONDER 48 UUR TE BEVESTIGEN.

2.2 Opslag

Een warmtepomp moet opgeslagen en in verticale positie in zijn verpakking van oorsprong verplaatst worden. Als het niet het geval is, kan zij niet per direct uitgevoerd worden. Minimum zal 24 uur noodzakelijk zijn alvorens het product onder spanning te zetten.

VERBOD

2.3 Instructies bij de overdracht van de warmtepomp naar zijn definitieve plaats

De hydraulische overgangen zijn niet daar om de functie van handvat te waarborgen. Elke kracht die op de aansluitingen wordt uitgeoefend, hydraulisch kan het product definitief beschadigen.

De fabrikant zou dan geen verantwoordelijke gehouden kunnen worden in geval van breken.

3. Specifications

3. Specificaties

* Bovenstaande gegevens kunnen zonder voorafgaande kennisgeving worden gewijzigd

4. Toebehoren lijst

4. Toebehoren lijst

4.1 Toebehoren

Anti-vibratie schaatsen, 4 stuks	Aftap buis, 2 stuksWater drainagebuizen, 2 pcs	Watervaste kist, 1 stuk
10M Signaal draad, 1 stukModbus signaaldraad, 1 st	Hydraulische overgangen 2set	Winter Cover, 1 st

4. Toebehoren lijst

4.2 Toebehoren installatie

1. Neem de 4 anti-vibratie rubbers eruit
2. Plaatst ze een voor een onder de boden van de machine zoals op het plaatje.

Aftap buis

1. Installeerde aftap buis onder het bodempaneel
2. Verbindt het met een water buis om het water af te tappen. Opmerking: Til de warmtepomp op om de buis te installeren. Til de warmtepomp nooi te ver op, het kan de compressor beschadigen.

Water invoer & uitvoer verbinding

1. Gebruik de buis tape om de water invoe uitvoer verbinding op de warmtepomp te verbinden
2. Installeer de twee verbindingen zoals op het plaatje getoond
3. Schroef ze op de water & uitvoer verbinding

bekabeling

1. Open het bedradingsstuk box (rood gemarkeerd) aan de zijde van de machine
2. Bevestig de andere kant op de gewrichte in de elektrische schakelkast.

Waterpomp bedrading (droog contact)

1. Open het bedradingsstuk box (rood gemarkeerd) aan de zijde van de machine
2. Bevestig de andere kant op de gewichte in de elektrische schakelkast.

5. Installatie en aansluiting

5. Installatie en aansluiting

5.1 Opmerkingen

De fabriek levert alleen de warmtepomp. Alle andere componenten, inclusief een bypass wanneer nodig, moeten geleverd worden door de gebruiker of de installateur.

Attentie:

Volg alstublieft de volgende regels wanneer u de warmtepomp installeert:

1. Elke toevoeging van chemicaliën moet plaatsvinden in de buizen gelokaliseerd na de warmtepomp.
2. Installeer een bypass als de afstand van de water toevoer van de zwembadpomp meer dan 20% groter is dan de toegestane toevoer door de warmtewisselaar of de warmtepomp.
3. Installeer de warmtepomp boven het waterniveau van het zwembad.
4. Plaats de warmtepomp altijd op een vaste ondergrond en gebruik de bijgevoegde demping rubbers om vibratie en geluid te vermijden.
5. Houdt de hele warmtepomp altijd recht. Als het apparaat in een diagonale positie was gehouden, wacht tenminste 24 uren met het starten van de warmtepomp.

5.2 Warmtepomp plaatsing

Het apparaat zal goed werken in elke gewenste locatie zolang de volgende drie onderdelen aanwezig zijn:

1. Frisse lucht - 2. Elektriciteit - 3. Zwembadfilters

Het apparaat mag worden geïnstalleerd in virtueel elke buiten locatie zolang als de gespecificeerde minimumafstanden met andere objecten wordt aangehouden (zie tekening hieronder). Raadpleeg alstublieft uw installateur voor installatie met een zwembad binnenshuis. Installatie in een locatie met veel wind is helemaal geen probleem, wel in de situatie met een gasverwarming (inclusief waakvlam problemen).

ATTENTIE: Installeer het apparaat nooit in een afgesloten ruimte met een gelimiteerde luchthoeveelheid in waarde lucht uitgestoten door het apparaat weer hergebruikt wordt, of nabij bosschage dat de luchtinlaat kan blokkeren. Zulke locaties verhinderen de continue ze levering van frisse lucht, wat resulteert in een gereduceerde efficiencie en mogelijk voldoende warmteafgifte tegengaat.

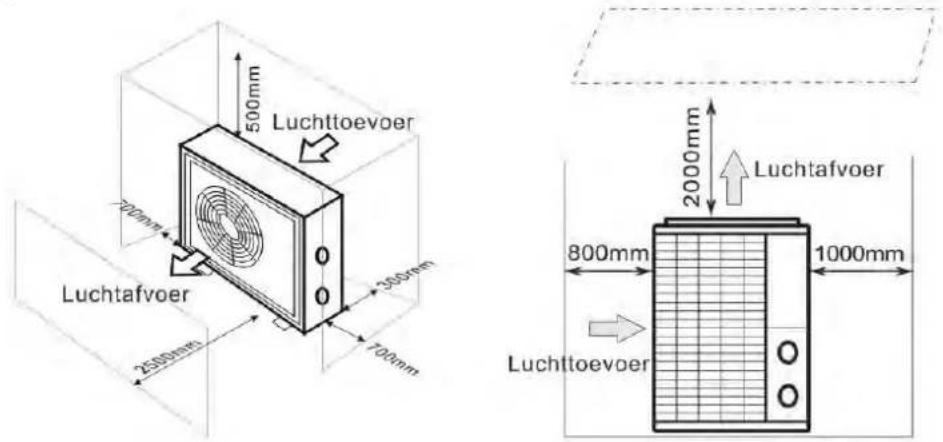

Zie de tekening hieronder voor minimumafstanden.

Luchttoevoer 500mm 700mm 2500mm 300mm 700mm Luchtafvoer 2000mm Luchtafvoer 800mm 1000mm Luchttoevoer

5. Installatie en aansluiting

5.3 Afstand van uw zwembad

De warmtepomp wordt normaal geïnstalleerd binnen een bereik van 7.5 meter van het zwembad. Hoe groter de afstand van het zwembad, hoe groter het warmteverlies in de buizen. Als de buizen meestal ondergronds zijn, is het warmteverlies laag op afstanden tot 30 m (15 m van en naar de pomp; 30 m in totaal) tenzij de grond na het is of het grondwaterpeil hoog is. Een ruwe schatting van het warmteverlies per 30 m 0.6 kWh (2,000 BTU) voor elke 5% verschil tussen de watertemperatuur in het zwembad en de temperatuur van de grond die de muis omringd. Dit verhoogt de werktijd met 3% tot 5%.

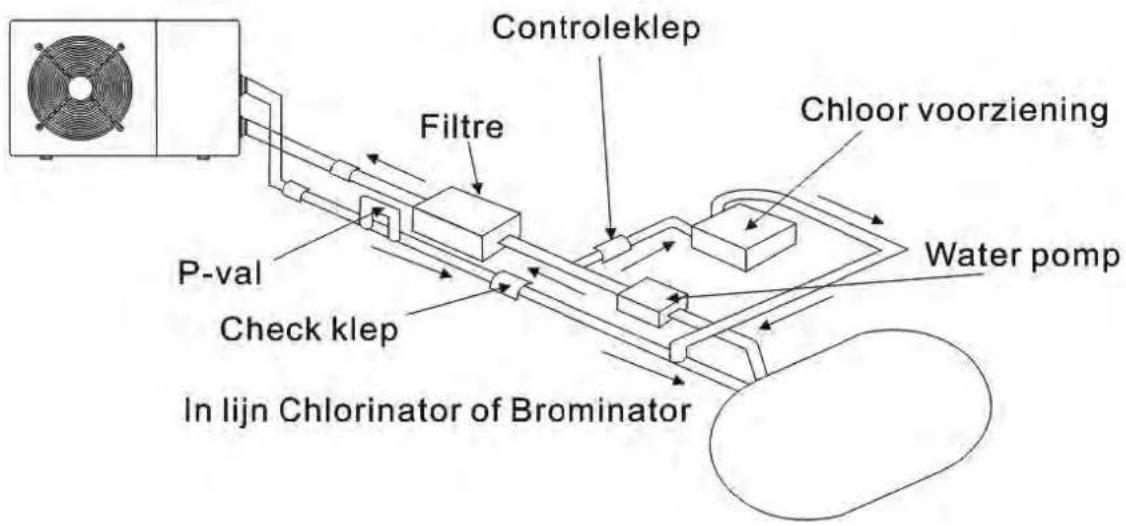

5.4 Controle klep installatie

Opmerking: als een automatische dosering apparaat voor chloor en zuur (pH) gebruikt wordt, is het belangrijk om de warmtepomp te beschermen tegen excessief hoge chemische concentraties die de warmtewisselaar kunnen laten corroderen. Om deze reden, moeten apparaten van deze soort altijd bevestigd worden aan de buizen na de warmtepomp, en het wordt aanbevolen om een controleklep te installeren om terugvloeien van het water te voorkomen in het geval van afwezigheid van watercirculatie.

Schade aan de warmtepomp veroorzaakt door nalatigheid van deze instructie is niet gedekt door de garantie.

Controleklep Filtre P-val Check klep In lijn Chlorinator of Brominator Chloor voorziening Water pomp

5. Installatie en aansluiting

warmtepomp stroom kabel ingang Outlet Inlet gecondenseerd water afvoerpijp afvoer afvoer zwembad Water processor zij-verbinding klep zwembad water ingang Water pomp Filter

Opmerking: Deze opstelling is alleen een illustratief voorbeeld.

5.6 Initiele werking

Opmerking: Om het water in het zwembad (of hete kuip) te verwarmen, moet de filterpomp draaien om ervoor voor te zorgen dat het water circuleert door de warmtepomp. De warmtepomp zal niet opstarten als het water niet circuleert.

Nadat alle verbindingen gemaakt zijn en gecontroleerd, voer dan de volgende procedure uit:

1. Zet de filterpomp aan. Controleer op lekkage en verifieer dat het water stroomt van en naar het zwembad.
2. Sluit de stroom aan de waterpomp aan en druk op de aan/uit knop op het elektronische controlepaneel. Het apparaat zou opstarten nadat de tijdvertraging voorbij is (zie onder).
3. Na een paar minuten, controleer of de lucht die uit het apparaat komt koeler is.
4. Wanneer de filterpomp uitgezet wordt, moet het apparaat ook automatisch afslaan, wanneer niet, stel dan de doorvoer schakelaar bij.

5. Installatie en aansluiting

Afhankelijk van de initiele temperatuur van het water in het zwembad en de luchttemperatuur, kan het verscheidene dagen duren om het water te verwarmen tot de gewenste temperatuur. Een goede zwembad afdekking kan de benodigde lengte van tijd dramatisch inkorten.

Water doorvoer schakelaar:

Het is uitgerust met een doorvoer schakelaar om het HP-apparaat ervoor te beschermen dat het draait met een volgedaan water doorvoer snelheid. Het zal aangaan wanneer de zwembadpomp loopt en laat het stoppen wanneer de pomp stopt. Als het oppervlak van het zwembadwater hoger is dan 1 meter boven of beneden de automatische instelknop van de waterpomp, heeft u uw dealer nodig om de initiele opstart bij te stellen.

Tijdvertraging - De warmtepomp heeft een ingebouwde 3-minuten opstart vertraging om het circuit te beschermen en excessief contact verval te voorkomen. Het apparaat zal automatisch herstarten nadat deze tijdvertraging afloopt. Zelfs een korte stroomonderbreking zal deze tijdvertraging starten en voorkomen dat het apparaat onmiddellijk herstart. Meerdere stroomonderbrekingen tijdens deze vertraging periode hebben geen effect op de 3-minuten periode van de vertraging.

5.6 Condensatie

De lucht aangetrokken door de warmtepomp wordt sterk gekoeld door de werking van de warmtepomp om het water van het zwembad te verwarmen, wat condensatie kan veroorzaken op de bladen van de verdamper. De hoeveelheid condensatie kan zoveel zijn als verscheidene liters per uur bij hoge relatieve vochtigheid. Dit is soms foutief beschouwd als een water lekkage.

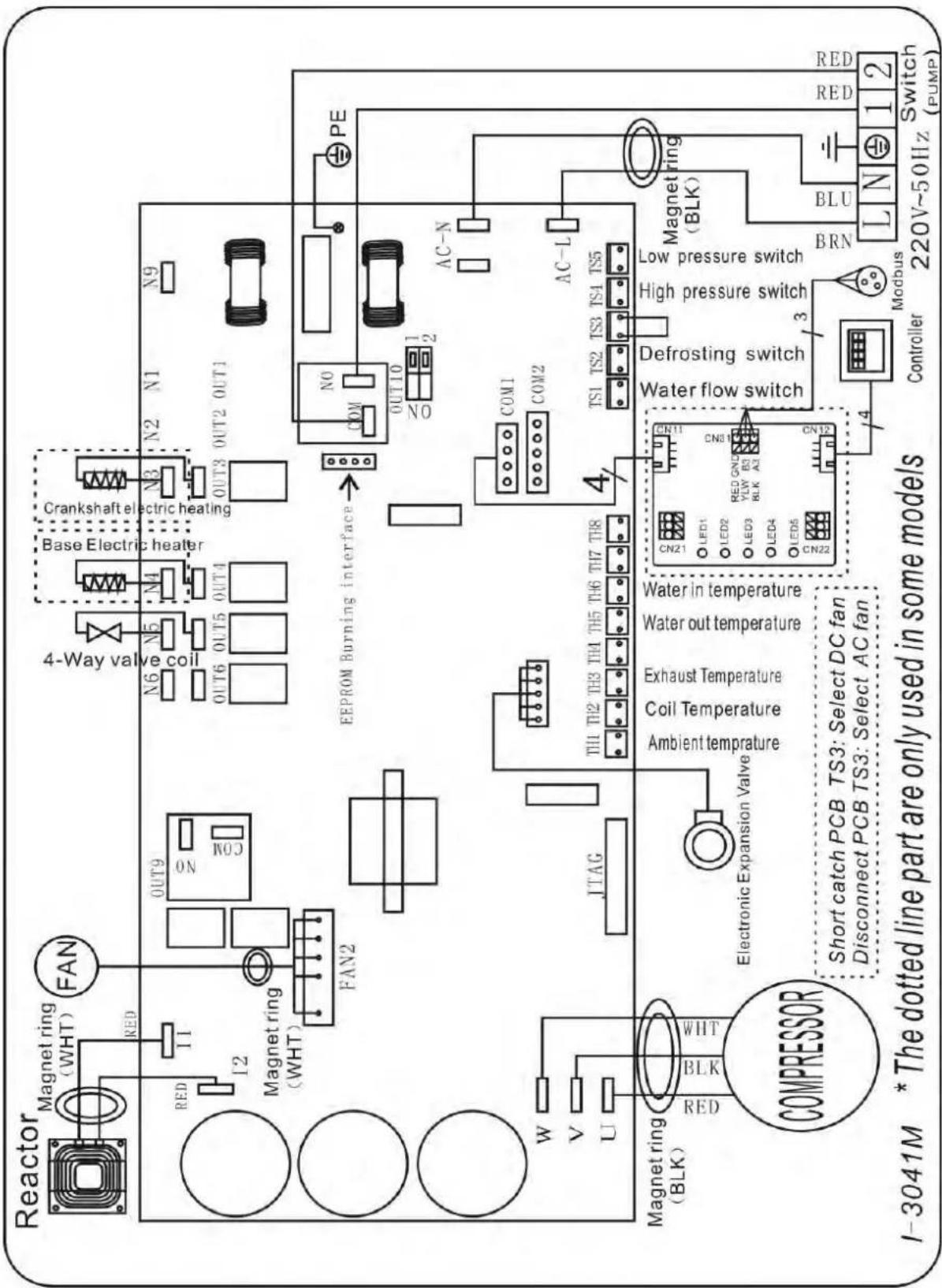

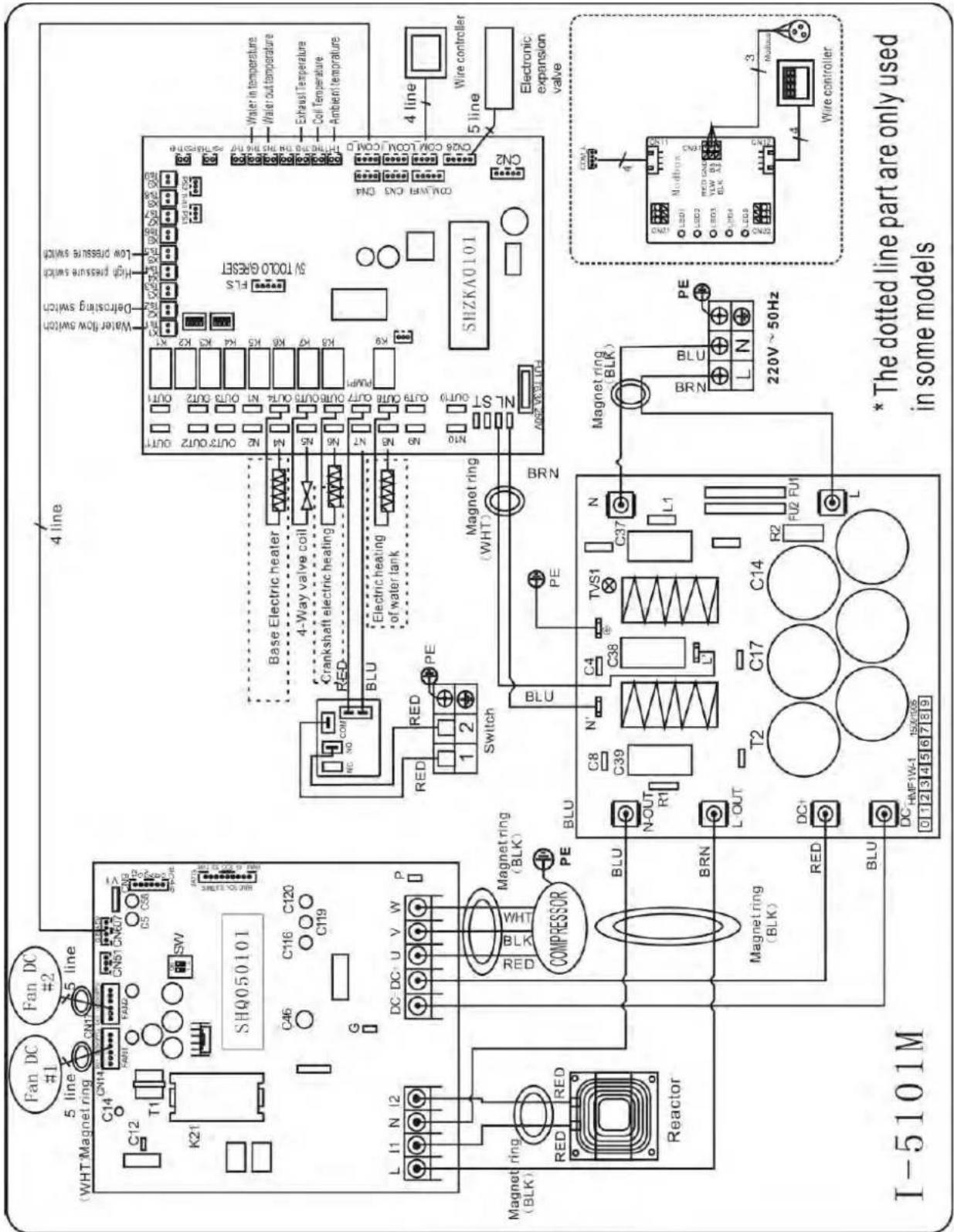

Elektrische bedrading met modbus

Reactor Magnet ring (WHT) FAN RED 11 12 Magnet ring (WHT) FAN2 OUT9 N0 NO N6 N5 N4 4-Way valve coil OUT6 OUT5 OUT4 Base Electric heater Crankshaft electric heating N3 N2 N1 N9 OUT3 OUT2 OUT1 EEPROM Burning interface COM OUT10 NO 1/2 PE AC-N AC-L W V U JTAG TH1 TH2 TH3 TH4 TH5 TH6 TH7 TH8 COM1 COM2 TH1 TH2 TH3 TH4 TH5 TH6 TH7 TH8 4/ TS1 TS2 TS3 TS4 TS5 Magnet ring (BLK) COMPRESSOR RED BLK WHT Electronic Expansion Valve Ambient temperature Coil Temperature Exhaust Temperature Water out temperature Water in temperature CN21 LED1 LED2 LED3 LED4 LED5 CN22 CN81 RED GNCK VLW BS 3.5 BLK A3 CN22 Water flow switch Defrosting switch High pressure switch 3 Low pressure switch BRN L N 1 2 Red 220V~50Hz Switch (PUMP) Controller Modbus

Elektrische bedrading met modbus

Elektrische bedrading met modbus

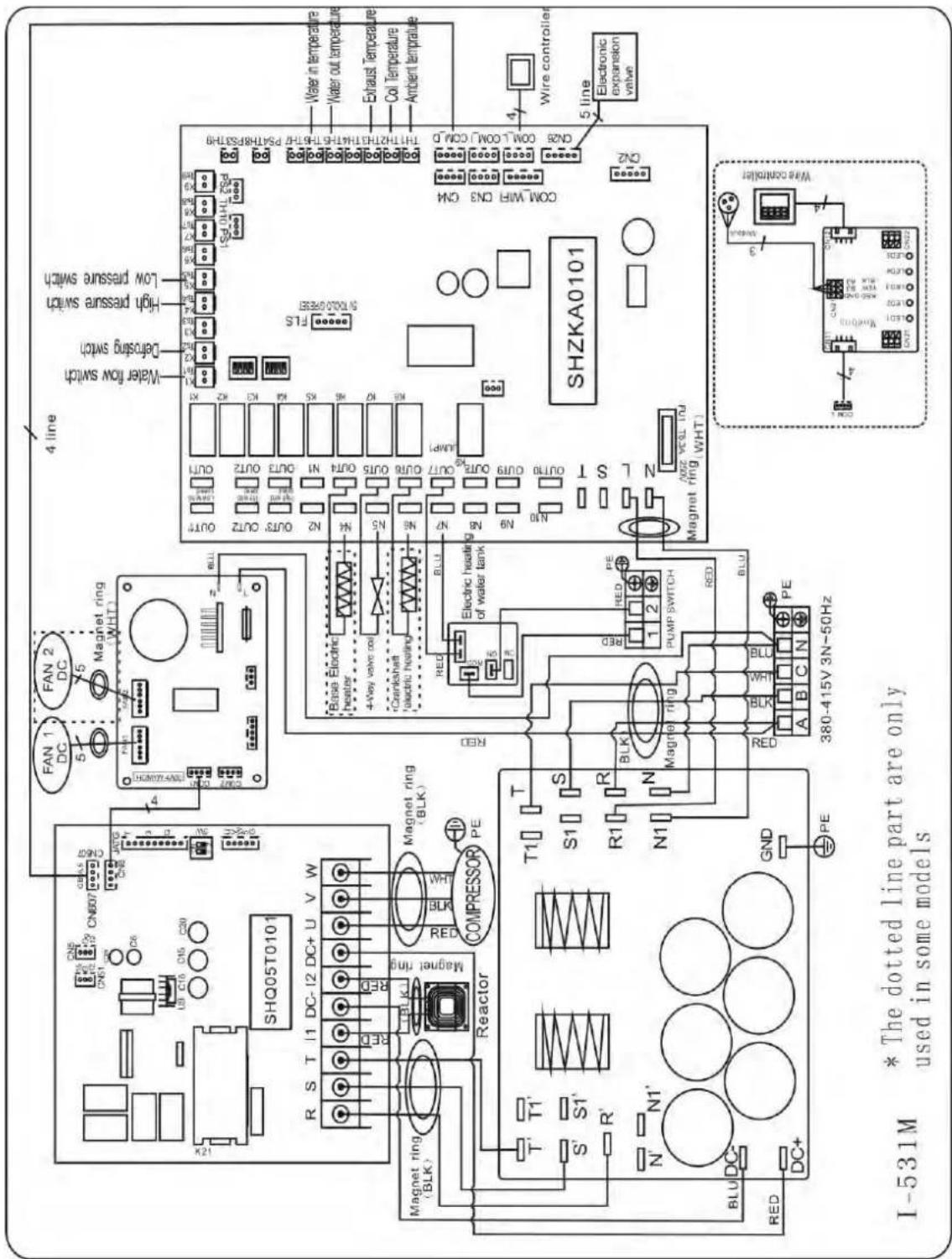

I-531M * The dotted line part are only used in some models SHQ05T0101 R S T I1 DC-I2 DC+ U V W Magnet ring (BLK) S1 R' N' N1' BLU DC- DC+ GND PE COMPRESSOR RED T1 S R1 N1 BLU T' T1' S' S1' R' T1' BLU Magnet ring (BLK) RED Magnet ring (BLK) 4 line FAN 1 DC 5 FAN 2 DC 5 Magnet ring (WHT) OUT1 OUT2 OUT3 OUT4 OUT5 OUT6 OUT7 OUT8 OUT9 OUT10 OUT11 OUT12 OUT13 OUT14 OUT15 OUT16 OUT17 OUT18 OUT19 OUT20 OUT21 OUT22 OUT23 OUT24 OUT25 OUT26 OUT27 OUT28 OUT29 OUT30 OUT31 OUT32 OUT33 OUT34 OUT35 OUT36 OUT37 OUT38 OUT39 OUT40 OUT41 OUT42 OUT43 OUT44 OUT45 OUT46 OUT47 OUT48 OUT49 OUT50 OUT51 OUT52 OUT53 OUT54 OUT55 OUT56 OUT57 OUT58 OUT59 OUT60 OUT61 OUT62 OUT63 OUT64 OUT65 OUT66 OUT67 OUT68 OUT69 OUT70 OUT71 OUT72 OUT73 OUT74 OUT75 OUT76 OUT77 OUT78 OUT79 OUT80 OUT81 OUT82 OUT83 OUT84 OUT85 OUT86 OUT87 OUT88 OUT89 OUT90 OUT91 OUT92 OUT93 OUT94 OUT95 OUT96 OUT97 OUT98 OUT99 OUT100 Water flow switch Deferring switch High pressure switch Low pressure switch FLS TA20/SPSSY Water in temperature Water out temperature Exhaust Temperature Coil Temperature Ambient temperature SHZKA0101 COM WIFI CN3 CN4 CN25 COM_L_COM_L_COM_D Wire controller 5 line Electronic expansion valve

(1) Bovenstaande elektrisch bedrading schema is alleen ter referentie, onderwerp alstublieft de machine volgens het bedradingschema.
(2) De zwembad warmtepomp moet ook verbonden worden met een aarding draad, alhoewel de warmtewisselaar van het apparaat elektrisch geïsoleerd is van de rest van het apparaat. Het aarden van het apparaat is nog steeds nodig om u te beschermen tegen kortsluitingen in het apparaat. Verbinding is ook nodig.

Afsluiting: Een afsluiting betekent (circuit onderbreken, gezekerde of niet-gezekerde schakelaar) moet geplaatst worden binnen het zicht en of direct bereikbaar vanaf het apparaat. Dit is normaal gebruik op commerciële en residentiële warmtepompen. Het voorkomt het op afstand aan zetten van het apparaat en staat het afsluiten van de stroom van het apparaat toe terwijl het apparaat wordt nagekeken.

6.4 Elektrische aansluiting

De stroomtoevoer voor de warmtepomp moet bij voorkeur afkomstig zijn van een exclusief circuit met regulerende beschermingscomponenten (30mA differentiaalbeveiliging) en een magnetothermische schakelaar.

• De elektrische installatie moet worden uitgevoerd door een gespecialiseerde vakman (elektricien) in overeenstemming met de normen en voorschriften die gelden in het land van installatie.
• Het warmtepompcircuit moet worden aangesloten op een veiligheidscircuit op het klemmenblok.
• De kabels moeten correct zijn geïnstalleerd om interferentie te voorkomen.
• De pomp is bedoeld voor aansluiting op een algemene voeding met een aardaansluiting.
• Sectie van de kabel; Dit gedeelte is indicatief en moet worden gecontroleerd en aangepast aan de behoeften en gebruiksomstandigheden.
• De tolerantie van een acceptabele spanningsvariatie is +/- 10% tijdens bedrijf.

De verbindingen moeten worden gedimensioneerd op basis van de kracht van het apparaat en de staat van installatie.

Modellen	Stroomonder breker	Maximale lengte van de draad
		2,5 mm^2	4 mm^2	6 mm^2	10 mm^2
ELYO SMART NN 06	7 A	84 m	135 m	200 m	335 m
ELYO SMART NN 09	10 A	57 m	90 m	130 m	225 m
ELYO SMART NN 12	13 A	43 m	68 m	100 m	170 m
ELYO SMART NN 16	16 A	34 m	54 m	80 m	135 m
ELYO SMART NN 20	20 A	29 m	45 m	66 m	110 m
ELYO SMART NN 25	26 A	135 m	210 m	315 m	525 m
ELYO SMART NN 25T	9 A	105 m	160 m	240 m	400 m
ELYO SMART NN 30	34 A	21 m	34 m	49 m	84 m
ELYO SMART NN 30T	13 A	-	27 m	39 m	68 m

Deze waarden worden als richtlijn gegeven, alleen de tussenkomst van een geautoriseerde tech kan de waarden bepalen die overeenkomen met uw installatie.

De elektrische leiding moet zijn voorzien van een aardaansluiting en een stroomonderbreker met een verschil van 30 mA in het hoofd.

6.5 Installatie van de schermbediening

Foto (1) Foto (2) Foto (3) Foto (4) Foto (5)

• Verwijdering en of plaatsing van het bediening wordt van de connector (foto 1-2)
• Installatie van de geleverde kabel (foto 3-4)
• Om de kabel door te voeren met het doorvoerpakket (foto 4-5) en beiden direct te verbinden

6.6 Installatie van de Modbus /Fluidra Connect -signaaldraad

Foto(6) Foto(7) Foto(8) Foto(9)

• Open het klepje van de aansluitingen (foto6)
• Neem de Modbus/Fluidra connect -signaaldraad uit de accessoires (foto 7) en steek het ronde uiteinde van de signaaldraad in de signaaldraad van Modbus/Fluidra connect Module. (foto 8)
• Drie-draads terminal: A +, B-, GND. (foto 9)

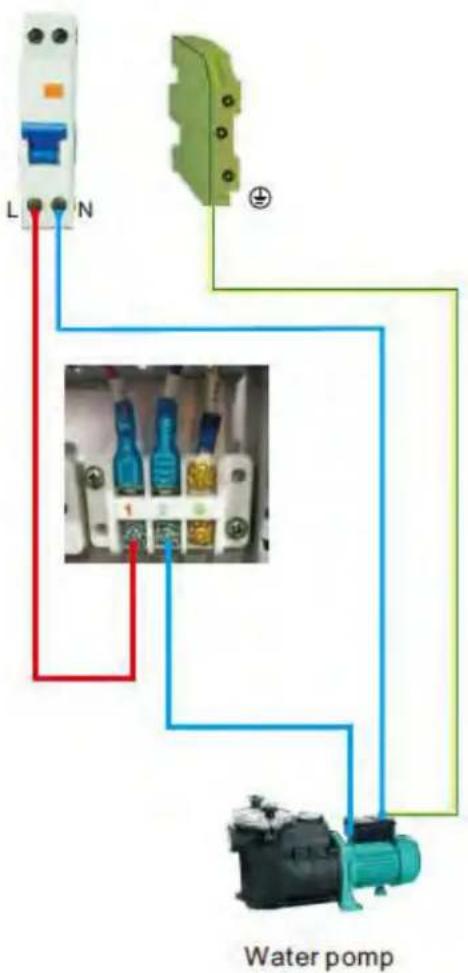

Dry contact pomp aansluiting

7. Gebruik en werking

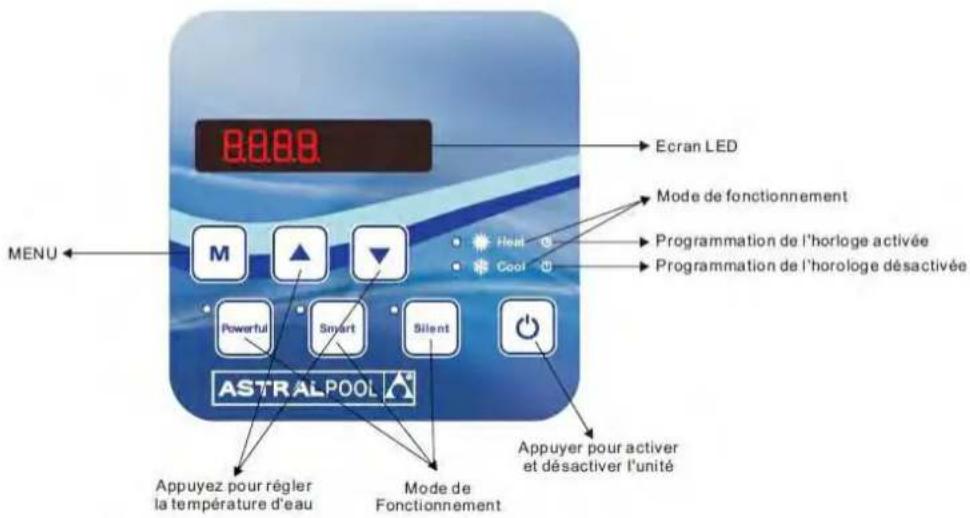

7.1 Functies van het LED bedieningspaneel

Wanneer de warmtepomp op het vermogen wordt aangesloten, geeft het LED-display gedurende 3 seconden een code weer die het warmtepompmodel aangeeft.

7.2 De toetsen en hun activiteiten

7.2.1 -knop

Druk op om de warmtepomp start, toont het LED-display van de gewenste temperatuur van het water gedurende 5 seconden, toont vervolgens de inlaat temperatuur van het water en van de werking mode.

Druk op om de warmtepomp te stoppen en te laten zien "OFF"

Opmerking: Tijdens de parameter controle en instelling, druk op de snel-exit en sla de huidige instelling.

Druk nogmaals op om in / uitschakelen van de machine.

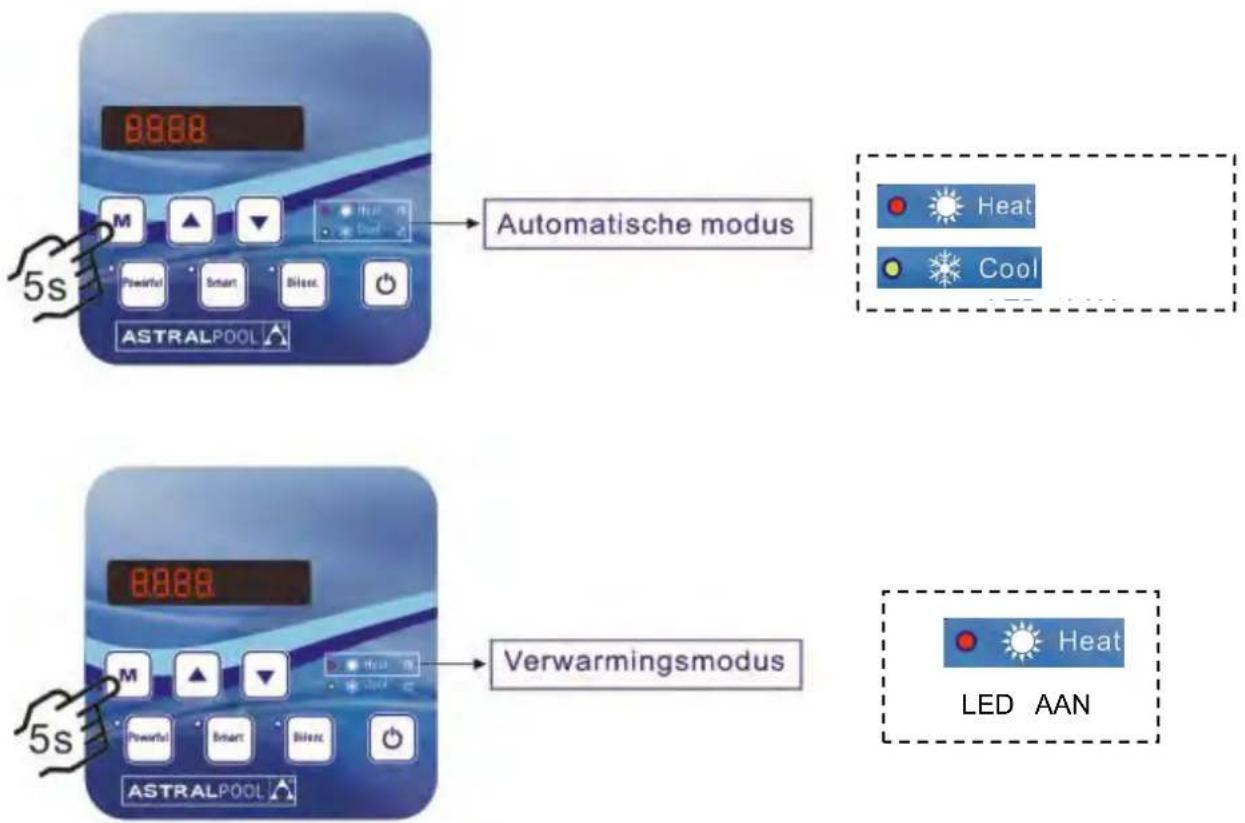

7.2.2 -knop

Verwarmingsmodus en automatische modus schakelen

7.2.3 en-toets

Klok / unclock het display:

Houd en gedurende 5 seconden te vergrendelen / ontgrendelen het scherm.

temperatuur water instelling:

Druk op of om de temperatuur van het water rechtstreeks in te stellen.

7. Gebruik en werking

Parameter controle:

Druk op eerst, druk vervolgens op om de parameter gebruiker controleren van d0 volgens d11

Code	Staat	strekking	Opmerking
d0	IPM vormtemperatuur	0-120°C	Real testen waarde
d1	Inlet water temp.	-9°C~99°C	Real testen waarde
d2	Uitlaat water temp.	-9°C~99°C	Real testen waarde
d3	Ambient temp.	-30°C~70°C	Real testen waarde
d4	Frequency limitation code	0,1,2,4,8,16	Real testen waarde
d5	Piping temp.	-30°C~70°C	Real testen waarde
d6	uitlaatgastemperatuur	0°C~C5°C (125°C)	Real testen waarde
d7	Stap van EEV	0~99	N*5
d8	Compressor loopt frequentie	0~99Hz	Real testen waarde
d9	compressor huidige	0~30A	Real testen waarde
d10	Huidige ventilatorsnelheid	0-1200 (rpm)	Real testen waarde
d11	Error code voor de laatste keer	Alle foutcode
d12	MOBUS COM	0 - 5	Instelling, alleen Modbus
d13	MODBUS ID Adres	1 - 88	Instelling, alleen Modbus
d14	Productcode	0000- FFFF	Instelling, alleen Modbus

Opmerking: d4: frequentiebeperkingscode,

0: geen frequentielimiet;
1: Coilpijp temperatuurgrens;
2: Frequentiebeperking voor oververhitting of oververhitting;
4: Drive Huidige frequentielimiet;
8: Frequentielimiet aandrijfspanning;
16: Frequentiebeperking voor hoge temperaturen

7. Gebruik en werking

Druk op eerst, druk vervolgens op om te controleren / aanpassen van de parameter gebruiker van P1 tot P7

Code	Naam	strekking	Standaard	Opmerking
P0	Verplichte ontdooiing	0-1	0	0: Standaard normale werking1: Verplichte ontdooiing.
P1	Werkmodus	0-1	1	1 Verwarming mode, 0 koelbedrijf
P2	Timer on / off	0-1	0	1 Timer aan / uit onder functie, 0 Timer on / off is de functie (De instelling van de P5 en P6 zal niet werken)
P3	Waterpomp	0-1	0	1 Altijd lopen,0 Afhankelijk van het verloop van de compressor
P4	Huidige tijd	HH:MM	0:00	0-23:0-59
P5	Wekker aan	HH:MM	0:00	0-23:0-59
P6	timer uit	HH:MM	0:00	0-23:0-59
P7	Inlet water temp. correctie	-9~9	0	Standaardinstelling: 0
P12	MOBUS COM	0 - 5	0	Alleen Modbus (Standaardwaarde na reset)
P13	MODBUS ID Adres	1 - 88	9	Alleen Modbus (Standaardwaarde na reset)

Code met verbinding	Parameter P	Omschrijving
68769	0CA1	ELYO SMART NN 6.1-2.1
68770	0CA2	ELYO SMART NN 9.2-2.3
68771	0CA3	ELYO SMART NN 12.5-2.9
68772	0CA4	ELYO SMART NN 16-3.8
68774	0CA6	ELYO SMART NN 19-4.7
68775	0CA7	ELYO SMART NN 24-5.9
68776	0CA8	ELYO SMART NN 24-5.9 T
68850	0CF2	ELYO SMART NN 28.5-6.8
68851	0CF3	ELYO SMART NN 28.5-6.8 T

7. Gebruik en werking

Productcode parameter P instelling (alleen MOBUS)

Druk gedurende 5 seconden op + , het eerste digitale nummer knippert, druk op of om het doelnummer uit 0-F te kiezen en druk vervolgens op Go om het tweede nummer aan te passen. Dat geldt ook voor het derde en vierde cijfer. Druk ten slotte op om de instelling op te slaan en af te sluiten, of deze wordt na 15 seconden automatisch afgesloten.

Na de instelling kon de productcodeparameter P de systeemreset niet resetten. De instelwaarde voor de productcode blijft altijd behouden.

7.2.4 Systeem reset-functie

Druk op en in 10s, zal het systeem resetten en weer te geven "0000" op de controller.

7.2.5

Symbool verhitten zal het licht wanneer deze in werking is.

Bij het ontdooien, zal het licht knipperen.

7.2.6

Symbool van het koelen, zal het licht op wanneer het in werking is.

7.2.7

Symbool van de automatische stop, zal het licht op wanneer het in werking is.

7.2.8

Symbool van de automatische start, zal het licht op wanneer het in werking is.

7.2.9

Op deze knop drukt, zal de lichtflits, zal de warmtepomp werken in 'Full output' alleen.

7.2.10

Terwijl u de Smart kiest, zal de warmtepomp net opereren in 'Medium output' en 'Full output' Toen in 'Medium output', zal het licht van de Smart knipperen.

Toen in 'Full output', de lamp van de Smart is verlichting, zal de lamp van de krachtige flitser zijn.

7.2.11

Terwijl u de Silent kiest, zal de warmtepomp net opereren in 'Medium output' en 'Small output' Toen in 'Small output', zal het licht van Silent knipperen.

Toen in 'Medium output', de lamp van de Silent is verlichting, zal de lamp van de Smart flash.

7. Gebruik en werking

Er zijn 3 modellen voor het apparaat, alleen verwarming, automatische modus (verwarmings- en koelingschakelaar), alleen koeling.

U kunt de verwarmingsmodus en de automatische modus inschakelen door gedurende 5 seconden op te drukken, ongeacht of het apparaat aan of uit staat.

Bedieningslogica van de automatische modus

Stel watertemperatuur (Tset)	Huidig water in temperatuur(Tset + 2 °C)	Huidige werkmodus	Na 3 minuten of meer schakelt het over naar
Tset (bijv: 28°C)	Tset +2°C(bijv:30°C)	Verwarmingsmodus	Koelmodus
Tset (bijv: 28°C)	Tset-2°C(bijv: 26°C)	Koelmodus	Verwarmingsmodus

7. Gebruik en werking

7.3 Logica voor verwarming

NO	Werk status	Werkmodus	Water op temperatuur	Werkniveau van warmtepomp
1	Opstarten van warmtepomp	SMART	≤q Tset-1	POWERFUL
2			Tset-1< and < Tset+1	SMART
3			≥q Tset+1	Standby
4		SILENT	≤q Tset-1	SMART
5			Tset-1< and < Tset+1	SILENT
6			≥q Tset+1	Standby
7		POWERFUL	powerful	POWERFUL
8			≥q Tset+1	Standby
9	Herstart verwarming vanuit de standby-status is hetzelfde als het opstarten

7.4 Koelingslogica

NO	Werk status	Werkmodus	Water op temperatuur	Werkniveau van warmtepomp
1	Opstarten van warmtepomp	SMART	≤q Tset-1	Standby
2			Tset-1< and <Tset+1	SMART
3			≥q Tset+1	POWERFUL
4		SILENT	≤q Tset-1	Standby
5			Tset-1< and <Tset+1	QUIET
6			≥q Tset+1	SMART
7		POWERFUL	>Tset-1	POWERFUL
8			≤q Tset-1	Standby
9	Herstart het koelen van de standby-status is hetzelfde als het opstarten

Storing	Foutcode	Reden	Oplossing
Fout in inlaatwatertemperatuursensor	PP01	1. De sensor in open of kortsluiting2. De bedrading van de sensor zit los	1. Controleer of verander de sensor2. Herbevestig de bedrading van de sensoren
Uitlaat watertemperatuursensor defect	PP02	1. De sensor in open of kortsluiting2. De bedrading van de sensor zit los	1. Controleer of verander de sensor2. Re-fix de bedrading van de sensoren
Storing verwarmingslanssensor	PP03	1. De sensor in open of kortsluiting2. De bedrading van de sensor zit los	1. Controleer of verander de sensor2. Re-fix de bedrading van de sensoren
Gasterugvoersensor defect	PP04	1. De sensor in open of kortsluiting2. De bedrading van de sensor zit los	1. Controleer of verander de sensor2. Re-fix de bedrading van de sensoren
Uitval van de omgevingstemperatuursensor	PP05	1. De sensor in open of kortsluiting2. De bedrading van de sensor zit los	1. Controleer of verander de sensor2. Re-fix de bedrading van de sensoren
Uitlaatpijpsensor defect	PP06	1. De sensor in open of kortsluiting2. De bedrading van de sensor zit los	1. Controleer of verander de sensor2. Re-fix de bedrading van de sensoren
Vorstbescherming in de winter	PP07	De omgevingstemperatuur of de waterinlaattemperatuur is te laag	Normale bescherming
Lage omgevingstemperatuurbeveiliging	PP08	1.Let de reikwijdte van het gebruik milieu2. Sensorafwijking	1. Stop met behulp van, buiten het gebruik van2. Wijzig de sensor
Leiding temperatuur te hoge bescherming onder koelmodus	PP10	1. De omgevingstemperatuur is te hoog of de watertemperatuur is te hoog in de koelmodus2. Koelsysteem is abnormaal	1. Controleer de reikwijdte van het gebruik2. Controleer het koelsysteem
T2 watertemp. Te lage bescherming in de koelmodus	PP11	1. Lage waterstroom2. T2-temperatuursensor abnormaal	1. Controleer de waterpomp en het vaarwegsysteem2. Verander de T2-temperatuursensor

8. Problemen

Storing	Foutcode	Reden	Oplossing
Hoge drukfout	EE01	1. De temperatuur van de omgeving is t hoog2.Watertemperatuur is te hoog3. Waterstroom is te laagHet ventilatortoerental is abnormaal of o ventilatormotor is beschadigd	1. Controleer de waterstroom of waterpomp2. Controleer de ventilatormotor3. Controleer en repareer het leidingsysteen
Lagedrukstoring	EE02	1.EEV is geblokkeerd of het leidingsystee is vastgelopen2. Motortoerental is abnormaal of motor is beschadigd3. Gaslekkage	1. Controleer de EEV en het leidingsysteemControleer de motor2.Door de hoge drukmeter om de drukwaarde te controleren
Uitval waterstroom	EE03Or” ON”	1. Waterstroomschakelaar is beschadigd2. Geen / Onvoldoende waterstroom.	1. Wijzig de waterstromingsschakelaar2.Controleer de waterpomp of het vaarwegsysteem
Oververhittingsbeveiliging voor watertemperatuur (T2) in verwarmingsmodus	EE04	1. Lage waterstroom2. Waterstroomschakelaar zit vast en de watertoevoer is afgesneden3. T2-sensor is abnormaal	1. Controleer het watersysteem2.Controleer de waterpomp of waterstroomschakelaar3. Controleer sensor T2 of wijzig een ander sensor
T6 Uitlaat te hoge bescherming	EE05	1. Geen gas2. Lage waterstroom3. Het systeem is geblokkeerd4. Uitlaat temp. Sensorfout	1.Controleer de hogedrukmeter, vul deze bij te laag gas bij2.Controleer het vaarwegsysteem en de waterpomp3.Controleer het leidingsysteem als er een blok was4. Wijzig een nieuwe uitlaattemp. sensor
Controller mislukt	EE06	1. De draadverbinding is niet goed of beschadigde signaaldraad2. Controllerstoring	1. Controleer en sluit de signaaldraad opnieuw aan2. Verander een nieuwe signaaldraad3. Schakel de stroomtoevoer uit en start de machine opnieuw op4. Verander een nieuwe controller

8. Problemen

Storing	Foutcode	Reden	Oplossing
T6 Uitlaat te hoge bescherming	EE07	1. De stroom van de compressor is onmiddellijk te groot2. Verkeerde aansluiting voor compressor-fasevolgorde3. Compressorophopingen van vloeistof en olie leiden tot de stroom wordt grot4. Compressor of driverboard beschadigd5. De waterstroom is abnormaal6. Krachtfluctuaties binnen een korte tijd	1. Controleer de compressor2. Controleer het vaarwegsysteem3. Controleer of het vermogen binnen het normale bereik valt4. Controleer de aansluiting van de fasevolgorde
Controller mislukt	EE08	1. Slechte signaaldraadverbinding of beschadigde signaaldraad2. Controllerstoring	1. Controleer en sluit de signaaldraad opnieuw aan2. Verander een nieuwe signaaldraad3. Schakel de stroomtoevoer uit en start de machine opnieuw op4. Verander een nieuwe controller
T6 Uitlaat te hoge bescherming	EE09	1. Slechte verbinding van communicatiedraad2. De draad is beschadigd	1. Controleer de draadverbinding2. Verander een nieuwe draad
Controller mislukt	EE10	1. Moeder lijnspanning is te hoog2. Driver board is beschadigd.	1. Controleer of het vermogen binnen het normale bereik valt2. Wijzig driverbord of hoofdbord
T6 Uitlaat te hoge bescherming	EE11	1. Gegevensfout2. Wrong compressor-fase verbinding3. Compressor vloeistof en olie accumulatie leiden tot de stroom wordt groter4. Compressor of driverboard beschadigd	1. Programmafout, elektriciteit uitschakelen en herstarten na 3 minuten2. Stuurbord wijzigen3. Controleer de aansluiting van de compressorsequentie
Controller mislukt	EE12	1. Moeder lijnspanning is te laag2. Driver board is beschadigd.	1. Controleer of het vermogen binnen het normale bereik valt2. Wijzig bestuurdersbord
T6 Uitlaat te hoge bescherming	EE13	1. De compressorstroom is te groot kortstondig2. De waterstroom is abnormaal3. Power schommelingen binnen een korte tijd4. Verkeerde PFC-inductor	1. Controleer de compressor2. Controleer het vaarwegsysteem3. Controleer of het vermogen binnen het normale bereik valt4. Controleer of de juiste PFC-inductor wordt gebruikt

8. Problemen

Storing	Foutcode	Reden	Oplossing
Het thermische circuit van de IPM-module is abnormaal	EE14	1. Uitgangsafwijking van het thermische circuit van de IPM-module2. Fan motor is abnormaal of beschadigdVentilatorblad is gebroken	1. Wijzig een bestuurdersbord2. Controleer of het motortoerental te laag of dat de ventilatormotor beschadigd is, verander een andere3. Verander een ander ventilatorblad
IPM-module temperatuur te hoge beveiliging	EE15	1. Uitzonderingsfout van het thermische circuit van de IPM-module2. Motor is abnormaal of beschadigd3. Het ventilatorblad is gebroken	1. Wijzig een bestuurdersbord2. Controleer of het ventilatortoerental te laag is of dat de ventilatormotor beschadigd is, verander een andere3. Verander een ander ventilatorblad
Bescherming van PFC-modules	EE16	1. Uitputting uitzondering van PFC-module2. Motor is abnormaal of beschadigd3. Fan mes is gebroken4. Ingangsspanningssprong, ingangsvermogen is abnormaal	1. Wijzig een bestuurdersbord2. Controleer of het motortoerental te laag is of dat de ventilatormotor beschadigd is, verander een andere3. Een ander ventilatorblad verwisselen4. Controleer de ingangsspanning
Storing DC-ventilatormotor	EE17	1. DC motor is beschadigd2. Main board is beschadigd3. Het ventilatorblad zit vast	1. Detecteer DC-motor, vervang deze door een nieuwe2. Een nieuw moederbord wijzigen3. Ontdek de barrière en werk het uit
Het thermische circuit van de PFC-module is abnormaal	EE18	Het driverboard is beschadigd	1. Wijzig een nieuw driverboard2. Controleer of het ventilatortoerental te laag is of dat de ventilatormotor is beschadigd, verander een andere motor
PFC-module bescherming tegen hoge temperaturen	EE19	1.PFC-module thermische circuituitgang abnormaal2. Motor is abnormaal of beschadigd3. Fan mes is gebroken4. De schroef in het driverboard zit niet strak	1. Wijzig een nieuw driverboard2. Controleer of het motortoerental te laag is of dat de ventilatormotor beschadigd is, verander een andere3. Een ander ventilatorblad verwisselen4. Controleer of de schroef los zit
Ingangsstroomstoring	EE20	De voedingsspanning fluctueert te veel	Controleer of de spanning stabiel is

8. Problemen

Storing	Foutcode	Reden	Oplossing
Uitzondering voor softwarebesturing	EE21	1. Compressor werkt niet2. Verkeerd programma3. Onzuiverheid in de compressor veroorzaakt de onstabiele rotatiesnelheid	1. Controleer het moederbord of verander een nieuw board2. Voer het juiste programma in
Stroomdetectiekringfout	EE22	1. Spanningssignaal abnormaal2. Driver board is beschadigd	1. Controleer het moederbord of verander een nieuw board2. Wijzig een nieuwe driverkaart
Compressorstartfout	EE23	1. Hoofdbord is beschadigd2. Compressor bedradingsfout of slecht contact of niet verbonden3. Vloeistofophoping binnen4. Verkeerde fase verbinding voor compressor	1. Controleer het moederbord of verander een nieuw board2. Controleer de bedrading van de compressor volgens het schakelschemaControleer de compressor of wijzig een nieuwe
Apparaatstoring in omgevingstemperatu ur op stuurkaart	EE24	Apparaatstoring bij omgevingstemperatuur	Wijzig driverbord of hoofdbord
Defect compressorfase	EE25	Compressoren U, V, W zijn verbonden één fase of twee fasen.	Controleer de feitelijke bedrading volgens h schakelschema
Fout bij omschakeling van vierwegklep	EE26	1. Terugslagfout van vierwegklep2. Gebrek aan koelmiddel (geen detectie wanneer T3 of T5 defect is)	1. Schakelen naar koelmodus om de 4-wegklep te controleren als deze op de juiste manier is omgedraaid2. Wijzig een nieuwe 4-wegklep3. Vul met gas
EEPROM-gegevens lezen storing	EE27	1. Wrong EEPROM-gegevens in het programma of mislukte invoer van EEPROM-gegevens2. Fout met moederbord	1. Voer de juiste EEPROM-gegevens opnieuw in2. Wijzig een nieuw hoofdbord
De inter-chip communicatiefout op de hoofdbesturingskaart	EE28	Hoofdbordfout	1. Schakel de stroomtoevoer uit en start de opnieuw op2. Wijzig een nieuw hoofdbord

8.2 Andere fouten en oplossingen (Geen verschijning op LED draad controller)

Storingen	Observering	Redenen	Oplossing
Warmtepomp werkt niet	LED draadcontroller geen verschijning.	Geen stroomvoorziening	Check cable and circuit breake if it is connected
	LED draad controller toont d actuele tijd.	Warmtepomp in stand-by status	Startup heat pump to run.
	LED draad controller toont d actuele watertemperatuur.	1. Watertemperatuur bereikte ingestelde waarde, HP onder constante temperatuur status.2. Warmtepomp begint net te lopen.3. Onder ontdooien.	1. Controleer watertemperatuur instelling.2. Start warmtepomp na een paar minuten.3. LED draadcontroller moet vertonen "ontdooien".
Watertemperatuur koelt wanneer HP loopt onder verwarming's mode	LED draad controller vertoont actuele watertemperatuur en er verschijnt geen fout code.	1. Verkeerde modus geselecteerd.2. Cijfers tonen tekortkomingen.3. Controller defect.	1. Stel de goede modus in 2. Vervang de defecte LED draad controller, en controleer dan de status na het veranderen van de werkende modus, controleer de water inlaat en uitlaattemperatuur.3. Vervangen of repareer het warmtepomp apparaat
Korte looptijd	LED toont actuele watertemperatuur, er verschijnt geen fout code.	1. Ventilator draait NIET.2. Luchtventilator hij is niet genoeg.3. Niet genoeg koelmiddel.	1. Controleer de kabelverbindingen tussen de motor en ventilator, wanneer nodig, moet het vervangen worden.2. Controleerlocatie van het warmtepomp apparaat, en elimineer alle obstakels om een goede luchtventilatie mogelijk te maken.3 Vervang of repareer het warmtepomp apparaat.
Watervlekken	Watervlekken op warmtepomp apparaat.	1. Betonneren.2. Water lekkage.	1. Geen actie.2. Controleer de titanium warmtewisselaar zorgvuldig of het defect is.
Te veel ijs op de verdamper	Te veel ijs op de verdamper		1. Controleer de locatie van h warmtepomp apparaat, en elimineer alle obstakels om een goede lucht ventilatie mogelijk te maken.2. Vervang of repareer het warmtepomp apparaat.

9. Open geklapt diagram

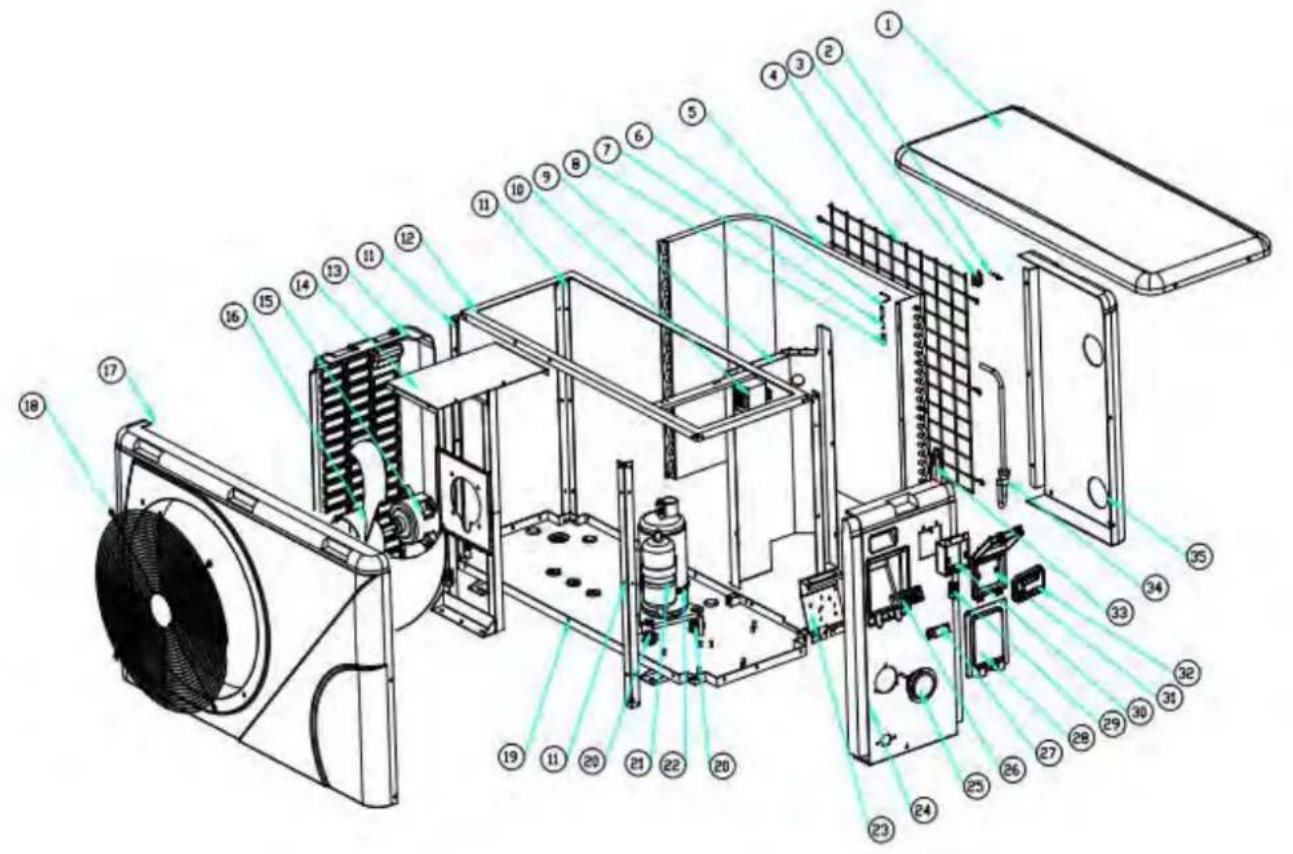

9.1 Opengeklapt diagram

Model: ELYO SMART NN 06/09

Model : Model : ELYO SMART NN 06/09

No.	Deel naam	68769	68770	No.	Deel naam	68769	68770
1	Bovenklep	133050022		35	Achterpaneel	1330500562
2	Omgevingstemp. sensor TH	117110020		36	Druk meter	110800001
3	Omgevingstemp. sensor clip	133020010		37	Wateraansluitsets	113900082
4	Teruggrillen	108140012		38	Rode rubberen ring	133020012
5	Verdamper	103000199/103000195		39	Rubberring op	133020026
6	Pijp temp. sensor TH2	117110004		40	Waterstroomschakelaar	112100021-1
7	Klem voor	113190001		41	Afsluitring	116000001-2
8	Behuizing buis			42	Water uit temp. sensor	117110011
9	Isolatiepaneel	108030096/108140066		43	Wisselaar sensor	108010025
10	reactor	117230003		44	Titanium	102040585/102040501
11	Pijler	108140015		45	Drainage plug	150000110
12	Bovenframe	180140052		46	Water in temp. sensor	117110012
13	Ventilatormotorbeugel	180140056		47	Blauwe rubberen ring	133020011
14	Linkerkant paneel	133050057		48	Wateraansluitsets	113900082
15	Ventilatormotor	112000041		49	Uitlaatleidingen	113010182
16	Waaierblad	132000010		50	Hogedrukschakelaar	116000066
17	Voorpaneel	133050008		51	Uitwisselaar van EEV	113070036
18	Voorrooster	1081400113		52	EEV	119000017
19	Basislade	108140051		53	EEV naar verdeelpijp	113080060
20	Compressor	101000142		54	Zuigventiel	120000023
21	Demping voeten van de	136020019		55	Gas retourleidingen	113020258
22	Compressor	142000072		56	Lagedrukschakelaar	116000069
23	Aansluitkast	108160024		57	Lagedrukschakelaar	116000070
24	Rechter zijpaneel	1330500552		58	4-wegklep naar	113060094
25	5-bits aansluiting	115000004		59	4-wegklep naar wisselaat	113030091
26	Klem	136010004		60	4-weg klep	121000020
27	Klemmenblokken plastic ka	133050026		61	Uitlaat temp. sensor TH	117110021
28	Bedradingsdoos	108010018		62	Elektrische deksel	108030059
29	Connector van kabel	110000008		63	Inverter PCB	117100014-V1.5
30	controleur	117020150		64	Elektrische doos	108030095
31	Waterdichte controllerkast	113712007		65	magneetring	117240002
32	Distributeur montage	113040093		66	magneetring	117240003
33	Rubber blok	136020018		67	Modbus-module	117010095
34	Collectieve vergadering	113050108

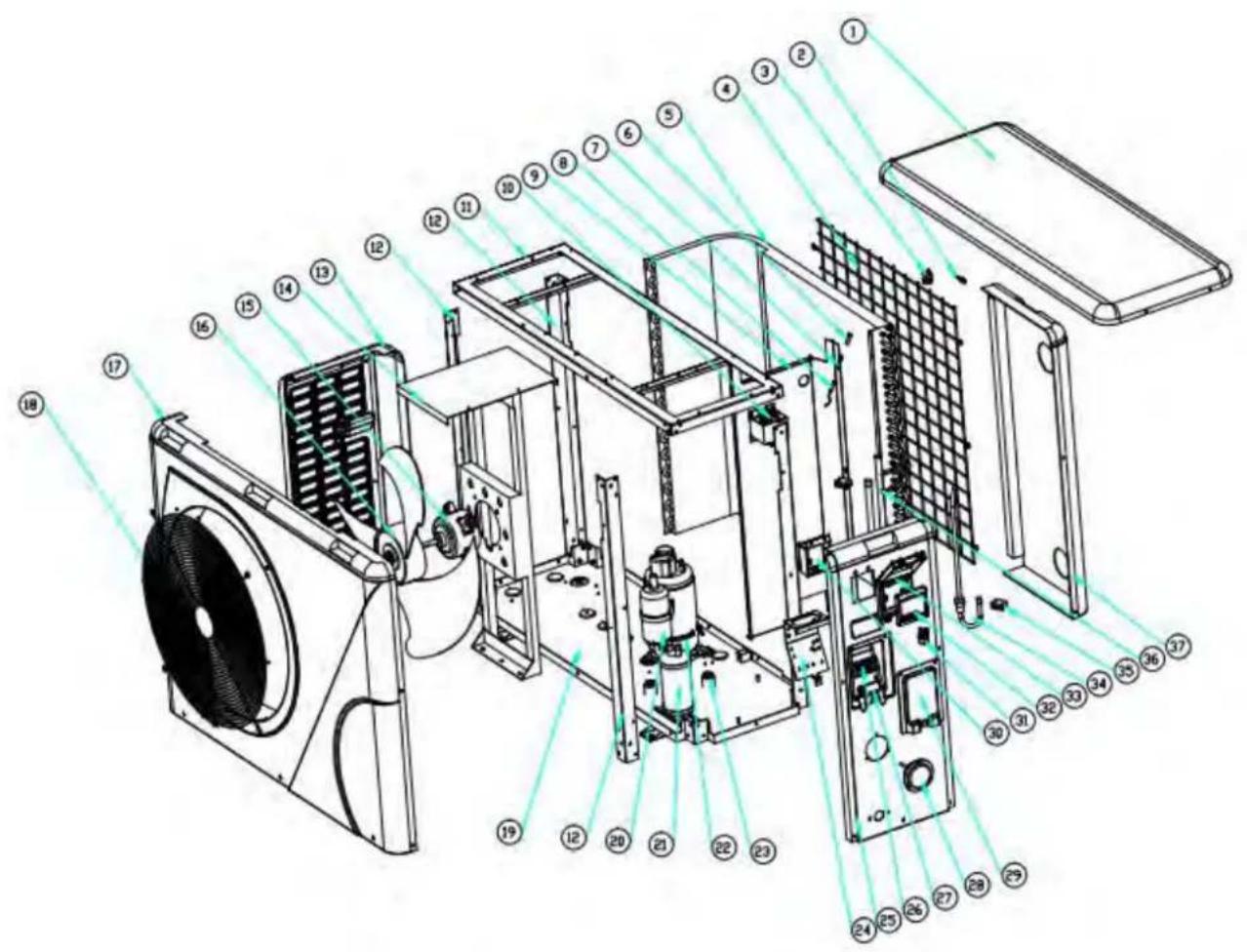

9. Open geklapt diagram

Model: ELYO SMART NN 12

NO.	Deel naam	68772	NO.	Deel naam	68772
1	Bovenklep	133090029	37	Wateraansluitsets	113900082
2	Omgevingstemp. sensor TH1	117110020	38	Rode rubberen ring	133020012
3	Omgevingstemp. sensor clip	133020010	39	Rubberring op wateraansluiting	133020026
4	Teruggrillen	108110040	40	Waterstroomschakelaar	112100021-1
5	Verdamper	103000130	41	Afsluitring	116000001-2
6	Pijp temp. sensor TH2	117110004	42	Water uit temp. sensor TH5	117110011
7	Klem voor	113190001	43	Wisselaar sensor	108010025
8	Behuizing buis temperatuursenso		44	Wateraansluitsets	113900082
9	Isolatiepaneel	108050073	45	Blauwe rubberen ring	133020011
10	reactor	117230003	46	Titanium warmtewisselaar	102040549
11	Pijler	108110004	47	Water in temp. sensor TH6	117110012
12	Bovenframe	108110038	48	Drainage plug	150000110
13	Linkerkant paneel	133090026	49	Filter	120000066
14	Ventilatormotorbeugel	108110043	50	Filter op vloeistofreservoir	113130002
15	Ventilatormotor	112000031	51	4-weg klep naar wisselaar	113030081
16	Waaierblad	132000015	52	Uitlaat temp. sensor TH3	117110021
17	Voorpaneel	133090025	53	Hogedrukschakelaar	116000066
18	Voorrooster	108110012	54	Uitlaatleidingen	113010159
19	Basislade	108110042	55	Gas retourleidingen	113020246
20	Demping voeten van de	136020019	56	Lagedrukschakelaar	116000072
21	Compressor	101000162	57	Lagedrukschakelaar	116000071
22	Vloeibare opslagtank	105000004	58	Zuigventiel	120000026
23	Compressor verwarmingsriem	142000074	59	4-wegklep naar verzamelleiding	113060084
24	Aansluitkast	108010065	60	EEV naar verdeelpijp	113080051
25	Rechter zijpaneel	133090028	61	EEV	119000017
26	Druk meter	110800001	62	Vloeibare opslagtank naar EEV	113120002
27	5-bits aansluiting	115000004	63	4-weg klep	121000006
28	Klem	136010004	64	Wisselaar om te filteren	113170021
29	Klemmenblokken plastic kap	133250005	65	Elektrische deksel	108050017
30	Connector van kabel	110000008	66	Bedrading trunking	136020003
31	Bedradingsdoos	108010018	67	Inverter PCB	117100016-V1.5
32	Waterdichte controllerkast	113712007	68	Elektrische doos	108110031
33	controleur	117020150	69	magneetring	117240002
34	Collectieve vergadering	113050093	70	magneetring	117240003
35	Distributeur montage	113040092	71	Modbus-module	117010095
36	Achterpaneel	133090027

9. Open geklapt diagram

Model: ELYO SMART NN 20

NO	Deel naam	68774	NO	Deel naam	68774
1	Bovenklep	133260001	37	Achterpaneel	133260002
2	Omgevingstemp. sensor TH1	117110020	38	EEV	119000021
3	Omgevingstemp. sensor clip	133020010	39	Vloeibare opslagtank naar EEV	113120019
4	Teruggrillen	108560014	40	Wisselaar om te fileren	113170032
5	Verdamper	103000204	41	4-weg klep	121000009
6	Klem voor	113190001	42	Wisselaar om te filteren	113010171
7	Behuizing buis		43	Uitlaat temperatuursensor TH3	117110021
8	Pijp temp. sensor TH2	117110004	44	Hogedrukschakelaar	116000068
9	Isolatiepaneel	108560010	45	Zuigventiel	120000026
10	reactor	117230002	46	Gas retourleidingen	113020259
11	Bovenframe	108560002	47	Lagedrukschakelaar	116000074
12	Pijler	108560003	48	Lagedrukschakelaar	116000073
13	Linkerkant paneel	133260005	49	Filter op vloeistofreservoir	113130002
14	Ventilatormotorbeugel	108560011	50	4-weg klep naar collectieve pijp	113060096
15	Ventilatormotor	112000031	51	Vloeibare opslagtank	105000004
16	Waaierblad	132000023	52	4-weg klep naar wisselaar	113030093
17	Voorpaneel	133260003	53	EEV naar verdeelpijp	113080056
18	Voorrooster	1081700171	54	Wateraansluitsets	113900082
19	Basislade	108560009	55	Rode rubberen ring	133020012
20	Compressor	101000150	56	Rubberring op wateraansluiting	133020026
21	Vloeibare opslagtank	105000004	57	Waterstroomschakelaar	112100021-1
22	Compressor verwarmingsriem	142000076	58	Afsluitring	116000001-2
23	Demping voeten van de	142000076	59	Water uit temp. sensor TH5	117110011
24	Aansluitkast	108010065	60	Wisselaar sensor	108010025
25	Rechter zijpaneel	133260004	61	Titanium warmtewisselaar	102040555
26	5-bits aansluiting	115000004	62	Wateraansluitsets	113900082
27	Klem	136010004	63	Blauwe rubberen ring	133020011
28	Druk meter	110800001	64	Water in temp. sensor TH6	117110012
29	Klemmenblokken plastic kap	133250005	65	Drainage plug	150000110
30	Bedradingsdoos	108010018	66	Elektrische deksel	108540006
31	Connector van kabel	110000008	67	Bedrading trunking	136020003
32	controleur	117020150	68	Inverter PCB	117100015-V1.5
33	Waterdichte controllerkast	113712007	69	Elektrische doos	108560012
34	Distributeur montage	113040094	70	magneetring	117240002
35	B Type Rubber bevestigingsblok	136020005	71	magneetring	117240003
36	Collectieve vergadering	113050095	72	Modbus-module	117010095

9. Open geklapt diagram

Model: ELYO SMART NN 25/25T/30/30T

NO	Deel naam	68775/68850	NO	Deel naam	68775/68850
1	Bovenklep	1331000011	41	Achterpaneel	133250023
2	Omgevingstemp. sensor TH1	117110020	42	Wateraansluitsets	113900082
3	Omgevingstemp. sensor clip	133020010	43	Rode rubberen ring	133020012
4	Teruggrillen	108550007	44	Rubberring op wateraansluiting	133020026
5	Verdamper	103000207/103000208	45	Waterstroomschakelaar	112100021-1
6	Klem voor	113190001	46	Water uit temp. sensor TH5	117110011
7	Behuizing buis temperatuursenso	113190001	47	Afsluitring	116000001-2
8	Pijp temp. sensor TH2	117110004	48	Wisselaar sensor	108010025
9	Isolatiepaneel	108120036	49	Titanium warmtewisselaar	102040503
10	reactor	117230001	50	Wateraansluitsets	113900082
11	Pijler	108120035	51	Blauwe rubberen ring	133020011
12	Bovenframe	108120034	52	Water in temp. sensor TH6	117110012
13	Ventilatormotorbeugel	108120037	53	Drainage plug	150000110
14	Ventilatormotor	112000031	54	Wisselaar om te filteren	113170028
15	Ventilatormotorafdekking	108010024	55	EEV	119000022
16	Waaierblad	132000015	56	EEV naar verdeelpijp	113080055
17	Linkerkant paneel	133250024	57	Vloeibare opslagtank naar EEV	113120020
18	Voorpaneel	1332500011	58	4-weg klep naar wisselaar	113030087
19	Voorrooster	108010014	59	Uitlaat temperatuursensor TH3	117110021
20	Pijler	108550009	60	Hogedrukschakelaar	116000068
21	Basislade	108550005	61	4-weg klep	121000009
22	Compressor	101000122	62	Uitlaat	113010158
23	Rubber blok	136020005	63	Zuigventiel	120000023
24	Compressor verwarmingsriem	142000077	64	Lagedrukschakelaar	116000074
25	Vloeibare opslagtank	105000008	65	Lagedrukschakelaar	116000073
26	Handvat pijler	108550006	66	Gas retourleidingen	113020245
27	Aansluitkast	108010065	67	4-weg klep naar collectieve p	113060083
28	Connector van kabel	110000008	68	Filter op vloeistofreservoir	113130015
29	Rechter zijpaneel	133250022	69	Filter	120000066
30	Druk meter	110800001	70	Elektrische deksel	108120040
31	3-bits aansluiting voor Eletricity	115000025	71	Bestuurdersbord	117140002
32	Klem	136010004	72	Elektrische doos	108120038
33	Klemmenblokken plastic kap	1332500053	73	Schaalbord	108120039
34	Terminal pijler	108550006	74	Filter bord	117260001
35	3-bit aansluiting voor waterpomp	115000027	75	PCB	117250001-V1.5
36	Waterdichte controllerkast	113712007	76	magneetring	117240002
37	controleur	117020150	77	magneetring	117240003
38	Bedradingsdoos	108010018	78	Modbus-module	117010095
39	Distributiesamenstelling	113040101	79	Relais	142000038
40	Collectieve vergadering	113050109

9. Open geklapt diagram

Model: ELYO SMART NN 25T/30T

NO	Deel naam	68776/68851	NO	Deel naam	68776/68851
1	Bovenklep	1331000011	41	Achterpaneel	133250023
2	Omgevingstemp. sensor TH1	117110020	42	Wateraansluitsets	102040503
3	Omgevingstemp. sensor clip	133020010	43	Rode rubberen ring	133020012
4	Teruggrillen	108550007	44	Rubberring op wateraansluiting	133020026
5	Verdamper	103000207/103000208	45	Waterstroomschakelaar	112100021-1
6	Klem voor	113190001	46	Water uit temp. sensor TH5	117110011
7	Behuizing buis	113190001	47	Afsluitring	116000001-2
8	Pijp temp. sensor TH2	117110004	48	Wisselaar sensor temperatuursensor	108010025
9	Isolatiepaneel	108120036	49	Titanium warmtewisselaar	102040503
10	reactor	117230001	50	Wateraansluitsets	102040503
11	Pijler	108120035	51	Blauwe rubberen ring	133020011
12	Bovenframe	108120034	52	Water in temp. sensor TH6	117110012
13	Ventilatormotorbeugel	108120037	53	Drainage plug	150000110
14	Ventilatormotor	112000031	54	Wisselaar om te filteren	113170028
15	Ventilatormotorafdekking	108010024	55	EEV	119000022
16	Waaierblad	132000015	56	EEV naar verdeelpijp	113080055
17	Linkerkant paneel	133250024	57	Vloeibare opslagtank naar EEV	113120020
18	Voorpaneel	1332500011	58	4-weg klep naar wisselaar	113030087
19	Voorrooster	108010014	59	Uitlaat temperatuursensor TH3	117110021
20	Pijler	108550009	60	Hogedrukschakelaar	116000068
21	Basislade	108550005	61	4-weg klep	121000009
22	Compressor	101000122	62	Uitlaat	113010158
23	Rubber blok	136020005	63	Zuigventiel	120000023
24	Compressor verwarmingsriem	142000077	64	Lagedrukschakelaar	116000074
25	Vloeibare opslagtank	105000008	65	Lagedrukschakelaar	116000073
26	Handvat pijler	108550006	66	Gas retourleidingen	113020245
27	Aansluitkast	108010065	67	4-weg klep naar collectieve pijp	113060083
28	Connector van kabel	110000008	68	Filter op vloeistofreservoir	113130015
29	Rechter zijpaneel	133250022	69	Filter	120000066
30	Druk meter	110800001	70	Elektrische deksel	108120040
31	3-bits aansluiting voor Eletricity	115000025	71	Bestuurdersbord	117140003
32	Klem	136010004	72	Elektrische doos	108120038
33	Klemmenblokken plastic kap	1332500053	73	Schaalbord	108120039
34	Terminal pijler	108550006	74	Filter bord	117260002
35	3-bit aansluiting voor waterpom	115000027	75	PCB	117250001-V1.5
36	Waterdichte controllerkast	113712007	76	magneetring	117240002
37	controleur	117020150	77	magneetring	117240003
38	Bedradingsdoos	108010018	78	Modbus-module	117010095
39	Distributiesamenstelling	113040101	79	Relais	142000038
40	Collectieve vergadering	113050109

9. Open geklapt diagram

9.2. Onderhoud

(1) U moet het water voorziening systeem regelmatig controleren om te voorkomen dat lucht het systeem binnentreedt en lage water doorvoer voorkomen, omdat het de prestaties en betrouwbaarheid van het HP apparaat kan verminderen.
(2) Reinig uw zwembaden en filter systeem regelmatig om schade aan het apparaat te vermijden als een resultaat van een vuil of verstopt filter.
(3) U moet het water van de bodem van de waterpomp aftappen als het apparaat niet wordt gebruikt voor een langere periode (speciaal tijdens het winterseizoen).
(4) In omgekeerde manier, moet u controleren dat het apparaat volledig met water gevuld is voordat u het apparaat weer opnieuw opstart.
(5) Nadat het apparaat gereedgemaakt is voor het winterseizoen, is het beter om het te beschermen met een speciale winter verwarming pomp.
(6) Wanneer het apparaat werkt, is er de gehele tijd een klein water verlies onder het apparaat.

2.2 Bestandsberatung
