BEDIENUNGSANLEITUNG Elyo Smart NN ASTRALPOOL

1. Die Betreiber von den Geräte, die die fluorierte Treibhausgase in Mengen von 5 Töneinverändert oder mehr enthalten und nicht in Schäumen enthalten, müssen sicherstellen, dass das Gerät auf Dichtheit überprüft wird.
2. Für die Geräte, die fluorierte Treibhausgase in Mengen von 5 Tonnen 5 Toräquivalent oder mehr enthalten aber weniger als 50 Tonnen CO2-Äquivalent enthalten: mindestens alle 12 Monate.

Bild der Gleichwertigkeit CO

1. Belastung von CO2 in kg und Tonnen.

Belastung und Tonnen von CO2	Häufigkeit der Prüfung
Von 2 bei 30 kg Belastung = von 5 bei 50 Tonne	Jedes Jahr

In Bezug auf die Gaz R410a, 2,39 kg in Höhe von 5 Tonnen CO2, Engagement für die Überprüfung jedes Jahr. Ausbildung und Zertifizierung

1. Die Betreiber der betreffenden Anwendung sollen dafür Sorge tragen, dass die zuständige Person die erforderliche Zertifizierung erlangt hat, die die angemessene Kenntnisse der geltenden Vorschriften und Normen sowie die notwendige Kompetenz in Bezug auf die Emissionsvermeidung und - verwertung von fluorierten Treibhausgasen und der Handhabungssicherheit der betreffenden Typen und Größe der Ausrüstung beinhaltet.

Aufbewahrung der Aufzeichnungen

1. Die Betreiber von den Geräte, die auf Dichtheit überprüft werden müssen, müssen für jedes Gerät, das die folgenden Angaben enthält, Aufzeichnungen erstellen und verwalten:
   a) Die Menge und Art der installierten fluorierten Treibhausgase; b) Die Mengen an fluorierten Treibhausgasen, die während der Installation, Wartung oder Service oder aufgrund von Leckagen hinzugefügt werden;
   c) Ob die Mengen der installierten fluorierten Treibhausgase wiederverwandt oder zurückgefordert wurden, einschließlich der Name und Anschrift der Wiederverwendung oder Rückgewinnungsanlage und gegebenenfalls der Bescheinigungsnummer;
   d) Die Menge der fluorierten Treibhausgase wiederhergestellt wird; e) Die Identität des Unternehmens, das die Ausrüstung installiert, gewartet und gegebenenfalls repariert oder außer Betrieb hat, gegebenenfalls einschließlich der Nummer des Zertifikats;
   f) Datum und Ergebnisse der Prüfung durchgeführt werden; g) Wenn das Gerät außer Betrieb hat, wurden die Maßnahmen zur Rückgewinnung und Beseitigung der fluorierten Treibhausgase getroffen.
2. Die Betreiber bewahrendie Aufzeichnungen für mindestens fünf Jahre lang auf, wobei die Unternehmen, die die Tätigkeiten für die Betreiber ausführen, die Aufzeichnungen für mindestens fünf Jahre lang aufbewahren soll.

3.1 Technische gegevens warmtepompen ABS

MODEL		ELYO SMART NN 06	ELYO SMART NN 09	ELYO SMART NN 12	ELYO SMART NN 16	ELYO SMART NN 20
CODE		68769	68770	68771	68772	68774
* Prestaties bij Air 26 °C, het water 26 °C, luchtvochtigheid 80%
Verwarmingscapaciteit	kW	6.1-2.1	9.2-2.3	12.5-2.9	16-3.8	19-4.7
Energieverbruik	kW	1.097-0.16	1.59-0.18	2.02-0.22	2.66-0.3	3.4-0.37
C.O.P.		13-5.6	13-5.8	13-6.2	12.6-6	12.5-5.6
* Prestaties bij Air 15 °C, het water 26 °C, luchtvochtigheid 70%
Verwarmingscapaciteit	kW	4.7-2.5	6.8-1.9	9.2-2.2	11.5-3	14.7-3.9
Energieverbruik	kW	1.04-0.35	1.51-0.27	2-0.31	2.55-0.39	3.27-0.51
C.O.P.		7.1-4.5	7.1-4.5	7.1-4.6	7-4.5	7-4.5
* Algemene data
Compressor		GMCC /TOSHIBA		MITSUBISHI
Voltage	V	220~240V/50Hz/1PH
Nominale stroom	A	4.4	6.9	8.5	11.7	16.3
Minimale zekering	A	7	10	13	16	20
Aanbevolen poolvolume (met afdekzeil)	m^3	10-25	12-33	15-60	25-85	55-120
Geadviseerde waterflux	m^3/h	2.5	2.8	3.7	4.6	5.0
Waterdrukval	Kpa	12	12	14	15	18
Warmtewisselaar		Titanium buis in PVC
Wateraansluiting	mm	50
Fan hoeveelheid		1
Ventilatie type		Horizontaal
Ventilator snelheid	RPM	500-850	500-850	500-650	550-850	450-650
Ingangsvermogen van Fan	W	5-25	5-25	10-100	10-120	10-120
Geluidsniveau (1m)	dB(A)	40-50	40-52	40-52	41-54	41-54
Koelmiddel (R410a)	g	800	950	1050	1600	2300
CO2 gelijkwaardig	Tonne	1.7	2.0	2.2	3.4	4.9
* Afmetingen / gewicht
Netto gewicht	kg	54	54	68	78	98
Bruto gewicht	kg	66	66	73	83	113
Net dimensie	mm	1008*380*577	1050*440*709		1050*450*870
Verpakking dimensie	mm	1095*430*705	1130*470*850		1140*480*1010

3. Specifications

MODEL		ELYO SMART NN 25	ELYO SMART NN 25T	ELYO SMART NN 30	ELYO SMART NN 30T
CODE		68775	68776	68850	68851
* Prestaties bij Air 26 °C, het water 26 °C, luchtvochtigheid 80%
Verwarmingscapaciteit	kW	24-5.9	24-5.9	28.5-6.8	28.5-6.8
Energieverbruik	kW	4.28-0.47	4.28-0.47	5.09-0.54	5.09-0.54
C.O.P.		12.5-5.6	12.5-5.6	12.4-5.6	12.4-5.6
* Prestaties bij Air 15 °C, het water 26 °C, luchtvochtigheid 70%
Verwarmingscapaciteit	kW	18.9-4.7	18.9-4.7	23.2-5.6	23.2-5.6
Energieverbruik	kW	4.2-0.61	4.2-0.61	5.16-0.73	5.16-0.73
C.O.P.		7-4.5	7-4.5	7-4.5	7-4.5
* Algemene data
Compressor		MITSUBISHI
Voltage	V	220~240V /50Hz /1PH	380V/50Hz /3PH	220~240V /50Hz /1PH	380V/50Hz/3PH
Nominale stroom	A	18.9	6.9	22.5	8.2
Minimale zekering	A	26	9	34	13
Aanbevolen poolvolume (met afdekzeil)	m3	65-130	65-130	75-180	75-180
Geadviseerde waterflux	m3/h	8.0	8.0	10.0	10.0
Waterdrukval	Kpa	20	20	25	25
Warmtewisselaar		Titanium buis in PVC
Wateraansluiting	mm	50
Fan hoeveelheid		2
Ventilatie type		Horizontaal
Ventilator snelheid	RPM	500-850
Ingangsvermogen van Fan	W	(10-120)*2
Geluidsniveau (1m)	dB(A)	42-60	42-60	42-60	42-60
Koelmiddel (R410a)	g	3000	3000	3800	3800
CO2 gelijkwaardig	Tonne	6.3	6.3	80.	8.0
* Afmetingen/gewicht
Netto gewicht	kg	117	117	128	128
Bruto gewicht	kg	135	135	146	146
Net dimensie	mm	1050*452*1295
Verpakking dimensie	mm	1130*515*1430

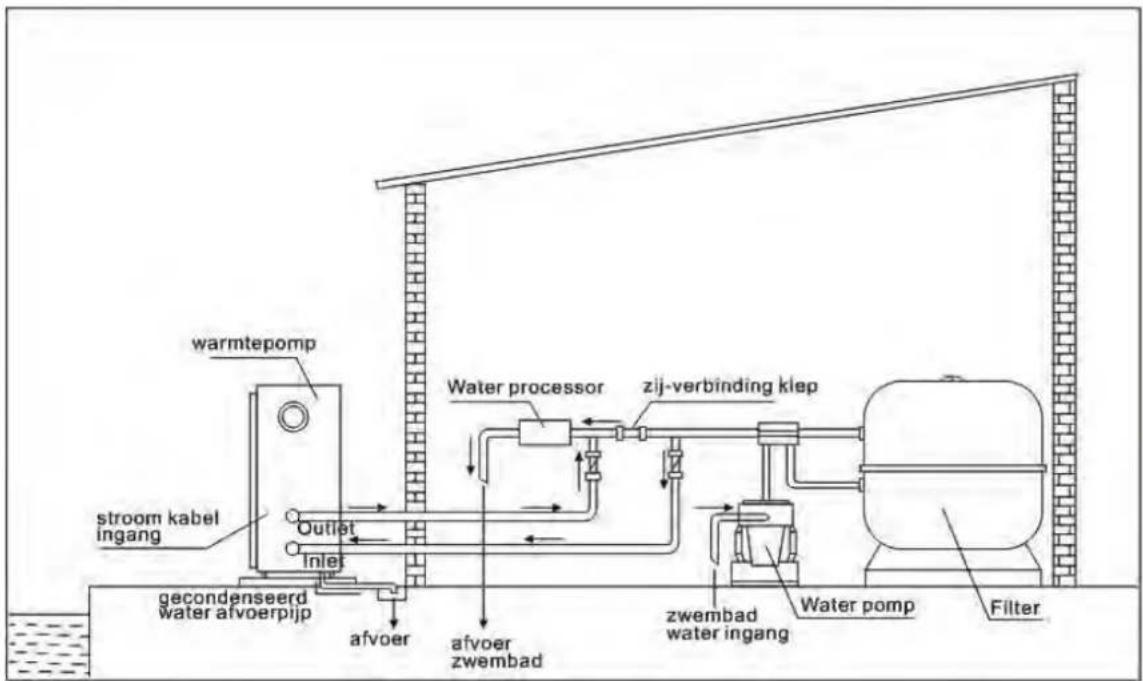

5.5 Typische opstelling

6. Elektrische schema

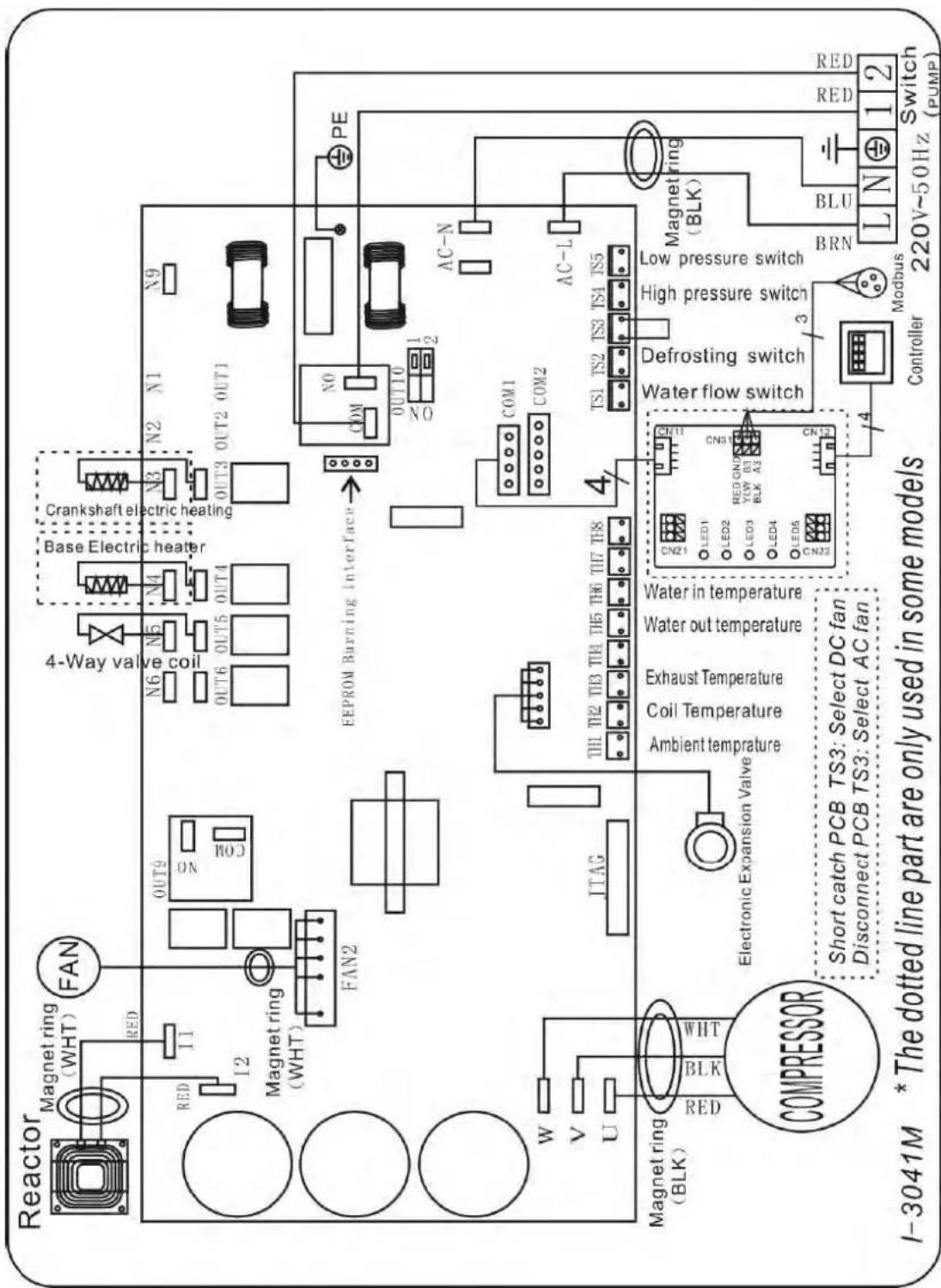

6. Elektrische bedrading

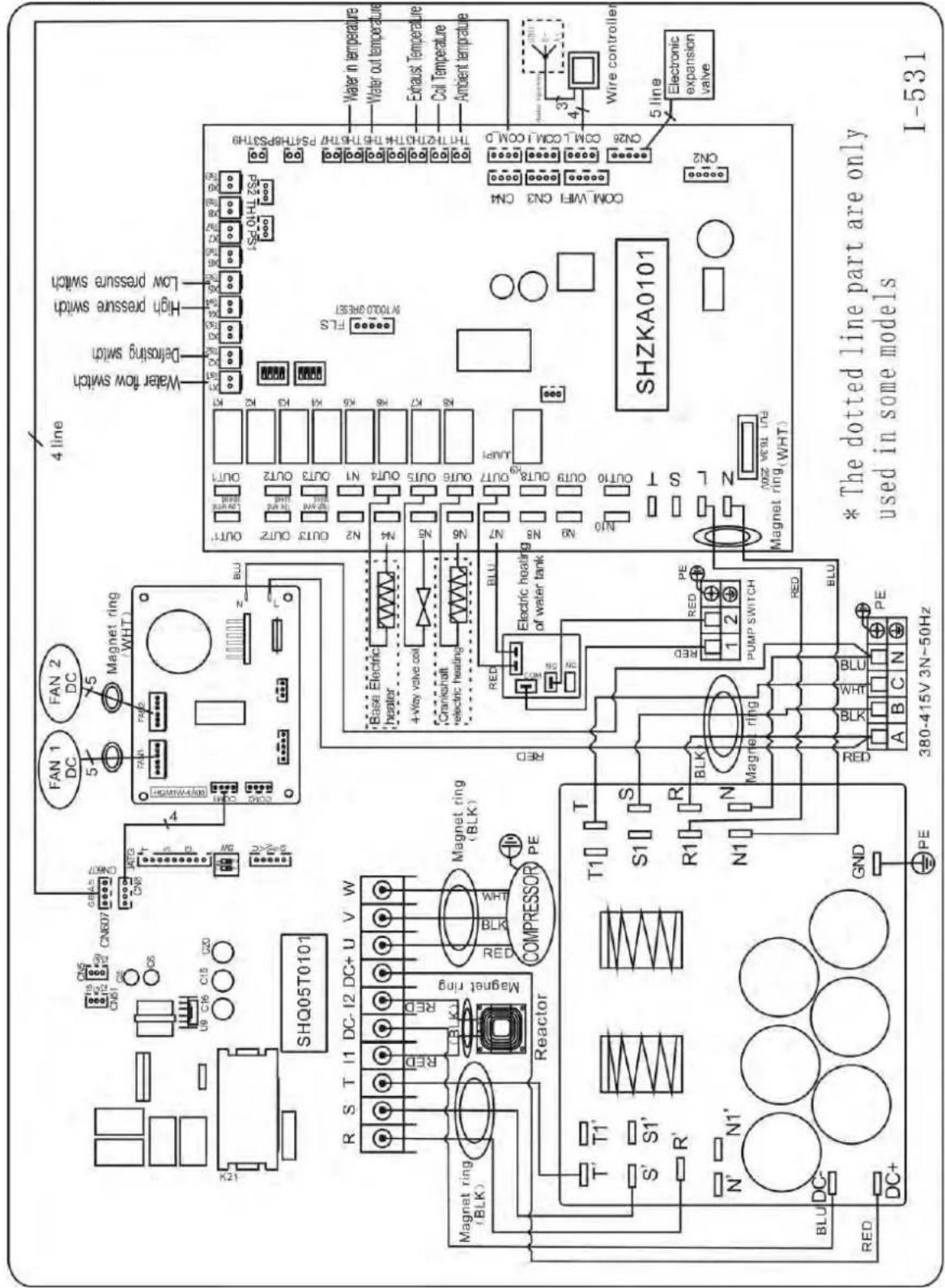

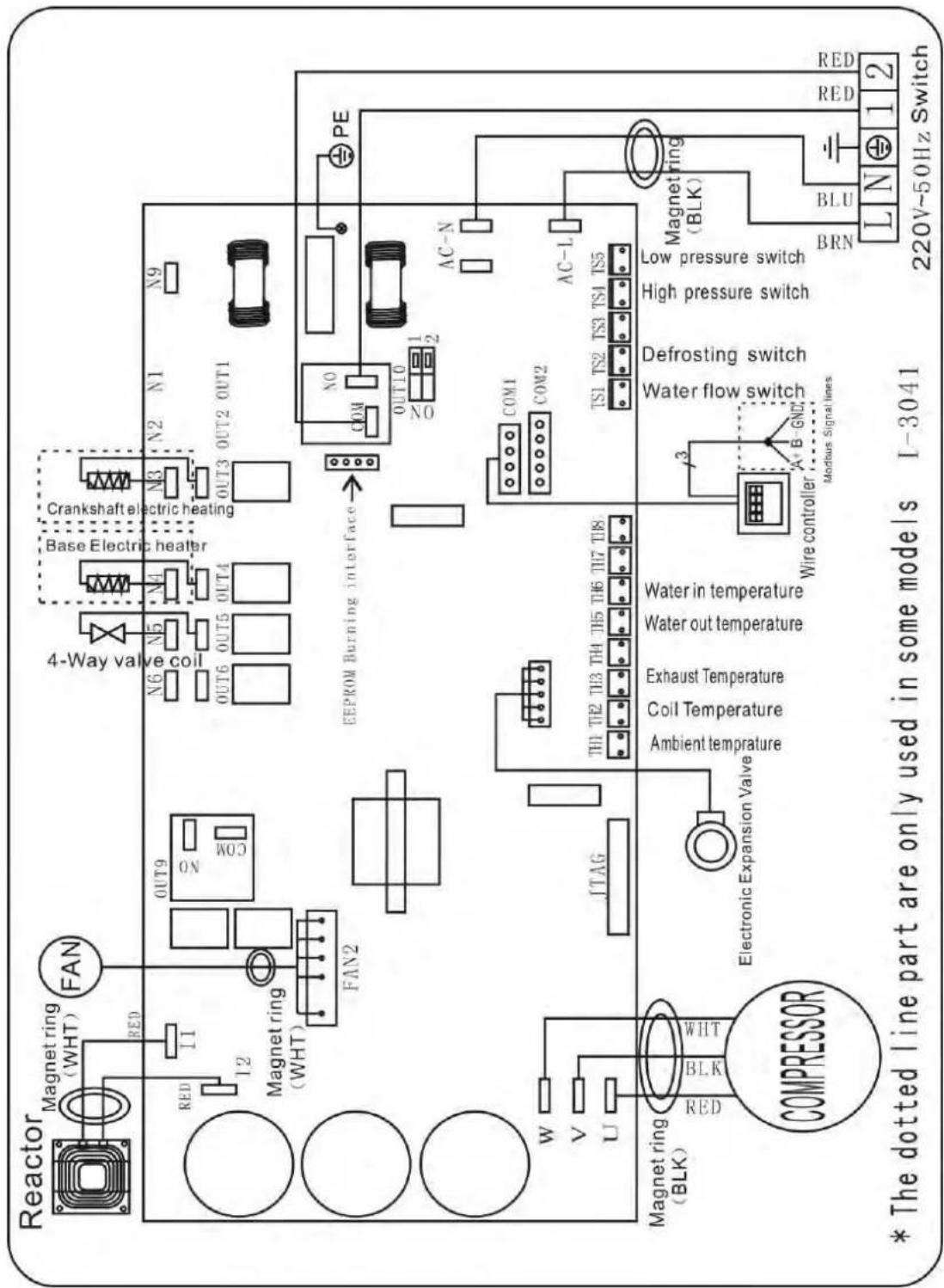

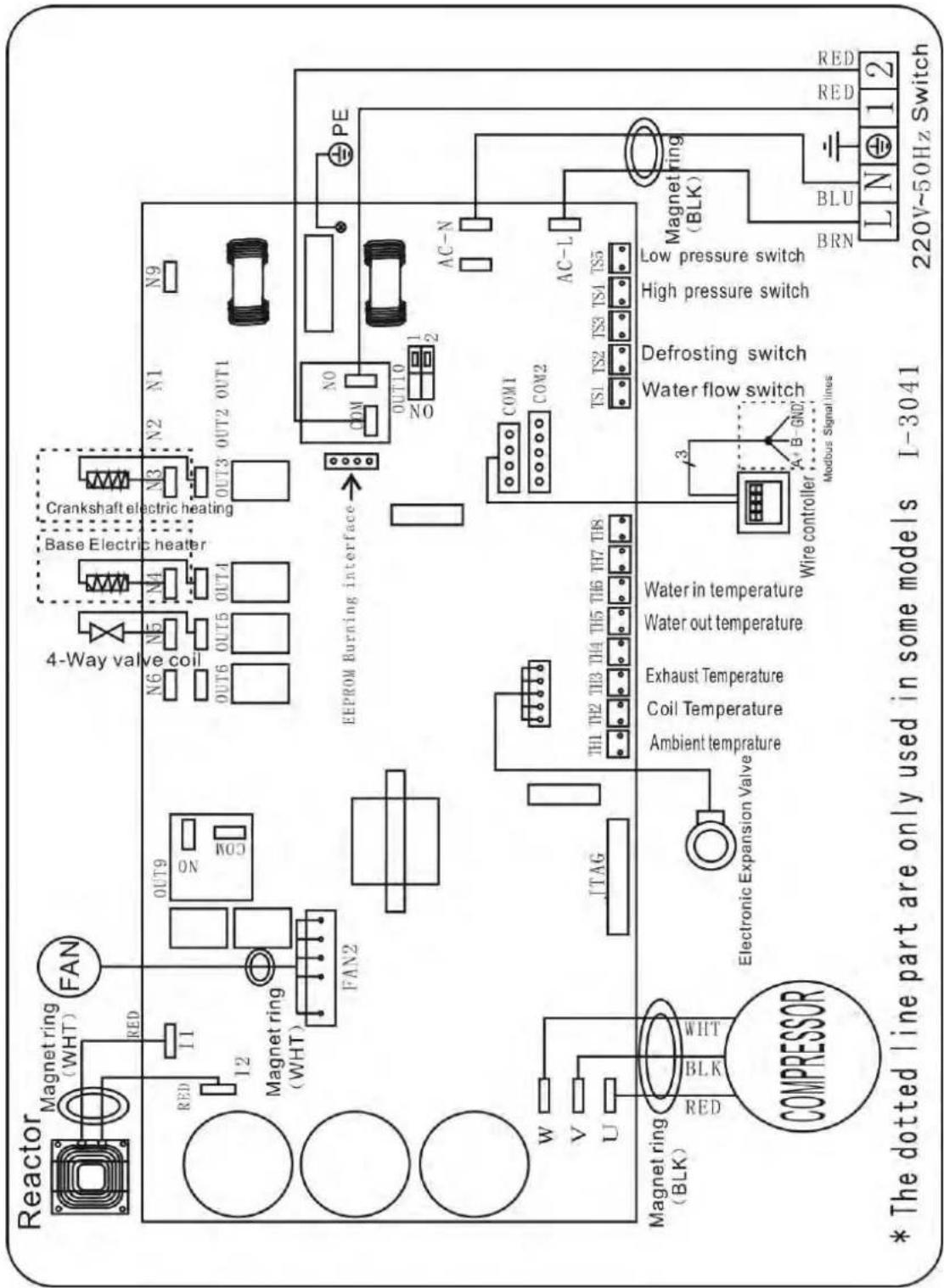

6.1 ZWEMBAD WARMTEPOMP BEDRADING SCHEMA

Réf. ELYO SMART NN 06/09/12/16/20

Basis elektrische bedrading

6. Elektrische schema

6. Elektrische schema

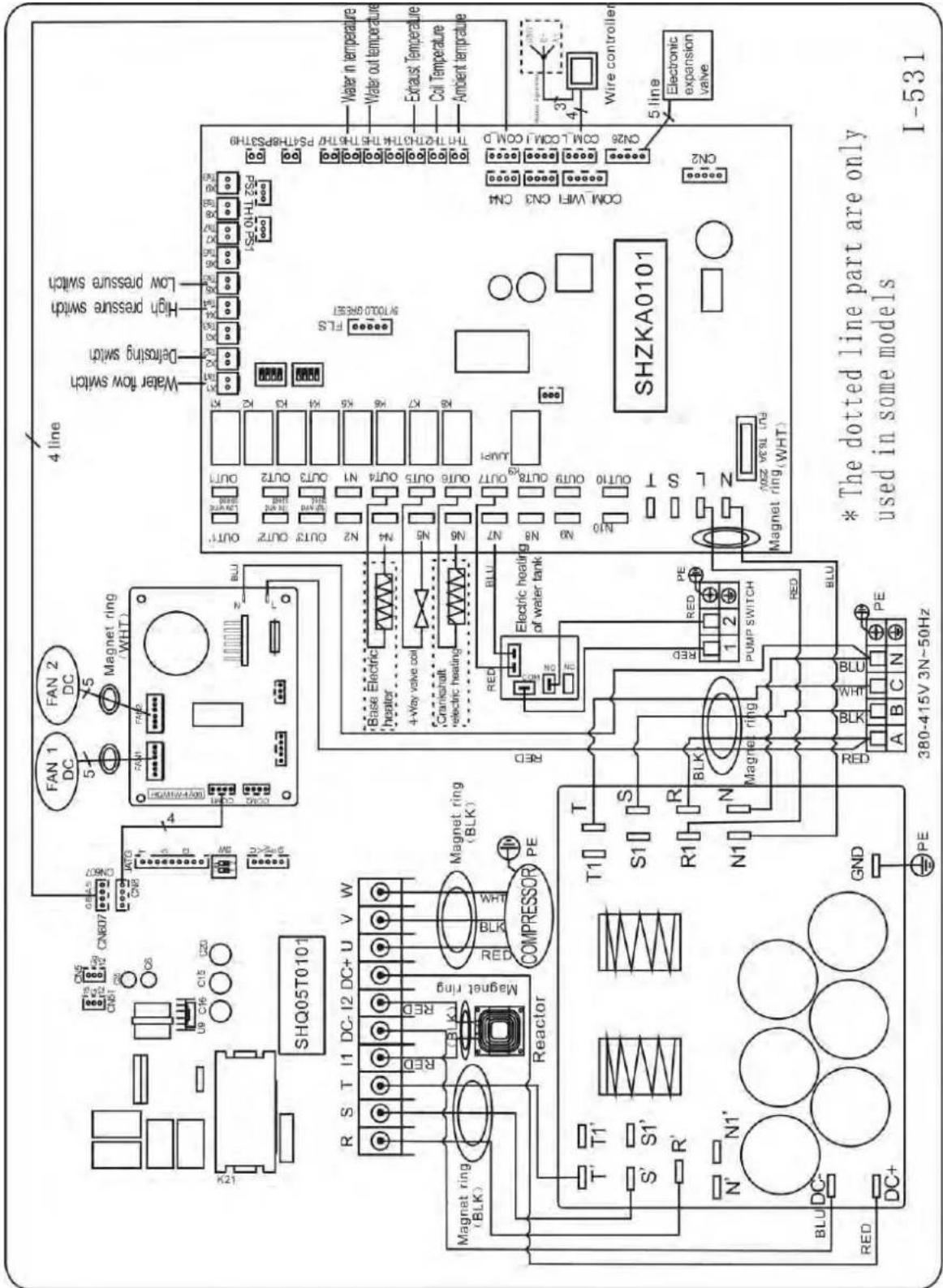

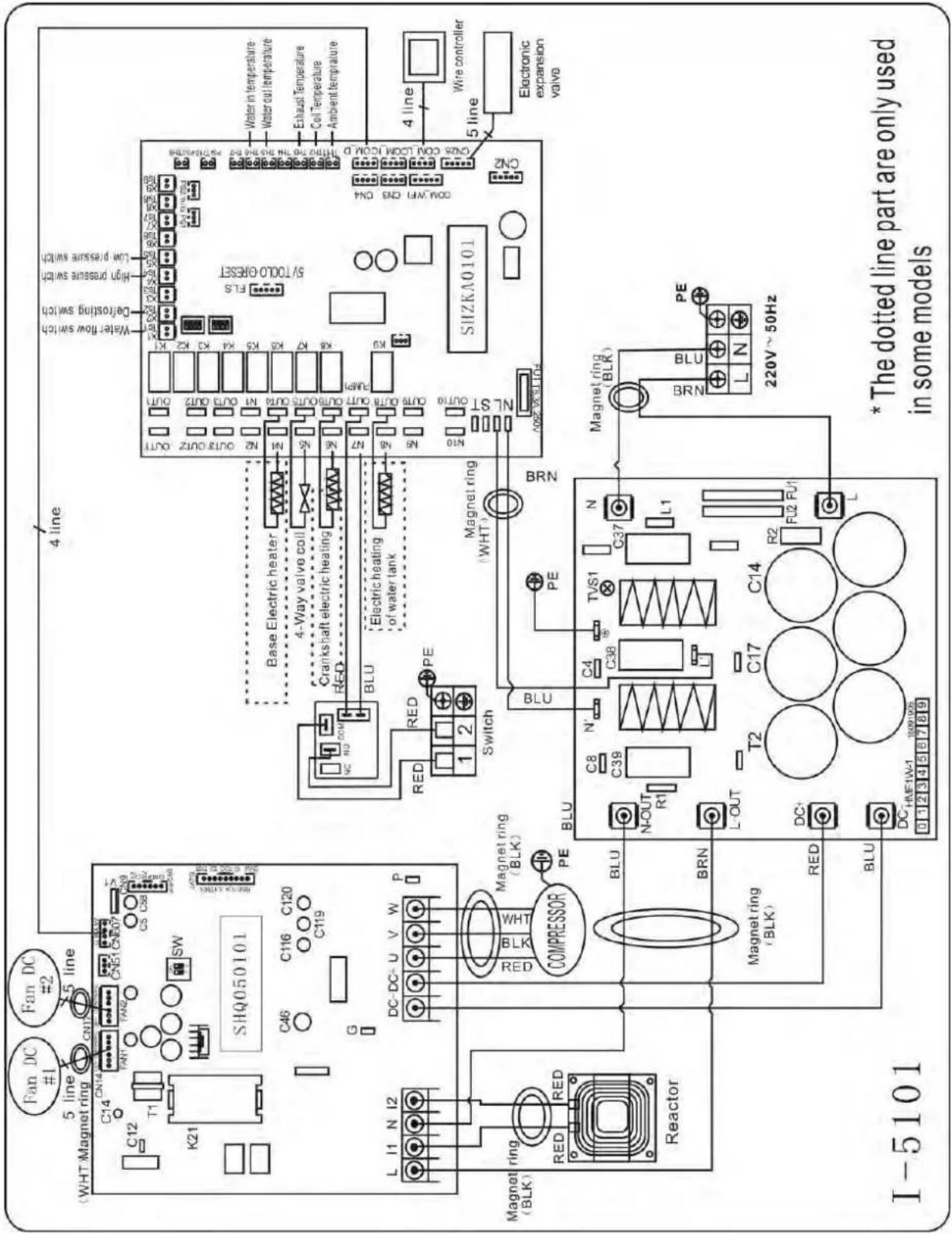

6.2 ZWEMBAD WARMTEPOMP BEDRADING SCHEMA

Réf. ELYO SMART NN 25/30

Basis elektrische bedrading

6. Elektrische schema

6. Elektrische schema

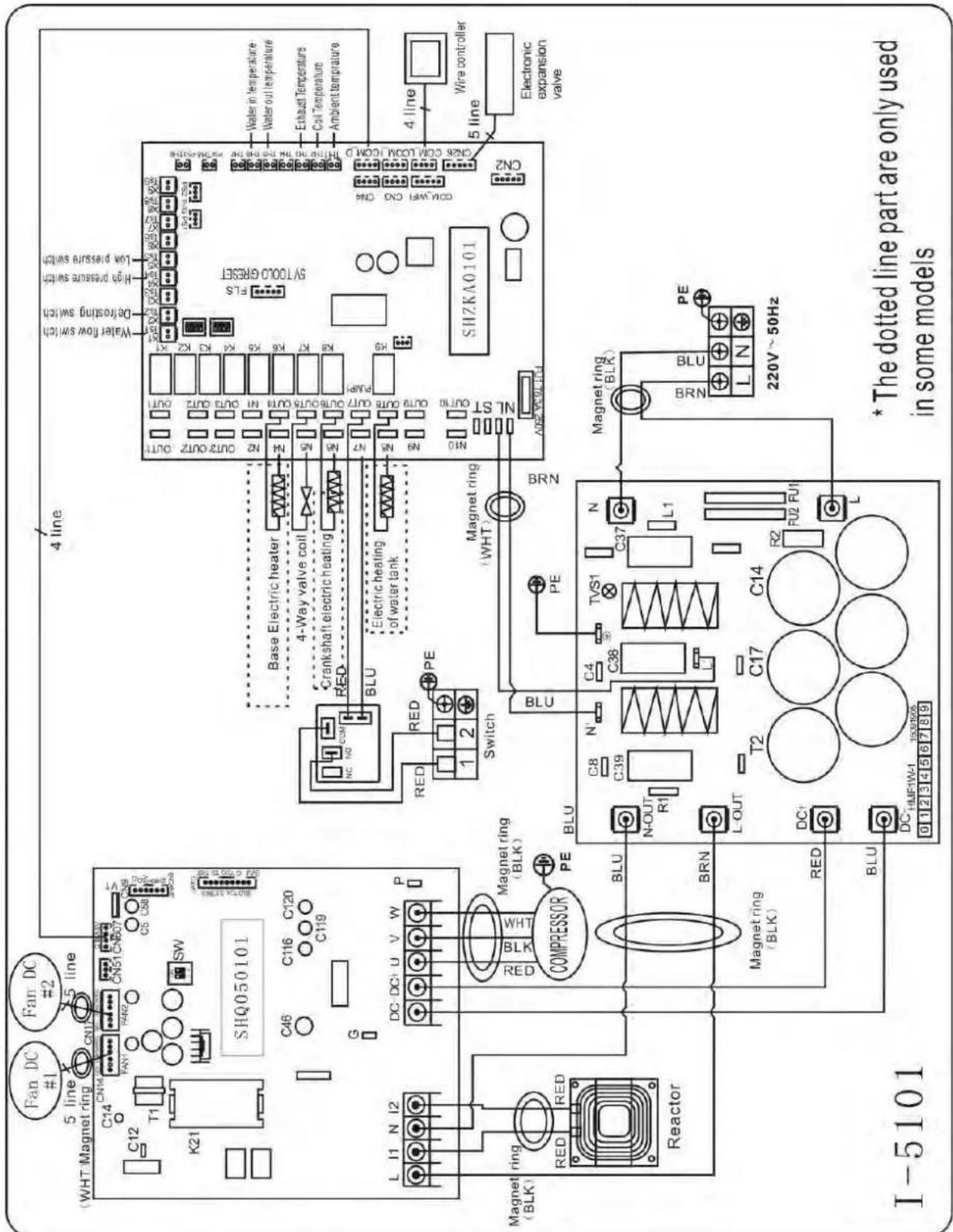

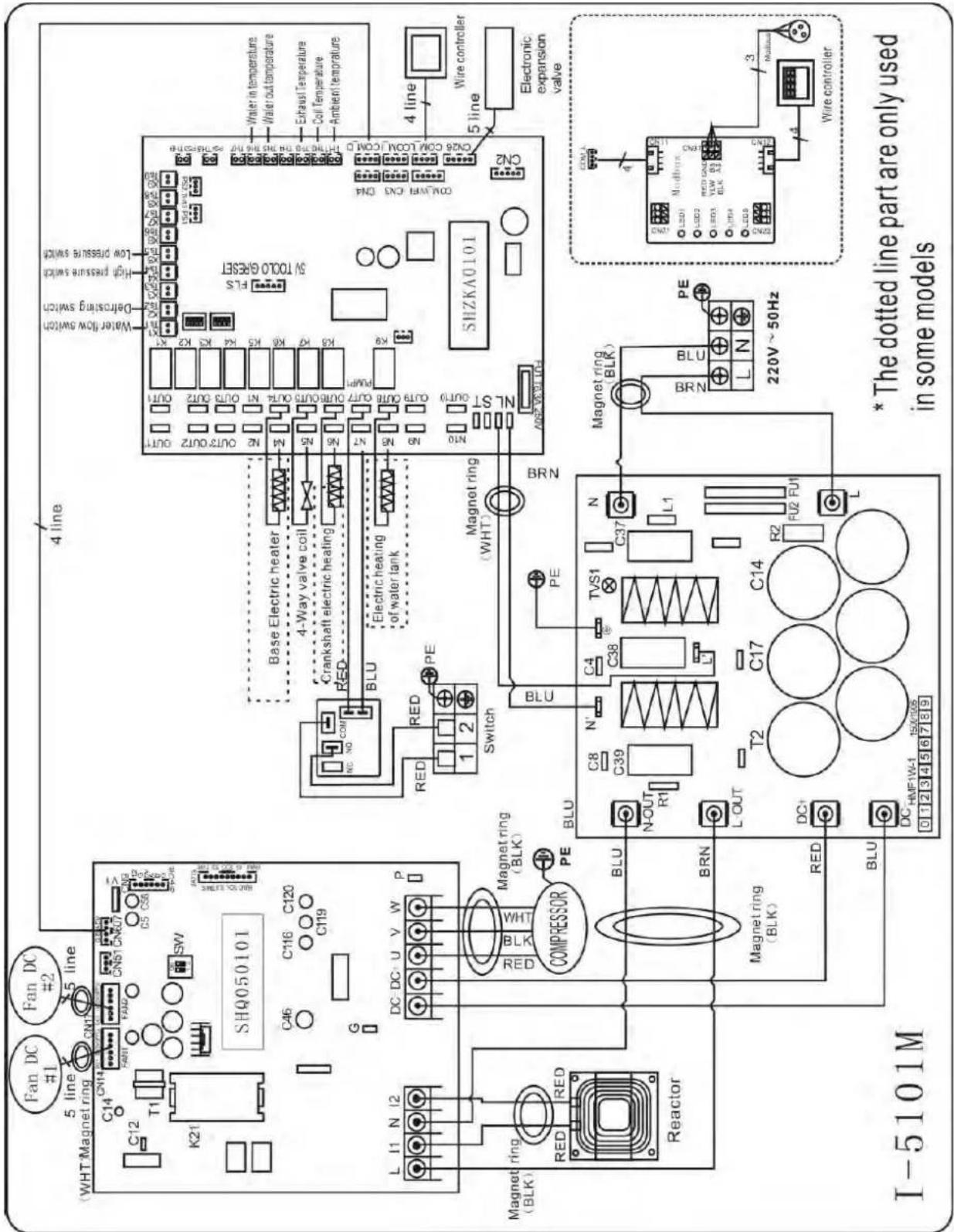

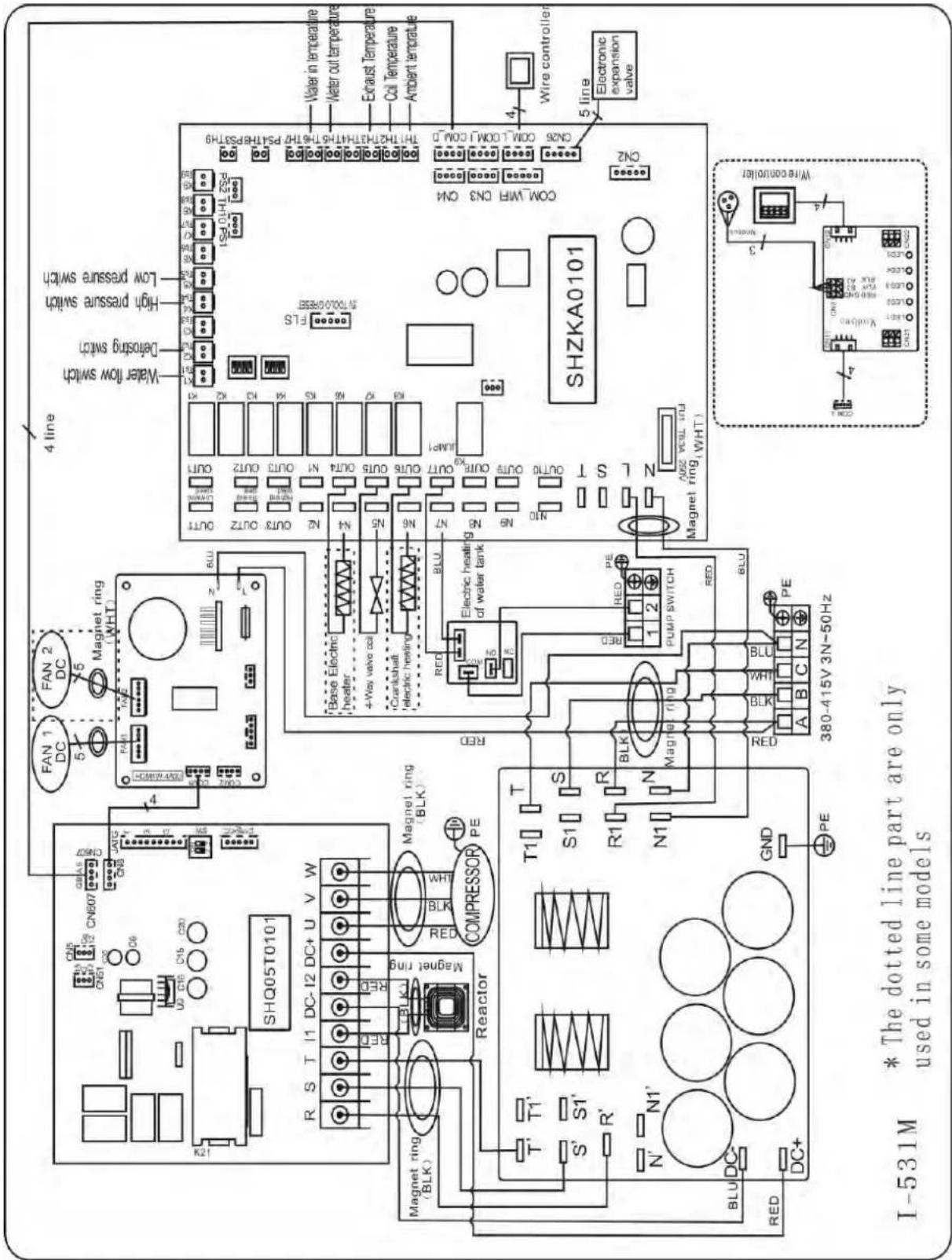

6.3 ZWEMBAD WARMTEPOMP BEDRADING SCHEMA

Réf. ELYO SMART NN 25T/30T

Basis elektrische bedrading

6. Elektrische schema

6. Elektrische schema

OPMERKING:

6.Elektrische schema

6.Elektrische schema

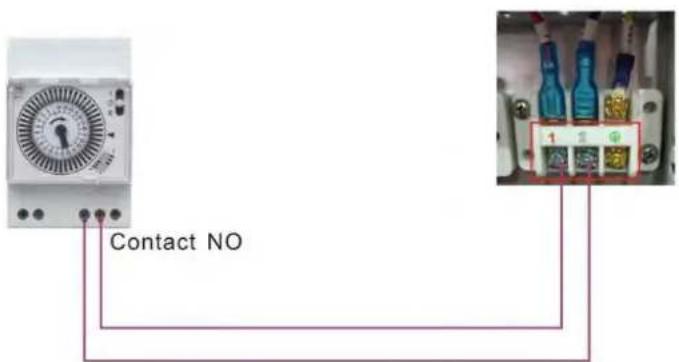

Droog contact timer-verbinding

Timer

Contact NO

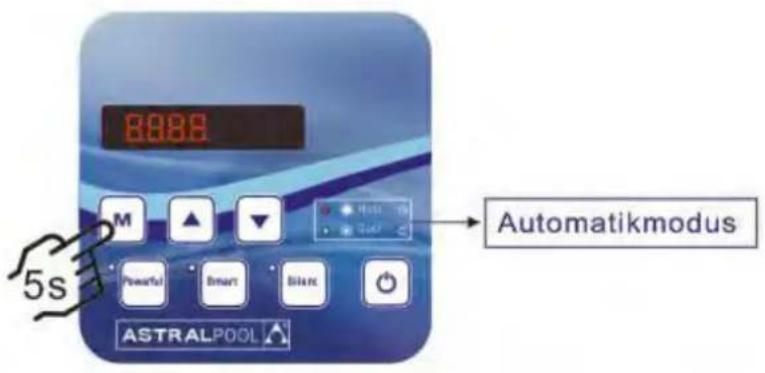

7.2.12 Automatische modus

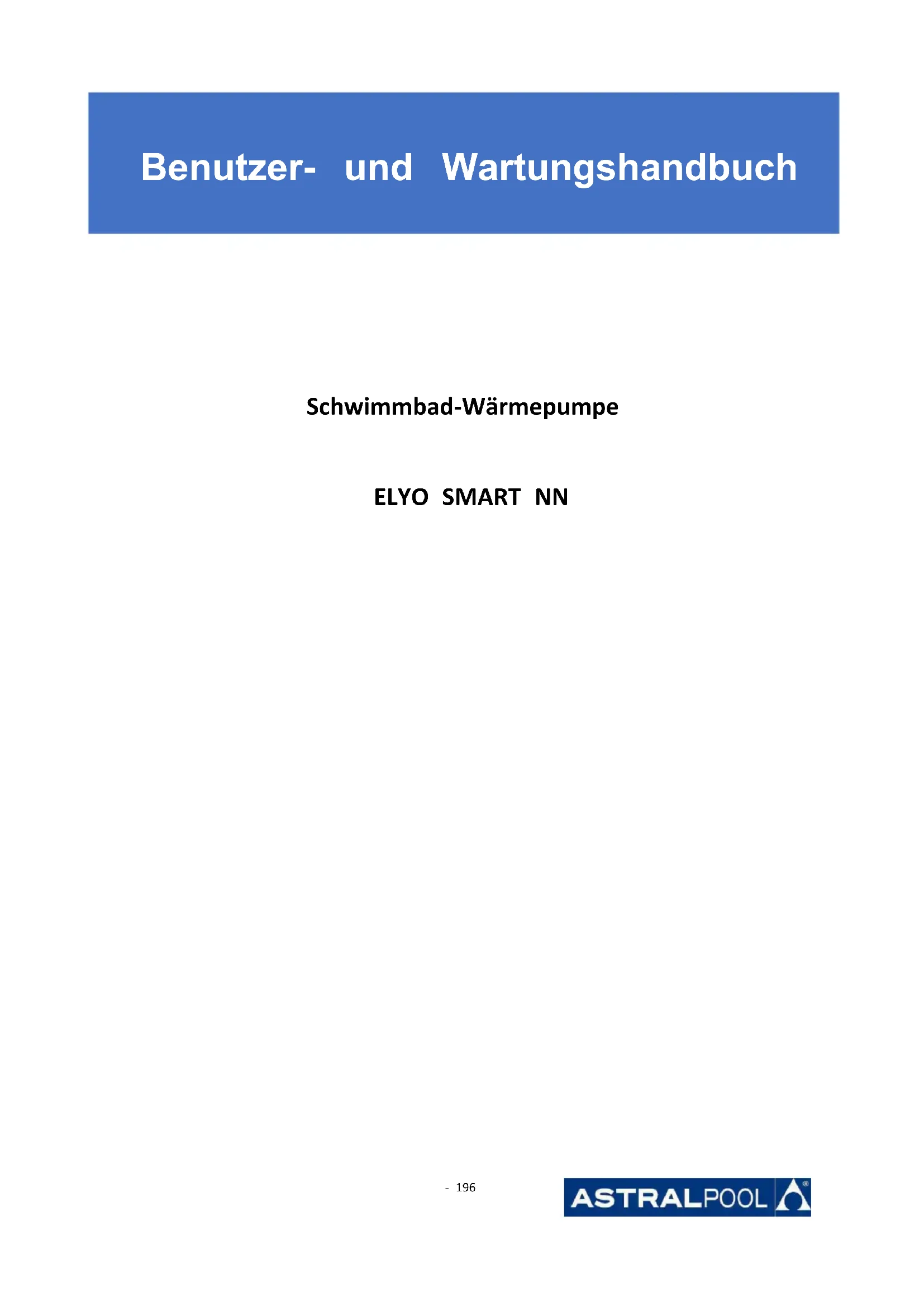

Benutzer- und Wartungshandbuch

Schwimmbad-Wärmepumpe

ELYO SMART NN

INDEX

1. Beschreibung
2. Transportinformationen
3. Spezifikation
4. Accessoires und Optionen
5. Standort und Verbindung
6. Elektronische Verkabelung
7. Inbetriebnahme der Wärmepumpe
8. Fehlersuche

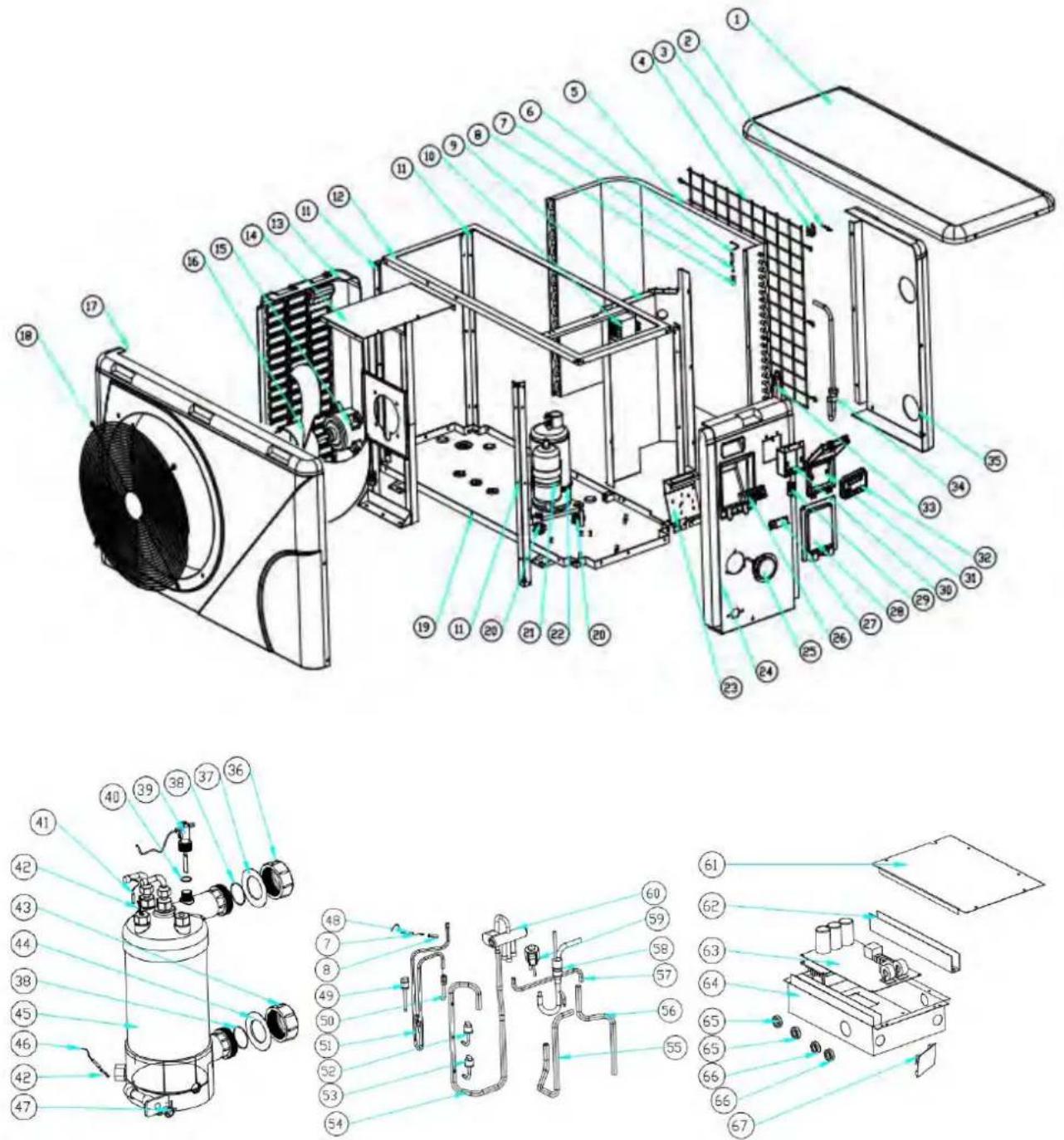

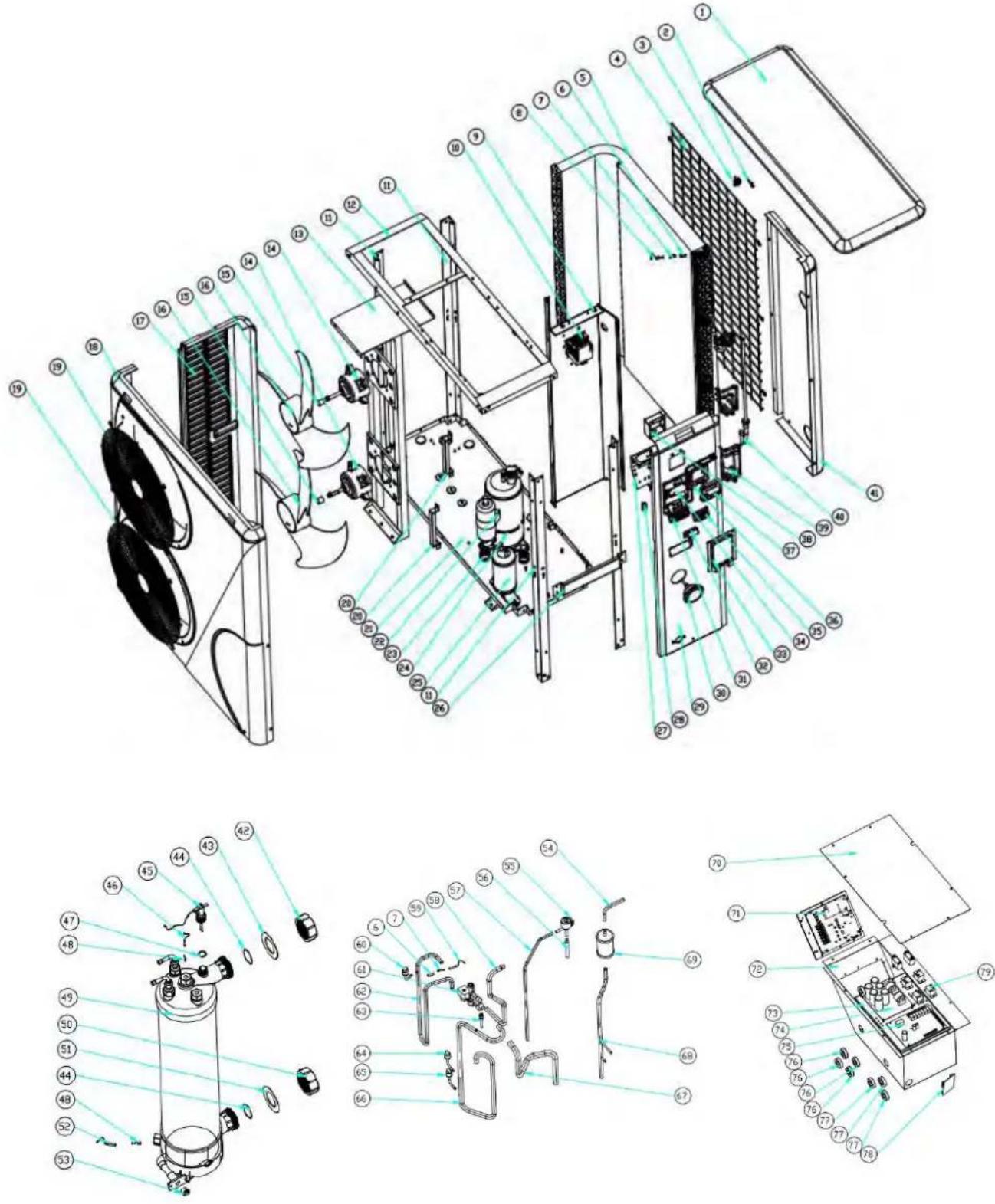

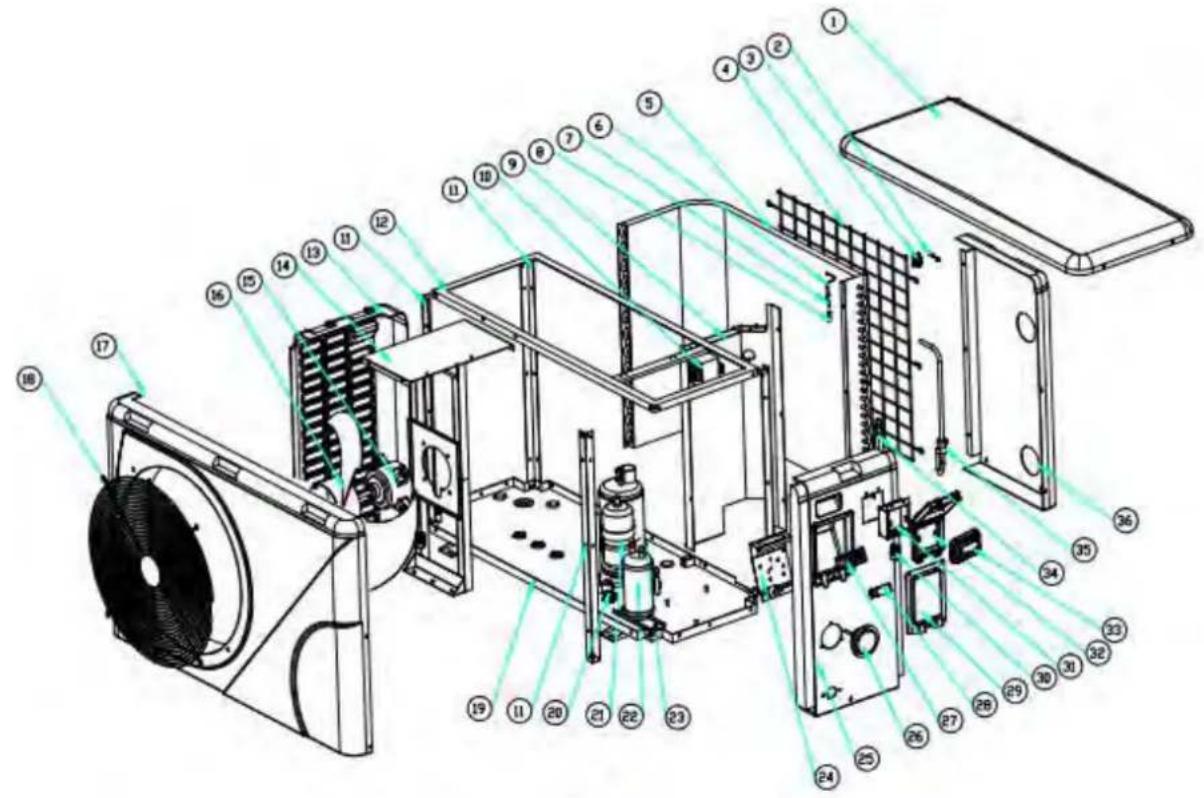

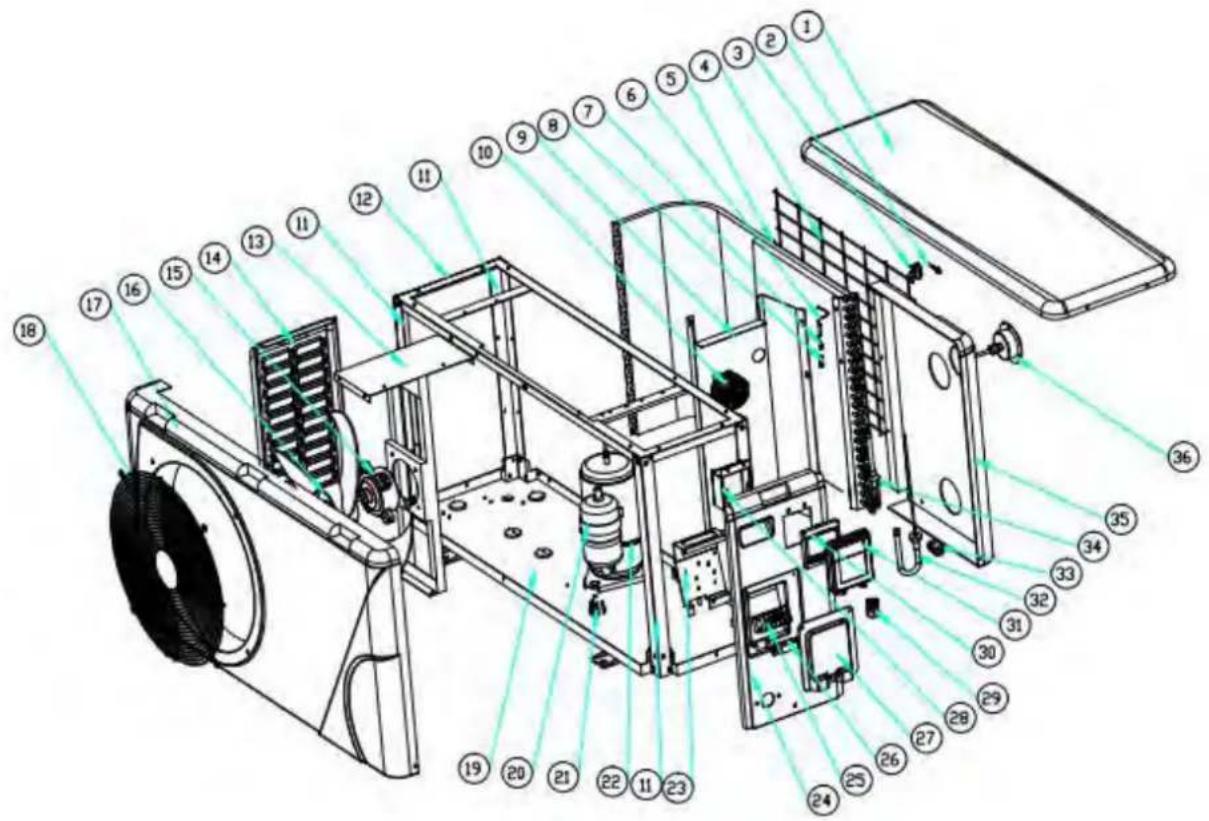

9. Explosionszeichnung und Wartung

Danke dass Sie Pro für das Beheizen ihres Schwimmbeckens benutzen. Es wird ihr Poolwasser aufheizen und auf einer konstanten Temperatur halten, wenn die Außentemperatur zwischen -12 und 43°C liegt.

ACHTUNG: Dieses Handbuch beinhaltet alle Informationen die für die Benutzung und di

Installation ihrer Wärmepumpe erforderlich sind.

Der Installateur muss das Handbuch gründlich durchlesen und den Anweisungen strikt folgen, bei der Implementierung als auch bei der Wartung.

Der Installateur ist verantwortlich für die Installation des Produkts und sollte allen Anweisungen Herstellers sowie allen Vorschriften in den Anwendungen folgen. Inkorrekte Installation gegen d Anweisungen des Handbuchs macht die Garantie nichtig.

Der Hersteller lehnt jede Verantwortung ab für Schäden die durch Menschen, Objekte oder Fe auf Nichtbefolgung von Anweisungen im Handbuch beruhen. Jede Nutzung die bei der Herstell nicht vorgesehen war wird als gefährlich eingestuft.

WARNUNG: Bitte leeren Sie das Wasser in der Wärmepumpe im Winter oder wenn die Temperatur unter 0°C sinkt, sonst wird der Titanium-Wechsler durch Frost beschädigt. In diesem Fall ist die Garantie nichtig.

WARNUNG: Bitte schalten Sie immer die Stromversorgung aus, wenn sie die Kabine öffnen wollen um ins Innere der Wärmepumpe vorzudringen, da drinnen Hochspannung herrscht.

WARNUNG: Bitte bewahren Sie das Kontrolldisplay an einem trockenen Ort, oder schließen Sie die Isolationsabdeckung sorgfältig, um es vor Beschädigung durch Nässe zu schützen.

1. Beschreibung

1.1 Mit Ihre Wärmepumpe

• Wasseranschluss Montage 50 mm (Stück: 2)
• Benutzer und Service Handbuch
• Konzentrate Verbindung
• 10 m Signalkabel
• Wasserdichte Kiste
• Winterabdeckung
• Stoßfeste Basis (Stück: 4)

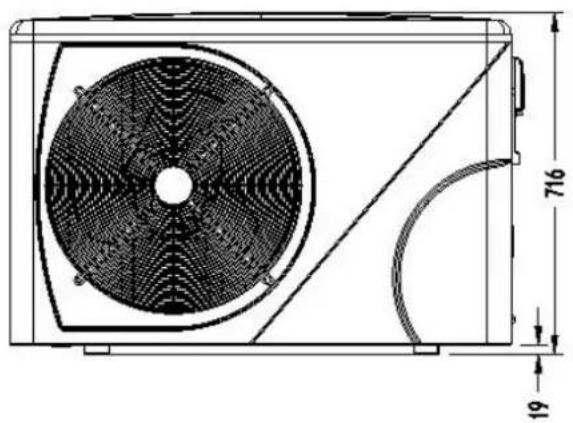

1.2 Abmessung

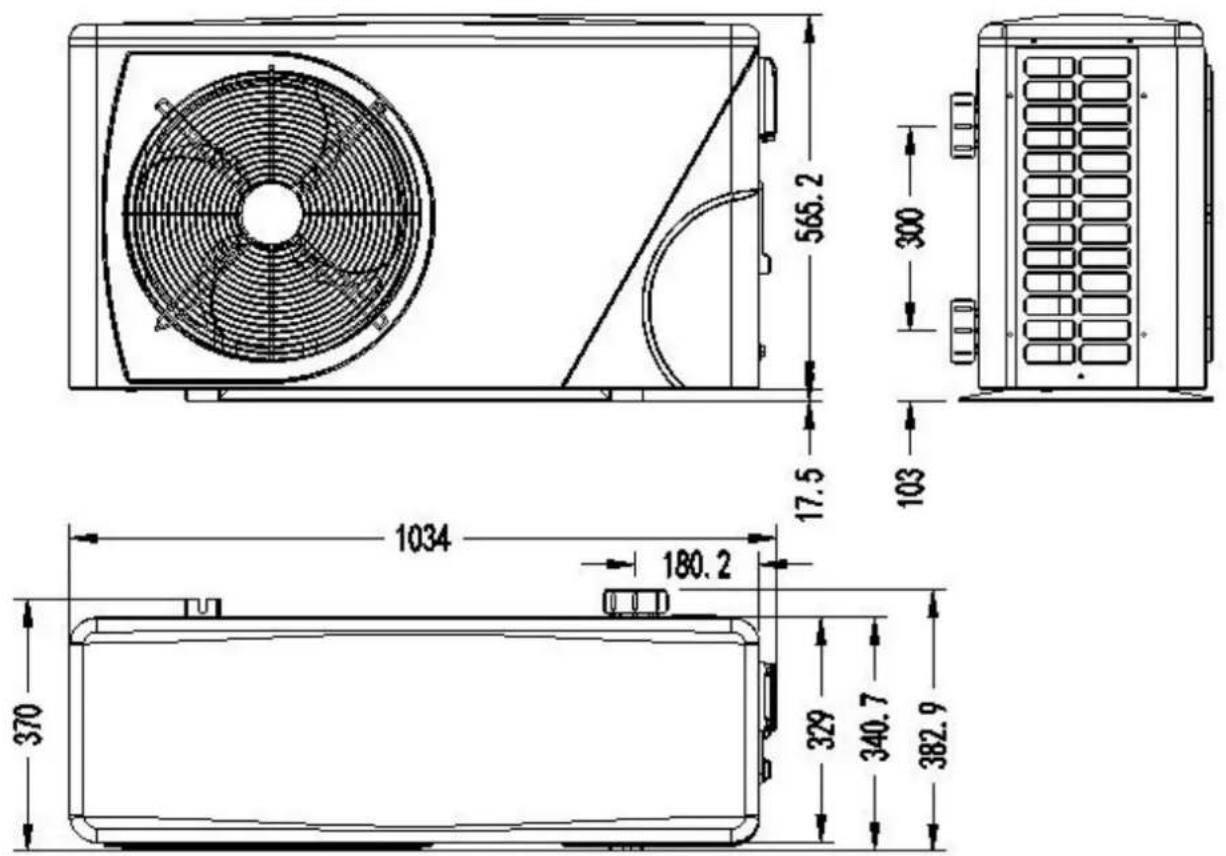

Modell : ELYO SMART NN 06/09

565.2 300 17.5 103 1034 180.2 370 329 340.7 382.9

Modell : ELYO SMART NN 12/16

2.1 Lieferung der Verpackung

Für den Transport ist die Wärmepumpe auf der Palette fixiert und mit einer Kartonschachtel abgedeckt. Um Beschädigungen vorzubeugen, muss die Wärmepumpe auf die Palette übertragen werden.

Sämtliches Material, auch wenn der Transport dem Lieferanten in Rechnung gestellt wird, kann bei der Weiterleitung beim Kunden beschädigt werden und es liegt in der Verantwortung des Empfängers, die Übereinstimmung der Lieferung sicherzustellen

Der Adressat hat alle Rücklagen an der Rezeption auf dem Lieferschein des Frachtführers zu vermerken, wenn er Beschädigungen der Verpackung bemerkt. VERGESSEN SIE NICHT, MIT EINEM EINGETRAGENEN BRIEF AN DEN TRÄGER UNTER 48 H. ZU BESTÄTIGEN

Die Wärmepumpe muss in der Originalverpackung gelagert und vertikal transportiert werden. Ist dies nicht der Fall, kann sie nicht sofort betrieben werden, es ist eine Mindestdauer von 24 Stunden erforderlich, bevor die Stromversorgung eingeschaltet wird.

VERBOTEN

2.3 Übertragung auf die endgültige Position

Während des Auspackens des Produkts und der Übergabe von der Ausgangspalette zum endgültigen Ort ist es notwendig, die vertikale Position der Wärmepumpe beizubehalten.

Wasseranschluss ist nicht da, um die Funktion des Handgriffs sicherzustellen, im Gegenteil, das Gewicht der Wärmepumpe auf dem Wasseranschluss muss definitiv das Produkt beschädigen. Der Hersteller kann im Schadensfall den Verantwortlichen nicht übernehmen.

3. Spezifikation

Technische Daten ELYO SMART NN Umrichter Pool Wärmepumpen
CE-Norm, R410A, Heizung und Kühlung, Umrichter Verdichter, Kompressor Abtauung, ABS Cabinet

Modell		ELYO SMART NN 06	ELYO SMART NN 09	ELYO SMART NN 12	ELYO SMART NN 16	ELYO SMART NN 20
CODE		68769	68770	68771	68772	68774
*Leistung bei Luft 26°C, Wasser 26°C, Luftfeuchtigkeit 80%
Heizleistung	kW	6.1-2.1	9.2-2.3	12.5-2.9	16-3.8	19-4.7
Energieverbrauch	kW	1.097-0.16	1.59-0.18	2.02-0.22	2.66-0.3	3.4-0.37
C.O.P.		13-5.6	13-5.8	13-6.2	12.6-6	12.5-5.6
* Leistung bei Luft 15°C, Wasser 26°C, Luftfeuchtigkeit 70%
Heizleistung	kW	4.7-2.5	6.8-1.9	9.2-2.2	11.5-3	14.7-3.9
Energieverbrauch	kW	1.04-0.35	1.51-0.27	2-0.31	2.55-0.39	3.27-0.51
C.O.P.		7.1-4.5	7.1-4.5	7.1-4.6	7-4.5	7-4.5
* Allgemeine Daten
Kompressortyp		GMCC /TOSHIBA		MITSUBISHI
Stromspannung	V	220~240V/50Hz/1PH
Nennstrom	A	4.4	6.9	8.5	11.7	16.3
Min. Sicherungsstrom	A	7	10	13	16	20
Advised Pool Volumen(mit Poolabdeckung)	m3	10-25	12-33	15-60	25-85	55-120
Advised Wasserfluss	m3/h	2.5	2.8	3.7	4.6	5.0
Wasserdruckverlust	Kpa	12	12	14	15	18
Wärmetauscher		Twist-Titanrohr in PVC
Wasserverbindung	mm	50
Lüftermenge		1
Lüftung		Horizontal
Lüftergeschwindigkeit	RPM	500-850	500-850	500-650	550-850	450-650
Stromeingang des Lüfters	W	5-25	5-25	10-100	10-120	10-120
Geräuschpegel (1m)	dB(A)	40-50	40-52	40-52	41-54	41-54
Kältemittel (R410a)	g	800	950	1050	1600	2300
CO2 gleichwertig	Tonne	1.7	2.0	2.2	3.4	4.9
*Dimension/Gewicht
Nettogewicht	kg	54	54	68	78	98
Bruttogewicht	kg	66	66	73	83	113
Nettodimension	mm	1008*380*577		1050*440*709		1050*450*870
Verpackungsmaß	mm	1095*430*705		1130*470*850		1140*480*1010

3. Spezifikation

Modell		ELYO SMART NN 25	ELYO SMART NN 25T	ELYO SMART NN 30	ELYO SMART NN 30T
CODE		68775	68776	68850	68851
* Leistung bei Luft 26°C, Wasser 26°C, Luftfeuchtigkeit 80%
Heizleistung	kW	24-5.9	24-5.9	28.5-6.8	28.5-6.8
Energieverbrauch	kW	4.28-0.47	4.28-0.47	5.09-0.54	5.09-0.54
C.O.P.		12.5-5.6	12.5-5.6	12.4-5.6	12.4-5.6
* Leistung bei Luft 15°C, Wasser 26°C, Luftfeuchtigkeit 70%
Heizleistung	kW	18.9-4.7	18.9-4.7	23.2-5.6	23.2-5.6
Energieverbrauch	kW	4.2-0.61	4.2-0.61	5.16-0.73	5.16-0.73
C.O.P.		7-4.5	7-4.5	7-4.5	7-4.5
* Allgemeine Daten
Kompressortyp		MITSUBISHI
Stromspannung	V	220~240V /50Hz /1PH	380V/50Hz /3PH	220~240V /50Hz /1PH	380V/50Hz/3PH
Nennstrom	A	18.9	6.9	22.5	8.2
Min. Sicherungsstrom	A	26	9	34	13
Advised Pool Volumen(mit Poolabdeckung)	m3	65-130	65-130	75-180	75-180
Advised Wasserfluss	m3/h	8.0	8.0	10.0	10.0
Wasserdruckverlust	Kpa	20	20	25	25
Wärmetauscher		Twist-Titanrohr in PVC
Wasserverbindung	mm	50
Lüftermenge		2
Lüftung		Horizontal
Lüftergeschwindigkeit	RPM	500-850
Stromeingang des Lüfters	W	(10-120)*2
Geräuschpegel (1m)	dB(A)	42-60	42-60	42-60	42-60
Kältemittel (R410a)	g	3000	3000	3800	3800
CO2 gleichwertig	Tonne	6.3	6.3	80.	8.0
*Dimension/Gewicht
Nettogewicht	kg	117	117	128	128
Bruttogewicht	kg	135	135	146	146
Nettodimension	mm	1050*452*1295
Verpackungsmaß	mm	1130*515*1430

*Vorstehende Daten können ohne vorherige Ankündigung geändert werden

4.Accessoires und Optionen

Pad Antivibrationsgummi, Anzahl

Ausbündungsanschluss, Anzahl

Schutzhülle, Menge 1

Steckverbinder für Einlass und Auslass von Wasser, Anzahl:

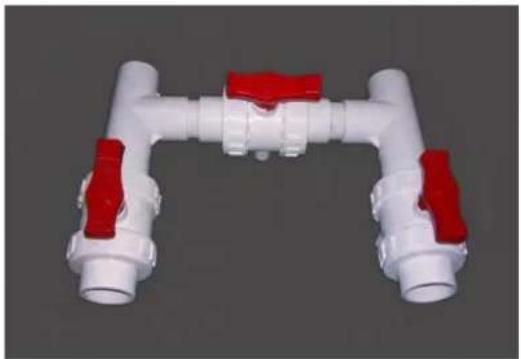

Das Kit By-Pass ist das unentbehrliche Zubehör für die Installation Ihrer Wärmepumpe, es ist auch ein Instrument für die Optimierung der Wassererwärmung. Die Regelung der Ventile ermöglicht, um den Wasserfluss zu optimieren, und mit dem Manometer, um die Optimierung der Kompressor Lauf sicherzustellen.

4.Accessoires und Optionen

4.3 Zubehör Installation

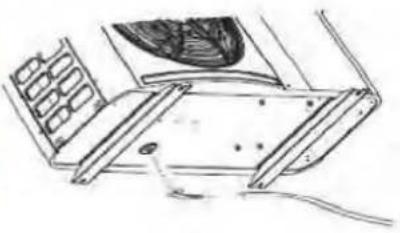

		Anti-Vibrations-Basen1. Nehmen Sie 4 Schwingungsdämpfe heraus2. Legen Sie sie nacheinander auf de Boden der Maschine wie das Bild.

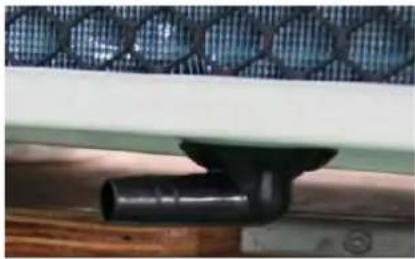

		Abflussdüse1. Installieren Sie die Ablassdüse unter der Bodenplatte2. Schließen Sie eine Wasserleitung an, um das Wasser abzulassen.Hinweis:Heben Sie die Wärmepumpen an, um den Jet zu installieren. Niemä die Wärmepumpe umkippen, sie könnte den Kompressor beschädigen.
		Wassereinlass & Abflusskreuz1. Montieren Sie die zwei Gelenke w im Bild gezeigt2. Schrauben Sie sie auf die Wassereinlass- und -auslassverbindung

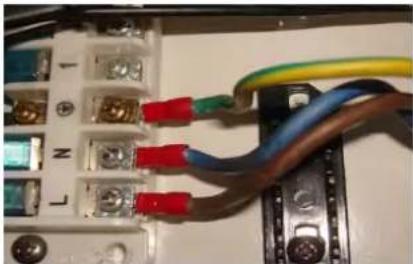

		Kabelverkabelung1. Öffnen Sie das Verdrahtungskasten (rot markiert) an der Seite der Maschine2. Befestigen Sie die andere Seite an den Verbindungsstellen in der elektrischen Box.

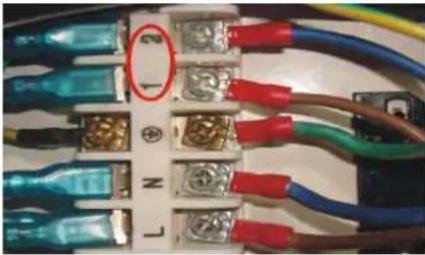

		Verdrahtung der Wasserpumpe (Trockenkontakt)1. Öffnen Sie das Verdrahtungskasten (rot markiert) an der Seite der Maschine2. Befestigen Sie die andere Seite an den Verbindungsstellen in der elektrischen Box.

5. Standort und Verbindung

ACHTUNG:

Bitte halten Sie beim Installieren der Wärmepumpe folgende Regeln ein:

1. Jeder Zusatz von Chemikalien muss in der Rohrleitung stromabwärts der Wärmepumpe stattfinden.
2. Installieren Sie eine Bypass, wenn der Wasserfluss aus der Schwimmbadpumpe mehr als 20% größer ist als der maximal zulässige Durchfluss durch den Wärmetauscher der Wärmepumpe ist. Installieren Sie die Wasserpumpe über dem Wasserspiegel.
3. Stellen Sie die Wärmepumpe immer auf ein solides Fundament und bringen Sie die mitgelieferten Gummilager an um Vibrationen und Lärm zu vermeiden.
4. Die Wärmepumpe sollte immer lotrecht gehalten werden. Wenn das Gerät in einem Winkel gehalten wurde, warten Sie mindestens 24 Stunden bevor Sie sie verwenden.

5.1 Positionierung der Wärmepumpe

Die Einheit wird an jeder gewünschten Position richtig arbeiten, solange die folgenden drei Elemente vorhanden sind:

1. Frische Luft - 2. Elektrizität - 3. Schwimmbecken-filter

Die Einheit kann praktisch an jedem Standort im Außenbereich installiert werden, solange die angegebenen Mindestabstände zu anderen Objekten eingehalten werden (siehe Zeichnung unten). Bitte konsultieren Sie für die Installation an einem Indoor-pool einen Installateur. Die Installation an einem windigen Ort bereitet, anders als bei einem Gas-Heizer keinerlei Probleme.

ACHTUNG: Installieren Sie die Einheit niemals in einem geschlossenen Raum mit begrenztem Luftvolumen, wo die von der Einheit ausgestoßene Luft wiederverwendet wird, oder nahe an Sträuchern, die den Lufteinzug blockieren könnten. Solche Positionen beeinträchtigen die kontinuierliche Zufuhr von Frischluft, was die Effizienz reduziert, und möglicherweise auch die Wärmeabgabe behindert.

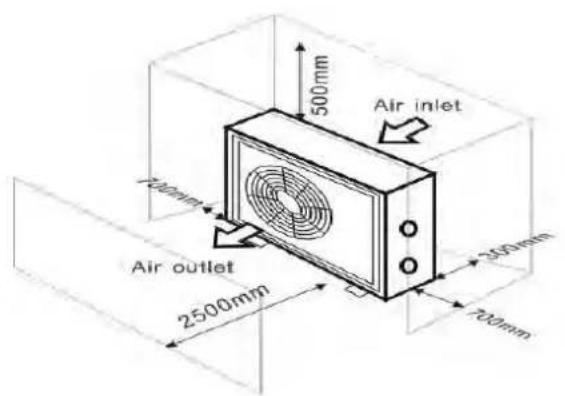

Für die minimalen Maße siehe Zeichnung unten:

Air inlet 500mm 200mm Air outlet 2500mm 100mm 700mm

5. Standort und Verbindung

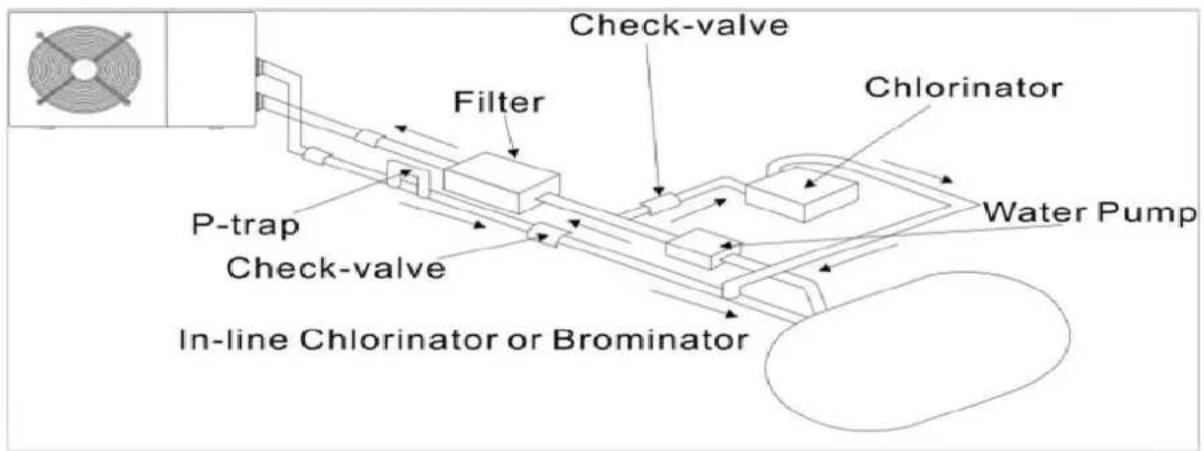

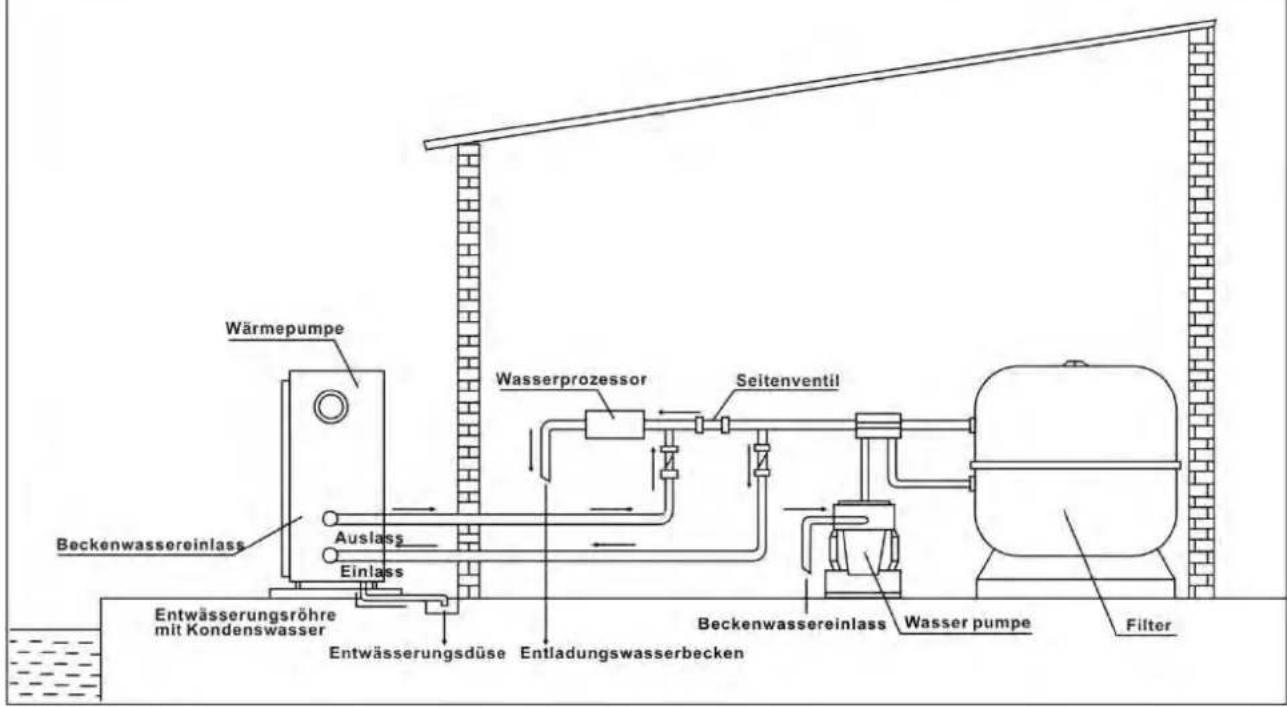

5.2 Installation des Sperrventils

Hinweis: Wenn ein automatisches Dosiergerät für das Chlor und Säuregehalt (pH) verwendet wird, ist es wichtig, die Wärmepumpe vor zu hohen chemischen Konzentrationen, die den Wärmetauscher korrodieren könnten, zu schützen. Aus diesem Grund müssen Geräte dieser Art stets in der Rohrleitung auf der stromabwärtigen Seite der Wärmepumpe montiert werden, und es wird empfohlen, ein Rückschlagventil zu installieren, um eine Rückströmung in der Abwesenheit von Wasserzirkulation zu verhindern.

Schäden an der Wärmepumpe, die durch Nichtbeachten dieser Vorschrift entstehen, werden nicht durch die Garantie gedeckt.

4.3 Typische Anordnung

Wärmepumpe Beckenwassereinlass Auslass Einlass Entwässerungsröhre mit Kondenswasser Entwässerungsdüse Wasserprozessor Seitenventil Entladungswasserbecken Beckenwassereinlass Wasser pumpe Filter

5. Standort und Verbindung

NOTIZ

Die Fabrik liefert nur die Wärmepumpe. Alle anderen Komponenten, einschließlich eines Bypass falls notwendig, muss vom Benutzer oder Installateur bereitgestellt werden.

ACHTUNG:

Um das Wasser im Pool (oder Whirlpool) zu erwärmen, muss die Filterpumpe läuft werden, um den Wasser durch die Wärmepumpe zu zirkulieren. Die Wärmepumpe wird nicht gestartet werden, wenn das

5.3 Erstinbetriebnahme

Nachdem alle Verbindungen hergestellt und geprüft sind, führen Sie die folgenden Schritte durch:

1. Schalten Sie die Filterpumpe aus. Prüfen Sie ob es ein Leck gibt, und stellen Sie sicher, dass das Wasser vom und zum Schwimmbecken fließt.
2. Schließen Sie die Wärmepumpe an ein Stromnetz an und betätigen Sie die On/Off Taste auf dem Bedienfeld. Das Gerät startet dann nach einer bestimmten Verzögerungszeit.
3. Überprüfen Sie nach ein paar Minuten ob die herausströmende Luft schon kühler ist.
4. Bei Ausschalten der Pumpe, sollte das Gerät auch automatisch ausschalten, wenn nicht, dann schalten Sie den Strömungswächter an.

Je nach Ausgangstemperatur des Wassers im Schwimmbad und der Lufttemperatur, kann es mehrere Tage dauern das Wasser auf die gewünschte Temperatur zu erwärmen. Eine gute Schwimmbadabdeckung könnte die erforderliche Zeit drastisch reduzieren.

NOTIZ

Strömungswächter:

Er soll sicherstellen, dass das HP Gerät mit einer ausreichenden Durchflussrate läueingeschaltet, wenn die Pool-Pumpe läuft und schaltet sich automatisch wieder aus, die Pumpe abgeschaltet wird. Wenn das Wasser im Pool höher als 1 m über oder Wärmepumpe steht, sollte ihr Händler alles noch einmal neu einstellen.

5. Standort und Verbindung

Zeitverzögerung - Die Wärmepumpe hat eine eingebaute 3-Minuten-Anlaufverzögerung, um die Schaltung zu schützen und übermäßigen Verschleiß der Kontakte zu vermeiden. Das Gerät startet automatisch neu, nachdem diese Zeitspanne abgelaufen ist. Selbst ein kurzer Stromausfall löst diese Zeitverzögerung aus, und verhindern so, dass das Gerät nach einem Neustart sofort wieder läuft. Zusätzliche Stromunterbrechungen während dieser Verzögerung haben keinen Einfluss auf die 3-Minuten Dauer der Verzögerung.

5.4 Kondensation

Die Luft die in die Wärmepumpe gezogen wird ist stark durch den Betrieb der Wärmepumpe zur Erwärmung des Beckenwassers abgekühlt, was zu Kondensation an den Rippen des Verdampfers führen könnte.

5.5 Manometer Anzeige (R410A)

Untersuchen Sie das Druckmessgerät, dass die Kältemittel Gasdruck von dem Gerät zeigt, die folgende Tabelle zeigt den Normalwert des Gasdrucks (R410A), wenn das Gerät im ausgeschalteten oder Laufbedingungen ist.

Zustand der Einheit	ausgeschaltet					Bei Betrieb
Umgebung (°C)	-5~5	5~15	15~25	25~35		/	/	/	/	/
Wasser (°C)	/	/	/	/		10~15	15~20	20~25	25~30	30~35
Manometer (mpa)	0.68~0 .93	0.93~1 .25	1.25~1 .64	1.64~2 .1		1.3~1.8	1.5~1.9	1.6~2.3	1.9~2.8	2.1~3.5

6. Elektronische Verkabelung

6.1 Umrichter Schwimmbad Wärmepumpe Schaltplan

Grundlegende elektrische Verdrahtung

6. Elektronische Verkabelung

Elektrische Verkabelung mit Modbus

6. Elektronische Verkabelung

6.2 Umrichter Schwimmbad Wärmepumpe Schaltplan

Grundlegende elektrische Verdrahtung

6. Elektronische Verkabelung

Elektrische Verkabelung mit Modbus

6.3 Umrichter Schwimmbad Wärmepumpe Schaltplan

Ref. ELYO SMART NN 25T/30T

Grundlegende elektrische Verdrahtung

6. Elektronische Verkabelung

Elektrische Verkabelung mit Modbus

6. Elektronische Verkabelung

6.4 Elektrischer Anschluss

Die Stromversorgung für die Wärmepumpe muss vorzugsweise von einer ausschließlichen Schaltung mit Regelschutzkomponenten (30mA Differentialschutz) und einem magnetothermischen Schalter stammen.

- Die Elektroinstallation muss von einem Fachmann (Elektriker) gemäß den im Installationsland geltenden Normen und Vorschriften durchgeführt werden.

- Der Wärmepumpenkreis muss an der Klemmenleiste mit einem Sicherheitserdungskreis verbunden sein.

- Die Kabel müssen ordnungsgemäß installiert werden, um Störungen zu vermeiden.

- Die Pumpe ist für den Anschluss an eine allgemeine Stromversorgung mit Erdanschluss vorgesehen.

- Abschnitt des Kabels; Dieser Abschnitt ist indikativ und sollte entsprechend den Bedürfnissen und Nutzungsbedingungen geprüft und angepasst werden.

- Die Toleranz der zulässigen Spannungsschwankung beträgt während des Betriebs +/- 10%. Die Anschlüsse müssen entsprechend der Leistung des Gerätes und dem Zustand von Installation.

Modelle	Leistungsschalter	Maximale Länge des Drahtes
		2,5 mm^2	4 mm^2	6 mm^2	10 mm^2
ELYO SMART NN 06	7 A	84 m	135 m	200 m	335 m
ELYO SMART NN 09	10 A	57 m	90 m	130 m	225 m
ELYO SMART NN 12	13 A	43 m	68 m	100 m	170 m
ELYO SMART NN 16	16 A	34 m	54 m	80 m	135 m
ELYO SMART NN 20	20 A	29 m	45 m	66 m	110 m
ELYO SMART NN 25	26 A	135 m	210 m	315 m	525 m
ELYO SMART NN 25'	9 A	105 m	160 m	240 m	400 m
ELYO SMART NN 30	34 A	21 m	34 m	49 m	84 m
ELYO SMART NN 30'	13 A	-	27 m	39 m	68 m

Diese Werte sind Richtwerte, nur der Eingriff eines autorisierten Technikers kann die Werte für Installation ermitteln.

Die elektrische Leitung muss mit einem Erdungsanschluss und einem Leistungsschalter mit einer Diff von 30 mA im Kopf ausgestattet sein.

6. Elektronische Verkabelung

6.5 Elektronischer Schutz

NOTIZ

Die Schwimmbecken-Wärmepumpe muss gut geerdet sein, auch wenn der Wärmewechsler Rest der Einheit elektrisch isoliert ist. Die Erdung ist dennoch wichtig, um Sie vor Kurzs Inneren des Gerätes zu schützen. Verkleben ist ebenfalls erforderlich.

ATTENTIE: Ein Unterbrecher (d.h. ein circuit breaker, fused or un-fused switch) sollte in Sichtweite und vom Gerät aus leicht erreichbar positioniert werden..Das ist bei kommerziellen und häuslichen Wärmepumpen so üblich. Es schützt davor unbeaufsichtigte Einheiten mit Strom zu versorgen, und erlaubt die Einheit auszuschalten wärend sie verwendet wird.

6.6 Installation des Display Deportierten

(1) (2) (3) (4) (5)

• Die Seite mit Stecker wird mit dem Bedienfeld (Foto1) verbinden
• Die andere Seite der Signalleitung (Foto 2).
• Öffnen Sie die Verdrahtungsplatte und setzen Sie die Seite ohne Stecker durch das elektrische Feld (Foto3,4).
• Stecken Sie die Verdrahtung in die dafür vorgesehene Position auf dem Modbus oder der Platine (ohne Modbus). (Foto5)

• Öffnen Sie die Klemmenabdeckung (Foto 6)
• Nehmen Sie das Modbus/Fluidra Connect-Signalkabel aus dem Zubehör (Foto 7) und stecken Sie das runde Ende des Signalkabels in die Signalkabel vom Modbus/Fluidra Connect-Modul. (Foto 8)
• Drei-Draht-Terminal: "A +", "B-", "GND", (Foto 9)

7. Inbetriebnahme der Wärmepumpe

7. Anzeige Kontroller Betrieb

7.1. Anleitung für den Betrieb

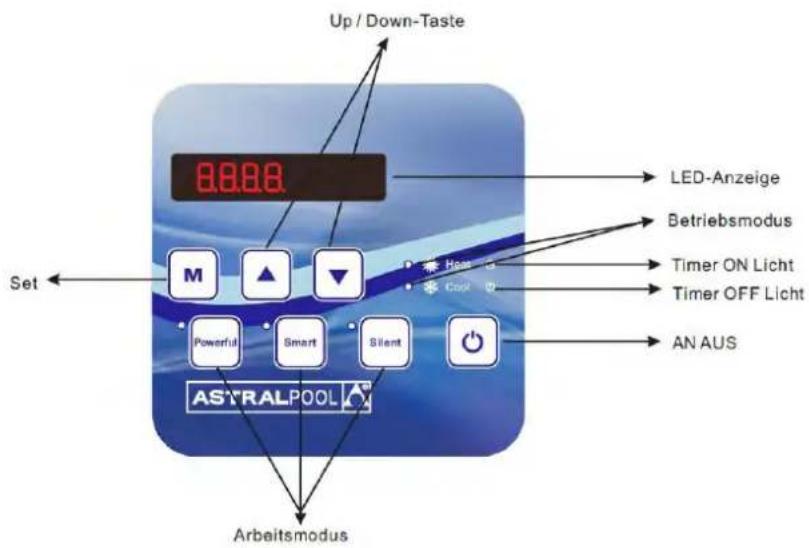

Up / Down-Taste 88.88 LED-Anzeige Betriebsmodus Timer ON Licht Timer OFF Licht AN AUS M Powerful Smart Silent ASTRALPOOL Arbeitsmodus

Wenn die Wärmepumpe an die Stromversorgung angeschlossen wird, zeigt die LED-Anzeige 3 Sekunden lang einen Code an, der das Wärmepumpenmodell anzeigt.

7.2 Die Tasten und ihre Bedienung

7.2.1 Eine Taste

Betätigen Sie, um die Wärmepumpeneinheit zu starten, zeigt die LED-Anzeige die gewünschte Wassertemperatur für 5 Sekunden an, zeigt dann die Einlasswassertemperatur und den Betriebsmodus an.

Drücken Sie, um die Wärmepumpe zu stoppen und "OFF"

Achtung: Drücken Sie während der Überprüfung und Einstellung des Parameters die Taste, um die aktuelle Einstellung zu beenden und die aktuelle Einstellung zu speichern.

Drücken Sie erneut, um das Gerät ein- oder auszuschalten.

7.2.2 -Taste

Schaltet den Heizmodus und Auto-Modus.

7.2.3 Taste und

Clock / unclock die Anzeige:

Halten Sie und für 5 Sekunden, um die Anzeige zu sperren / zu entsperren.

Wassertemperatur:

Drücken Sie ▲ oder , um die Wassertemperatur direkt einzustellen.

7. Inbetriebnahme der Wärmepumpe

Parameterprüfung:

Drücken Sie zuerst und drücken Sie dann, um den Benutzerparameter von d0 bis d11 zu überprüfen

Code	Bedingung	Umfang	Anmerkung
d0	IPM Werkzeugtemperatur	0-120°C	Realer Prüfwert
d1	Einlaufwassertemp.	-9°C~99°C	Realer Prüfwert
d2	Auslaufwassertemp.	-9°C~99°C	Realer Prüfwert
d3	Umgebungstemparatur.	-30°C~70°C	Realer Prüfwert
d4	Frequency Begrenzungscode	0,1,2,4,8,16	Realer Prüfwert
d5	Rohrleitungstemp.	-30°C~70°C	Realer Prüfwert
d6	Abgastemperatur	0°C~C5°C (125°C)	Realer Prüfwert
d7	Schritt der EEV	0~99	N*5
d8	Betriebsfrequenz des Verdichters	0~99Hz	Realer Prüfwert
d9	Verdichterstrom	0~30A	Realer Prüfwert
d10	Aktuelle Lüfterdrehzahl	0-1200 (rpm)	Realer Prüfwert
d11	Fehlercode für das letzte Ma	Allen Fehlercode
d12	MOBUS COM	0 - 5	Einstellung, nur Modbus
d13	MODBUS ID Adresse	1 - 88	Einstellung, nur Modbus
d14	Produktcode	0000- FFFF	Einstellung, nur Modbus

7. Inbetriebnahme der Wärmepumpe

Drücken Sie zuerst und drücken Sie dann, um den Benutzerparameter von P1 auf P7 zu prüfen / einzustellen

Code	Name	Umfang	Standard	Anmerkung
P0	Mandatory Abtauen.	0-1	0	0: Standard Normalbetrieb, 1: Mandatory Abtauen..
P1	Arbeitsmodus	0-1	1	1 Heizbetrieb, 0 Kühlbetrieb
P2	Timer ein / aus	0-1	0	1 Timer ein / aus ist unter Funktion, 0 Timer ein / ist außer Funktion (Die Einstellung von P5 und P6 funktioniert nicht)
P3	Wasserpumpe	0-1	0	1 Immer laufend, 0 Abhängig vom Betrieb des Kompressors
P4	Aktuelle Uhrzeit	HH:MM	0:00	0-23:0-59
P5	Timer an	HH:MM	0:00	0-23:0-59
P6	Timer ausgeschaltet	HH:MM	0:00	0-23:0-59
P7	Einlaufwasserte mp. Korrektur	-9~9	0	Voreinstellung: 0
P12	MOBUS COM	0 - 5	0	Nur Modbus (Standardwert nach Reset)
P13	MODBUS ID Adresse	1 - 88	9	Nur Modbus (Standardwert nach Reset)

Code mit Verbindung	Parameter P	Beschreibung
68769	0CA1	ELYO SMART NN 6.1-2.1
68770	0CA2	ELYO SMART NN 9.2-2.3
68771	0CA3	ELYO SMART NN 12.5-2.9
68772	0CA4	ELYO SMART NN 16-3.8
68774	0CA6	ELYO SMART NN 19-4.7
68775	0CA7	ELYO SMART NN 24-5.9
68776	0CA8	ELYO SMART NN 24-5.9 T
68850	0CF2	ELYO SMART NN 28.5-6.8
68851	0CF3	ELYO SMART NN 28.5-6.8 T

Produktcode Parameter P Einstellung (nur MOBUS)

Drücken Sie für 5. Sekunden die erste digitale Zahl bleibt drücken Sie oder um

die Zielnummer von 0-F zu wählen, und drücken Sie dann , um die zweite Zahl anzupassen. So macht die dritte und vierte Nummer. Zuletzt drücken Sie , um die Einstellung zu speichern und zu beenden, oder sie endet automatisch nach 15 Sekunden.

Nach der Einstellung kann der Produktcode-Parameter P unabhängig vom Systemreset nicht zurückgesetzt werden. Sein Einstellwert bleibt immer erhalten.

7. Inbetriebnahme der Wärmepumpe

7.2.4 Systemrücksetzfunktion

Drücken Sie und in 10s, das System setzt zurück und zeigt "0000" auf dem Steuerpult an.

7.2.5

Symbol der Heizung, das Licht ist eingeschaltet, wenn es in Betrieb ist.

Beim Abtauen blinkt das Licht.

7.2.6

Symbol der Abkühlung, das Licht ist eingeschaltet, wenn es in Betrieb ist.

7.2.7

Symbol des automatischen Stopps, das Licht leuchtet, wenn es in Betrieb ist.

7.2.8

Symbol für automatischen Start, das Licht leuchtet, wenn es in Betrieb ist.

7.2.9

Betätigen Sie diesen Knopf, die Lampe blinkt, die Wärmepumpe arbeitet nur im vollen Ausgang.

7.2.10

Während Sie den Smart auswählen, wird die Wärmepumpe nur in 'Medium output' und 'Full output' Bei 'Medium output' blinkt das Licht von Smart.

Wenn in "Full output" die Lampe von Smart leuchtet, blinkt die Lampe Powerful.

7.2.11

Während Sie die Silent wählen, wird die Wärmepumpe nur in "Medium Output" und "Small Output" Wenn im Modus 'Kleine Ausgabe' das Licht von Silent blinkt.

Wenn bei 'Medium output' die Lampe von Silent leuchtet, blinkt die Lampe des Smart.

7. Inbetriebnahme der Wärmepumpe

7.2.12 Auto-Modus

Es gibt 3 Modelle für das Gerät: Nur Heizen, Auto-Modus (Heiz- und Kühlschalter), Nur Kühlen. Sie können der Heizmodus und den Automatikmodus durch Drücken von für 5 Sekunden umschalten, unabhängig davon, ob das Gerät ein- oder ausgeschaltet ist.

8888 M Powerful Smart Silent ASTRALPOOL 5s Automatikmodus

Heal Cool Licht zusammen

8:88:88 M Heizmodus 5s ASTRALPOOL

Betriebslogik des Auto-Modus

Wassertemperatur einstellen (Tset)	Aktuelles Wasser in der Temperatur (Tset + 2 °C)	Aktueller Arbeitsmodus	Nach 3 Minuten oder länger wechselt es zu
Tset (zB: 28 °C)	Tset + 2 °C (zB: 30 °C)	Heizmodus	Kühlmodus
Tset (zB: 28 °C)	Tset-2 °C (zB: 26 °C)	Kühlmodus	Heizmodus

7. Inbetriebnahme der Wärmepumpe

7.3 Logik zum Heizen

NO	Arbeitsstatus	Arbeitsmodus	Wassereintrittstemperatur	Arbeitsebene der Wärmepumpe
1	Starten der Wärmepumpe	SMART	≤q Tset-1	POWERFUL
2			Tset-1< and < Tset+1	SMART
3			≥q Tset+1	Standby
4		SILENT	≤q Tset-1	SMART
5			Tset-1< and < Tset+1	SILENT
6			≥q Tset+1	Standby
7		POWERFUL	< Tset+1	POWERFUL
8			≥q Tset+1	Standby
9	Der Neustart der Heizung aus dem Standby-Zustand erfolgt wie beim Start

7.4 Kühllogik

NO	Arbeitsstatus	Arbeitsmodus	Wassereintrittstemperatur	Arbeitsebene der Wärmepumpe
1	Starten der Wärmepumpe	SMART	≤q Tset-1	Standby
2			Tset-1< and <Tset+1	SMART
3			≥q Tset+1	POWERFUL
4		SILENT	≤q Tset-1	Standby
5			Tset-1< and <Tset+1	QUIET
6			≥q Tset+1	SMART
7		POWERFUL	>Tset-1	POWERFUL
8			≤q Tset-1	Standby
9	Die Kühlung aus dem Standby-Zustand neu starten entspricht der Inbetriebnahme

8. Fehlersuche

8.1 Fehlercode Anzeige auf LED-Draht Kontroller

Fehlfunktion	Fehlercode	Grund	Lösung
Hochdruckversagen	EE 01	1.Hochdruckschalter in schlechtem Anschluss oder Ausfall2.Ambient Temperatur ist zu hoch3.Wassertemperatur ist zu hoch4.Wasserfluss ist zu niedrig5.Fan Motordrechzahl ist abnormal oder Ventilatormotor hat beschädig	1. Überprüfen Sie die Verdrahtung au einen Hochdruckschalter oder ändern eine neue2. Überprüfen Sie den Wasserfluss od die Wasserpumpe3. Ventilator prüfen4. Das Rohrleitungssystem prüfen und reparieren
Niederdruckversagen	EE 02	1. Niederdruckschalter bei schlechtem Anschluss oder Ausfall2.EEV ist blockiert oder Rohrsyst ist gestaut3.Motorgeschwindigkeit ist abnorma oder Motor hat beschädigt4.Gas Leckage	1. Die Verdrahtung auf Niederdruck prüfen oder eine neue ändern2.Verwenden Sie die EEV und das RohrleitungssystemMotor prüfen3. Durch das Hochdruckmessgerät zur Überprüfung des Druckwertes
Kein Wasserfluss oder Wasserflussschalterausfall	EE 03	1.Wasser-Flow-Schalter ist in schlechter Verbindung2.Wasserstromschalter ist beschädigt3.No/ Unzureichender Wasserfluss.	1. Die Verdrahtung für den Wasserstromschalter prüfen2.Wählen Sie den Wasserflussschalter3.Check die Wasserpumpe oder die Wasserstraße System
Überheizungsschutz für Wassertemperatur (T2) im Heizbetrieb	EE 04	1.Low Wasserfluss2.Wasser-Flow-Schalter ist fest und die Wasserversorgung ist abgeschnitten3. T2-Sensor ist abnormal	1.Warten Sie das Wasser Weg System2. Wasserpumpe oder Wasserstromschalter prüfen3. T2-Sensor prüfen oder einen ander ändern
Abgastemperatur (T6) zu hoher Sch	EE 05	1.Lack von Gas2.Low Wasserfluss3.Piping-System wurde blockiert4.Auslasstemperatur Sensorfehler	1. Überprüfen Sie das Hochdruckmanometer, wenn es zu nie ist, füllen Sie es mit etwas Gas2. Überprüfen Sie das Wasserstraßensystem und die Wasserpumpe3. Überprüfen Sie das Rohrleitungssystem wenn es einen Block gab4. Ändern Sie einen neuen Abgastemperatursensor
Reglerfehler oder Kommunikationsfehler	EE 06	1. Drahtverbindung ist nicht gut beschädigter Signaldraht2. Controller fehler	1. Überprüfen und wieder anschließen Signalleitung2.Schneiden Sie einen neuen Signaldra3. Stromversorgung abschalten und Maschine neu starten4. Ändern eines neuen Controllers

8. Fehlersuche

Fehlfunktion	Fehlercode	Grund	Lösung
Verdichterstromschutz	EE 07	1.Der Kompressorstrom ist zu gro momentan2.Wrong Anschluss für Kompressor-Phasenfolge3. Kompressor Ansammlungen vor Flüssigkeit und Öl führen zum S wird größer4.Kompressor oder Fahrerbrett beschädigt5.Die Wasserströmung ist abnorma6.Kraftschwankungen innerhalb kurzer Zeit	1. Kompressor prüfen2. Überprüfen Sie die Wasserstraße3. Überprüfen Sie, ob die Stromversorgung im normalen Berei erfolgt4. Überprüfen Sie die Phasenfolgeverbindung
Kommunikationsfehler zwischen der Steuerung und der Hauptplatine	EE 08	1.Poor-Signalleitung oder beschädigte Signalleitung2.Controller-Störung	1. Überprüfen und wieder anschließ der Signalleitung2.Schneiden Sie einen neuen Signaldraht3. Stromversorgung abschalten und Maschine neu starten4. Ändern eines neuen Controllers
Kommunikationsfehler zwischen Hauptplatine und Treiberplatine	EE 09	1. Anschluss der Verbindung Dra2.Der Draht ist beschädigt	1.Drücken Sie den Drahtanschluss2.Keile einen neuen Draht
VDC-Spannung zu hoher Schutz	EE 10	1.Mother Netzspannung ist zu ho2.Driver Bord ist beschädigt.	1. Überprüfen Sie, ob die Stromversorgung im normalen Berei liegt2. Fahren Sie an Bord oder Hauptplatine
Schutz der IPM-Module	EE 11	1.Datenfehler2.Krong Verdichterphasenanschluss3.Kompressor Flüssigkeit und Öl Anhäufung führen zum Strom wir größer4.Kompressor oder Fahrerboard beschädigt	1.Programmfehler, Stromversorgung abschalten und nach 3 Minuten ne starten2. Fahren Sie mit dem Fahrerbrett3.Kompressor-Sequenzverbindung prüfen
VDC-Spannung zu wenig Schutz	EE 12	1.Mother Netzspannung ist zu niedrig2.Driver Bord ist beschädigt.	1. Prüfen Sie, ob die Stromversorg im normalen Bereich liegt2. Fahrertreiber wechseln
Eingangsstrom über hohen Schutz.	EE 13	1.Der Kompressorstrom ist zu gro momentan2.Die Wasserströmung ist abnorma3.Kraftschwankungen innerhalb kurzer Zeit4.Wrong PFC Induktivität	1. Kompressor prüfen2. Überprüfen Sie die Wasserstraße3. Überprüfen Sie, ob die Stromversorgung im normalen Bereich liegt4. Überprüfen Sie, ob die korrekte PFC-Induktivität verwendet wird

8. Fehlersuche

Fehlfunktion	Fehlercode	Grund	Lösung
Der thermische Schaltkreis des IPM-Moduls ist abnormal	EE 14	Ausgang Abnormität der IPM-Modul thermischen Kreislauf MotorFan ist abnormal oder beschäd3. Fan Klinge ist gebrochen	Fahren Sie eine FahrerkarteÜberprüfen Sie, ob die Motordreh zu niedrig ist oder der Lüftermotor beschädigt ist, ändern Sie einen and3. Ändern Sie eine andere Lüfterklin
Die Temperatur des IPM-Moduls ist zu hoch	EE 15	Ausfahrt Ausnahme des IPM-Modul-Thermo-SchaltkreisesMotor ist abnormal oder beschäd3.Fan Klinge ist gebrochen	Fahren Sie eine FahrerkarteÜberprüfen Sie, ob die Lüftermotordrehzahl zu niedrig ist od der Lüftermotor beschädigt ist, ändern Sie einen anderenÄndern Sie eine andere Lüfterklin
PFC-Modulschutz	EE 16	Ausgang Ausnahme des PFC-ModulsMotor ist abnormal oder beschäd3.Fan Klinge ist gebrochenInput Spannungssprung, Eingangsleistung ist abnormal	Fahren Sie eine FahrerkarteÜberprüfen Sie, ob die Motordreh zu niedrig ist oder der Lüftermotor beschädigt ist, ändern Sie einen and3.Klappen Sie ein anderes Lüfterblatt4. Überprüfen Sie die Eingangsspann
DC-Lüftermotorausfall	EE 17	DC Motor ist beschädigtMain Board ist beschädigtDie Lüfterklinge ist fest	Detect DC-Motor, ersetzen durch eine neueVerbinden Sie eine neue Hauptplati3.Finden Sie die Barriere aus und arbeiten Sie es aus
Der thermische Schaltkreis des PFC-Moduls ist abnormal	EE 18	Das Fahrerbrett ist beschädigt	Erfahren Sie eine neue Treiber-BoaÜberprüfen Sie, ob die Lüftermotordrehzahl zu niedrig ist od der Lüftermotor beschädigt ist, ändern Sie einen anderen
PFC-Modul Hochtemperaturschutz	EE 19	PFC Modul thermische Schaltung Ausgang anormalMotor ist abnormal oder beschäd3.Fan Klinge ist gebrochenDie Schraube im Fahrerbrett ist nicht fest	Erfahren Sie eine neue Treiber-BoaÜberprüfen Sie, ob die Motordreh zu niedrig ist oder der Lüftermotor beschädigt ist, ändern Sie einen and3.Klappen Sie ein anderes Lüfterblatt4. Überprüfen Sie, ob die Schraube locker ist
Der Eingangsstromausfall	EE 20	Die Versorgungsspannung schwankt zu stark	Überprüfen Sie, ob die Spannung sta ist

8. Fehlersuche

Fehlfunktion	Fehlercode	Grund	Lösung
Software-Steuerausnahme	EE 21	1.Kompressor läuft aus dem Schri2.Wrong Programm3.Impurity im Kompressor verursac die instabile Drehzahl	1. Überprüfen Sie die Hauptplatine ändern Sie eine neue2.Geben Sie das richtige Programm
Stromdetektorausfall	EE 22	1.Spannungssignal abnormal2.Driver Board ist beschädigt	1. Überprüfen Sie die Hauptplatine ändern Sie eine neue2.Change eine neue Treiber-Board
Kompressorstart fehlgeschlagen	EE 23	1.Main Board ist beschädigt2.Kompressor Verdrahtungsfehler oder schlechter Kontakt oder unverbunden3. Flüssigkeitsansammlung innen4.Wrong Phasenanschluss für Kompressor	1. Überprüfen Sie die Hauptplatine ändern Sie eine neue2.Die Verdichterverdrahtung gemäß Schaltplan prüfenPrüfen Sie den Kompressor oder ände Sie einen neuen
Umgebungs-Temperatur-Geräte-Fehler auf Treiber-Board	EE 24	Störung der Umgebungstemperatur	Fahrertreiber oder Hauptplatine wechseln
Kompressorphasenversagen	EE 25	Dic Kompressoren U, V, W sind einer Phase oder zwei Phasen verbunden	Überprüfen Sie die tatsächliche Verdrahtung gemäß Schaltplan
4-Wege-Ventilumkehr versagen	EE 26	1.Four-Wege-Ventilumkehrversagen2.Lack Kältemittel (keine Erkennur wenn T3 oder T5 Störung)	1.Schalten Sie den Kühlmodus, um 4-Wege-Ventil zu überprüfen, wenn e richtig umgekehrt wurde2.Geben Sie ein neucs 4-Wege-Ventil ein3.Füllen Sie mit Gas
lesen Fehlfunktion vor EEPROM-Daten	EE27	1.Wrong EEPROM Daten im Programm oder fehlgeschlagene Eingabe von EEPROM Daten2.Main Board Ausfall	1. Geben Sie korrekte EEPROM-Datein2.Change eine neue Hauptplatine
Der Inter-Chip-Kommunikationsfehler auf der Hauptsteuerplatine	EE28	Hauptbrettausfall	1. Die Stromversorgung abschalten u neu starten2.Change eine neue Hauptplatine
Fehler beim Sensor f den Heizkondensator	PP 01	1.Sensorfehler oder Kurzschluss2.Die Verdrahtung des Sensors ist lose	1. Die Verdrahtung der Sensoren reparieren2.Schalten Sie den Sensor
Fehler beim Sensor f den Gasrücklauf	PP 02	1.Sensorfehler oder Kurzschluss2.Die Verdrahtung des Sensors ist lose	1. Die Verdrahtung der Sensoren reparieren2.Schalten Sie den Sensor

8. Fehlersuche

Fehlfunktion	Fehlercode	Grund	Lösung
Fehler beim Sensor die Umgebungstemperatur	PP 03	1.Sensorfehler oder Kurzschluss2.Die Verdrahtung des Sensors ist lose	1. Die Verdrahtung der Sensoren reparieren2.Schalten Sie den Sensor
Gasrücklaufsensorausfall	PP 04	1.Sensorfehler oder Kurzschluss2.Die Verdrahtung des Sensors ist lose	1. Die Verdrahtung der Sensoren reparieren2.Schalten Sie den Sensor
Frostschutz im Winter	PP 05	1.Sensorfehler oder Kurzschluss2.Die Verdrahtung des Sensors ist lose	1. Die Verdrahtung der Sensoren reparieren2.Schalten Sie den Sensor
Ausfall des Auspuffrohrsensors	PP 06	1.Sensorfehler oder Kurzschluss2.Die Verdrahtung des Sensors ist lose	1. Die Verdrahtung der Sensoren reparieren2.Schalten Sie den Sensor
Frostschutz im Winter	PP 07	Die Umgebungstemperatur oder die Wassereintrittstemperatur ist zu niedrig	Normaler Schutz
Niedriger Umgebungstemperaturschutz	PP 08	1.Geben Sie den Umfang der Nutzung der Umgebung2.Sensor Anomalie	1.Stop verwenden, über den Umfang Verwendung2.Schalten Sie den Sensor
Rohrtemperatur zu hoch im Kühlbetrieb	PP 10	1. Ambient Temperatur ist zu ho oder die Wassertemperatur ist zu hoch im Kühlmodus2. Kälteanlage ist abnormal	1. Überprüfen Sie den Umfang der Verwendung2.Kälteanlage prüfen
Wassertemperatur (T2) zu niedriger Schutz i Kühlmodus	PP 11	1. Low Wasserfluss2. T2 Temperatursensor abnormal	1. Wasserpumpe und Wasserstraßensystem prüfen2. Tauschen T2 Temperatursensor

8.2 Andere Fehlfunktionen und ihre Lösung (werden nicht auf der LED-Kabelsteuerung angezeigt)

Fehlfunktion	Anzeichen	Ursachen	Lösung
Wärmepumpe läuft nicht	LED-Kabelsteuerung hat keine Anzeige	Keine Stromzufuhr	Überprüfen Sie ob Kabel und Schutzschalter verbunden sind
	LED-Kabelsteuerung zeigt die aktuelle Zeit an.	Wärmepumpe im Bereitschaftsmodus	Starten Sie die Wärmepumpe.
	LED-Kabelsteuerung zeigt die aktuelle Wassertemperatur an.	1. Wassertemperatur erreicht den vorgesehenen Wert, HP ist auf konstantem Temperaturniveau2. Wärmepumpe hat erst zu arbeiten angefangen3. Im Auftaumodus	1. Überprüfen Sie die Wassertemperatureinstellungen.2. Starten Sie die Wärmepumpe nach ein paar Minuten.3. LED-Kabelsteuerung sollte "Defrosting" anzeigen.
Die Wassertemperatur sinkt wenn HP im Heizmodus läuft	LED-Kabelsteuerung zeigt die aktuelle Wassertemperatur an und kein Fehlercode wird angezeigt	1. Der falsche Modus wurde ausgewählt.2. Die Eingangsdaten sind falsch3. Steuerung ist defekt	1. Stellen Sie den Modus richtig e 2. Ersetzen Sie die defekte LED-Kabelsteuerung, und überprüfen Sie den Status nachdem Sie in den Betriebsmodu übergegangen sind, schließlich überprüfen Sie die Wassereintritts- und Austrittstemperatur.3. Ersetzen oder Reparieren Sie di Heipumpeneinheit
Kurze Laufzeiten	LED-Bildschirm zeigt aktuelle Wassertemperatur an, kein Fehlercode wird angezeigt.	1. Ventilator läuft nicht2. Luftzirkulation ist nicht ausreichend.3. Unzureichende Kühlmittel.	1. Überprüfen Sie die Kabelverbindungen zwischen dem Motor und dem Ventilator. Wenn nötig sollten Sie ersetzt werden.2. Überprüfen Sie die Position der Wärmepumpeneinheit, und entfernen Sie alle Hindernisse um eine optimale Luftzirkulation zu erreichen.3. Ersetzen oder reparieren Sie die Wärmepumpeneinheit.
Wasserflecken	Wasserflecken auf der Wärmepumpeneinheit	1. Beton.2. Wasserlecke.	1. Nichts tun.2. Überprüfen Sie den Luft-Wärmewechsle auf Defekte.
Zu viel Eis am Verdampfer	Zu viel Eis am Verdampfer		1. Überprüfen Sie die Position der Wärmepumpeneinheit, und entfernen Sie alle Hindernisse, um eine optimale Luftzirkulation zu erreichen.2. Ersetzen oder reparieren Sie die Wärmepumpeneinheit.

9. Explosionszeichnung und Wartung

9.1 Explosionszeichnung

Modell: ELYO SMART NN 06/09

9. Explosionszeichnung und Wartung

9.2 Lista de partes

Modell : ELYO SMART NN 06/09

No.	Teilename	68769	68770	No.	Teilename	68769	68770
1	Obere Abdeckung	133050022		35	Rückwand	1330500562
2	Umgebungstemparatur.	117110020		36	Druckanzeige	110800001
3	Umgebungstemparatur.	133020010		37	Wasseranschluss-Sets	113900082
4	Rückgrill	108140012		38	Roter Gummiring	133020012
5	Verdampfer	103000199/103000195		39	Gummiring am	133020026
6	Rohrtemp. Sensor TH2	117110004		40	Wasserstromschalter	112100021-1
7	Rohrklemme für	113190001		41	Siegelring	116000001-2
8	Temperatursensor-Mantelrohr			42	Wasser aus Temp.	117110011
9	Isolierplatte	108030096/108140066		43	Temperatursensor-Clip	108010025
10	Reaktor	117230003		44	Titan-Wärmetauscher	102040585/102040501
11	Säule	108140015		45	Ablassschraube	150000110
12	Oberrahmen	180140052		46	Wasser in Temp.	117110012
13	Lüftermotorhalterung	180140056		47	Blauer Gummiring	133020011
14	Linke Seitenwand	133050057		48	Wasseranschluss-Sets	113900082
15	Lüftermotor	112000041		49	Auspuffrohr	113010182
16	Ventilatorflügel	132000010		50	Hochdruckschalter	116000066
17	Frontblende	133050008		51	Austauscher zu EEV	113070036
18	Kühlergrill	1081400113		52	EEV	119000017
19	Bodenwanne	108140051		53	EEV zur	113080060
20	Kompressor	101000142		54	Saugventil	120000023
21	Kompressor Dämpfungsfüße	136020019		55	Gasrückführleitung	113020258
22	Kompressor-Heizband	142000072		56	Niederdruckschalter	116000069
23	Klemmenkasten	108160024		57	Niederdruckschalter	116000070
24	Rechte Seitenwand	1330500552		58	4-Wege-Ventil zu	113060094
25	5-Bit-Terminal	115000004		59	4-Wege-Ventil zum	113030091
26	Clip	136010004		60	4-Wege-Ventil	121000020
27	Klemmenblöcke	133050026		61	Abgastemperatur	117110021
28	Anschlusskasten	108010018		62	Elektrischer	108030059
29	Stecker des Kabels	110000008		63	Inverter-Leiterplatte	117100014-V1.5
30	Regler	117020150		64	Elektrische Box	108030095
31	Wasserdichte Controller-Box	113712007		65	Magnetring	117240002
32	Verteilerbaugruppe	113040093		66	Magnetring	117240003
33	Gummiblock	136020018		67	Modbus-Modul	117010095
34	Kollektive Montage	113050108

9. Explosionszeichnung und Wartung

Modell: ELYO SMART NN 12

9. Explosionszeichnung und Wartung

Modell: ELYO SMART NN 12

NO.	Teilename	68771	NO.	Teilename	68771
1	Obere Abdeckung	133090029	35	Rückwand	133090027
2	Umgebungstemparatur. Sensor	117110020	36	Wasseranschluss-Sets	113900082
3	Umgebungstemparatur.	133020010	37	Roter Gummiring	133020012
4	Rückgrill	108110040	38	Gummiring am Wasseranschluss	133020026
5	Verdampfer	103000182	39	Wasserstromschalter	112100021-1
6	Rohrtemp. Sensor TH2	117110004	40	Siegelring	116000001-2
7	Rohrklemme für	113190001	41	Wasser aus Temp. Sensor TH5	117110011
8	Sensorgehäuserohr		42	Temperatursensor-Clip des	108010025
9	Isolierplatte	108050073	43	Wasseranschluss-Sets	113900082
10	Reaktor	117230003	44	Blauer Gummiring	133020011
11	Säule	108110004	45	Titan-Wärmetauscher	102040548
12	Oberrahmen	108110038	46	Wasser in Temp. Sensor TH6	117110012
13	Linke Seitenwand	133090026	47	Ablassschraube	150000110
14	Lüftermotorhalterung	108110043	48	Abgastemperatur Sensor TH3	117110021
15	Lüftermotor	112000031	49	Hochdruckschalter	116000066
16	Ventilatorflügel	132000015	50	Saugventil	120000026
17	Frontblende	133090025	51	Auspuffrohr	113010165
18	Kühlergrill	108110012	52	Niederdruckschalter	116000072
19	Bodenwanne	108110042	53	Niederdruckschalter	116000071
20	Kompressor Dämpfungsfüße	136020019	54	Gasrückführleitung	113020252
21	Kompressor	101000163	55	4-Wege-Ventil zum Austauscher	113030081
22	Kompressor-Heizband	142000072	56	4-Wege-Ventil zur Sammelleitung	113060084
23	Klemmenleiste	108010065	57	EEV zu Verteilerleitungen	113080061
24	Rechte Seitenwand	133090028	58	Austauscher zu EEV	113070037
25	Druckanzeige	110800001	59	EEV	119000017
26	5-Sitzer-Terminal	115000004	60	4-Wege-Ventil	121000006
27	Clip	136010004	61	Elektrischer Kastendeckel	108050017
28	Klemmenblöcke	133250005	62	Verdrahtungskanal	136020003
29	Kabelverbindung	110000008	63	Inverter-Leiterplatte	117100014-V1.5
30	Anschlusskasten	108010018	64	Elektrische Box	108110031
31	Wasserdichte Controller-Box	113712007	65	Magnetring	117240002
32	Regler	117020150	66	Magnetring	117240003
33	Kollektive Montage	113050093	67	Modbus-Modul	117010095
34	Verteilerbaugruppe	113040092

9. Explosionszeichnung und Wartung

Modell: ELYO SMART NN 16

9. Explosionszeichnung und Wartung

Modell: ELYO SMART NN 16

NO.	Teilename	68772	NO.	Teilename	68772
1	Obere Abdeckung	133090029	37	Wasseranschluss-Sets	113900082
2	Umgebungstemparatur. Sensor	117110020	38	Roter Gummiring	133020012
3	Umgebungstemparatur.	133020010	39	Gummiring am Wasseranschluss	133020026
4	Rückgrill	108110040	40	Wasserstromschalter	112100021-1
5	Verdampfer	103000130	41	Siegelring	116000001-2
6	Rohrtemp. Sensor TH2	117110004	42	Wasser aus Temp. Sensor TH5	117110011
7	Rohrklemme für Temperatursensor	113190001	43	Temperatursensor-Clip des	108010025
8	Temperatursensor-Mantelrohr		44	Wasseranschluss-Sets	113900082
9	Isolierplatte	108050073	45	Blauer Gummiring	133020011
10	Reaktor	117230003	46	Titan-Wärmetauscher	102040549
11	Säule	108110004	47	Wasser in Temp. Sensor TH6	117110012
12	Oberrahmen	108110038	48	Ablassschraube	150000110
13	Linke Seitenwand	133090026	49	Filter	120000066
14	Lüftermotorhalterung	108110043	50	Filter zu Flüssigkeitsspeicher	113130002
15	Lüftermotor	112000031	51	4-Wege-Ventil zum Austauscher	113030081
16	Ventilatorflügel	132000015	52	Abgastemperatur Sensor TH3	117110021
17	Frontblende	133090025	53	Hochdruckschalter	116000066
18	Kühlergrill	108110012	54	Auspuffrohr	113010159
19	Bodenwanne	108110042	55	Gasrückführleitung	113020246
20	Kompressor Dämpfungsfüße	136020019	56	Niederdruckschalter	116000072
21	Kompressor	101000162	57	Niederdruckschalter	116000071
22	Flüssigkeitsvorratsbehälter	105000004	58	Saugventil	120000026
23	Kompressor-Heizband	142000074	59	4-Wege-Ventil zu Sammelrohr	113060084
24	Klemmenkasten	108010065	60	EEV zur Verteilerleitung	113080051
25	Rechte Seitenwand	133090028	61	EEV	119000017
26	Druckanzeige	110800001	62	Flüssigkeitsvorratsbehälter zu	113120002
27	5-Bit-Terminal	115000004	63	4-Wege-Ventil	121000006
28	Clip	136010004	64	Austauscher zum Filter	113170021
29	Klemmenblöcke	133250005	65	Elektrischer Kastendeckel	108050017
30	Stecker des Kabels	110000008	66	Verdrahtungskanal	136020003
31	Anschlusskasten	108010018	67	Inverter-Leiterplatte	117100016-V1.5
32	Wasserdichte Controller-Box	113712007	68	Elektrische Box	108110031
33	Regler	117020150	69	Magnetring	117240002
34	Kollektive Montage	113050093	70	Magnetring	117240003
35	Verteilerbaugruppe	113040092	71	Modbus-Modul	117010095
36	Rückwand	133090027

Modell: ELYO SMART NN 20

9. Explosionszeichnung und Wartung

Modell:ELYO SMART NN 20

NO	Teilename	68774	NO	Teilename	68774
1	Obere Abdeckung	133260001	37	Rückwand	133260002
2	Umgebungstemparatur. Sensor	117110020	38	EEV	119000021
3	Umgebungstemparatur.	133020010	39	Flüssigkeitsvorratsbehälter zu EEV	113120019
4	Rückgrill	108560014	40	Austauscher zu filte	113170032
5	Verdampfer	103000204	41	4-Wege-Ventil	121000009
6	Rohrklemme für	113190001	42	Austauscher zum Filter	113010171
7	Temperatursensor-Mantelrohr		43	Abgastemperatursensor TH3	117110021
8	Rohrtemp. Sensor TH2	117110004	44	Hochdruckschalter	116000068
9	Isolierplatte	108560010	45	Saugventil	120000026
10	Reaktor	117230002	46	Gasrückführleitung	113020259
11	Oberrahmen	108560002	47	Niederdruckschalter	116000074
12	Säule	108560003	48	Niederdruckschalter	116000073
13	Linke Seitenwand	133260005	49	Filter zu Flüssigkeitsspeicher	113130002
14	Lüftermotorhalterung	108560011	50	4-Wege-Ventil zu Sammelrohr	113060096
15	Lüftermotor	112000031	51	Flüssigkeitsvorratsbehälter	105000004
16	Ventilatorflügel	132000023	52	4-Wege-Ventil zum Austauscher	113030093
17	Frontblende	133260003	53	EEV zur Verteilerleitung	113080056
18	Kühlergrill	1081700171	54	Wasseranschluss-Sets	113900082
19	Bodenwanne	108560009	55	Roter Gummiring	133020012
20	Kompressor	101000150	56	Gummiring am Wasseranschluss	133020026
21	Flüssigkeitsvorratsbehälter	105000004	57	Wasserstromschalter	112100021-1
22	Kompressor-Heizband	142000076	58	Siegelring	116000001-2
23	Kompressor Dämpfungsfüße	142000076	59	Wasser aus Temp. Sensor TH5	117110011
24	Klemmenkasten	108010065	60	Temperatursensor-Clip des	108010025
25	Rechte Seitenwand	133260004	61	Titan-Wärmetauscher	102040555
26	5-Bit-Terminal	115000004	62	Wasseranschluss-Sets	113900082
27	Clip	136010004	63	Blauer Gummiring	133020011
28	Druckanzeige	110800001	64	Wasser in Temp. Sensor TH6	117110012
29	Klemmenblöcke	133250005	65	Ablassschraube	150000110
30	Anschlusskasten	108010018	66	Elektrischer Kastendeckel	108540006
31	Stecker des Kabels	110000008	67	Verdrahtungskanal	136020003
32	Regler	117020150	68	Inverter-Leiterplatte	117100015-V1.5
33	Wasserdichte Controller-Box	113712007	69	Elektrische Box	108560012
34	Verteilerbaugruppe	113040094	70	Magnetring	117240002
35	B Typ Gummi Befestigungsblock	136020005	71	Magnetring	117240003
36	Kollektive Montage	113050095	72	Modbus-Modul	117010095

9. Explosionszeichnung und Wartung

Modell: ELYO SMART NN 25/25T/30/30T

9. Explosionszeichnung und Wartung

Modell: ELYO SMART NN 25/30

NO	Teilename	68775/68850	NO	Teilename	68775/68850
1	Obere Abdeckung	1331000011	41	Rückwand	133250023
2	Umgebungstemparatur.	117110020	42	Wasseranschluss-Sets	113900082
3	Umgebungstemparatur.	133020010	43	Roter Gummiring	133020012
4	Rückgrill	108550007	44	Gummiring am	133020026
5	Verdampfer	103000207/10300020	45	Wasserstromschalter	112100021-1
6	Rohrklemme für	113190001	46	Wasser aus Temp. Sensor TH	117110011
7	Temperatursensor-Mantelroh	113190001	47	Siegelring	116000001-2
8	Rohrtemp. Sensor TH2	117110004	48	Temperatursensor-Clip des	108010025
9	Isolierplatte	108120036	49	Titan-Wärmetauscher	102040503
10	Reaktor	117230001	50	Wasseranschluss-Sets	113900082
11	Säule	108120035	51	Blauer Gummiring	133020011
12	Oberrahmen	108120034	52	Wasser in Temp. Sensor TH	117110012
13	Lüftermotorhalterung	108120037	53	Ablassschraube	150000110
14	Lüftermotor	112000031	54	Austauscher zum Filter	113170028
15	Lüftermotorabdeckung	108010024	55	EEV	119000022
16	Ventilatorflügel	132000015	56	EEV zur Verteilerleitung	113080055
17	Linke Seitenwand	133250024	57	Flüssigkeitsvorratsbehälter zu	113120020
18	Frontblende	1332500011	58	4-Wege-Ventil zum	113030087
19	Kühlergrill	108010014	59	Abgastemperatursensor TH3	117110021
20	Säule	108550009	60	Hochdruckschalter	116000068
21	Bodenwanne	108550005	61	4-Wege-Ventil	121000009
22	Kompressor	101000122	62	Auspuff	113010158
23	Gummiblock	136020005	63	Saugventil	120000023
24	Kompressor-Heizband	142000077	64	Niederdruckschalter	116000074
25	Flüssigkeitsvorratsbehälter	105000008	65	Niederdruckschalter	116000073
26	Griffsäule	108550006	66	Gasrückführleitung	113020245
27	Klemmenkasten	108010065	67	4-Wege-Ventil zu Sammelroh	113060083
28	Stecker des Kabels	110000008	68	Filter zu Flüssigkeitsspeicher	113130015
29	Rechte Seitenwand	133250022	69	Filter	120000066
30	Druckanzeige	110800001	70	Elektrischer Kastendeckel	108120040
31	3-Bit-Terminal für Elektrizität	115000025	71	Treiberplatine	117140002
32	Clip	136010004	72	Elektrische Box	108120038
33	Klemmenblöcke	1332500053	73	Skalierungsbrett	108120039
34	Terminal-Säule	108550006	74	Filterplatte	117260001
35	3-Bit-Anschluss für	115000027	75	Leiterplatte	117250001-V1.
36	Wasserdichte Controller-Box	113712007	76	Magnetring	117240002
37	Regler	117020150	77	Magnetring	117240003
38	Anschlusskasten	108010018	78	Modbus-Modul	117010095
39	Verteileranordnung	113040101	79	Relais	142000038

9. Explosionszeichnung und Wartung

Modell: ELYO SMART NN 25T/30T

NO	Teilename	68776/68851	NO	Teilename	68776/68851
1	Obere Abdeckung	1331000011	41	Rückwand	133250023
2	Umgebungstemparatur. Sensor	117110020	42	Wasseranschluss-Sets	102040503
3	Umgebungstemparatur.	133020010	43	Roter Gummiring	133020012
4	Rückgrill	108550007	44	Gummiring am Wasseranschluss	133020026
5	Verdampfer	103000207/103000208	45	Wasserstromschalter	112100021-1
6	Rohrklemme für	113190001	46	Wasser aus Temp. Sensor TH5	117110011
7	Temperatursensor-Mantelrohr	113190001	47	Siegelring	116000001-2
8	Rohrtemp. Sensor TH2	117110004	48	Temperatursensor-Clip des	108010025
9	Isolierplatte	108120036	49	Titan-Wärmetauscher	102040503
10	Reaktor	117230001	50	Wasseranschluss-Sets	102040503
11	Säule	108120035	51	Blauer Gummiring	133020011
12	Oberrahmen	108120034	52	Wasser in Temp. Sensor TH6	117110012
13	Lüftermotorhalterung	108120037	53	Ablassschraube	150000110
14	Lüftermotor	112000031	54	Austauscher zum Filter	113170028
15	Lüftermotorabdeckung	108010024	55	EEV	119000022
16	Ventilatorflügel	132000015	56	EEV zur Verteilerleitung	113080055
17	Linke Seitenwand	133250024	57	Flüssigkeitsvorratsbehälter zu	113120020
18	Frontblende	1332500011	58	4-Wege-Ventil zum Austauscher	113030087
19	Kühlergrill	108010014	59	Abgastemperatursensor TH3	117110021
20	Säule	108550009	60	Hochdruckschalter	116000068
21	Bodenwanne	108550005	61	4-Wege-Ventil	121000009
22	Kompressor	101000122	62	Auspuff	113010158
23	Gummiblock	136020005	63	Saugventil	120000023
24	Kompressor-Heizband	142000077	64	Niederdruckschalter	116000074
25	Flüssigkeitsvorratsbehälter	105000008	65	Niederdruckschalter	116000073
26	Griffsäule	108550006	66	Gasrückführleitung	113020245
27	Klemmenkasten	108010065	67	4-Wege-Ventil zu Sammelrohr	113060083
28	Stecker des Kabels	110000008	68	Filter zu Flüssigkeitsspeicher	113130015
29	Rechte Seitenwand	133250022	69	Filter	120000066
30	Druckanzeige	110800001	70	Elektrischer Kastendeckel	108120040
31	B-Bit-Terminal für Elektrizität	115000025	71	Treiberplatine	117140003
32	Clip	136010004	72	Elektrische Box	108120038
33	Klemmenblöcke	1332500053	73	Skalierungsbrett	108120039
34	Terminal-Säule	108550006	74	Filterplatte	117260002
35	B-Bit-Anschluss für	115000027	75	Leiterplatte	117250001-V1.5
36	Wasserdichte Controller-Box	113712007	76	Magnetring	117240002
37	Regler	117020150	77	Magnetring	117240003
38	Anschlusskasten	108010018	78	Modbus-Modul	117010095
39	Verteileranordnung	113040101	79	Relais	142000038
40	Kollektive Montage	113050109

9. Explosionszeichnung und Wartung

9.3 Wartung

1) Sie sollten das Wasserzufuhrsystem regelmäßig überprüfen, um zu vermeiden dass Luft in das System eindringt und geringe Wasserflussmenge verursacht, denn das würde die Leistung und Zuverlässigkeit der HP-Einheit reduzieren.
2) Reinigen Sie ihr Becken und Filtersystem regelmäßig um Schäden an der Einheit durch verschmutzte Filter zu vermeiden.
3) Sie sollten das Wasser am Boden der Wasserpumpe auslassen, wenn die HP-Einheit für längere Zeit unbenutzt bleiben soll (besonders im Winter).
4) Ansonsten sollten überprüfen ob die Einheit mit Wasser gefüllt ist, bevor Sie sie starten.
5) Nachdem die Einheit für die Winterseason ausgerüstet wurde, sollte sie mit einer speziellen Winterdecke abgedeckt werden.
6) Wärend die Einheit läuft ist es normal wenn ein wenig Wasser darunter ausläuft.
