Elyo Smart NN - Piscine ASTRALPOOL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Chauffage pour piscine
Puissance	Évaluée en kW, adaptée à la taille de la piscine
Source d'énergie	Électrique
Température de fonctionnement	Jusqu'à 28°C
Dimensions	Compact, adapté pour une installation facile
Utilisation	Idéal pour le chauffage de piscines résidentielles
Installation	Doit être installé par un professionnel
Maintenance	Vérification régulière des connexions électriques et de l'état général
Sécurité	Conforme aux normes de sécurité en vigueur
Garantie	Durée de garantie standard à vérifier auprès du fournisseur
Accessoires inclus	Peut inclure des éléments de montage et de connexion
Informations supplémentaires	Consulter le manuel d'utilisation pour des détails spécifiques

FOIRE AUX QUESTIONS - Elyo Smart NN ASTRALPOOL

Comment installer l'ASTRALPOOL Elyo Smart NN ?

Pour installer l'ASTRALPOOL Elyo Smart NN, commencez par placer l'appareil sur une surface plane et stable à proximité de la piscine. Suivez ensuite les instructions fournies dans le manuel d'utilisation pour le raccordement électrique et l'intégration au système de filtration de la piscine.

Quelle est la consommation électrique de l'ASTRALPOOL Elyo Smart NN ?

L'ASTRALPOOL Elyo Smart NN a une consommation électrique moyenne de 60 W. Assurez-vous que votre circuit électrique est adapté à cette charge.

L'ASTRALPOOL Elyo Smart NN est-il compatible avec toutes les piscines ?

L'ASTRALPOOL Elyo Smart NN est conçu pour être utilisé avec des piscines de différentes tailles, mais il est recommandé de vérifier les spécifications de compatibilité dans le manuel pour votre type de piscine.

Comment nettoyer l'ASTRALPOOL Elyo Smart NN ?

Pour nettoyer l'ASTRALPOOL Elyo Smart NN, débranchez l'appareil et utilisez un chiffon doux et humide pour essuyer la surface. Évitez d'utiliser des produits abrasifs qui pourraient endommager l'appareil.

Que faire si l'ASTRALPOOL Elyo Smart NN ne s'allume pas ?

Si l'appareil ne s'allume pas, vérifiez d'abord si le cordon d'alimentation est correctement branché et si la prise fonctionne. Si le problème persiste, consultez le service client d'ASTRALPOOL pour un diagnostic plus approfondi.

Est-ce que l'ASTRALPOOL Elyo Smart NN fonctionne avec un système de filtration à sable ?

Oui, l'ASTRALPOOL Elyo Smart NN est compatible avec les systèmes de filtration à sable. Assurez-vous de suivre les instructions spécifiques pour le raccordement.

Quelle est la garantie de l'ASTRALPOOL Elyo Smart NN ?

L'ASTRALPOOL Elyo Smart NN est généralement accompagné d'une garantie de 2 ans. Pour plus de détails, consultez le certificat de garantie inclus avec l'appareil.

L'ASTRALPOOL Elyo Smart NN est-il silencieux ?

L'ASTRALPOOL Elyo Smart NN est conçu pour fonctionner de manière silencieuse, mais un léger bruit peut être entendu lors de son fonctionnement. Cela est normal.

Comment puis-je programmer l'ASTRALPOOL Elyo Smart NN ?

Pour programmer l'ASTRALPOOL Elyo Smart NN, utilisez l'interface de contrôle intégrée. Suivez les instructions du manuel pour définir les horaires et les cycles de nettoyage.

MODE D'EMPLOI Elyo Smart NN ASTRALPOOL

Règlement (UE) n° 517/2014 du 16/04/14 relatif aux gaz à effet de serre fluorés et abrogeant le règlement (CE) n° 842/2006

Contrôles d'étanchéité

1. Les exploitants d'équipements qui contiennent des gaz à effet de serre fluorés dans des quantités supérieures ou égales à 5 tonnes équivalent GO veillent à ce que ces équipements fassent l'objet de contrôles d'étanchéité.
2. Au 1 janvier 2017 les contrôles d'étanchéité sont à effectuer au moins tous les douze mois, pour les équipements dans des quantités supérieures ou égales à 5 tonnes équivalent mais inférieures à 50 tonnes équivalent €0

Tableau des équivalences CO

1. Charge en kg et Tonnes équivalant _2 CO

Charge et Tonnes équivalant CO2	Fréquence du contrôle
De 2 à 30 kg de charge soit de 5 à 50 Tonne	Tous les ans

Pour le Gaz R 410a, 2.39kg équivalences à 5 tonnes de CO2 donc devoir de vérifier tous les ans.

1. L'exploitant veille à ce que le personnel concerné ait obtenu la certification nécessaire, qui implique une connaissance appropriée des règlements et des normes applicables ainsi que la compétence nécessaire en termes de prévention d'émission, de récupération des gaz à effet de serre fluorés, de manipulation sans danger pour les contrôles d'étanchéité de l'équipement.

Tenue de registres

1. Les exploitants d'équipements qui doivent faire l'objet d'un contrôle d'étanchéité établissent et tiennent à jour, pour chaque pièce de ces équipements, des registres dans lesquels ils consignent les informations suivantes :

a) La quantité et le type de gaz à effet de serre fluorés installées;
b) Les quantités de gaz ajoutées pendant l'installation, la maintenance ou l'entretien ou à cause d'une fuite;
c) La quantité de gaz installés qui a été éventuellement recyclée ou régénérée, y compris le nom et l'adresse de l'installation de recyclage ou de régénération et, le cas échéant, le numéro de certificat;
d) La quantité de gaz récupérée;
e) L'identité de l'entreprise qui a assuré l'installation, l'entretien, la maintenance et, le cas échéant, la réparation ou la mise hors service de l'équipement, y compris, le cas échéant, le numéro de son certificat;
f) Les dates et les résultats des contrôles effectués;
g) Si l'équipement a été mis hors service, les mesures prises pour récupérer et éliminer les gaz.

1. Les exploitants conservent les registres visés audit paragraphe pendant au moins cinq ans, les entreprises exécutant les activités pour le compte des exploitants conservent des copies des registres visés au paragraphe 1 pendant au moins cinq ans.

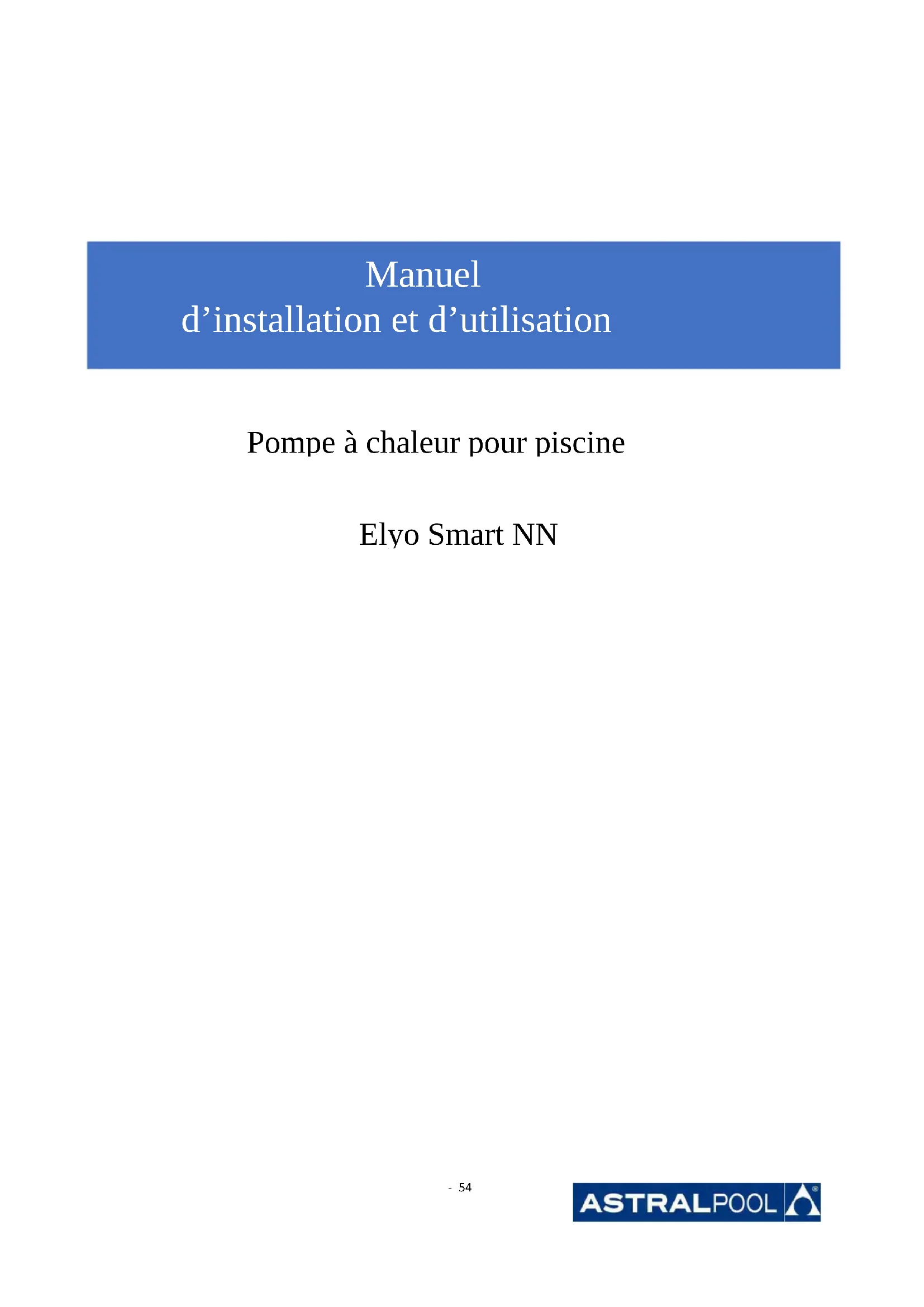

Manuel d’installation et d’utilisation

Pompe à chaleur pour piscine

Elyo Smart NN

SOMMAIRE

1. Descriptif
2. Conditions de transport
3. Caractéristiques Techniques
4. Accessoires et options
5. Installation et connexion

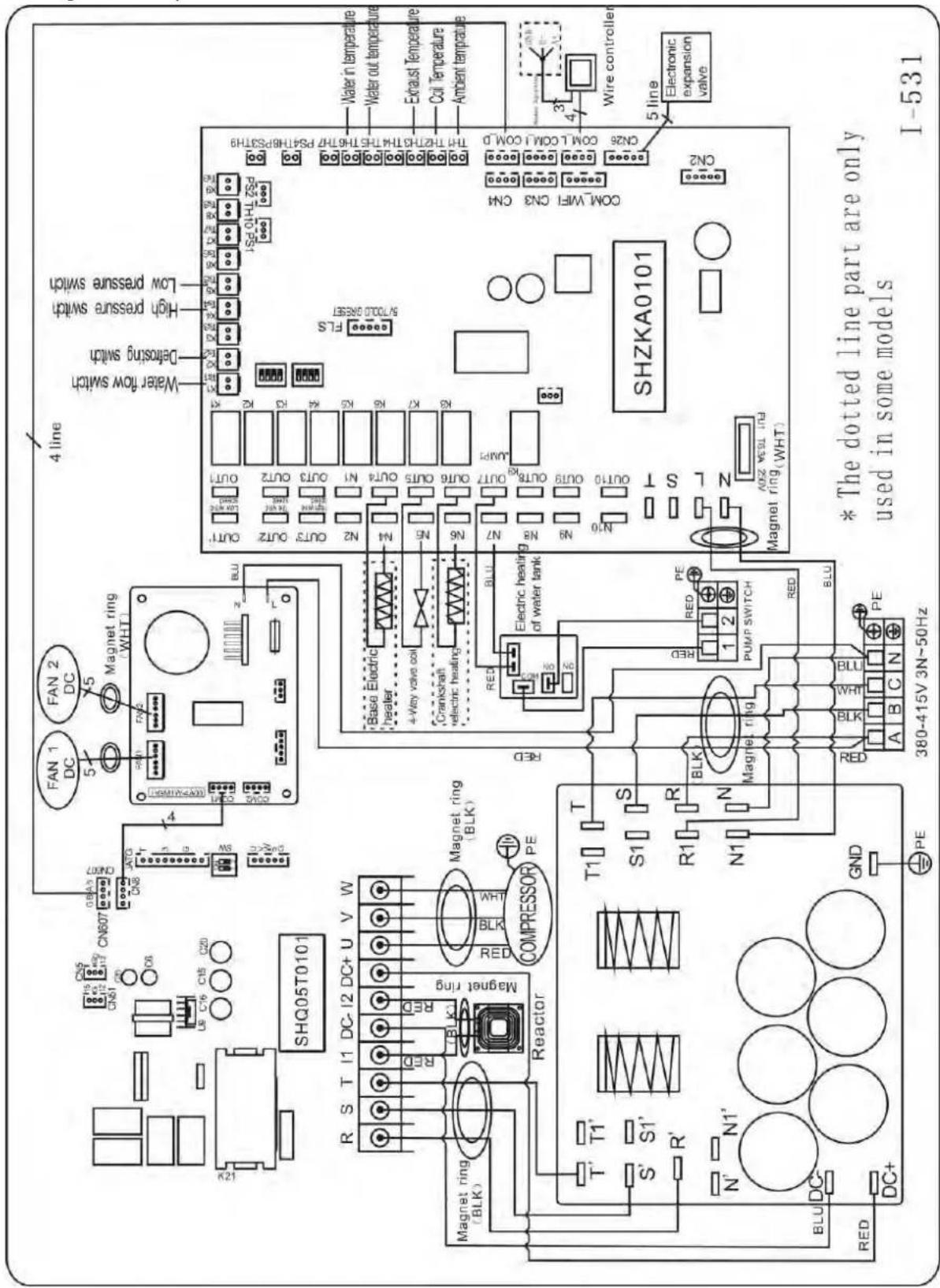

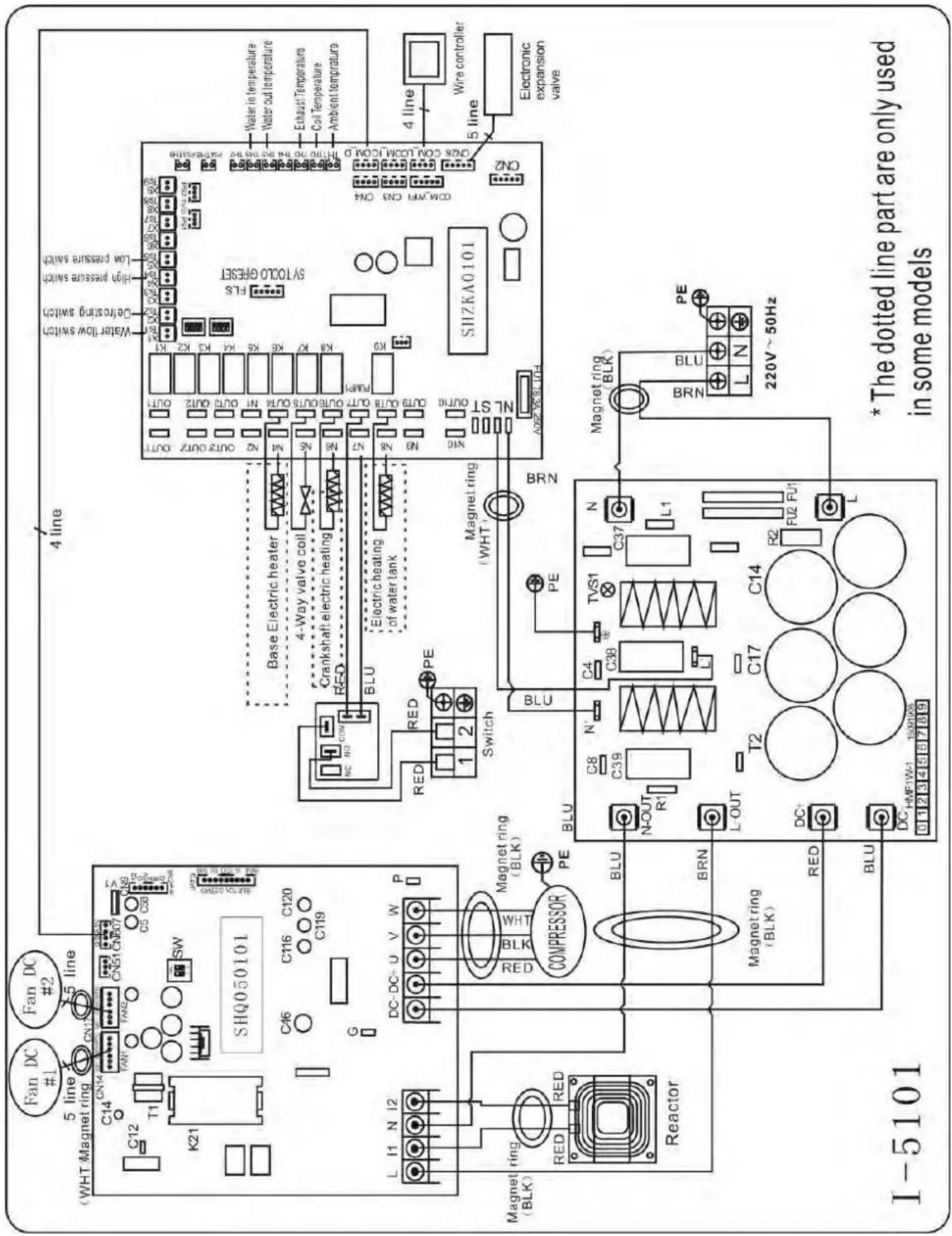

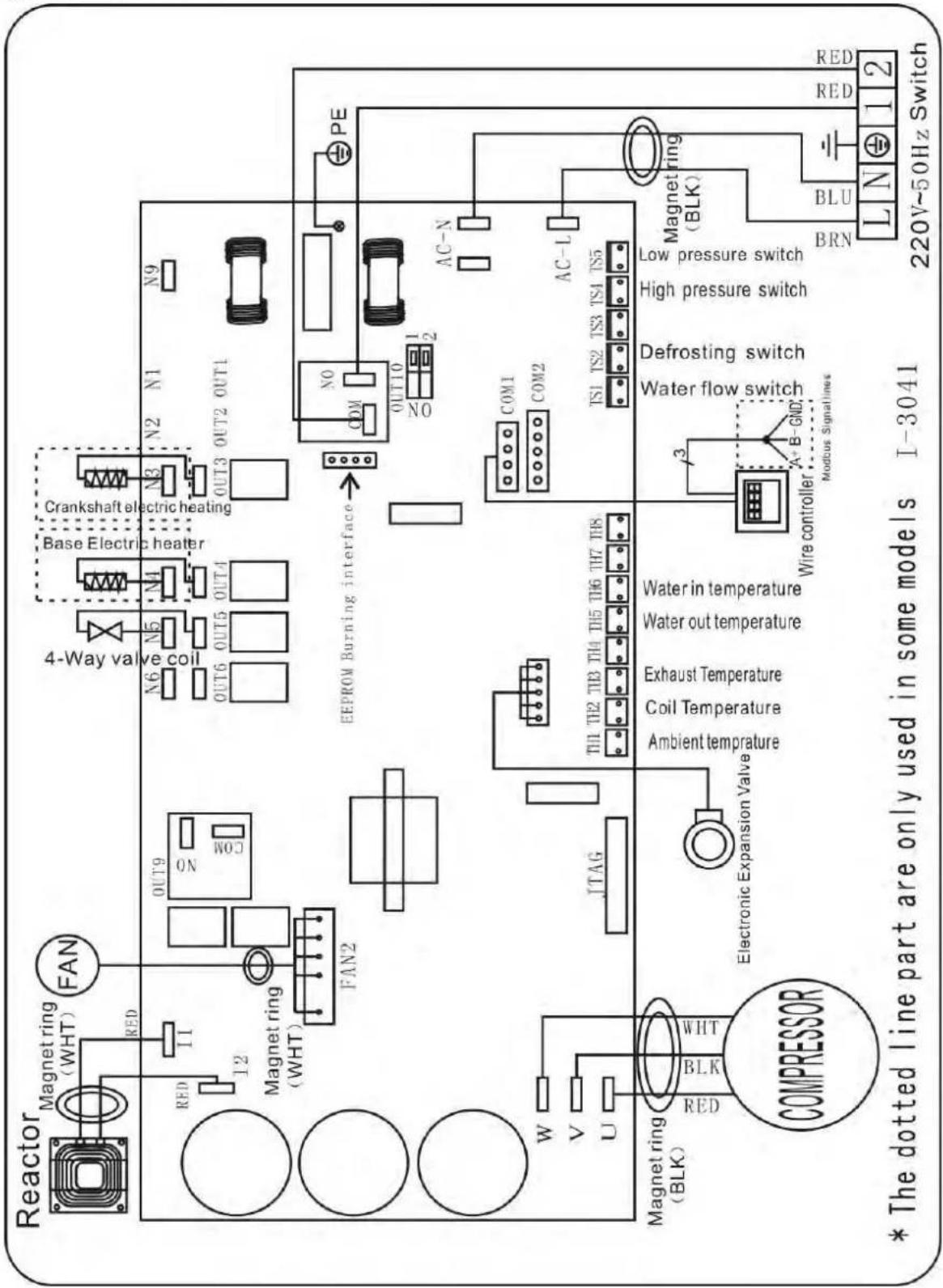

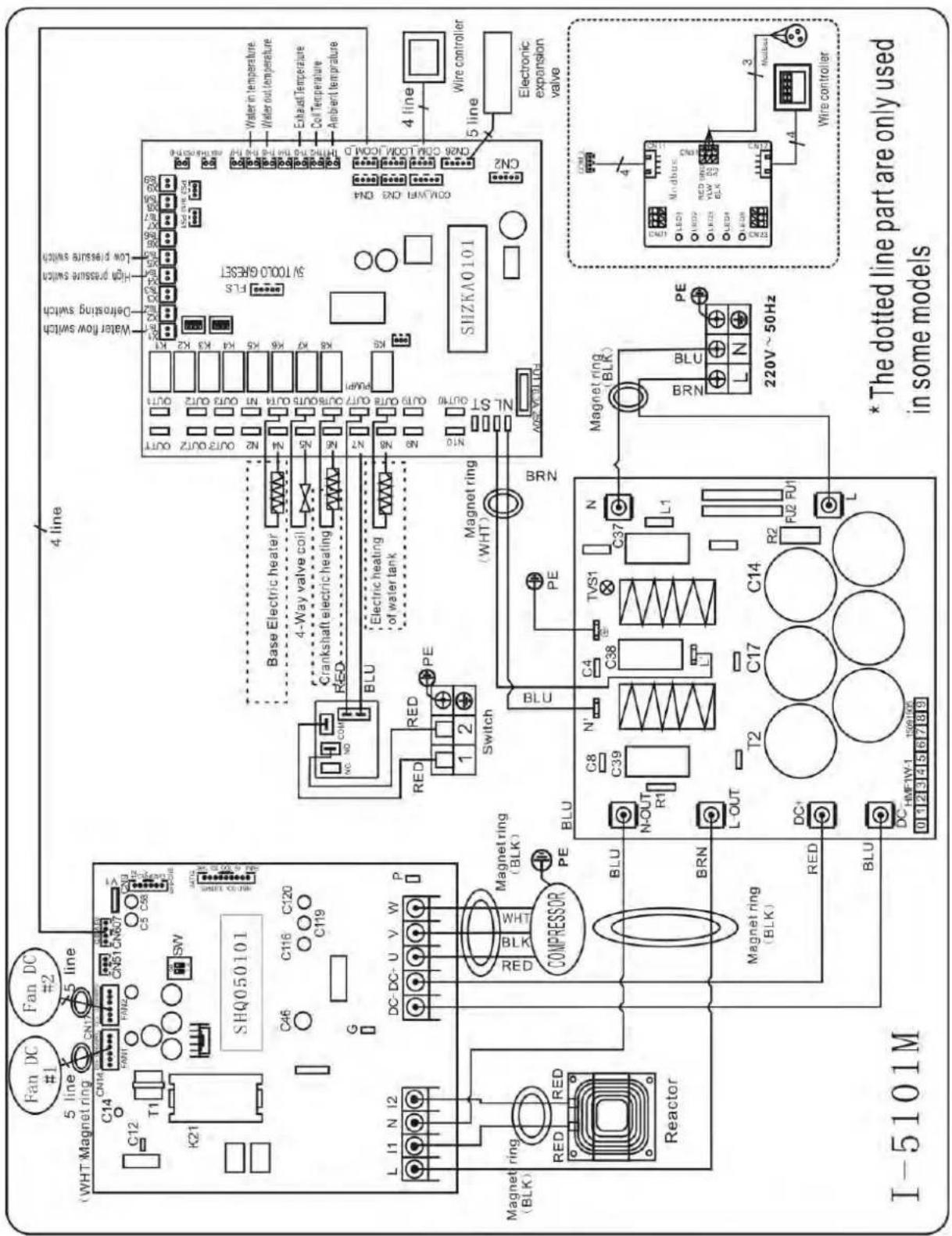

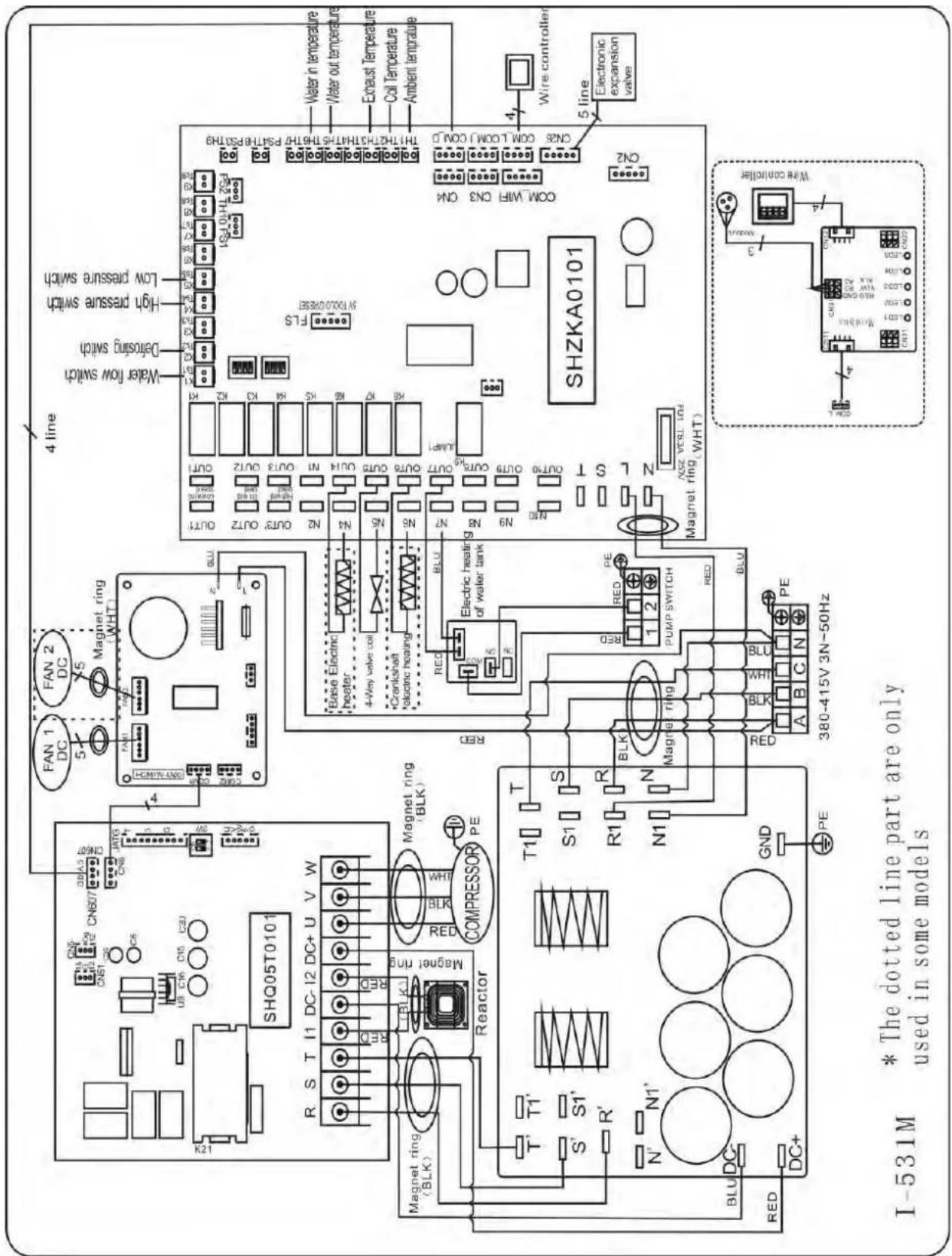

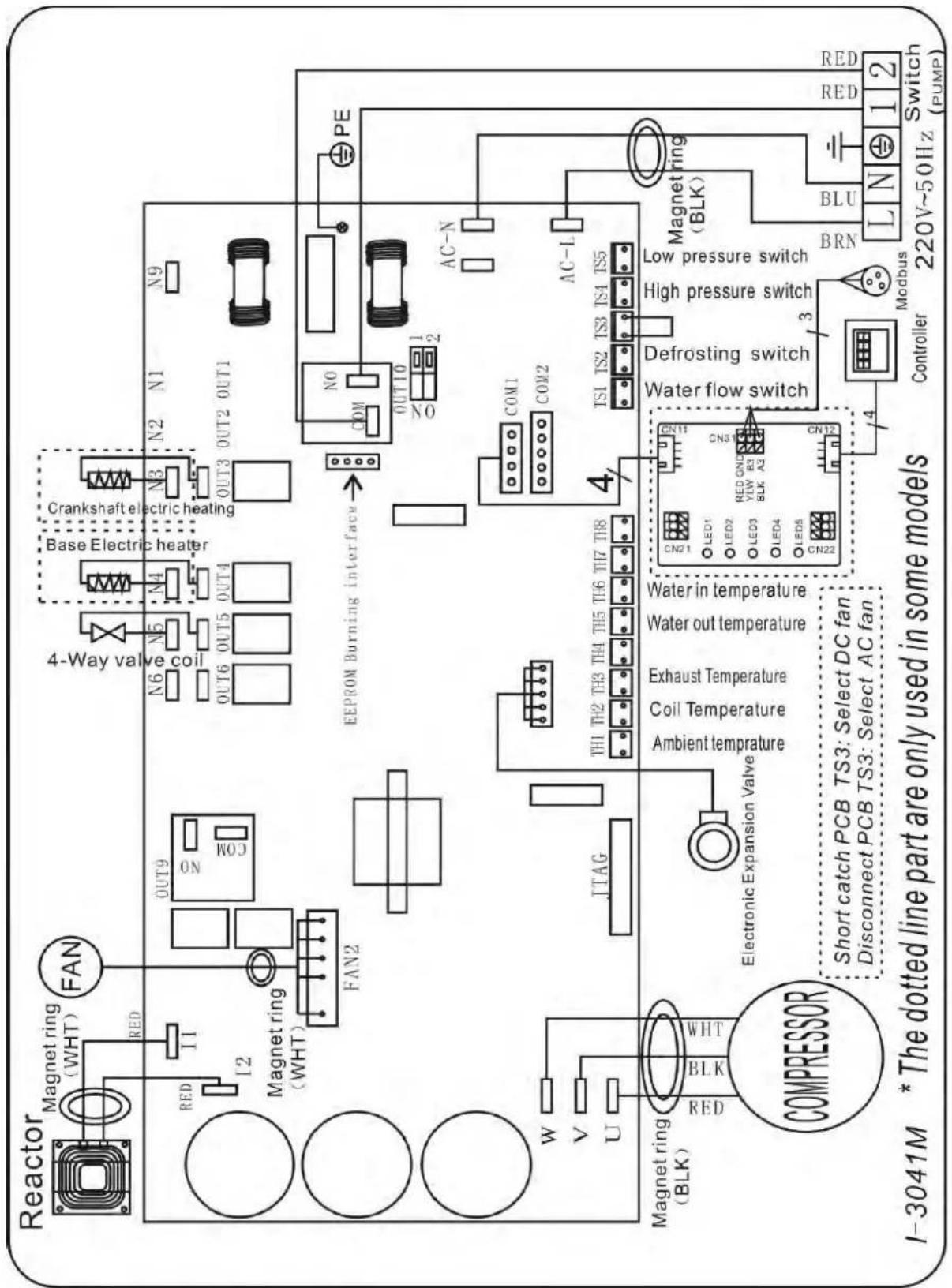

6. Câblage électrique
7. Mise en service initiale de l'unité
8. Guide de dépannage

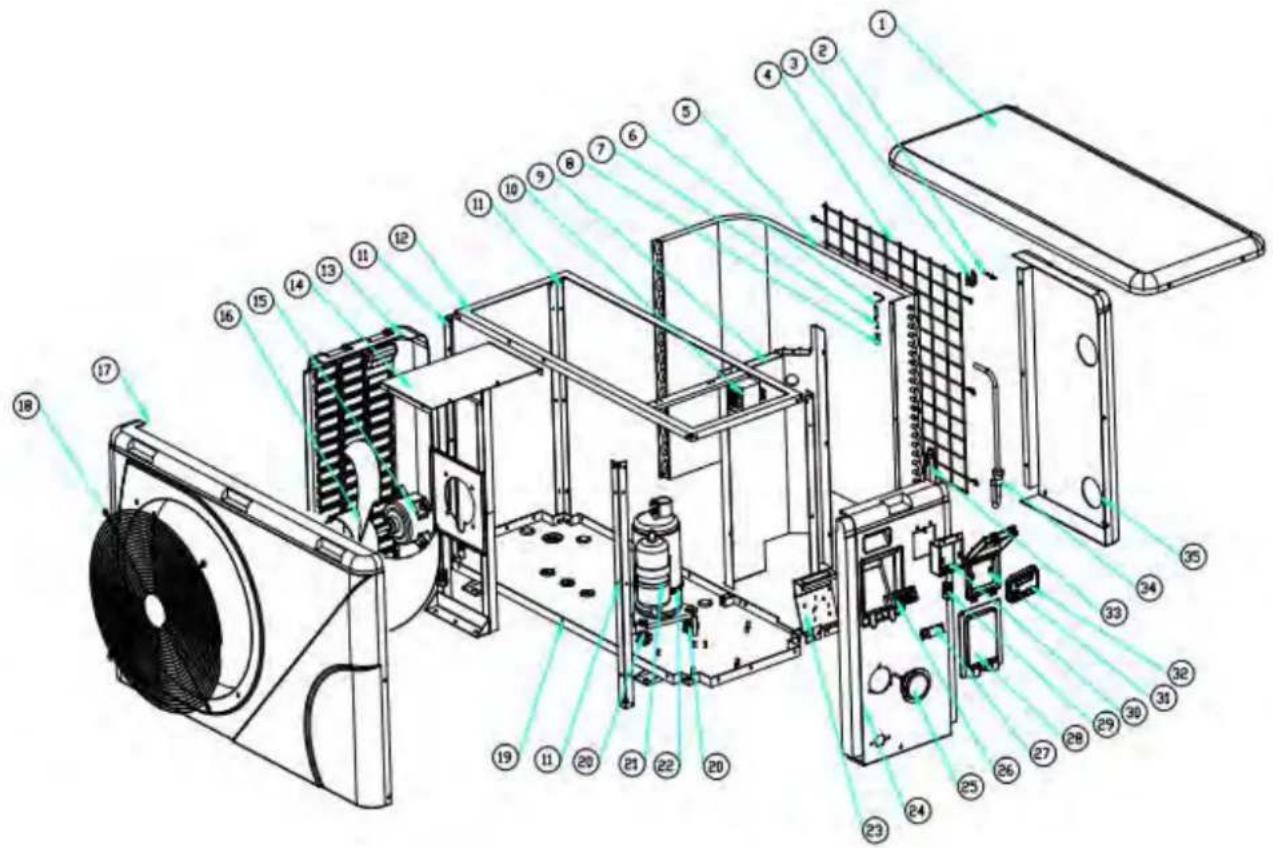

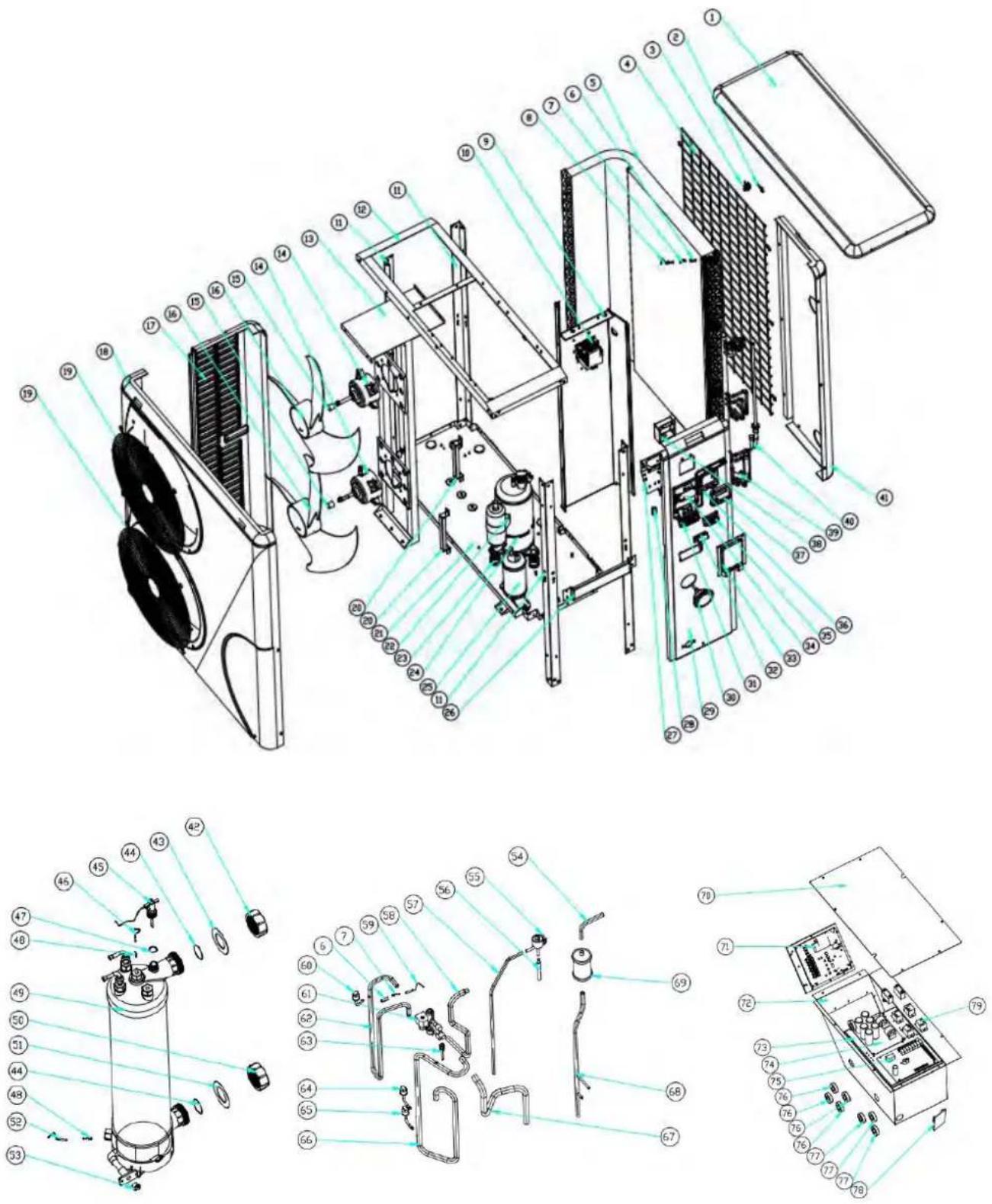

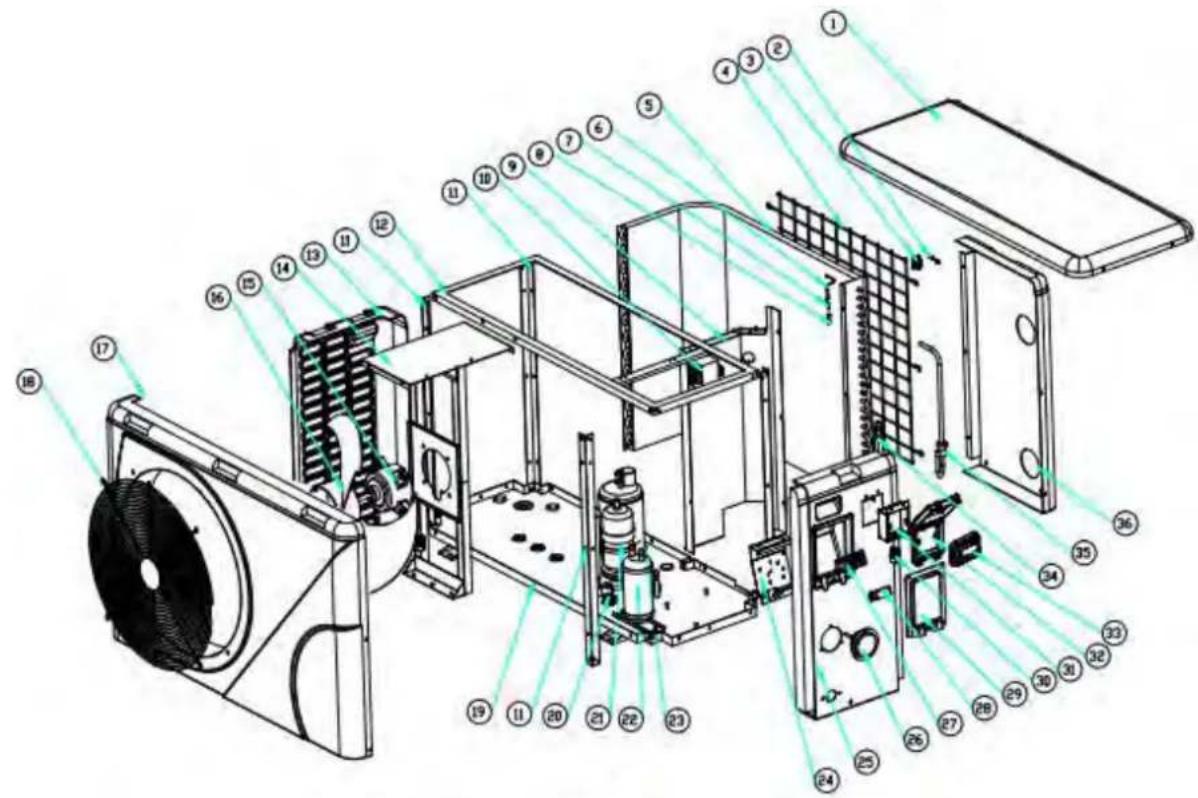

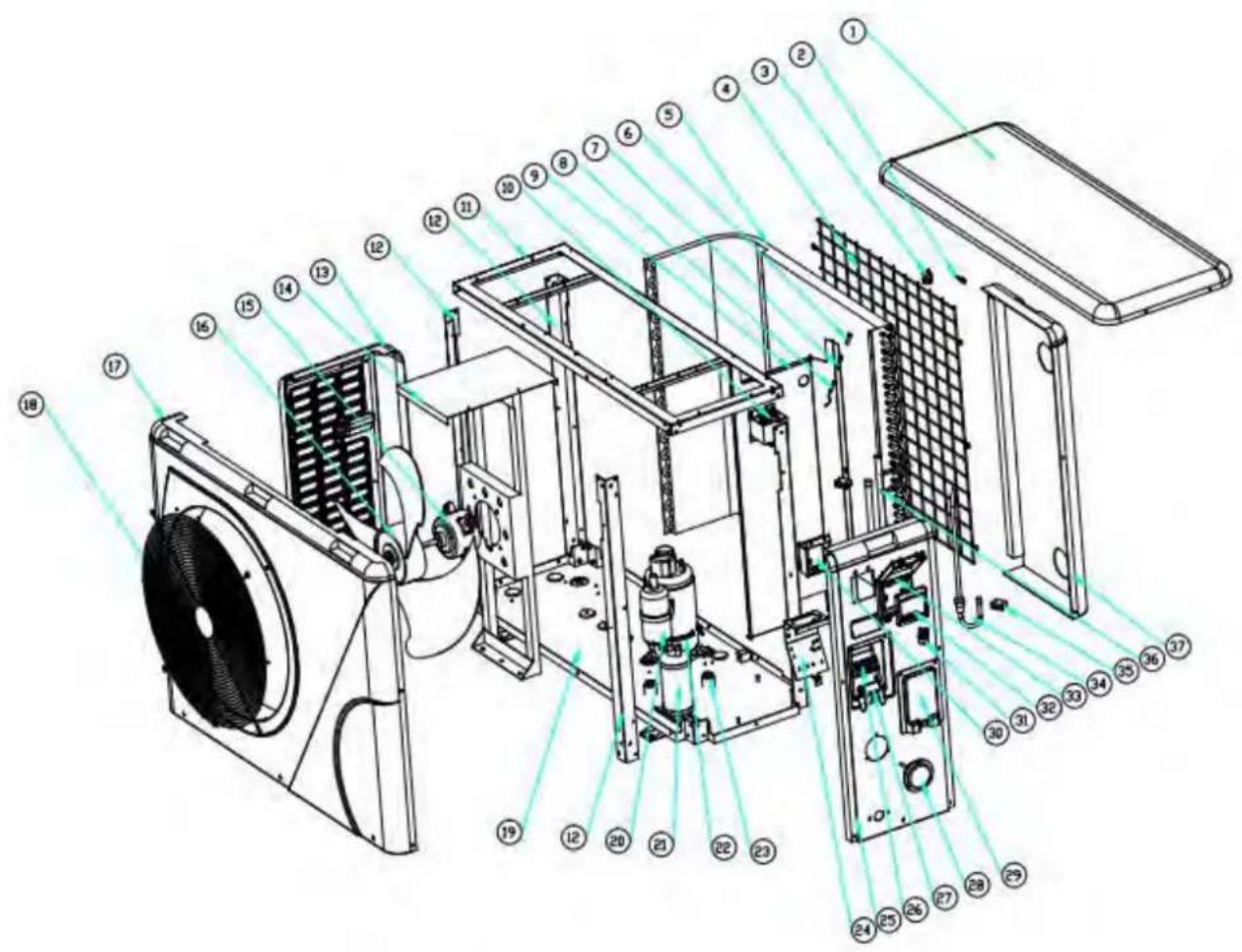

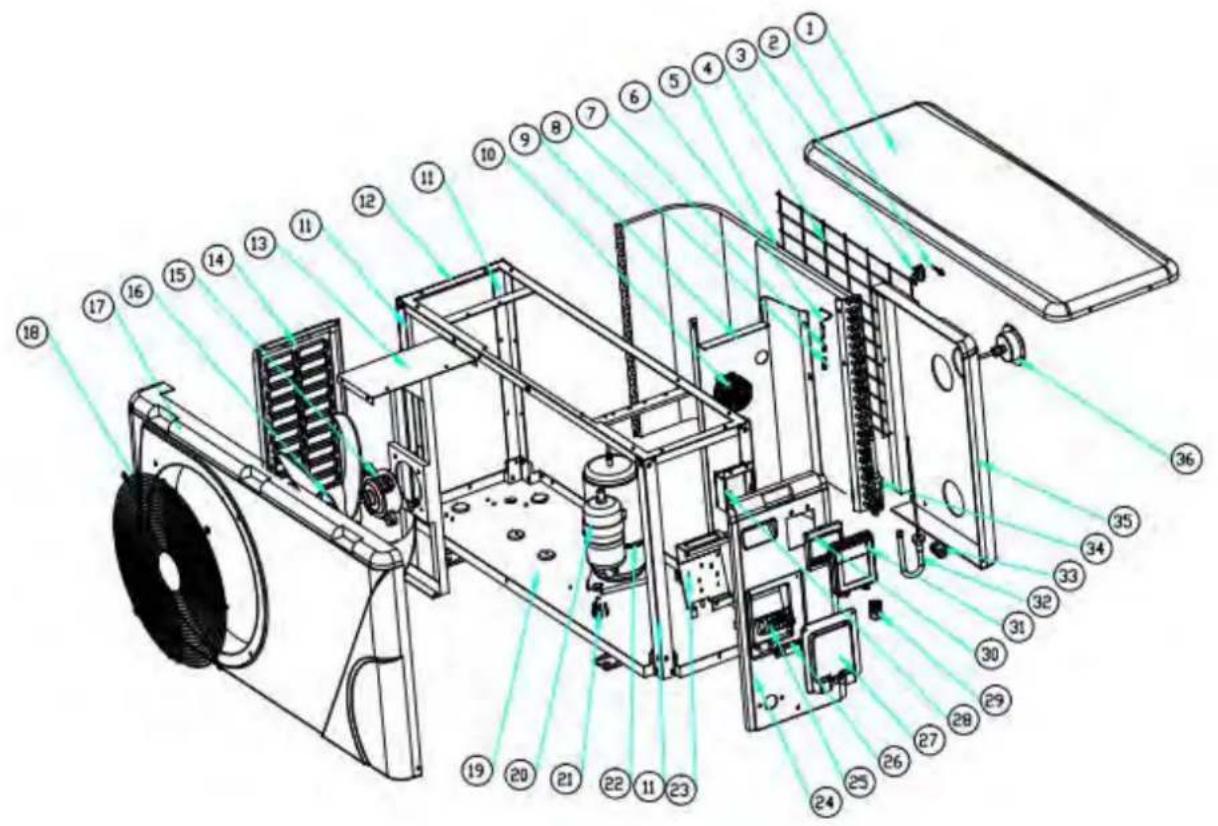

9. Schéma éclaté et entretien

Nous vous remercions d'avoir choisi la pompe à chaleur de piscine Elyo Smart NN pour votre piscine. Elle va chauffer l'eau de votre piscine et la maintenir à une température constante lorsque la tempéra ambiante varie de -12 à 43°C.

Nous avons accordé notre plus grande attention à la réalisation de ce manuel afin que vous puissiez mettre en œuvre votre pompe à chaleur dans de bonnes conditions. Malgré cela, si vous avez besoin d'aide, notre service technique, se tient à votre disposition.

ATTENTION : Ce manuel contient toutes les informations nécessaires à l'utilisation et à

l'installation de votre pompe à chaleur.

L'installateur doit lire le manuel et suivre attentivement les instructions d'utilisation, de mise en œuvre et de sécurité du produit.

L'installateur est responsable de l'installation de l'appareil, du respect des instructions du fabricant et de la réglementation en vigueur. Le non-respect de ce manuel implique l'exclusion de toute garantie.

Le fabricant décline toute responsabilité des dommages occasionnés aux personnes, objets et des erreurs dues à l'installation dans de mauvaises conditions.

Toute utilisation à des fins non conformes à celles qui sont à l'origine de sa fabrication sera considérée comme dangereuse.

ALERTE

* Vous devez vidanger l'eau de pompe à chaleur pour empêcher les dommages du gel au cour l'hiver ou pendant une longue période d'inactivité.
* Coupez systématiquement l'alimentation électrique lorsque vous intervenez et/ ou ouvrez l'unité.
* Bien protéger le contrôleur de l'humidité avec le couvercle d'isolation. Si vous le déportez, ve à bien l'installer dans un endroit adéquat.

1. Descriptif

1.1 Composition du colis

Pour la mise en œuvre, vous trouverez avec votre pompe à chaleur ELYO SMART NN les composants suivants :

• Raccords hydrauliques sortie / entrée en 50 mm (Qté : 2)
• Manuel d'installation et d'utilisation
• Raccords d'évacuation des condensats
• Câble de 10 mètres pour déporter la commande
• Capot de protection pour la protection de la commande déportée
• Housse pour l'hivernage
• Patins anti-vibration (Qté : 4)

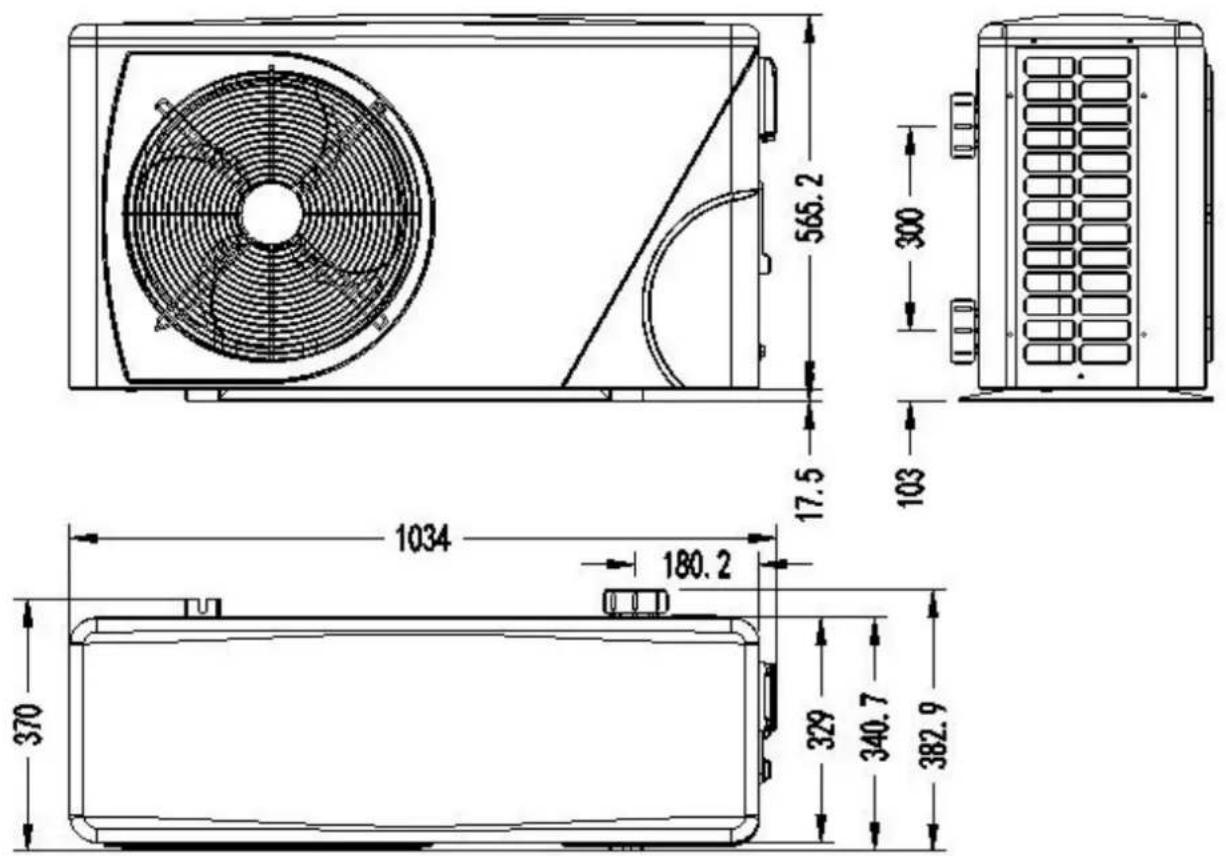

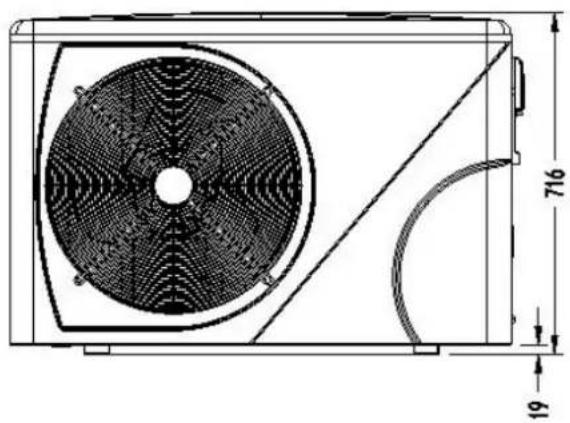

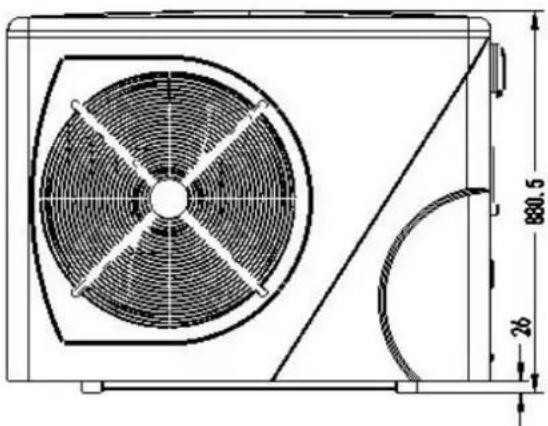

1.2 Dimension

Modèle : Elyo Smart NN 06 / 09

565.2 300 17.5 103 1034 180.2 370 329 340.7 382.9

1. Descriptif

Modèles : Elyo Smart NN 12 / 16

Modèles : Elyo Smart NN 20

2.1 Consignes de livraison du colis

Pour le transport, la pompe à chaleur est fixée en usine sur une palette et protégée par un cart Afin d'éviter les dommages, la pompe à chaleur doit être transportée emballée sur sa palette.

Même si le transport est à la charge du fournisseur, tout matériel peut être endommagé lors de s'acheminement chez le client et il est de la responsabilité du destinataire de s'assurer de la confond de la livraison. Le destinataire doit émettre des réserves écrites à la réception sur le bordereau de livraison du transporteur s'il constate des dégradations de l'emballage. NE PAS OUBLIER DE CONFIRMER PAR LETTRE RECOMMANDEE AU TRANSPORTEUR SOUS 48 HEURES.

2.2 Consignes de stockage

Une pompe à chaleur doit être stockée et déplacée en position verticale dans son emballage d'origine. Si ce n'est pas le cas, elle ne peut être mise en œuvre immédiatement. Un délai minin 24 heures sera nécessaire avant de mettre le produit sous tension.

INTERDICTION

2.3 Consignes lors du transfert de la pompe à chaleur vers son emplacement final Lors du déballage du produit et du transfert de sa palette d'origine vers son emplacement final, il faut maintenir la pompe à chaleur en position verticale. Les raccords hydrauliques ne sont pas là pour as: la fonction de poignée de levage, bien au contraire : solliciter de tout le poids de la pompe les sorties et entrée des raccordements hydrauliques peut endommager définitivement le produit. Le fabricant ne pourrait alors être tenu responsable en cas de cas

3. Caractéristiques techniques

Pompe à chaleur pour piscine Elyo Smart NN CE Standard, R410A, chauffage et refroidissement.

Modes		Elyo Smart NN 06	Elyo Smart NN 09	Elyo Smart NN 12	Elyo Smart NN 16	Elyo Smart NN 20
Modes		68769	68770	68771	68772	68774
* Puissance de chauffage Air 26°C / Eau 26°C / Humidité 80%
Chauffage	kW	6.1-2.1	9.2-2.3	12.5-2.9	16-3.8	19-4.7
Consommation d'énergie	kW	1.097-0.16	1.59-0.18	2.02-0.22	2.66-0.3	3.4-0.37
C.O.P.		13-5.6	13-5.8	13-6.2	12.6-6	12.5-5.6
* Puissance de chauffage Air 15°C / Eau 26°C / Humidité 70%
Chauffage	kW	4.7-2.5	6.8-1.9	9.2-2.2	11.5-3	14.7-3.9
Consommation d'énergie	kW	1.04-0.35	1.51-0.27	2-0.31	2.55-0.39	3.27-0.51
C.O.P.		7.1-4.5	7.1-4.5	7.1-4.6	7-4.5	7-4.5
* Puissance de chauffage Air 5°C / Eau 26°C / Humidité 78%
Chauffage	kW	3.6-1.8	5.0-2.6	7.9-3.3	8.8-4.5	11-5.3
Consommation d'énergie	kW	1.08-0.38	1.5-0.53	2.40-0.69	2.62-0.92	3.28-1.1
C.O.P.		4.8-3.3	4.9-3.3	4.8-3.3	4.9-3.1	4.8-3.4
* Puissance de chauffage Air 0°C / Eau 26°C / Humidité 78%
Chauffage	kW	3.0-1.7	4.2-2.3	6.3-3.0	7.4-4.1	9.3-4.8
Consommation d'énergie	kW	1.08-0.38	1.5-0.53	2.25-0.68	2.62-0.92	3.28-1.1
C.O.P.		4.5-2.8	4.4-2.8	4.4-2.8	4.5-2.8	4.4-2.8
* Données générales
Marque du compresseur		GMCC / TOSHIBA			MITSUBISHI
Alimentation électrique		220-240V/50HZ/1PH
Courant Maximal	A	4.4	6.9	8.5	11.7	16.3
Disjoncteur	A	7	10	13	16	20
Volume de bassin recommandé	m^3	10-25	12-33	15-60	25-85	55-120
Débit d'eau préconisé	m^3/h	2.5	2.8	3.7	4.6	5.0
Type d'échangeur		Echangeur titane avec tube twisté
Diamètre entrée-sortie	mm	50
Type de ventilation		Horizontal
Vitesse de ventilation	RPM	500-850	500-850	500-650	550-850	450-650
Niveau de bruit à 1m	dB(A)	40-50	40-52	40-52	41-54	41-54
Réfrigérant (R410a)	g	800	950	1050	1600	2300
CO2 équivalent	Tonne	1.7	2.0	2.2	3.4	4.9
Poids net	Kg	54	54	68	78	98
Poids brut	Kg	66	66	73	83	113
Dimensions nette	mm	1008*380*577		1050*440*709		1050*450*870
Dimensions d'emballage	mm	1095*430*705		1130*470*850		1140*480*1010

*avec la couverture de piscine Les données ci-dessus sont sujettes à modification sans pr

3. Caractéristiquestechniques

Pompe à chaleur pour piscine Elyo Smart NN CE Standard, R410A, chauffage et refroidissement.

Modes		Elyo Smart NN 25	Elyo Smart NN 25T	Elyo Smart NN 30	Elyo Smart NN 30T
Modes		68775	68776	68850	68851
* Puissance de chauffage Air 26°C / Eau 26°C / Humidité 80%
Chauffage	kW	24-5.9	24-5.9	28.5-6.8	28.5-6.8
Consommation d'énergie	kW	4.28-0.47	4.28-0.47	5.09-0.54	5.09-0.54
C.O.P.		12.5-5.6	12.5-5.6	12.4-5.6	12.4-5.6
* Puissance de chauffage Air 15°C / Eau 26°C / Humidité 70%
Chauffage	kW	18.9-4.7	18.9-4.7	23.2-5.6	23.2-5.6
Consommation d'énergie	kW	4.2-0.61	4.2-0.61	5.16-0.73	5.16-0.73
C.O.P.		7-4.5	7-4.5	7-4.5	7-4.5
* Puissance de chauffage Air 5°C / Eau 26°C / Humidité 78%
Chauffage	kW	14.8-7.4	14.8-7.4	18.1-9.5	18.1-9.5
Consommation d'énergie	kW	4.41-1.53	4.41-1.53	5.38-1.95	5.38-1.95
C.O.P.		4.9-3.4	4.9-3.4	4.9-3.4	4.9-3.4
* Puissance de chauffage Air 0°C / Eau 26°C / Humidité 78%
Chauffage	kW	12-6.7	12-6.7	15.1-8.5	15.1-8.5
Consommation d'énergie	kW	4.29-1.53	4.29-1.53	5.34-1.95	5.34-1.95
C.O.P.		4.4-2.8	4.4-2.8	4.4-2.8	4.4-2.8
* Données générales
Marque du compresseur		MITSUBISHI
Alimentation électrique		220V/50HZ/1PH	380V/50HZ/3PH	220V/50HZ/1PH	380V/50HZ/3PH
Courant Maximal	A	18.9	6.9	22.5	8.2
Disjoncteur	A	26	9	34	13
Volume de bassin recommandé	m^3	65-130	65-130	75-180	75-180
Débit d'eau préconisé	m^3/h	8.0	8.0	10.0	10.0
Type d'échangeur		Echangeur en titane twisté
Diamètre entrée-sortie	mm	50
Type de ventilation		Horizontale
Vitesse de ventilation	RPM	500-850
Niveau de bruit à 1m	dB(A)	42-60	42-60	42-60	42-60
Poids net	Kg	117	117	128	128
Poids brut	Kg	135	135	146	146
Réfrigérant (R410a)	g	3000	3000	3800	3800
CO2 équivalent	Tonne	6.3	6.3	80.	8.0
Dimensions nette	mm	1050*452*1295
Dimensions d'emballage	mm	1130*515*1430

*avec la couverture de piscine Les données ci-dessus sont sujettes à modification sans préavis

4. Accessoires et options

4.1 Liste des accessoires

Connecteur d'évacuation, qté 2

Couvercle de protection, qté

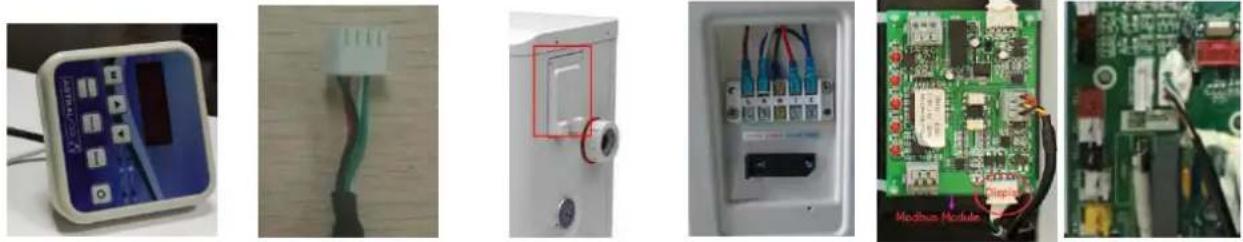

Fil de la commande déportée longueur 10m, qté 1 Modbus fil de raccordement

Connecteurs d'admission et de sortie d'eau, qté 2

Couverture d'hivernage, qté 1

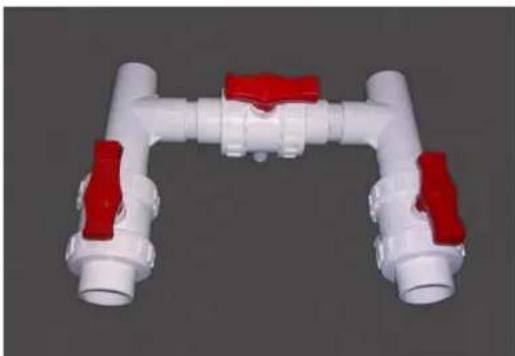

4.2 Le Kit By-Pass (option)

Le kit By-Pass est l'accessoire indispensable pour l'installation de votre pompe à chaleur, c'est aussi outil pour l'optimisation du fonctionnement de votre pompe à chaleur. Le réglage des vannes permet d'optimiser le débit d'eau et grâce au manomètre de s'assurer du bon fonctionnement du compresseur, voir paragraphe 5.6 contrôle de la pression.

4.3 Installation des accessoires et connexions

	Patin caoutchouc anti-vibration1. Prenez les patins caoutchoucs2. Déposez-les un par un sous les pieds machine.

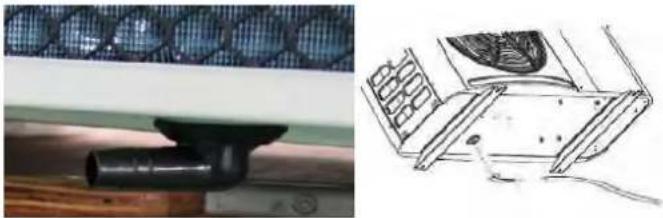

	Connecteur d’évacuation1. Installez le connecteur d’évacuation sou machine.2. Connectez un tuyau d’eau pour évacue l’eau.Nota : Inclinez légèrement la pompe à ch comme sur la photo ci-contre. Ne bascule pas la pompe à chaleur, sinon cela va endommager le compresseur.

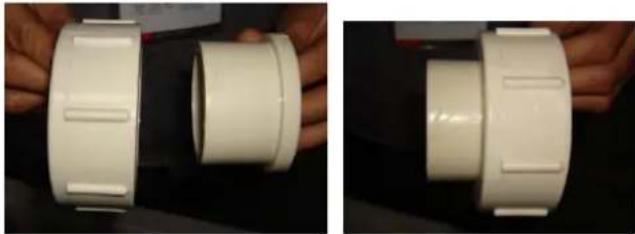

	Connecteurs d’admission et de sortie d’1. Utilisez du ruban téflon pour installer le connecteurs d’admission et de sortie d’eau dans la pompe à chaleur.2. Installez les raccords comme sur la pr ci-contre3. Vissez sur l’entrée et la sortie d’eau

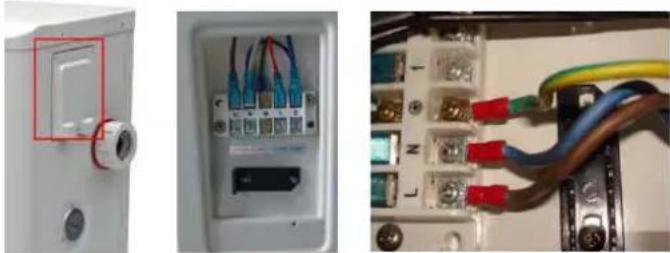

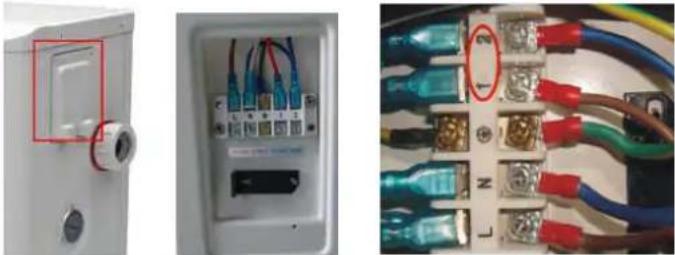

	Câble alimentation1. Otez le couvercle de protection du bor comme sur la photo ci-contre.2. Borniers L/N/T pour l’alimentation électri3. Borniers 1/2 pour asservir la filtration p pompe à chaleur (option d’utilisation)

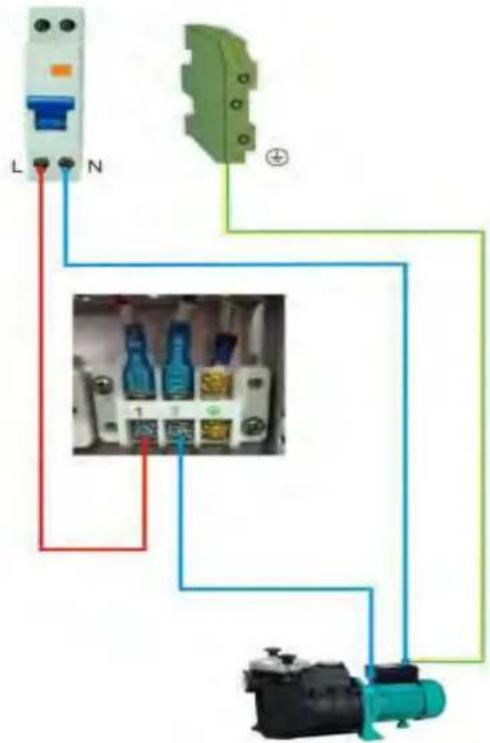

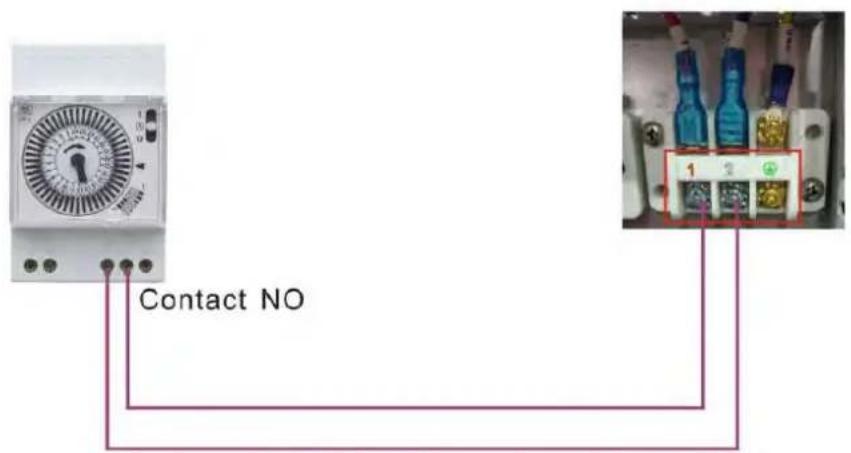

	Câble de la pompe de filtration1. Otez le couvercle de protection du bor comme sur la photo ci-contre.2. Connectez les fils dans le bornier élec en 1 et 2.Nota ; Ceci permet d’asservir la filtration pompe à chaleur via l’horloge électrique (contact sec).

5. Installation et connexion

ATTENTION :

Avant l'installation, merci de prendre connaissance des indications ci-dessous :

1. Tous les systèmes de traitement, doivent être installés en aval de la pompe à chaleur.
2. Toujours fixer la pompe à chaleur sur une embase plane et horizontale, utiliser les patins en caoutchouc fournis pour éviter les vibrations et les nuisances sonores.
3. Manipuler la pompe à chaleur en position verticale. Si la machine a été basculée, attendez au moins 24 heures avant de démarrer la pompe à chaleur.

5.1 Positionnement de la pompe à chaleur

L'appareil peut être installé presque n'importe où à l'extérieur, à condition que les trois facteurs suivants soient satisfaits :

1. Une bonne ventilation

2. Une alimentation électrique conforme aux normes en vigueur

3. Un système d'eau recyclée

Les distances minimales visualisées dans le schéma page suivante doivent également être respectées. L'installation dans un endroit venteux ne pose aucun problème, sauf si un chauffage au gaz se trouvé proximité (risques dus aux flammes).

ATTENTION : L'unité ne doit pas être installée dans une zone où la ventilation d'air est limitée ou dans des emplacements qui ne peuvent pas fournir de façon continue de l'air. Il faut s'assurer que l'entrée d'air ne puisse jamais être obstruée. Les feuilles et autres débris peuvent se coller sur l'évaporateur, ce qui réduira son efficacité mais aussi, affectera la durée de vie et l'efficacité de la pompe à chaleur.

5. Installation et connexion

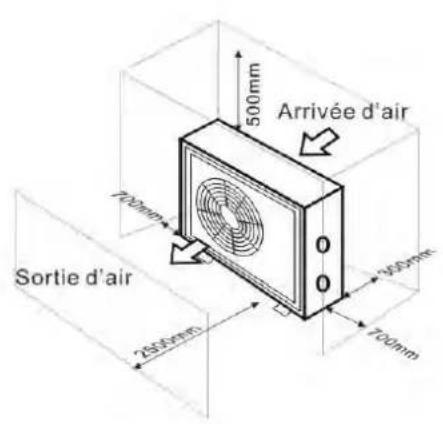

L'illustration ci-dessous montre la distance minimale requise de chaque côté de la pompe à chaleur.

Arrivée d'air 500mm 700mm 250mm Sortie d'air 700mm

2000mm Sortie d'air 800mm 1000mm Arrivée d'air

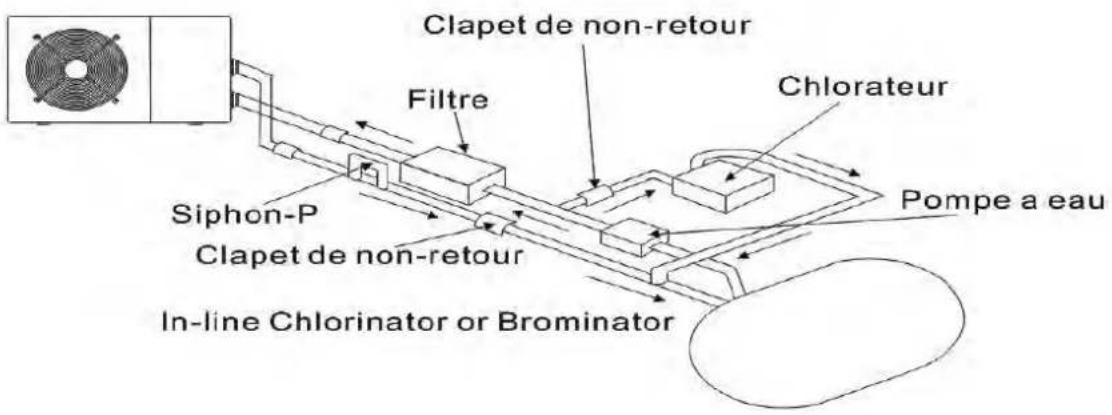

5.2 Installation du clapet anti-retour

Clapet de non-retour Filtre Chlorateur Siphon-P Clapet de non-retour In-line Chlorinator or Brominator Pompe a eau

NOTE

Si l'équipement de dosage automatique pour le chlore et l'acidité (pH) est utilisé, essentiel de protéger la pompe à chaleur contre les produits chimiques à concentri élevée qui pourraient corroder l'échangeur thermique. Pour cette raison, ce type d'équipement doit être installé en aval de la pompe à chaleur. Il est recommande un clapet anti-retour pour empêcher un écoulement inverse en l'absence de circula d'eau. Les dommages induits par le non-respect de cette instruction ne sont pas par la garantie.

5. Installation et connexion

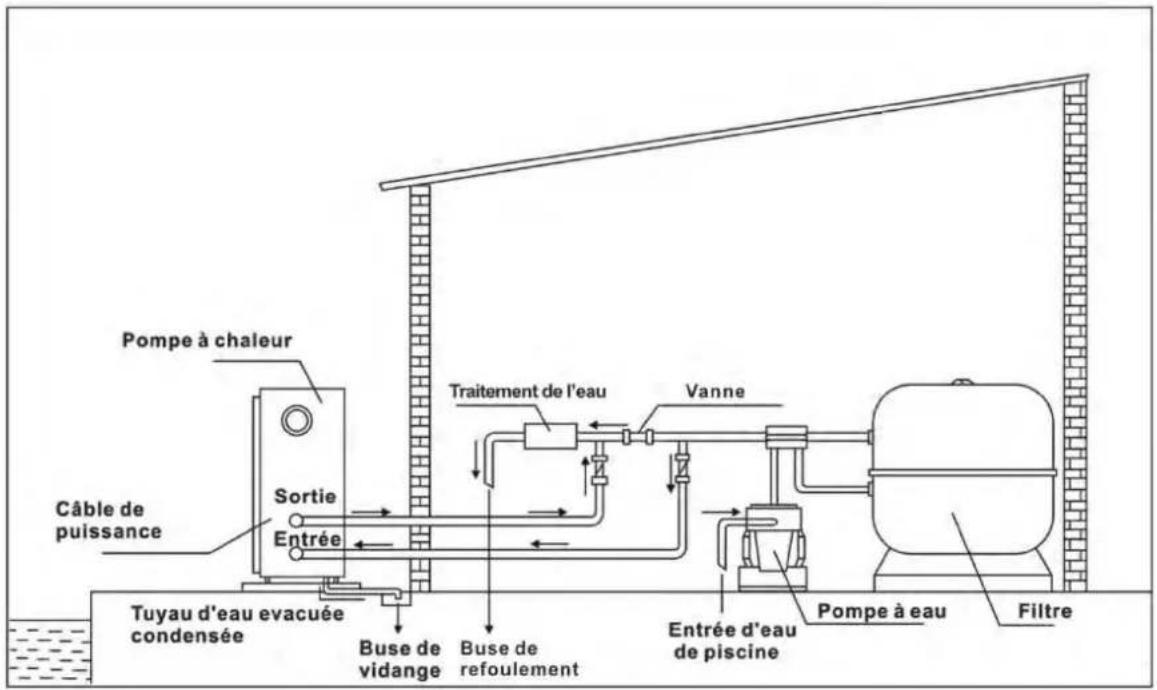

5.3 Installation

Pompe à chaleur Câble de puissance Sortie Entrée Tuyau d'eau evacuée condensée Buse de vidange Traitement de l'eau Vanne Buse de refoulement Entrée d'eau de piscine Pompe à eau Filtre

Ce montage est un exemple illustratif.

NOTE

Seule la pompe à chaleur est fournie. Les éléments nécessaires à son installation le by-pass, doivent être fournis par l'utilisateur ou l'installateur.

ATTENTION :

Au préalable, assurez-vous que la pompe de filtration fonctionne avec un flux de débit d'eau adéquat.

5. Installation et connexion

5.4 Mise en service de l'unité

Une fois que toutes les connexions ont été faites voir paragraphe 4 et 5, merci de suivre ces étape

(1) Allumez votre pompe de filtration, vérifiez les fuites d'eau et le débit aux buses de refoulement.

(2) Activez l'alimentation électrique de l'appareil, puis appuyez sur la touche ON / OFF du

contrôleur.

(3) Après un fonctionnement de quelques minutes, assurez-vous que la ventilation de l'air est froide.

(4) Lorsque vous désactivez la pompe de filtration, l'unité doit également être désactivée automatiquement sinon, veuillez contrôler le commutateur de débit.

En fonction de la température initiale de l'eau dans la piscine et de la température de l'air, il est nécessaire de faire fonctionner l'installation pendant plusieurs jours pour chauffer l'eau à la température souhaitée. Une bonne protection de la piscine (couverture, bâche solaire) peut réduire considérablement la durée requise.

NOTE

Commutateur de débit d'eau :

L'unité est équipée d'un détecteur de débit d'eau pour s'assurer que la pompe à fonctionne avec un débit d'eau suffisant. Il est activé lorsque la pompe de filtratic piscine fonctionne et il se désactive lorsque la pompe s'arrête.

Temporisation :

L'unité est équipée d'une protection intégrée de redémarrage temporisée de 3 minutes. La temporisation est une partie intégrante du circuit de commande et de protection du compresseur.

La fonction de temporisation interdit tout redémarrage automatiquement de l'appareil (pendant environ 3 minutes) après chaque interruption du circuit de commande. Même une brève interruption de courant active la temporisation de 3 minutes et empêche le redémarrage de l'appareil jusqu'à ce que le comp rebours de 3 minutes soit terminé.

5. Installation et connexion

5.5 Condensation

L'air aspiré dans la pompe à chaleur est fortement refroidi par le cycle de fonctionnement de l' pour chauffer l'eau de la piscine, ce qui provoque la condensation sur les ailettes de l'évaporate

NOTE

Le taux de condensation peut être important avec une humidité relativement peut être parfois considéré à tort comme une fuite d'eau.

5.6 Contrôle de la pression (R410A)

Examinez l'indicateur de pression du gaz de refroidissement qui indique les conditions de travail de l'u

Condition	Arrêt compresseur (off)
Air (°C)	-5~5	5~15	15~25	25~35
Eau (°C)	/	/	/	/
Pression indiqué (mpa)	0.68~0.93	0.93~1.25	1.25~1.64	1.64~2.1

Condition	Marche compresseur (On)
Air (°C)	/	/	/	/	/
Eau (°C)	10~15	15~20	20~25	25~30	30~35
Pression indiqué (mpa)	1.3~1.8	1.5~1.9	1.6~2.3	1.9~2.8	2.1~3.5

6. Câblage électrique

6.1 Raccordement électrique

L'alimentation électrique pour la pompe à chaleur doit provenir, préférablement, d'un circuit exclusi avec des composants de protection réglementaires (protection par différentiel 30mA) et un interrupteur magnétothermique.

- L'installation électrique doit être réalisée par un professionnel spécialisé (électricien) conformément aux normes et réglementation en vigueur dans le pays d'installation.

- Le circuit de la pompe à chaleur doit être uni à un circuit de prise de terre de sécurité, niveau du bloc terminal.

- Les câbles doivent être installés correctement, de façon à prévenir les interférences.

- La pompe est prévue pour son raccordement à une alimentation générale avec prise de te

- Section du câble ; Cette section est indicative et doit être vérifiée et adaptée selon les be et les conditions d'utilisation.

- La tolérance de variation de tension acceptable est de +/- 10% lors du fonctionnement. Les raccordements doivent être dimensionnés en fonction de la puissance de l'appareil et de l'ét l'installation.

Modes	Protection tête d ligne	Longueur maximum de câble
		2,5 mm^2	4 mm^2	6 mm^2	10 mm^2
Elyo Smart NN 06	7 A	84 m	135 m	200 m	335 m
Elyo Smart NN 09	10 A	57 m	90 m	130 m	225 m
Elyo Smart NN 12	13 A	43 m	68 m	100 m	170 m
Elyo Smart NN 16	16 A	34 m	54 m	80 m	135 m
Elyo Smart NN 20	20 A	29 m	45 m	66 m	110 m
Elyo Smart NN 25	26 A	135 m	210 m	315 m	525 m
Elyo Smart NN 25T	9 A	105 m	160 m	240 m	400 m
Elyo Smart NN 30	34 A	21 m	34 m	49 m	84 m
Elyo Smart NN 30T	13 A	-	27 m	39 m	68 m

NOT

Ces valeurs sont données à titre indicatif, seule l'intervention d'un technicien I vous permettra de déterminer les valeurs correspondantes à votre installation La pompe à chaleur de piscine doit être raccordée à la terre, bien que l'échange soit électriquement isolé du reste de l'unité. La mise à la terre de l'unité est tous nécessaire pour vous protéger contre les court-circuit éventuels de l'unité.

6. Câblage électrique

6.2 Schéma de câblage de la pompe à chaleur de piscine

Réf. Elyo Smart NN 06/09/12/16/20

Câblage électrique de base

6. Câblage électrique

Câblage électrique avec modbus

6. Câblage électrique

6.3 Schéma de câblage de la pompe à chaleur de piscine

Réf. Elyo Smart NN 25/30

Câblage électrique de base

Fan DC #1 Fan DC #2 (WHT Magnet ring CN14 CN13 CN51 CN507 CN8 V1 C12 T1 SW C3 C6 K21 SHQ050101 C16 C116 C120 C119 G L I1 N I2 DC-DC-U V W P Magnet ring (BLK) RED RED RED BLK WHT COMPRESSOR PE Reactor I-5101 4 line Water flow switch Deferring switch High pressure switch Low pressure switch Base Electric heater 4-Way valve coil Crankshaft electric heating RED BLU Electric heating of water tank Switch Magnet ring (WHT) BRN BLU C8 N- C39 C4 TVS1 N C37 L1 T2 C17 C14 R2 R2 FU1 DC BLU DC HMF1W-1 1509105 I 12 3 4 5 6 7 8 9 SHZKA0101 FLS SYTOOLO GRESET CN4 ON1 OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOUT OUTOU ON2 ON3 ON4 ON5 ON6 ON7 ON8 ON9 ON10 ON11 ON12 ON13 ON14 ON15 ON16 ON17 ON18 ON19 ON20 ON21 ON22 ON23 ON24 ON25 ON26 ON27 ON28 ON29 ON30 ON31 ON32 ON33 ON34 ON35 ON36 ON37 ON38 ON39 ON40 ON41 ON42 ON43 ON44 ON45 ON46 ON47 ON48 ON49 ON50 A087 VC S LTH SHZKA0101 Wire controller Electronic expansion valve * The dotted line part are only used in some models

6. Câblage électrique

Câblage électrique avec modbus

6. Câblage électrique

6.4 Schéma de câblage de la pompe à chaleur de piscine

Réf. Elyo Smart NN 25 / 30T

Câblage électrique de base

6. Câblage électrique

Câblage électrique avec modbus

6. Câblage électrique

6.5 Installation de la commande déportée

Photo(1) Photo(2) Photo(3) Photo(4) Photo(5)

1. Raccordez le fil du signal, avec le contrôleur sur les broches (photos 1 et 2).
2. Passez le fil au travers du bloc de raccordement (photos 3 et 4).
3. Ensuite connecter sur la carte électronique (photos 5)

6.6 Installation de la connection en MoElbuidra Connect

Photo(6) Photo(7) Photo(8) Photo(9)

1. Ouvrir le terminal de racordement (photos 6).
2. Prendre le câble fourni en accessoire (photo 7) et connecter au raccord (photo8).
3. Borne à trois fils: "A +", "B-", "GND" (Photo 9)

ATTENTION :

Disjoncteur : Un moyen d'interruption électrique (disjoncteur, interrupteur à fusibles) doit être en vue et facilement accessible de l'unité. C'est une pratique courante et de sécurité pour les pompes à chaleur résidentielles et commerciales. Il permet la mise hors tension à distance de l'équipement sans surveillance et permet aussi d'isoler l'alimentation à l'unité alors que l'appareil est en réparation.

6. Câblage électrique

Raccordement pour déclencher l'horloge de la filtration « mode priorité chauffage »

Minuteur Bornier

Contact NO 1 2

Raccordement direct pour le pilotage de la pompe de filtration, « mode priorité chauffage »

L N ①

Pompe de Filtration

7. Mise en service initiale de l'unité

7. Prise en main

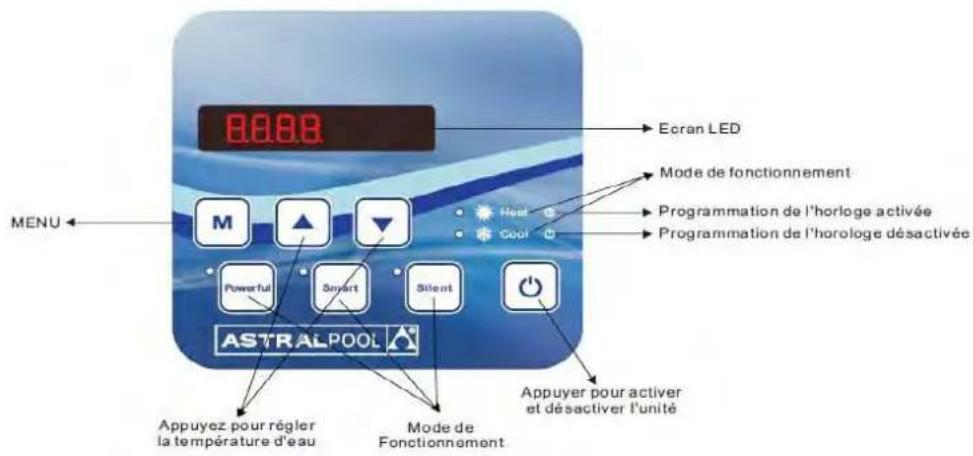

7.1 Les fonctions du tableau de commande LED

8.6.8.8 Ecran LED MENU M Mode de fonctionnement Programmation de l'horloge activée Programmation de l'horloge désactivée Powerful Smart Silent ASTRALPOOL Appuyez pour régler la température d'eau Mode de Fonctionnement Appuyer pour activer et désactiver l'unité

A la mise sous tension de la machine, l'écran affiche pendant 3 secondes le code qui indique le modèle de la pomp à chaleur.

7.2 Démarrer ou arrêter la pompe à chaleur

7.2.1 Touche

Appuyez sur pour démarrer la pompe à chaleur, l'écran LED affichera la température d'eau demandé pendants 5 secondes, ensuite affichage de la température d'arrivée d'eau.

Appuyez sur pour arrêter la pompe à chaleur, l'unité s'arrête et l'écran affiche « OFF ».

ATTENTION : Après toute mise à jour, appuyez sur pour sauvegarder la consigne et sortir du Mode réglage.

Appuyez sur pour arrêter / démarrer la pompe à chaleur.

7.2.2 Touche M

La touche est active en association avec les autres touches.

7.2.3 Touches et

Déverrouillez la commande :

Appuyez sur et pendant 5 secondes pour débloquer la commande.

Réglage de la température de l'eau :

Appuyez sur ▲ et pour sélectionner la température souhaitée

7. Mise en service initiale de l'unité

Comment vérifier les paramètres.

Appuyez sur ensuite appuyez sur afin de vérifier les paramètres (de d0 à d14).

Paramètres	Signification	Amplitude	Remarques
d0	IPM temperature	0-120°C	Valeur test exact par défaut
d1	Température de l'eau d'arrivée	-9°C~99°C	Valeur test exact par défaut
d2	Température de l'eau en sortie	-9°C~99°C	Valeur test exact par défaut
d3	La température ambiante	-30°C~70°C	Valeur test exact par défaut
d4	Code de limitation de fréquence d fonctionnement,	0,1,2,4,8,16	Valeur test exact par défaut
d5	Température du circuit	-30°C~70°C	Valeur test exact par défaut
d6	Température d'échappement du gaz	0°C~C5°C (125°C)	Valeur test exact par défaut
d7	Position du moteur pas à pas	0~99	N*5
d8	Fréquences de fonctionnement du compresseur	0~99Hz	Valeur test exact par défaut
d9	Intensité du compresseur	0~30A	Valeur test exact par défaut
d10	Intensité du ventilateur	0-1200 (rpm)	Valeur test exact par défaut
d11	Code erreur multiple	Code erreur multiple
d12	MOBUS COM	0 - 5	Paramètres, Modbus uniquement
d13	MODBUS ID Adresse	1 - 88	Paramètres, Modbus uniquement
d14	Code produit	0000 - FFFF	Paramètres, Modbus uniquement

Remarque : d4 code de limitation de fréquence,

0 : Aucune limite de fréquence,

1 : Limite de température la bobine,

2 : Limite de fréquence de surchauffe ou de sur refroidissement,

4 : Pilotage par la limite de fréquence actuelle,

8 : Pilotage par la limite de fréquence en tension de sortie,

16 : Pilotage par la limite de fréquence de haute température.

7. Mise en service initiale de l'unité

Appuyez sur ensuite appuyez sur afin de vérifier et ajuster les paramètres (de P1 à P7, voir les illustrations en dessous).

Paramètres	Signification	Amplitude	Défaut	Remarques
P0	Degivrage	0-1	0	Mode 0 mode normal / Mode 1 degivrage
P1	Mode de fonctionnement	0-1	1	Mode 1 chauffage / Mode 0 refroidissement
P2	Arrêt / Marche de l'horloge	0-1	0	Mode 1 l'horloge d'arrêt et de Marche sont programmé, Mode 0 l'horloge et hors fonction (le paramètres P5 à P6 ne sont pas actifs)
P3	Pilotage de la pompe filtration	0-1	0	Mode 1 toujours en fonctionnement, Mode 0 dépends du fonctionnement du compresseur
P4	Horaire	HH:MM	00: 00	0-23:0-59
P5	Heure démarrage	HH:MM	00: 00	0-23:0-59
P6	Heure d'arrêt	HH:MM	00: 00	0-23:0-59
P7	Calibrage de la température d'eau	-9~9	0	Par défaut : 0
P12	MOBUS COM	0 - 5	0	Modbus uniquement (Valeur par défaut)
P13	MODBUS ID Adresse	1 - 88	9	Modbus uniquement (Valeur par défaut)

Code avec connexion	Paramètre P	La description
68769	0CA1	Elyo Smart NN 6.1-2.1
68770	0CA2	Elyo Smart NN 9.2-2.3
68771	0CA3	Elyo Smart NN 12.5-2.9
68772	0CA4	Elyo Smart NN 16-3.8
68774	0CA6	Elyo Smart NN 19-4.7
68775	0CA7	Elyo Smart NN 24-5.9
68776	0CA8	Elyo Smart NN 24-5.9 T
68850	0CF2	Elyo Smart NN 28.5-6.8
68851	0CF3	Elyo Smart NN 28.5-6.8 T

Paramétrage des codes produit Paramètre P (MOBUS uniquement)

7. Mise en service initiale de l'unité

Appuyez sur + pendant 5 secondes, le paramètre P s'affiche et sa valeur correspondante

clignote. Ensuite, appuyez sur ou pour ajuster les paramètres du code produit, qui varie de 0 à F.

Appuyez brièvement sur pour choisir la 2, 3 4me valeur. pour enregistrer et quittez ou enregistrement automatique et sortie du paramétrage sans action de votre part au bout de 15S.

Après le réglage, même si les paramètres d'usine sont réinitialisées, les paramètres P du produit ne sera pas réinitialisé, la valeur de réglage sera retenue.

7.2.4 Retour aux paramètres d'usines

Retour aux paramètres d'usines

Appuyez sur et en même temps pendant 10 secondes pour revenir aux paramètres d'usines, le Display affiche « 0000 » pendant 5 secondes.

7.2.5 Mode chauffage Heat

La LED est éclairé en Mode chauffage et clignote lorsque la pompe passe en mode dégivrage.

7.2.6 Mode refroidissement

La LED est éclairé en Mode refroidissement.

7.2.7 Mode arrêt automatique

Le symbole d'arrêt programmé s'affiche quand le mode est actif.

7.2.8 Mode démarrage automatique

Le symbole de démarrage programmé s'affiche quand le mode est actif

7.2.9 Mode Powerful

Appuyez sur ce bouton, la LED s'éclaire et le mode Powerful est actif.

Si vous choisissez Power, la pompe à chaleur fonctionne en Powerful.

7.2.10 Mode Smart

Appuyez sur ce bouton, la LED s'éclaire et le mode Smart est actif.

Par défaut la pompe est réglé d'usine en Mode Smart.

Si vous choisissez Smart, la pompe à chaleur fonctionne de Smart à Power.

La LED Power s'éclaire et la LED Smart clignote en fonctionnement Power

7. Mise en service initiale de l'unité

7.2.11 Mode Silent

Appuyez sur ce bouton, la LED s'éclaire et le mode Silent est actif.

Si vous choisissez Silent, la pompe à chaleur fonctionne de Silent à Smart.

La LED Smart s'éclaire et la LED Silent clignote en fonctionnement Smart

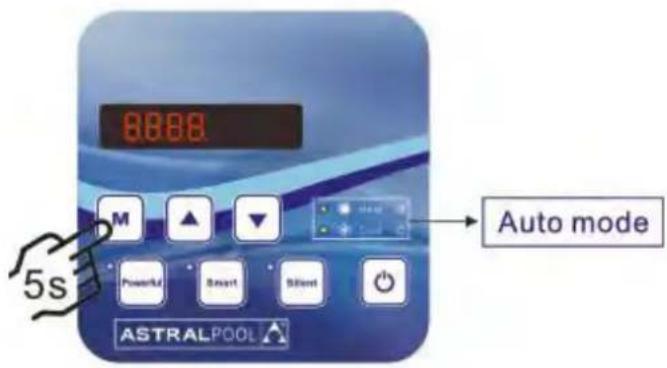

7.2.12 Réglage du mode

Il y a 3 modèles pour l'unité, chauffage seulement, mode automatique (commutateur de chauffage et de

refroidissement), refroidissement seulement. Vous pouvez changer de mode en appuyant sur pendant 5 secondes, peu importe si l'appareil est allumé ou éteint.

8888 M ▲ ▼ Powerful Reset Silent ASTRALPOOL 5s Auto mode

Logique de fonctionnement du mode

Fonctionnement du mode automatique Auto Mode (baseulement chaud/froid)

Valeur de température désirée(T demandé)	La température de l'eau est (T demandé €2)	Mode sélectionné	Aprés 3 minutes ou au-dess changement de mode
T demandé (valeur: 28°C)	T demandé+2°C (valeur:30°C)	Mode chauffage	Basculement dans le mode refroidissement
T demandé (valeur: 28°C)	T demandé-2°C(valeur: 26°C)	Mode refroidissement	Basculement dans le mode chauffage

7. Mise en service initiale de l'unité

7.3 Logique d'opération de chauffage

NO	Statut de travail	Mode de fonctionnement	Eau en température	Niveau de travail de la pompe à chaleur
1	Démarrage de la pompe à chaleur	SMART	≤q Tset-1	POWERFUL
2			Tset-1< and < Tset+:	SMART
3			≥q Tset+1	Standby
4		SILENT	≤q Tset-1	SMART
5			Tset-1< and < Tset+:	SILENT
6			≥q Tset+1	Standby
7		POWERFUL	+1	POWERFUL
8			≥q Tset+1	Standby
9	Redémarrer le chauffage à partir de l'état de veille est le même que le déma

7.4 Logique d'opération de refroidissement

NO	Statut de travail	Mode de fonctionnement	Eau en température	Niveau de travail de la pompe à chaleur
1	Démarrage de la pompe à chaleur	SMART	≤ Tset-1	Standby
2			Tset-1< and <Tset+1	SMART
3			≥ Tset+1	POWERFUL
4		SILENT	≤ Tset-1	Standby
5			Tset-1< and <Tset+1	QUIET
6			≥ Tset+1	SMART
7		POWERFUL	>Tset-1	POWERFUL
8			≤ Tset-1	Standby
9	Redémarrer le refroidissement à partir de l'état de veille est le même que le dé

8. Guide de dépannage

8.1 Code d'erreur affichée sur le tableau de commande

Dysfonctionnement	Code d'erreur	Raison	Solutions
Défaillance du capteur de températ d'eau arrivée	PP01	Le capteur est en circuit ouvert ou court-circuit	Vérifiez ou remplacez le capteur
Défaillance du capteur de températ d'eau sortie	PP02	Le capteur est en circuit ouvert ou court-circuit	Vérifiez ou remplacez le capteur
Défaillance du capteur de condense de chauffage	PP03	Le capteur est en circuit ouvert ou court-circuit	Vérifiez ou remplacez le capteur
Défaillance du capteur de gaz de retour	PP04	Le capteur est en circuit ouvert ou court-circuit	Vérifiez ou remplacez le capteur
Défaillance du capteur de températ ambiante	PP05	Le capteur est en circuit ouvert ou court-circuit	Vérifiez ou remplacez le capteur
Défaillance du capteur de condense de refroidissement	PP06	Le capteur est en circuit ouvert ou court-circuit	Vérifiez ou remplacez le capteur
Protection antigel du premier niveau en hiver	PP07	La température ambiante ou la température d'eau arrivée est trop fai	Protection automatique antigel du premi niveau
Protection de température ambiante trop basse	PP08	La température ambiante ou la température d'eau arrivée est trop fai	1. Vérifier la température2. Vérifier le by-pass
Température de refroidissement du condenseur trop haute protection	PP10	1. Température ambiante trop haute2. Problème gaz réfrigérant	1. Vérifier la température2. Vérifier le gaz
T2 Température de l'eau trop froid protection en mode refroidissement	PP11	1. Débit d'eau trop faible2. Température de la sonde T2 anoi	1. Vérifier le by-pass2. Vérifier le gaz et la sonde
Protection haute pression	EE01	1. Température ambiante trop haute2. Température de l'eau trop haute3. Vérifier la vistesse du ventilateur	1. Vérifier le by-pass2. Vérifier le ventilateur3. Vérifier le gaz
Protection basse pression	EE02	1. Réfrigérant ne suffit pas2. Le débit d'eau n'est pas suffisant3. Filtre ou capillaire vanne electronic bloqué	1. Vérifiez s'il y a des fuites de gaz, re-remplissez le réfrigérant2. Nettoyez l'échangeur d'air3. Vérifier la charge en gaz
Protection débit d'eau	EE03 ou ON	Débit d'eau insuffisant, erreur sens d'alimentation de l'eau ou détecteur de débit en défaut	Vérifier si le débit est suffisant, si l'alimentation de l'eau est dans le bon d sens ou si le détecteur de débit est défaillant
En mode chauffage, défaut surchau température (T2)	EE04	Débit d'eau ne suffit pas, manque d'	Vérifier, nettoyer le circuit d'eau, vérifie détecteur de débit et la sonde (T2)
Protection température d'échappement (T6)	EE05	1. Réfrigérant ne suffit pas2. Le débit d'eau n'est pas suffisant3. Filtre ou capillaire vanne electronic bloqué4. Défaut sonde T6,	1. Vérifiez s'il y a des fuites de gaz, re-remplissez le réfrigérant2. Verifier le By-pass3. Vérifier la charge en gaz4. Vérifier la sonde T6

8. Guide de dépannage

Dysfonctionnement	Code d'erreur	Raison	Solutions
Défaut controleur	EE06	1. Le raccordement est défaillà2. Le controleur est défaillant	1. Vérifiez la connection2. Verifier changer le câble3. Arrêt / Marche de la machine4. Vérifier changer le controleur
Protection du compresseur	EE07	1. Vérifiez la connection2. Verifier le raccordement3. Accumulation liquide et gaz4. Compresseur ou carte électronique défaillant5. débit d'eau anormal6. Fluctuation alimentation électrique	1. Vérifiez l e compresseur2. Verifier le circuit d'eau3. Vérifier les tensions d'alimentation4. Vérifier les phases
Défaillance de communication entre contrôleur et la carte de puissance	EE08	La connexion n'est pas correc	Vérifier les connexions, changer le câble ou l contrôleur, redémarrer la pompe ou changer la carte
Défaillance de communication entre contrôleur et la carte de command	EE09	La connexion n'est pas correc	Vérifier les connexions, changer le câble ou l contrôleur, redémarrer la pompe ou changer la carte
Protection haut voltage	EE10	La connexion n'est pas correc	Vérifier les connexions, changer le câble ou l contrôleur, redémarrer la pompe ou changer la carte
Défaillance carte mère IPM Module	EE11	1. Les données ne sont pas correct2. Verifier le raccordement3. Accumulation liquide et gaz4. Compresseur ou la carte e défaillante	1. Erreur de programation, couper l'alimentation électrique et démarrer après 3 minutes2. Changer la carte3. Vérifier les phases
L'alimentation électrique est trop fai	EE12	1. La tension d'alimentation n'pas correcte2. La carte de puissance est défaillante	1. Verifier la tension d'alimentation2. Changer la carte
Protection électrique	EE13	1. Les données ne sont pas correct2. Le débit est anormal3. La tension n'est pas stable4. Défaillance de l'inducteur P	1. Vérifiez l e compresseur2. Verifier le circuit d'eau3. Vérifier les tensions d'alimentation4. Vérifier

8. Guide de dépannage

Dysfonctionnement	Code d'erreur	Raison	Solutions
Module IPM température de fonctionnement anormale	EE14	1. La tension d'alimentation n' pas correcte2. Le moteur du ventilateur e défectueux ou les hélices sont cassées	1. Vérifiez la carte électronique2. Verifier la vitesse du ventilateur3. Vérifier les hélices
Protection haute temp. module IPM	EE15	1. La tension d'alimentation n' pas correcte2. Le moteur du ventilateur e défectueux ou les hélices sont cassées	1. Vérifiez la carte électronique2. Verifier la vitesse du ventilateur3. Vérifier les hélices
Protection module PFC	EE16	1. Les données ne sont pas correct2. Le moteur du ventilateur e défectueux ou les hélices sont cassées3. La tension n'est pas stable	1. Vérifiez la carte électronique2. Verifier la vitesse du ventilateur3. Vérifier les hélices4. Vérifier la tension
Défaut ventilateur DC	EE17	1. Le moteur du ventilateur e défectueux2. La carte électronique est défectueuse3. Les hélices sont défectueus	1. Vérifiez le moteur du ventilateur2. Changer la carte électronique3. Vérifier les hélices
Module PFC température de fonctionnement anormale	EE18	La carte électronique est défectueuse	1. Changer la carte électronique2. Verifier la vitesse du ventilateur3. Vérifier les hélices
Protection haute temp. module PFC	EE19	1. La tension d'alimentation n' pas correcte2. Le moteur du ventilateur e défectueux ou les hélices sont cassées	1. Vérifiez la carte électronique2. Verifier la vitesse du ventilateur3. Vérifier les hélices
Défaut puissance d'alimentation	EE20	La puissance d'alimentation varie de façon trop importante	Vérifier la tension d'alimentation

8. Guide de dépannage

Dysfonctionnement	Code d'erreur	Raison	Solutions
Défaut programme	EE21	1. Le compresseur perds des pas, vitesse irrégulière2. Défaut programme3. Impureté dans le compress	1. Vérifiez la carte électronique2. Recharger le programme
Protection haute tension	EE22	1. La tension d'alimentation n'pas correcte2. La carte d'alimentation est défectueuse	1. Vérifiez la carte électronique2. Changer la carte électronique
Défaut démarrage du compresseur	EE23	1. La carte d'alimentation est défectueuse2. Verifier le raccordement3. Accumulation liquide et gaz4. La tension n'est pas stable	1. Vérifiez la carte électronique2. Verifier les raccordements ou changer le compresseur
Températeur ambiante ou carte électronique	EE24	La température ambiante ou la température d'eau arrivée est trop faible	Vérifier et changer la carte électronique
Défaut alimentation du compresseur	EE25	Le compresseur marche sur 12 phases	Vérifier le câblage
Défaut inversion vanne 4 voies	EE26	1. blocage inversion vanne 4 voies2. Le relai est défaillant	1. Basculer du mode chaud / froid pour vérif l'inversion de la vanne2. Changer la vanne 4 voies3. Changer le relai de pilotage
Défaut données mémoire EEPROM	EE27	1. Perte des données dans la mémoire2. Défaut carte électronique	1. Recharger les données dans la mémoire2. Changer la carte électronique
Défaut de communication avec le contôleur	EE28	Défaut sur la carte électronique	1. Arrêt / marche pour redémarrer2. Verifier et changer la carte électronique

8. Guide de dépannage

8.2 Dysfonctionnement sans code d'erreurs affichées sur l'écran

Dysfonctionnements	Observations	Raisons	Solutions
La Pompe à chaleur n fonctionne pas	Aucun affichage sur le contrôleur à LED	Pas d'alimentation	Vérifiez le disjoncteur du câble et du circuit soit connecté
	Contrôleur à LED affiche l'he	Pompe à chaleur en état de ve	Démarrez la pompe à chaleur.
	Contrôleur à LED affiche la température réelle de l'eau.	1. Température de l'eau atteint presque la valeur fixée, pompe à chaleur est en état à température constante.2. Pompe à chaleur commence juste à fonctionner3. En état de dégivrage	1. Vérifiez le réglage de température l'eau.2. Démarrez la pompe à chaleur ap quelques minutes.3. Contrôleur à LED doit afficher "Dégivrage"
La Température de l'eau est refroidie lorsque la pompe à chaleur fonctionne sous le mode de chauffage	Contrôleur à LED affiche la température réelle de l'eau et aucun code d'erreur ne s'affic	1. Choix du mauvais mode.2. Les chiffres montrent des défaillances.3. Défaillance du contrôleur	1. Réglez le mode à la bonne foncti2. Remplacez le contrôleur à LED en panne, puis vérifiez l'état après avoir changé le mode de fonctionnement, vérifiez la température d'eau d'arrivée de sortie3. Remplacez ou réparez l'unité
Fonctionnement court	Contrôleur à LED affiche la température réelle de l'eau, aucun code d'erreur ne s'affic	1. Ventilateur ne fonctionne pas2. La ventilation d'air n'est pas suffisante3. Réfrigérant ne suffit pas.	1. Vérifiez les connexions des câbles entre le moteur et le ventilateur, le c'échéant, il doit être remplacé.2. Vérifiez l'emplacement de l'unité de pompe à chaleur, et éliminez tous le obstacles pour faire bonne ventilation.3. Remplacez ou réparez l'unité
Tâches d'eau	Les tâches d'eau sur la pom chaleur	1. Protection.2. Infiltration d'eau.	1. Aucune action (condensat)2. Vérifiez l'échangeur de chaleur en titane avec soin, s'il y a une fuite
Trop de glace sur l'évaporateur	Trop de glace sur l'évaporate		1. Vérifiez l'emplacement de l'unité de pompe à chaleur, et éliminez tous le obstacles2. Contacter le service technique

9. Schéma éclaté et entretien

9.1 Schéma éclaté

Modes: Elyo Smart NN 06/09

9. Schéma éclaté et entretien

9.2 Modes: Elyo Smart NN 06/09

No.	Désignation	68769	68770	No.	Désignation	68769	68770
1	Panneau supérieur	133050022		35	Panneau arrière	1330500562
2	Sonde de température	117110020		36	Manomètre	110800001
3	Clip de fixation sonde	133020010		37	Raccord à visser	113900082
4	Grille arrière	108140012		38	joint rouge	133020012
5	Evaporateur	103000199/103000195		39	joint raccord d'eau	133020026
6	Sonde de température	117110004		40	Détecteur de débit	112100021-1
7	Clip de fixation sonde de	113190001		41	joint détecteur de débit	116000001-2
8	Fourreau sonde de			42	Sonde de température de	117110011
9	Panneau d'isolation	108030096/108140066		43	Clip de fixation sonde de	108010025
10	Réacteur	117230003		44	Echangeur en titane	102040585/102040501
11	Pilier arrière gauche	108140015		45	Bouchon de vidange	150000110
12	Cadre supérieur	180140052		46	Sonde de température	117110012
13	Support ventilateur	180140056		47	Joint bleu	133020011
14	Panneau coté gauche	133050057		48	Raccord à visser	113900082
15	Moteur ventilateur	112000041		49	Tuyau d'échappement	113010182
16	Pâle ventilateur	132000010		50	Sonde haute pression	116000066
17	Panneau avant	133050008		51	Tube échangeur vers EEV	113070036
18	Grille de protection ventilateur	1081400113		52	Détenteur électronique	119000017
19	Base	108140051		53	Distribution gaz	113080060
20	Compresseur	101000142		54	Valve gaz	120000023
21	Pieds amortisseur du	136020019		55	Tube retour gaz	113020258
22	Ceinture protection	142000072		56	Sonde passe pression	116000069
23	Platine boitier de raccordeme	108160024		57	Sonde passe pression	116000070
24	Panneau coté droit	1330500552		58	Tube vanne 4 voies	113060094
25	Bornier de connexion	115000004		59	Tube vanne 4 voies vers	113030091
26	Clip de fixation sonde de	136010004		60	Vanne 4 voies	121000020
27	Couvercle de protection	133050026		61	Sonde température	117110021
28	Boitier de connection	108010018		62	Couvercle de protection	108030059
29	Passe câble	110000008		63	Carte électronique	117100014-V1.5
30	Controleur	117020150		64	Coffret électrique	108030095
31	Couvercle de protection	113712007		65	Anneau magnétique	117240002
32	Distribution gaz	113040093		66	Anneau magnétique	117240003
33	Pieds amortisseur du	136020018		67	Module Modbus	117010095
34	Distribution gaz	113050108

9. Schéma éclaté et entretien

Modes: Elyo Smart NN 12

9. Schéma éclaté et entretien

Modes : Elyo Smart NN 12

NO.	Désignation	68771	NO.	Désignation	68771
1	Panneau supérieur	133090029	35	Panneau arrière	133090027
2	Sonde de température ambiante	117110020	36	Raccord à visser	113900082
3	Clip de fixation sonde températu	133020010	37	joint rouge	133020012
4	Grille arrière	108110040	38	joint raccord d'eau	133020026
5	Evaporateur	103000182	39	Détecteur de débit	112100021-1
6	Sonde de température dégivrage	117110004	40	joint détecteur de débit	116000001-2
7	Clip de fixation sonde de	113190001	41	Sonde de température de sor	117110011
8	Fourreau sonde de température		42	Clip de fixation sonde de	108010025
9	Panneau d'isolation	108050073	43	Raccord à visser	113900082
10	Réacteur	117230003	44	Joint bleu	133020011
11	Pilier arrière gauche	108110004	45	Echangeur en titane	102040548
12	Cadre supérieur	108110038	46	Sonde de température d'arrivée	117110012
13	Panneau coté gauche	133090026	47	Bouchon de vidange	150000110
14	Support ventilateur	108110043	48	Sonde température	117110021
15	Moteur ventilateur	112000031	49	Sonde haute pression	116000066
16	Pâle ventilateur	132000015	50	Valve gaz	120000026
17	Panneau avant	133090025	51	Tuyau d'échappement	113010165
18	Grille de protection ventilateur	108110012	52	Sonde passe pression	116000072
19	Base	108110042	53	Sonde passe pression	116000071
20	Pieds amortisseur du compresseu	136020019	54	Tube retour gaz	113020252
21	Compresseur	101000163	55	Tube vanne 4 voies vers	113030081
22	Ceinture protection compresseur	142000072	56	Tube vanne 4 voies	113060084
23	Platine boitier de raccordement	108010065	57	Distribution gaz	113080061
24	Panneau coté droit	133090028	58	Tube échangeur vers EEV	113070037
25	Manomètre	110800001	59	Détenteur électronique	119000017
26	Bornier de connexion	115000004	60	Vanne 4 voies	121000006
27	Clip de fixation sonde de	136010004	61	Couvercle de protection	108050017
28	Couvercle de protection	133250005	62	Câblage	136020003
29	Passe câble	110000008	63	Carte électronique	117100014-V1.5
30	Boitier de connection	108010018	64	Coffret électrique	108110031
31	Couvercle de protection	113712007	65	Anneau magnétique	117240002
32	Controleur	117020150	66	Anneau magnétique	117240003
33	Distribution gaz	113050093	67	Module Modbus	117010095
34	Distribution gaz	113040092

9. Schéma éclaté et entretien

Modes: Elyo Smart NN 16

9. Schéma éclaté et entretien

Modes: Elyo Smart NN 16

NO.	Désignation	68772	NO.	Désignation	68772
1	Panneau supérieur	133090029	37	Raccord à visser	113900082
2	Sonde de température ambiante TH1	117110020	38	joint rouge	133020012
3	Clip de fixation sonde température	133020010	39	joint raccord d'eau	133020026
4	Grille arrière	108110040	40	Détecteur de débit	112100021-1
5	Evaporateur	103000130	41	joint détecteur de débit	116000001-2
6	Sonde de température dégivrage TH2	117110004	42	Sonde de température de sortie	117110011
7	Clip de fixation sonde de température	113190001	43	Clip de fixation sonde de	108010025
8	Fourreau sonde de température		44	Raccord à visser	113900082
9	Panneau d'isolation	108050073	45	Joint bleu	133020011
10	Réacteur	117230003	46	Echangeur en titane	102040549
11	Pilier arrière gauche	108110004	47	Sonde de température d'arrivée	117110012
12	Cadre supérieur	108110038	48	Bouchon de vidange	150000110
13	Panneau coté gauche	133090026	49	Filtre	120000066
14	Support ventilateur	108110043	50	Tube filtre au réservoir de	113130002
15	Moteur ventilateur	112000031	51	Tube vanne 4 voies vers échang	113030081
16	Pâle ventilateur	132000015	52	Sonde température	117110021
17	Panneau avant	133090025	53	Sonde haute pression	116000066
18	Grille de protection ventilateur	108110012	54	Tuyau d'échappement	113010159
19	Base	108110042	55	Tube retour gaz	113020246
20	Pieds amortisseur du compresseur	136020019	56	Sonde passe pression	116000072
21	Compresseur	101000162	57	Sonde passe pression	116000071
22	Chemin de câbles	105000004	58	Valve gaz	120000026
23	Ceinture protection compresseur	142000074	59	Tube vanne 4 voies	113060084
24	Platine boitier de raccordement	108010065	60	Distribution gaz	113080051
25	Panneau coté droit	133090028	61	Détenteur électronique	119000017
26	Manométre	110800001	62	Tube du réservoir de stockage à	113120002
27	Bornier de connexion	115000004	63	Vanne 4 voies	121000006
28	Clip de fixation sonde de température	136010004	64	Tube échangeur vers filtre	113170021
29	Couvercle de protection	133250005	65	Couvercle de protection	108050017
30	Passe câble	110000008	66	Câblage	136020003
31	Boitier de connection	108010018	67	Carte électronique	117100016-V1.5
32	Couvercle de protection	113712007	68	Coffret électrique	108110031
33	Controleur	117020150	69	Anneau magnétique	117240002
34	Distribution gaz	113050093	70	Anneau magnétique	117240003
35	Distribution gaz	113040092	71	Module Modbus	117010095
36	Panneau arrière	133090027

9. Schéma éclaté et entretien

Modes: Elyo Smart NN 20

9. Schéma éclaté et entretien

Modes : Elyo Smart NN 20

NO	Désignation	68774	NO	Désignation	68774
1	Panneau supérieur	133260001	37	Panneau arrière	133260002
2	Sonde de température ambiante TH	117110020	38	Détenteur électronique	119000021
3	Clip de fixation sonde température	133020010	39	Tube du réservoir de stockage à la	113120019
4	Grille arrière	108560014	40	Tube échangeur vers filtre	113170032
5	Evaporateur	103000204	41	Vanne 4 voies	121000009
6	Clip de fixation sonde de températu	113190001	42	Tube échangeur vers filtre	113010171
7	Fourreau sonde de température		43	Sonde température d'échappement	117110021
8	Sonde de température dégivrage TH	117110004	44	Sonde haute pression	116000068
9	Panneau d'isolation	108560010	45	Valve gaz	120000026
10	Réacteur	117230002	46	Tube retour gaz	113020259
11	Cadre supérieur	108560002	47	Sonde passe pression	116000074
12	Pilier arrière gauche	108560003	48	Sonde passe pression	116000073
13	Panneau coté gauche	133260005	49	Tube filtre au réservoir de stockag	113130002
14	Support ventilateur	108560011	50	Tube vanne 4 voies	113060096
15	Moteur ventilateur	112000031	51	Chemin de câbles	105000004
16	Pâle ventilateur	132000023	52	Tube vanne 4 voies vers échangeu	113030093
17	Panneau avant	133260003	53	Distribution gaz	113080056
18	Grille de protection ventilateur	1081700171	54	Raccord à visser	113900082
19	Base	108560009	55	joint rouge	133020012
20	Compresseur	101000150	56	joint raccord d'eau	133020026
21	Chemin de câbles	105000004	57	Détecteur de débit	112100021-1
22	Ceinture protection compresseur	142000076	58	joint détecteur de débit	116000001-2
23	Pieds amortisseur du compresseur	142000076	59	Sonde de température de sortie	117110011
24	Platine boitier de raccordement	108010065	60	Clip de fixation sonde de	108010025
25	Panneau côté droit	133260004	61	Echangeur en titane	102040555
26	Bornier de connexion	115000004	62	Raccord à visser	113900082
27	Clip de fixation sonde de températu	136010004	63	Joint bleu	133020011
28	Manomètre	110800001	64	Sonde de température d'arrivée	117110012
29	Couvercle de protection	133250005	65	Bouchon de vidange	150000110
30	Boitier de connection	108010018	66	Couvercle de protection	108540006
31	Passe câble	110000008	67	Chemin de câbles	136020003
32	Controleur	117020150	68	Carte électronique	117100015-V1.5
33	Couvercle de protection	113712007	69	Coffret électrique	108560012
34	Distribution gaz	113040094	70	Anneau magnétique	117240002
35	Pieds amortisseur du compresseur	136020005	71	Anneau magnétique	117240003
36	Tube gaz	113050095	72	Module Modbus	117010095

9. Schéma éclaté et entretien

Modes : Elyo Smart NN 25/25T/30/30T

9. Schéma éclaté et entretien

Modes : Elyo Smart NN 25/30

NO	Désignation	68775/68850	NO	Désignation	68775/68850
1	Panneau supérieur	1331000011	41	Panneau arrière	133250023
2	Sonde de température ambient	117110020	42	Raccord à visser	113900082
3	Clip de fixation sonde	133020010	43	joint rouge	133020012
5	Evaporateur	103000207/103000208	45	Détecteur de débit	112100021-1
6	Clip de fixation sonde de	113190001	46	Sonde de température de sortie	117110011
7	Fourreau sonde de températur	113190001	47	joint détecteur de débit	116000001-2
8	Sonde de température	117110004	48	Clip de fixation sonde de	108010025
9	Panneau d'isolation	108120036	49	Echangeur en titane	102040503
10	Réacteur	117230001	50	Raccord à visser	113900082
11	Pilier arrière gauche	108120035	51	Joint bleu	133020011
12	Cadre supérieur	108120034	52	Sonde de température d'arrivée	117110012
13	Support ventilateur	108120037	53	Bouchon de vidange	150000110
14	Moteur ventilateur	112000031	54	Tube échangeur vers filtre	113170028
15	Couvercle moteur ventilateur	108010024	55	Détenteur électronique	119000022
16	Pâle ventilateur	132000015	56	Distribution gaz	113080055
17	Panneau coté gauche	133250024	57	Tube du réservoir de stockage à	113120020
18	Panneau avant	1332500011	58	Tube vanne 4 voies vers échange	113030087
19	Grille de protection ventilateur	108010014	59	Sonde température d'échappemen	117110021
20	Pilier arrière gauche	108550009	60	Sonde haute pression	116000068
21	Base	108550005	61	Vanne 4 voies	121000009
22	Compresseur	101000122	62	Tuyau d'échappement	113010158
23	Pieds amortisseur du	136020005	63	Valve gaz	120000023
24	Ceinture protection	142000077	64	Sonde passe pression	116000074
25	Chemin de câbles	105000008	65	Sonde passe pression	116000073
26	Support poigné	108550006	66	Tube retour gaz	113020245
27	Platine boitier de raccordemen	108010065	67	Tube vanne 4 voies	113060083
28	Passe câble	110000008	68	Tube filtre au réservoir de stocka	113130015
29	Panneau côté droit	133250022	69	Filtre	120000066
30	Manomètre	110800001	70	Couvercle de protection	108120040
31	Bornier de connection	115000025	71	Coffret électrique	117140002
32	Clip de fixation sonde de	136010004	72	Coffret électrique	108120038
33	Couvercle de protection	1332500053	73	Platine	108120039
34	Pilier arrière gauche	108550006	74	Carte électronique de commande	117260001
35	Bornier de connection	115000027	75	Carte électronique	117250001-V1.5
36	Couvercle de protection	113712007	76	Anneau magnétique	117240002
37	Controleur	117020150	77	Anneau magnétique	117240003
38	Boitier de connection	108010018	78	Module Modbus	117010095
39	Distribution gaz	113040101	79	Contacteur	142000038
40	Tube gaz	113050109

9. Schéma éclaté et entretien

Modes : Elyo Smart NN 25T/30T

NO	Désignation	68776/68851	NO	Désignation	68776/68851
1	Panneau supérieur	1331000011	41	Panneau arrière	133250023
2	Sonde de température ambiante TH	117110020	42	Raccord à visser	113900082
3	Clip de fixation sonde température ambiante	133020010	43	Joint rouge	133020012
4	Grille arrière	108550007	44	joint raccord d'eau	133020026
5	Evaporateur	103000207/103000208	45	Détecteur de débit	112100021-1
6	Clip de fixation sonde de température	113190001	46	Sonde de température de sort	117110011
7	Fourreau sonde de température	113190001	47	joint détecteur de débit	116000001-2
8	Sonde de température dégivrage TH	117110004	48	Clip de fixation sonde de	108010025
9	Panneau d'isolation	108120036	49	Echangeur en titane	102040503
10	Réacteur	117230001	50	Raccord à visser	113900082
11	Pilier arrière gauche	108120035	51	Joint bleu	133020011
12	Cadre supérieur	108120034	52	Sonde de température d'arrivée	117110012
13	Support ventilateur	108120037	53	Bouchon de vidange	150000110
14	Moteur ventilateur	112000031	54	Tube échangeur vers filtre	113170028
15	Couvercle moteur ventilateur	108010024	55	Détenteur électronique	119000022
16	Pâle ventilateur	132000015	56	Distribution gaz	113080055
17	Panneau coté gauche	133250024	57	Tube du réservoir de stockage	113120020
18	Panneau avant	1332500011	58	Tube vanne 4 voies vers	113030087
19	Grille de protection ventilateur	108010014	59	Sonde température	117110021
20	Pilier arrière gauche	108550009	60	Sonde haute pression	116000068
21	Base	108550005	61	Vanne 4 voies	121000009
22	Compresseur	101000122	62	Tuyau d'échappement	113010158
23	Pieds amortisseur du compresseur	136020005	63	Valve gaz	120000023
24	Ceinture protection compresseur	142000077	64	Sonde passe pression	116000074
25	Chemin de câbles	105000008	65	Sonde passe pression	116000073
26	Support poigné	108550006	66	Tube retour gaz	113020245
27	Platine boitier de raccordement	108010065	67	Tube vanne 4 voies	113060083
28	Passe câble	110000008	68	Tube filtre au réservoir de	113130015
29	Panneau côté droit	133250022	69	Filtre	120000066
30	Manomètre	110800001	70	Couvercle de protection	108120040
31	Bornier de connection	115000025	71	Coffret électrique	117140002
32	Clip de fixation sonde de température	136010004	72	Coffret électrique	108120038
33	Couvercle de protection	1332500053	73	Platine	108120039
34	Pilier arrière gauche	108550006	74	Carte électronique de	117260001
35	Bornier de connection	115000027	75	Carte électronique	117250001-V1.5
36	Couvercle de protection	113712007	76	Anneau magnétique	117240002
37	Controleur	117020150	77	Anneau magnétique	117240003
38	Boitier de connection	108010018	78	Module Modbus	117010095
39	Distribution gaz	113040101	79	Contacteur	142000038
40	Tube gaz	113050109

9. Schéma éclaté etentretien

9.3 Entretien

(1) Vous devez vérifier le circuit d'eau régulièrement pour éviter l'air entrant dans le circuit et la prés de faible débit d'eau, car cela réduit les performances et la fiabilité de la pompe à chaleur.

(2) Nettoyez votre piscine et le système de filtration régulièrement.

(3) Vous devez vidanger l'eau de pompe à chaleur, pour empêcher des dommages du gel au cours l'hiver et/ou pendant une longue période d'inactivité.

(4) Remplir entièrement le circuit d'eau avant de faire fonctionner l'unité à nouveau.

(5) Après la mise en hivernage, il est recommandé de couvrir la pompe à chaleur avec une bâche adaptée.

(6) Lorsque l'unité est en cours de fonctionnement, il y aura toujours un peu d'eau de condensation répandue en dessous.

8.000 Ecran LED MENU M Mode de fonctionnement Programmation de l'horloge activée Programmation de l'horloge désactivée Powerful Smart Silent ASTRALPOOL Appuyez pour régler la température d'eau Mode de Fonctionnement Appuyer pour activer et désactiver l'unité

4.1 Liste des accessoires

2.1 Consignes de livraison du colis
