MANUALE UTENTE Elyo Smart NN ASTRALPOOL

Regolamento (UE) n° 517/2014 del 16/04/14 sui gas serra fluorurati ad effetto serra e che abroga il regolamento (CE) n° 842/2006

controlli di perdite

1. Gli operatori delle apparecchiature che contengono gas fluorurati ad effetto serra con quantità di 5 tonnellate di CO2, equivalenti o superiore e non contiene nelle schiume, devono garantire che il materiale sia stato verificato la presenza di perdite.
2. Per le apparecchiature che contengono gas fluorurati ad effetto serra con quantità di 5 tonnellate di CO2 equivalente o superiore, ma inferiore a 50 tonnellate di CO2 equivalente: controllare almeno ogni 12 mesi.

Immagine del CO2 dell'equivalenza

1. Caricare il totale CO2 in chili e tonnellate.

Caricare il totale CO2 in chili e tonnellate	Frequenza di test
Dal 2 a 30 chili di carico = dal 5 a 50 tonnellate	Annuale

Per quanto riguarda la Gaz R 410a, 2.39 chili pari a 5 tonnellate di CO2, l'obbligo a controllare ogni anno.

Formazione e certificazione

1. Il gestore della relativa domanda deve assicurare che il personale interessato abbia ottenuto la certificazione necessaria, che implica una conoscenza appropriata dei regolamenti e delle norme vigenti, nonché la necessaria competenza in materia di prevenzione delle emissioni e di recupero dei gas fluorurati ad effetto serra e la sicurezza la gestione dell'apparecchiatura del relativo tipo e dimensioni.

Conservazione di registri

1. Gli operatori di attrezzatura che è necessario per controllare la presenza di perdite, deve stabilire e mantenere i record per ogni pezzo di tali attrezzature specificando le seguenti informazioni:

a) La quantità e il tipo di gas fluorurati ad effetto serra installati;
b) Le quantità di gas fluorurati ad effetto serra aggiunte durante l'installazione, manutenzione o assistenza o a causa di perdite;
c) Se la quantità di gas fluorurati ad effetto serra installate sono state riciclate e rigenerate, insieme al nome e l'indirizzo del centro di riciclaggio o recupero e, se del caso, il numero del certificato;
d) la quantità di gas fluorurati ad effetto serra recuperata

e) L'identità dell'impresa che ha installato, servito, manutenuto e, se del caso riparato o decommissionato le attrezzature, include, se del caso, il numero del proprio certificato;

f) Le date ei risultati dei controlli effettuati;

g) Se l'apparecchiatura è stata decommissionata, le misure adottate per recuperare e sistemare i gas fluorurati ad effetto serra.

1. L'operatore deve conservare i registri per almeno cinque anni, le imprese che svolgono le attività per gli operatori devono tenere copie dei registri per almeno cinque anni.

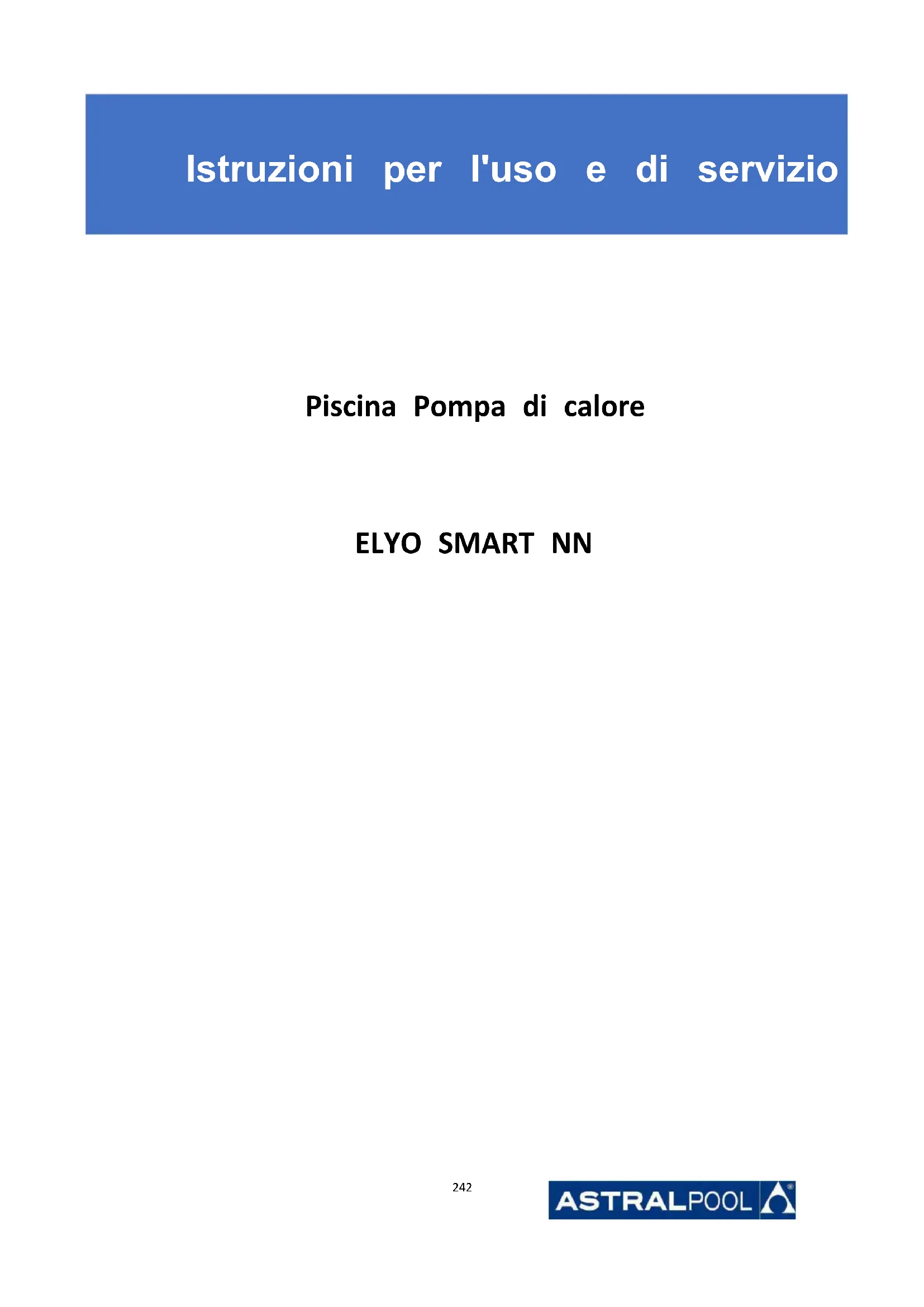

Istruzioni per l'uso e di servizio

Piscina Pompa di calore

ELYO SMART NN

Indice

1. Descrizione
2. Condizioni di trasporto
3. Specificazione
4. Accessoires e opzioni
5. Posizionamento e collegamento
6. Cablaggio elettrico
7. Avvio della Pompa Riscaldamento
8. Risoluzione deiproblemi

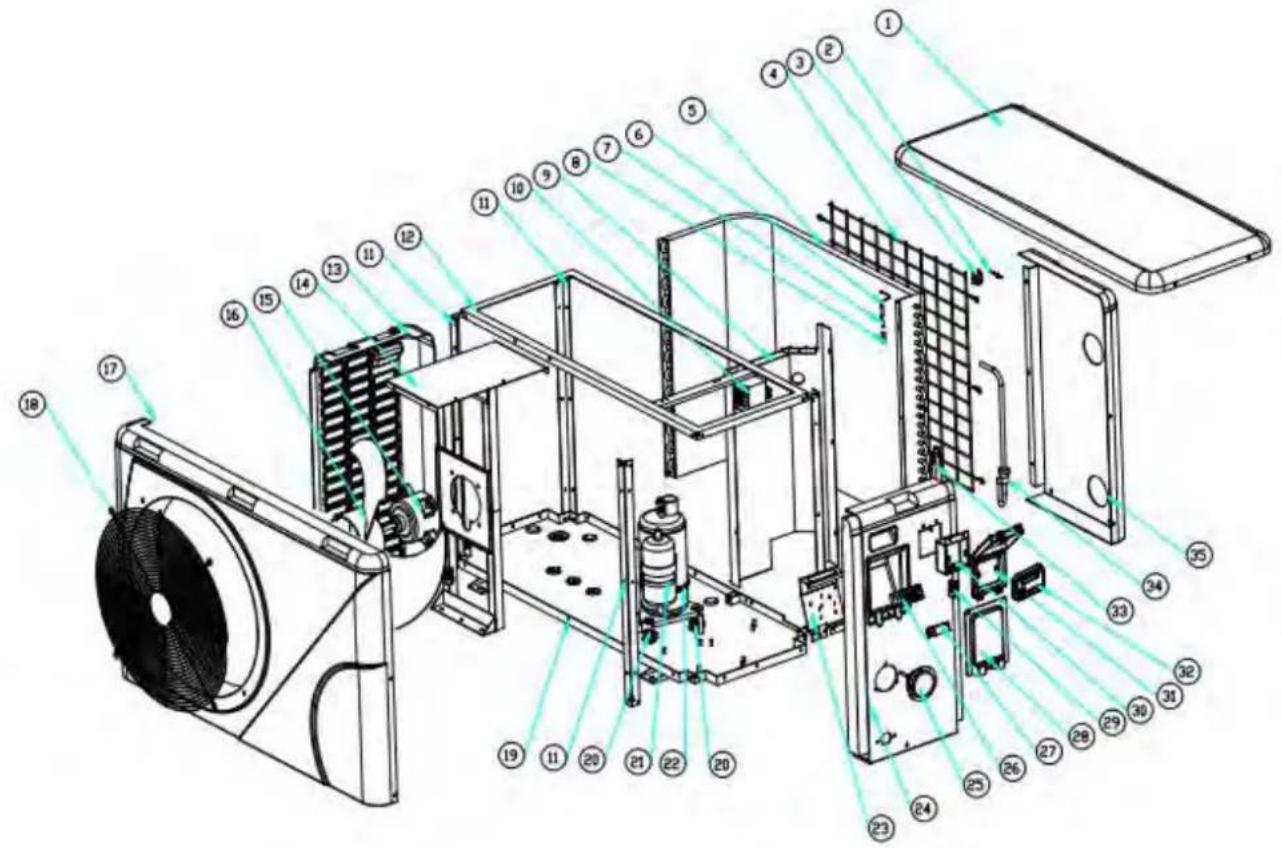

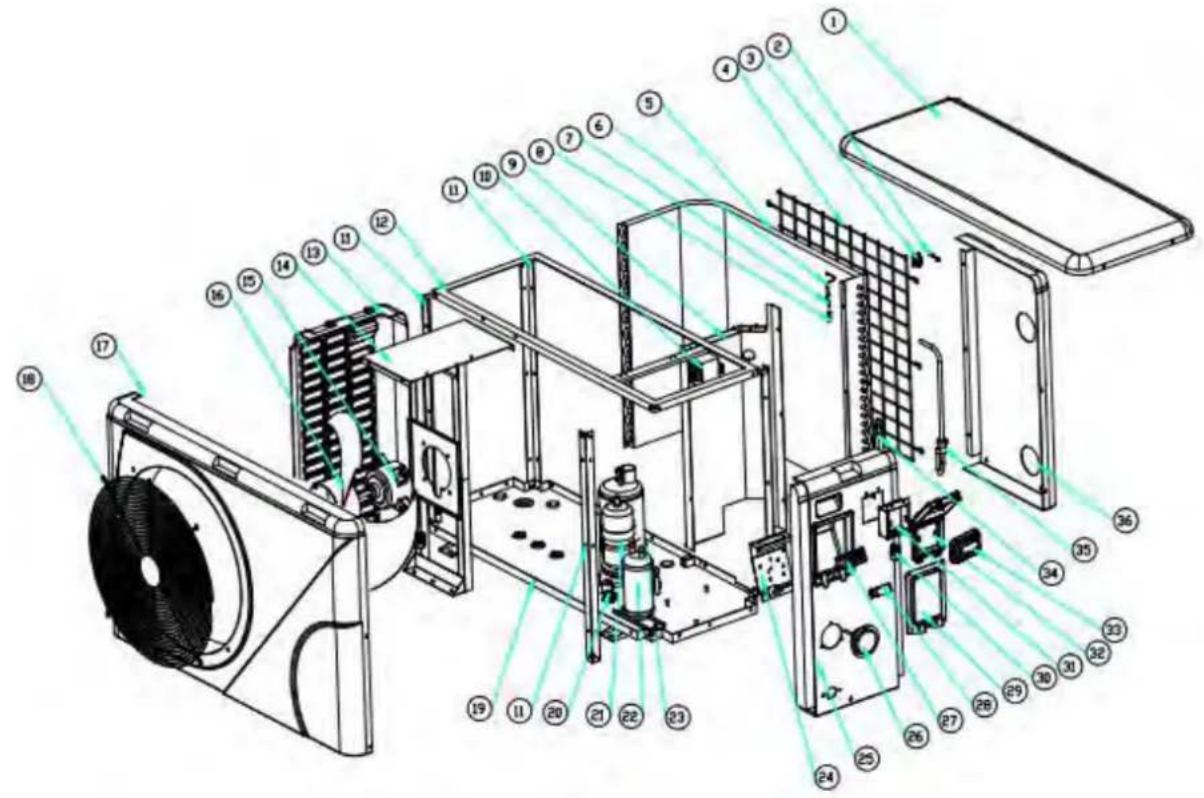

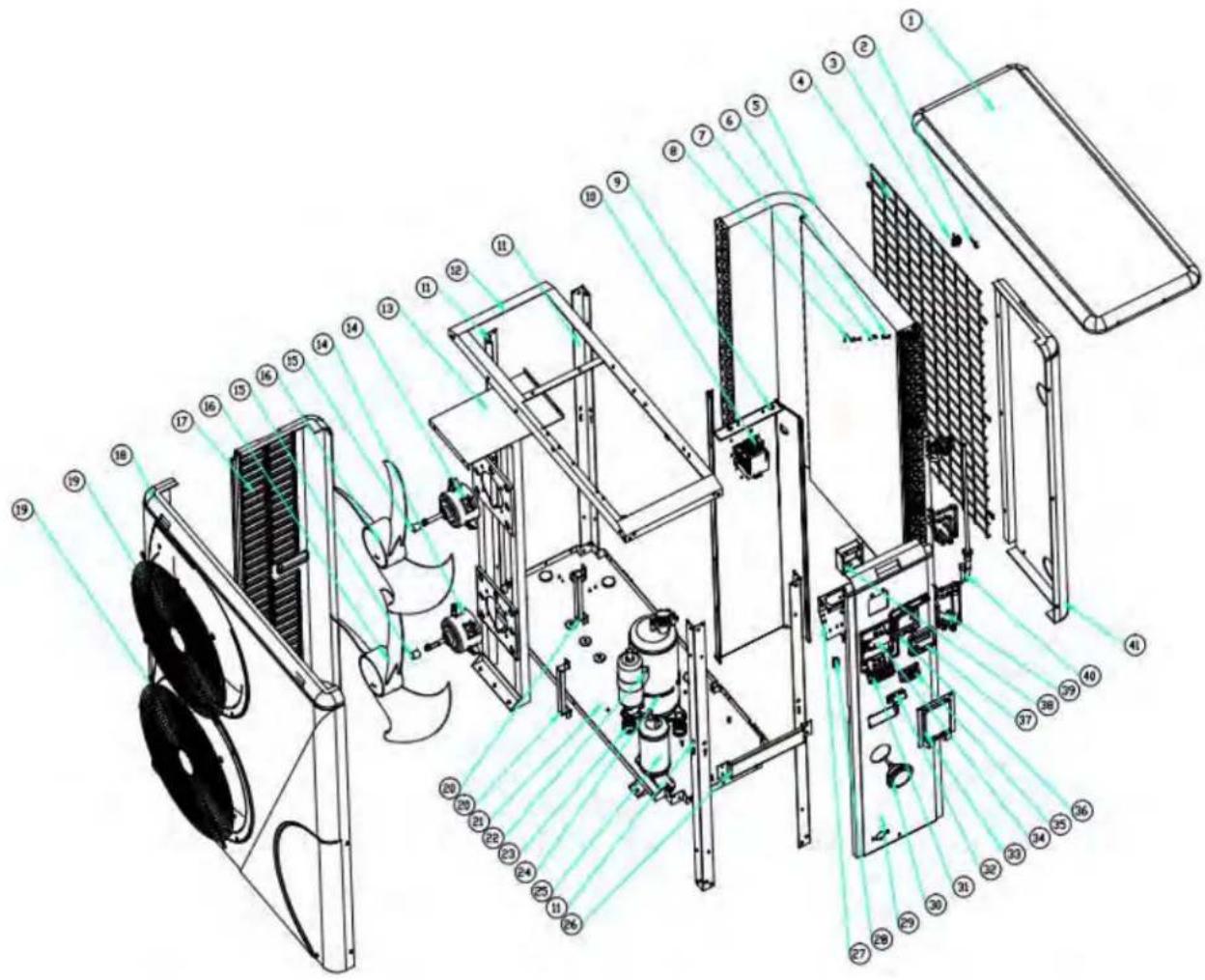

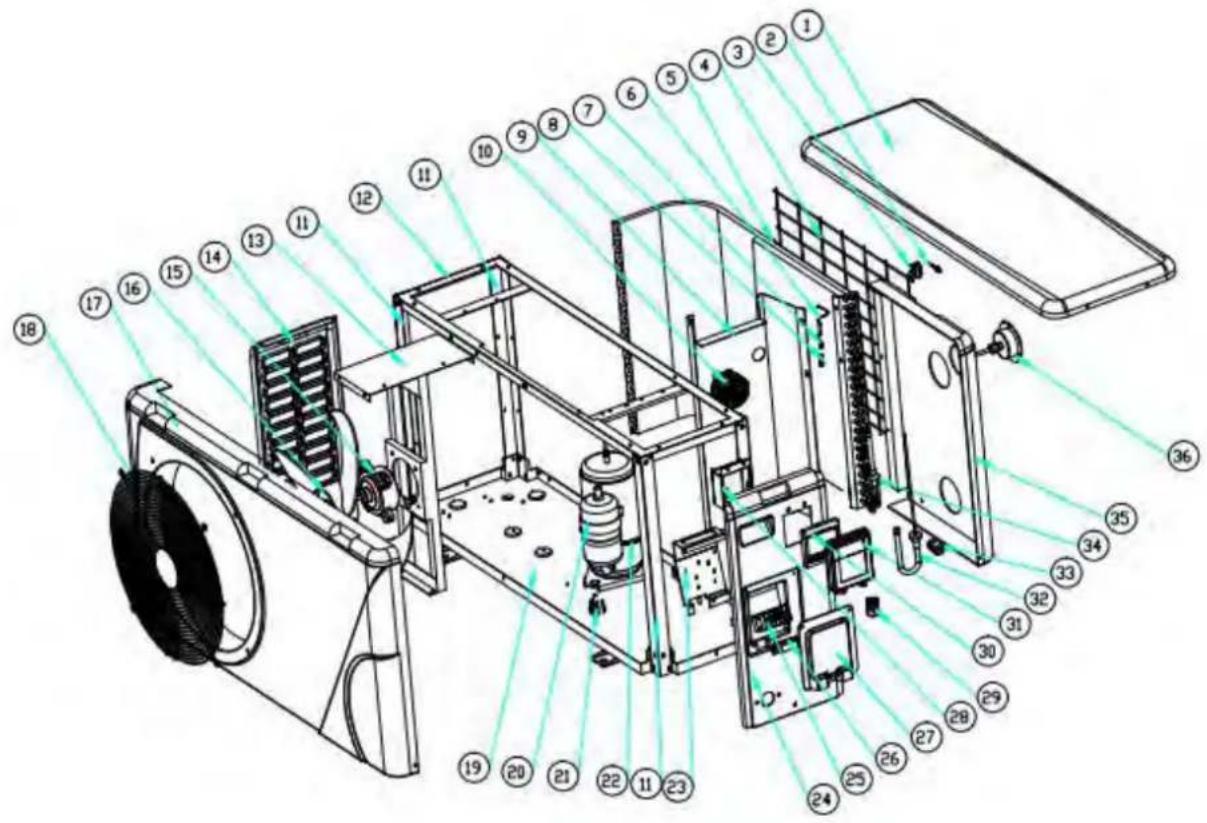

9. Diagramma esploso e Manutenzione

Grazie per aver scelto la pompa di calore di piscina ELYO SMART NNper il tuo riscaldamento della piscina. La pompa può riscaldare l'acqua e mantenere la temperatura costante quando la temperatura ambientale è dal -12 al 43°C.

ATTENZIONE:

• La pompa di calore deve essere installata dai tecnici qualificati venuti dal post-vendita Centro o dal distributore autorizzato.
• L'operazione e la manutenzione devono essere conforme al tempo e alla frequenza raccomandati nel manuale.
• Utilizzare solo i pezzi di ricambio standardizzati.

* Si prega di svuotare sempre l'acqua a pompa di calore durante la stagione invernale o quando la temperatura scende sotto 0 °C, altrimenti lo scambiatore di titanio viene danneggiato a causa di essere congelato, in tal caso, la garanzia sarà perso.
* Si prega di tagliare sempre l'alimentazione elettrica se si desidera aprire l'armadio per raggiungere all'interno della pompa di calore, perché non c'è energia elettrica ad alta tensione all'interno.
* Si prega di tenere bene la scheda video in un luogo asciutto, o ben chiudere il coperchio isolante r proteggere la scheda video venga danneggiato dall'umidità.

1. Descrizione

1.1 Con la Sua Pompa Riscaldamento

• assemblaggio del collegamento d'acqua 50 mm(pezzi:2)
• Utente e manuale dell'assistenza
• Collegamento condensato
• cavo di segnale a 10 metri
• scatola resistente all'acqua
• Coperchio invernale
• Base anti-vibrazione(pezzi 4)

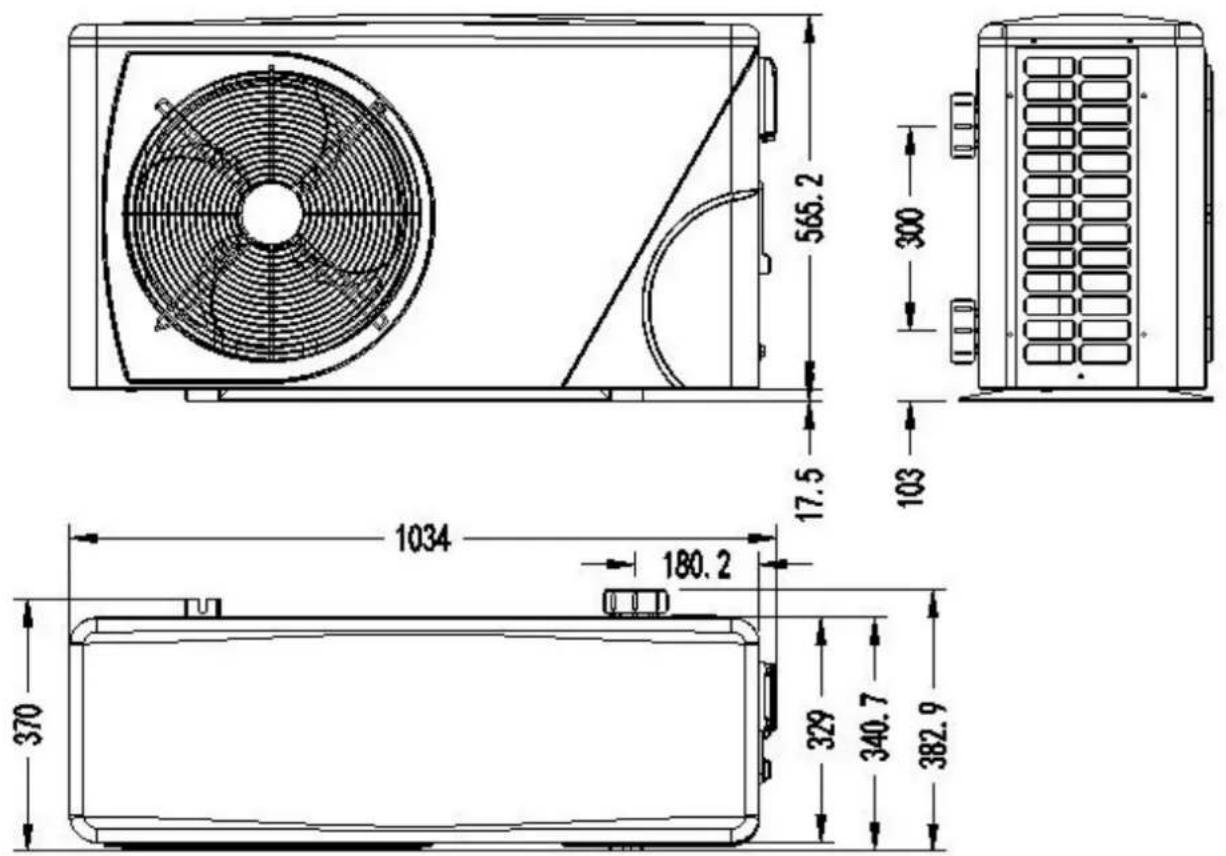

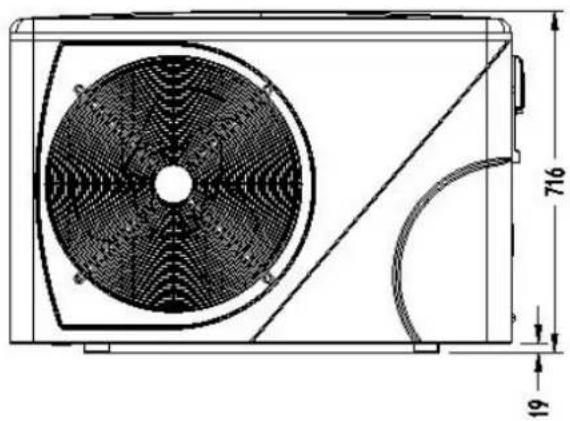

1.2 Dimensione

Modello: ELYO SMART NN 06/09

565.2 300 17.5 103 1034 180.2 370 329 340.7 382.9

1. Descrizione

Modello: ELYO SMART NN 12/16

2. Condizioni di trasporto

Per il trasporto, la pompa di calore viene fissata in fabbrica su un pallet e protetta da un cartone. Per evitare danni, la pompa di calore deve essere trasportata imballata sul pallet.

Anche se il trasporto è responsabilità del fornitore, qualsiasi materiale può essere danneggiato durante la consegna al cliente ed è responsabilità del destinatario assicurare la conformità della consegna. Il destinatario deve emettere riserve scritte alla reception sulla bolla di consegna del corriere se nota danni alla confezione. NON DIMENTICARE LA CONFERMA PER LETTERA RACCOMANDATA AL VETTORE ENTRO 48 ORE.

2.2 Istruzioni per la conservazion

Una pompa di calore deve essere conservata e spostata in posizione verticale nella confezione originale. Se questo non è il caso, non può essere implementato immediatamente. Prima di accendere il prodotto saranno necessarie almeno 24 ore.

Proibit

2.3 Istruzioni per il trasferimento della pompa di calore nella posizione finale

Quando si disimballa il prodotto e si trasferisce il pallet originale nella posizione finale, mantenere la pompa di calore in posizione verticale. I collegamenti idraulici non sono lì per garantire il funzionamento della maniglia di sollevamento, al contrario: per sollecitare tutto il peso della pompa, le uscite e l'ingresso delle connessioni idrauliche possono danneggiare il prodotto in modo permanente. Il produttore non può essere ritenuto responsabile in caso di rottura.

3. Specificazione

Dati tecnici delle pompe riscaldamento piscine invertitore ELYO SMART NN
Criterio CE, R410A, Riscaldamento e raffredamento, compressore dell'invertitore, sbrinamento, Cabinetto ABS

MODELLO		ELYO SMART NN 06	ELYO SMART NN 09	ELYO SMART NN 12	ELYO SMART NN16	ELYO SMART NN20
CODICE		68769	68770	68771	68772	68774
*Le prestazioni in Aria 26, Acqua 26C, Umidità 80%
Capacità di riscaldamento	kW	6.1-2.1	9.2-2.3	12.5-2.9	16-3.8	19-4.7
Consumo di energia	kW	1.097-0.16	1.59-0.18	2.02-0.22	2.66-0.3	3.4-0.37
C.O.P.		13-5.6	13-5.8	13-6.2	12.6-6	12.5-5.6
*Le prestazioni in Aria 15°C, Acqua 26°C, Umidità 70%
Capacità di riscaldamento	kW	4.7-2.5	6.8-1.9	9.2-2.2	11.5-3	14.7-3.9
Consumo di energia	kW	1.04-0.35	1.51-0.27	2-0.31	2.55-0.39	3.27-0.51
C.O.P.		7.1-4.5	7.1-4.5	7.1-4.6	7-4.5	7-4.5
*Dati generali
Compressore		GMCC /TOSHIBA		MITSUBISHI
Voltaggio	V	220~240V/50Hz/1PH
Corrente nominale	A	4.4	6.9	8.5	11.7	16.3
Fusibile minimo	A	7	10	13	16	20
Consigliato flusso d'acqua	m3/h	2.5	2.8	3.7	4.6	5.0
Perdita di carico dell'acqua	Kpa	12	12	14	15	18
Collegamento dell'acqua	mm	50
Quantità fan		1
Ventilazione		Horizontal
Velocità della ventola	RPM	500-850	500-850	500-650	550-850	450-650
Livello di rumore (1m)	dB(A)	5-25	5-25	10-100	10-120	10-120
Refrigerante (R410a)	g	800	950	1050	1600	2300
CO2 equivalente	Tonne	1.7	2.0	2.2	3.4	4.9
*Dimensioni/Peso
Peso netto	kg	54	54	68	78	98
Peso lordo	kg	66	66	73	83	113
Dimensione netta	mm	1008*380*577		1050*440*709		1050*450*870
Dimensione di imballaggio	mm	1095*430*705		1130*470*850		1140*480*1010

3. Specificazione

MODELLO		ELYO SMART NN25	ELYO SMART NN25T	ELYO SMART NN30	ELYO SMART NN30T
CODICE		68775	68776	68850	68851
* Le prestazioni in Aria 26 Acqua 26C, Umidità 80%
Capacità di riscaldamento	kW	24-5.9	24-5.9	28.5-6.8	28.5-6.8
Consumo di energia	kW	4.28-0.47	4.28-0.47	5.09-0.54	5.09-0.54
C.O.P.		12.5-5.6	12.5-5.6	12.4-5.6	12.4-5.6
* Le prestazioni in Aria 15°C, Acqua 26°C, Umidità 70%
Capacità di riscaldamento	kW	18.9-4.7	18.9-4.7	23.2-5.6	23.2-5.6
Consumo di energia	kW	4.2-0.61	4.2-0.61	5.16-0.73	5.16-0.73
C.O.P.		7-4.5	7-4.5	7-4.5	7-4.5
*Dati generali
Compressore		MITSUBISHI
Voltaggio	V	220~240V /50Hz/1PH	380V/50Hz /3PH	220~240V /50Hz/1PH	380V/50Hz/3PH
Corrente nominale	A	18.9	6.9	22.5	8.2
Fusibile minimo	A	26	9	34	13
Consigliato flusso d'acqua	m3/h	8.0	8.0	10.0	10.0
Perdita di carico dell'acqua	Kpa	20	20	25	25
Collegamento dell'acqua	mm	50
Quantità fan		2
Ventilazione		Horizontal
Velocità della ventola	RPM	500-850
Livello di rumore (1m)	dB(A)	42-60	42-60	42-60	42-60
Refrigerante (R410a)		3000	3000	3800	3800
CO2 equivalente		6.3	6.3	80.	8.0
* Dimensioni/Peso
Peso netto	kg	117	117	128	128
Peso lordo	kg	135	135	146	146
Dimensione netta	mm	1050*452*1295
Dimensione di imballaggio	mm	1130*515*1430

* I dati sopra indicati sono soggetti a modifiche senza preavviso.

4. Accessoires e opzioni

4.1 Lista degli accessori

Base antivibrante, 4 pz	Getto di scarico, 2 pz	Scatola impermeabile, 1 pz
Filo di segnale 10M, 1 pzFilo segnale Modbus, 1 pz	Gruppo di collegamento dell'acqua, 2 set	Copertura invernale, 1 pz

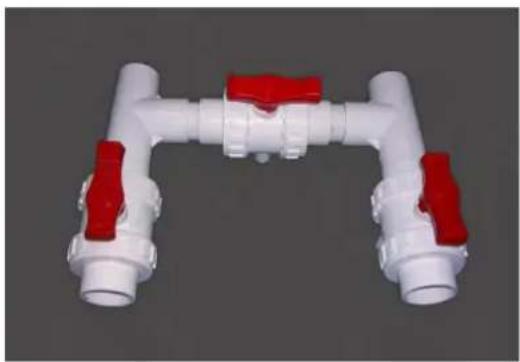

4.2 Kit By-Pass

Il Kit By-Pass è l'accessorio essenziale per l'insitallazione della Sua pompa riscaldamento, è anche uno strumento per l'ottimizzazione del riscaldamento dell'acqua. La regolazione delle valvole permette di ottimizzare il flusso d'acqua e assicurare con il manometro il funzionamento del compressore.

4. Accessoires e opzioni

4.3 Installazione di accessori e connessioni

			Basi anti-vibrazione1. Estrarre 4 basi antivibranti2. Mettili uno per uno sul fondo della macchina come l'immagine.
			Getto drenante1. Installare il getto di scarico sotto il pannello inferiore2. Collegare con un tubo dell'acqua per scaricari l'acqua.Nota: Sollevare la pompa di calore per installare getto. Non rovesciare mai la pompa di calore, potrebbe danneggiare il compressore.
			Giunzione entrata e uscita acqua1. Installare i due giunti come mostrato nell'immagine2. Avvitarli sulla giunzione di ingresso e uscita dell'acqua
			Cablaggio1. Aprire la scatola del cablaggio (contrassegnata in rosso) sul lato della macchina2. Fissare l'altro lato sui giunti all'interno della scatola elettrica.
			Cablaggio pompa dell'acqua (contatto pulito)1. Aprire la scatola del cablaggio (contrassegnata in rosso) sul lato della macchina2. Fissare l'altro lato sui giunti all'interno della scatola elettrica.

5. Posizionamento e collegamento

Attenzione:

Osservare le regole seguenti nel montare la pompa riscaldamento:

1. Ogni aggiunta di chimici deve avvenire nella tubatura a valle della pompa riscaldamento.
2. Mettere sempre la pompa riscaldamento slla base solida e usare i supporti in gomma a evitare la vibrazione e il rumore.
3. Sempre tenere dritta la pompa riscaldamento Se l'utilità fosse messa ad un angolo, aspetta almento 24 ore prima di avviare la pompa riscaldamento.

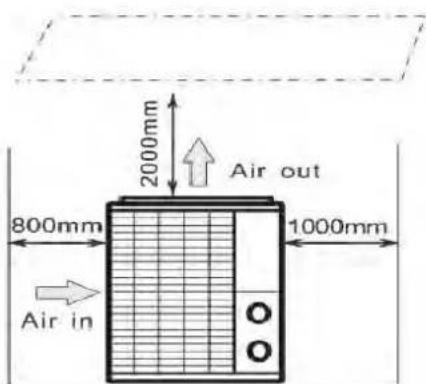

5.1 Posizionamento della pompa riscaldamento

L'unità funzionerà giustamente in qualsiasi posizione desiderato a condizione che siano presenti I tre articoli seguenti:

1. Aria fresca

2. Elettricità

3. Filtri della piscina di nuoto

L'unità sarebbe montata in qualsiasi posizione virtuale al coperto, a condizione che le minime distanze specifiche agli altri oggetti siano mantenuti(vede la figura sotto). Consultare il Suo installatore per l'installazione con uno strumento domestico. L'installazione in una posizione ventilata non presenta nessun problema, non è come la situazione con riscaldatore gassoso(inclusi i problemi della fiamma di pilota).

ATTENZIONE: Non installare l'unità in una camera chiusa con un volume d'aria limitato in cui l'aria espellata dall'unità sarà riusata, o vicina al boschetto che può bloccare l'insenatura d'aria. Tali posizioni danneggia la fornitura continua dell'aria fresca, causando l'efficienza ridotta o prevenendo possibilmente l'uscita del calore sufficiente.

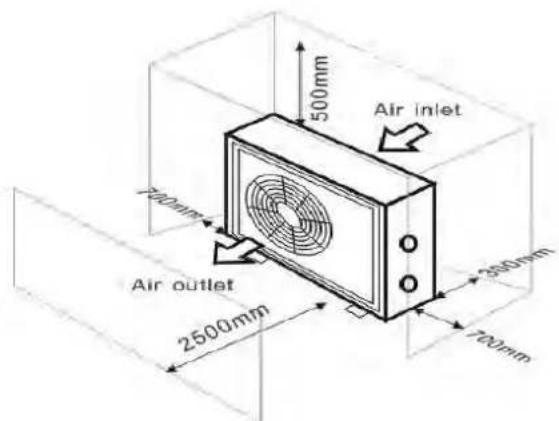

Vede la figura sotto per minime dimensioni.

Air inlet 500mm 700mm Air outlet 2500mm 300mm 700mm

5. Posizionamento e collegamento

5.2 Controllo dell'installazione della valvola

Note

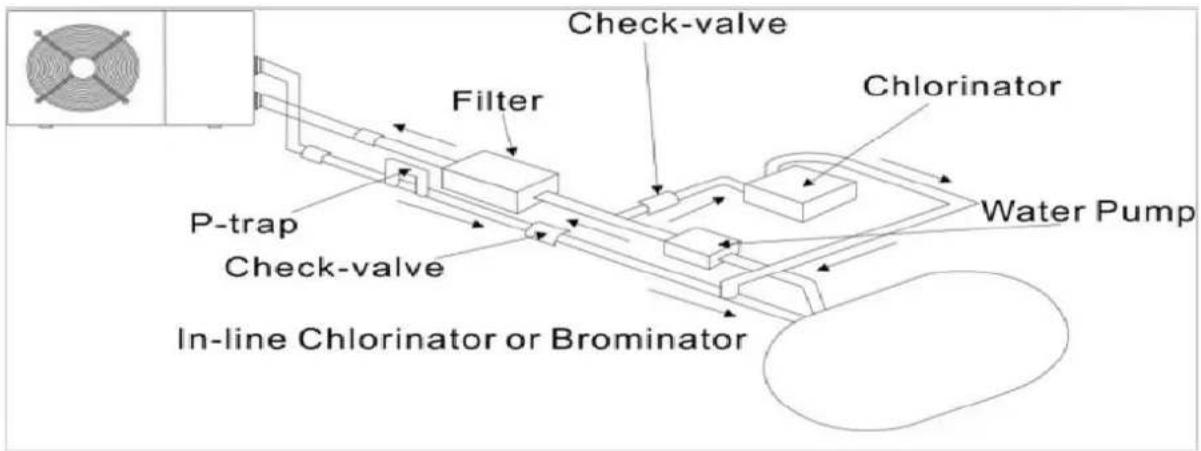

Note: Se l'attrezzatura di dosatura automatic per cloro e acidità (pH) è usata, è essenziale proteggere la pompa contro concentrazioni chimiche eccessivamente alte che corroderebbero lo scambiatore di calore, Per questo motivo, l'attrezzatura di tale tipo deve sempre essere adattata alla tubatura a _valle_ della pompa riscaldamento, è raccomandato installare il controllo valvola per evitare il flusso inverso in assenza della circolazione dell'acqua.

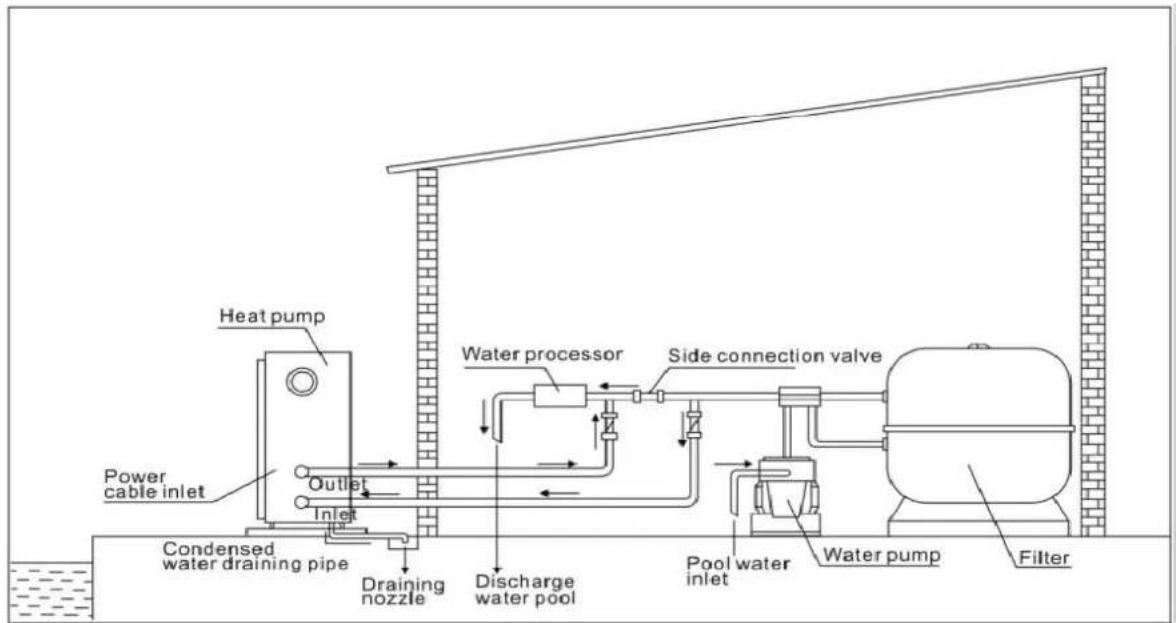

5.3 Sistemazione Tipica

Questa sistemazione è solo un esempio illustrativo

5. Posizionamento e collegamento

NOTE

La fabbrica fornisce solo la pompa riscaldamento. Tutti gli altri componenti, inclusi un bypass, quando necessario, vanno forniti dall'utente o l'installatore

ATTENZIONE:

Per riscaldare l'acqua nella piscine(o tubo riscaldamento), la pompa filtro deve funzionare per far circolare l'acqua attraverso la pompa riscaldamento. La pompa riscaldamento. La pompa riscaldamento non avvierà affinché l'acqua non circola.

5.4 Operazione iniziale

Dopo che tutti I collegamenti sono fatti e controllati, eseguire la procedura seguente:

1. Accendere la pompa filtro, controllare la perdita e verificare che l'acqua fluisce da e verso la piscina di nuoto.
2. Collegare la Potenza alla pompa riscaldamento e premere il pulsante On/Off sul pannello controllo LED, L'unità avvierà dopo la scadenza del ritardo temporale(vede sotto).
3. Tra pochi minuti, controllare se l'aria soffiata fuori l'unità è fredda.
4. Nel spegnere la pompa filro, l'unità va spenta automaticamente, altrimenti, aggiustare l'interruttore del flusso.

A dipendenza dalla temperature iniziale della piscine di nuoto e dalla temperature d'aria, costerebbero alcuni giorni a riscaldare l'acqua alla temperatura desiderata. Un buono coperchio della piscina di nuovo può ridurre dramaticamente la lunghezza del tempo richiesta.

NOTE

Interruttore del flusso d'acqua

Un interruttore di flusso è stato montato per proteggere l'unità HP che opera con adeguata portata d'acqua. Si accende quando la pompa vasca funziona e spegne quando la pompa si spegne.

Ritardo

Unità HP dovrebbe essere dotata di protezione incassata di ritardo ripartenza di 3-minuti a stato solido. Il controllo ritardo è una parte integrante del circuito di controllo, si può eliminare il riavvio di ciclismo e il contattore di vibrazione.

Il ritardo si riavvia automaticamente l'unità HP circa 3 minuti dopo ogni interruzione del circuito di controllo. Anche una breve interruzione di corrente si attiverà il ritardo riavvio di stato solido a 3 minuti e impedisce ch l'unità dalla partenza fino a quando il conto alla rovescia di 3 minuto è terminato.

5. Posizionamento e collegamento

5.5 Condensazione

L'aria introdotta nella pompa riscaldamente è raffreddata rimarchevolemente dall'operazione della pompa riscaldamento per riscaldare l'acqua della piscine, che causarebbe la condensaizone sui fini dell'evaporatore.

NOTE

La quantità della condensazione sarebbe espressa in litri all'ora all'alta umidità relativa. Questo è a volte malinteso come una perdita d'acqua.

5.6 Mostra gauge pressione(R410A)

Esaminare il gauge pressione che indica la pressione gassosa refrigeretante dell'unità, la tabella seguente mostra il valore normale della pressione gassosa(R410A) quando la macchina è spenta o in condizioni del funzionamento.

Condizione d'Unità	Spento
Ambiente (°C)	-5~5	5~15	15~25	25~35
Temperatura d'acqua (°C)	/	/	/	/
Manometro (Mpa)	0.68~0.93	0.93~1.25	1.25~1.64	1.64~2.1

Condizione d'Unità	Funzionante
Ambiente (°C)	10~15	15~20	20~25	25~30	30~35
Temperatura d'acqua (°C)	/	/	/		/
Manometro (Mpa)	1.3~1.8	1.5~1.9	1.6~2.3	1.9~2.8	2.1~3.5

6. Cablaggio elettrico

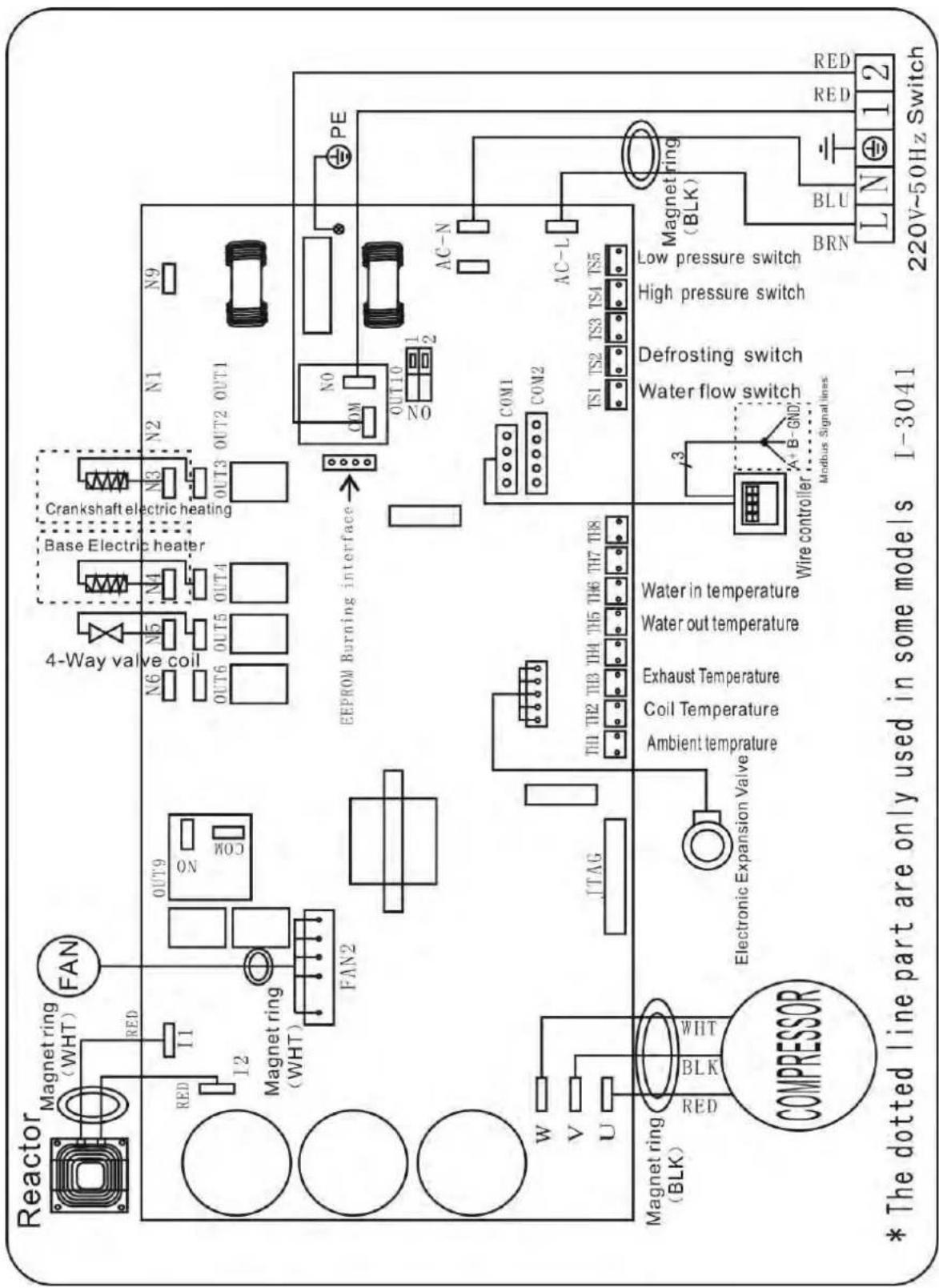

6.1 Diagramma cabalaggio della pompa riscaldamento della piscina di nuoto invertitore

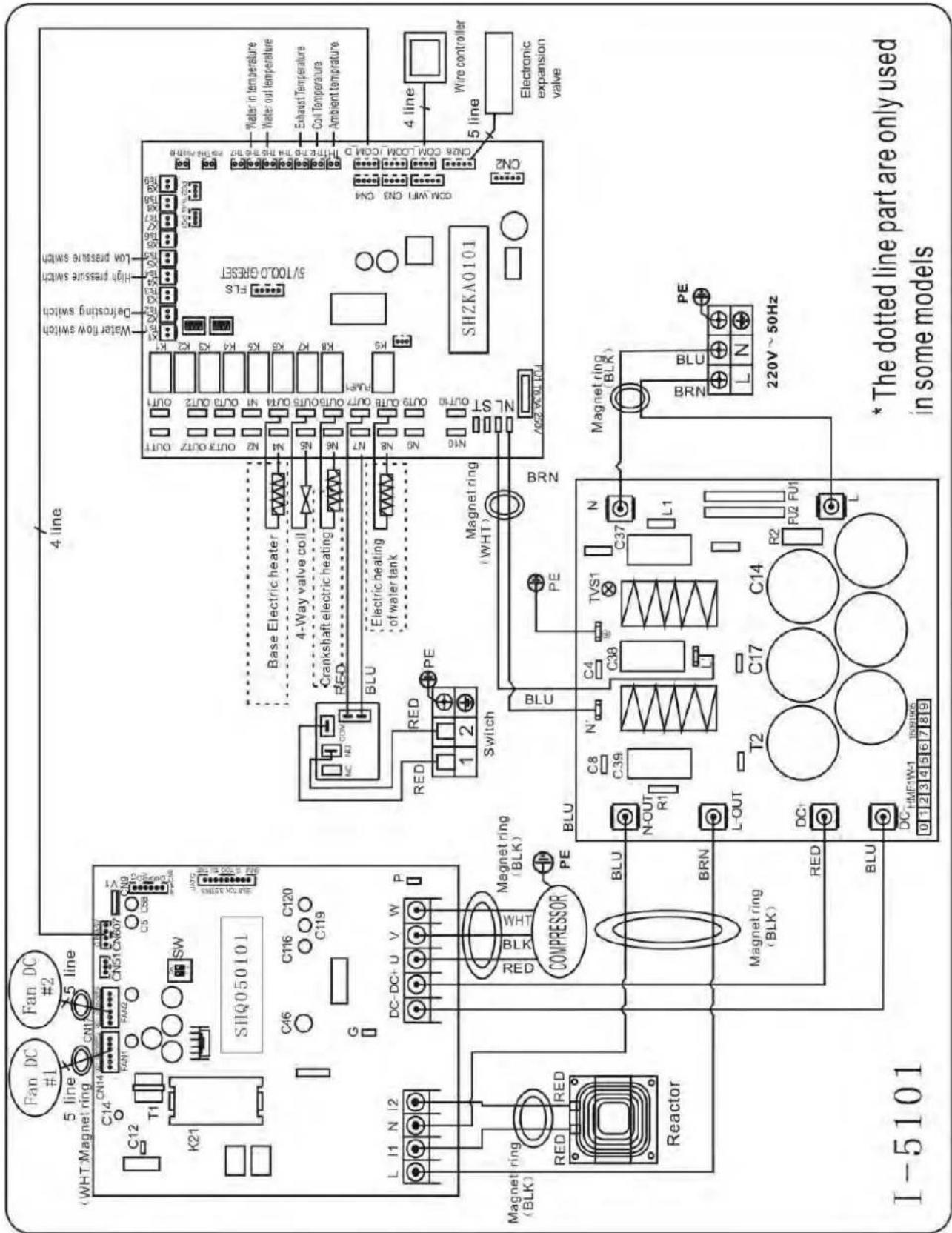

Cablaggio elettrico di base

6. Cablaggio elettrico

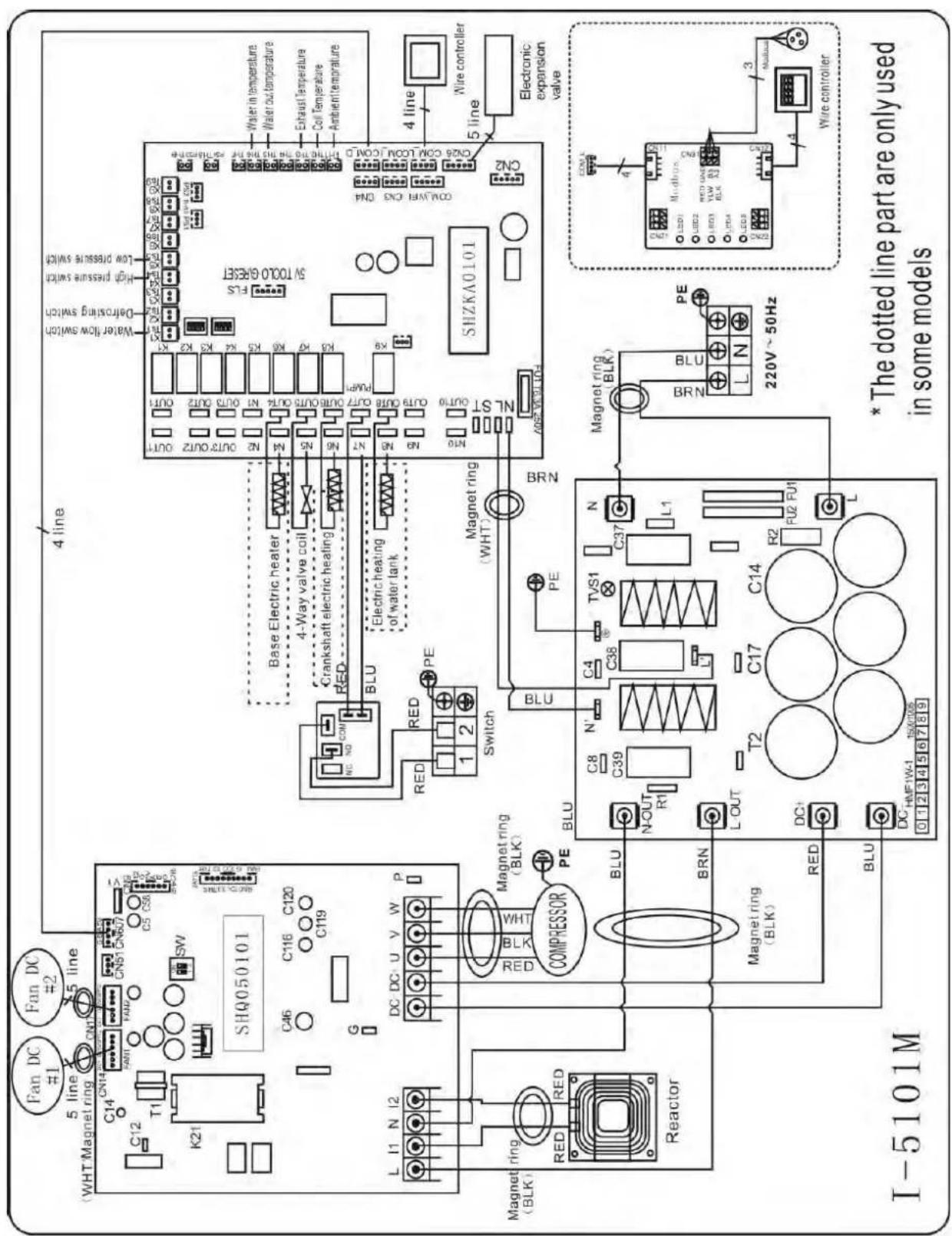

Cablaggio elettrico con modbus

Reactor Magnet ring (WHT) FAN RED I1 I2 Magnet ring (WHT) FAN2 OUT9 ON WOC JTAG Magnet ring (BLK) RED BLK WHT COMPRESSOR Electronic Expansion Valve Ambient temperature Coil Temperature Exhaust Temperature Water out temperature Water in temperature CH21 LED1 RED GND YLV B3 BLK A3 CH22 CN3 RED GND YLV B3 BLK A3 CH23 NO 4-Way valve coil OUT6 OUT5 OUT4 Base Electric heater N6 N5 N4 OUT3 OUT2 OUT1 Crankshaft electric heating N3 N2 N1 N9 EEPROM Burning interface COM COM1 COM2 AC-L TS1 TS2 TS3 TS4 TS5 PE Short catch PCB TS3: Select DC fan Disconnect PCB TS3: Select AC fan Defrosting switch High pressure switch Low pressure switch M antigen (BLK) Controller Modbus L N 1 2 Switch (PUMP) 220V~50Hz

6. Cablaggio elettrico

Cablaggio elettrico di base

6. Cablaggio elettrico

Cablaggio elettrico con modbus

6. Cablaggio elettrico

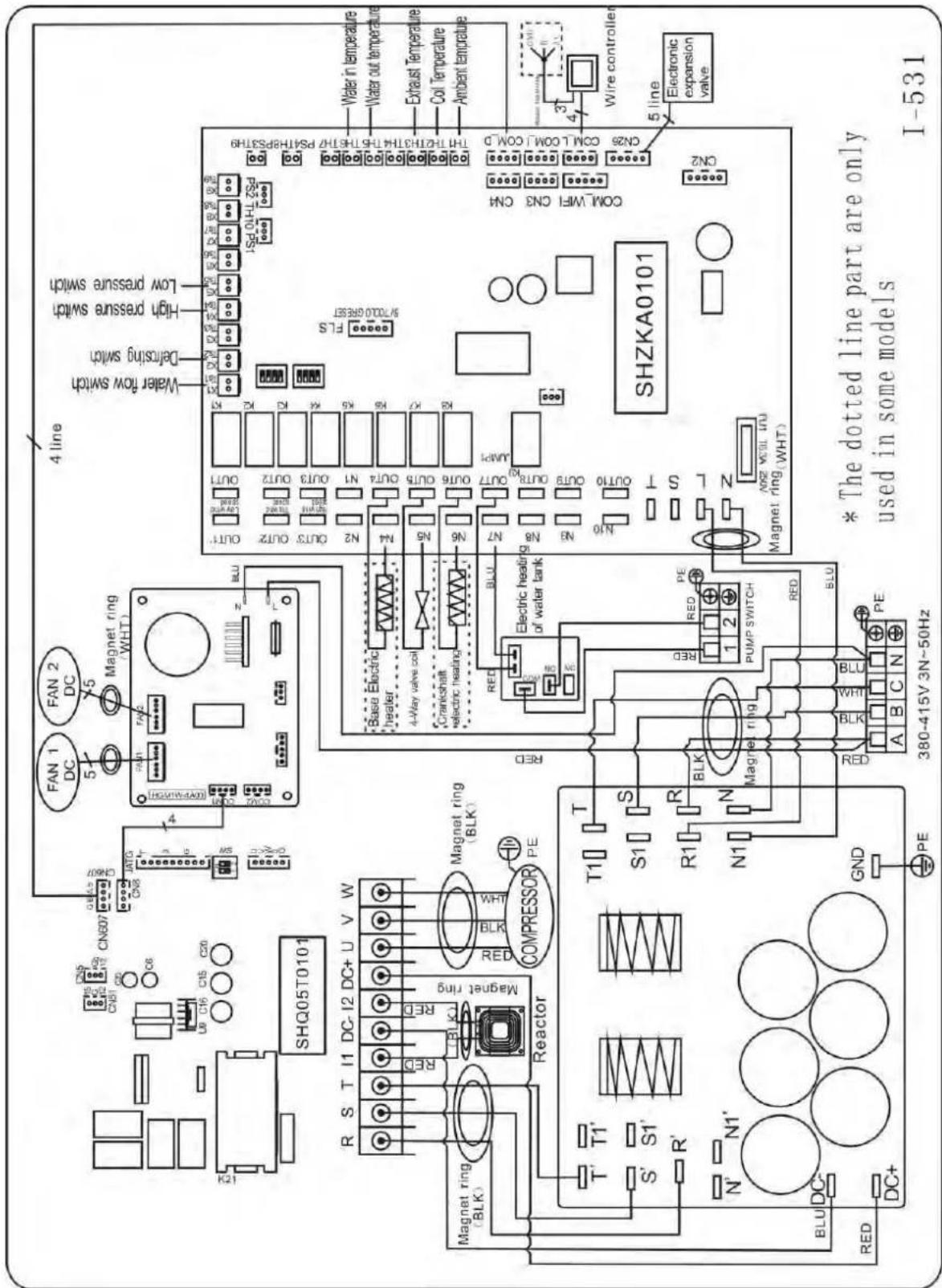

Ref. Elyo Smart NN 26T/35T

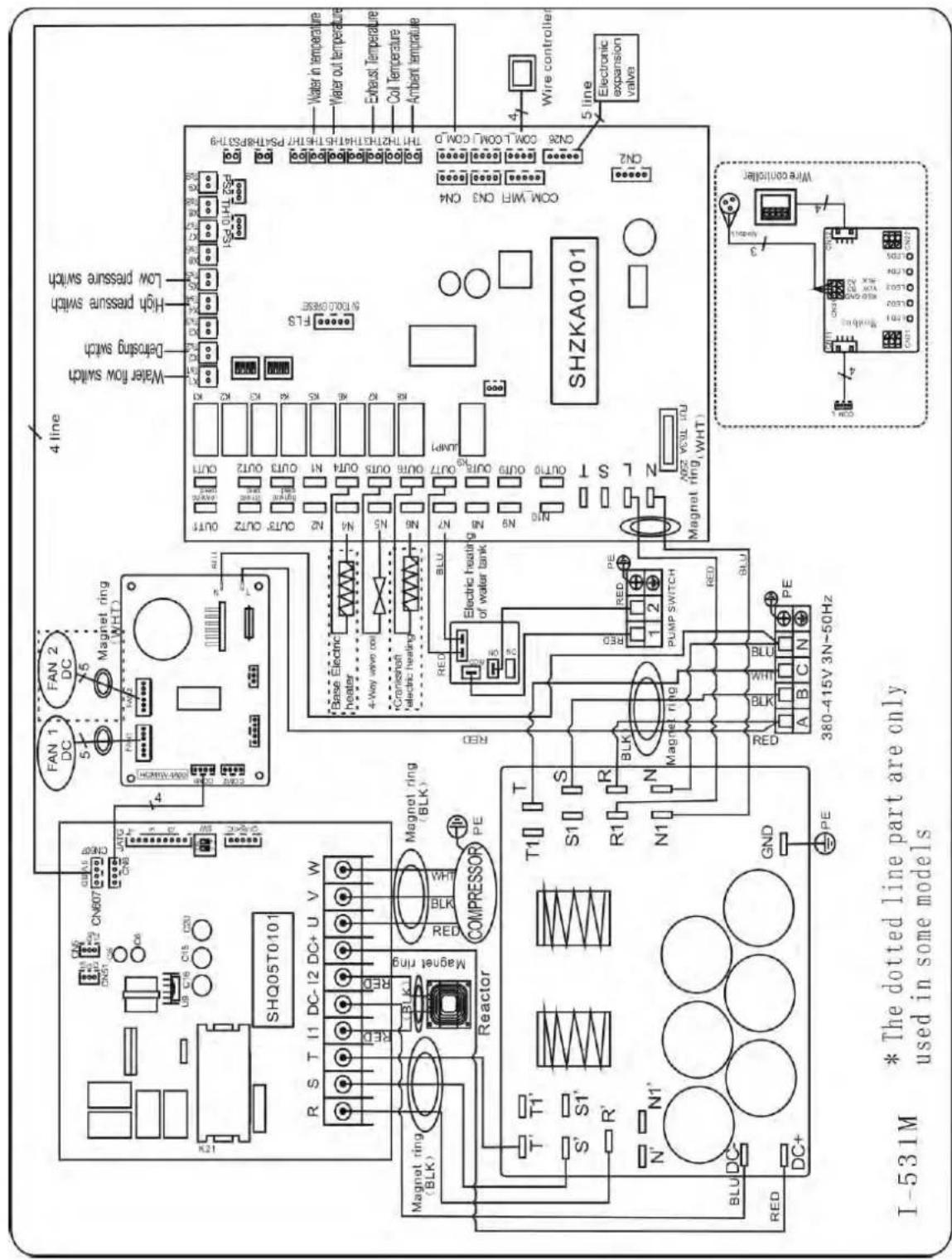

Cablaggio elettrico di base

SHQ05T0101 R S T I1 DC-I2 DC+ U V W Magnet ring (BLK) Reactor COMPRESSOR T' T1' S' S1' R' N' N1' BLU DC- RED DC+ GND PE T1 S1 R1 N1 BLK R N Magnet ring PUMP SWITCH RED BLU CEN A B C N PE 380-415V 3N~50Hz FAN 1 DC FAN 2 DC Magnet ring (WHT) 4 line Water flow switch Defoising switch High pressure switch Low pressure switch BASE Electric heater 4-Way valve coil Graniokshaft electric heating Electric heating of water tank FLS S7300 OR SET N2 OUT3 OUT2 OUT2 N4 OUT3 OUT2 N5 OUT3 OUT2 N6 OUT3 OUT2 N7 OUT3 OUT2 N8 OUT3 OUT2 N9 OUT3 OUT2 N10 OUT3 OUT2 N11 OUT3 OUT2 N12 OUT3 OUT2 N13 OUT3 OUT2 N14 OUT3 OUT2 N15 OUT3 OUT2 N16 OUT3 OUT2 N17 OUT3 OUT2 N18 OUT3 OUT2 N19 OUT3 OUT2 N20 OUT3 OUT2 N21 OUT3 OUT2 N22 OUT3 OUT2 N23 OUT3 OUT2 N24 OUT3 OUT2 N25 OUT3 OUT2 N26 OUT3 OUT2 N27 OUT3 OUT2 N28 OUT3 OUT2 N29 OUT3 OUT2 N30 OUT3 OUT2 N31 OUT3 OUT2 N32 OUT3 OUT2 N33 OUT3 OUT2 N34 OUT3 OUT2 N35 OUT3 OUT2 N36 OUT3 OUT2 N37 OUT3 OUT2 N38 OUT3 OUT2 N39 OUT3 OUT2 N40 OUT3 OUT2 N41 OUT3 OUT2 N42 OUT3 OUT2 N43 OUT3 OUT2 N44 OUT3 OUT2 N45 OUT3 OUT2 N46 OUT3 OUT2 N47 OUT3 OUT2 N48 OUT3 OUT2 N49 OUT3 OUT2 N50 OUT3 OUT2 N51 OUT3 OUT2 N52 OUT3 OUT2 N53 OUT3 OUT2 N54 OUT3 OUT2 N55 OUT3 OUT2 N56 OUT3 OUT2 N57 OUT3 OUT2 N58 OUT3 OUT2 N59 OUT3 OUT2 N60 OUT3 OUT2 N61 OUT3 OUT2 N62 OUT3 OUT2 N63 OUT3 OUT2 N64 OUT3 OUT2 N65 OUT3 OUT2 N66 OUT3 OUT2 N67 OUT3 OUT2 N68 OUT3 OUT2 N69 OUT3 OUT2 N70 OUT3 OUT2 N71 OUT3 OUT2 N72 OUT3 OUT2 N73 OUT3 OUT2 N74 OUT3 OUT2 N75 OUT3 OUT2 N76 OUT3 OUT2 N77 OUT3 OUT2 N78 OUT3 OUT2 N79 OUT3 OUT2 N80 OUT3 OUT2 N81 OUT3 OUT2 N82 VCSL HJU METERING (WHT) SHZKA0101 * The dotted line part are only used in some models. I-531

6. Cablaggio elettrico

Cablaggio elettrico con modbus

I-531M * The dotted line part are only used in some models SHQ05T0101 R S T I1 DC-I2 DC+ U V W Magnet ring (BLK) REDA BLK Magnet ring (BLK) COMPRESSOR PE T' T1' S' S1' R' N' N1' BLU DC RED DC+ T1 S1 R1 N1 BLK Magnet ring RED BLU PUMP SWITCH RED PE 380-415V 3N~50Hz FAN 1 DC FAN 2 DC Magnet ring (WHT) OUT1 OUT2 OUT3 OUT4 OUT5 OUT6 OUT7 OUT8 JUMP1 RLS LST ON3 ON4 ON5 ON6 ON7 ON8 ON9 ON10 ON11 ON12 ON13 ON14 ON15 ON16 ON17 ON18 ON19 ON20 ON21 ON22 ON23 ON24 ON25 ON26 ON27 ON28 ON29 ON30 ON31 ON32 ON33 ON34 ON35 ON36 ON37 ON38 ON39 ON40 ON41 ON42 ON43 ON44 ON45 ON46 ON47 ON48 ON49 ON50 ON51 ON52 ON53 ON54 ON55 ON56 ON57 ON58 ON59 ON60 ON61 ON62 ON63 ON64 ON65 ON66 ON67 ON68 ON69 ON70 ON71 ON72 ON73 ON74 ON75 ON76 ON77 ON78 ON79 ON80 ON81 ON82 ON83 ON84 ON85 ON86 ON87 ON88 ON89 ON90 ON91 ON92 ON93 ON94 ON95 ON96 ON97 ON98 ON99 ON100 SWZKA0101

Il diagramma di cabalggio elettrico sopra funge da riferimento, sottoporre la macchina al diagramma di cablaggio,

6.2 Collegamento elettrico

L'alimentazione per la pompa di calore deve provenire, preferibilmente, da un circuito esclusivo con componenti di protezione regolatori (protezione differenziale 30mA) e un interruttore magnetotermico.

-L'installazione elettrica deve essere eseguita da un professionista specializzato (elettricista) in conformità con le norme e le normative vigenti nel paese di installazione.
-Il circuito della pompa di calore deve essere collegato a un circuito di terra di sicurezza sulla morsettiera.
-I cavi devono essere installati correttamente per evitare interferenze.
-La pompa è progettata per il collegamento a un alimentatore generale con messa a terra.
-Sezione del cavo; Questa sezione è indicativa e dovrebbe essere verificata e adattata in base alle esigenze e alle condizioni d'uso.
-La tolleranza della variazione di tensione accettabile è +/- 10% durante il funzionamento.

Le connessioni devono essere dimensionate in base alla potenza dell'apparecchiatura e allo stato dell'installazione.

Modelli			Interruttore	Lunghezza massima del filo
				2,5 mm^2	4 mm^2	6 mm^2	10 mm^2
ELYO	SMART	NN 0€	7 A	84 m	135 m	200 m	335 m
ELYO	SMART	NN 0€	10 A	57 m	90 m	130 m	225 m
ELYO	SMART	NN 1€	13 A	43 m	68 m	100 m	170 m
ELYO	SMART	NN 1€	16 A	34 m	54 m	80 m	135 m
ELYO	SMART	NN 2€	20 A	29 m	45 m	66 m	110 m
ELYO	SMART	NN 2€	26 A	135 m	210 m	315 m	525 m
ELYO	SMART	NN 25	9 A	105 m	160 m	240 m	400 m
ELYO	SMART	NN 3€	34 A	21 m	34 m	49 m	84 m
ELYO	SMART	NN 30	13 A	-	27 m	39 m	68 m

Questi valori vengono forniti come linea guida, solo l'intervento di un tecnico autorizzato può deterrì i valori corrispondenti alla propria installazione.

La linea elettrica deve essere dotata di un collegamento di terra e di un interruttore automatico con differenza 30 mA in testa.

6. Cablaggio elettrico

6.3 Protezione Elettrica

NOTE

La pompa riscaldamento della piscine di nuoto va collegato a terra bene, nonostante che lo scambiatore calore d'unità sia isolato elettricamente dal resto dell'unità. Mettere a terra l'unità è richiesto per protegger La dal circuito corto nell'unità. E' anche richiesto la legatura.

ATTENZIONE:

Scollegamento: Un scollegamento significa (interruttore del circuito, l'interruttore fuso o no fuso) va posizionato nella vista e stabilmente accessibile dall'unità. E' la pratica comune su pompa riscaldamento commerciale e residenziale. Protegge l'attrezzatura non attaccata eccitata remotamente e permette di spegnere la potenza all'unità quando l'unità funziona.

6.4 Installazione del diportato display

(1) (2) (3) (4) (5)

• Lato con spina del pannello controllo(foto 1)
• Altro lato del cavo di segnale(foto 2)
• Aprire il pannello di cablaggio e mettere il lato senza la spina attraversante la scatola elettrica(foto 3, 4)
• Inserire il cablaggio nella posizione designata sul Modbus Module o PCB (senza Modbus). (foto 5)

6.5 Installazione del cavo di segnale Modbus/Fluidra connect

(6) (7) (8) (9)

-- Aprire il coperchio del terminale (foto6)
- Prendere il cavo del segnale Modbus/Fluidra connect dagli accessori (foto 7) e inserire l'estremità rotonda del cavo del segnale nel cavo del segnale dal modulo Modbus/Fluidra connect. (foto 8)
- Terminale a tre fili: "A +", "B-", "GND". (foto 9)

7. Avvio della Pompa Riscaldamento

7. Operazione Controllore Display

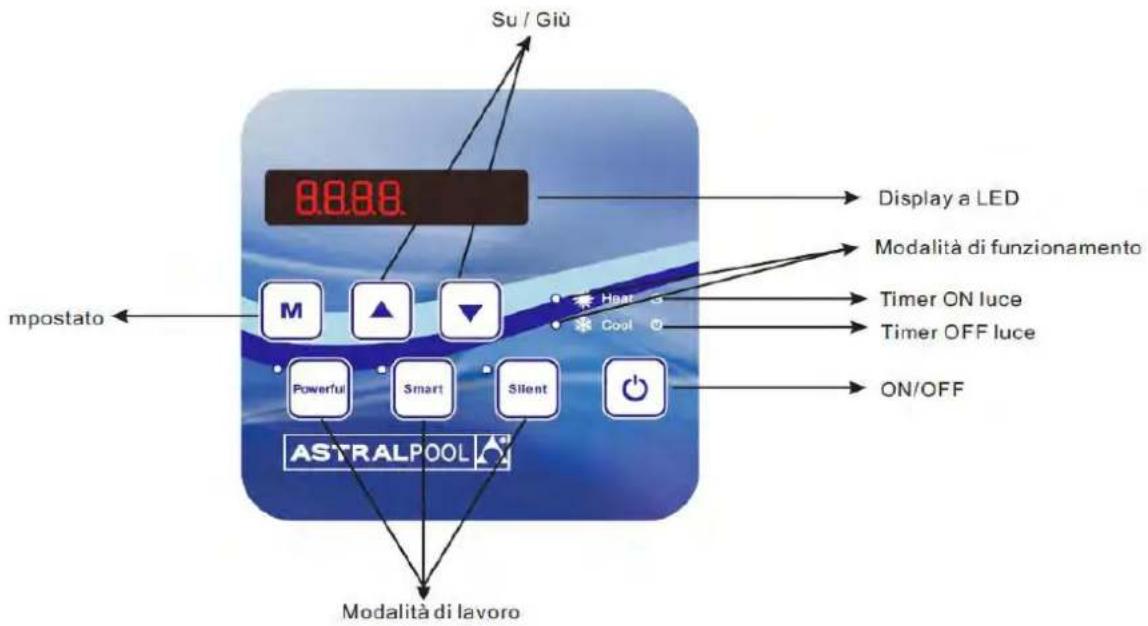

7.1 Guida per operazione

Su / Giù 88.88 Display a LED Modalità di funzionamento Timer ON luce Timer OFF luce ON/OFF mpostato M Powerful Smart Silent ASTRALPOOL Modalità di lavoro

Quando la pompa di calore si collega all'alimentazione, il display LED mostra un codice per 3 secondi che indica il modello della pompa di calore.

7.2 I tasti e le loro operazioni

7.2.1 Un pulsante

Premere per avviare la pompa di calore, il display LED indica la temperatura dell'acqua desiderata per 5 secondi, quindi mostra la temperatura dell'acqua in ingresso e la modalità di funzionamento.

Premere per arrestare la pompa di calore e mostra "OFF"

Avviso: Durante il controllo dei parametri e la regolazione, premere il a rapida uscita e salvare l'impostazione corrente.

Premere di nuovo per accendere / spegnere la macchina.

7.2.2 tasto

Cambia la modalità di riscaldamento e la modalità automatica

7.2.3 tasto e

Orologio / Unclock il display:

Tenere e per 5 secondi per bloccare / sbloccare lo schermo.

7. Avvio della Pompa Riscaldamento

Impostazione della temperatura dell'acqua:

Premere o per impostare direttamente la temperatura dell'acqua.

Controllo dei parametri:

Premere prima, quindi premere per controllare il parametro User da d0 a d11

Codice	Condizione	Portata	Osservazione
d0	temperatura dello stampo IPM	0-120°C	valore di prova reale
d1	temperatura dell'acqua in ingresso	-9°C~99°C	valore di prova reale
d2	temperatura acqua in uscita.	-9°C~99°C	valore di prova reale
d3	temp.	-30°C~70°C	valore di prova reale
d4	Codice di limitazione della frequenza	0,1,2,4,8,16	valore di prova reale
d5	Temp tubazioni.	-30°C~70°C	valore di prova reale
d6	temperatura di scarico del gas	0°C~C5°C (125°C)	valore di prova reale
d7	Fase di EEV	0~99	N*5
d8	Compressore frequenza di funzionamento	0~99Hz	valore di prova reale
d9	Corrente Compressore	0~30A	valore di prova reale
d10	Velocità della ventola corrente	0-1200 (rpm)	valore di prova reale
d11	Codice di errore per l'ultima volta	Tutto il codice di error
d12	MOBUS COM	0 - 5	Impostazione, Solo Modbus
d13	Indirizzo MODBUS Indirizzo	1 - 88	Impostazione, Solo Modbus
d14	Codice prodotto	0000- FFFF	Impostazione, Solo Modbus

7. Avvio della Pompa Riscaldamento

Premere prima, quindi premere per controllare / regolare il parametro User da P1 a P7

Codice	Nome	Portata	Predefinito	Remard
P0	Sbrinamento obbligatorio	0-1	0	0 Operazione normale predefinita,1 Sbrinamento obbligatorio
P1	Modalità di lavoro	0-1	1	1 Modalità di riscaldamento,,0 Modalità di raffreddamento
P2	Timer on / off	0-1	0	1 Timer on/off è attivata, 0 timer on / off è fuori fu (l'impostazione di P5 e P6 non funzionerà)
P3	Pompa dell'acqua	0-1	0	1 Sempre di corsa, 0 Conforme sulla gestione delle compressore
P4	Ora attuale	HH:MM	0:00	0-23:0-59
P5	Timer acceso	HH:MM	0:00	0-23:0-59
P6	timer off	HH:MM	0:00	0-23:0-59
P7	temperatura dell'acqua in ingresso.correzione	-9~9	0	Impostazione predefinita: 0
P12	MOBUS COM	0 - 5	0	Solo Modbus (Valore predefinito dopo il reset)
P13	Indirizzo ID MODBUS	1 - 88	9	Solo Modbus (Valore predefinito dopo il reset)

Codice con connessione	Parametro P	Descrizione
68769	0CA1	ELYO SMART NN 6.1-2.1
68770	0CA2	ELYO SMART NN 9.2-2.3
68771	0CA3	ELYO SMART NN 12.5-2.9
68772	0CA4	ELYO SMART NN 16-3.8
68774	0CA6	ELYO SMART NN 19-4.7
68775	0CA7	ELYO SMART NN 24-5.9
68776	0CA8	ELYO SMART NN 24-5.9 T
68850	0CF2	ELYO SMART NN 28.5-6.8
68851	0CF3	ELYO SMART NN 28.5-6.8 T

Parametri del codice prodotto Impostazione P (solo MOBUS)

Premere + per 5 secondi, il primo numero digitale lampeggia, premere o per

scegliere il numero di destinazione da 0-F, quindi premere per regolare il secondo numero. Così fa il terzo e il quarto numero. Infine, premere per salvare le impostazioni e uscire, oppure uscire automaticamente dopo 15 secondi.

Dopo l'impostazione, il parametro codice prodotto P non può essere ripristinato indipendentemente dal ripristino del sistema. Il valore dell'impostazione viene sempre mantenuto.

7. Avvio della Pompa Riscaldamento

7.2.4 funzione di ripristino del sistema

Premere e in 10s, il sistema si resetta e visualizzerà "0000" sul controller.

7.2.5

Simbolo di riscaldamento, la luce sarà su quando è in funzione.

Quando lo sbrinamento, la spia lampeggia.

7.2.6

Simbolo di raffreddamento, la luce sarà su quando è in funzione.

7.2.7

Simbolo di arresto automatico, la luce sarà su quando è in funzione.

7.2.8

Simbolo di avvio automatico, la luce sarà su quando è in funzione.

7.2.9

Premere questo pulsante, la luce sarà il flash, la pompa di calore funzionerà in 'uscita completa' solo.

7.2.10

Mentre si sceglie Smart, la pompa di calore sarà solo operare in 'uscita Medium' e 'uscita completa' Quando nel 'uscita Medium', alla luce della smart lampeggia.

Quando nel 'uscita completa', la lampada della Smart è l'illuminazione, la lampada della potente sarà il flash.

7.2.11

Mentre si sceglie il silenzio, la pompa di calore sarà solo operare in 'uscita Medium' e 'piccola uscita'

Quando nel 'Piccolo uscita', la luce di Silent lampeggia.

Quando nel 'uscita Media', la lampada di Silent è l'illuminazione, la lampada della smart sarà flash.

7. Avvio della Pompa Riscaldamento

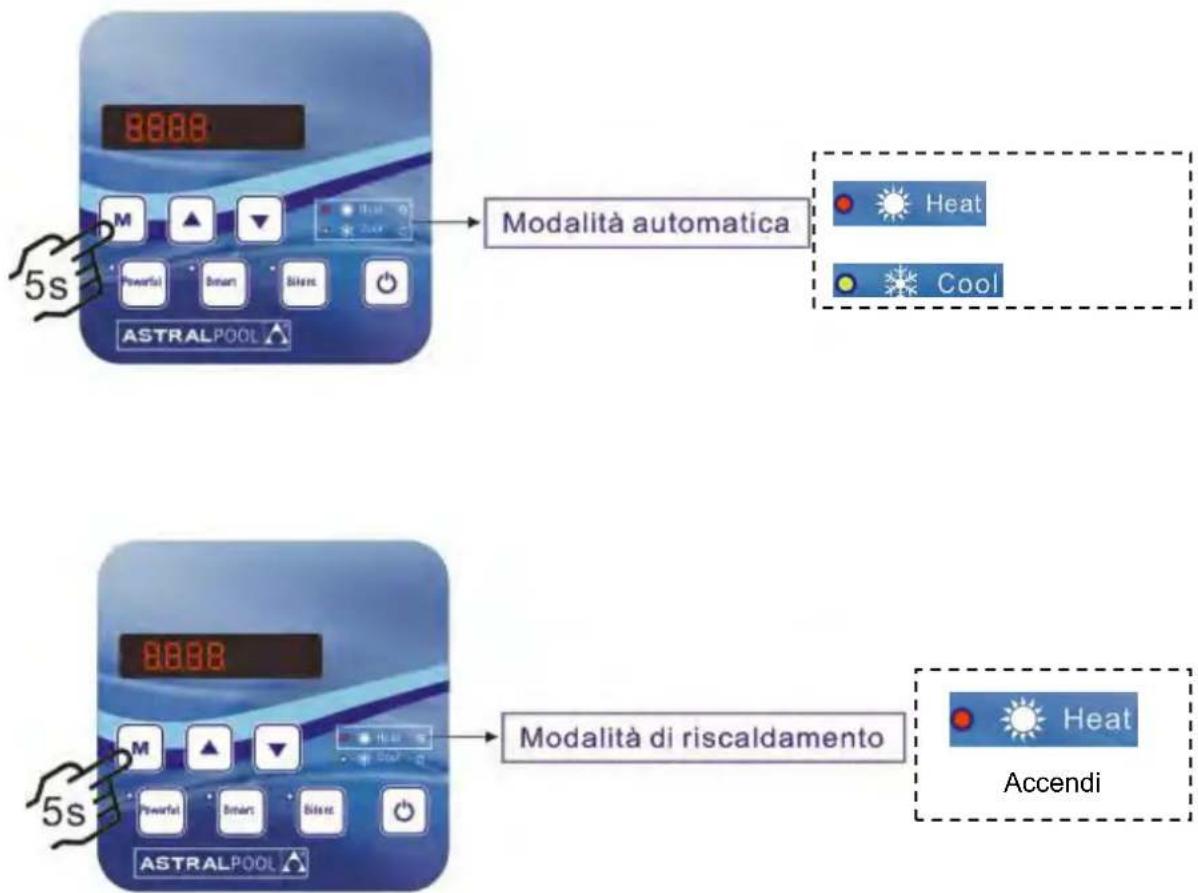

7.2.12 Auto Mode

Ci sono 3 modelli per l'unità, solo riscaldamento, modalità automatica (interruttore di riscaldamento e raffreddamento), solo raffreddamento. È possibile cambiare la modalità di riscaldamento e la modalità automatica premendo per 5 secondi, indipendentemente dall'accensione o spegnimento dell'unità.

8888 M Powerful Branzi Bilanz ASTRALPOOL Modalità automatica Heat Cool 8888 M Powerful Branzi Bilanz ASTRALPOOL Modalità di riscaldamento Accendi

Logica di funzionamento della modalità automatica

Imposta la temperatura dell'acqua(Tset)	Acqua corrente in temperatura (Tset +2°C)	Modalità di lavoro corrente	Dopo 3 minuti o sopra passerà a
Tset (es : 28 °C)	Tset +2°C (es : 30 °C)	Modalità di riscaldamento	Modalità di raffreddamento
Tset (es : 28 °C)	Tset-2°C (es : 26 °C)	Modalità di raffreddamento	Modalità di riscaldamento

7. Avvio della Pompa Riscaldamento

7.3 Logica per il riscaldamento

NO	Condizione del lavoro	Modalità di lavoro	Temperatura dell'acqua in ingresso	Livello di lavoro della pompa di calore
1	Avvia la pompa c calore	SMART	≤q Tset-1	POWERFUL
2			Tset-1< and < Tset+1	SMART
3			≥q Tset+1	Standby
4		SILENT	≤q Tset-1	SMART
5			Tset-1< and < Tset+1	SILENT
6			≥q Tset+1	Standby
7		POWERFUL	Tset+1	POWERFUL
8			≥q Tset+1	Standby
9	Il riavvio del riscaldatore dallo stato di standby avviene all'avvio

7.4 Logica di funzionamento di raffreddamento

NO	Condizione del lavoro	Modalità di lavoro	Temperatura dell'acqua in ingresso	Livello di lavoro della pompa di calore
1	Avvia la pompa d calore	SMART	≤q Tset-1	Standby
2			Tset-1< and <Tset+1	SMART
3			≥q Tset+1	POWERFUL
4		SILENT	≤q Tset-1	Standby
5			Tset-1< and <Tset+1	QUIET
6			≥q Tset+1	SMART
7		POWERFUL	>Tset-1	POWERFUL
8			≤q Tset-1	Standby
9	Il riavvio del raffreddamento dallo stato di standby corrisponde alla messa in servizio

8. Risoluzione deiproblemi

8.1 Visualizzazione del codice di errore on LED controllore a cavo

Malfunzionamento	Codice di errore	Ragionare	Soluzione
Protezione ad alta tensione	EE 01	1. Interruttore di alta pressione in cat connessione o guasto2. La temperatura ambiente è troppo3. La temperatura dell'acqua è troppo4. Il flusso dell'acqua è troppo basso5. La velocità del motore è anomala motore della ventola è danneggiato	1. Controllare il cablaggio per l'interrutto ad alta pressione o modificarne uno r2. Controllare il flusso d'acqua o la dell'acqua3. Controllare il motore del ventilatore4. Controllare e riparare il sistema di tubazioni
Protezione a bassa tensione	EE 02	1. Interruttore di bassa pressione in c connessione o guasto2. EEV è bloccato o il sistema di t si è inceppato3. La velocità del motore è anomala motore è danneggiatoPerdita di gas	1. Controllare il cablaggio dell'interrutto a bassa pressione o modificarne uno r2. Controllare l'EEV e il sistema di tubazioniControllare il motore3.In mezzo del manometro per control il valore di pressione
Nessun flusso d'acqua o L'interruttore rotto	EE 03	1. Interruttore di flusso dell'acqua in cattiva connessione2. L'interruttore del flusso dell'acqua è danneggiato3. No/ Flusso d'acqua insufficiente.	1. Controllare il cablaggio dell'interrutto di flusso dell'acqua2. Cambiare l'interruttore di flusso dell'acqua3. Controllare la pompa dell'acqua o sistema di navigazione
Protezione della temperatura alta di riscaldamento	EE 04	1. Portata d'acqua bassa2. L'interruttore del flusso d'acqua è bloccato e l'alimentazione idrica è interrotta3. Il sensore T2 è anormale	1. Controllare il sistema dell'acqua2. Controllare la pompa dell'acqua o l'interruttore di flusso dell'acqua3. Controllare il sensore T2 o modifica un altro
Protezione dello scarico alto	EE 05	1. Mancanza di gas2. Portata d'acqua bassa3. Il sistema di compressione è stato bloccato4. Temp. Di scarico Guasto del senso	1. Controllare il manometro ad alta pressione, se troppo basso, riempire di2. Controllare il sistema di navigazione la pompa dell'acqua3. Controllare il sistema di tubazioni fosse un blocco4. Cambiare una nuova temperatura di scarico. sensore

8. Risoluzione deiproblemi

Malfunzionamento	Codice di errore	Ragionare	Soluzione
Connessione della linea di segnale danneggiata, errore del telecomando	EE 06	1. La connessione via cavo non è bi danneggiata2. Errore del controller	1. Controllare e ricollegare il filo del segnale2.Cambia un nuovo filo di segnale3. Spegnere l'alimentazione elettrica e riavviare la macchina4. Modificare un nuovo controller
Protezione della corrente di compressore	EE 07	1. La corrente del compressore è trop grande momentanea2. Connessione bloccata per la sequen delle fasi del compressore3. Gli accumuli del compressore di le il passaggio di olio alla corrente diventano più grandi4. Compressore o scheda driver danneggiata5. Il flusso d'acqua è anormale6. Potere fluttuazioni in breve tempo	1. Controllare il compressore2. Controllare il sistema di navigazione3. Controllare se la potenza nell'interva normale4. Controllare la connessione di sequer di fase
Errore di comunicazione fra il telecomando e la scheda di controllo principale	EE 08	1.Collegamento del cavo del segnale s o cavo del segnale danneggiato2. Malfunzionamento del controller	1. Controllare e ricollegare il filo del segnale2.Cambia un nuovo filo di segnale3. Spegnere l'alimentazione elettrica e riavviare la macchina4. Modificare un nuovo controller
Errore di comunicazione fra la piastra di guida e la scheda di controllo principale	EE 09	1.Per il collegamento del cavo di comunicazione2. Il cavo è danneggiato	1. Controllare il collegamento del filo2.Cambia un nuovo filo
Protezione della tensione alta VDC	EE 10	1. La tensione della linea della madre troppo alta2. La scheda del driver è danneggiata	1. Controllare se la potenza è nell'intervallo normale2.Change scheda di guida o scheda principale
Protezione del modulo IPM	EE 11	1. Errore dati2. Connessione fase compressore lunga3. Il liquido del compressore e l'accu di olio portano alla corrente che dive più grande4. Compressore o scheda driver danneggiata	Errore 1.Program, spegnere l'alimentazio elettrica e riavviare dopo 3 minuti2.Cambia la scheda del driver3. Controllare la connessione della sequenza del compressore

8. Risoluzione deiproblemi

Malfunzionamento	Codice di errore	Ragionare	Soluzione
Protezione della tensione bassa VDC	EE 12	La tensione della linea principale e troppo bassaLa scheda del driver è danneggiata	Controllare se la potenza è nell'intervallo normaleCambiare la scheda del driver
Protezione della corrente dell'ingresso grande	EE 13	La corrente del compressore è trop grande momentaneaIl flusso d'acqua è anormaleAumentare le fluttuazioni in breve tempoInduttore PFC errato	Controllare il compressoreControllare il sistema di navigazioneVerificare se la potenza è nell'internormaleControllare se viene utilizzato l'indu PFC corretto
Errore dell'uscita del circuito di temperatura del modulo IPM	EE 14	Anomalia di uscita del circuito ter del modulo IPMIl motore del ventilatore è anorma danneggiatoLa lama della lama è rotta	Cambia un bordo del driverControllare se la velocità del motore troppo bassa o il motore del ventilato danneggiato, cambiare un'altraCambia un'altra ventola
Protezione della temperatura alta del modulo IPM	EE 15	Eccezione di uscita del circuito ter del modulo IPMIl motore è anormale o danneggiatoLa lama della lama è rotta	Cambia un bordo del driverControllare se la velocità del motore ventilatore è troppo bassa o il motore ventilatore è danneggiato, cambiare un'altraCambia un'altra ventola
Protezione del modulo PFC	EE 16	Eccezione di uscita del modulo PFIl motore è anormale o danneggiatoLa lama della lama è rottaSalto di tensione in ingresso, la p in ingresso è anormale	Cambia un bordo del driverControllare se la velocità del motore troppo bassa o il motore del ventilato danneggiato, cambiare un'altraCambiare un'altra ventolaControllare la tensione di ingresso
Guasto della ventola DC	EE 17	Il motore CC è danneggiatoLa scheda madre è danneggiataLa lama del ventilatore è bloccata	Detect motore DC, sostituire con un nuovoCambia una nuova scheda principaleScopri la barriera e lo esegui
Errore del circuito interno della temperatura del modulo PFC	EE 18	La scheda del driver è danneggiata	Cambia una nuova scheda driverControllare se la velocità del moto ventilatore è troppo bassa o il motore ventilatore è danneggiato, cambiare un altro

8. Risoluzione deiproblemi

Malfunzionamento	Codice di errore	Ragionare	Soluzione
Protezione della temperatura alta del modulo PFC	EE 19	1. Uscita del circuito termico del modulo PFC anormale2. Il motore è anormalc o dannegg3. La lama del ventilatore è rotta4. La vite nella scheda del driver stretta	1.Cambia una nuova scheda driver2.Controllare se la velocità del moto troppo bassa o il motore del ventila danneggiato, cambiare un'altra3. Cambiare un'altra ventola4.Controllare se la vite è allentata
Guasto dell'alimentazione	EE 20	La tensione di alimentazione si flutt troppo	Controllare se la tensione è stabile
Guasto del controllo di software	EE 21	1.Compressore esaurito2. Programma lungo3. L'impedenza nel compressore caus la velocità di rotazione instabile	1. Controllare la scheda principale o modificarne una nuova2.Inserire il programma corretto
Guasto del circuito di rilevamento corrente	EE 22	1. Segnale di tensione anomalo2. La scheda del driver è danneggi	1. Controllare la scheda principale o modificarne una nuova2.Change una nuova scheda driver
Compressore non avviato	EE 23	1. La scheda principale è danneggia2. Errore di cablaggio del compresso contatto scarso o scollegato3. Accumulo liquido all'interno4. Connessione di fase errata per il compressore	1. Controllare la scheda principale o modificarne una nuova2. Controllare il cablaggio del compressore secondo lo schema eletti3. Controllare il compressore o modificarne uno nuovo
Guasto del pacchetto di temperatura ambientale sulla piastra di guida	EE 24	Guasto del dispositivo Temperatura ambiente	Cambiare la scheda del driver o la scheda principale
Guasto di fase del compressore	EE 25	I compressori U, V, W sono colleg una fase o due fasi	Controllare il cablaggio effettivo secondo lo schema elettrico
Guasto della commutazione della valvola a quattro v	EE 26	1. Inversione della valvola a quattro2. Mancanza di refrigerante (nessuna rilevazione in caso di malfunzionamo T3 o T5)	1.Seguire la modalità di raffreddamer per controllare la valvola a 4 vie s stata invertita correttamente2.Change una nuova valvola a 4 vie3.Fill con gas
Errore nella lettura dei dati EEPROM della piastra della conversione	EE27	1.Specificare i dati EEPROM nel programma o l'immissione non riusci di dati EEPROM2. Guasto della scheda principale	1.Re-immettere i dati EEPROM corre2.Change una nuova scheda principal

1. Risoluzione deiproblemi

Malfunzionamento	Codice di errore	Ragionare	Soluzione
Errore di comunicazione fra l piastra della conversione e la scheda di controllo principale	EE28	Fallimento della scheda principale	1. Spegnere l'alimentazione elettrica riavviarlo2.Cambia una nuova scheda principa
Guasto della sonda temperatura acqua dell'ingresso	PP 01	1. Il guasto del sensore o cortocirc2. Il cablaggio del sensore è allent	1.Re-fissare il cablaggio dei sensori2.Change il sensore
Guasto della sonda temperatura acqua dell'uscita	PP 02	1. Il guasto del sensore o cortocirc2. Il cablaggio del sensore è allent	1.Re-fissare il cablaggio dei sensori2.Change il sensore
Guasto del sensore temperatura della bobina del riscaldamento	PP 03	1. Il guasto del sensore o cortocirc2. Il cablaggio del sensore è allent	1.Re-fissare il cablaggio dei sensori2.Change il sensore
Guasto del sensore temperatura aria di ritorno	PP 04	1. Il guasto del sensore o cortocirc2. Il cablaggio del sensore è allent	1.Re-fissare il cablaggio dei sensori2.Change il sensore
Guasto del sensore della temperatura ambientale	PP 05	1. Il guasto del sensore o cortocirc2. Il cablaggio del sensore è allent	1.Re-fissare il cablaggio dei sensori2.Change il sensore
Guasto del sensore di temperatura di scarico	PP 06	1. Il guasto del sensore o cortocirc2. Il cablaggio del sensore è allent	1.Re-fissare il cablaggio dei sensori2.Change il sensore
Protezione di antigelo	PP 07	La temperatura ambiente o acqua è troppo bassa	Protezione normale
Protezione a bassa temperatura	PP 08	1. Beyon l'ambito di utilizzo dell'ambiente2. Anormalità del sensore	1.Stop usando, oltre l'ambito di utili2.Change il sensore
Protezione della temperatura alta della bobina di raffredamento	PP 10	1. La temperatura ambiente è troppo alta o la temperatura dell'acqua è t alta in modalità raffreddamento2. Il sistema di refrigerazione è anormale	1. Controllare l'ambito di utilizzo2. Controllare il sistema di refrigerazione
Protezione della temperatura bassa del T2 di raffredamento	PP 11	1. Low flusso d'acqua2. T2 sensore di temperatura anomai	1. Controllare la pompa dell'acqua e sistema delle vie navigabili2.Change T2 sensore di temperatura

8. Risoluzione deiproblemi

8.2 Altri malfunzioni e solozioni (Non mostra sul controllore dei fili elettrici di LED)

Malfunzioni	Fenomeni	Motivi	Soluzioni
La pompa di calore non funziona	Il controllore dei filielettrici di LED non mostra	Manca la fornitura di power	Controllare se i cavi e l'interruttormagnetotermico sono connessibene.
	Il controllore dei filielettrici di LED mostral'ora effettiva	La pompa di calore sta instato di prontezza	Avviare a funzionare la pompa dicalore
	Il controllore dei filielettrici di LED mostrala temperaturaeffettiva dell'acqua	1. La temperatura d'acqua stgiungendo al valoreimpostato, il componente HPè nello stato di costantetemperatura2. La pompa di calore si avvappena a funzionare3. Sta scongelando	1. Verificare la temperaturaimpostata dell'acqua2. Avviare la pompa di calore doppochi minuti3. Il controllore dei filielettrici diLED deve mostrare "Scongelare"
Latemperaturad'acqua staabbassandoquando HPsta inmodalità diriscaldare	Il controllore dei filielettrici di LED mostrala temperaturaeffettiva d'acqua enon c'è errore deicodici	1. Scegliere la modalitàsbagliata 2. Ci sono difetti cole cifre3. Ci sono difetti con ilcontrollore	1. Regolare la modalità a quellagiusta2. Sostituire il diffettuosocontrollore dei filielettrici di LED,poi controllare lo stato dopo avercambiato la modalità difunzionamento, verificando latemperatura dell'acqua di entratadi uscita.3. Sostituire o aggiustare Icomponenti della pompa di calore
Short running	LED mostra latemperatura effettivadell'acqua, non c'èerrore di codici	1. Il ventilatore non funziona2. La ventilazione di aria norsufficiente3. Le sostanze refrigeranti nosono sufficienti	1. Controllare le connessioni dei cavi fra il motore e il ventilatore,sostituirlo se è necessario.2. Controllare la localizzazione dei componenti della pompa di calore,e eliminare tutti gli ostacoli per fauna buona ventilazione di aria3 Sostituire o aggiustare icomponenti della pompa di calore
Incrostazioni	Incrostazioni suicomponenti dellapompa di calore	1. Solidificarsi.2. Perdita d'acqua	1. Nessuna azione.2. Controllare lo titanioscambiatore di calore attentamentese c'è qualche difetto
Troppoghiacciosull'evaporatore	Troppo ghiacciosull'evaporatore		1. Controllare la localizzazione dei componenti della pompa di calore,e eliminare tutti gli ostacoli per fauna buona ventilazione di aria2. Sostituire o aggiustare Icomponenti della pompa di calore

9. Diagramma esploso e Manutenzione

9. 1 Diagramma esploso

Modello:ELYO SMART NN 06/09

9. Diagramma esploso e Manutenzione

9.2 Elenco delle parti

Modello: ELYO SMART NN 06/09

No	Nome delle parti	68769	68770	No.	Nome delle parti	68769	68770
1	Coperchio superiore	133050022		35	Pannello posteriore	1330500562
2	Temperatura ambiente.	117110020		36	Manometro	110800001
3	Temperatura ambiente. clip	133020010		37	Set di connessione dell'acqua	113900082
4	Griglia posteriore	108140012		38	Anello di gomma rossa	133020012
5	evaporatore	103000199/1030001		39	Anello di gomma sull'attacco	133020026
6	Temp. sensore TH2	117110004		40	Interruttore di flusso	112100021-1
7	Clip per tubi del sensore d	113190001		41	Anello di tenuta	116000001-2
8	Tubo dell'involucro del			42	Acqua fuori temp. sensore Tl	117110011
9	Pannello isolante	108030096/1081400		43	Clip del sensore della	108010025
10	Reattore	117230003		44	Scambiatore di calore in	102040585/102040
11	Pilastro	108140015		45	Tappo di drenaggio	150000110
12	Cornice superiore	180140052		46	Acqua in temp. sensore TH6	117110012
13	Staffa del motore del	180140056		47	Anello di gomma blu	133020011
14	Pannello laterale sinistro	133050057		48	Set di connessione dell'acqua	113900082
15	Motore della ventola	112000041		49	Tubazioni di scarico	113010182
16	Fan blade	132000010		50	Pressostato di alta pressione	116000066
17	Pannello frontale	133050008		51	Scambiatore con EEV	113070036
18	Griglia anteriore	1081400113		52	EEV	119000017
19	Vassoio di base	108140051		53	EEV al tubo di distribuzione	113080060
20	Compressore	101000142		54	Valvola di aspirazione	120000023
21	Piedini di smorzamento del	136020019		55	Tubazioni di ritorno del gas	113020258
22	Cintura riscaldamento	142000072		56	Pressostato di bassa pression	116000069
23	Scatola terminale	108160024		57	Pressostato di bassa pression	116000070
24	Pannello laterale destro	1330500552		58	Valvola a 4 vie per tubo	113060094
25	Terminale a 5 bit	115000004		59	Valvola a 4 vie per scambiat	113030091
26	Clip	136010004		60	Valvola a 4 vie	121000020
27	Morsettiera coperchio di	133050026		61	Temperatura di scarico	117110021
28	Scatola di cablaggio	108010018		62	Coperchio della scatola	108030059
29	Connettore di cavo	110000008		63	Inverter PCB	117100014-V1.5
30	controllore	117020150		64	Scatola elettrica	108030095
31	Scatola del controller	113712007		65	anello magnetico	117240002
32	Assemblaggio del	113040093		66	anello magnetico	117240003
33	Blocco di gomma	136020018		67	Modulo Modbus	117010095
34	Assemblea collettiva	113050108

9. Diagramma esploso e Manutenzione

Modello: ELYO SMART NN 12

9. Diagramma esploso e Manutenzione

Modello: ELYO SMART NN 12

NO.	Nome delle parti	68771	NO.	Nome delle parti	68771
1	Coperchio superiore	133090029	35	Pannello posteriore	133090027
2	Temperatura ambiente. sensor	117110020	36	Set di connessione dell'acqua	113900082
3	Temperatura ambiente. clip de	133020010	37	Anello di gomma rossa	133020012
4	Griglia posteriore	108110040	38	Anello di gomma sull'attacco	133020026
5	evaporatore	103000182	39	Interruttore di flusso dell'acqua	112100021-1
6	Temp. sensore TH2	117110004	40	Anello di tenuta	116000001-2
7	Clip per tubi del sensore di	113190001	41	Acqua fuori temp. sensore TH5	117110011
8	Tubo dell'involucro del sensore		42	Clip del sensore della	108010025
9	Pannello isolante	108050073	43	Set di connessione dell'acqua	113900082
10	Reattore	117230003	44	Anello di gomma blu	133020011
11	Pilastro	108110004	45	Scambiatore di calore in titanio	102040548
12	Cornice superiore	108110038	46	Acqua in temp. sensore TH6	117110012
13	Pannello laterale sinistro	133090026	47	Tappo di drenaggio	150000110
14	Staffa del motore del	108110043	48	Temperatura di scarico sensore	117110021
15	Motore della ventola	112000031	49	Pressostato di alta pressione	116000066
16	Fan blade	132000015	50	Valvola di aspirazione	120000026
17	Pannello frontale	133090025	51	Tubazioni di scarico	113010165
18	Griglia anteriore	108110012	52	Pressostato di bassa pressione	116000072
19	Vassoio di base	108110042	53	Pressostato di bassa pressione	116000071
20	Piedini di smorzamento del	136020019	54	Tubazioni di ritorno del gas	113020252
21	Compressore	101000163	55	Valvola a 4 vie per scambiatore	113030081
22	Cintura riscaldamento	142000072	56	Valvola a 4 vie per tubazioni	113060084
23	Terminal Board	108010065	57	EEV alle tubazioni di distribuzioni	113080061
24	Pannello laterale destro	133090028	58	Scambiatore con EEV	113070037
25	Manometro	110800001	59	EEV	119000017
26	Terminale a 5 posti	115000004	60	Valvola a 4 vie	121000006
27	Clip	136010004	61	Coperchio della scatola elettrica	108050017
28	Morsettiera coperchio di	133250005	62	Trunking dei cavi	136020003
29	collegamento via cavo	110000008	63	Inverter PCB	117100014-V1.5
30	Scatola di cablaggio	108010018	64	Scatola elettrica	108110031
31	Scatola del controller	113712007	65	anello magnetico	117240002
32	controllore	117020150	66	anello magnetico	117240003
33	Assemblea collettiva	113050093	67	Modulo Modbus	117010095
34	Assemblaggio del distributore	113040092

9. Diagramma esploso e Manutenzione

Modello:ELYO SMART NN 16

9. Diagramma esploso e Manutenzione

Modello:: ELYO SMART NN 16

NO.	Nome delle parti	68772	NO.	Nome delle parti	68772
1	Coperchio superiore	133090029	37	Set di connessione dell'acqua	113900082
2	Temperatura ambiente. sensore	117110020	38	Anello di gomma rossa	133020012
3	Temperatura ambiente. clip del	133020010	39	Anello di gomma sull'attacco	133020026
4	Griglia posteriore	108110040	40	Interruttore di flusso dell'acqua	112100021-1
5	evaporatore	103000130	41	Anello di tenuta	116000001-2
6	Temp. sensore TH2	117110004	42	Acqua fuori temp. sensore TH5	117110011
7	Clip per tubi del sensore di	113190001	43	Clip del sensore della	108010025
8	Tubo dell'involucro del sensore		44	Set di connessione dell'acqua	113900082
9	Pannello isolante	108050073	45	Anello di gomma blu	133020011
10	Reattore	117230003	46	Scambiatore di calore in titanio	102040549
11	Pilastro	108110004	47	Acqua in temp. sensore TH6	117110012
12	Cornice superiore	108110038	48	Tappo di drenaggio	150000110
13	Pannello laterale sinistro	133090026	49	Filtro	120000066
14	Staffa del motore del ventilatori	108110043	50	Filtro al serbatoio di stoccaggio	113130002
15	Motore della ventola	112000031	51	Valvola a 4 vie per scambiatore	113030081
16	Fan blade	132000015	52	Temperatura di scarico sensore	117110021
17	Pannello frontale	133090025	53	Pressostato di alta pressione	116000066
18	Griglia anteriore	108110012	54	Tubazioni di scarico	113010159
19	Vassoio di base	108110042	55	Tubazioni di ritorno del gas	113020246
20	Piedini di smorzamento del	136020019	56	Pressostato di bassa pressione	116000072
21	Compressore	101000162	57	Pressostato di bassa pressione	116000071
22	Serbatoio di stoccaggio liquido	105000004	58	Valvola di aspirazione	120000026
23	Cintura riscaldamento	142000074	59	Valvola a 4 vie per tubo collett	113060084
24	Scatola terminale	108010065	60	EEV al tubo di distribuzione	113080051
25	Pannello laterale destro	133090028	61	EEV	119000017
26	Manometro	110800001	62	Serbatoio liquido a EEV	113120002
27	Terminale a 5 bit	115000004	63	Valvola a 4 vie	121000006
28	Clip	136010004	64	Scambiatore per filtrare	113170021
29	Morsettiera coperchio di plastica	133250005	65	Coperchio della scatola elettrica	108050017
30	Connettore di cavo	110000008	66	Trunking dei cavi	136020003
31	Scatola di cablaggio	108010018	67	Inverter PCB	117100016-V1.5
32	Scatola del controller	113712007	68	Scatola elettrica	108110031
33	controllore	117020150	69	anello magnetico	117240002
34	Assemblea collettiva	113050093	70	anello magnetico	117240003
35	Assemblaggio del distributore	113040092	71	Modulo Modbus	117010095
36	Pannello posteriore	133090027

Modello: ELYO SMART NN 20

9. Diagramma esploso e Manutenzione

Modello:ELYO SMART NN 20

NO	Nome delle parti	68774	NO	Nome delle parti	68774
1	Coperchio superiore	133260001	37	Pannello posteriore	133260002
2	Temperatura ambiente. sensore	117110020	38	EEV	119000021
3	Temperatura ambiente. clip del	133020010	39	Serbatoio liquido a EEV	113120019
4	Griglia posteriore	108560014	40	Scambista da filare	113170032
5	evaporatore	103000204	41	Valvola a 4 vie	121000009
6	Clip per tubi del sensore di	113190001	42	Scambiatore per filtrare	113010171
7	Tubo dell'involucro del sensore		43	Sensore di temperatura di scarico	117110021
8	Temp. sensore TH2	117110004	44	Pressostato di alta pressione	116000068
9	Pannello isolante	108560010	45	Valvola di aspirazione	120000026
10	Reattore	117230002	46	Tubazioni di ritorno del gas	113020259
11	Cornice superiore	108560002	47	Pressostato di bassa pressione	116000074
12	Pilastro	108560003	48	Pressostato di bassa pressione	116000073
13	Pannello laterale sinistro	133260005	49	Filtro al serbatoio di stoccaggio	113130002
14	Staffa del motore del ventilatore	108560011	50	Valvola a 4 vie per tubo collettivo	113060096
15	Motore della ventola	112000031	51	Serbatoio di stoccaggio liquido	105000004
16	Fan blade	132000023	52	Valvola a 4 vie per scambiatore	113030093
17	Pannello frontale	133260003	53	EEV al tubo di distribuzione	113080056
18	Griglia anteriore	1081700171	54	Set di connessione dell'acqua	113900082
19	Vassoio di base	108560009	55	Anello di gomma rossa	133020012
20	Compressore	101000150	56	Anello di gomma sull'attacco	133020026
21	Serbatoio di stoccaggio liquido	105000004	57	Interruttore di flusso dell'acqua	112100021-1
22	Cintura riscaldamento	142000076	58	Anello di tenuta	116000001-2
23	Piedini di smorzamento del	142000076	59	Acqua fuori temp. sensore TH5	117110011
24	Scatola terminale	108010065	60	Clip del sensore della temperatura	108010025
25	Pannello laterale destro	133260004	61	Scambiatore di calore in titanio	102040555
26	Terminale a 5 bit	115000004	62	Set di connessione dell'acqua	113900082
27	Clip	136010004	63	Anello di gomma blu	133020011
28	Manometro	110800001	64	Acqua in temp. sensore TH6	117110012
29	Morsettiera coperchio di plastica	133250005	65	Tappo di drenaggio	150000110
30	Scatola di cablaggio	108010018	66	Coperchio della scatola elettrica	108540006
31	Connettore di cavo	110000008	67	Trunking dei cavi	136020003
32	controllore	117020150	68	Inverter PCB	117100015-V1.5
33	Scatola del controller	113712007	69	Scatola elettrica	108560012
34	Assemblaggio del distributore	113040094	70	anello magnetico	117240002
35	B tipo di blocco di fissaggio in	136020005	71	anello magnetico	117240003
36	Assemblea collettiva	113050095	72	Modulo Modbus	117010095

9. Diagramma esploso e Manutenzione

Modello: ELYO SMART NN 25/25T/30/30T

9. Diagramma esploso e Manutenzione

Modello: ELYO SMART NN 25/30

NO	Nome delle parti	68775	68850	NO	Nome delle parti	68775	68850
1	Coperchio superiore	1331000011		41	Pannello posteriore	133250023
2	Temperatura ambiente. sensore TH1	117110020		42	Set di connessione dell'acqua	113900082
3	Temperatura ambiente. clip del	133020010		43	Anello di gomma rossa	133020012
4	Griglia posteriore	108550007		44	Anello di gomma sull'attacco dell'acq	133020026
5	evaporatore	103000207/103000208		45	Interruttore di flusso dell'acqua	112100021-1
6	Clip per tubi del sensore di	113190001		46	Acqua fuori temp. sensore TH5	117110011
7	Tubo dell'involucro del sensore di	113190001		47	Anello di tenuta	116000001-2
8	Temp. sensore TH2	117110004		48	Clip del sensore della temperatura	108010025
9	Pannello isolante	108120036		49	Scambiatore di calore in titanio	102040503
10	Reattore	117230001		50	Set di connessione dell'acqua	113900082
11	Pilastro	108120035		51	Anello di gomma blu	133020011
12	Cornice superiore	108120034		52	Acqua in temp. sensore TH6	117110012
13	Staffa del motore del ventilatore	108120037		53	Tappo di drenaggio	150000110
14	Motore della ventola	112000031		54	Scambiatore per filtrare	113170028
15	Coperchio del motore della ventola	108010024		55	EEV	119000022
16	Fan blade	132000015		56	EEV al tubo di distribuzione	113080055
17	Pannello laterale sinistro	133250024		57	Serbatoio liquido a EEV	113120020
18	Pannello frontale	1332500011		58	Valvola a 4 vie per scambiatore	113030087
19	Griglia anteriore	108010014		59	Sensore di temperatura di scarico TH	117110021
20	Pilastro	108550009		60	Pressostato di alta pressione	116000068
21	Vassoio di base	108550005		61	Valvola a 4 vie	121000009
22	Compressore	101000122		62	Tubo di scarico	113010158
23	Blocco di gomma	136020005		63	Valvola di aspirazione	120000023
24	Cintura riscaldamento compressore	142000077		64	Pressostato di bassa pressione	116000074
25	Serbatoio di stoccaggio liquido	105000008		65	Pressostato di bassa pressione	116000073
26	Maneggiare il pilastro	108550006		66	Tubazioni di ritorno del gas	113020245
27	Scatola terminale	108010065		67	Valvola a 4 vie per tubo collettivo	113060083
28	Connettore di cavo	110000008		68	Filtro al serbatoio di stoccaggio liquici	113130015
29	Pannello laterale destro	133250022		69	Filtro	120000066
30	Manometro	110800001		70	Coperchio della scatola elettrica	108120040
31	Terminale a 3 bit per Eletricity	115000025		71	Scheda del driver	117140002
32	Clip	136010004		72	Scatola elettrica	108120038
33	Morsettiera coperchio di plastica	1332500053		73	Scheda di scala	108120039
34	Pilastro terminale	108550006		74	Scheda filtro	117260001
35	Terminale a 3 bit per pompa dell'acc	115000027		75	PCB	117250001-V1.5
36	Scatola del controller impermeabile	113712007		76	anello magnetico	117240002
37	controllore	117020150		77	anello magnetico	117240003
38	Scatola di cablaggio	108010018		78	Modulo Modbus	117010095
39	Assemblea di distribuzione	113040101		79	staffetta	142000038
40	Assemblea collettiva	113050109

9. Diagramma esploso e Manutenzione

Modello:ELYO SMART NN 25T/30T

N	Nome delle parti	68776	68851	NO	Nome delle parti	68776	68851
1	Coperchio superiore	1331000011		41	Pannello posteriore	133250023
2	Temperatura ambiente. sensore	117110020		42	Set di connessione dell'acqua	102040503
3	Temperatura ambiente. clip del	133020010		43	Anello di gomma rossa	133020012
4	Griglia posteriore	108550007		44	Anello di gomma sull'attacco	133020026
5	evaporatore	103000207/103000208		45	Interruttore di flusso dell'acqua	112100021-1
6	Clip per tubi del sensore di	113190001		46	Acqua fuori temp. sensore TH5	117110011
7	Tubo dell'involucro del sensore d	113190001		47	Anello di tenuta	116000001-2
8	Temp. sensore TH2	117110004		48	Clip del sensore della temperatura	108010025
9	Pannello isolante	108120036		49	Scambiatore di calore in titanio	102040503
10	Reattore	117230001		50	Set di connessione dell'acqua	102040503
11	Pilastro	108120035		51	Anello di gomma blu	133020011
12	Cornice superiore	108120034		52	Acqua in temp. sensore TH6	117110012
13	Staffa del motore del ventilatore	108120037		53	Tappo di drenaggio	150000110
14	Motore della ventola	112000031		54	Scambiatore per filtrare	113170028
15	Coperchio del motore della	108010024		55	EEV	119000022
16	Fan blade	132000015		56	EEV al tubo di distribuzione	113080055
17	Pannello laterale sinistro	133250024		57	Serbatoio liquido a EEV	113120020
18	Pannello frontale	1332500011		58	Valvola a 4 vie per scambiatore	113030087
19	Griglia anteriore	108010014		59	Sensore di temperatura di scarico	117110021
20	Pilastro	108550009		60	Pressostato di alta pressione	116000068
21	Vassoio di base	108550005		61	Valvola a 4 vie	121000009
22	Compressore	101000122		62	Tubo di scarico	113010158
23	Blocco di gomma	136020005		63	Valvola di aspirazione	120000023
24	Cintura riscaldamento	142000077		64	Pressostato di bassa pressione	116000074
25	Serbatoio di stoccaggio liquido	105000008		65	Pressostato di bassa pressione	116000073
26	Maneggiare il pilastro	108550006		66	Tubazioni di ritorno del gas	113020245
27	Scatola terminale	108010065		67	Valvola a 4 vie per tubo collettivi	113060083
28	Connettore di cavo	110000008		68	Filtro al serbatoio di stoccaggio	113130015
29	Pannello laterale destro	133250022		69	Filtro	120000066
30	Manometro	110800001		70	Coperchio della scatola elettrica	108120040
31	Terminale a 3 bit per Eletricity	115000025		71	Scheda del driver	117140003
32	Clip	136010004		72	Scatola elettrica	108120038
33	Morsettiera coperchio di plastica	1332500053		73	Scheda di scala	108120039
34	Pilastro terminale	108550006		74	Scheda filtro	117260002
35	Terminale a 3 bit per pompa	115000027		75	PCB	117250001-V1.5
36	Scatola del controller	113712007		76	anello magnetico	117240002
37	controllore	117020150		77	anello magnetico	117240003
38	Scatola di cablaggio	108010018		78	Modulo Modbus	117010095
39	Assemblea di distribuzione	113040101		79	staffetta	142000038
40	Assemblea collettiva	113050109

9. Diagramma esploso e Manutenzione

9.3 Manutenzione

(1) Dovete controllare il sistema della fornitura d'acqua regolarmente per evitare l'aria di entrare al sistema e l'avvenimento del basso flusso d'acqua, perché questi fenomeni diminuiscono l'adempimento e l'affidabilità del componente di HP.

(2) Pulite regolarmente le vostre piscine e i sistemi di filtrazione per evitare i danneggiamenti dei componenti, come il filtro bloccato a causa di sporcizia.

(3) Mantenete il componente di HP asciutto, pulito, buon-ventilato, e pulite spesso i lati dello scambiatore di calore, il quale può mantenere buono scambio e risparmiare energie.

(4) Solo i tecnici qualificati di servizio sono permessi di operare la pressione del sistema di refrigerazione.

(5) Controllate la connessione del cavo di power, se la pompa di calore inizia a funzionare abnormemente, dovete spegnerla e mettervi in contatto con i tecnici qualificati.

(6) Dovete scaricare acqua dalla pompa d'acqua e dagli altri sistemi d'acqua, al fine di evitare dai danneggiamenti di congelamento in inverno.

(7) Se il componente di HP smette di funzionare da lungo, dovete scaricare acqua dal fondo della pompa d'acqua. In un altro modo, dovete controllare i componenti interamente e riempire il sistema prima che i componenti iniziano ad avviarsi di nuovo.

FLUIDRA

Fluidra Global Distribution

Ametllers n° 6 Polinya (Barcelona) Spain

www.astralpool.com
