Producttype	Optische audioschakelaar
Merk	Marmitek
Model	Connect TS21
Aantal ingangen	2 x optisch Toslink
Aantal uitgangen	1 x optisch Toslink
Ondersteunde audioformaten	PCM 2 kanalen, Dolby Digital 5.1, DTS 5.1
Maximale bemonsteringsfrequentie	192 kHz
Voeding	Netadapter 5V DC (inbegrepen)
Afmetingen (L x B x H)	46 x 46 x 24 mm
Gewicht	22 g
Bedrijfstemperatuur	0 tot 40 °C
Luchtvochtigheid tijdens gebruik	10% tot 85%
LED-indicator	Ja (voeding)
Ingangsselectie	Drukknop aan de achterkant
Behuizingsmateriaal	Kunststof
Beoogd gebruik	Binnen, droge plaatsen
Onderhoud en reiniging	Reinigen met een droge, zachte doek
Veiligheid	Niet openen, niet blootstellen aan vocht
Inhoud van de verpakking	Schakelaar, netadapter, handleiding
Garantie	Fabrieksgarantie (raadpleeg de handleiding)

Veelgestelde vragen - Connect TS21 MARMITEK

Hoe sluit ik de optische audioschakelaar Connect TS21 aan?

Sluit de meegeleverde netadapter aan op de DC 5V-poort aan de achterkant, verbind vervolgens uw audiobronnen (bijv. Blu-ray-speler, console) met de optische ingangen met behulp van Toslink-kabels (niet meegeleverd). Sluit ten slotte de optische uitgang aan op uw versterker of actieve luidsprekers.

Welke audioformaten worden ondersteund?

De Connect TS21 ondersteunt ongecomprimeerd PCM 2 kanalen, gecomprimeerd Dolby Digital 5.1 en DTS 5.1. Het converteert geen signalen, het schakelt eenvoudig de optische stroom.

Kan ik de schakelaar zonder netadapter gebruiken?

Nee, het apparaat heeft een externe voeding van 5V DC nodig via de meegeleverde adapter om te werken. Zonder deze schakelaar gaat het niet aan.

Hoe selecteer ik de actieve audio-ingang?

Druk op de drukknop aan de achterkant van de behuizing om te schakelen tussen de twee optische ingangen. De voedings-LED blijft branden tijdens gebruik.

Werkt de Connect TS21 met coaxiale digitale audiokabels?

Nee, de Connect TS21 is uitsluitend ontworpen voor optische Toslink-verbindingen. Het heeft geen coaxiale ingang.

Wat is de maximale ondersteunde bemonsteringsfrequentie?

Het apparaat ondersteunt een bemonsteringsfrequentie tot 192 kHz, wat zorgt voor een hoogwaardige geluidsweergave.

Wat moet ik doen als de voedings-LED niet gaat branden?

Controleer of de netadapter correct is aangesloten op de schakelaar en op een werkend stopcontact. Probeer indien mogelijk een andere 5V-adapter. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Kan ik de schakelaar gebruiken met een soundbar?

Ja, als uw soundbar een optische Toslink-ingang heeft, kunt u de uitgang van de Connect TS21 daarop aansluiten. Zorg ervoor dat de soundbar de verzonden audioformaten ondersteunt.

Veroorzaakt de schakelaar verlies van audiokwaliteit?

Nee, de Connect TS21 schakelt het optische signaal zonder het te wijzigen of te verslechteren. De audiokwaliteit blijft identiek aan de bron, zonder vertraging of verlies.

Hoe reinig ik de Connect TS21?

Koppel de netadapter los en reinig de behuizing met een droge, zachte doek. Gebruik geen chemicaliën of vloeistoffen, omdat deze het apparaat kunnen beschadigen.

GEBRUIKSAANWIJZING Connect TS21 MARMITEK

GEBRUIKSAANWIJZING 23

SAFETY WARNINGS

• Om kortsluiting te voorkomen, dient dit product uitsluitend binnenshuis gebruikt te worden, en alleen in droge ruimten. Stel de componenten niet bloot aan regen of vocht. Niet naast of vlakbij een bad, zwembad, etc. gebruiken.
• Stel de componenten van uw systeem niet bloot aan extreem hoge temperaturen of sterke lichtbronnen.
• Bij oneigenlijk gebruik, zelf aangebrachte veranderingen of reparaties, komen alle garantiebepalingen te vervallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijke productaansprakelijkheid.
• Dit product is geen speelgoed. Buiten bereik van kinderen houden.
• Het product nooit openmaken: de apparatuur kan onderdelen bevatten waarop levensgevaarlijke spanning staat. Laat reparatie of service alleen over aan deskundig personeel.
• Sluit de voedingsadapter pas op het lichtnet aan nadat u hebt gecontroleerd of de netspanning overeenkomt met de waarde die op de typeplaatjes is aangegeven. Sluit een voedingsadapter of netsnoer nooit aan wanneer deze beschadigd is. Neem in dat geval contact op met uw leverancier

1. INTRODUCTIE

Gefeliciteerd met uw aankoop van de Connect TS21™. De optisch (Toslink) digitale audio switcher schakelt twee optisch digitale ingangen naar één uitgang zonder vertraging of verlies van kwaliteit.

2. INHOUD VAN DE VERPAKKING

1 x Digitale Audio Switcher 1 x Voedingsadapter 1x Gebruiksaanwijzing

3. KENMERKEN

• Ideaal wanneer uw Audio versterker te weinig digitale audio ingangen heeft.
• Met verbeterde 192kHz sample rate voor de beste geluidsweergave.
• Ondersteunt de S/PDIF en Toslink standaard
• Ondersteunt ongecomprimeerde 2-kanaals LPCM (Linear Pulse Code Modulation) audio signaal
• Ondersteunt gecomprimeerde 2- en meerkanaals Digital en DTS audio signalen

4. AANSLUITINGEN

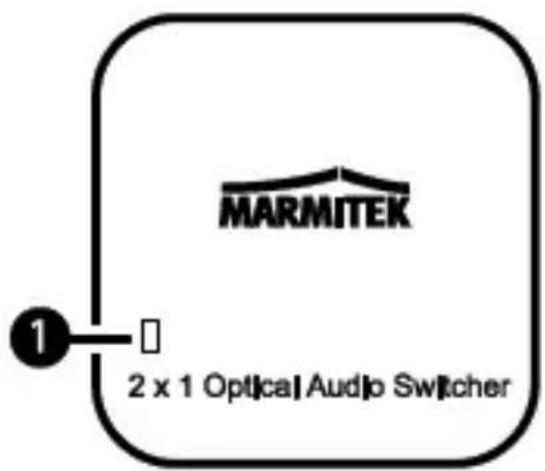

4.1 Bovenzijde

1. Power LED: Deze LED gaat branden als de audio switcher aangesloten is op een voedingsadapter.

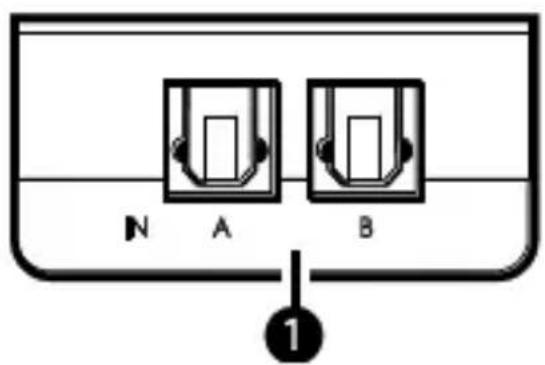

4.2 Linkerzijde

1. Optical In: Sluit uw audio bronnen aan op deze ingangen met een optische (Toslink) digitale audio kabel (niet meegeleverd).

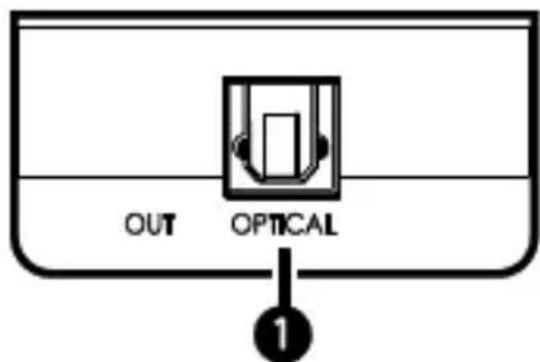

4.3 Rechterzijde

1. Optical Out: Sluit uw audio versterker of actieve speakers aan op deze uitgang met een optische (Toslink) digitale audio kabel (niet meegeleverd).

4.4 Achterzijde

1. Input: Selecteer met deze knop welke audio ingang wordt geschakeld naar de audio uitgang.

2. DC 5V: Sluit de voedingsadapter (meegeleverd) aan en steek deze in het stopcontact.

5. AANSLUITSCHEMA

Temperatuur: +0 tot +40°C

Vochtigheid: 10%

tot 85%

Specificaties kunnen wijzigen zonder voorafgaande melding hiervan.

Milieu-informatie voor klanten in de Europese Unie

De Europese Richtlijn 2002/96/EC schrijft voor dat apparatuur die is voorzien van dit symbool op het product of de verpakking, niet mag worden ingezameld met niet-gescheiden huishoudelijk afval. Dit symbool geeft aan dat het product apart moet worden ingezameld. U bent zelf verantwoordelijk voor de vernietiging van deze en andere

elektrische en elektronische apparatuur via de daarvoor door de landelijke of plaatselijke overheid aangewezen inzamelingskanalen. De juiste vernietiging en recycling van deze apparatuur voorkomt mogelijke negatieve gevolgen voor het milieu en de gezondheid. Voor meer informatie over het vernietigen van uw oude apparatuur neemt u contact op met de plaatselijke autoriteiten of afvalverwerkingdienst, of met de winkel waar u het product hebt aangeschaft.

Copyrights

Bij deze verklaart Marmitek BV, dat deze CONNECT TS21™ voldoet aan de essentiële eisen en aan de overige relevante bepalingen van Richtlijnen:

Richtlijn 2004/108/eg van het europees parlement en de raad van 15 december 2004 betreffende de onderlinge aanpassing van de wetgevingen van de lidstaten inzake elektromagnetische compatibiliteit

Richtlijn 2006/95/EG van het Europees Parlement en de Raad van 12 december 2006 betreffende de onderlinge aanpassing van de wettelijke voorschriften der lidstaten inzake elektrisch materiaal bestemd voor gebruik binnen bepaalde spanningsgrenzen

Richtlijn 2002/95/EG van het Europees Parlement en de Raad van 27 januari 2003 betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur

Verordening (EG) Nr. 278/2009 van de Commissie van 6 april 2009 houdende tenuitvoerlegging van Richtlijn 2005/32/EG van het Europees Parlement en de Raad, wat betreft voorschriften inzake ecologisch ontwerp voor het elektrisch opgenomen vermogen van externe stroomvoorzieningen in niet-belaste toestand en de gemiddelde actieve efficiëntie van externe stroomvoorzieningen
