Tipo di prodotto	Commutatore audio ottico
Marca	Marmitek
Modello	Connect TS21
Numero di ingressi	2 x ottico Toslink
Numero di uscite	1 x ottico Toslink
Formati audio supportati	PCM 2 canali, Dolby Digital 5.1, DTS 5.1
Frequenza di campionamento max	192 kHz
Alimentazione	Adattatore di rete 5V DC (incluso)
Dimensioni (L x P x A)	46 x 46 x 24 mm
Peso	22 g
Temperatura di funzionamento	Da 0 a 40 °C
Umidità di funzionamento	Dal 10% all'85%
Indicatore LED	Sì (alimentazione)
Selezione ingresso	Pulsante sulla parte posteriore
Materiale del contenitore	Plastica
Utilizzo previsto	Interni, luoghi asciutti
Manutenzione e pulizia	Pulire con un panno asciutto e morbido
Sicurezza	Non aprire, non esporre all'umidità
Contenuto della confezione	Commutatore, adattatore di rete, manuale
Garanzia	Garanzia del produttore (consultare il manuale)

Domande frequenti - Connect TS21 MARMITEK

Come collegare il commutatore audio ottico Connect TS21?

Collegare l'adattatore di rete fornito alla porta DC 5V sul retro, quindi collegare le fonti audio (es. lettore Blu-ray, console) agli ingressi ottici utilizzando cavi Toslink (non inclusi). Infine, collegare l'uscita ottica all'amplificatore o agli altoparlanti attivi.

Quali formati audio sono supportati?

Il Connect TS21 supporta il PCM 2 canali non compresso, il Dolby Digital 5.1 e il DTS 5.1 compressi. Non converte i segnali, commuta semplicemente il flusso ottico.

Posso usare il commutatore senza adattatore di rete?

No, l'apparecchio richiede un'alimentazione esterna di 5V DC tramite l'adattatore fornito per funzionare. Senza di esso, il commutatore non si accende.

Come selezionare l'ingresso audio attivo?

Premere il pulsante situato sul retro del contenitore per passare da un ingresso ottico all'altro. Il LED di alimentazione rimane acceso durante il funzionamento.

Il Connect TS21 funziona con cavi audio digitali coassiali?

No, il Connect TS21 è progettato esclusivamente per connessioni ottiche Toslink. Non dispone di un ingresso coassiale.

Qual è la frequenza di campionamento massima supportata?

L'apparecchio supporta una frequenza di campionamento fino a 192 kHz, garantendo una riproduzione audio di alta qualità.

Cosa fare se il LED di alimentazione non si accende?

Verificare che l'adattatore di rete sia correttamente collegato al commutatore e a una presa elettrica funzionante. Provare un altro adattatore 5V se possibile. Se il problema persiste, contattare il servizio post-vendita.

Posso usare il commutatore con una soundbar?

Sì, se la soundbar dispone di un ingresso ottico Toslink, è possibile collegare l'uscita del Connect TS21 ad essa. Assicurarsi che la soundbar supporti i formati audio trasmessi.

Il commutatore provoca una perdita di qualità audio?

No, il Connect TS21 commuta il segnale ottico senza modificarlo o degradarlo. La qualità audio rimane identica a quella della sorgente, senza latenza o perdita.

Come pulire il Connect TS21?

Scollegare l'adattatore di rete, quindi pulire il contenitore con un panno morbido e asciutto. Non utilizzare prodotti chimici o liquidi, poiché potrebbero danneggiare l'apparecchio.

MANUALE UTENTE Connect TS21 MARMITEK

PRECAUZIONI DI SICUREZZA

• Per evitare il pericolo di cortocircuito utilizzare questo prodotto esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di questo prodotto a pioggia o umidità. Non utilizzare vicino alla vasca da bagno, ecc.
• Non esporre i componenti del sistema a temperature eccessivamente alte o a fonti intense di luce.
• In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualsiasi garanzia. Marmitek declina ogni responsabilità per i danni derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato creato. Marmitek declina ogni responsabilità per danni consequenziali ad eccezione della responsabilità civile sui prodotti.
• Questo prodotto non è un giocattolo: tenerlo lontano dalla portata dei bambini.
• Non aprire mai il prodotto (vano batteria escluso): L'apparecchio può contenere componenti la cui tensione è estremamente pericolosa. Lasciare fare riparazioni o modifiche esclusivamente a personale esperto.
• Alimentatore: Collegare l'alimentatore alla presa di corrente solamente dopo avere controllato che la tensione della rete elettrica corrisponda alle indicazioni riportate sulla targhetta. Non utilizzare mai un alimentatore danneggiato. In tal caso rivolgersi al proprio rivenditore.

1. INTRODUCTIE

Congratulazioni per l'acquisto dell Connect TS21™. Il commutatore digitale ottico (Toslink) commuta due ingressi digitali ottici a una sola uscita senza ritardi o perdita di qualità. È ideale a casa o per la distribuzione audio professionale.

2. CONTENUTO DELLA CONFEZIONE

1 x commutatore audio digitale

1 x adattatore di alimentazione

1 x istruzioni per l'uso

3. CARATTERISTICHE

• È ideale per un amplificatore audio con troppo pochi ingressi audio digitali.
• Con una frequenza di campionamento di 192kHz per la miglior riproduzione sonora.
  • Supporta gli standard S/PDIF e Toslink.
  • Supporta il segnale audio LPCM (Linear Pulse Code Modulation) a 2 canali senza compressione.
• Supporta i segnali audio Dolby Digital e DTS compressi a 2 e più canali.

4. CONNESSIONI

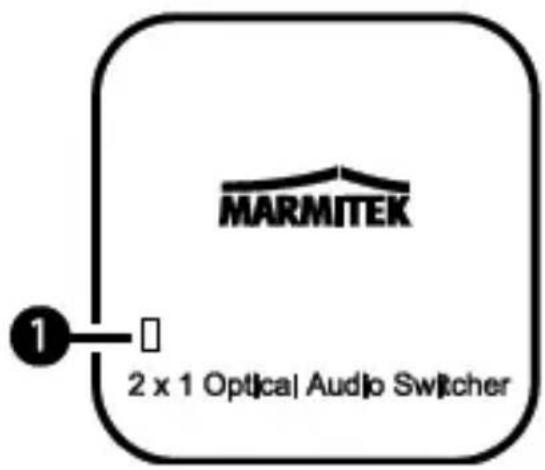

4.1 Lato superiore

1. LED di alimentazione: questo LED si accende quando il commutatore audio è stato collegato all'adattatore di alimentazione.

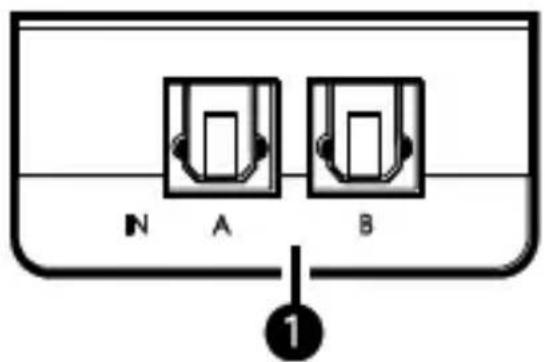

4.2 Lato sinistro

1. Optical In: collegare gli apparecchi sorgenti audio a questi ingressi tramite un cavo audio digitale ottico (Toslink) (non fornito in dotazione).

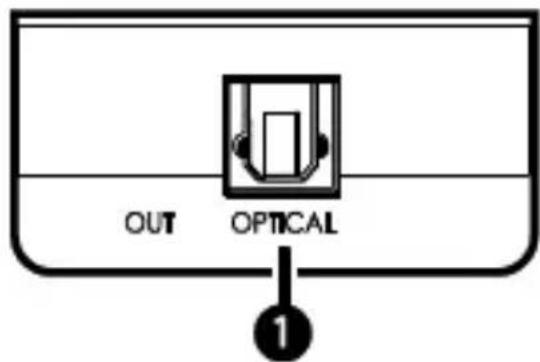

4.3 lato destro

1. Optical Out: collegare l'amplificatore audio o gli altoparlanti attivi a quest'uscita tramite un cavo audio digitale ottico (Toslink) (non fornito in dotazione).

4.4 Lato posteriore

1. DC 5V: collegare l'adattatore di alimentazione (fornito) e inserirlo nella presa di corrente.
2. Input: selezionare con questo tasto quale ingresso audio è commutato all'uscita audio.

Ingresso audio: 2x ottico (Toslink)

Uscita audio: 1x ottico (Toslink)

Audio supportato: PCM2, Dolby Digital 5.1 & DTS 5.1

Frequenza di campionamento: fino a 192kHz

Alimentatore: 100-240VAC @ 50-60Hz

Dimensioni: 46 x 46 x 24mm

Peso: 22 gr

Ambiente

Temperatura: +0 fino a +40°C

Umidità: dal 10% all'85%

Le caratteristiche tecniche possono essere modificate senza preavviso.

Informazioni relative all'ambiente per i clienti residenti nell'Unione Europea

La direttiva europea 2002/96/EC richiede che le apparecchiature contrassegnate con questo simbolo sul prodotto e/o sull'imballaggio non siano smaltite insieme ai rifi uti urbani non differenziati. Il simbolo indica che questo prodotto non deve essere smaltito insieme ai normali rifi uti

domestici. È responsabilità del proprietario smaltire sia questi prodotti sia le altre apparecchiature elettriche ed elettroniche mediante le specifi che strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a prevenire conseguenze potenzialmente negative per l'ambiente e per la salute dell'essere umano. Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in Vostro possesso, Vi invitiamo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifi uti o il negozio nel quale avete acquistato il prodotto.

Con ciò, Marmitek BV, dichiara che il CONNECT TS21™ è conforme ai requisiti essenziali ed alter disposizioni relative alla Direttiva:

Direttiva 2004/108/ce del parlamento europeo e del consiglio del 15 dicembre 2004 concernente il ravvicinamento delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica

Direttiva 2006/95/CE del Parlamento europeo e del Consiglio del 12 dicembre 2006 concernente il ravvicinamento delle legislazioni degli Stati membri relative al material elettrico destinato ad essere adoperato entro taluni limiti di tensione

Direttiva 2002/95/CE del Parlamento europeo e del Consiglio del 27 gennaio 2003 sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche

Regolamento (CE) n. 278/2009 della Commissione del 6 aprile 2009 recante misure di esecuzione della direttiva 2005/32/CE del Parlamento europeo e del Consiglio per quanto riguarda le specifiche di progettazione ecocompatibile relative al consumo di energia elettrica a vuoto e al rendimento medio in modo attivo per gli alimentatori esterni
