GEBRUIKSAANWIJZING T22105.1 HDA V2 SOLO

1 Over deze gebruikershandleiding 39

1.1 Verklaring van pictogrammen en signaalwoorden 39

2 Productomschrijving 39

2.2 Symbolen op het apparaat 39

2.3 Productoverzicht (01) 40

3 Veiligheidsinstructies 40

3.1 Gebruiker 41

3.2 Veiligheid van personen, dieren en eigendommen 41

3.3 Omgang met benzine en olie 42

4 Ingebruikname 43

4.1 De algehele motorconditie controleren.... 43

4.2 Vullen met gebruiksvloeistoffen.... 44

4.2.1 Motorolie bijvullen (02) 44

4.2.2 Oliepeil controleren (02) 45

4.2.3 Benzine bijvullen 45

5 Gebruik van de motor 45

5.1 De motor starten en stoppen 46

6 Reparaties 47

7 Onderhoud en verzorging 47

7.1 Vervangen van het luchtfilter (03) 47

7.2 Olie verversen (06) 47

7.3 Motor en geluiddemper reinigen (07) 48

7.4 Luchtfilter reinigen (08)...... 49

7.5 Bougie onderhouden (09).... 49

7.6 Carburateurinstellingen 50

7.7 Onderhoudsplan.... 51

8 Transport 51

9 Opslag 52

10 Reserveonderdelen 52

12 Hulp bij storingen 53

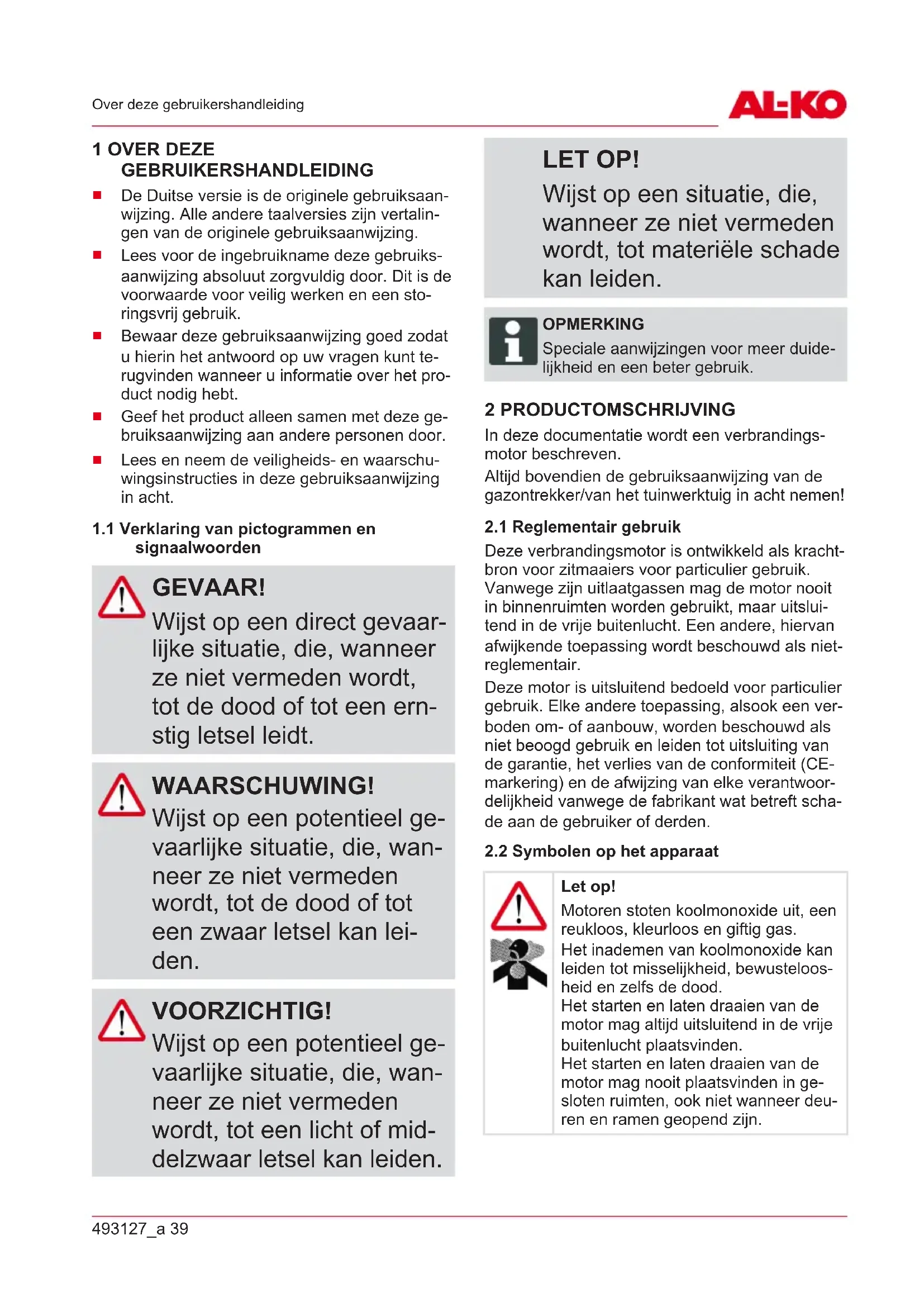

• De Duitse versie is de originele gebruiksaanwijzing. Alle andere taalversies zijn vertalingen van de originele gebruiksaanwijzing.
  ■ Lees voor de ingebruikname deze gebruiks-aanwijzing absoluut zorgvuldig door. Dit is de voorwaarde voor veilig werken en een storingsvrij gebruik.
  Bewaar deze gebruiksaanwijzing goed zodat u hierin het antwoord op uw vragen kunt te-rugvinden wanneer u informatie over het product nodig hebt.
• Geef het product alleen samen met deze gebruiksaanwijzing aan andere personen door.
  ■ Lees en neem de veiligheids- en waarschuwingsinstructies in deze gebruiksaanwijzing in acht.

1.1 Verklaring van pictogrammen en signaalwoorden

GEVAAR!

Wijst op een direct gevaar- lijke situatie, die, wanneer ze niet vermeden wordt, tot de dood of tot een ern- stig letsel leidt.

WAARSCHUWING!

Wijst op een potentieel ge- vaarlijke situatie, die, wan- neer ze niet vermeden wordt, tot de dood of tot een zwaar letsel kan lei- den.

VOORZICHTIG!

Wijst op een potentieel ge- vaarlijke situatie, die, wan- neer ze niet vermeden wordt, tot een licht of mid- delzwaar letsel kan leiden.

LET OP!

Wijst op een situatie, die, wanneer ze niet vermeden wordt, tot materiële schade kan leiden.

OPMERKING

Speciale aanwijzingen voor meer duidelijkheid en een beter gebruik.

In deze documentatie wordt een verbrandingsmotor beschreven.

Altijd bovendien de gebruiksaanwijzing van de gazontrekker/van het tuinwerktuig in acht nemen!

Deze verbrandingsmotor is ontwikkeld als krachtbron voor zitmaaiers voor particulier gebruik.

Vanwege zijn uitlaatgassen mag de motor nooit in binnenruimten worden gebruikt, maar uitsluitend in de vrije buitenlucht. Een andere, hiervan afwijkende toepassing wordt beschouwd als nietreglementair.

Deze motor is uitsluitend bedoeld voor particulier gebruik. Elke andere toepassing, alsook een verboden om- of aanbouw, worden beschouwd als niet beoogd gebruik en leiden tot uitsluiting van de garantie, het verlies van de conformiteit (CE-markering) en de afwijzing van elke verantwoordelijkheid vanwege de fabrikant wat betreft schade aan de gebruiker of derden.

2.2 Symbolen op het apparaat

Let op!

Motoren stoten koolmonoxide uit, een reukloos, kleurloos en giftig gas.

Het inademen van koolmonoxide kan leiden tot misselijkheid, bewusteloosheid en zelfs de dood.

Het starten en laten draaien van de motor mag altijd uitsluitend in de vrije buitenlucht plaatsvinden.

Het starten en laten draaien van de motor mag nooit plaatsvinden in gesloten ruimten, ook niet wanneer deuren en ramen geopend zijn.

Lees vóór ingebruikname de gebruiksaanwijzing!

Brandstof en brandstofdampen zijn uiterst licht ontvlambaar en explosief. Bij het starten van de motor worden vonken opgewekt. Dergelijke vonken kunnen brandbare gassen in de omgeving ontsteken. Brandbare vreemde voorwerpen, zoals loof, gras enz. kunnen worden ontstoken.

2.3 Productoverzicht (01)

Nr. Component

1	Olievuldop met peilstok
2	Olieaftapplug
3	Luchtfilterdeksel
4	Brandstofkraan
5	Bougiedop
6	Serienummer van de m

3 VEILIGHEIDSINSTRUCTIES

GEVAAR!

Levensgevaar en gevaar voor zeer ernstig persoonlijk letsel door onbekendheid met de veiligheidsinstructies

Onbekendheid met de veiligheidsinstructies en bedieningsinstructies kan bijzonder ernstig letsel en zelfs de dood tot gevolg hebben.

■ Volg alle veiligheidsin-structies en bedienings-instructies in deze ge-bruiksaanwijzing op evenals in de gebruiksaanwijzingen waarnaar wordt verwezen, voor-dat u het apparaat ge-bruikt.

■ Bewaar alle bijgeleverde documenten voor toekomstig gebruik.

GEVAAR!

Levensgevaar door vergiftiging

De uitlaatgassen van de motor bevatten koolmo-noxide, dat voor een mens binnen enkele minuten do-delijk kan zijn.

■ Laat de motor nooit draaien in gesloten ruimten, maar altijd uit-sluitend in de buiten-lucht.
■ Adem geen uitlaatdampen in.
■ Schakel de motor uit wanneer u tijdens het gebruik van het apparaat misselijk, duizelig of onwel wordt. Raadpleeg onmiddellijk een arts.

• Gebruik de motor uitsluitend wanneer deze in onberispelijke staat verkeert.
  ■ Stel de veiligheids- en beveiligingsvoorzieningen niet buiten werking.
  ■ Draag gehoorbescherming.
  ■ Lees de aanwijzingen in deze gebruikshandleiding en in de gebruikshandleiding van de gazontrekker, waarin de motor is ingebouwd, aandachtig

door en volg deze steeds op. Leer om de motor snel uit te schakelen.

■ Gebruik nooit startsprays of soortgelijke middelen.

3.1 Gebruiker

■ Personen van jonger dan 16 jaar en personen die de gebruiksaanwijzing niet hebben gelezen, mogen de motor niet gebruiken. Eventuele land-specifieke veiligheidsvoorschriften voor de minimum-leeftijd van de gebruiker naleven.
■ Motor niet onder invloed van alcohol, drugs of medicijnen in werking stellen.

3.2 Veiligheid van personen, dieren en eigendommen

• Gebruik de motor uitsluitend waarvoor deze bedoeld is. Niet-reglementair gebruik kan letsel en materiële schade veroorzaken.
  ■ De gebruiker is verantwoordelijk voor eventueel letsel bij derden en voor materiële schade.
  ■ Houd anderen uit de buurt van de gevarenzone.
  ■ Schakel de motor alleen in als er geen personen of dieren in het werkgebied aanwezig zijn.

■ Houd een veiligheidsafstand aan tot personen en dieren of schakel de motor uit als personen of dieren naderen.
■ Houd de stroom van uitlaat-gassen nooit gericht op personen of dieren, of op brandbare producten en voorwerpen.
Grijp niet in het aanzuig- en luchtfilter als de motor draait. De draaiende onderdelen kunnen letsel veroorzaken.
■ Schakel de motor altijd uit wanneer u deze niet nodig heeft, bijv. bij het verplaatsen naar een ander werkgebied, bij onderhoudswerkzaamheden, bij het tanken van het benzine-oliemengsel.
- Gebruik de motor niet in slecht geventileerde werkomgevingen (bijv. garage). De uitlaatgassen bevatten giftig koolmonoxide en andere schadelijke stoffen.
■ Schakel de motor in het geval van een ongeluk onmiddellijk uit, om verder letsel of materiele schade te voorkomen.
- Gebruik de motor nooit met versleten of defecte onderdelen. Versleten of defecte onderdelen kunnen ernstig letsel veroorzaken.

• Gebruik uitsluitend originele reserveonderdelen en origineel toebehoren.
  ■ Berg de motor buiten het bereik van kinderen op.
  Instrueer kinderen en jongeren niet met de motor te spe- len.

3.3 Omgang met benzine en olie

GEVAAR!

Explosie- en brandge- vaar

Bij het ontsnappen van een benzine-luchtmengsel ontstaat potentieel explosieve atmosfeer. Door een ondeskundige omgang met brandstoffen kunnen deze ontsteken, explode-ren en ontbranden, wat tot zwaar letsel en zelfs sterf-gevallen kan leiden.

■ Rook nooit, terwijl u met benzine werkt.
■ Werk uitsluitend in de buitenlucht met benzine en nooit in afgesloten ruimten.
■ Neem beslist altijd de volgende gedragsregels in acht.

■ Transporteer en bewaar benzine en olie uitsluitend op in goedgekeurde voorraadvaten. Zorg ervoor dat de opgeslagen benzine en olie niet toegankelijk zijn voor kinderen.
■ Zorg ervoor, om bodemvervui- ling (milieubescherming) te vermijden, dat bij het tanken geen benzine en geen olie in de aarde terechtkomt. Gebruik bij het tanken een trechter.
- Tank het apparaat nooit af in gesloten ruimten. Op de vloer kunnen zich benzinedampen verzamelen waardoor het tot een explosieve verbranding of zelfs explosie kan komen.
■ Veeg gemorste benzine altijd onmiddellijk op van het apparaat of de vloer. Laat de doeken waarmee u benzine afgeveegd heeft, op een goed geventileerde plaats drogen voordat u deze weggooit. Anders kan spontane zelfont-branding optreden.
- Bij het morsen van benzine ontstaan benzinedampen. Start de motor daarom niet op dezelfde plaats, maar op minstens 3 m afstand.
■ Vermijd huidcontact met producten van minerale oliën. Adem geen benzinedampen

in. Draag altijd veiligheids- handschoenen om brandstof bij te vullen. Vervang en reinig de beschermende kleding re- gelmatig.

• Let erop dat uw kleding niet in contact komt met benzine. Vervang uw kleding onmiddel- lijk wanneer benzine op uw kleding terechtgekomen is.
  ■ Tank het apparaat nooit af, bij draaiende of hete motor.

4 INGEBRUIKNAME

OPMERKING

Voor ingebruikname:

altijd een visuele controle uitvoeren. Met loszittende, beschadigde of versleten bedrijfs- en/of bevestingsonderdelen mag de motor niet worden gebruikt.
■ Vul de motor beslist met motorolie.

4.1 De algehele motorconditie controleren

1. Controleer de motor op:

Aanwijzingen voor olie- of benzinelekkages op de buiten- en onderkant van de motor.
■ Overmatig vuil of vreemde voorwerpen
Zichtbare beschadigingen
■ Stevige bevestiging van alle bouten en moeren
■ Stevige bevestiging en aanwezigheid van afschermingen en afdekkingen
■ Beschadiging en vervuiling van het luchtfilter
Brandstofpeil
Motoroliepeil

1. Verhelp vastgestelde gebreken voor ingebruikname.

4.2 Vullen met gebruiksvloeistoffen

WAARSCHUWING! Brand- en explosiege- vaar

Benzine en olie zijn zeer gemakkelijk ontvlambaar. Een brand kan dodelijk letsel tot gevolg hebben.

- Vul de motor uitsluitend in de vrije buitenlucht met benzine en olie, uit de buurt van open vuur of warmtebronnen.

■ Vervang de tank of tankdop onmiddellijk wanneer deze beschadigd is/zijn.
■ Tankdop altijd stevig sluiten.
■ Wanneer er benzine is uitgelopen:

■ De motor niet starten.
■ Startpogingen voorkomen.
■ Reinig de gazontrekker en motor.
Gemorste brandstof kan op kunststofonderdelen tot beschadigingen leiden: Veeg de brandstof meteen weg. De garantie dekt geen schade, die is veroorzaakt door op de kunststofonderdelen gemors- te brandstof.

4.2.1 Motorolie bijvullen (02)

Aanbevelingen voor oliegebruik

Motorolie vervult een doorslaggevende rol bij de prestaties en de levensduur van de motor.

• Gebruik een reinigende motorolie die voldoet aan de specificaties voor de API-serviceklassen SF en SG.
  ■ Controleer het API-service-etiket op de olie-tank, om er zeker van te zijn dat dit de letters SF of SG bevat.
  ■ Selecteer de SAE-viscositeitsklasse volgens de onderstaande tabel:

Tempera-tuurbereik

SAE-viscositeitsklasse

+5 – +35 °C SAE 30 (single-grade zomerolie)

Temperatuurbereik	SAE-viscositeitsklasse
-15 – +5 °C	5W-30 of 10W-30 (multigrade-oliën)
-25 – +35 °C	5W-30 of 10W-30 (synthetische multigrade-oliën)

• Het gebruik van multigrade-oliën kan bij hoge temperaturen leiden tot een hoger verbruik. Controleer daarom vaker het oliepeil.
  ■ Meng geen olie van verschillende soorten en eigenschappen.

LET OP!

Gevaar voor beschadiging van de motor

Het gebruik van olie van type SAE 30 (single-grade zomerolie) bij temperatu-ren lager dan +5 °C kan tot beschadiging van de motor leiden, vanwege onvol-doende smering.

- Gebruik alleen de aanbevolen motorolie.

Olie bijvullen

OPMERKING

De olie-inhoud voor de motor AL-KO Pro 700 V2 bedraagt maximaal 2,0 l.

OPMERKING

Laat het oliepeil niet stijgen tot boven het MAX-peil. Te veel olie leidt tot:

■ Rook in het uitlaatgas
■ Vervuiling van de bougie of het luchtfilter

Wanneer nog geen olie in de motor aanwezig is:

1. Schenk de motorolie in een geschikte beker.

2. Schroef de peilstok (02/1) uit de olievulopening (02/2).

3. Giet de olie langzaam en in kleine hoeveelheden in de olievulopening. Gebruik hiervoor een trechter (niet inbegrepen in de leveringsomvang van de motor).

4. Onderbreek het vullen met olie meermaals om het oliepeil te controleren. Het MAX-merkteken (02/3) mag niet worden overschreden (zie Hoofdstuk 4.2.2 "Oliepeil controleren (02)", pagina 45).
5. Steek de oliepeilstok weer in de motor en schroef deze stevig vast.
6. Veeg eventueel gemorste olie weg.

4.2.2 Oliepeil controleren (02)

LET OP!

Gevaar voor beschadiging van de motor

Laag oliepeil kan motor- schade veroorzaken.

■ Controleer regelmatig het oliepeil.
■ Vul olie bij wanneer het oliepeil laag is.

1. Stop de motor en laat deze afkoelen.

Opmerking: De motor moet horizontaal staan.

1. Verwijder vreemde voorwerpen rond de olie-vulopening.
2. Schroef de oliepeilstok (02/1) uit de vulopening en veeg deze schoon.
3. Steek de oliepeilstok tot aan de aanslag in de motor en trek deze dan weer naar buiten. Controleer of het oliepeil tussen de markeringen MIN en MAX ligt.
4. Wanneer het oliepeil in de buurt van of onder de MIN-markering ligt: Vullen met olie.
5. Steek de oliepeilstok weer in de motor en schroef deze stevig vast.
6. Veeg eventueel gemorste olie weg.

4.2.3 Benzine bijvullen

Aanbevelingen betreffende de benzine

• Gebruik schone, nieuwe, loodvrije benzine met een octaangetal van minstens 90.
  Brandstof kopen in hoeveelheden die binnen 30 dagen kunnen worden verbruikt (Opslag).

In geen geval benzine met een methanolgehalte gebruiken.
■ Meng de benzine niet met olie of additieven.

Benzine bijvullen

OPMERKING

Voor overige informatie: zie de gebruikshandleiding van de gazontrekker.

5 GEBRUIK VAN DE MOTOR

GEVAAR!

Levensgevaar door vergiftiging

De uitlaatgassen van de motor bevatten koolmo-noxide, dat voor een mens binnen enkele minuten do-delijk kan zijn.

■ Laat de motor nooit draaien in gesloten ruimten, maar altijd uitsluitend in de buitenlucht.
■ Adem geen uitlaatdampen in.
■ Schakel de motor uit wanneer u tijdens het gebruik misselijk, duize-lig of onwel wordt. Raadpleeg onmiddellijk een arts.

WAARSCHUWING!

Explosiegevaar

Benzine en olie zijn zeer gemakkelijk ontvlambaar.

■ Gebruik geen startspray of soortgelijke middelen.

WAARSCHUWING! Gevaar voor verbranding

Draaiende motoren worden tijdens het gebruik zeer heet!

■ Raak tijdens het gebruik nooit onderdelen van de motor aan, dit geldt vooral voor de uitlaat.
■ Laat de uitlaat, cilinder en koelribben afkoelen, voordat u deze aan- raakt.

WAARSCHUWING! Gevaar door draaiende delen van het apparaat!

Als er in draaiende delen van het apparaat wordt ge-grepen veroorzaakt dit zeer ernstig letsel!

Grijp nooit in draaiende delen van het apparaat!

■ Voordat de motor in gebruik wordt genomen de gebruiksaanwijzing voor het apparaat in acht nemen.
■ Motor alleen buitenshuis starten en laten draaien.
■ De motor niet in schuine posities boven 15° hellingshoek gebruiken.
■ Motor alleen in horizontale positie starten.
■ De machine niet zo ver zijdelings kantelen dat er brandstof vrijkomt uit de tankdop.
■ Controleer het oliepeil.
Lang haar opbinden en sieraden verwijderen.
■ Geen losse kleding dragen.
■ Stevig, antislipschoeisel dragen.
- Niet de basisafstelling van de motor wijzigen en niet te snel laten draaien.

• Bij het starten de veiligheidsafstand in acht nemen.
  ■ Schakel de motor uit en laat hem afkoelen, voordat de tankdop wordt verwijderd.
  ■ Schakel de motor uit en ontkoppel de bougie-kabel voordat u de machine of motor test, reinigt of aan het werk gaat.
  ■ Voordat u de cilindervinnen en de afscherming aanraakt, moet u wachten totdat de motor voldoende is afgekoeld.
  Draai de motor niet zonder bougie door.

5.1 De motor starten en stoppen

OPMERKING

Neem de gebruiksaanwijzing voor de gazontrekker in acht!

Let er bij het starten van de motor op, dat alle inrichtingen voor de aandrijving van de gazontrekker, de aandrijving van werktuigen (bijv. het maaidek) en het uitschakelen van de motor zijn gedeactiveerd.

■ De motor alleen starten in horizontale positie.
- Bij lage temperaturen kunnen problemen optreden bij de koude start van de motor.
Bij hogere buitentemperaturen kunnen moeilijkheden optreden bij de warme start van de motor, vanwege het verdampen van benzine in de carburateur of de pomp.
In een dergelijk geval moet het olietype worden aangepast aan de bedrijfstemperaturen.
- Het maximale vermogen van een verbrandingsmotor neemt progressief af, naarmate de motor op een grotere hoogte boven de zeespiegel wordt gebruikt. Met het toenemen van de hoogte moeten daarom zware belastingen van de motor en zwaar werk worden vermeden.

Regeling van het motortoerental

Het motortoerental wordt ingesteld met de gashendel op de gazontrekker:

Toerental verhogen.

Toerental verlagen.

Koude start en warme start

Bij een koude start moet de choke worden ingeschakeld, wanneer de motor warm is moet deze weer worden uitgeschakeld. Bij een warme start is het gebruik van de choke niet nodig.

De choke in- en uitschakelen.

6 REPARATIES

WAARSCHUWING!

Letselgevaar bij reparatiewerkzaamheden

Ondeskundige reparaties kunnen ernstig letsel en schade aan het apparaat veroorzaken.

■ Reparatiewerkzaamheden alleen laten uitvoeren in servicewerkplaatsen van AL-KO of bij geautoriseerde montagebedrijven!

Er mogen uitsluitend originele reserveonderdelen van AL-KO worden gebruikt.

7 ONDERHOUD EN VERZORGING

WAARSCHUWING!

Risico op letsel

Het onbedoeld inschakelen van de motor kan tot ernstig letsel leiden.

■ Voor aanvang van afstel-, onderhouds- en reparatiewerkzaamheden moet de motor altijd worden uitgeschakeld en beveiligd tegen onbedoeld opnieuw in-schakelen.

■ Regelmatig onderhoud is onontbeerlijk voor de veiligheid en de instandhouding van de functionaliteit.

- Onderhoudsschema in acht nemen. - Bij gebruik onder zwaardere omstandigheden moet vaker onderhoud worden verricht.

1. Vóór alle onderhouds- en reinigingswerkzaamheden: Trek de bougiedop (04/1) los van de bougie (04/2) (04/a).

2. Voer de in dit hoofdstuk beschreven onderhouds- en reinigingswerkzaamheden uit volgens het onderhoudsschema.

3. Na de onderhouds- en reinigingswerkzaamheden: Steek de bougiedop (05/1) weer op de bougie (05/2) (05/a).

7.1 Vervangen van het luchtfilter (03)

OPMERKING

■ Het filterelement moet steeds vrij worden gehouden van grasresten en vuil.
■ Vervang filterelementen uitsluitend door originele reservedelen.
■ De motor mag nooit worden gebruikt zonder een correct gemonteerd filte-relement.

Luchtfilter regelmatig reinigen. Een beschadigd luchtfilter vervangen.

1. Gebied rond het filterdeksel (03/1) reinigen.
2. Beide knoppen (03/2) van het filterdeksel eraf schroeven en filterdeksel verwijderen.
3. Trek het filterelement (03/3) uit het huis.
4. Controleer de staat van het filterelement. Het filterelement moet in onberispelijke staat verkeren, schoon en gebruiksklaar zijn. N elk overig geval moet het filterelement worden onderhouden of vervangen.
5. Vervang het filterelement en monteer het filterdeksel weer.

7.2 Olie verversen (06)

Het oliepeil regelmatig controleren. Het oliepeil elke 5 bedrijfsuren of dagelijks voor het starten van de motor controleren.

WAARSCHUWING! Brand- en explosiege- vaar

Wanneer brandstof ont-snapt ontstaat een explosief benzine-luchtmengsel. Door een ondeskundige omgang met brandstoffen kunnen deze ontsteken, exploderen en ontbranden, wat tot zwaar letsel en zelfs sterfgevallen kan leiden.

■ Leeg de brandstoftank, voordat u de olie aftapt.

OPMERKING

Neem contact op met onze klantenservice als u niet in staat bent zelf werkzaamheden uit te voeren.

OPMERKING

De olie-inhoud voor de motor AL-KO Pro 700 V2 bedraagt maximaal 2,0 l.

OPMERKING

Verouderde olie aftappen terwijl de motor warm is. Warme olie stroomt sneller en in zijn geheel uit.
■ Voer de afgewerkte olie af conform de milieuvoorschriften!

1. Om de brandstoftank leeg te maken: Laat de motor draaien totdat deze vanzelf stopt. Of tap de brandstof af.
2. Trek de bougiedop (04/1) los.
3. Plaats een opvangbak (06/1) voor de afgewerkte olie onder de motor.
4. Schroef de oliepeilstok (06/2) uit de vulopening en veeg deze schoon.
5. Draai de aftapplug (06/3) uit de motor.

6. Laat alle olie uitstromen in de opvangbak.

7. Schroef de aftapplug weer in de motor. Controleer of de afdichting correct geplaatst is. Draai de aftapplug stevig vast.

8. Giet verse olie in de opening van de peilstok (zie Hoofdstuk 4.2.1 "Motorolie bijvullen (02)", pagina 44). Gebruik hiervoor een trechter (niet inbegrepen in de leveringsomvang van de motor).
9. Steek de oliepeilstok tot aan de aanslag in de motor en trek deze dan weer naar buiten. Controleer of het oliepeil de MAX-markering (06/4) bereikt.
10. Steek de oliepeilstok weer in de motor en schroef deze stevig vast.
11. Veeg eventueel gemorste olie weg.

7.3 Motor en geluiddemper reinigen (07)

WAARSCHUWING!

Brandgevaar door vreemde voorwerpen

Vreemde voorwerpen op de motor kunnen de gazontrekker in brand zetten. Een brand kan ernstig letsel en zelfs de dood tot gevolg hebben.

■ Verwijder brandbare vreemde voorwerpen (bijv. gras, bladeren, vet) van de motor, vooral in de gebieden rondom de uitlaat en de cilinder.

■ Controleer en reinig de gebieden rond de uitlaat en de cilinder regelmatig.

LET OP!

Gevaar door water

Binnendringend water (ontstekingsinstallatie, carburateur...) kan tot storingen leiden.

■ Spuit de motor niet af met water.

1. Laat de motor afkoelen voordat u met het reinigen begint.
2. Verwijder met regelmaat het vuil van de motor met behulp van een poetsdoek of borstel.
3. Verwijder alle afvalstoffen en vuilresten van de geluiddemper en de beschermkap hiervan, met behulp van perslucht.
4. Het koelsysteem reinigen:

■ Verwijder verstoppingen uit de openingen voor koellucht (07/1).
- Om oververhitting te voorkomen eventueel ook de binnenste koelribben en oppervlakken reinigen.

1. Wis kunststofdelen af met een vochtige spons (07/2) met reinigingsmiddel.

7.4 Luchtfilter reinigen (08)

1. Reinig het gebied rondom het filterdeksel.
2. Draai de beide knoppen (08/2) van het filterdeksel (08/1) los.
3. Verwijder het filterdeksel.
4. Filterelement (08/3) verwijderen.
5. Neem het schuimrubberen voorfilter (08/4) los van de patroon (08/5).
6. Inlaatspruitstuk (08/6) van de motor afsluiten met een poetsdoek, om te voorkomen dat er vuil in de motor terechtkomt.

7. Klop de patroon (08/5) leeg op een stevig oppervlak en blaas deze van binnen naar buiten schoon met perslucht, om stof en vuil te verwijderen. Let op: Voor de reiniging van de patroon mogen geen water, benzine, reini-gingsmiddelen of soortgelijke middelen worden gebruikt.

8. Was het schuimrubberen voorfilter (08/4) met water en een reinigingsmiddel en laat deze in de buitenlucht drogen. Let op: Het schuim-rubberen voorfilter mag NIET in olie worden gedompeld.

9. Reinig de binnenkant van het filterdeksel (08/1).
10. Doek verwijderen van het inlaatspruitstuk.
11. Trek het schuimrubberen voorfilter over de patroon.
12. Vervang het filterelement en monteer het filterdeksel weer.

7.5 Bougie onderhouden (09)

Voorgeschreven bougietype: zie Hoofdstuk 10 "Reserveonderdelen", pagina 52.

WAARSCHUWING!

Gevaar voor persoonlijk letsel door een elektrische schok

Het controleren van de ontstekingsvonk bij gede- monteerde bougie kan tot zwaar letsel door een elektrische schok leiden en kan brand veroorzaken.

■ Controleer de ontstekingsvonk nooit wan- neer de bougie is gede- monteerd. Gebruik in plaats daarvan een vonktester.

LET OP!

Gevaar voor beschadiging van de motor

Het gebruik van de motor met een onjuiste bougie of zonder bougie leidt tot ernstige beschadiging van de motor!

• Gebruik altijd het voorgeschreven type bougie.
  ■ Probeer nooit om de motor te starten zonder bougie.

• Draai de bougie (09/1) met behulp van een pijpsleutel (09/2) uit de motor.

• Reinig de elektroden met een metaalborstel (09/3) en verwijder eventuele roetafzettingen.
• Controleer de juiste elektrodenafstand (09/5) met een voelermaat (09/4).
  Opmerking: De elektrodenafstand van de bougie moet 0,7 mm - 0,8 mm bedragen.
• Schroef de bougie weer in de motor en draai deze vast met een pijpsleutel.

7.6 Carburateurinstellingen

OPMERKING

Het instellen van de carburateur mag uitsluitend worden uitgevoerd door een erkende onderhoudswerkplaats.

7.7 Onderhoudsplan

De intervallen per uur/per jaar volgen, naargelang wat zich het eerst voordoet.

Activiteit Na de	eerste 5 bedrijfsuren	Elke 5 bedrijfsuren of dagelijks voor het gebruik	Elke 25 bedrijfsuren	Elke 50 bedrijfsuren of jaarlijks	Jaarlijks	Elke 100 bedrijfsuren
Motoroliepeil controleren X
Motorolie vervangen X X			*	X
Luchtfilter controleren en reinigen		X **
Luchtfilter vervangen X
Bougie controleren X
De bougie vervangen X
Reinig de directe omgeving van de geluiddemper en de bedieningselementen.		X
Benzinefilter controleren ***						X
Geluiddemper en vonken-vanger controleren				X

Bu: Bedrijfsuren
*: Wanneer de motor onder volle belasting en bij hoge temperaturen werkt.
**: Reinig het luchtfilter vaker, wanneer de motor in een stoffige omgeving werkt.
***: Uitvoering door een gespecialiseerd bedrijf

OPMERKING

Bij zware belasting en bij hoge temperaturen kunnen kortere onderhoudsintervallen nodig zijn dan in de tabel hierboven zijn vermeld.

8 TRANSPORT

■ Transporteer de motor uitsluitend met lege brandstoftank.
- Transporteer de motor altijd in een horizontale stand, ter voorkoming van:

■ weglekkende brandstof en olie
rookontwikkeling
moeilijk starten
roetafzettingen op de bougie

9 OPSLAG

OPMERKING

Voor overige informatie: zie de gebruikshandleiding van de gazontrekker.

WAARSCHUWING!

Brand- en explosiege- vaar

Wanneer brandstof ont-snapt ontstaat een explosief benzine-luchtmengsel. Door een ondeskundige omgang met brandstoffen kunnen deze ontsteken, exploderen en ontbranden, wat tot zwaar letsel en zelfs sterfgevallen kan leiden.

■ Stal de motor nooit voor open vuur of warmte-bronnen.
- Gebruik de motor nooit in een omgeving met brandbare stoffen.

Bij een langduriger stalling van de gazontrekker (langer dan 2 - 3 maanden), moet de brandstof worden afgetapt, om afzettingen in het brandstofsysteem te voorkomen. Bij een kortere stallingsduur kan de brandstof worden beschermd met een brandstofstabilisator.

OPMERKING

Voor overige informatie: Informeer bij afdeling klantenservice.

1. Brandstofkraan sluiten.

2. Brandstof uit de carburateur laten lopen.

3. Motor reinigen (zie Hoofdstuk 7.3 "Motor en geluiddemper reinigen (07)", pagina 48).

4. Motor stallen:

■ Laat de motor afkoelen.

Stal de motor in een goed geventileerde ruimte, niet nabij open vuur of warmte-bronnen.

Stal de motor niet in een omgeving waar elektromotoren of elektrische gereedschappen worden gebruikt.

Bescherm de motor gedurende de stalling tegen vocht.

10 RESERVEONDERDELEN

Aanbevolen bougies: RN9YC (Champion) of gelijk-waardig

Reservedelen zijn verkrijgbaar via erkende dea-lers of onze servicedienst.

Onderdelen met scherpe randen en draaiende onderdelen kunnen letsel veroorzaken.

Draag bij onderhouds- en reinigingswerkzaamheden altijd beschermende handschoenen!

Storing Oorzaak Oplossing
Motor slaat niet aan. Brandstof ontbreekt Vul brandstof bij.
		Slechte, vervuilde brandstof, ou-de brandstof in de tank Tap de brandstoftank af en vul deze met verse brandstof.
		Fout startproces Voer de startprocedure correct uit.
		Bougie niet aangesloten Controleer de bougiestekker, let op cor-recte plaatsing op de bougie.
		■ Bougie vochtig ■ Bougie-elektrode vervuild ■ Onjuiste elektrodenafstand Bougie controleren.
		Luchtfilter verstopt Luchtfilter controleren en reinigen.
		Ongeschikte olie voor dit jaarge-tijde Olie controleren, eventueel vervangen.
		Vorming van gasbellen in de car-burateur vanwege de hoge tem-peraturen Wacht enkele minuten en herhaal de startpoging.
		Verbrandingsproblemen Uitsluitend laten controleren door een werkplaats met klantenservice!
		Ontstekingsproblemen Uitsluitend laten controleren door een werkplaats met klantenservice!
Ongelijkmatige werking	■ Bougie-elektrode vervuild ■ Onjuiste elektrodenafstand Bougie controleren.
	Bougiestekker slecht opgestoken Controleer de bougiestekker, let op cor-recte plaatsing op de bougie.
	Luchtfilter verstopt Luchtfilter controleren en reinigen.
	Choke is ingeschakeld Choke uitschakelen.
	Verbrandingsproblemen Uitsluitend laten controleren door een werkplaats met klantenservice!
	Ontstekingsproblemen Uitsluitend laten controleren door een werkplaats met klantenservice!
Vermogensverlies tijdens bedrijf	Luchtfilter verstopt Luchtfilter controleren en reinigen.
	Verbrandingsproblemen Uitsluitend laten controleren door een werkplaats met klantenservice!

OPMERKING

Neem contact op met onze klantenservice bij storingen die niet in deze tabel staan vermeld of die u niet zelf kunt oplossen.

Vul hieronder het serienummer van de motor in, samen met de aankoopdatum. Deze informatie heeft u nodig bij het bestellen van reservedelen, technische vragen en bij eventuele aanspraken op garantie. Serienummer motor:

Serienummer motor:
Aankoopdatum:

13 KLANTENSERVICE/SERVICE CENTRE

Voor vragen over garantie, reparatie of reserveonderdelen kunt u contact opnemen met het dichtstbij-zijnde AL-KO service centre.

Deze vindt u op internet op het volgende adres:

Eventueel binnen de wettelijke termijn voor aansprakelijkheid optredende materiaal- of fabricagefouten van het apparaat worden naar eigen oordeel door ons verholpen, hetzij door reparatie of door levering van een vervangend apparaat. De geldende termijn voor aansprakelijkheid hangt in elk geval af van de wetgeving in het land waarin het apparaat werd aangeschaft.

Onze garantie geldt alleen bij:

■ naleving van deze gebruikershandleiding
■ Deskundig gebruik
- Gebruik van originele reserveonderdelen

De garantie vervalt bij:

■ Eigenhandig uitgevoerde reparatiepogingen
■ Eigenhandig aangebrachte technische wijzigingen
- Gebruik voor andere doeleinden dan het gebruiksdoel

Van de garantie zijn uitgesloten:

■ lakschade opgetreden als gevolg van normaal gebruik
■ Slijtageonderdelen die op de reserveonderdelenkaart met een kader xxxxxx (x) zijn aangeduid De garantietermijn begint bij de aanschaf door de eerste eindgebruiker. Maatgevend is daarbij de datum op de kassabon. Ga met deze garantieverklaring en de originele kassabon naar uw dealer of naar de dichtstbijzijnde klantenservice. Deze verklaring laat het vorderingsrecht van de koper jegens de verkoper wegens defecten aan het apparaat onverlet.

TRADUCTION DE LA NOTICE D'UTILISATION ORIGINALE

Table des matières
