GEBRUIKSAANWIJZING Exacool GYS

ALGEMENE INSTRUCTIES Voor het in gebruik nemen van dit apparaat moeten deze instructies zorgvuldig gelezen en goed begrepen worden. Voer geen onderhoud of wijzigingen uit die niet in de handleiding vermeld staan. Iedere vorm van lichamelijk letsel of schade, veroorzaakt door het niet naleven van de instructies in deze handleiding, zal niet verhaald kunnen worden op de fabrikant van het apparaat. Raadpleeg, in geval van problemen of onzekerheid over het gebruik, een gekwaliceerd en bevoegd persoon om het apparaat correct te installeren. OMGEVING Dit apparaat mag enkel gebruikt worden voor laswerkzaamheden, en uitsluitend volgens de in de handleiding en/of op het typeplaatje vermelde instructies. De veiligheidsvoorschriften moeten gerespecteerd worden. In geval van onjuist of gevaarlijk gebruik kan de fabrikant niet aansprakelijk worden gesteld. De installatie mag alleen worden gebruikt en bewaard in een stof- en zuurvrije ruimte, en in afwezigheid van ontvlambaar gas of andere corrosieve substanties. Zorg voor voldoende ventilatie tijdens het gebruik van dit apparaat. Gebruikstemperatuur : Gebruik tussen -10 en +40°C (+14 en +104°F). Opslag tussen -20 en +55°C (-4 en 131°F). Luchtvochtigheid : Lager of gelijk aan 50% bij 40°C (104°F). Lager of gelijk aan 90% bij 20°C (68°F). Hoogte : Tot 2000 m boven het niveau van de zeespiegel (6500 voet).

PERSOONLIJKE BESCHERMING EN BESCHERMING VAN ANDEREN

Booglassen kan gevaarlijk zijn en ernstige en zelfs dodelijke verwondingen veroorzaken. Tijdens het lassen worden de individuen blootgesteld aan een gevaarlijke warmtebron, aan de lichtstraling van de lasboog, aan elektro-magnetische velden (waarschuwing voor dragers van een pacemaker), aan elektrocutie-gevaar, aan lawaai en aan uitstoting van gassen. Bescherm uzelf en bescherm anderen. Neem de volgende voorzorgsmaatregelen in acht : Draag, om uzelf te beschermen tegen brandwonden en straling, droge, goed isolerende kleding zonder omslagen, brandwerend en in goede staat, die het gehele lichaam bedekt. Draag handschoenen die een elektrische en thermische isolatie garanderen. Draag een lasbescherming en/of een lashelm die voldoende bescherming biedt (afhankelijk van de lastoepassing). Bescherm uw ogen tijdens schoonmaakwerkzaamheden. Contactlenzen zijn uitdrukkelijk verboden. Soms is het nodig om het lasgebied met brandwerende gordijnen af te schermen tegen stralingen, projectie en wegspattende gloeiende deeltjes. Waarschuw de personen aanwezig in het lasgebied om niet naar de boog of naar gesmolten stukken te staren, en om aangepaste kleding te dragen die voldoende bescherming biedt. Gebruik een bescherming tegen lawaai als het lasproces een hoger geluidsniveau bereikt dan de toegestane norm. Dezelfde regels gelden voor elke persoon die zich in de laszone bevindt. Houd uw handen, haar en kleding op voldoende afstand van bewegende delen (ventilator). Verwijder nooit de behuizing van de koelgroep wanneer de las-installatie aan een elektrische voedingsbron is aangesloten en onder spanning staat. Wanneer dit toch gebeurt, kan de fabrikant niet verantwoordelijk worden gehouden in geval van een ongeluk. De elementen die net gelast zijn zijn heet, en kunnen brandwonden veroorzaken wanneer ze aangeraakt worden. Zorg ervoor dat, tijdens onderhoudswerkzaamheden aan de toorts, deze voldoende afgekoeld is en wacht minstens 10 minuten alvorens met de werkzaamheden te beginnen. De koelgroep moet in werking zijn tijdens het gebruik van een watergekoelde toorts, om te voorkomen dat de vloeistof brandwonden veroorzaakt. Het is belangrijk om, voor vertrek, het werkgebied veilig achter te laten, om mensen en goederen niet in gevaar te brengen.

Dampen, gassen en stof uitgestoten tijdens het lassen zijn gevaarlijk voor de gezondheid. Zorg voor voldoende ventilatie, soms is toevoer van verse lucht tijdens het lassen noodzakelijk. Een lashelm met verse luchtaanvoer kan een oplossing zijn als er onvoldoende ventilatie is. Controleer of de afzuigkracht voldoende is, en verieer of deze aan de gerelateerde veiligheidsnormen voldoet. Waarschuwing: bij het lassen in kleine ruimtes moet de veiligheid op afstand gecontroleerd worden. Bovendien kan het lassen van materialen die bepaalde stoen zoals lood, cadmium, zink, kwik of beryllium bevatten bijzonder schadelijk zijn. Ontvet de te lassen materialen voor aanvang van de laswerkzaamheden. De gasessen moeten worden opgeslagen in een open of goed geventileerde ruimte. Ze moeten in verticale positie gehouden worden, in een houder of op een trolley. Lassen in de buurt van vet of verf is verboden.28

Scherm het lasgebied volledig af, brandbare stoen moeten op minimaal 11 meter afstand geplaatst worden. Een brandblusinstallatie moet aanwezig zijn in de buurt van laswerkzaamheden. Pas op voor projectie van hete onderdelen of vonken, zelfs door kieren. Deze kunnen brand of explosies veroorzaken. Houd personen, ontvlambare voorwerpen en containers onder druk op veilige en voldoende afstand. Het lassen in containers of gesloten buizen moet worden verboden, en als ze open zijn dan moeten ze ontdaan worden van ieder ontvlambaar of explosief product (olie, brandstof, gas-residuen....). Slijpwerkzaamheden mogen niet worden gericht naar het apparaat of naar brandbare materialen. ELEKTRISCHE VEILIGHEID Het elektrische netwerk dat wordt gebruikt moet altijd geaard zijn. Gebruik het op de veiligheidstabel aanbevolen type zekering. Een elektrische schok kan, direct of indirect, ernstige en zelfs dodelijke ongelukken veroorzaken. Raak nooit delen aan de binnen- of buitenkant van de machine aan (toortsen, klemmen, kabels, elektroden...) die onder spanning staan wanneer de machine aanstaat. Deze delen zijn aangesloten op het lascircuit. Koppel het apparaat, voor het te openen, van het spanningsnet af en wacht 2 minuten, totdat alle condensatoren ontladen zijn. Raak nooit tegelijkertijd de toorts of de elektrodehouder en de massa-klem aan. Zorg ervoor, als de kabels of toortsen beschadigd zijn, dat ze vervangen worden door gekwaliceerde en bevoegde personen. De afmeting van deze accessoires moet passend zijn. Draag altijd droge, in goede staat verkerende kleren om uzelf van het lascircuit te isoleren. Draag isolerend schoeisel, waar u ook werkt.

TRANSPORT EN TRANSIT VAN DE MACHINE

Het is wenselijk om de koelgroep af te tappen alvorens deze te transporteren. Til nooit het apparaat boven personen of voorwerpen.

INSTALLATIE VAN HET MATERIAAL

Respecteer de volgende regels :

• Plaats de lasstroombron op een ondergrond met een helling van minder dan 10°.

• Zorg voor voldoende ruimte om de machine te ventileren en toegang te hebben tot het controle systeem.

• Het lasapparaat moet tegen slagregens worden beschermd en niet blootgesteld worden aan zonnestralen.

• Niet geschikt voor gebruik in een ruimte waar geleidend metaalstof aanwezig is.

• Het materiaal heeft een beveiligingsklasse IP23, wat betekent : - Dat het beveiligd is tegen toegang in gevaarlijke delen van voorwerpen waarvan de diameter > 12.5 mm. - Dat het beveiligd is tegen regendruppels (60% ten opzichte van een verticale lijn). Deze apparaten kunnen dus buiten gebruikt worden, in overeenstemming met veiligheidsindicatie IP23. De fabrikant GYS kan niet verantwoordelijk gesteld worden voor lichamelijk letsel of schade aan voorwerpen veroorzaakt door niet correct of gevaarlijk gebruik van dit materiaal. ONDERHOUD / ADVIES

• Het onderhoud mag alleen door gekwaliceerd personeel uitgevoerd worden. We raden u aan een jaarlijkse onderhoudsbeurt uit te laten voeren.

• Haal de stekker uit het stopcontact om de elektriciteitsvoorziening te onderbreken en wacht twee minuten alvorens werkzaamheden op het apparaat te verrichten. De spanning en de stroomsterkte binnen het toestel zijn hoog en gevaarlijk.

• De kap regelmatig afnemen en met een blazer stofvrij maken. Maak van deze gelegenheid gebruik om met behulp van geïsoleerd gereedschap ook de elektrische verbindingen te laten controleren door gekwaliceerd personeel.

• Controleer regelmatig de staat van de voedingskabel en de snoeren. Als de voedingskabel of de snoeren beschadigd zijn, moeten deze vervangen worden door de fabrikant, zijn after-sales dienst of een gelijkwaardig gekwaliceerde technicus, om ieder gevaar te vermijden.

• Laat de ventilatie-openingen van het apparaat vrij zodat de lucht gemakkelijk kan circuleren. De koelvloeistof moet iedere 12 maanden vervangen worden, om te voorkomen dat het koelvloeistofcircuit van de toorts verstopt raakt. Ieder restant van lekkage of residu moet na gebruik in een speciale zuiveringsinstallatie behandeld worden. Het is wen- selijk om het product te recyclen. Het is verboden het gebruikte product in oppervlaktewater, in een put of in een afwaterings- systeem te lozen. De verdunde vloeistof mag niet in riolen geloosd worden, behalve wanneer dit is toegestaan door de plaatse- lijke autoriteiten. NL29

Alleen ervaren en door de fabrikant gekwaliceerd personeel mag de installatie uitvoeren. Verzekert u zich ervan dat de generator tijdens het installeren niet op het stroomnetwerk aangesloten is. Seriële en parallelle generator-verbindingen zijn verboden.

BESCHRIJVING VAN HET MATERIAAL

De koelgroep EXACOOL is een koelsysteem voor het afkoelen van watergekoelde toortsen, aangesloten op uw EXAGON 400 CC/CV lasapparaat. De koelgroep NEOCOOL is een koelsysteem voor het afkoelen van watergekoelde toortsen, aangesloten op uw NEOPULSE 400/500 G lasapparaat. De koelgroep TWINCOOL is een koelsysteem voor het afkoelen van watergekoelde toortsen, aangesloten op uw NEOPULSE 400/500 G lasapparaat. De koelgroep WCU1KW C is een koelsysteem voor het afkoelen van watergekoelde toortsen, aangesloten op uw TITAN 400/Titanium / NEOPULSE 320C lasapparaat. Deze koelsystemen worden direct door het lasapparaat aangestuurd via twee kabels (FIG 1-6). De NEOCOOL/TWINCOOL en de WCU1KW C zijn uitgerust met : - een controle van het koelwaterniveau, die de minimum vulling voor het correct functioneren van de koelgroep en de juiste afkoeling van de toorts garandeert. - met een systeem om de toorts te beschermen tegen een eventuele verstopping van het water-circuit of een storing in de watertoevoer van de toorts. De NEOCOOL/TWINCOOL, de EXACOOL en de WCU1KW C zijn uitgerust met een thermische beveiliging om de toorts te beschermen tegen iedere vorm van abnormale verhitting. De koelgroepen worden automatisch gedetecteerd. EXACOOL / WCU 1kW C : In het menu « Setup memory » van het draadaanvoersysteem EXAFEED kan de EXACOOL geblokkeerd worden. In het menu « Setup/CONFIG » van de TITAN 400 kan de WCU 1kW C geblokkeerd worden. NEOCOOL / TWINCOOL / WCU 1kW C : Op de IHM « Instellingen/Koelgroep » : - AUTO : de koelgroep activeren bij het lassen en deactiveren 10 minuten na het einde van het lassen. - ON : de koelgroep wordt permanent bestuurd. - OFF : de groep is gedeactiveerd. - ZUIVEREN : functie voor het zuiveren van de koelgroep of het vullen van de kabels, de beveiligingen zijn dan geblokkeerd. BESCHRIJVING VAN HET MATERIAAL (I)

3- Vloeistof-niveau 6- Voorgemonteerde kabels

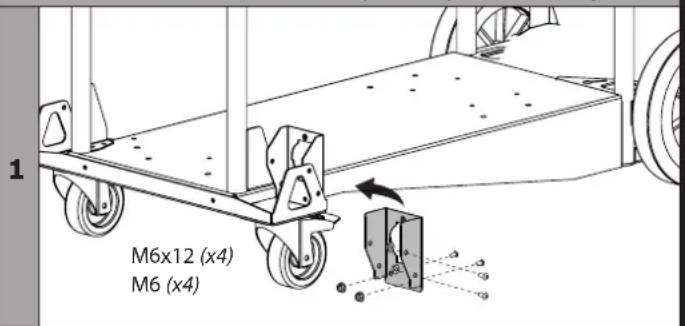

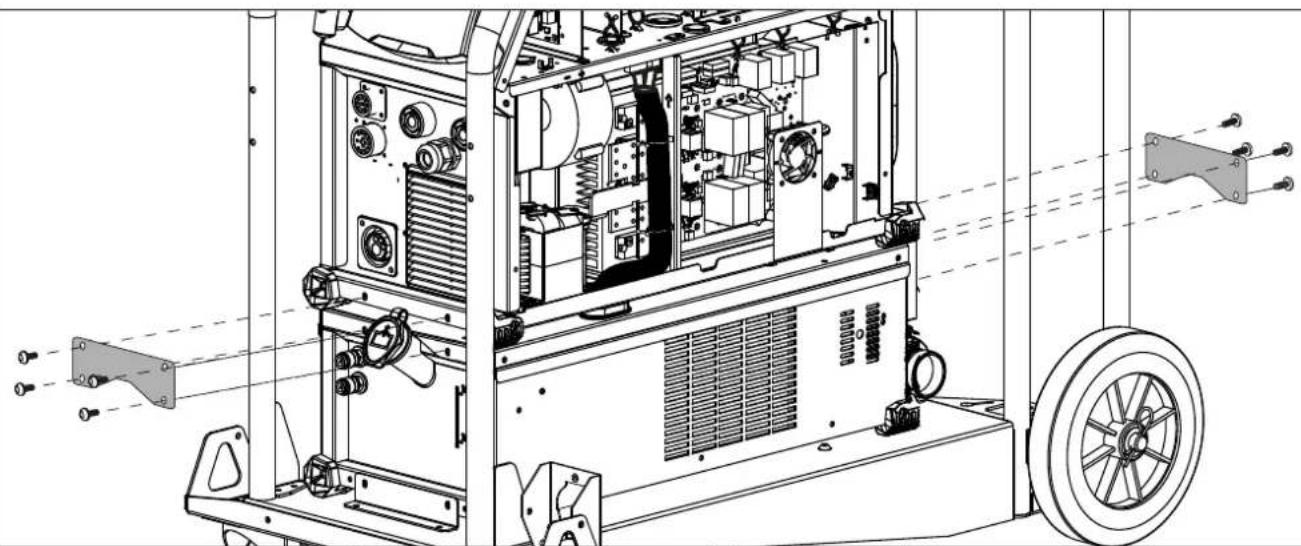

MONTAGE OP DE TROLLEY (OPTIE ART. CODE 037328) Let op ! Sluit de koelgroep niet aan wanneer het apparaat aanstaat. EXACOOL (EXAGON) NEOCOOL/TWINCOOL (NEOPULSE 400/500G)

Kantel het lasapparaat om de kabels makkelijker door de afscheiding te kunnen geleiden. Controleer de juiste positie van de afscheiding (rubber) en sluit de kabels aan.

Kantel het lasapparaat om de kabels makkelijker door de afscheiding te kunnen geleiden. Controleer de juiste positie van de afscheiding (rubber) en sluit de kabels aan.

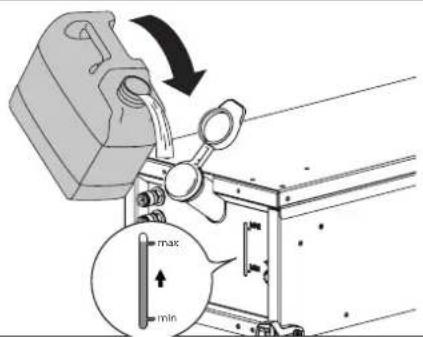

M6x16 (x4) M6 (x4) M6x16 (x4) M6 (x4) KOELVLOEISTOF De gebruiker moet zich ervan verzekeren dat de koelgroep uitgeschakeld is alvorens de slangen van de in- en uitgang van de toorts af te koppelen. Koelvloeistof is schadelijk en irriteert de ogen, de slijmvliezen en de huid. Deze hete vloeistof kan brand- wonden veroorzaken. Waarschuwing : de hete vloeistof kan brandwonden veroorzaken. Nooit de koelgroep aftappen na gebruik. De vloeistof in de koelgroep is kokend heet. Wacht tot de vloeistof is afgekoeld alvorens af te tappen. VULLEN max min Het reservoir van de koelgroep moet absoluut gevuld zijn tot het aanbevolen niveau MAX, aan- gegeven aan de voorzijde van de koelgroep, en mag nooit onder het MIN niveau komen. Dit zal een waarschuwingsmelding geven. Gebruik altijd een koelvloeistof die speciaal geschikt is voor lasapparatuur met een gering elektrisch geleidend vermogen, dat corrosie-werend is en anti-vries. 052246). Het gebruik van andere koelvloeistoen, met name standaard auto-koelvloeistof kan, door een elektrolytische reactie, leiden tot een ophoping van vaste afzettingen in het circuit van het koelsysteem. Hierdoor kan de kwaliteit van de koeling verslechteren en kan het circuit verstopt raken. Dit aanbevolen MAX niveau moet gerespecteerd worden. Dit is essentieel voor het optimalise- ren van de inschakelduur van de aangesloten watergekoelde toorts. Iedere degradatie van het apparaat, veroorzaakt door het gebruik van een andere koelvloeistof dan het aanbevolen type zal niet onder de garantievoorwaarden vallen.

CONNECTION TWIN COOL

NEOFEED 1NEOFEED 2 Het hiernaast getoonde aansluitschema moet gerespecteerd worden, zoniet dan kan de toorts worden beschadigd. Het nummer van het draadaanvoersysteem wordt aangegeven op het scherm. Voorbeeld: Draadaanvoersysteem N° 1 :34

Tijdens het eerste gebruik kan het gebeuren dat de pomp moeilijk opstart, en dat de watertoevoer niet perfect verloopt. Voor een juiste opstart wordt aanbevolen om de hieronder getoonde slang te gebruiken en om de volgende aanwijzingen op te volgen : Vul de koelgroep tot het maximale niveau, om het ontsteken makkelijker te maken. EXAGON / TITAN : - Sluit de snelkoppeling aan op de koud water-uitgang van de koelgroep, en plaats het andere uiteinde in een leeg reservoir (een es is het beste) - Sluit een toorts aan op het apparaat, en druk vervolgens kort op de trekker om de pomp op te starten - Wanneer de pomp is opgestart (reservoir vult zich met koelvloeistof) stopt u het apparaat door de hoofdschakelaar van het lasapparaat uit te zetten. - Koppel de slang af, vul de koelgroep weer bij met koelvloeistof en sluit de kabel correct aan (zie de handleiding van de lasgenerator). TITANIUM / NEOPULSE / NEOFEED : - Sluit de slang aan op de koudwater uitgang van de koelgroep en plaats het andere uiteinde in een leeg reservoir (een es is het beste) - In het menu « Instellingen/Koelgroep », drukt u op het icoon om de opstart-procedure te lanceren. - Wanneer de pomp is opgestart (reservoir zal zich vullen met koelvloeistof) stopt u de koelgroep door op één van de knoppen van de IHM te drukken. - Koppel de slang af, vul koelvloeistof bij : uw pomp zal correct functioneren.

DEBLOKKEREN VAN DE POMP-AS

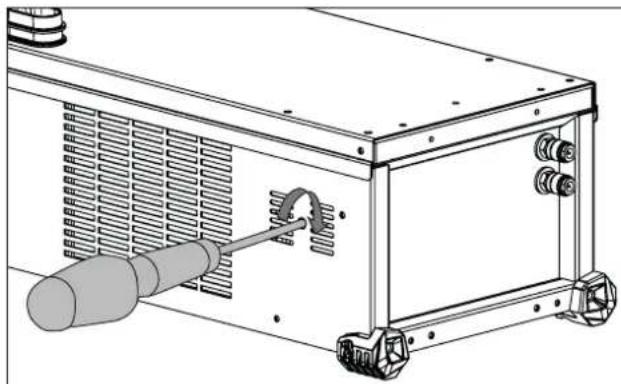

Als het apparaat langere tijd niet wordt gebruikt kan dit, samen met de aanwezigheid van onzuiverheden in de koelvloeistof, tot gevolg hebben dat de pomp van de koelgroep blokkeert. Procedure voor het deblokke- ren van de pomp-as : 1/ Koppel de generator af van de stroomvoorziening. 2/ Breng een platte schroevendraaier in (Ø 9 mm max.) in de as van de pomp (maak hierbij gebruik van de daarvoor bedoelde opening, zoals afgebeeld op de tekening). Draai vervolgens de schroevendraaier in de richting van de wijzers van de klok, totdat de as van de pomp opnieuw zonder moeilijkheden meedraait. 3/ Trek de schroevendraaier terug. 4/ Sluit de generator opnieuw aan op het stroomnetwerk.

FOUTMELDINGEN, AFWIJKINGEN, OORZAAK, OPLOSSING

Deze materialen beschikken over een controle systeem, en iedere storing wordt direct doorgegeven naar de lasstroombron. Zo kan er snel een diagnose worden gemaakt van foutmeldingen en storingen. Raadpleeg de handleiding van het aangesloten draadaanvoersysteem (hoofdstuk Foutmeldingen, Afwijkingen, Oorzaken, Oplossing). GARANTIE De garantie dekt alle gebreken en fabricagefouten gedurende twee jaar vanaf de aankoopdatum (onderdelen en arbeidsloon). De garantie dekt niet :

• Alle overige schade als gevolg van vervoer.

• De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : kabels, klemmen, enz.).

• Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).

• Gebreken ten gevolge van de gebruiksomgeving (vervuiling, roest, stof). In geval van storing moet het apparaat teruggestuurd worden naar uw distributeur, samen met: - Een gedateerd aankoopbewijs (betaalbewijs, factuur ...). - Een beschrijving van de storing.35
