MANUALE UTENTE Exacool GYS

Queste istruzioni devono essere lette e ben comprese prima dell'uso.

Ogni modifica o manutenzione non indicata nel manuale non deve essere effettuata.

Ogni danno fisico o materiale dovuto ad un utilizzo non conforme alle istruzioni presenti in questo manuale non potrà essere considerato a carico del produttore.

In caso di problema o incertezza, consultare una persona qualificata per manipolare correttamente l'installazione.

AMBIENTE

Questo dispositivo deve essere utilizzato solamente per fare delle operazioni di saldatura nei limiti indicati sulla targhetta indicativa e/o sul manuale. Bisogna rispettare le direttive relative alla sicurezza. In caso di uso inadeguato o pericoloso, il fabbricante non potrà essere ritenuto responsabile.

Il dispositivo deve essere utilizzato in un locale senza polvere, né acido, né gas infiammabili o altre sostanze corrosive, e lo stesso vale per il suo stoccaggio. Assicurarsi della circolazione d'aria durante l'uso.

Intervallo di temperatura:

Uso fra -10 e +40°C (+14 et +104°F).

Stoccaggio fra -20 e +55°C (-4 e 131°F).

Umidità dell'aria:

Inferiore o uguale a 50% a 40°C (104°F).

Inferiore o uguale a 90% a 20°C (68°F).

Altitudine: Fino a 2000 m sopra il livello del mare (6500 piedi).

PROTEZIONE INDIVIDUALE E DEI TERZI

La saldatura ad arco può essere pericolosa e causare ferite gravi o mortali.

La saldatura espone gli individui ad una fonte pericolosa di calore, di radiazione luminosa dell'arco, di campi elettromagnetici (attenzione ai portatori di pacemaker), di rischio di folgorazione, di rumore e di emanazioni gassose. Proteggetevi e proteggete gli altri. Rispettate le seguenti istruzioni di sicurezza:

Per proteggervi da ustioni e radiazioni, portare vestiti senza risvolto, isolanti, asciutti, ignifugati e in buono stato, che coprano l'insieme del corpo.

Usare guanti che garantiscano l'isolamento elettrico e termico.

Utilizzare una protezione di saldatura e/o un casco per saldatura di livello di protezione sufficiente (variabile a seconda delle applicazioni). Proteggete i vostri occhi durante le operazioni di pulizia. Le lenti a contatto sono particolarmente sconsigliate. Potrebbe essere necessario limitare le aree con delle tende ignifughe per proteggere la zona di saldatura dai raggi dell'arco, dalle proiezioni e dalle scorie incandescenti. Informate le persone nella zona di saldatura di non fissare i raggi dell'arco né i pezzi in fusione e di indossare vestiti adeguati per proteggersi.

Mettere un casco contro il rumore se le procedure di saldatura arrivano ad un livello sonoro superiore al limite autorizzato. Lo stesso vale per tutti coloro che sono presenti nella zona di saldatura.

Mantenere a distanza dalle parti mobili (ventilatore) le mani, i capelli, i vestiti. Non togliere mai le protezioni carter dall'unità di refrigerazione quando la fonte di corrente di saldatura è collegata alla presa di corrente, il fabbricante non potrà essere ritenuto responsabile in caso d'incidente.

I pezzi appena saldati sono caldi e possono causare ustioni durante la manipolazione. Durante l'intervento di manutenzione sulla torcia, bisogna assicurarsi che quest'ultima sia sufficientemente fredda e aspettare almeno 10 minuti prima di qualsiasi intervento. L'unità di raffreddamento deve essere accesa prima dell'uso di una torcia a raffreddamento liquido per assicurarsi che il liquido non causi ustioni. È importate rendere sicura la zona di lavoro prima di abbandonarla per proteggere le persone e gli oggetti.

FUMI DI SALDATURA E GAS

Fumi, gas e polveri emessi dalla saldatura sono pericolosi per la salute. È necessario prevedere una ventilazione sufficiente e a volte è necessario un apporto d'aria. Una maschera ad aria fresca potrebbe essere una soluzione in caso di aerazione insufficiente. Verificare che l'aspirazione sia efficace controllandola in relazione alle norme di sicurezza.

Attenzione, la saldatura in ambienti di piccola dimensione necessita di una sorveglianza a distanza di sicurezza. Inoltre il taglio di certi materiali contenenti piombo, cadmio, zinco, mercurio o berillio può essere particolarmente nocivo; pulire e sgrassare le parti prima di tagliarle.

Le bombole devono essere posizionate in locali aperti ed aerati. Devono essere in posizione verticale su supporto o su un carrello.

La saldatura è proibita se effettuata in prossimità di grasso o vernici.

RISCHIO DI INCENDIO E DI ESPLOSIONE

Proteggere completamente la zona di saldatura, i materiali infiammabili devono essere allontanati di almeno 11 metri.

Un'attrezzatura antincendio deve essere presente in prossimità delle operazioni di saldatura.

Attenzione alle proiezioni di materia calda o di scintille anche attraverso le fessure.

Esse possono essere causa di incendi o d'esplosione.

Allontanare le persone, gli oggetti infiammabili e i contenitori sotto pressione ad una distanza di sicurezza sufficiente.

La saldatura nei container o tubature chiuse è proibita e se essi sono aperti devono prima essere svuotati di ogni materiale infiammabile o esplosivo (olio, carburante, residui di gas...).

Le operazioni di molatura non devono essere diretti verso il dispositivo stesso o altri materiali infiammabili.

SICUREZZA ELETTRICA

La rete elettrica usata deve imperativamente avere una messa a terra. Usare la grandezza del fusibile consigliata sulla tabella segnaletica.

Una scarica elettrica potrebbe essere fonte di un grave incidente diretto, indiretto, o anche mortale.

Mai toccare alle parti sotto tensione all'interno e all'esterno del dispositivo quando quest'ultimo è collegato alla presa di corrente (torce, morsetti, cavi, elettrodi), poiché esse sono collegate al circuito di saldatura.

Prima di aprire il dispositivo, è impterativo scollegarlo dalla rete elettrica e aspettare 2 min. che tutti i condensatori siano scaricati.

Non toccare nello stesso momento la torcia e il morsetto di massa.

Cambiare i cavi e le torce si questi ultimi sono danneggiati. Chiedere ausilio a persone abilitate e qualificate.

Il dimensionamento degli accessori deve essere sufficiente

Utilizzare sempre vestiti asciutti e in buono stato per isolarsi dal circuito di saldatura. Portare scarpe isolanti, indifferentemente dall'ambiente di lavoro.

TRASPORTO E TRANSITO DEL DISPOSITIVO

È meglio scaricare l'unità di raffreddamento prima del trasporto.

Non far passare il dispositivo sopra persone o oggetti.

INSTALLAZIONE DEL DISPOSITIVO

Regole da rispettare:

• Mettere la fonte di corrente di saldatura su un suolo inclinato al massimo di 10^ .
• Prevedere una zona sufficientemente ampia per aerare il dispositivo e accedere ai comandi.
• Il dispositivo deve essere al sicuro dalla pioggia e non deve essere esposto ai raggi del sole.
• Non utilizzare in un ambiente con polveri metalliche conduttrici.
• Il dispositivo ha il grado di protezione IP23, il che significa :

- una protezione contro l'introduzione alle aree pericolose di corpi solidi di diam >12.5mm e,

- una protezione contro la pioggia inclinata del 60% rispetto alla verticale.

Questo materiale potrebbe essere usato all'aperto con l'indice di protezione IP23.

Il fabbricante GYS non assume nessuna responsabilità per eventuali danni causati a persone o oggetti dovuti all'uso scorretto e pericoloso di questo dispositivo.

MANUTENZIONE / CONSIGLI

• Le manutenzioni devono essere effettuate solo da personale qualificato. È consigliata una manutenzione annuale.

• Interrompere l'alimentazione staccando la presa, e attendere due minuti prima di lavorare sul dispositivo. All'interno, le tensioni e l'intensità sono elevate e pericolose.

• Regolarmente, togliere il coperchio e spolverare con l'aiuto di una pistola ad aria. Cogliere l'occasione per far verificare le connessioni elettriche con un utensile isolato da persone qualificate.

• Verificare periodicamente lo stato del cavo di alimentazione o dei fasci cavi. Se il cavo di alimentazione o i fasci cavi sono danneggiati, devono essere
  sostituiti dal fabbricante, dal suo servizio post-vendita o da una persona con qualifica simile, per evitare pericoli.
• Lasciare le fessure del dispositivo libere per l'entrata e l'uscita d'aria.

Il liquido di rafreddamento deve essere sostituito ogni 12 mesi per evitare depositi che possono intasare il circuito di raffreddamento della torcia. Ogni perdita o residuo del prodotto, dopo l'utilizzo, deve essere trattato in una fabbrica di purificazione adeguata. È opportuno se possibile riciclare il prodotto. È proibito riversare il prodotto consumato nei corsi d'acqua, nelle fosse o nei sistemi di drenaggio. Il fluido diluito non dovrà essere riversato nelle fognature, a meno che questo non sia ammesso dalla regolamentazione locale.

INSTALLAZIONE - FUNZIONAMENTO DEL PRODOTTO

Solo le persone esperte e abilitate dal fabbricante possono effettuare l'installazione. Durante l'installazione, assicurarsi che il generatore sia scollegato dalla rete. Le connessioni in serie o parallele di generatori sono vietate.

DESCRIZIONE DEL MATERIALE

L'unità di raffreddamento EXACOOL è un sistema che serve al raffreddamento delle torce con raffreddamento ad acqua connesse al vostro dispositivo EXAGON 400 CC/CV.

L'unità di raffreddamento NEOCOOL è un sistema che serve al raffreddamento delle torce con raffreddamento ad acqua connesse al vostro dispositivo NEOPULSE 400/500 G dotata di un Neofeed.

L'unità di raffreddamento TWINCOOL è un sistema che serve al raffreddamento delle torce con raffreddamento ad acqua connesse al vostro dispositivo NEOPULSE 400/500 G dotata di un Neofeed.

L'unità di raffreddamento WCU1KW C è un sistema che serve al raffreddamento delle torce con raffreddamento ad acqua connesse al vostro dispositivo TITAN 400/TITANIUM / NEOPULSE 320C.

Questi apparecchi sono comandati direttamente dal dispositivo di saldatura, con due fascicavi connessi (FIG 1-6).

Il NEOCOOL/TWINCOOL e WCU1KW C sono dotati :

- di protezione del livello d'acqua che assicura il riempimento per il buon funzionamento dell'unità di raffreddamento ma anche per per un buon raffreddamento della torcia.

- di una protezione del flusso dell'acqua al fine di proteggere la torcia contro un'ostruzione a livello del circuito d'acqua o una deteriorazione del fascio cavo della torcia.

Il NEOCOOL/TWINCOOL, l'EXACOOL e il WCU1KW C sono dotati di protezione termica per proteggere la torcia contro qualsiasi riscaldamento anormale.

Le unità di raffreddamento sono automaticamente individuate.

EXACOOL / WCU 1kW C :

Nel menu « Setup memory » del trainafilo EXAFEED, l'EXACOOL può essere inibita.

Nel menu « Setup/CONFIG » del TITAN 400, il WCU 1kW C può essere inibita.

NEOCOOL / TWINCOOL / WCU 1kW C :

Sull'IHM « Parametri/ unità di raffreddamento » :

• AUTO: attivazione alla saldatura e disattivazione dell'unità di raffreddamento 10 minuti dopo la fine della saldatura.
• ON: l'unità fredda è controllata in modo permanente.
• OFF: il gruppo è disattivato.
• SPURGO: funzione dedicata allo spurgo dell'unità fredda o al riempimento delle travi, quindi le protezioni vengono inibite.

DESCIZIONE DELL'APPARECCHIO

1- Uscita dell'acqua 4- Fusibile
2- Entrata dell'acqua 5- Tappo del serbatoio
3- Manometro di riempimento 6- Fasci pre-cablati

7- Tubo di innesco

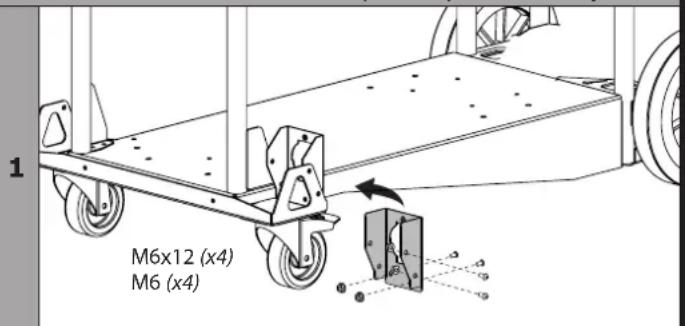

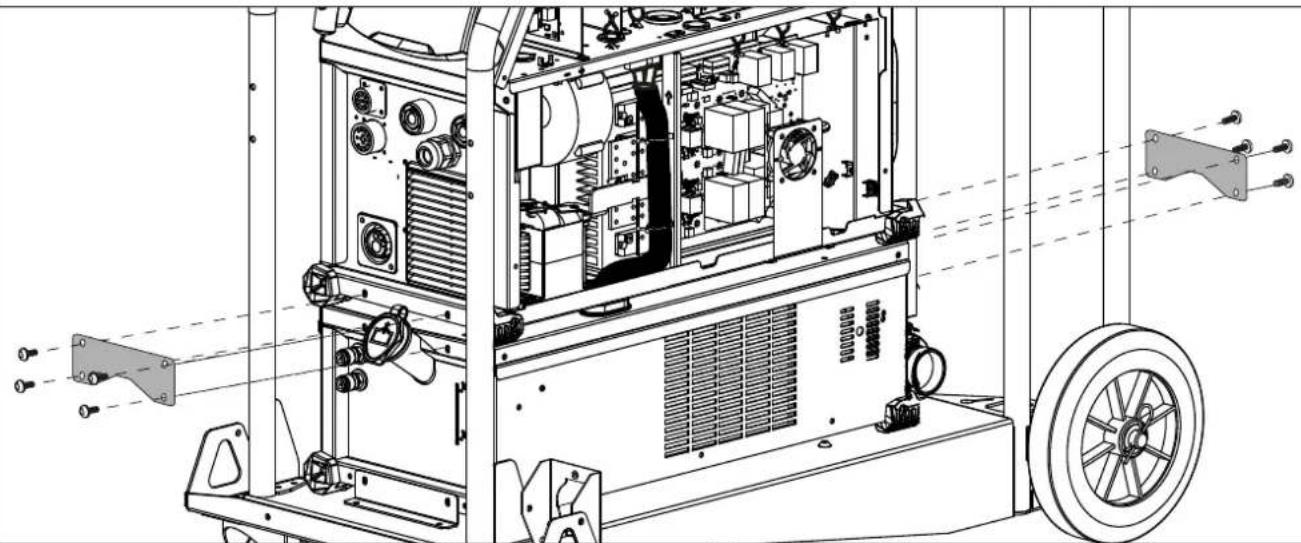

MONTAGGIO SU CARRELLO (OPZIONE REF. 037328)

Attenzione! Non effettuare i collegamenti dell'unità di raffreddamento quando il dispositivo è acceso.

EXACOOL (EXAGON) NEOCOOL/TWINCOOL (NEOPULSE 400/500G)

Inclinare il generatore per facilitare il passaggio dei fascicavi attraverso la loro paratia. Controllare la posizione corretta del passaggio della paratia (gomma) e connettere i fasciacavi

6

LIQUIDO DI RAFFREDDAMENTO

Bisogna assicurarsi che l'unità di raffreddamento sia spenta prima di disconnettere i tubi d'entrata e di uscita del liquido dalla torcia. Il liquido di raffreddamento è nocivo e irrita gli occhi, le mucose e la pelle. Il liquido caldo può causare delle ustioni.

Pericolo di ustioni da liquido caldo. Mai svuotare l'unità di raffreddamento subito dopo l'utilizzo. Il liquido all'interno è bollente, attendere che si raffreddi prima di svuotarlo.

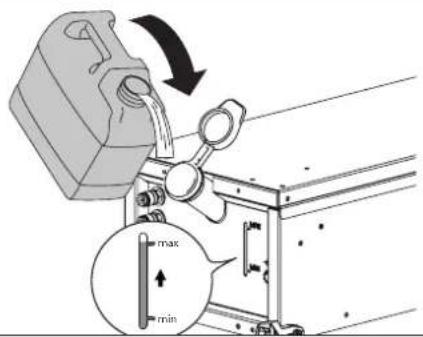

RIEMPIMENTO

Il serbatoio dell'unità di raffreddamento deve essere imperativamente riempito fino al livello MAX consigliato dal manometro indicato sul retro del dispositivo, ma non deve mai essere sotto il livello MIN soggetto ad un avvertimento. Utilizzare imperativamente un liquido di raffreddamento specifico per le macchine saldatrici aventi una debole conduzione elettrica, essendo anticorrosivo e antigel (rif. 052246). L'utilizzo di altri liquidi di raffreddamento, e in particolare del liquido standard auto, può portare per un fenomeno di elettrolisi, all'accumulo di depositi solidi nel circuito di raffreddamento, diminuendo così il raffreddamento, con possibile ostruzione del circuito. Questo livello MAX consigliato è essenziale all'ottimizzazione dei cicli di lavoro della torcia a raffreddamento ad acqua associata. Qualsiasi deterioramento della macchina conseguente all'uso di un altro liquido di raffreddamento diverso consigliato (o equivalente) non sarà considerato nell'ambito della garanzia.

CONNESSIONE TWINCOOL

Rispettare lo schema di collegamento a fianco per non deteriorare la torcia. Il trainafilo è indicato sull'THM.

Esempio: Trainafilo n. 1

INNESCO DELL'UNITA' DI RAFFREDDAMENTO

Al primo utilizzo, l'innesco della pompa può risultare difficile e creare difficoltà nel flusso dell'acqua. Per innescarlo correttamente, è raccomandato utilizzare il tubo cui sopra e seguire le seguenti indicazioni:

Riempire l'unità di raffreddamento fino al suo livello massimo per facilitare l'innesco.

EXAGON / TITAN :

• Connettere il raccordo rapido all'uscita dell'acqua fredda dell'unità e posizionare l'altra estremità in un recipiente vuoto (es. una bottiglia)
• Collegare una torcia all'apparecchio, poi premere brevemente sul pulsante per avviare la pompa
• Appena innescata la pompa (il recipiente si riempie di liquido di raffreddamento), spegnere l'apparecchio dall'interruttore principale del generatore di saldatura..
• Scollegare il tubo d'innesco, rimettere il liquido nell'unità di raffreddamento e collegare correttamente il fasciocavi (vedi manuale del generatore di saldatura).

TITANIUM / NEOPULSE / NEOFEED :

• Connettere il tubo d'innesco all'uscita dell'acqua fredda dell'unità e posizionare l'altra estremità in un recipiente vuoto (es. una bottigla)
• Ne menu « Parametri/Unità di raffreddamento», premere sull'icona per lanciare la procedura d'innesco.
• Una volta che la pompa è innescata (contenitore che si riempie di liquido refrigerante), spegnere l'unità di raffreddamento premendo su uno dei pulsanti dell'THM.
• Scollegare il tubo d'innesco, rimettere il liquido nell'unità di raffreddamento : la vostra pompa è stata innescata.

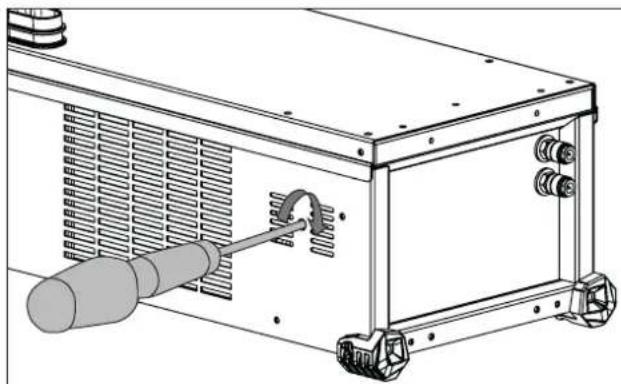

INNESCO DELL'ALBERO DELLA POMPA

I periodi di arresto prolungati e le impurità nel liquido di raffreddamento possono causare il bloccaggio della pompa del gruppo di raffreddamento. Procedura d'innesco dell'albero della pompa:

1/ Mantenere il generatore spento.
2/ Inserire un cacciavite piatto (∅ 9 mm max.) al centro dell'albero della pompa passando per il foro di servizio. Inseguito, girare in senso orariofino a quando l'albero della pompa gira di nuovo senz difficoltà.
3/ Rimuovere il cacciavite.
4/ Collegare il generatore alla tensione.

MESSAGGI D'ERRORE, ANOMALIE, CAUSE, RIMEDI

Questi dispositivi integrano un sistema di controllo delle imperfezioni riportato direttamente al trainafilo della fonte di corrente di saldatura. Ciò permette una diagnosi degli errori e delle anomalie. Far riferimento al manuale del trainafilo o del generatore associato (capitolo Messaggi d'errore, Anomalie, cause, rimedi).

GARANZIA

La garanzia copre qualsiasi difetto di fabbricazione per 2 anni, a partire dalla data d'acquisto (pezzi e mano d'opera).

La garanzia non copre:

• Danni dovuti al trasporto.
- La normale usura dei pezzi (Es. : cavi, morsetti, ecc.).
- Gli incidenti causati da uso improprio (errore di alimentazione, cadute, smontaggio).
- I guasti legati all'ambiente (inquinamento, ruggine, polvere).

In caso di guasto, rinviare il dispositivo al distributore, allegando:

- la prova d'acquisto con data (scontrino, fattura...)
