| Tipo di prodotto | Gruppo di raffreddamento per torcia TIG a liquido |
| Marca | GYS |
| Modello | Koolweld 1 |
| Capacità del serbatoio | 3 litri |
| Compatibilità generatore | TITANIUM 230 AC/DC FV (rilevamento automatico) |
| Modalità di funzionamento | AUTO (attivazione in saldatura, arresto dopo 10 min), ON (permanente), OFF (disattivato), PURGE (priming e riempimento) |
| Temperatura di utilizzo | -10 a +40°C |
| Temperatura di stoccaggio | -20 a +55°C |
| Umidità relativa | ≤50% a 40°C, ≤90% a 20°C |
| Altitudine massima | 1000 metri |
| Grado di protezione | IP23 |
| Protezioni integrate | Livello minimo acqua, portata acqua, termica |
| Liquido refrigerante consigliato | Rif. 062511 (bassa conducibilità, anticorrosione, antigelo) |
| Intervallo di cambio del liquido | Ogni 12 mesi |
| Manutenzione consigliata | Spolveratura regolare con aria compressa, verifica dei collegamenti elettrici |
| Opzione disponibile | Kit di montaggio rapido (rif. 076006) |
| Garanzia | 2 anni (parti e manodopera) |
| Peso | Non specificato nel manuale |
| Dimensioni | Non specificate nel manuale |
Domande frequenti - Koolweld 1 GYS
Domande degli utenti su Koolweld 1 GYS
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Frigorifero in formato PDF gratuitamente! Trova il tuo manuale Koolweld 1 - GYS e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Koolweld 1 del marchio GYS.
MANUALE UTENTE Koolweld 1 GYS
Unità di raffreddamento
Agregat chlodzacy
1
TITANIUM 230 AC/DC FV
II
AVERTISSEMENTS - RÉGLES DE SECURITÉ
CONSIGNE GÉNÉRALE
Queste istruzioni devono essere lette e ben comprese prima dell'uso.
Ogni modifica o manutenzione non indicata nel manuale non delve essere effettuata.
Ogni danno corporale o materiale dovuto ad un utilizzo non conforme alle istruzioni presenti su questo manuale non potr è essere considerato a carico del fabbricante.
In caso di problema o incertezza, consultare una persona qualificata per manipolare correttamente l'installazione.
AMBIENTE
Questo dispositivo deve essere utilizzato solamente per fare delle operazioni di saldatura nei limiti indicati sulla targhetta significativa e/o sul manuale. Bisogna rispetto le direttive relative alla sicurezza. In caso di uso inadguato o pericoloso, il fabbricante non potra essere ritenuto responsable.
Il dispositivo deve essere utilizzato in un locale alla sponze polvere, né acido, né gas inflammabili o altre sostanze corrosive, e lo stesso vale per il suo stoccaggio. Assicurarsi che durante l'utilizzo ci sa在一 Buona circolazione d'aria.
Intervalli di temperatura:
Utilizzo tra -10 e +40°C (+14 e +104°F).
Stoccaggio tra -20 e +55^ (-13 e 131°F).
Umidità dell'aria:
Inferiore o uguae a 50% a 40^ (104^)
Inferiore o uguala a 90% a 20^ (68^)
Altitudine:
Fino a 1000 m al di sopra del livello del mare (3280 piedi).
PROTEZIONE INDIVIDUALE E DEI TERZI
La saldatura ad arco cui siere pericolosa e causare ferite grvi o mortali.
La saldatura espone gli individui ad una fonte pericolosa di calorie, di radiazione luminosa dell'arco, di campi elettromagnetic (attenzione ai portatori di pacemaker), di rischio di folgorazione, di rumore e di emanazioni gassose.
Proteggere voi e gli altri, rispetto le seguenti istruzioni di sicurezza:
Per proteggervi da ustioni e radiazioni, portare vestiti alla risolto, isolanti, asciutti, ignifugati e in buono stato, che coprano tuto il corpo.
Usare guanti che garantiscano l'isolamento elettrico e termico.
Utilizzare una protezione di saldatura e/o un casco per saldatura di livello di protezione sufficiente (variabile a seconda delle applicazioni). Proteggere gli occhi durante le operazioni di pulizia. Le lenti a fatto sono particolarmente sconsigliate.
Potrebbe essere necessario limitare le aree con delle tende ignifughe per proteggere la zona di saldatura dai raggi dell'arco, dalle proiezioni e dalle scorie incandescenti.
Informare le persone della zona di saldatura di non fissare le radiazioni d'arco e neanche i pezzi in fusione e di portare vestiti adeguati per proteggersi.
Utilizzare un casco contro il rumore se le procedure di saldatura arrivano ad un livello sonoro superiore al limite autorizzato (lo stesso per tutte le persone in zona saldatura).
Mantenere a distanza delle parti mobili (ventilatore) le mani, i capelli, i vestiti.
Non togliere mai le protezioni carter dall'unità di refrigerazione quando la fonte di corrente di saldatura è collegata alla presa di corrente, il fabbricante non potra essere ritenuto responsable in caso d'accidente.
I pezzi appena saldati sono caldi e possono causare ustioni durante la manipolazione. Quando s'interviene sulla torcia o sul portalelettro, bisogna assicurarsi che quosti siano sufficientemente freddi e aspettare almeno 10 minuti prima di qualsiasi intervento. L'unità di raffreddamento deve essere accesa prima dell'uso di una torcia a raffreddamento liquido per assicurarsi che il liquido non Cause uszioni.
E importate rendere sicura la zona di lavoro prima di abbandonarla per proteggere le persone e gli oggetti.
FUMI DI SALDATURA E GAS
Fumi, gas e polveri emessi alla saldatura sono pericolosi per la salute. E necessario prevedere una ventilazione sufficiente e a volte e necessario un apporto d'aria. Una maschera ad aria fresca potrebbe essere una soluzione in caso di aerazione insufficiente.
Verificare che l'aspirazione sia efficace controllandola in relazione alle norme di sicurezza.
Attenzione, la saldatura in ambienti di piccola dimensione necessita di una sorveglianza a distance di sicurezza. Inoltre il taglio di certi materiali contenenti piombo, cadmio, zinco, mercurio o berillio più essere particolaremente nocivo; pulire e sgrassare le parti prima di tagliarle.
Le bombole devono essere posizionate in locali aperti ed aerati. Devono essere in posizione verticale su supporto o su un carrelo.
La saldatura è proibita se effettuata in prossimità di grasso o vernici.
RISCHIO DI INCENDIO E DI ESPLOSIONE
Proteggere completeness la zona di saldatura, i materiali infiammabili devono essere allontanati di almeno 11 metri. Un'attrezzatura antincendio deve essere presente in prossimità delle operazioni di saldatura.
Attenzione alle proiezioni di materia calda o di scintille anche atraverso le fessure, queste possono essere causa di incendio o di esplosione.
Allontanare le personne, gli oggetti inflammabili e i contentitori sotto pressione ad una distanza di sicurezza sufficiente.
La saldatura nei container o tubature chiuse è proibita e se fissi sono aperti devono prima assere svuotati di agli materiale infiammabile o esplosivo (olio, carburante, residui di gas...).
Le operazioni di molatura non devono essere dirette verso la fonte di corrente di saldatura o verso dei materiali infiammabili.
SICUREZZA ELETTRICA
La rete elettrica usata deve imperativamente ave una messa a terra. Usare la grandezza del fusibile consigliata sulla tabella segnaletica.
Unarica elettrica potrebbe essere fonte di un grave incidente diretto, indiretto, o anche mortale.
Non toccare mai le parti sotto tensione all'interno o all'esterno della fonte di corrente di saldatura quando quest's ultima è alimentata (Torce, pinze, cavi, elettrodi) perché sono collegate al circuito di saldatura.
Prima di aprire la fonte di corrente di saldatura, bisogna disconnetterla alla rete e attendere 2 min. affinché l'insieme dei condensatori sua scarico. Non toccare dello stesse momento la torcia e il morsetto di massa.
Far sostituire i cavi e le torque danneggiati solo da persone abilitate e qualificare. Dimensionare la sezione dei cavi in funzione dell'applicazione.
Utilizzare sempre vestiti asciutti e in buono stato per isolarsi dal circuito di saldatura. Portare scarpe isolanti, indifferentamente dall'ambiente di lavoro.
TRASPORTO E TRANSITO DEL DISPOSITIVO
E meglio scaricare l'unità di raffreddamento prima del trasporto. Non far passare il dispositivo sopra a persona o oggetti.
INSTALLAZIONDEL DISPOSITIVO
- Mettere il disposativo su un suolo in cui l'inclinazione massima è di 10^ .
- Prevedere una zona sufficiente per aerare il dispositivo di corrente di saldatura e accedere ai comandi.
- Non usare in un ambiente con polveri metalliche conductrici.
Il dispositivo deve essere al sicuro alla pioggia e non deve essere esesto ai raggi del sole.
Il materiale è di grado di protezione IP23, che significa: - aree pericolose protette per impedire il contatto con corpi solidi di diam >12.5 mm et,
- protezione contro la pioggia diretta a 60^ in relazione alla verticale.
Questo materiale potrebbe essere usato all'aperto con l'indice di protezione IP23.
MANUTENZIONE / CONSIGLI
Le manutenzioni devono essere effettuate solo da personale qualificato. è consigliata una manutenzione annuale.
- Togliere la corrente scollegando la presa, e aspettare l'arresto del ventilatore prima di cominciare a lavorare sul disposizio.
All'interno, le tensioni e l'intensita sono elevate e pericolose.
- Regolarmente, togliere il coperchio e spelvarare con l'aiuto di una pistola ad aria. Cogliere l'occasion per far verificare le connessioni elettriche con un utensile isolato da persona qualificate.
- Verificare regolarmente lo stato del cavo di alimentazione. Se il cavo di alimentazione è danneggiato, delve essere sostituito dal fabbricante, dal suo servizio post-vendita o da una persona di qualifica simile, per evitare pericoli.
- Lasciare le uscite d'aria della fonte di corrente del dispositivo libero per l'entrata e l'uscita d'aria.
Il liquido di rafreddamento deve essere sostituito agli 12 anni per evitare depositi che possono intasare il circuito di raffreddamento della torcia. Ogni perdita o residuo del prodotto, dopo l'utilizzo, deve essere trattato in una fabbrica di purificazione adeguala. è opportunato se possibile riciclate il prodotto. è proibito riversare il prodotto consumato nei corsi d'acqua, nelle fosse o nei sistemi di trenaggio. Il fluido diluito non dovrá essere riversato nelle fognature, a meno che questo non sia ammesso alla regolamentiazione locale.
INSTALLAZIONE - FUNZIONAMENTO DEL PRODOTTO
Solo le personne esperte e abilitate dal produttore possono effettuare l'installazione. Durante l'installazione, assicurarsi che il generatore sia scollegato alla rete. Le connessioni in series o parallele di generatori sono vietate.
DESCRIZIONE
L'unità di raffreddamento KOOLWELD 1 permette il raffreddamento delle torque TIG a liquido (L).

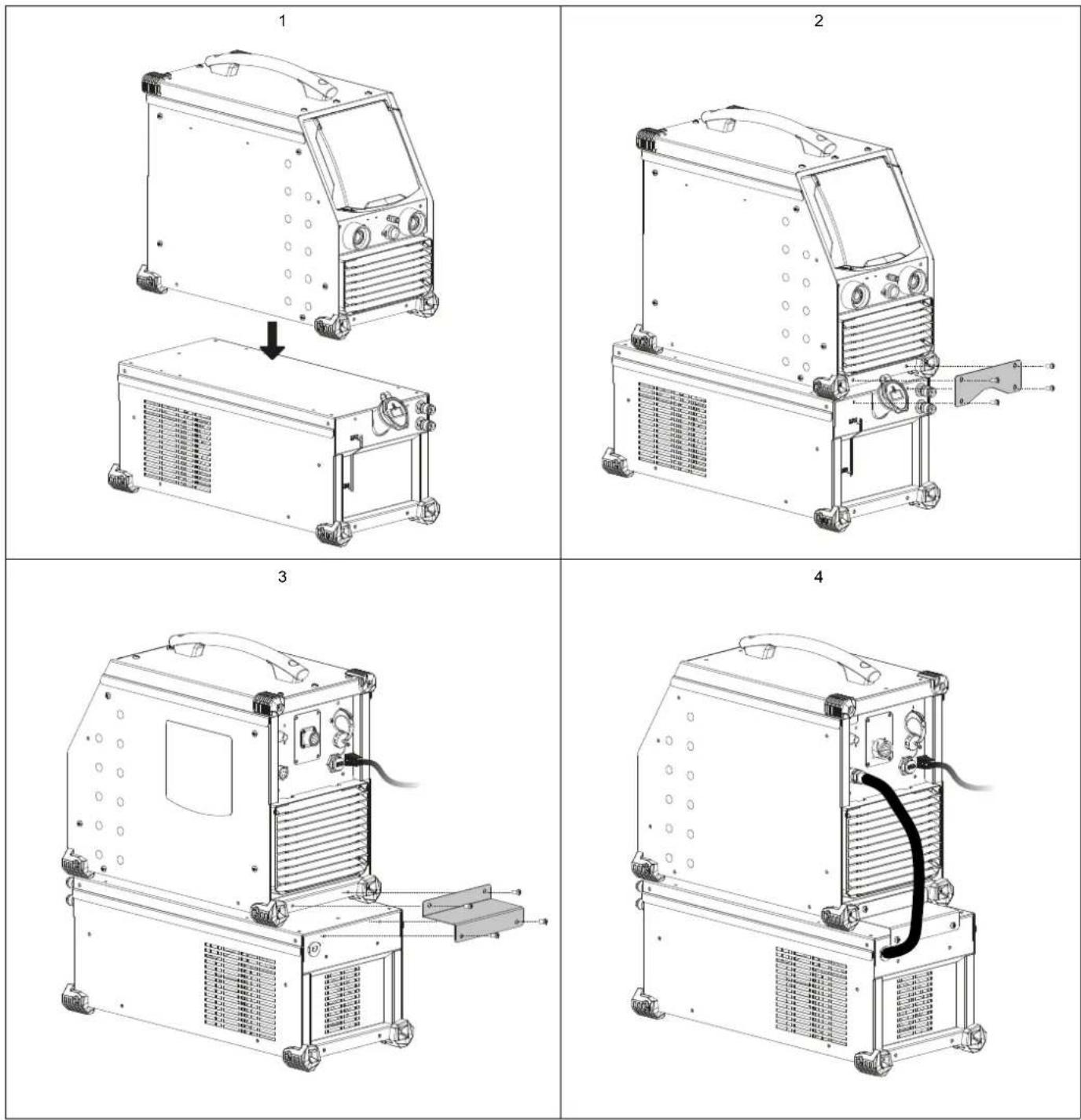

L'unità di raffreddamento è controllata direttamente dal generatore tramite il cavo di alimentazione (1-5).
| KOOLWELD 1 | |
| Compatibilità generatore TI | TANIUM 230 AC/DC FV |
Questo dispositivo è dotato:
- di protezione del livello d'acqua che assicura il riempimento per il buon funzionamento dell'unità di raffreddamento maanche per per un buon raffreddamento della torcia.
- di una protezione del flusso dell'acqua al fine di proteggere la torcia contro un'ostruzione a livello del circuito d'acqua o una deteriorazione del fascio cavo della torcia.
- di protezione termica per proteggere la torcia contro qualsiasi riscaldamento anomiale.
Questo materiale viene rilevato automaticamente dal genatore.
TITANIUM :
Sull'IHM, selezionare « Sistema/Unità di raffreddamento » :
- AUTO: attivazione alla saldatura e disattivazione dell'unità di raffreddamento 10 minuti dopo la fine della saldatura.
- ON : l'unità dio raffreddamento è controllata in modo permanente.
- OFF: l'unité é disattivata.
- SCARICO: funzione dedicata allo scarico dell'unità di raffreddamento o al riempimento dei fasciocavi, quando le protezioni vengono inibite.

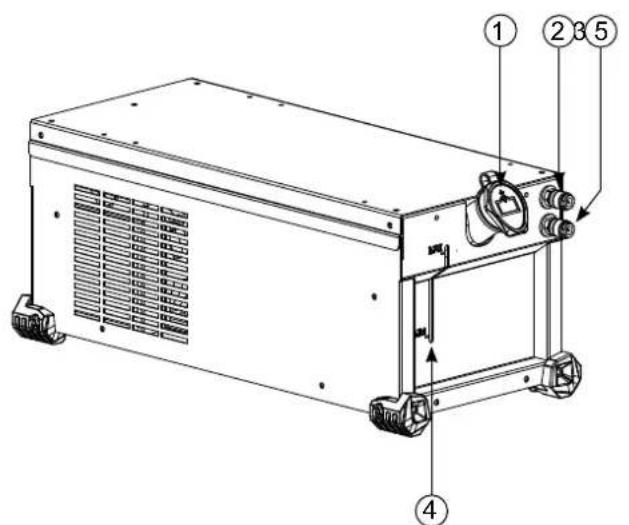

DESCIZIONE DELL'APPARECCHIO (II)
1-Tappodelserbatoio
2-Uscita del liquido di raffreddamento (Blu)
3-Ingressodeliquidiraffreddamento(Rosso)
4-Manometro di riempimento

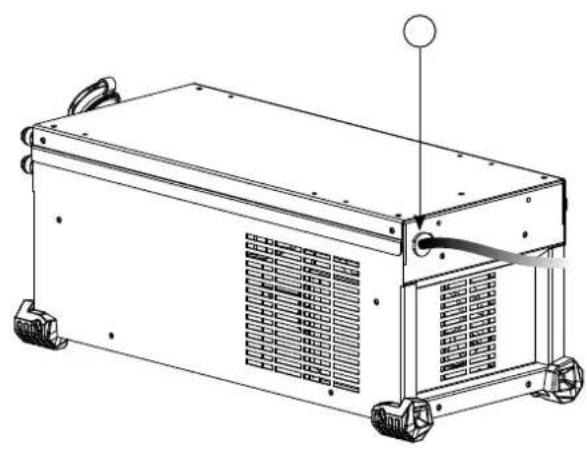

5-Cavo di alimentazione
6-Tubo di innesco
INNESCO DELL'UNITA DI RAFFREDDAMENTO
Al primo utilizzato o dopo aver svuotato completeness il serbatoio, l'inneso della pompa cui risultare difficultoso e causare una mancanza di flusso d'acqua. Per innescarlo correttamente, è raccomandato utilizzare il tubo di innesco fornito con il prodotto (II-6) e seguire le seguenti indicazioni:
- Riempire il serbatoio con del liquido di raffreddamento ino al suo livllo massimo. Il serbatorio ha una capacità di 3 litri.
- Collegare il tubo di innesco a un connettore di uscita del liquido di raffreddamento (II-2) e posizionare l'altra estremità in un recipiente vuoto (preferibilmente una bottiglia).
- Mettere la macchina sotto tensione.
TITANIUM:
Sull'HM selezionare « Sistema/Unità di raffreddamento », premere sull'icona per lanciere la procedura di innesco.
- Una volta che la pompa è innescata (contentatore che si riempie di liquido refrigerante), spegnere l'unità di raffreddamento premendo su uno dei pulsanti dell'IHM.
- Scollegare il tubo d'innesco, rimettere il liquido nell'unità di raffreddamento : la vostra pompa è stata innescata.
RAFFREDDAMENTA LIQUIDO
RIEMPIMENTO
Il serbatoio dell'unità di raffreddamento deve essere imperativamente riempito fino al livello MAX consigliato dal manometro indicato sul retro del dispositivo, ma non deve mai essere quello il livello MIN soggetto ad un avventimento.
Utilizzare imperativamente un liquido di raffreddamento specifico per le macchine saldaticri aventi una debole conduzione elettrica,essoando anticorrosivo e antigel (rif. 062511).
L'utilizzo di altri liquidi di raffreddamento, e in particolare del liquido standard auto, vuo portare, per un fenomeno di elettrolisi, all'accu-mulo di depositi solidi nel circuito di raffreddamento, diminuendo所致 i raffreddamento, con possibile ostruzione del circuito.
Questo livllo MAX consigliato e essenziale all'ottimizzazione dei cici di lavoro della torcia a raffreddamento liquido.
Qualsiasi deterioramento della macchina seguente all'uso di un'alto liquido di raffreddamento diverso dal CS330 consigliato (o equivalente) non sare considerato nell'ambito della garanzia.
UTILIZZO
MAI UTILIZZARE l'unità di raffreddamento SENZA LIQUIDO DI RAFFREDDAMENTO quando la pompa è in uso.
Rispettare il livello minimo. In caso di non rispetto, rischiate di deteriorare in modo definitivo la pompa delsystema di raffreddamento.
2. Bisogna assicurarsi che l'unità di raffreddamento sia spenta prima di disconnettere i tubi d'entrata e di uscita del liquido alla torcia. Il liquido di raffreddamento è nocivo e irrita gli occhi, le mucose e la pelle. Il liquido caldo può causare delle uszioni.
3. Pericolo di uszioni da liquido caldo. Mai svuotare l'unità di raffreddamento subito dopo l'utilizzo. Il liquido all'interno è boliente, attendere che si raffreddi prima di svuotarlo.
TITANIUM: In modalità «AUTO», la pompa di raffreddamento comincia a funzionare all'aviamento della saldatura. Quando la saldatura si ferma, la pompa continua a funzionare per 10 minuti. D'urante quello tempo, il liquido raffredda la torcia di saldatura e la riporta a temperatura ambiente. Lasciare il dispositivo collegato alla presa dopo la fine della saldatura per permetterne il raffreddamento.
Perutilizzareuna torciaTIGconraffreddamentoaria,eneccssario disattivare l'unitadi raffreddamento(OFF).Perfare cioc consultare il manuale dell'interfaccia del generatore.

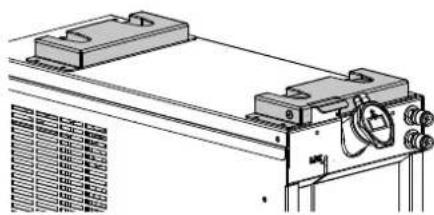

FISSAGGIO RAPIDO OPZIONALE
Questa apparecchiatura può essere dotata di un kit di montaggio rapido (rif. 076006) per montare e smontare rapidamente un genereatore montato su但这a unità di raffreddamento. Per verificare la compatibilità, consultare il manuale del kit (076006).
MESSAGE CODIC DI ERRORE
Questo dispositivo integra un system di controlo delle imperfezioni inviato direttamente al generatore.
Far riferimento al manuale del genatore associato o al manuale d'utilizzo dell'interfaccia (IHM).
CONDITIONI DI GARANZIA
La garanzia copre agli difetto di fabbricazione per 2 anni, a partire alla data d'acquisto (pezzi e mano d'opera).
La garanzia non copre:
- Ogni danno dovuto al trasporto.
- La normale usura dei pezzi (Es.: cavi, morsetti, ecc.).
Gli incidenti causati da uso impropero (errore di alimentazione, cadute, smontaggio). - I guasti legati all'ambiente (inquinamento, ruggine, polvere).
In caso di guasto, rispedire il dispositorio al vostro distributore, alleging:
- una prova d'acquisto con data (scontrino, fattura...)
- unanota spiegando il guasto.
