Koolweld 1 - Kühlschrank GYS - Kostenlose Bedienungsanleitung

Produkttyp	Kühlaggregat für Flüssigkeits-TIG-Brenner
Marke	GYS
Modell	Koolweld 1
Tankkapazität	3 Liter
Generator-Kompatibilität	TITANIUM 230 AC/DC FV (automatische Erkennung)
Betriebsmodi	AUTO (Aktivierung beim Schweißen, Stopp nach 10 Min.), ON (dauerhaft), OFF (deaktiviert), PURGE (Anlaufen und Befüllen)
Betriebstemperatur	-10 bis +40°C
Lagertemperatur	-20 bis +55°C
Relative Luftfeuchtigkeit	≤50% bei 40°C, ≤90% bei 20°C
Maximale Höhe	1000 Meter
Schutzart	IP23
Integrierte Schutzfunktionen	Mindestwasserstand, Wasserdurchfluss, thermisch
Empfohlenes Kühlmittel	Ref. 062511 (geringe Leitfähigkeit, Korrosionsschutz, Frostschutz)
Wechselintervall des Kühlmittels	Alle 12 Monate
Empfohlene Wartung	Regelmäßiges Abblasen mit Druckluft, Überprüfung der elektrischen Anschlüsse
Verfügbare Option	Schnellmontageset (Ref. 076006)
Garantie	2 Jahre (Teile und Arbeit)
Gewicht	Im Handbuch nicht angegeben
Abmessungen	Im Handbuch nicht angegeben

Häufig gestellte Fragen - Koolweld 1 GYS

Was ist der Koolweld 1 GYS?

Der Koolweld 1 ist ein Kühlaggregat zur Kühlung von Flüssigkeits-TIG-Brennern. Es wird vom Schweißgenerator gesteuert und bietet Überhitzungsschutz.

Wie wird die Pumpe des Koolweld 1 entlüftet?

Füllen Sie den Tank bis zur MAX-Marke mit dem Kühlmittel (Ref. 062511). Schließen Sie den mitgelieferten Entlüftungsschlauch an den blauen Ausgang an und legen Sie das andere Ende in einen Behälter. Schalten Sie den Generator ein, wählen Sie dann im HMI System/Kühlaggregat und starten Sie den PURGE-Vorgang. Sobald Flüssigkeit fließt, stoppen Sie die Entlüftung und schließen Sie den Schlauch wieder an. Die Pumpe ist entlüftet.

Welches Kühlmittel soll mit dem Koolweld 1 verwendet werden?

Verwenden Sie unbedingt das spezifische GYS-Kühlmittel mit der Referenz 062511. Dieses Kühlmittel hat eine geringe elektrische Leitfähigkeit, ist korrosions- und frostschützend. Die Verwendung eines handelsüblichen Autokühlmittels kann Ablagerungen verursachen und den Kreislauf verstopfen, was zum Erlöschen der Garantie führt.

Kann der Koolweld 1 ohne Kühlmittel verwendet werden?

Nein, die Pumpe niemals ohne Flüssigkeit betreiben. Dies würde die Pumpe dauerhaft beschädigen. Stellen Sie sicher, dass der Füllstand immer über der MIN-Marke liegt.

Wie oft muss das Kühlmittel gewechselt werden?

Das Kühlmittel muss alle 12 Monate gewechselt werden, um Ablagerungen zu vermeiden, die den Kreislauf verstopfen könnten.

Kann der Koolweld 1 mit einem luftgekühlten Brenner verwendet werden?

Ja, aber das Kühlaggregat muss im HMI des Generators auf OFF gesetzt werden, um unnötigen Betrieb zu vermeiden.

Welche integrierten Schutzfunktionen hat der Koolweld 1?

Das Kühlaggregat verfügt über drei Schutzfunktionen: Wasserstandsschutz (erkennt Flüssigkeitsmangel), Wasserdurchflussschutz (bei Verstopfung) und Thermoschutz (bei ungewöhnlicher Erwärmung).

Wie kann man einen Generator schnell am Koolweld 1 befestigen?

Sie können das optionale Schnellmontageset (Ref. 076006) verwenden, mit dem sich ein kompatibler Generator leicht befestigen und entfernen lässt. Beachten Sie die Anleitung des Sets zur Kompatibilität.

Was tun, wenn der Wasserdurchfluss gering oder Null ist?

Überprüfen Sie den Flüssigkeitsstand (ggf. nachfüllen) und entlüften Sie die Pumpe wie in der Anleitung beschrieben. Falls das Problem weiterhin besteht, prüfen Sie, ob eine Verstopfung im Kreislauf oder ein defekter Brenner vorliegt.

Wie wartet man den Koolweld 1?

Trennen Sie den Generator vom Netz und warten Sie, bis der Lüfter stoppt. Entfernen Sie die Abdeckung und blasen Sie den Staub mit Druckluft aus. Lassen Sie die elektrischen Anschlüsse von qualifiziertem Personal überprüfen. Wechseln Sie das Kühlmittel alle 12 Monate.

BEDIENUNGSANLEITUNG Koolweld 1 GYS

WARNINGEN - SICHERHEITSREGELN

ALLGEMEINER HINWEIS

Die Missachtung dieser Bedienungsanleitung kann zu schweren Personen- und Sachschäden führen. Nehmen Sie keine Wartungsarbeiten oder Veränderungen an dem Gerät vor, die nicht in der Anleitung genannot werden.

Der Hersteller haftet nicht fur Verletzungen oder Schaden, die durch unsachgemäß Handhabung these Geräts entstanden sind.

Bei Problmen oder Unsicherheiten wenden Sie sichitte an eine Person, die fur die ordnungsgemae Durchfhrung der Installation qualifiziert ist.

UMGEBUNG

Dieses Gerat darf nur dazu verwendet werden, Schweiarbeiten innerhalb der auf dem Typenschild und/oder in der Anleitung angegebenen Grenzbereichen durchzufahren. Beachten Sie die Sicherheitsanweisungen. Der Hersteller ist nicht für Schaden bei fehlerhafter oder gefährlicher Verwendung verantwortlich.

Das Gerat muss in einem Raum betrieben oder gelagert werden, der frei von Staub, Sauren, brennbaren Gasen oder anderen korrosiven Stoffen ist. Achten Sie auf eine gute Belüfung und ausreichenden Schutz bzw. Ausstattung der Räumlichkeiten.

Betriebstemperatur:

Verwendung zwischen -10 und +40^ (+14 und +104°F).

Lagertemperatur zwischen -20 und +55^ (-13 und 131^ ).

Luftfeuchtigkeit:

Kleiner oder gleich 50% bei 40^ (104^)

Kleiner oder gleich 90% bei 20^ (68^)

Meereshöhe:

Das Gerat ist bis in eine Meereshöhe von 1000 m (3280 Fuß) einsetzbar.

SICHERHEITSHINWEISE

Lichtbogenschweien kann gefährlich sein und zu schweren - unter Umständen auch todlichen - Verletzungen führen.

Beim Schweiten sind Personen einer gefährlichen Quelle von Hitze, Lichtbogenstrahlung, elektromagnetischen Feldern (Vorsicht bei Tragem von

Herzschrittmachern), der Gefahr eines Stromschlags, Larm und Gasen ausgesetzt.

Schützen Sie daher sich selbst und andere. Beachten Sie unbedingt die folgenden Sicherheitshinweise:

Die Lichtbogenstrahlung kann zu schweren Augenschäden und Hautverbrennungen führen. Die Haut muss durch geeignete trockene Schutzbekleidung (Schweibhandchuhe, Lederschürze, Sicherheitsschuhe) geschützt werden.

Tragen Sie elektrisch- und wärmeisolierende Handschuhe.

Tragen Sieitte Schweischutzkleidung und einen Schweischutzhelm mit einer ausreichenden Schutzstufe (je nach Schweiart und -strom). Schutzen Sie ihre Augen bei Reinigungsrarbeit. Kontaktlinsen sind ausdrucklich verboten!

Schirmen Sie den Schweibereich bei entsprechenden Umgebungsbedingungen durch Schweibvorhage ab, um Dritte vor Lichtbogenstrahlung, Schweispritzen, usw. zu schützen.

In der Nae des Lichtbogens befindliche Personen mssen ens falls auf Gefahren hingwiesen werden und mit der nigtigen Schutzausrustung ausgerustet werden.

Verwenden Sie einen Lärmschutzhelm, wenn der Schweißprozess einen Gerauschpegel über dem zulässigen Grenzwert erreicht (dasselbe gilt für alle Personen im Schweißbereich).

Hände, Haare, Kleidung von den beweglichen Teilen (Ventilator) fernhalten.

Entferen Sie unter keinen Umständen das Gerätegehause, wenn diese am Stromnetz angeschlossen ist. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch unsachgemäß Handhabung these Gerätes bzw. Nichteinhaltung der Sicherheitschinweise entstanden sind.

ACHTUNG! Das Werkstück ist nach dem Schweiben sehr heißt! Seien Sie daher im Umgang mit dem Werkstück vorsichtig, um Verbrennungen zu vermeiden. Bei Wartungsarbeiten am Brenner oder Elektrodenhalter muss sichergestellt werden, dass dieser ausreichend abgekühlt ist, indem vor der Arbeit mindestens 10 Minuten gewartet wird. Das Kühlaggregat muss bei der Verwendung eines wassergeühnten Brenners eingeschaltet sein, damit die Flüssigkeit keine Verbrennungen verursichen kann.

Der Arbeitsbereich muss zum Schutz von Personen und Geräten vor dem Verlassen gesichert werden.

SCHWEISSRAUCH/ -GAS

Beim Schweiten entstehen Rauchgase bzw. toxische Dampfe. Es muss fur eine ausreichende Beluftung gesorgt werden, und manchmal ist eine Luftzufahr erforderlich. Eine Frischluftmaske kann bei unzureichender Beluftung eine Lösung sein. Überprüfen Sie die Wirksamkeit der Luftansaugung, indem Sie diese anhand der Sicherheitsnormen überprüfen.

Achtung: Das Schweißen in klinen Räumen erfordert eine Überwachung des Sicherheitsabstands. Außer dem kann das Schweifen von bestimmten Materialien, die Blei, Cadmium, Zink, Quecksilber oder Beryllium enthalten, sondern schädlich sein. Vor dem Schweifen sollen den Sie die Elemente entfetten.

Die Flaschen müssen in offenen oder gut belufteten Räumen gelagert werden. Sie müssen sich in senkrechter Position befinden und an einer Halterung oder einem Fahrwagen angebracht sein.

Es dar nicht in der Näre von Fett oder Farbe geschweit werden.

BRAND- UND EXPLOSIONSGEFAHR

Sorgen Sie für ausreichenden Schutz des Schweizbereiches. Der Sicherheitsabstand für Gasflaschen (brennbare Gase) und andere brennbare Materialien beträgt mindestens 11 Meter.

Brandschutzausrüstung muss im Schweibbereich vorhanden sein.

Beachten Sie, dass die beim Schweiten entstehende heihe Schlacke, Spritzer und Funken eine potenzielle Quelle fur Feuer oder Explosionen darstellen. Halten Sie einen Sicherheitsabstand zu Personen, entflammbaren Gegenständen und Druckbehältern ein.

Das Schweinen in geschlossenen Behätern oder Rohren ist zu untersagen und wenn diese geöffnet sind, müssen diese von brennbaren oder explosiven Stoffen (Öl, Kraftstoff, Gasrückstände etc.) entleert werden.

Schleifarbeiten dürfen nicht auf die Schweizstromquelle oder auf brennbare Materialien gerichtet werden.

ELEKTRISCHE SICHERHEIT

Das verwendete Stromnetz muss zwingend geerdet sein. Verwenden Sie nur die empfohlenen Sicherungen.

Das Berühren stromfuhrender Teile kann tõdliche elektrische Schläge und schwere Verbrennungen bis zum Tod verursachen.

Berühren Sie niemals gleichzeitig Teile innerhalb und außerhalb der Stromquelle (Brenner, Zangen, Kabel, Elektroden), da diese mit dem Schweizstromkreis verbunden sind und Stromführung��.

Trennen Sie das Gerät IMMER vom Stromnetz und warten Sie zwei weitere Minuten BEVOR Sie das Gerätöffnen, damit sich die Kondensatorspannungen entlagen kann.

Berühren Sie niemals gleichzeitig den Brenner oder den Elektrodenhalter und die Erdungsklemme.

Sorgen Sie damit, dass beschädigte Kabel oder Brenner von qualifiziertem und autorisiertem Personal ausgetaucht werden. Dimensionieren Sie den Querschnitt der Kabel entsprechend der Anwendung. Tragen Sie zur Isolierung beim Schweißen immer trockene Kleidung in gutem Zustand. Achten Sie unabhängig der Umgebungsbedingungen stets auf isolerendes Schuhwerk.

TRANSPORT UND TRANSIT DES GERÄTS

Am besten entleeren Sie das Kühlaggregat vor dem Transport. Transportieren Sie das Gerät nicht oberhalb von Personen oder Gegenständen.

GERÄTEINSTALLATION

• Stellen Sie das Gerät auf einen Boden mit einer maximalen Neigung von 10^ .
• Achten Sie auf eine gute Belüftung und ausreichend Schutz bzw. Ausstattung der Räumlichkeiten. Der Netzstecker muss zu jeder Zeit frei zugänglich sein.
• Verwenden Sie das Gerät nicht in einer elektromagnetisch sensiblen Umgebung.
• Das Gerät muss vor Starkregen geschützt sein undarf nicht der direkten Sonneneinstrahlung ausgesetzt werden.
  Das Gerat ist IP23-Schutzart konform, d. h.:
• das Gerät schützt die eingebauten Teile vor Berührungen und mittelgroße Fremdkörpern mit einem Durchmesser >12,5 mm.
• Schutzgitter gegen Spruhwasser (beliebige Richtungen bis 60^ Abweichung von der Senkrechten).
  Dieses Gerät kann also im Freien verwendet werden gemäß der IP23-Schutzart.

WARTUNG/HINWEISE

• Alle Wartungsarbeiten müssen von qualifiziertem und geschultem Fachpersonal durchgeführt werden. Eine jährliche Wartung wird empfohlen.

• Schalten Sie die Stromversorgung aus, indem Sie den Steckerziehen, und warten Sie, bis der Lüfter zum Stillstand gekommen ist, bevor Sie an dem Gerät arbeiten. Im Inneren des Geräts sind die Spannungen und Strome hoch und gefährlich.

• Nehmen Sie regelmäßig (mindestens 2 bis 3 Mal im Jahr) das Gehäuse ab und reinigen Sie das Innere des Gerätes mit Pressluft. Lassen Sie die elektrischen Anschlüsse regelmäßig von einem qualifizierten Techniker prüfen.
  Prufen Sie regelmäßigen Zustand des Netzkabels. Bei Beschadigung muss sie durch den Hersteller, seinen Reparaturservice oder eine qualifizierte Person ausgelaucht werden.

• Lüftungsschlitze nicht bedecken.

Das Kühlmittel muss alle 12 Monate ausgewechselt werden, um zu verhindern, dass Ablagerungen das Kühlsystem des Brenners verstehen. Sümttliche Leckagen oder Produktrückstände müssen nach der Verwendung in einer geeigneten Kläranlage behandelt werden. Wenn möglich, sollte das Produkt recyelt werden. Leeren Sie das verbrauchte Produkt nicht in Wasserwege, Gruben oder Abflüsse. Verdünnte Flüssigkeit sollte nicht in die Kanalisation geleitet werden, es sei dann, dies ist nach den örtlichen Vorschriften zulässig.

AUFBAU - PRODUKTFUNKTION

Das Gerat darur nur von qualifizierten und befugten Personen montiert und in Betrieb genommen werden. Stellen Sie wahrnd der Installation safer, dass die Stromquelle vom Netz getrennt ist. Reihen- oder Parallelschaltungen von Generatoren sind nicht zulässig.

BESCHREIBUNG

Das Kuhlaggregat KOOLWELD 1 ist eine Vorrichtung zur Kuhlung der Brenner-WIG-Flüssigkeiten (L). Das Kuhlaggregat wird über das Stromkabel direkt von der Stromquelle gesteuert (I-5).

KOOLWELD 1

Kompatibilität der Stromquelle TITANIUM 230 AC/DC FV

Dieses Gerat umfasst:

• eine Wasserstandssicherung, die eine Mindestflung fur den ordnungsgemaien Betrieb des Aggregats, aber auch fur eine gute Abkuhlung des Brenners sichertellt.
• einen Wasserdurchflussschutz, um den Brenner vor einer Verstopfung des Wasserkreislaufs oder einer Beeinträchtigung des Brennerstrahls zu schätzen.
• einen Wärmeschutz, um den Brenner vor abnormaler Erwärung zu schützen.

Dieses Gerät wird von der Stromquelle automatisch erfasst.

TITANIUM:

Auf der HMI wahlen Sie „System/Kühlaggregat:

• AUTO: Aktivierung beim Schweiben und Deaktivierung 10 Minuten nach dem Schweibvorgang.
• ON: die Kühleinheit ist ständig aktiv.
• OFF: die Kühleinheit ist deaktiviert.
• PURGE: spezielle Funktion zum Spüssen des Kühlaggregats oder zum Füssen von Kabelbäumen, die Schutzvorrichtungen werden dann deaktiviert.

GERÄTEBESCHREIBUNG (II)

1-Einfullstutzen
2-Ausgang Kuhlmittel (Blau)
3-Ausgang Kuhlmittel (Rot)
4-Fullanzeige
5-Netzkabellange
6-Ansaugschlauch

Zündung DES KühlaggREGATS

Be der ersten Verwendung oder nach dem Sie den Behalter vollständig geleert haben kann sich die Ansaugung der Pumpe als schwierig erweisen und einen mangelnd Wasser Durchfluss verursachen. Für eine korrekte Ansaugung, wird empfohlen, den mitgelieferten Ansagschauch (II-6) zu verwenden und die folgenden Anweisungen zu befolgen:

• Fullen Sie den Kühlmitteltank bis zum maximalen Füllstand. Der Tank hat ein Fassungsvermögen von 3 Litern.
• Verbinden Sie den Ansaugschlauch mit dem Kuhlmittel-Ausgangsanschluss (II-2) und stecken Sie das andere Ende in einen leeren Behälter (idealerweise eine Flasche).
• Schalten Sie den Generator ein.

TITANIUM:

Auf der HMI wahlen Sie „System/Kühlaggregat" und drücken auf das Symbol zum Starten der Zündung.
- Nach dem die Pumpe angesaugt wurde (Behalter wird mit Kuhlmittel gefüllt), stoppen Sie das Kuhlaggregat, indem sie eine der Tasten auf der
HMI drucken.
- Ziehen Sie den Zündschlauch ab und fullen Sie die Flüssigkeit wieder in das Kühlaggregat ein: Die Pumpe ist eingeleitet.

KÜHLMITTEL

FULLUNG

Der Tank des Kuhlaggregats muss bis zum empfohlenen MAX-Fullstand der Statusanzeige an der Vorderseite des Kuhlaggregats gefuellt werden, jedoch niemals unter den MIN-Fullstand, es sei dann, es wird eine Warnmeldung angezeigt.

Verwenden Sie unbedingt ein spezielles Kuhlmittel für Schweiberger, das eine geringe elektrische Leitfähigkeit hat, korrosionsbestandig und frostsicher ist. (Art. Nr. 062511).

Die Verwendung anderer Kuhlmittel, insbesondere des Standard-Automobil-Kuhlmittels, kann dazu führen, dass sich durch Elektrolyse feste Ablagerungen im Kuhlkreislauf anssammeln und so die Kuhlung verschlechtern oder)sagar den Kreislauf blockieren.

Dieser empfohlene MAX-Pegel ist wichtig fur die Optimierung der Betriebsfaktoren des flüssigkeitsgekühten Brenners.

Schaden an der Maschine, die durch die Verwendung eines anderen als des empfohlenen Kuhlmittels verursacht werden, fallen nicht unter die Garantie.

VERWENDUNG

VERWENDEN SIE DAS das Kuhlaggregat NIE OHNE KUHLMITTEL bei laufender Pumpe.
Halten Sie den Mindestpegel ein. Andernfalls kann es zu dauerhaften Schaden an der Kuhlsystempumpe kommt.
2. Das Kuhlaggregat muss ausgeschelt sein, wenn Sie die Kuhlschlauche anschlieben oder entfernen. Die Kuhlflüssigkeit ist gesundheitsschädlich und reizt die Augen, die Haut und die Schleimhäute. Die heiße Kuhlflüssigkeit kann zu schweren Verbrennungen führe
3. Gefahr von Verbrennungen durch heiße Flüssigkeit. Entleeren Sie das Kühlaggregat niemals nach dem Gebrauch. Die Flüssigkeit im Inneren kocht, warten Sie, bis sie abgekühlt ist, bevor Sie diese entleeren.
TITANIUM: Im AUTO*Modus beginnt die Kuhlerpumpe zu laufen, wenn das Schweiben gestartet wird. Bei Anhalten des SchweiBvor
4. gangs lauft die Pumpe noch 10 Minuten lang weiter. Wahrend dieser Zeit kuhl die Flüssigkeit den Schweibbrenner ab und bringt him wieder auf Raumtemperatur. Lassen Sie den Generator nach dem Schweiben noch eine Minuten eingesteckt, damit er abkühlen kann.

Um einen WIG-Brenner mit Luftkuhlung zu verwenden, muss das Kuhlaggregat deaktiviert werden (OFF). Lesen Sie dazuitte die Schnittstellenanleitung der Stromquelle.

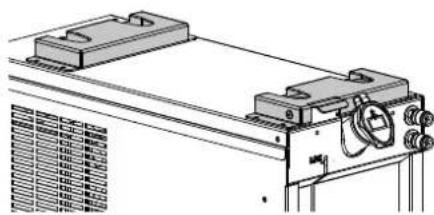

SCHNELLBEFESTIGUNG OPTIONAL

Dieses Material kann mit einem Schnellbausatz ausgestellt sein (Art. Nr. 076006), um eine Stromquelle, die auf thisem Kuhlaggregat montiert ist, sehr schnell zu befestigen und zu entfern. Zur Überprüfung der Kompatibilität siehe die Anleitung des Bausatzes (076006).

MITTEILUNGEN UND FEHLERCODES

Dieses Gerat umfasst ein Fehlerkontrollsystem, das direkt auf die Stromquelle übertragen wird.

Beziehen Sie sich auf die Bedienungsanleitung der zugehörigen Stromquelle oder die Bedienungsanleitung der Schnittstelle (HMI).

GARANTIE

Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 24 Monate nach Kauf angezeigt werden (Nachweis Kaufbeleg).

Die Garantieleistung erfolgt nicht bei:

• Durch Transport verursachten Beschädigungen.
• Normalem Verschleiber der Teile (z.B.: Kabel, Klemmen, usw.) sowie Gebrauchsspuren.
  Von unsachgemäßem Gebrauch verursachten Defekten (Sturz, harte Stöße, Demontage).
• Durch Umwelterinflüsse entstandene Defekte (Verschmutzung, Rost, Staub).

Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (Unterschrift) des zuvor vorgelegten Kostenvoranschlages durch den Besteller. Im Fall einer Garantieleistung tragt JBDC ausschließlich die Kosten für den Rückversand an den Fachhändler.
