Producttype	Koelgroep voor het koelen van TIG-lasbranders
Merk	GYS
Model	WCU 1KW A
Compatibiliteit	TIG 220 DC, TIG 300 DC, TIG 220 AC/DC, WCU 0.5 KWA, WCU 1 KWB
Koeltype	Door circulatie van koelvloeistof
Waterniveau-bescherming	Ja
Waterdebietbescherming	Ja
Automatische detectie	Ja, door het lasapparaat
Beschermingsgraad	IP23
Gebruikstemperatuur	-10 °C tot +40 °C
Opslagtemperatuur	-20 °C tot +55 °C
Maximale luchtvochtigheid	50% bij 40°C, 90% bij 20°C
Maximale hoogte	1000 m
Aanbevolen koelvloeistof	Specifieke GYS-koelvloeistof (geen auto-koelvloeistof gebruiken)
Aanbevolen vulniveau	Aanbevolen MAX niveau (aangegeven op de peilstok)
Vervangingsinterval vloeistof	Elke 12 maanden
Regelmatig onderhoud	Interne stofverwijdering, controle van aansluitingen
Veiligheidsmaatregelen	Uitschakelen voor ingreep, wacht 2 minuten voor ontlading van condensatoren
Garantie	2 jaar, onderdelen en arbeid
Buitengebruik	Mogelijk (IP23) maar beschermd tegen slagregen

Veelgestelde vragen - WCU 1KW A GYS

Hoe vul ik het reservoir van de koelgroep WCU 1KW A?

Het reservoir moet absoluut worden gevuld met de door de fabrikant aanbevolen koelvloeistof, tot het aanbevolen MAX-niveau aangegeven op de peilstok aan de voorkant van de koelgroep. Nooit onder het MIN-niveau gaan.

Welk type koelvloeistof moet ik gebruiken?

Gebruik uitsluitend de door GYS aanbevolen koelvloeistof. Het gebruik van standaard auto-koelvloeistof kan elektrolyse, vaste afzettingen en verstopping van het circuit veroorzaken, wat de garantie tenietdoet.

Hoe vaak moet de koelvloeistof worden ververst?

De koelvloeistof moet elke 12 maanden worden ververst om afzettingen te voorkomen en een goede koeling van de brander te garanderen.

Hoe detecteer ik een storing in de koelgroep?

De koelgroep heeft een storingscontrolesysteem dat fouten direct doorgeeft aan het lasapparaat. Raadpleeg het hoofdstuk 'Foutmeldingen' in de handleiding van het bijbehorende lasapparaat.

Wat moet ik doen als de foutmelding een waterdebietprobleem aangeeft?

Controleer of het watercircuit niet verstopt is en of de slangen niet beschadigd zijn. De waterdebietbescherming beschermt de brander tegen verstoppingen. Als het probleem aanhoudt, neem dan contact op met een gekwalificeerde service.

Hoe onderhoud ik de koelgroep?

Koppel de stroomtoevoer los, wacht tot de ventilator stopt, en verwijder stof van de binnenkant met een luchtblazer. Laat de elektrische aansluitingen controleren door een professional. Controleer regelmatig de staat van de stroomkabel.

Kan ik de koelgroep buitenshuis gebruiken?

Ja, de beschermingsgraad IP23 maakt buitengebruik mogelijk, mits beschermd tegen slagregen, maar vermijd directe blootstelling aan zonlicht en geleidende metaaldeeltjes.

Is de koelgroep compatibel met alle TIG-lasapparaten?

Nee, hij is compatibel met de modellen TIG 220 DC, TIG 300 DC, TIG 220 AC/DC, en met de WCU 0.5 KWA en WCU 1 KWB. De compatibiliteit staat in de handleiding.

Hoe sluit ik de koelgroep aan op het lasapparaat?

Sluit nooit de kabels aan terwijl het TIG-apparaat is ingeschakeld. De aansluitingen worden spanningsloos gemaakt via twee aangesloten kabels. De koelgroep wordt automatisch gedetecteerd door het apparaat.

Wat moet ik doen bij een koelvloeistoflek?

De vloeistof is schadelijk voor ogen, huid en slijmvliezen. Bij een lek contact vermijden en schoonmaken met een doek. De resten moeten worden behandeld in een geschikte zuiveringsinstallatie; gooi ze niet in de afvoer.

GEBRUIKSAANWIJZING WCU 1KW A GYS

Voor het gebruik要去en deze instructies gelezen en begrepen worden.

Voer geen wijzigingen of onderhoud aan het apparaatuit die Niet in de handleiding vermeld staan.

Iedere vom van schade of lichamelijk letsel, veroorzaakt door het Niet naleven van de instructies in deze handleiding, kan nicht verhaald worden op de fabrikant van het apparaat.

Raadpleeg, in geval van problemen of onzekerheid over het gebruik, een gekwalificeerd persoon om het apparaat correct te gebruiken.

OMGEVING

Dit apparaat mag enkel gebruikt worden om te階段en en uitsluitend volgens de in de handleiding en/of op het typeplaatje vermelde instructies. De veiligheidsvoorschriften moeten gespecteerd worden. In geval van onjuist of gevaarlijk gebruik kan de fabrikant Niet aansprakelijk worden gesteld.

De installmente mag alleen worden gebruikt en bewaard in een stof- en zuurvrije ruimte, en in afwezigheid van ontvlambaar gas of andere corrosieve substanties. Zorg voor voldoende luchtstroom tijdens het gebruik.

Gebruikstemperatuur :

Gebruik tussen -10 en +40^ (+14 en +104^)

Opslag tussen -20 en +55^ (-4 en 131^

Luchtvochtigheid :

Lager of gelijk aan 50% bij 40^ (104^)

Lager of gelijk aan 90% bij 20^ (68^)

Hoogte :

Tot 1000 m boven de zeespiegel (3280 voet).

PERSOONLIJKE BESCHERMING

Booglassen kan gevaarlijk zijn en ernstige en,zelfs dodelijke verwondingen veroorzaken.

Tijdens hetijken worden de individuen bloatgesteld aan een gevaarlijke warmtebron, aan de lichtstraling van de lasboog, aan elektron-magnetische velden (waarschuwing voor dragers van een pacemaker), aan elektrocutie-gevaaar, aan lawaai en aan uiststoting van gassen. Bescherm uzelf en bescherm anderen. Neem de volgende voorzorgsmaatregelen in acht :

Draag, om uzelf te beschermen gegen brandwonden en straling, droge, goed isolerende kleding zonder omslagen, brandwerend en in goede staat, die het gehele lichaam bedekt.

Draag handschoenen die een elektrische en thermische isolatie garanderen.

Draag een lasbescherming en/of een lashhelm die voloende bescherming biedt (afhankelijk van de lastoepassing).

Beschem uwogen tijdens schoonmaakwerkzaamheden. Contactlenzen zijn uitdrukkelijk verboden.

Soms is het nodig om het lasgebied met brandwerende gordijnen af te

schermen tegen stralingen, projectie en weqspattende gloeende deeltjes.

Waarschuw de personen aanwezig in het lasgebied om Niet maar de boog of waar gesmolten stukken te staren, en om aangpaste

kleding te dragen die voldoende bescherming biedt.

Gebruik een bescherming gegen lawaai als het lasproces een hoger geluidsniveau bereikt dan de toegestane norm. Dezelfde regels gelden voor elke persoon die zich in de laszone bevindt.

Houd uw handen,haar en kleding op voldoende afstand van bewegende delen (ventilator).

Verwijder nooit de behuizing van de koelgroep wonneer de las-installatie aan een elektrische voedingsbron is aangesloten en onder spanning staat. Wonneer dit toch gebeurt, kan de fabrikant Niet verantwoordelijk worden gehonden in geval van een ongeluk.

De elementen die net gelast zijn,zijn heet, en kuren brandwonden veroorzaken wanner ze aangeraakt

worden. Zorg ervoor dat,ijdens onderhoudswerkzaamheden aan de toorts, deze voldoende afgekoeld is en

wacht minstens 10 minuten alvorens met de werkzaamheden te beginnen. De koelgroep moet in werkig zijn

tijdens het gebruik van een watergekoelde toorts, om te voorkomen dat de vloeistof brandwondenveroorzaakt.

Het is belangrjk om, voor vertrek, het werkgebied veilig acheer te latent, om mensen en goederen nicht in gevaar te brengen.

LASDAMPEN EN GAS

Dampen, gassen en stof uitgestoten bij het lessen zijn gevaarlijk voor de gezondheid. Zorg voor goede ventilatie en verse lucht tijdens het lessen. Een lashelm met frisse luchtaanvoer kan een oplossing� als er onvoldende ventilatie is. Controller of de zuigkracht efficient is, en verifieer of deze aan de gerlateerde veiligheidsnormen voldet.

Waarschuwing: bij het lessen inkleine ruimtes moet de veilighed op afstand gecontroleerd worden. Bovendien kan het lessen van materielen die bepaalde stoffen zoals lood, cadmium, zink, kwik of beryllium bevatten bijzonder schadelijk+zijn. Ontvet de te lessen materiaalen voor aanvang van de laswerkzaamheden.

De gasflessen moeten worden opgeslagen in een open of goed geventileerde ruimte. Ze moeten in verticale positie gehonden worden, in een houder

of op een trolley. Het lassen in de buurt van vet of verf is verboden.

BRAND EN EXPLOSIE RISICO

Schem het lasgebied volledig af, brandbare stoffen moeten minimaal op 11 meter afstand geplaatst worden.

Een brandblusinstallatie要去aanwezig zijn in de buurt van laswerkzaamheden.

Pas op voor projectie van hete onderdelen of vonden, zichs door kieren.

Deze kuren brand of explosives veroorzaken.

Houd personnel, ontvlambare objcten en containers onder druk op veilige en voldoende afstand.

Het lessen in containers of gesloten buizen moet worden vermeden, en als ze open+zijn dan moeten ze ontdaan worden van ieder ontvlambaar product (olie, brandstof, gas residuen....).

Sijppwerkzaamheden mogen nicht worden gerichtaar het apparaat ofaar brandbare materialen.

Het elektrische netwerk dat gebruikt worden要去iig zd geaard zijn. Gebruik het op de veiligheidstabel aanbevolen type zekering.

Een elektrische schok kan, direct of indirect, ernstige en zelfs dodelijke ongelukken veroorzaken.

Raak nooit delen aan de binnen- of buitenkant van de machine aan (toortsen, klemmen, kabels, elektroden...) die onder spanning staan wanner de machine aanstaat. Deze delen zijn aangesloten op het lascircuit.

Koppel het apparaat, voor het te openen, van het spanningsnet af en wacht 2 minuten, totdat alle condensatoren ontladen zijn.

Raak nooit tegelijkkertijd de toorts of de elektrodehouser en de massaklem aan.

Zorg ervoor, als de kabels of toortsen beschadigd zich, dat ze verrangen worden door gekwalificeerde en bevoegde Personen.

De afmeting van deze accessoires moet passend zichn.

Gebruik altijd droge, in goede staat verkerende kleren om uzelf van het lascircuit te isoleren. Draag isolerend schoeisel, waar u ook werkt.

TRANSPORT EN TRANSIT VAN DE MACHINE

Het is wenselijk om de koelgroep af te tappen alvorensdezete transporteren.

Til nooit het apparaat boven personen of dingen.

Respecteer de volgende regels :

• Plaats de lasstroombron op een ondergrond met een helling van minder dan 10^ .
  Zorg voor voldoende ruimte om de machine te ventileren en toegang te hebben tot het controle systeem.
• Het lasapparaat moet gegen slagregens worden beschermd en Niet blootgesteld worden aan zonlicht.
• Niet geschikt voor gebruik in een ruimte waar stroomgeleidend metaalstof aanwezig is.
• Het materiaal heeft een beveiligingsklasse IP23, wat betekent
• Dat het beveiligd is tegen toegang in gevaarlijke delen van voorwerpen waarvan de diameter >12.5mm
• Dat het beveiligd is谈起 regendruppels (60% ten opzichte van een verticale lijn).

Deze apparaten können dus buiten gebrukt worden in overeenstemming met veiligehidsindicatie IP23.

De fabrikant kan nicht verantwoordelijk gesteld worden voor lichamelijk letsel of schade aan voorwerpen veroorzaakt door nicht correct of gevaarlijk gebruik van dit materiaal.

ONDERHOUD/ADVIES

Het onderhoud mag alleen uitgevoerd worden door gekwalificeerd personeel.

Haal de stekker uit het stopcontact om de elektriciteitsvoorzieening te onderbreken en wacht tot de ventilator stilstaat

alvorens werkzaamheden aan het apparaat te verrichten. De spanningen binnenin hoog en gevaarlijk.

• De kap regelmatig afnemen en met een blazer stofvrij make. Maak van deze gelegenheid gebruik om met behulp van geisoleerd gereedschap ook de elektrische verbindingen te lately controeren door gekwalificeerd personeel.
• Controller regelmatig de staat van de voedingskabel en de snoeren. Als de voedingskabel of de snoeren beschadigd zijn, moeten deze verwangen worden door de fabrikant, zich after-sales Dienst of een gelijkwaardig gekwalificeerde technicus, om ieder gevaar te vermijden.
• Laat de ventilatieopening vrij zodate de lucht gemakkelijk kan circuleren.

De koelvloeistof要去idere 12 maanden verrangen worden, om te voorkomen dat het koelvloeistofcircuit van de toorts verstopt raakt. Ieder restant van lekke of residu moet na gebruik in een speciale zuiveringsinstallatie behandeld worden. Het is wenselijk om het product te recyclen. Het is verboden het gebruekte product in oppervlaktewater, in een put of in een afwateringsysteme te lozen. De verdunde vloeistof zou niet in rielen gellood要去en worden, behalve wonneer dit is toegestaan door de plaatsijke autoriteiten.

INSTALLEREN - GEBRUK VAN HET PRODUCT

Alleen ervaren en door de fabrikant gekwalificeerd personeel kan de installmentie uitvoeren. Verzeker u ervan dat de generator tijdens de installmentie niet aan het network aangesloten is.

OMSCHRIJVING MATERIAL

De koelgroep is bestemd voor het koelen van watergekoelde toortsen, aangesloten aan uw lasapparaat TIG :

Verenigbaarheid	TIG 220 DC TIG	300 DC TIG 2	20 AC/DC
WCU 0.5 KWA - -	✓
WCU 1 KWA -	✓		✓
WCU 1 KWB - -		✓

Deze apparaten worden direct bestuurd door het lasapparaat, met behulp van twee aangesloten kabels.

De koelgroepen WCU1KWA en WCU1KWB়uitgerust :

• met een waterniveau-beveiliging die een minimum vulling verzekert om de groep correct te latent functioneren, maar ook om een goede koeling van de toorts te garanderen.

met een systeem om de toorts te beschemen gegen een eventuale verstopping van het water-circuit of een beschadiging van de watertoevoer van de toorts.

De koelgroepen worden automatisch gedetecteerd. In het menu OPTION van het aangesloten lasapparaat kan deze koelgroep geblokkeerd worden. Let op! Sluit de koelgroep Niet aan wanner het TIG lasapparaat aanstaat.

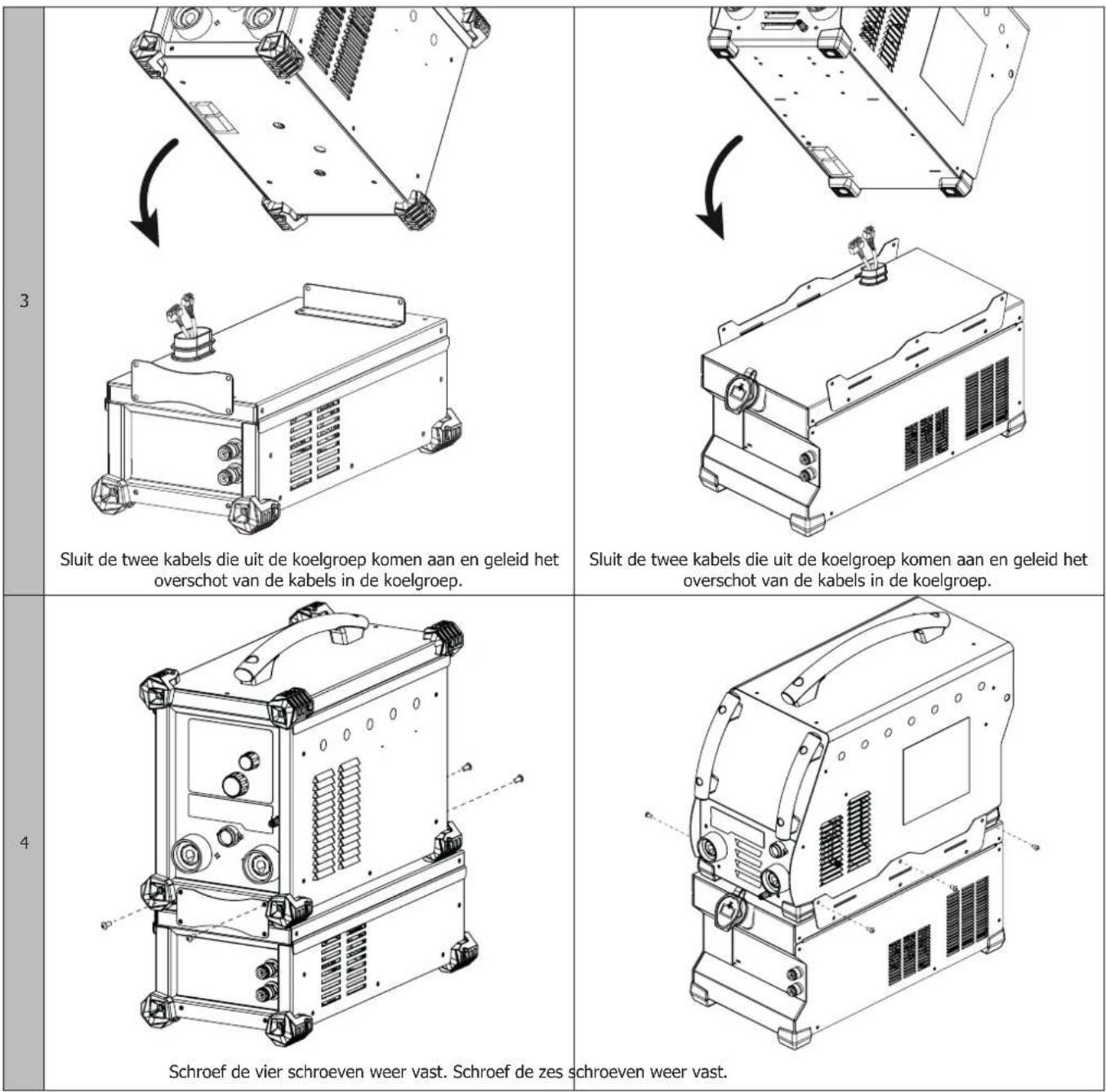

INSTALLATIE EN AANSLUITINGEN

TIG 220 DC TIG 220 AC/DC - TIG 300 DC

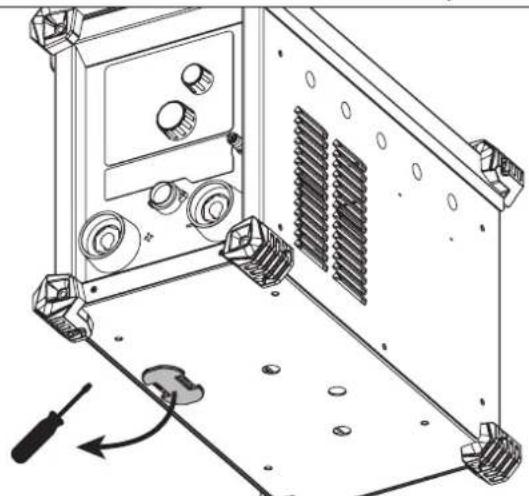

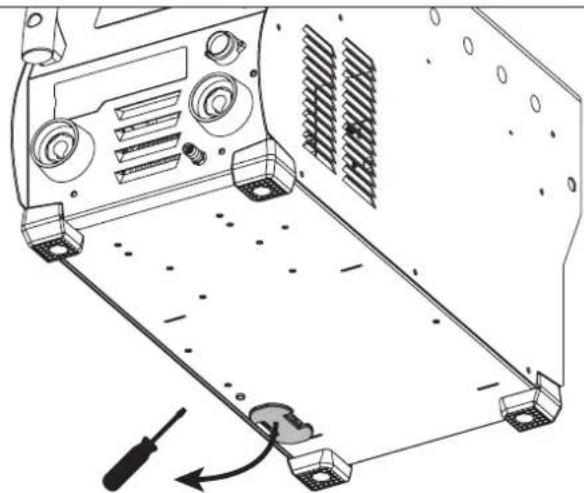

Verwijder het plastic afdekplaatje. Verwijder het plastic afdekplaatje.

1

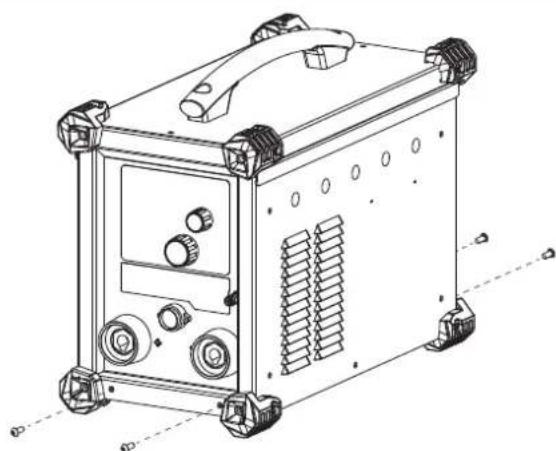

Schroef de twee schroeven op de voorzijde en de twee schroeven op dechterzijde van het apparaat los.

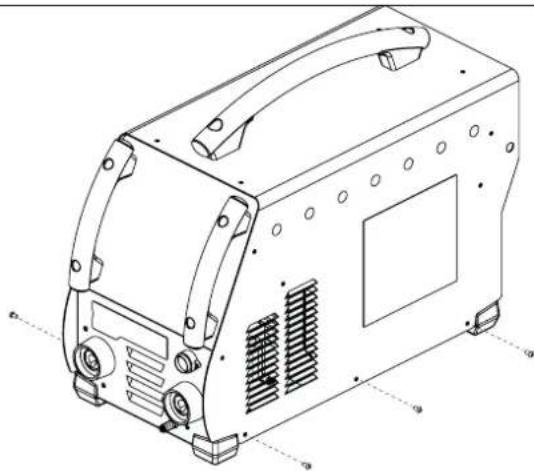

Schroef de drie schroeven aan beiden zichden van het apparaat (6 in totaal) los.

KOELVLOEISTOF

Het reservoir van de koelgroep moet absolut gemuld zijt tot het aanbevolen niveau MAX, aangegeven aan de voorzijde van de koelgroep, en mag nooit onder het MIN niveau komen. Dit za een waarschuwingsmelding geven. De koelvloeistof aanbevolen door de fabrikant (ref. 052246), dient alttijd gebruikt te worden. Het gebruik van andere koelvloeistoffen, met name standard auto-koelvloeistof, kan via een elektrolytische reactie leiden tot ophoping van vaste afzettingen in het circuit van koelsysteme, waardoor verslechtering van de koeling en obstructie van het circuit konnen optreden.

Dit aanbevolen MAX nivea is essentieel voor het optimaliseren van de inschakelduur van de aangesloten watergekoelde toorts. iedere vom van schade aan het apparaat, veroorzaakt door het gebruik van een andere dan de aanbevolen valt nicht onder de garantie.

De aanbevolen koelgroep worden automatisch door het TIG apparaat herkend. In het menu OPTION van het lasapparaat kan deze koelgroep geblokkeerd worden.

De gebruiker moet zich ervan verzekeren dat de koelgroep uitgeschakeld is alvorens de slangen van de in- en uitgang van de toorts af te koppelen.

De koelvloeistof is schadelijk en irriteert de ogen, de slijmvliezen en de huid. Warme vloeistof kan brandwonden veroorzaken.

FOUTMELDINGEN, AFWIJKINGEN, OORZAAK, BEHANDELING

Dit materiaal beschicht over een controle systeem, iedere storing wordt direct doorgegeven naar de lasstroombron. Hiermee kan een diagnose gesteld worden van storingen en afwijkingen, met behulp van de handleiding van het aangesloten lasapparaat (hoofdstuk foulmdelingen, afwijkingen, oorzaak, behandeling).

GARANTIE

De garantie dekt alle gebreken en fabricagefouten gedurende twee jaar vanaf de aankoopdatum (onderdelen en arbeidsloan).

• Alle overige schade als gevolg van vervoer.
• De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : kabels, klemmen, enz.).
• Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).
• Gebreken ten gevolge van de gebruiksomgeving (ervuiling, roest, stof).

In geval van storing moet het apparaat terugestuurd worden maar uw distributeur, samen met:

• Een gedateerd aankoobewijs (betaalbewijs, faktur ...).
• Een beschrijving van de storing.
