BEDIENUNGSANLEITUNG WCU 1KW A GYS

Übersetzung der Originalbetriebsanleitung SICHERHEITSANWEISUNGEN ALLGEMEINE HINWEISE Diese Anleitung muss vor dem Betrieb gelesen und genau verstanden werden. Nehmen Sie keine Wartungsarbeiten oder Veränderungen an dem Gerät vor, die nicht in der Anleitung genannt werden. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße Handhabung dieses Gerätes entstanden sind. Bei Problemen oder Fragen zum korrekten Einsatz dieses Gerätes wenden Sie sich bitte an entsprechend qualiziertes und geschultes Fachpersonal. UMGEBUNG Dieses Gerät darf ausschließlich für Schweißarbeiten für die auf dem Gerät bzw. in dieser Anleitung angegebenen Bedingungen verwendet werden. Beachten Sie die Sicherheitsanweisungen. Der Hersteller ist nicht für Schäden bei falscher oder gefährlicher Verwendung verantwortlich. Verwenden Sie das Gerät nicht in Räumen, in denen sich in der Luft größere Mengen metallischer Staubpartikel benden, die Elektrizität leiten können. Achten Sie sowohl beim Betrieb als auch bei der Lagerung des Gerätes auf eine Umgebung, die frei von Stäuben, Säuren, brennbaren Gasen und anderen ätzenden Substanzen ist. Achten Sie auf eine gute Belüftung und ausreichenden Schutz bzw. Ausstattung der Räumlichkeiten. Betriebstemperatur : zwischen -10 und +40°C (+14 und +104°F). Lagertemperatur zwischen -25 und +55°C (-13 und 131°F). Luftfeuchtigkeit: Niedriger oder gleich 50% bei 40°C (104°F). Niedriger oder gleich 90% bei 20°C (68°F). Das Gerät ist bis in einer Höhe von 2000 m (6500 Fuß) einsetzbar. SICHERHEITSHINWEISE Lichtbogenschweißen kann gefährlich sein und zu schweren - unter Umständen auch tödlichen - Verletzungen führen. Beim Lichtbogenschweißen ist der Anwender einer Vielzahl potentieller Risiken ausgesetzt: gefährlicher Hitze, Lichtbogenstrahlung, elektromagnetische Störungen (Personen mit Herzschnittmacher oder Hörgerät sollten sich vor Arbeiten in der Nähe der Maschinen von einem Arzt beraten lassen), elektrische Schläge, Schweißlärm und -rauch. Schützen Sie daher sich selbst und andere. Beachten Sie unbedingt die folgenden Sicherheitshinweise: Die Strahlung des Lichtbogens kann zu schweren Augenschäden und Hautverbrennungen führen. Die Haut muss durch geeignete trockene und feuersicher imprägnierte Schutzbekleidung (Schweißerhandschuhe, Lederschürze, Sicherheitsschuhe) ohne Umschlag und in gutem Zustand geschützt werden, welche den gesamten Körper abdeckt. Tragen Sie elektrisch und thermisch isolierende Handschuhe. Tragen Sie Schweißschutzkleidung und einen Schweißschutzhelm mit einer ausreichenden Schutzstufe (je nach Schweißart und -strom). Schützen Sie Ihre Augen bei Reinigungsarbeiten. Kontaktlinsen sind ausdrücklich verboten! Schirmen Sie den Schweißbereich bei entsprechenden Umgebungsbedingungen durch feuersicher imprägnierte Schweißvorhänge ab, um Dritte vor Lichtbogenstrahlung, Schweißspritzern, glühenden Teilen usw. zu schützen. In der Nähe des Lichtbogens bendliche Personen müssen ebenfalls auf Gefahren hingewiesen werden und mit den nötigen Schutz ausgerüstet werden. Bei Gebrauch des Schweißgerätes entsteht sehr großer Lärm, der auf Dauer das Gehör schädigt. Tragen Sie daher im Dauereinsatz ausreichend Gehörschutz. Schützen Sie auch in der Nähe bendliche Personen. Halten Sie mit den Händen, Haaren und Kleidungstücken ausreichenden Abstand zu sich bewegenden Teilen (Lüfter, Elektroden). Entfernen Sie unter keinen Umständen das Gehäuse des Kühlaggregats, wenn die Schweißstromquelle am Stromnetz angeschlossen ist. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße Handhabung dieses Gerätes bzw. Nichteinhaltung der Sicherheitshinweise entstanden sind. ACHTUNG! Das Werkstück ist nach dem Schweißen sehr heiß! Seien Sie daher im Umgang mit dem Werkstück vorsichtig, um Verbrennungen zu vermeiden. Lassen Sie den Brenner vor jeder Instandhaltung/ Reinigung bzw. nach jedem Gebrauch unbedingt ausreichend abkühlen (min. 10min). Das Kühlaggregat muss bei Verwendung eines wassergekühlten Brenners eingeschaltet sein, um Verbrennungen zu vermeiden. Der Arbeitsbereich muss zum Schutz von Personen und Gegenständen vor dem Verlassen gesichert werden. SCHWEISSRAUCH/-GAS Beim Schweißen entstehen Rauchgase bzw. toxische Dämpfe, die zu Sauerstomangel in der Atemluft führen können. Sorgen Sie daher immer für ausreichend Frischluft, eine technische Belüftung kann erforderlich sein. Ein zugelassenes Atemgerät kann bei unzureichender Belüftung geeignet sein. Schweißen Sie nur in gut belüfteten Hallen, im Freien oder in geschlossenen Räumen mit ausreichend starker Absaugung, die den aktuellen Sicherheitsstandards entspricht. Achtung! Bei Schweißarbeiten in kleinen Räumen müssen Sicherheitsabstände besonders beachtet werden. Beim Schweißen, auch in Form von Überzügen, von Blei, verzinkten Teilen, Kadmium, «kadmierte Schrauben», Quecksilber, Beryllium (meist als Legierungsbestandteil, z.B. Beryllium- Kupfer) und anderen Metalle entstehen giftige Dämpfe. Entfetten und reinigen Sie diese zuvor. Die zum Schweißen benötigten Gasaschen müssen in gut belüfteter, gesicherter Umgebung aufbewahrt werden. Lagern Sie sie ausschließlich in vertikaler Position und sichern Sie sie z.B. mithilfe eines entsprechenden Gasaschenfahrwagens gegen Umkippen. Schweißarbeiten in unmittelbarer13 WCU 0.5KW A / 1KW A / 1KW B

Übersetzung der Originalbetriebsanleitung Nähe von Fetten und Farben sind grundsätzlich verboten!

BRAND- UND EXPLOSIONSGEFAHR

Sorgen Sie für ausreichenden Schutz des Schweißbereiches. Der Sicherheitsabstand für Gasaschen (brennbare Gase) und andere brennbare Materialien beträgt mindestens 11 Meter. Brandschutzausrüstung muss im Schweißbereich vorhanden sein. Beachten Sie die beim Schweißen entstehende heiße Schlacke, Spritzer und Funken. Sie sind eine potentielle Entstehungsquelle für Feuer oder Explosionen. Halten Sie einen Sicherheitsabstand zu Personen, entammbaren Gegenständen und Druckbehältern ein. Schweißen Sie keine Behälter oder Rohre mit brennbaren Materialien (auch keine Reste davon); es besteht die Gefahr entammbarer Gase. Falls sie geönet sind, müssen entammbares oder explosives Material (Öl, Brennsto, Gasrückstände usw.) entfernt werden. Arbeiten Sie bei Schleifarbeiten immer in entgegengesetzter Richtung zu diesem Gerät und entammbaren Materialien. ELEKTRISCHE SICHERHEIT Alle Geräte dürfen nur an einer geerdeten Netzversorgung betrieben werden. Verwenden Sie nur die auf dem Siebdruck-Aufdruck empfohlenen Sicherungen. Das Berühren stromführender Teile kann tödliche elektrische Schläge, schwere Verbrennungen bis zum Tod verursachen. Berühren Sie daher UNTER KEINEN UMSTÄNDEN Teile des Geräteinneren oder ausserhalb des Gehäuses, wenn das Gerät im Betrieb ist (Brenner, Masseklemme, Kabel, Elektroden). Trennen Sie IMMER das Gerät vom Stromnetz und warten Sie 2 weitere Minuten BEVOR Sie das Gerät önen, damit sich die Spannung der Kondensatoren entladen kann. Berühren Sie niemals gleichzeitig den Brenner oder den Elektrodenhalter und das Massekabel. Achten Sie auf den Zustand der Kabel und des Brenners. Ausschließlich qualiziertem und geschultem Fachpersonal ist es vorbehalten, beschädigte Kabel und Brenner auszutauschen. Achten Sie beim Austausch stets darauf, das entsprechende Äquivalent zu verwenden. Tragen Sie zur Isolierung beim Schweißen immer trockene Kleidung in gutem Zustand, um selbst vom Schweißstromkreis getrennt zu sein. Achten Sie unabhängig der Umgebungsbedingungen stets auf isolierendes Schuhwerk.

TRANSPORT DES GERÄTS

Das Kühlaggregat sollte vor dem Transport entleert werden. Heben Sie das Gerät nicht über Personen oder Gegenstände. AUFSTELLUNG Regeln für die Aufstellung: • Stellen Sie das Gerät ausschließlich auf festen und sicheren Untergrund, mit einem Neigungswinkel nicht größer als 10°.

• Stellen Sie eine ausreichend große Fläche zur Verfügung, um die Maschine zu belüften und Zugang zu den Bedienelementen zu erhalten.

• Schützen Sie das Gerät vor Regen und direkter Sonneneinstrahlung.

• Verwenden Sie das Gerät nicht in einer elektromagnetisch sensiblen Umgebung oder in Anwesenheit von Metallstäuben.

• Das Gerät ist IP23-Schutzart konform, d. h.: - das Gerät schützt die eingebauten Teile vor Berührungen und mittelgroßen Fremdkörpern mit einem Durchmesser >12,5 mm. - Schutzgitter gegen Sprühwasser (beliebige Richtungen bis 60° Abweichung von der Senkrechten). Dieses Gerät kann daher im Freien benutzt werden in Übereinstimmung mit der Schutzart IP23. Der Hersteller JBDC haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße Handhabung dieses Gerätes entstanden sind. WARTUNG / HINWEISE Alle Wartungsarbeiten müssen von qualiziertem und geschultem Fachpersonal durchgeführt werden. Trennen Sie das Gerät von der Stromversorgung und warten Sie, bis der Lüfter nicht mehr läuft. Erst dann dürfen Sie das Gerät warten. Die Spannungen und Ströme im Gerät sind hoch und gefährlich.

• Nehmen Sie regelmäßig (mindestens 2 bis 3 Mal im Jahr) das Gehäuse ab und reinigen Sie das Innere des Gerätes mit Pressluft. Lassen Sie dabei das Gerät von einem qualizierten Techniker mit einem isolierten Werkzeug auf die elektrische Betriebssicherheit prüfen.

• Prüfen Sie regelmäßig den Zustand der Netzleitung und der Zwischenschlauchpakete. Wenn diese beschädigt sind, muss sie durch den Hersteller, seinen Reparaturservice oder eine anderweitig qualizierte Person ausgetauscht werden, um Gefahren zu vermeiden.

• Die Lüftungsschlitze dürfen nicht abgedeckt werden.14 WCU 0.5KW A / 1KW A / 1KW B

Übersetzung der Originalbetriebsanleitung Das Kühlmittel muss alle 12 Monate getauscht werden, um eine Verstopfung des Kühlkreislaufes zu vermeiden. Leckagen oder Restmengen dürfen nicht über den Abuss entsorgt werden; sie müssen einer Aufbereitungsanlage zugeführt werden. Das Kühlmittel sollte recycelt werden. Das Kühlmittel darf nicht über den Abuss oder in ießende oder stehende Gewässer entsorgt werden. Das Kühlmittel darf nicht in Abwasserleitungen entleeren werden, außer wenn es von den lokalen Rechtsvorschriften erlaubt ist.

AUFBAU - FUNKTION DES PRODUKTS

Das Gerät darf nur von erfahrenen und befugten Personen montiert und in Betrieb genommen werden. Der Aufbau darf nur im ausgeschalteten, nicht angeschlossenen Zustand vorgenommen werden. BESCHREIBUNG (FIG-1) Das Kühlaggregat ist zur Kühlung üssiggekühlter Brenner geeignet, die an Ihrem Schweißgerät angeschlossen sind. Kompatibilität TIG 220 DC TIG 300 DC TIG 220 AC/DCDiese Geräte werden direkt über zwei angeschlossene Kabel vom Schweißgerät gesteuert.WCU 0.5 KWA - -WCU 1 KWA -WCU 1 KWB - - Die Kühlaggregate WCU 1KW A und WCU 1KW B sind ausgestattet mit: - einer Füllstandüberwachung, die einen minimalen Füllstand gewährleistet, der sowohl die ordnungsgemäße Funktion des Kühlaggregates als auch eine gute Kühlung des Brenners garantiert. - einem Durchusssensor zum Schutz des Brenners vor Störungen im Kreislauf der Kühlüssigkeit oder bei einer Beschädigung des Brenner-Schlau- chpakets. Die Kühlaggregate werden automatisch erkannt. Im Menü OPTION des angeschlossenen Schweißgerätes kann das Kühlaggregat gesperrt werden. Achtung! Das Kühlaggregat darf nicht mit dem Schweißgerät verbunden werden, wenn dieses in Betrieb ist.

INSTALLATION UND ANSCHLUSS

TIG 220 DC TIG 220 AC/DC - TIG 300 DC

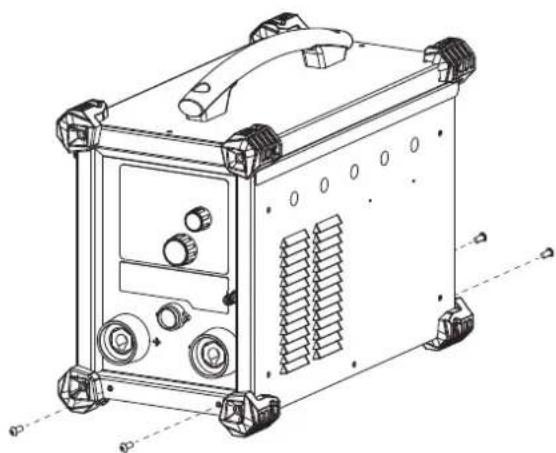

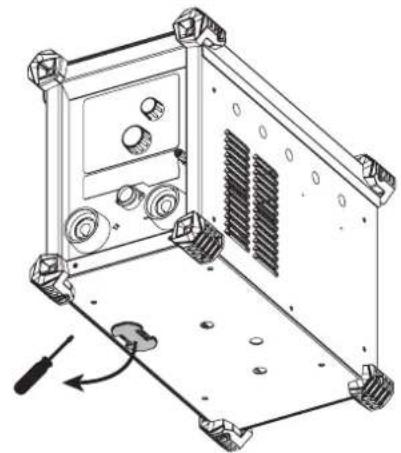

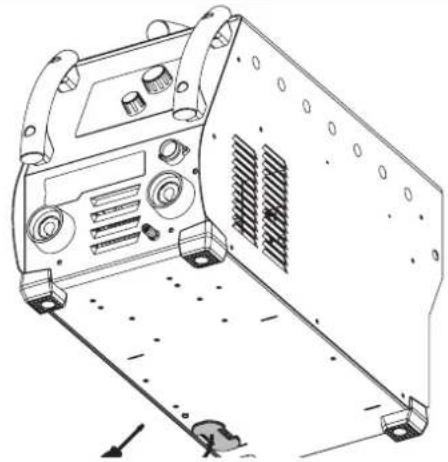

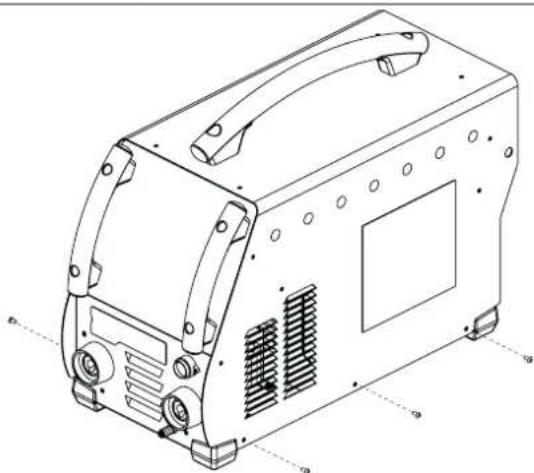

Ziehen Sie die Kunststoabdeckung heraus. Ziehen Sie die Kunststoabdeckung heraus. Schrauben Sie die beiden Schrauben an der Vorderseite und die beiden Schrauben an der Rückseite des Gerätes ab.Schrauben Sie die drei Schrauben auf jeder Seite des Gerätes (insgesamt 6) ab.15 WCU 0.5KW A / 1KW A / 1KW B

Übersetzung der Originalbetriebsanleitung

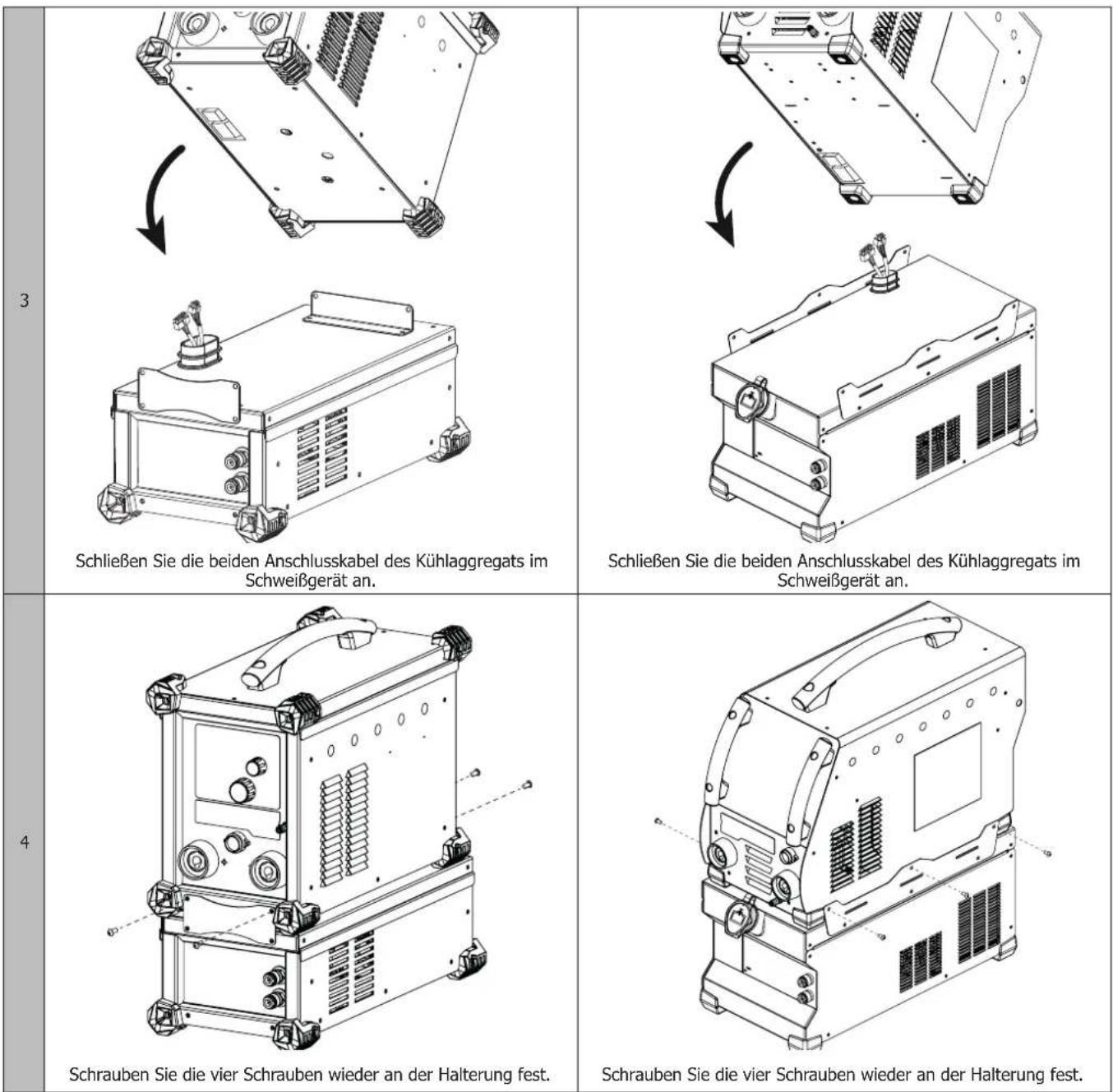

Schließen Sie die beiden Anschlusskabel des Kühlaggregats im Schweißgerät an. Schließen Sie die beiden Anschlusskabel des Kühlaggregats im Schweißgerät an.

Schrauben Sie die vier Schrauben wieder an der Halterung fest. Schrauben Sie die vier Schrauben wieder an der Halterung fest.

Der Kühlmittelbehälter muss bis zum MAX Niveau auf der Anzeige vorne am Gerät gefüllt sein. Der Füllstand darf nicht unter das MIN-Niveau fallen. Es darf nur die vom Hersteller empfohlene Kühlüssigkeit CORAGARD CS330 (oder Gleichwertiges) benutzt werden (mehr Information auf der Webseite : http://www.aqua-concept-gmbh.eu). Der Einsatz anderer Kühlmittel, insbesondere Standardkühlmittel für Automobile, kann aufgrund elektrolytischer Reaktionen zu Feststo-Ablagerungen im Kühlkreislauf führen, die den Kühlkreislauf verstopfen können. Die Kühlfunktion wird dadurch beeinträchtigt oder unterbunden. Nur wenn der Füllstand das MAX-Niveau erreicht, ist die angegebene Einschaltdauer des angeschlossenen, üssiggekühlten Brenners gewährleistet. Jeglicher Maschinenschaden, der auf den Einsatz eines anderen Kühlmittels als das empfohlene CS330 (oder einer zugelassenen gleichwertigen Küh- lüssigkeit) zurückzuführen ist, wird von der Garantie ausgeschlossen. Das Kühlaggregat wird vom WIG-Gerät automatisch erkannt. Im Menü OPTION des Schweißgerätes kann dieses Kühlaggregat gesperrt werden. Das Kühlaggregat muss ausgeschaltet sein, wenn Sie die Kühlschläuche anschliessen oder entfernen. Die Kühlüssigkeit ist gesundheitsschädlich und reizt die Augen, die Haut und die Schleimhäute. Heiße Kühlüssigkeit kann Verbrennungen verursachen.

FEHLERMELDUNGEN, UNREGELMÄSSIGKEITEN, URSACHEN, LÖSUNGEN

Gerätefehler werden an der Schweißstromquelle angezeigt. Dies ermöglicht eine Diagnose von Fehlern und Anomalien in der Betriebsanleitung des zugehörigen Schweißgerätes (Kapitel Fehlermeldungen, Bedeutung, Ursache, Lösung).16 WCU 0.5KW A / 1KW A / 1KW B

Übersetzung der Originalbetriebsanleitung GARANTIE Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 24 Monate nach Kauf angezeigt werden (Nachweis Kaufbeleg). Die Garantieleistung erfolgt nicht bei:

• Durch Transport verursachten Beschädigungen.

• Normalem Verschleiß der Teile (z.B. : Kabel, Klemmen, usw.) sowie Gebrauchsspuren.

• Von unsachgemäßem Gebrauch verursachten Defekten (Sturz, harte Stöße, Demontage).

• Durch Umwelteinüsse entstandene Defekte (Verschmutzung, Rost, Staub). Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (Unterschrift) des zuvor vorgelegten Kostenvoranschlages durch den Besteller. Im Fall einer Garantieleistung trägt GYS ausschließlich die Kosten für den Rückversand an den Fachhändler.17 WCU 0.5KW A / 1KW A / 1KW B

ICÔNES / SYMBOLS / ZEICHENERKLÄRUNG
