GEBRUIKSAANWIJZING Gysflash 103.12 CNT GYS

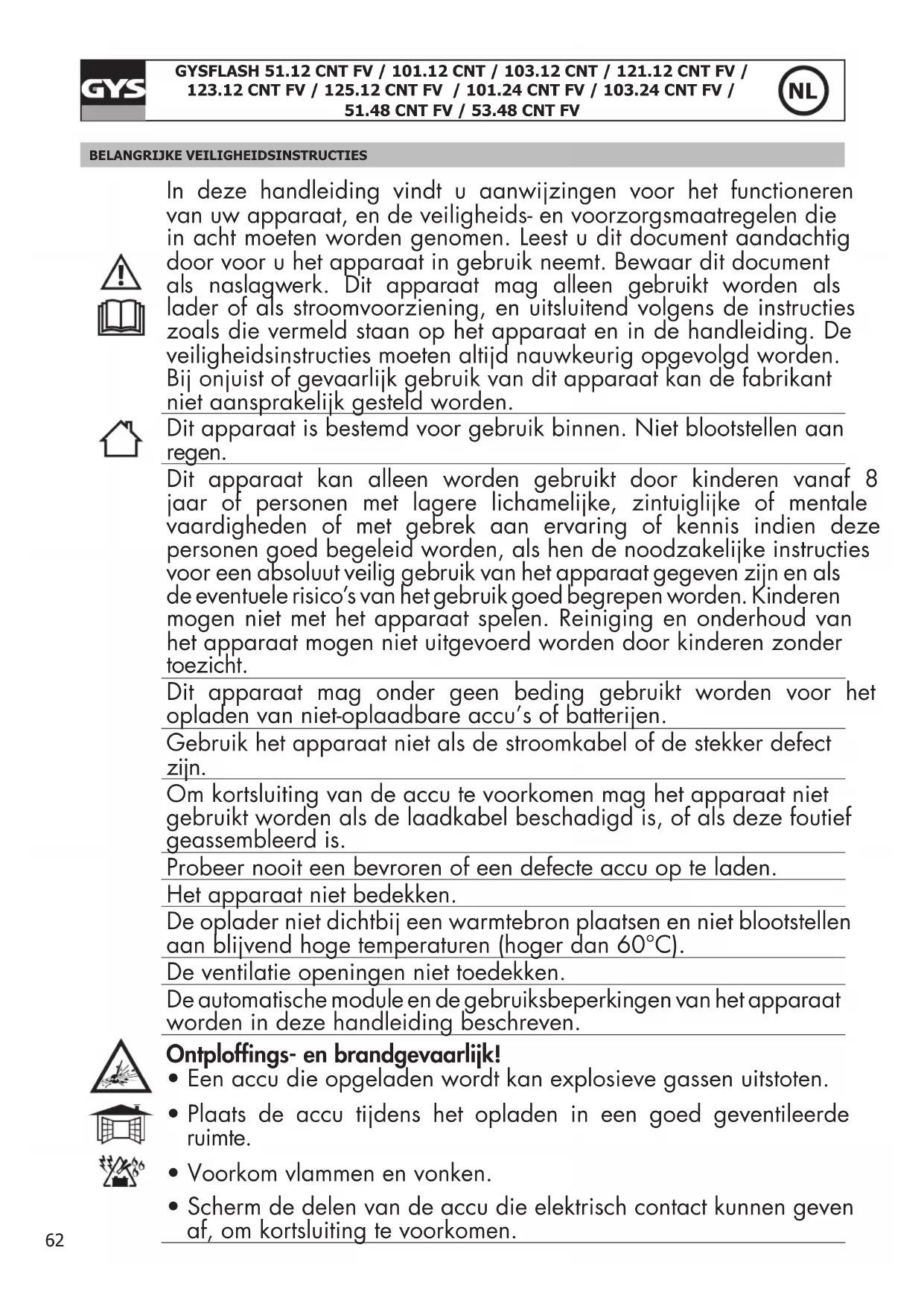

BELANGRIJKE VEILIGHEIDSINSTRUCTIES In deze handleiding vindt u aanwijzingen voor het functioneren van uw apparaat, en de veiligheids- en voorzorgsmaatregelen die in acht moeten worden genomen. Leest u dit document aandachtig door voor u het apparaat in gebruik neemt. Bewaar dit document als naslagwerk. Dit apparaat mag alleen gebruikt worden als lader of als stroomvoorziening, en uitsluitend volgens de instructies zoals die vermeld staan op het apparaat en in de handleiding. De veiligheidsinstructies moeten altijd nauwkeurig opgevolgd worden. Bij onjuist of gevaarlijk gebruik van dit apparaat kan de fabrikant niet aansprakelijk gesteld worden. Dit apparaat is bestemd voor gebruik binnen. Niet blootstellen aan regen. Dit apparaat kan alleen worden gebruikt door kinderen vanaf 8 jaar of personen met lagere lichamelijke, zintuiglijke of mentale vaardigheden of met gebrek aan ervaring of kennis indien deze personen goed begeleid worden, als hen de noodzakelijke instructies voor een absoluut veilig gebruik van het apparaat gegeven zijn en als de eventuele risico’s van het gebruik goed begrepen worden. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud van het apparaat mogen niet uitgevoerd worden door kinderen zonder toezicht. Dit apparaat mag onder geen beding gebruikt worden voor het opladen van niet-oplaadbare accu’s of batterijen. Gebruik het apparaat niet als de stroomkabel of de stekker defect zijn. Om kortsluiting van de accu te voorkomen mag het apparaat niet gebruikt worden als de laadkabel beschadigd is, of als deze foutief geassembleerd is. Probeer nooit een bevroren of een defecte accu op te laden. Het apparaat niet bedekken. De oplader niet dichtbij een warmtebron plaatsen en niet blootstellen aan blijvend hoge temperaturen (hoger dan 60°C). De ventilatie openingen niet toedekken. De automatische module en de gebruiksbeperkingen van het apparaat worden in deze handleiding beschreven. Ontplofngs- en brandgevaarlijk!

• Een accu die opgeladen wordt kan explosieve gassen uitstoten.

• Plaats de accu tijdens het opladen in een goed geventileerde ruimte.

Laat nooit een accu langere tijd opladen zonder toezicht. Let op : zuur-projectie gevaar !

• Draag altijd een veiligheidsbril en veiligheidshandschoenen.

• In geval van oog- of huidcontact : spoel meteen af met water en raadpleeg onmiddellijk een arts. Aansluiten / Afsluiten :

• Sluit de stroomvoorziening af, alvorens de accu aan te sluiten of los te koppelen.

• De accuklem die niet met het chassis is verbonden moet als eerste aangesloten worden. De andere verbinding moet plaats vinden op het chassis, ver van de accu en van de brandstofkanalisering. De acculader moet vervolgens op het stroomnet aangesloten worden.

• Koppel, na het beëindigen van de laadprocedure, eerst de acculader van de netspanning los. Koppel daarna de aansluiting die op het chassis is aangesloten los, en pas daarna de verbinding met de accu. Respecteer altijd de juiste volgorde. Aansluiten :

• Dit apparaat moet aangesloten worden op de netspanning met een geaard stopcontact.

• De aansluiting op de netspanning moet conform de nationale regelgeving gebeuren. Onderhoud :

• Als de voedingskabel beschadigd is, dient deze vervangen te worden door een door de fabrikant van het apparaat geleverde voedingskabel.

• Het onderhoud dient uitsluitend door een gekwaliceerde onderhoudsmonteur uitgevoerd te worden.

• Waarschuwing ! Haal altijd de stekker uit het stopcontact alvorens eventuele onderhoudswerkzaamheden te verrichten.

• Dit apparaat behoeft geen speciaal onderhoud.

• Als de interne zekering beschadigd is, dient deze vervangen te worden door de fabrikant, zijn reparatie-dienst of een gelijkwaardig gekwaliceerde technicus, om zo ieder gevaar of risico te vermijden.

• Gebruik nooit oplosmiddelen of andere agressieve schoonmaakmiddelen. Richtlijnen :

• Apparaat voldoet aan de Europese richtlijnen.

• Het certicaat van overeenstemming is te vinden op onze internet site.

• Merkteken conform EAC (Euraziatische Economische Gemeenschap)

• Materiaal conform aan de Britse eisen. De Britse verklaring van overeenkomt is beschikbaar op onze website (zie omslagpagina).64 GYSFLASH 51.12 CNT FV / 101.12 CNT / 103.12 CNT / 121.12 CNT FV /

• Dit materiaal voldoet aan de Marokkaanse normen.

• De verklaring Cم (CMIM) van overeenstemming is beschikbaar op onze internet site (vermeld op de omslag). Afvalverwerking :

• Afzonderlijke inzameling vereist. Niet met het huishoudelijke afval wegwerpen. ALGEMENE OMSCHRIJVING Uw GYSFLASH is een professionele multifunctionele oplader met Inverter Technologie. Deze acculader is bestemd voor het onders- teunen van accu’s van demonstratie-voertuigen en ondersteuning tijdens het stellen van een diagnose. De lader garandeert tevens een ideale laadkwaliteit, voor het onderhoud van de meest moderne accu’s. Deze lader kan gekoppeld worden aan kabels van maximaal 8 m. Na het wisselen van de kabels moet de lader opnieuw gekalibreerd worden (zie pagina 67). Dit apparaat is geen mobiele accu-lader, en moet op een vaste plek geplaatst worden.Deze GYSFLASH lader wordt standaard geleverd met 4 modules :
• Laden : voor het opladen van start-accu’s zoals loodaccu’s (verzegeld, vloeibaar, AGM…) of lithium accu’s (LiFePO4).

• Voedingsmodule | Diag+ : Voorziet in de energie-behoeften tijdens het stellen van een diagnose op een voertuig.

• Voedingsmodule | Showroom : Module die zorgdraagt voor het behoud van de laadstatus van de accu, en die voorziet in de energie-behoeften van een demonstratie-voertuig tijdens gebruik van elektrische accessoires.
• Testen : hiermee kan de staat van de accu getest worden en de startkwaliteit van een voertuig geëvalueerd worden, evenals het correct functioneren van de dynamo.Uw GYSFLASH is SMART ! De standaard-functies van uw GYSFLASH apparaat kunnen worden uitgebreid door het toevoegen van modules en specieke laad- proelen via de USB-aansluiting en persoonlijke instellingen (zie pagina 72). Uw GYSFLASH biedt u tevens de mogelijkheid om gegevens van enkele honderden laadprocedures op uw USB-stick op te slaan, om deze met behulp van een spreadsheet te kunnen analyseren.Andere hulpmiddelen (zoals printer, Ethernet communicatie....) kunnen ook op de lader aangesloten worden.Functie « Auto-Detect » :De GYSFLASH is uitgerust met de functie « Auto-Detect », waarmee automatisch een laadproce-dure opgestart kan worden wanneer er een accu op de lader aangesloten wordt. (Voor het active-ren/deactiveren van deze functie zie pagina 69) AUTO-DETECT 12V U=12.3V Functie « Auto-Restart » :De functie « Auto-Restart » biedt de mogelijkheid om na een stroomonderbreking automatisch de lader weer op te starten. (Zie pagina 69 voor het activeren / deactiveren van deze functie).Functie « Vergrendelen » : Het is mogelijk de knoppen van uw GYSFLASH te vergrendelen wanneer deze wordt gebruikt in een openbare ruimte, of wanneer er geen toezicht is op het apparaat. Om de functie « Vergrendelen » te aciveren/deactiveren, moet de gebruiker en gedurende 3 seconden ingedrukt houden. OPSTARTEN 1. Sluit de acculader aan op de netspanning.2. Zet de schakelaar, die zich aan de achterkant van de lader bevindt, op « ON »3. Kies de gewenste module (Laden -> Showroom -> Diag+ -> Tester). Druk, om toegang te krijgen tot het menu Instellingen, 3 seconden lang op de knop . LADEN
• Instellen van de module : Houd de knop SELECT 3 seconden lang ingedrukt om de wijziging van de instellingen van de module te activeren. Pb-LAADMODUS nat 12V 50Ah

Gebruik de pijltjes om de waarde van de instelling te wijzigen. Druk op de knop SELECT om de waarde te bevestigen en ga naar de volgende instelling.65 GYSFLASH 51.12 CNT FV / 101.12 CNT / 103.12 CNT / 121.12 CNT FV /

2.40 V/cel Loodaccu's type Gel, MF, EFB, SLA...

AGM 2.45 V/celDe meeste loodaccu's type AGM, inclusief START and STOP. Sommige AGM accu's vragen echter een oplaadprocedure met een zwakkere span-ning (Normaal proel). Raadpleeg in geval van twijfel de handleiding van de accu. vloeibaar

2.45 V/cel Open lood-accu's, type vloeibaar met dop.

Easy 2.40 V/celProel toegewijd aan lood-accu's dat automatisch de laadstroom aanpast aan de omvang van de accu. Voor een maximale optimalisatie van de laadprocedure wordt aanbevolen om, indien mogelijk, de normale, AGM of vloeibare laadcurves te gebruiken. Li-LADEN LFP/LiFePO4

3.60 V/cel Lithium accu's type LFP (Lithium Fer Phosphate).

Om het laden te starten, druk op de knop START/STOP. Pb-LAADMODUS U=13.1V 24% I=9.7A

1- Accu-spanning2- Voortgang van de laadcyclus3- Stroom geleverd door de lader4- Geïnjecteerde Ampère-uren5- Verstreken tijd Als de functie AUTO-DETECT is geactiveerd, zal het laden na 5 seconden automatisch aanvangen indien er een accu aangekoppeld is.

AUTO-DETECT 12VU=12.3V

Tijdens het laden geeft uw GYSFLASH de voortgang van de cyclus in pro- centen aan, en achtereenvolgens de spanning, de stroom, de geïnjecteerde ampère-uren en de verstreken tijd. 3 Druk op de knop START/STOP om het laden te stoppen. Waarschuwingen : Tijdens het laden op een voertuig wordt aanbevolen om het energie-verbruik tot het minimum te beperken (lichten uit, contact afzetten, deuren sluiten enz) om het laadproces niet te hinderen. Controleer het elektrolyt-niveau van van de open accu’s. Vul indien nodig het niveau bij, voordat u met het opladen begint.

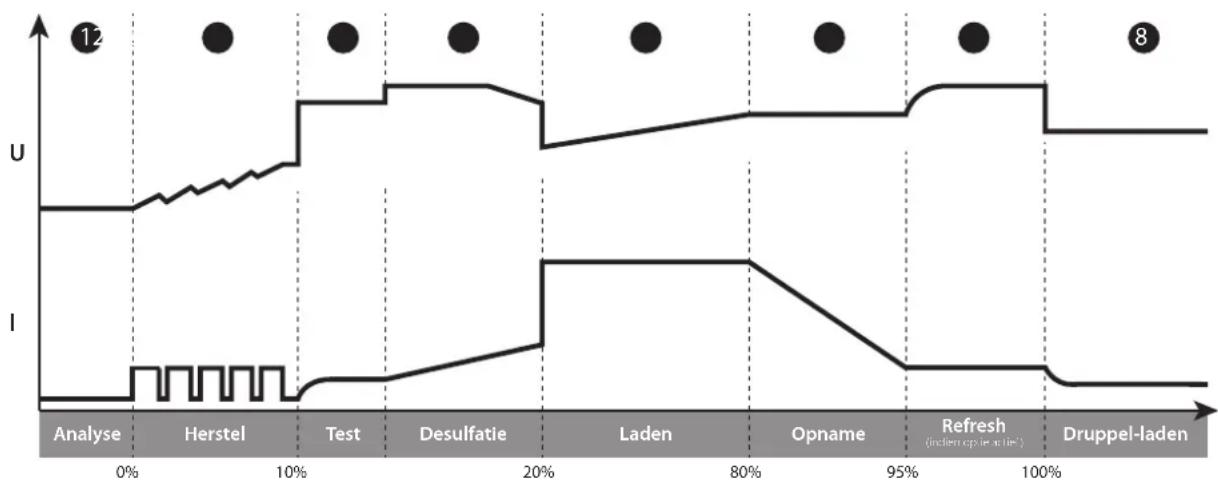

Refresh(indien optie actief )10% 20% 80% 95% 100% Stap 1 : Analyse Analyse van de staat van de accu (laadniveau, ompoling, ver- keerde accu aangesloten...) Stap 6 : Opname Laden met constante spanning, om het niveau naar 100% te brengen. Stap 2 : Herstel Algoritme herstel van de beschadigde elementen als gevolg van een zeer diepe ontlading. Stap 7 : Refresh (alleen voor vloeibare accu’s) De lader brengt extra stroom in om gas te creëren. De elektro- lyt zal gemengd worden en de cellen van de accu herstellen. Tijdens deze fase kan de accu een beetje water verliezen. Stap 3 : Test Test gesulfateerde accu. Stap 4 : Desulfatie Algoritme desulfatie van de accu. Stap 8 : Druppel-laden Handhaaft het maximale laadniveau van de accu. Stap 5 : Laden Snel laden met maximale stroom om 80% van het laadniveau te bereiken.66 GYSFLASH 51.12 CNT FV / 101.12 CNT / 103.12 CNT / 121.12 CNT FV /

Equalizing Battery System 2% 85% 95% 99% 100%Stap 1 : AnalyseAnalyse van de staat van de accu (laadniveau, ompoling, ver-keerde accu aangesloten...)Stap 6 : TestTest het behouden van de laadcapaciteit.Stap 2 : UVP Wake upReactiveert de UVP (Under Voltage Protection) accu’sStap 7 : Aanvullende ladingLaden met beperkte stroom, om 100% van het laadniveau te bereiken.Stap 3 : HerstelAlgoritme van het herstel als gevolg van een diepe ontlading.Stap 8 : Egalisatie / equilibreren Equilibreren van de cellen van de accuStap 4 : LadenSnel laden met maximale stroom, om 90% van het laadniveau te bereiken.Stap 9 : Druppel-ladenHandhaaft het maximale laadniveau van de accu.Stap 5 : OpnameLaden met constante spanning, om het laadniveau naar 95% te brengen.

VOEDINGSMODULES : SHOWROOM / DIAG+

• Instellen van de module : Houd de knop SELECT 3 seconden lang ingedrukt om de wijziging van de instellingen van de module te activeren. SHOWROOM U:13.5V 12V I:50A

Gebruik de pijltjes om de waarde van de instelling te wijzigen. Druk op de knop SELECT om de waarde te bevestigen en ga naar de volgende instelling. Vermogensbegrenzing : Wanneer het symbool « * » naast de instelling Stroom verschijnt (b.v.« I: 50A* ») betekent dit dat de lader deze stroom niet zal kunnen leveren bij de via het scherm geregelde spanning. Bij deze spanning zal de lader op z’n maxi- male vermogen zijn. Deze stroom zal echter wel geleverd kunnen worden voor lagere spanningen, afhankelijk van de vermogensli- miet van de lader.• Opladen starten : Druk op de knop START / STOP om de module op te starten. SHOWROOM U:13.7V 12V I:9.7A

1 - Spanning van de accu2 - Door de accu geleverde stroomAls de functie AUTO-DETECT is geactiveerd, zal het laden na 5 seconden automatisch aanvangen indien er een accu aangekoppeld is.AUTO-DETECT 12VU=12.3V Tijdens de duur van de module geeft uw GYSFLASH de spanning van de accu en de door de lader geleverde stroom aan. Druk op de knop START / STOP om de module te beëindi- gen.67 GYSFLASH 51.12 CNT FV / 101.12 CNT / 103.12 CNT / 121.12 CNT FV /

Voorzorgsmaatregelen : Als bij het opstarten van de module de stroom hoger is dan 10 A, betekent dit dat uw accu ontladen is. Uw GYSFLASH begint dan op te laden. Controleer of er geen stroomverbruiker aangesloten is. Wacht tot de intensiteit onder de 10 A komt voordat u elektrische onderdelen van uw voertuig in werking stelt (aanzetten van elektrische verbruikers van het voertuig, uitvoeren van een diagnose enz....)Functionaliteiten van de voedingsmodules :Module Functie « zonder accu » Functie « Geïntegreerd laden »Beveiliging bij abnormale onderspanningBijstellen van de te regelen spanningSHOWROOM6.3 V - 7.2 V

GYSFLASH 103.24 CNT• Functie « zonder accu » (wordt niet aanbevolen) :Deze functie maakt het mogelijk om de voedingsmodule SHOWROOM te gebruiken tijdens afwezigheid van de accu. Druk hiervoor 3 seconden lang op de START / STOP knop. De aanwijzing « Module zonder accu » verschijnt gedurende 3 seconden, voordat de voeding geforceerd wordt.SHOWROOM 12Vbatterijvrije modusHet wordt sterk afgeraden de functie « zonder accu » te gebruiken als er een accu aanwezig is. Deze functie deactiveert de functie « Geïntegreerd laden », evenals enkele andere functies, zoals de beveiliging voor abnormale onderspanning of de waarschuwing dat het apparaat niet aan de netspan-ning is aangesloten. In deze conguratie kan een ompoling schade toebrengen aan de elektronica van het voertuig.

• Functie « Geïntegreerd laden » : De SHOWROOM module (buiten de functie « zonder accu ») heeft een algoritme voor automatisch laden, aangepast aan alle soor- ten accu’s (lood en lithium), om zo een optimaal laadniveau voor demonstratie-voertuigen te garanderen. Deze functie kan perfect gebruikt worden tijdens aanwezigheid van stroomverbruikers op de accu.

Analyse Laden Aanvulling Egalisatie / equilibreren Module voedingOpname Stap 1 : AnalyseAnalyseert de staat van de accu (laadniveau, ompoling,niet de juiste accu aangesloten enz).Stap 4 : AanvullingProgressieve verhoging van de spanning tot U2(bv : 14,4 V in ). Max. tijdsduur 2u Stap 2 : LadenSnel laden met maximale stroom totdat U1 bereikt is,(bv : 13,8 V in )Stap 5 : Egalisatie / equilibreren Handhaven van de spanning U2 (bv : 14,4V in ). Max. tijdsduur 2u Stap 3 : OpnameLaden onder constante spanning U1 (bv : 13,8 V in ). Max. duur 1u. Stap 6 : Module voedingToepassing van de te reguleren spanning.• Beveiliging bij abnormale onder-spanning : Deze beveiliging waarschuwt u voor kortsluiting of te zwaar beschadigde accu’s. De lader zal automatisch stoppen wanneer de spanning langer dan 10 minuten abnormaal zwak is.68 GYSFLASH 51.12 CNT FV / 101.12 CNT / 103.12 CNT / 121.12 CNT FV /

MODULE TESTER Algemene navigatie : 1 Gebruik de pijltjes om de uit te voeren test te kiezen TESTMODUS Spanningstest 2 Druk op de knop START / STOP om de test op te starten

• Test spanning : Met deze module kan de spanning op de uiteinden van de laadklemmen gevisualiseerd worden : uw GYSFLASH krijgt de functie van een voltmeter en meet de spanning van de accu. Spanningstest U=12.1V

• Test starten : Deze module evalueert de staat van het startsysteem van een voertuig (starter + accu) tijdens het opstarten van de motor. Deze test moet uitgevoerd worden met de accu aangesloten op het voertuig.

Gebruik de pijltjes om de nominale spanning van de accu van het voertuig te kiezen Motorstarttest 12V 2 Druk op de knop SELECT om te bevestigen 3 Sluit de klemmen aan op de accu van het voertuig 4 Start de motor door de contactsleutel om te draaien

De lader detecteert automatisch de startpoging van de motor en lanceert een algoritme om de staat van het startsysteem te bepalen. Testresultaat : De lader geeft de minimale waarde van de spanning van de accu aan zoals gemeten tijdens de startfase van de motor, en van de staat van het startsysteem. Motorstarttest Umin=8.6V

• Test van de dynamo : Deze module meet de staat van de dynamo van het voertuig. Deze test wordt gedaan op een voertuig met een draaiende motor.

Gebruik de pijltjes om de nominale spanning van de accu van het voertuig te kiezen Alternator test 12V 2 Druk op de knop SELECT om te bevestigen Testresultaat : De lader geeft de waarde van de door de dynamo geleverde spanning aan, evenals de staat van de van de dynamo. Alternator test U=14.1V BEVEILIGING Dit apparaat is beveiligd tegen kortsluiting en ompoling. Het apparaat beschikt over een anti-vonken systeem dat vonkvorming tijdens het aankoppelen van de lader op de accu voorkomt. In verband met de veiligheid levert het apparaat geen stroom als er geen spanning op de klemmen staat. Deze lader is beveiligd tegen verkeerde handelingen door een interne zekering. CONFIGURATIE MENU Navigatie : 1 Druk 3 seconden lang op de knop MODULE om toegang te krijgen tot het Conguratie Menu 2 Gebruik de pijltjes om de verschillende instellingen te doorlopen69 GYSFLASH 51.12 CNT FV / 101.12 CNT / 103.12 CNT / 121.12 CNT FV /

3 Druk op de knop SELECT om de instelling te kiezen of ga naar het submenu. 4 Gebruik, wanneer een instelling knippert, de pijltjes om de waarde van deze instelling te wijzigen 5 Bevestig de waarde van de instelling door opnieuw op SELECT te drukkenTalen :Keuze van de taal van de display. Geluid :Activeren (ON) of deactiveren (OFF) van het geluid van het apparaat.Auto-Restart : Activeren (ON) of deactiveren (OFF) van de functie AUTO-RESTART. Deze functie start het apparaat automatisch weer op in geval van stroomstoring.Auto-Detect : Activeren (ON) of deactiveren (OFF) van de functie AUTO-DETECT. Met deze functie kan automatisch een laadprocedure worden gestart wanneer een accu aangesloten is op de lader. Datum :Instelling van de datum en de tijd.Kalibratie kabels : Procedure voor het kalibreren van de laadkabels van het apparaat, zodat de lader zo optimaal mogelijk het verlies aan spanning veroorzaakt door de kabels kan compenseren. Het wordt sterk aanbevolen om deze procedure minstens één maal per jaar uit te voeren, en iedere keer dat de laadkabels worden vervangen.Procedure kalibratie :1 Druk op SELECT om toegang te krijgen tot het submenu KALIBRATIE KABELS2 Zet de klemmen in kortsluitingZorg ervoor dat de metalen delen van de bekken waaraan de kabels zijn bevestigd, met elkaar in contact zijn.

3 Druk op START / STOP om een kalibratie op te starten : De ijking is correct uitgevoerd.Err19: Cable_NOK : Er is een probleem ontstaan tijdens het ijken van de kabels. Controleer of de kabels in goede staat zijn en of ze correct in kortsluiting zijn gesteld, en herhaal dan de procedure. Aansluitmogelijkheden USB :Submenu om toegang te krijgen tot de USB-functionaliteiten.Multi-Opladers Mode:Een functie waarmee meerdere laders parallel kunnen worden geschakeld om het vermogen te vermenigvuldigen. Raadpleeg de SHM - Smart Hub Module (025981) handleiding voor meer details.Om normaal met een enkele lader te kunnen werken, moet deze functie op UIT worden gezet.70 GYSFLASH 51.12 CNT FV / 101.12 CNT / 103.12 CNT / 121.12 CNT FV /

AANSLUITMOGELIJKHEDEN USB Uw GYSFLASH is uitgerust met de mogelijkheid om een USB aan te sluiten, waarmee de functies uitgebreid kunnen worden en u persoonlijke instellingen op uw pc kunt creëren, die vervolgens gedownload kunnen worden op het apparaat met behulp van een eenvoudige USB stick. Met deze persoonlijke instellingen kunt u modules en laadproelen toevoegen, verwijderen of wijzigen : uw lader past zich zo optimaal aan aan uw specieke behoeften. De USB aansluiting biedt u tevens de mogelijkheid om de geschiedenis en de gegevens van meer dan 100 laadprocedures op USB stick op te slaan, en deze te verwerken in een spreadsheet. Navigatie : 1 Gebruik de pijltjes om de verschillende submenu's en beschikbare les te doorlopen. 2 Druk op de knop SELECT om toegang te krijgen tot de submenu's of een le te kiezen. 3 Gebruik de knop MODULE om naar het vorige submenu terug te keren Een nieuwe conguratie importeren: Met deze functie kunt u een nieuwe conguratie downloaden (le « .gfc ») op de lader via de USB stick.

Op voorhand moet de gebruiker zich ervan verzekeren dat het « .gfc » le dat overeenkomt met de nieuwe conguratie wel aanwezig is op de USB stick. Dit le mag zich niet bevinden in een dossier of sub-dossier op de USB stick. 2 Sluit de USB stick aan op de lader. 3 Ga naar het submenu «Importeer CONFIG» Importeer CONFIG 4 Kies het te downloaden le Selecteer bestand cong.gfc 5 Bevestig het downloaden van het le Doorgaan?

6 De lader zal nu de nieuwe conguratie gaan downloaden. Downloaden Een conguratie exporteren naar een USB-stick: Met deze functie kunt u de huidige conguratie van de lader (le « .gfc ») opslaan op de USB stick. 1 Sluit de USB stick aan op de lader. 2 Ga naar het submenu «Exporteer CONFIG» Exporteer CONFIG 3 Bevestig het opslaan van de conguratie. Doorgaan?

De lader zal nu z'n huidige conguratie gaan opslaan op de USB-stick (le « Cong_le.gfc »). Downloaden De voorgaande conguratie herstellen : Met deze functie kan de voorlaatste conguratie van de lader hersteld worden, in geval van een probleem of fout met de laatst gedownloade conguratie. 1 Ga naar het submenu «Herstel CONFIG» Herstel CONFIG71 GYSFLASH 51.12 CNT FV / 101.12 CNT / 103.12 CNT / 121.12 CNT FV /

2 Bevestig het herstel van de conguratie. Doorgaan?

3 De lader zal nu de voorlaatste conguratie van de lader herstellen. Downloaden Exporteren van oplaadgegevens naar USB-stick: Met deze functie kunt u de geschiedenis en de laadgegevens op de USB-stick ophalen, om ze te gebruiken in bijvoorbeeld een spreadsheet. 1 Ga naar het submenu «Exporteer GEGEVENS» Exporteer GEGEVENS 2 Bevestig het opslaan van de laadgegevens. Doorgaan?

3 De lader zal nu de laadgegevens op de USB-stick kopiëren in de vorm van les « .CSV ». Downloaden Persoonlijke conguratie Lijst van de beschikbare modules en proelen voor het personaliseren van de conguratie : LADEN Oplaadkeuze Laadproel Laadspanning Pb-LADEN normaal

2.40 V/cel Laadproel voor loodaccu's types Gel, MF, EFB, SLA....

Laadproel voor de meeste loodaccu's type AGM, inclusief START and STOP. Sommige AGM accu's vragen echter een oplaadprocedure met een zwakkere spanning (Normaal proel). Raadpleeg in geval van twijfel de handleiding van de accu. vloeibaar

2.45 V/cel Laadproel voor open loodaccu's type vloeibaar met dop.

Laadproel voor lood-accu's dat automatisch de laadstroom aanpast aan de afmeting van de accu. Voor een maximale optimalisatie van de laadprocedure wordt aanbevolen, indien mogelijk, de normale, de AGM of de vloeibare laadcurves te gebruiken boost

Laadproel met maximale stroom voor loodaccu. Met dit proel kan de accu ultrasnel geladen worden. Waarschuwing : Deze laadprocedure mag slechts af en toe gebruikt worden, om de levensduur van de accu niet onnodig te verkorten. recovery+

Laadproel geschikt voor het herstel van zwaar beschadigde lood-accu's. Het herstellen mag alleen plaatsvinden wanneer de accu zich buiten het voertuig bevindt, en op een goed geventileerde plek, om te voorkomen dat de boord-elektronica van het voertuig wordt beschadigd. Waarschuwing : De herstel-spanning kan oplopen tot 4.0 V/cel. Ca/Ca recov

V/cel Laadproel voor herstel van calciumbatterijen. De batterij moet buiten het voertuig wor- den gerecupereerd om beschadiging van de elektronica van het voertuig te voorkomen en in een goed geventileerde ruimte. Let op: De herstelspanning kan oplopen tot 2,75 V/cel. Li-LADEN LFP/LiFePO4

Laadproel voor Lithium accu's van het type LFP (Lithium Fer Phosphate) Li-ion std

Laadproel voor standaard Lithium-ion accu's op basis van Mangaan of Kobalt (NMC, LCO, LMO, MCO…) LFP cell+

Laadproel geschikt voor Lithium-ion type LFP (Lithium Fer Phosphate) cellen, met selec- tie van het aantal in serie op te laden cellen Li-ion cell+

Laadproel geschikt voor standaard Lithium-ion cellen op basis van Mangaan of Kobalt (NMC, LCO, LMO, MCO…) met selectie van het aantal in serie op te laden cellen. TRACTIE vloeibaar

2.42 V/cel Laadproel geschikt voor tractie-accu's type open lood-accu's voor heftrucks.

2.35 V/cel Laadproel voor tractie-accu's type gel voor heftrucks.

VOEDING SHOWROOM Garandeert het behoud van de laadstatus van de accu, en voorziet in de behoefte in energie tijdens het gebruik van elektrische accessoires van een demonstratie voertuig. DIAG+ Voorziet in de energiebehoeftes tijdens diagnose-fase van een voertuig.72 GYSFLASH 51.12 CNT FV / 101.12 CNT / 103.12 CNT / 121.12 CNT FV /

CHANGE BAT. Waarborgt het behoud van de elektrische voeding van een voertuig tijdens het vervangen van de accu, om zo het geheugen van de board-computers te behouden.Waarschuwing : De omgekeerde polariteit tijdens het gebruik kan schadelijk zijn voor de lader en de voertuigelektronica. START PROGRAMMA Starthulp voor voertuigen met verbrandingsmotor. Hiermee kan de accu worden voorgeladen en kan de lader tijdens de startfase van de motor de maximale stroomsterkte sturen (de lader stopt automatisch na 30 minuten). POWER SUPPLY Maakt het mogelijk om de lader te gebruiken als een gestabiliseerde voedingsbron met hoog vermogen. De span-ning en de stroom kunnen volledig aangepast worden.Waarschuwing : De omgekeerde polariteit tijdens het gebruik kan schadelijk zijn voor de lader en de voertuigelektronica. Li-SUPPLY/LFP Module geschikt voor het voeden van lithium-ion cellen type LFP (Lithium Fer Phosphate) met keuze van het aantal cellen in serie, bijstellen van de spanning en de stroom. Li-SUPPLY/Li-ion Module geschikt voor het voeden van standaard Lithium-ion cellen op basis van Mangaan of Kobalt (NMC, LCO, LMO, MCO…) met keuze-mogelijkheid van het aantal cellen in serie, aanpassen van de spanning en de stroom. DIVERSEN MODULE TESTER Hiermee kunt u de staat van de accu controleren, en het starten van het voertuig en de werking van de dynamo evalueren. GYS heeft voorgedenieerde conguraties, aangepast aan iedere toepassing. Deze conguraties zijn beschikbaar op de productpagina van de GYS-website: Conguratiebestand(gys.fr) ToepassingenLADEN VOEDINGDIVER- SEN Pb-LADEN Li-LADEN TRACTIESHOWROOMDIAG+CHANGE BAT.START PROGRAMMAPOWER SUPPLYLi-SUPPLY/LFPLi-SUPPLY/Li-ionMODULE TESTERnormaal AGM vloeibaar Easy BoostRecovery+Ca / Ca recovLFP/LiFePO4Li-ion stdLFP cell+Li-ion cell+vloeibaar gel 1_gys_original.gfc Oorspronkelijke conguratie van de lader2_car_extended.gfc Uitgebreidere functies voor de garage-houder3_showroom_only.gfcEenvoudige versie voor autodealers en demonstratie-voertuigen4_pro_lithium.gfc Verkooppunt lithium-accu5_traction.gfc Heftruck, elektrische pallet-truck, stapelaar....6_full_version.gfc Complete versie AANSLUITMOGELIJKHEDEN MODULES Uw GYSFLASH is uitgerust met een aansluiting type DB9, waarmee u verschillende extra modules kunt aansluiten, zoals een printer module, Ethernet en overige modules, om zo uw lader nog veelzijdiger te maken.

Error code Betekenis Oplossingen Err01: Int_1 - Err02: Int_2Err23: Int_3 - Err24: Int_4Elektronisch probleem Lader defect"Neem contact op met de verkoper 2 Err03: Fuse_NOK Uitgangszekering defect Laat de zekering vervangen door een bevoegd persoon 3 Err04: T>Tmax Abnormale oververhitting Neem contact op met de verkoper 4 Err05: (+) (-) Ompoling van de klemmenKoppel de rode klem op (+) en de zwarte klem op (-) van de accu.5 Err06: U>__VOverspanning gedetecteerd op de klemmenOntkoppel de klemmen 6 Err07: No_bat Accu niet aangesloten Controleer of de accu correct is aangesloten op de lader 7 Err08: U<__V Spanning van de accu abnormaal zwakControleer of de gekozen module geschikt is voor de spanning van de accu (bijvoorbeeld : accu 6 V op module 24 V)Ga over tot het laden van de accu via de module LADENAccu moet vervangen worden8 Err09: U>__V Spanning van de accu abnormaal hoogControleer of de gekozen module geschikt is voor de spanning van de accu (bijvoorbeeld : accu 24 V op module 12 V)9 Err10: U>2.0VKortsluiting gedetecteerd tijdens het ladenControleer de montage73 GYSFLASH 51.12 CNT FV / 101.12 CNT / 103.12 CNT / 121.12 CNT FV /

10 Err11: Time_OutOverschrijding van de tijdslimietAanwezigheid van een stroomverbruiker op de accu die het laden stoort.Het laden duurt abnormaal lang Accu moet vervangen worden11 Err12: Q>___AhInschakeling van de beveiliging tegen overladenAanwezigheid van een stroomverbruiker op de accu die het laden stoort.Accu moet vervangen worden12 Err13: U<__VSpanning van de accu is abnormaal zwak tijdens de controle van het ladenAccu moet vervangen worden13 Err14: Bat_UVPSpanning van de accu is abnormaal zwak tijdens de UVP Wake upAanwezigheid van kortsluiting, controleer de aansluitingenAccu moet vervangen worden14 Err15: U<__V Accu te zwakControleer of de gekozen module geschikt is voor de spanning van de accu (bijvoorbeeld : accu 24 V op module 12 V)Accu moet vervangen worden15 Err16: Bat_NOK Accu defect Accu moet vervangen worden16 Err17: Recov_NOK Herstel van de accu mislukt Accu moet vervangen worden17 Err18: U>0VAanwezigheid van spanning op de klemmen tijdens het kalibreren van de kabelsControleer de montage18 Err19: Cable_NOK Kalibratie van de kabels misluktLaadkabels moeten vervangen wordenSlechte verbinding, controleer de aansluitingen19 Err20: U<__VIn werking-stelling van de beveiliging tegen abnormale onderspanningAanwezigheid van kortsluiting, controleer de aansluitingen20 Err21: U<__V of Err22: U<__VSpanning van de accu abnormaal zwak tijdens het druppelladenAccu moet vervangen wordenAanwezigheid van een stroomverbruiker op de accu

Geen USB-stick gedetecteerd Controleer of de USB-stick correct in de lader is aangebracht

Er is geen conguratiebestand (.gfc) aanwezig op deze stick.Controleer of uw bestanden wel aanwezig zijn op root-directory van de USB-stick. Deze bestanden mogen zich niet in een map of in een submap bevinden.23 Bestand is beschadigdHet bestand dat u wilt downloaden is beschadigd. Verwijder het bestand en installeer het opnieuw op de stick.24 Err27: Cable_NOKMulti-laad modus :Parallelle laadkabels falenLaadkabels moeten worden vervangen.Slechte verbinding, controleer montage (PHM).Om terug te schakelen naar de werking met één lader, selecteert u OFF voor de functie Multi-Charger.25 Err28: COM_NOKMulti-laad modus :Communicatiestoring tussen ladersGeen communicatie, controleer SHM-assemblage en SLAVE X laderconguratie.Om terug te schakelen naar de werking met één lader, selecteert u OFF voor de functie Multi-Charger. GARANTIE De garantie dekt alle gebreken en fabricagefouten gedurende twee jaar vanaf de aankoopdatum (onderdelen en arbeidsloon). De garantie dekt niet :

• Alle overige schade als gevolg van vervoer.

• De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : kabels, klemmen, enz.).

• Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).

• Gebreken ten gevolge van de gebruiksomgeving (vervuiling, roest, stof). In geval van storing moet het apparaat teruggestuurd worden naar uw distributeur, samen met: - Een gedateerd aankoopbewijs (betaalbewijs, factuur ...). - Een beschrijving van de storing.74 GYSFLASH 51.12 CNT FV / 101.12 CNT / 103.12 CNT / 121.12 CNT FV /
