MANUALE UTENTE Gysflash 103.12 CNT GYS

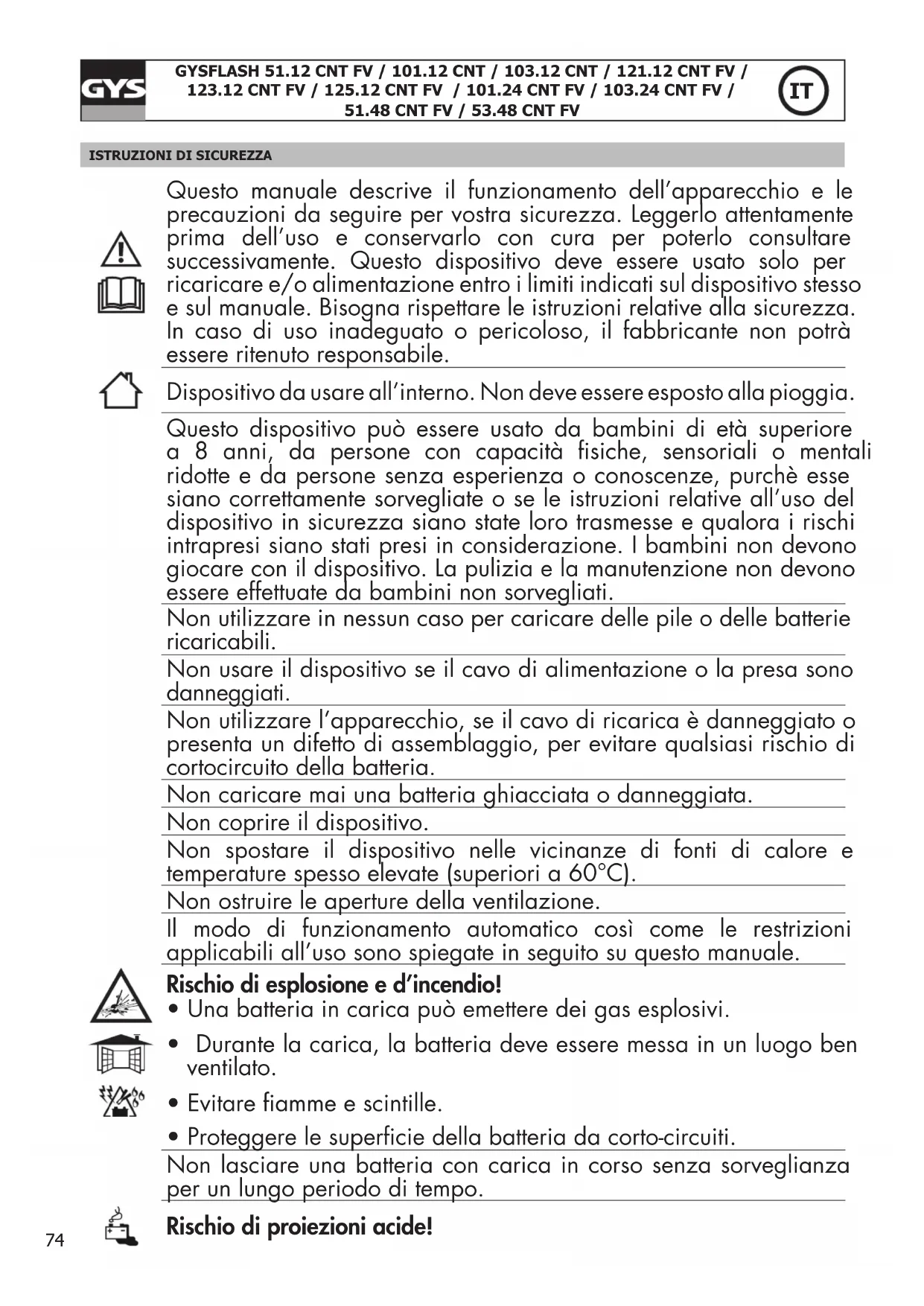

Questo manuale descrive il funzionamento dell’apparecchio e le precauzioni da seguire per vostra sicurezza. Leggerlo attentamente prima dell’uso e conservarlo con cura per poterlo consultare successivamente. Questo dispositivo deve essere usato solo per ricaricare e/o alimentazione entro i limiti indicati sul dispositivo stesso e sul manuale. Bisogna rispettare le istruzioni relative alla sicurezza. In caso di uso inadeguato o pericoloso, il fabbricante non potrà essere ritenuto responsabile. Dispositivo da usare all’interno. Non deve essere esposto alla pioggia. Questo dispositivo può essere usato da bambini di età superiore a 8 anni, da persone con capacità siche, sensoriali o mentali ridotte e da persone senza esperienza o conoscenze, purchè esse siano correttamente sorvegliate o se le istruzioni relative all’uso del dispositivo in sicurezza siano state loro trasmesse e qualora i rischi intrapresi siano stati presi in considerazione. I bambini non devono giocare con il dispositivo. La pulizia e la manutenzione non devono essere effettuate da bambini non sorvegliati. Non utilizzare in nessun caso per caricare delle pile o delle batterie ricaricabili. Non usare il dispositivo se il cavo di alimentazione o la presa sono danneggiati. Non utilizzare l’apparecchio, se il cavo di ricarica è danneggiato o presenta un difetto di assemblaggio, per evitare qualsiasi rischio di cortocircuito della batteria. Non caricare mai una batteria ghiacciata o danneggiata. Non coprire il dispositivo. Non spostare il dispositivo nelle vicinanze di fonti di calore e temperature spesso elevate (superiori a 60°C). Non ostruire le aperture della ventilazione. Il modo di funzionamento automatico così come le restrizioni applicabili all’uso sono spiegate in seguito su questo manuale. Rischio di esplosione e d’incendio!

• Una batteria in carica può emettere dei gas esplosivi.

• Durante la carica, la batteria deve essere messa in un luogo ben ventilato.

• Evitare amme e scintille.

• Proteggere le supercie della batteria da corto-circuiti. Non lasciare una batteria con carica in corso senza sorveglianza per un lungo periodo di tempo. Rischio di proiezioni acide!75 GYSFLASH 51.12 CNT FV / 101.12 CNT / 103.12 CNT / 121.12 CNT FV /

• Indossare occhiali e guanti di protezione

• In caso di contatto con gli occhi o con la pelle, sciacquare immediatamente con acqua e consultare un medico senza tardare. Connessione / Sconnessione:

• Scollegare l’alimentazione prima di collegare o scollegare le connessioni della batteria.

• Il terminale della batteria non collegato al telaio deve essere collegato per primo. L’altro collegamento deve essere effettuato sul telaio lontano dalla batteria, dalla canaletta del carburante e dal serbatoio. Il caricabatterie deve essere collegato alla rete elettrica.

• Dopo l’operazione di carica, scollegare il caricabatterie dalla rete, in seguito ritirare la connessione dal telaio e inne la connessione dalla batteria, nell’ordine indicato. Collegamento:

• Questo dispositivo deve essere collegato ad una presa di corrente con messa a terra.

• Il collegamento alla rete di alimentazione deve essere fatto in conformità con le regole d’installazione nazionali. Manutenzione:

• Se il cavo di alimentazione è danneggiato, esso deve essere sostituito da un cavo o da un insieme speciale disponibile presso il fabbricante o il suo servizio post-vendita.

• La manutenzione deve essere effettuata da una persona qualicata.

• Avvertenze ! Scollegare sempre la spina dalla presa elettrica prima di effettuare qualsiasi manipolazione sul dispositivo.

• Il dispositivo non ha bisogno di nessuna manutenzione particolare.

• Se il fusibile interno è fuso, esso deve essere sostituito dal fabbricante, dal suo servizio post-vendita o da persone di qualica simile per evitare pericoli.

• Non usare in nessun caso solventi o altri prodotti pulenti aggressivi. Regolamentazione:

• Apparecchio conforme alle direttive europee.

• La dichiarazione di conformità è disponibile sul nostro sito internet.

• Marchio di conformità EAC (Comunità Economica Eurasiatica)

• Materiale conforme alla esigenze britanniche. La dichiarazione di conformità britannica è disponibile sul nostro sito (vedere pagina di copertina).76 GYSFLASH 51.12 CNT FV / 101.12 CNT / 103.12 CNT / 121.12 CNT FV /

• Attrezzature conformi agli standard marocchini.

• La dichiarazione Cم (CMIM) di conformità è disponibile sul nostro sito (vedi scheda del prodotto) Smaltimento :

• Questo materiale è soggetto alla raccolta differenziata. Non deve essere smaltito con i riuti domestici. DESCRIZIONE GENERALE Il Vostro GYSFLASH è un caricabatterie professionale multifunzione con tecnologia Inverter. Concepito per sostenere le batterie dei veicoli in dimostrazione o in fase di diagnostica, garantisce ugualmente una qualità di carica ideale per la manutenzione dei modelli più evoluti. Questo caricabatterie supporta cavi di uscita no a 8 m. Il cambiamento dei cavi di carica necessità una ricalibrazione (cf. page 81) Questo dispositivo è considerato sso e non mobile.In origine il vostro GYSLFASH è spedito con una congurazione comprendente 4 modalità:
• Modalità carica : dedicata alla ricarica delle batterie d’avviamento al piombo (sigillate, liquido, AGM..) o Litio (LiFePO4).

• Modalità alimentazione | Diag+ : Supporta il fabbisogno energetico durante le fasi diagnostiche del veicolo.

• Modalità alimentazione | Showroom : Mantiene lo stato di carica della batteria e fornisce energia quando si utilizzano gli accessori elettrici di un veicolo dimostrativo.
• Modalità Test: permette di vericare lo stato della batteria, valutare l’avviamento del veicolo e il funzionamento dell’alternatore. Il Vostro GYSFLASH è INTELLIGENTE! Le funzionalità d’origine del vostro GYSFLASH possono essere ampliate aggiungendo modalità e proli di carica specici grazia alla sua connettività USB e alla congurazione personalizzata (vedi pag 84). Il tuo GYSFLASH ore anche la possibilità di recuperare i dati di diverse centinaia di cariche sulla tua chiavetta USB per analizzarli su un foglio di calcolo. Dei moduli aggiuntivi (es. stampante, connessione Ethernet..) possono comunque connettersi al caricabatterie grazie alla sua presa modulo dedicata.Funzione «Auto-Detect»:Il GYSFLASH è dotato di funzione «Auto-Detect» che permette di lanciare automaticamente una carica quando la batteria è collegata al caricabatterie. (Per attivare/disattivare questa funzione vedi pagina 81) AUTO-DETECT 12V U=12.3V Funzione «Auto-Restart»: La funzione «Auto-Restart» ore la possibilità di riavviare automaticamente il caricabatterie in caso di interruzione di corrente. (Per attivare/disattivare questa funzione vedere pagina 81)Funzione «Blocco»: E’ possibile di bloccare i pulsanti del vostro GYSFLASH quando esso viene utilizzato in luoghi aperti al pubblico o senza sorve- glianza. Per attivare/disattivare il blocco, mantenere e premuti per 3 secondi. AVVIAMENTO 1. Collegare il carica batterie alla presa di corrente.2. Posizionare l’interruttore situato dietro al caricabatterie, su «ON». 3. Selezionare la modalità desiderata (Carica-> Showroom->Diag + -> Tester). Per accedere al Menu Congurazione, premete 3 secondi sul pulsante . MODALITA’ CARICA
• Regolazione delle modalità: Premere 3 secondi sul pulsante SELECT per attivare la modica dei parametri della modalità. Pb-CARICA liquido 12V 50Ah

1- Tipo di carica2- Prolo di carica3- Tensione nominale della batteria4- Capacità nominale della batteria

Utilizzare le frecce per modicare il valore del parame- tro.

Tipo di carica PROFILO Tensione di carica Pb-CARICA normale

2.40 V/cella Batterie al piombo di tipi Gel, MF, EFB, SLA ...

AGM 2.45 V/cellaLa maggior parte delle batterie piombo-acido AGM include START e STOP. Tuttavia, alcune batterie AGM richiedono una carica di tensione inferiore (prolo nor-male). Controllare il manuale della batteria in caso di dubbio. liquido

2.45 V/cella Aprire le batterie al piombo del tipo liquido con tappo.

Easy 2.40 V/cellaProlo dedicato alle batterie al piombo che regola automaticamente la corrente in base alle dimensioni della batteria. Tuttavia, per ottimizzare al massimo la carica, è consigliabile, quando possibile, utiliz-zare il carico normale, l'AGM o le curve di carico del liquido. Li-CARICA LFP/LiFePO4

3.60 V/cella Batterie al litio fosfato di ferro.

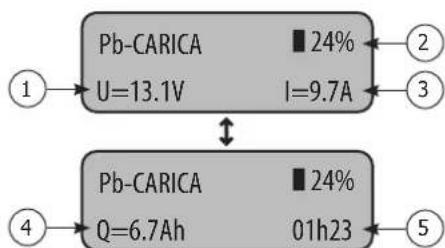

• Avviamento della carica:

1- Tensione della batteria2- Avanzamento del ciclo di carica3- Corrente emessa dal caricabatterie4- Ampere/ore inseriti5- Tempo trascorso Se la funzione AUTO-DETECT è attiva, la carica avvia auto- maticamente in 5 secondi in presenza di una batteria.

AUTO-DETECT 12VU=12.3V

Durante la carica, il vostro GYSFLASH indica la percentuale d’avanzamento del ciclo di carica e alternativamente la tensione, la corrente e gli ampère/ore e il tempo trascorso. 3 Premere sul pulsante START/STOP per fermare la carica. Precauzioni: Al momento di una ricarica su veicolo, è consigliato ridurre al minimo il consumo elettrico del veicolo spegnere le luci, spegnere l’accensione, chiudere le porte, ecc.) per non interrompere il processo di ricarica. Vericare il livello dell’elettrolito per le batterie aperte. Se necessario, riempire no a livello prima della carica.

• Curva di carica (Piombo):

Analisi Recupero Test Desolfatazione Carica Assorbimento Mantenimen-to di carica

Refresh(se l'opzione è attiva)10% 20% 80% 95% 100% Tappa 1 : Analisi Analisi dello stato della batteria (livello di carica, inversione di polarità, batteria sbagliata collegata…) Tappa 6 : Assorbimento Carica a tensione costante per portare il livello di carica al 100%. Tappa 2 : Recupero Algoritmo di ricupero degli elementi danneggiati in seguito ad una scarica profonda. Tappa 7 : Refresh (solo per il prolo liquido) Il caricabatteria fornirà una corrente supplementare per creare del gas che permetterà di mescolare l’elettrolito e ricondizionare le cellule della batteria. Durante questa fase, la batteria può perdere un po’ d’acqua. Tappa 3 : Test Test di batteria solfatata. Tappa 4 : Desolfatazione Algoritmo di desolfatazione della batteria Tappa 8 : Mantenimento di carica Mantiene il livello di carica della batteria al massimo. Tappa 5 : Carica Carica rapida a corrente massima che permette di raggiungere l’80% del livello di carica.78 GYSFLASH 51.12 CNT FV / 101.12 CNT / 103.12 CNT / 121.12 CNT FV /

Curva di carica Litio LFP:

AssorbimentoMantenimento della carica

Equalizing Battery System 2% 85% 95% 99% 100%Tappa 1 : AnalisiAnalisi dello stato della batteria (livello di carica, inversione di polarità, batteria sbagliata collegata…)Tappa 6 : TestTest di conservazione della carica.Tappa 2 : UVP Wake upRiattiva le batterie in protezione UVP (Under Voltage Protec-tion)Tappa 7 : ComplementoCarica a corrente ridotta che permette di raggiungere il 100% del livello di carica.Tappa 3 : RecuperoAlgoritmo di recupero a seguito di una scarica profonda.Tappa 8 : Pareggiamento / bilanciamento Bilanciamento delle cellule della batteria.Tappa 4 : CaricaCarica rapida a corrente massima che permette di raggiongere il 90% del livello di carica.Tappa 9 : Mantenimento della caricaMantenimento del livello della carica della batteria al suo mas-simo.Tappa 5 : AssorbimentoCarica a tensione costante per portare il livello di carica al 95%.

MODALITA’ ALIMENTAZIONE: SHOWROOM/DIAG+

• Regolazione delle modalità : Premere 3 secondi sul pulsante SELECT per attivare la modica dei parametri della modalità. SHOWROOM U:13.5V 12V I:50A

1- Nome della modalità2- Tensione da regolare3- Tensione nominale4- Corrente massima

Utilizzare le frecce per modicare il valore del parame- tro.

Premere sul pulsante SELECT per validare il valore e passare al parametro seguente. Limitazione della potenza: Se il simbolo «*» appare accanto al parametro Current (es. «I: 50A *»), signica che il caricabat- terie non può fornire questa corrente alla tensione impostata sul display. Perché a questa tensione, il caricatore sarà alla massima potenza. Tuttavia, questa corrente può essere erogata per tensioni più basse a seconda del limite di potenza del caricabatterie.

• Avviamento della carica : Per avviare questa modalità, premere sul pulsante START/STOP. SHOWROOM U:13.7V 12V I:9.7A

1- Tensione della batteria2- Corrente fornita dal caricabatterieSe la funzione AUTO-DETECT è attiva, la carica avvia auto-maticamente in 5 secondi in presenza di una batteria.AUTO-DETECT 12VU=12.3V Durante la modalità, il vostro GYSFLASH indica la tensione della batteria e la corrente fornita dal caricabatterie.3 Premere sul pulsante START/STOP per arrestare la modalità.79 GYSFLASH 51.12 CNT FV / 101.12 CNT / 103.12 CNT / 121.12 CNT FV /

Precauzioni: All’avviamento della modalità, una corrente visualizzata superiore a 10A signica che la vostra batteria è scarica. Il GYSFLASH rilas- cerà una corrente di ricarica. Vericare che non ci siano consumatori di elettricità sul veicolo. Aspettare che l’intensità passi sotto i 10 A per lanciare qualsiasi azione sul veicolo (utilizzo di accessori elettrici del veicolo, diagnostica ecc). Funzionalità delle modalità alimentazione: Modalità Funzione « senza batterie» Funzione «Carica integrata» Protezione sotto-tensone anormale Regolazione della tensione da regolare SHOWROOM

• Funzione « senza batteria» (non raccomandata): Questa funzione permette di utilizzare la modalità alimentazione SHOWROOM in assenza di batteria. Per questo, premere per 3 secondi sul pulsante START/STOP. L’indicazione «Modalità senza batteria» si visualizza per 3 secondi prima di forzare l’alimentazione. SHOWROOM 12Vmodalita senza batt. E’ fortemente sconsigliato utilizzare la funzione «senza batteria» se una batteri è presente. Questa funzione disattiva la funzione «Carica integrata» nonchè certe protezioni come la protezione di sotto tensione anormale o la rilevazione di uno scollegamento. In questa congurazione, un inversione di polarità può essere nefasto per l’elettronica del veicolo.

• Funzione «Carica integrata»: La modalità SHOWROOM (disattivata «senza batteria») incorpora un algoritmo di carica automatico adatto a tutti i tipi di batterie (al piombo e al litio), per garantire un livello di carica ottimale per i veicoli dimostrativi. Questa funzione è perfettamente compati- bile con la presenza di consumatori sulla batteria.

Analisi Carica Complemento Equalizzazione / bilanciamento Modalità risparmio energia Assorbimento Tappa 1 : Analisi Analisi dello stato della batteria (livello di carica, inversione polarità, batteria scarica collegata, ecc.). Tappa 4 : Complemento Aumento graduale della tensione no a U2 (es. 14,4 V in ). Durata massima 2h. Tappa 2 : Carica Carica rapida alla massima corrente no a raggiungere U1 (es: 13.8 V in ) Tappa 5 : Equalizzazione / bilanciamento Mantenimento della tensione U2 (ad es. 14.4V a ). Durata massima 2h. Tappa 3 : Assorbimento Carico di tensione costante U1 (ad es. 13,8 V a ). Durata massima 1h. Tappa 6 : Modalità risparmio energia Applicazione della tensione da regolare.

• Protezione da sottotensione anormale: Questa protezione impedisce il rischio di cortocircuito o batteria troppo danneggiati. Il caricatore si fermerà automaticamente se la tensione è anormalmente bassa per più di 10 minuti.80 GYSFLASH 51.12 CNT FV / 101.12 CNT / 103.12 CNT / 121.12 CNT FV /

MODALITÀ TESTER Navigazione generale: 1 Utilizzare le frecce per selezionare il test da eseguire MODALITA TEST Test di tensione 2 Premere il pulsante START / STOP per avviare il test

• Tensione del test: Questa modalità consente di visualizzare la tensione attraverso i morsetti di ricarica e quindi utiliz- zare il GYSFLASH come voltmetro per misurare la tensione della batteria. Test di tensione U=12.1V

• Test di avvio: Questa modalità ha lo scopo di valutare lo stato del sistema di avviamento di un veicolo (starter + batteria) all’avvio del motore. Questo test deve essere fatto batteria collegata al veicolo.

Utilizzare le frecce per selezionare la tensione nominale della batteria del veicolo Test di avvio 12V 2 Premere il tasto SELECT per confermare 3 Collegare i morsetti alla batteria del veicolo 4 Avviare il motore ruotando la chiave di accensione

Il caricatore rileva automaticamente il tentativo di avviamento del motore e esegue un algo- ritmo di calcolo per determinare lo stato del sistema di avvio Risultato del test: il caricabatterie indica il valore minimo della tensione della batteria percepita durante la fase di avviamento del motore, nonché lo stato del sistema di avviamento sotto forma di un misuratore. Test di avvio Umin=8.6V

• Test dell’alternatore: Il caricabatterie indica il valore della tensione fornita dall’alternatore, e anche lo stato dell’alternatore come un manometro.

Utilizzare le frecce per selezionare la tensione nominale della batteria del veicolo Test alternatore 12V 2 Premere il tasto SELECT per confermare Risultato del test: Il caricabatterie indica il valore della tensione fornita dall’alternatore, nonché lo stato dell’alternatore sotto forma di indicatore. Test alternatore U=14.1V PROTEZIONI Questo dispositivo è protetto dai corto-circuiti e dalle inversioni di polarità. Dispone di un sistema che evita ogni scintilla durante il collegamento del caricabatterie alla batteria. Senza tensione sui morsetti, non rilascia nessuna corrente per ragioni di sicurezza. Questo carica batterie è protetto da errori di manipolazione grazie ad un fusibile interno. MENÙ CONFIGURAZIONE Navigazione: 1 Premere il pulsante MODE per 3 secondi per accedere al menu Setup 2 Usa le frecce per scorrere tra i diversi parametri81 GYSFLASH 51.12 CNT FV / 101.12 CNT / 103.12 CNT / 121.12 CNT FV /

3 Premere il tasto SELECT per selezionare il parametro o accedere al sottomenu.4 Quando un parametro lampeggia, utilizzare le frecce per modicarne il valore5 Confermare il valore del parametro premendo di nuovo SELEZIONALingue:Selezione della lingua del display. Suo :Abilitare (ON) o disabilitare (OFF) il suono dell’unità.Auto-Restart : Abilitare (ON) o disabilitare (OFF) la funzione AUTO-RESTART. Questa funzione riavvia automaticamente il caricabatterie in caso di interruzione di corrente.Auto-Detect : Attivazione (ON) o disattivazione (OFF) della funzione AUTO-DETECT. Questa funzione avvia automaticamente una carica quando una batteria è collegata al caricabatterie. Data :Impostazione della data e dell’ora.Cavi di calibrazione: Procedura per calibrare i cavi di ricarica del dispositivo in modo che il caricatore compensi in modo ottimale la caduta di tensione dovuta ai cavi. Si consiglia vivamente di eseguire questa procedura almeno una volta all’anno e ogni volta che i cavi di carico ven- gono sostituiti.Procedura di calibrazione:1 Premere SELEZIONA per accedere al sottomenu CAVI DI CALIBRAZIONE2 Mettere i morsetti in corto circuitoAssicurarsi che le parti metalliche delle ganasce a cui sono attaccati i cavi siano in contatto tra loro.

3 Premere START / STOP per iniziare la calibrazione : La calibratura è stata eettuata correttamente.Err19: Cable_NOK : si è vericato un problema durante la calibrazione dei cavi. Vericare che i cavi siano in buone condizioni e cortocircuitati correttamente e ripetere l’operazione. Connettività USB:Sottomenu per accedere alle funzioni USB.Modo Multi-Caricabatterie:Una funzione che permette di mettere in parallelo più caricatori per moltiplicare la potenza. Fare riferimento al manuale SHM - Smart Hub Module (025981) per maggiori dettagli.Per funzionare normalmente con un solo caricatore, questa funzione deve essere impostata su OFF.82 GYSFLASH 51.12 CNT FV / 101.12 CNT / 103.12 CNT / 121.12 CNT FV /

CONNETTIVITÀ USB Il tuo GYSFLASH è dotato di connettività USB che estende le sue funzionalità creando congurazioni di computer personalizzate che possono quindi essere scaricate sul dispositivo tramite una semplice chiave USB. La congurazione personalizzata consente di aggiungere, eliminare o modicare le modalità e caricare i proli, in modo che il caricabatterie soddis al meglio le tue esigenze. La connettività USB ti dà anche la possibilità di recuperare la cronologia e i dati di oltre 100 unità ash USB e di eseguirli su un foglio di calcolo. Navigazione: 1 Utilizzare le frecce per scorrere tra i diversi sottomenu o le disponibili 2 Premere il pulsante SELEZIONA per accedere al sottomenu o selezionare un le. 3 Utilizzare il pulsante MODE per tornare al sottomenu precedente Importare una nuova congurazione: Questa funzione consente di scaricare una nuova congurazione (le «.gfc») nel caricatore tramite la chiave USB.

Innanzitutto, assicurati che il le «.gfc» corrispondente alla nuova congurazione sia presente sulla chiave USB. Questo le non deve essere posizionato in una cartella o sottocartella della chiave USB. 2 Collegare la chiave USB al caricabatterie. 3 Entra nel sottomenu "Importare CONFIG" Importare CONFIG 4 Seleziona il le da scaricare Seleziona il le cong.gfc 5 Conferma il download del le Continuare?

6 Il caricatore scaricherà quindi la nuova congurazione. Scaricamento Esportare una congurazione su una chiavetta USB: Questa funzione consente di salvare la congurazione corrente del caricatore (le «.gfc») sulla chiave USB. 1 Collegare la chiave USB al caricabatterie. 2 Entra nel sottomenu "Exportare CONFIG" Exportare CONFIG 3 Conferma il backup della congurazione. Continuare?

Il caricatore salverà la sua congurazione attuale sulla chiave USB (le "Cong_le.gfc"). Scaricamento Ripristina la congurazione precedente: Questa funzione consente di ripristinare la congurazione dell’ultimo caricatore in caso di problemi o errori con l’ultima congura- zione scaricata. 1 Inserire il sottomenu "Ripristinare CONFIG" Ripristinare CONFIG83 GYSFLASH 51.12 CNT FV / 101.12 CNT / 103.12 CNT / 121.12 CNT FV /

2 Conferma il ripristino della congurazione. Continuare?

3 Il caricatore ripristinerà quindi la penultima congurazione del caricabatterie. Scaricamento Esportazione dei dati di ricarica su chiavetta USB : Questa funzione consente di recuperare la cronologia e i dati degli addebiti sulla chiave USB, in modo da poterli sfruttare su un foglio di calcolo o altro. 1 Entra nel sottomenu «Exportare dati» Exportare DATI 2 Conferma la registrazione dei dati di caricamento. Continuare?

3 Il caricabatterie copia quindi i dati di caricamento sull'unità USB come le "CSV" Scaricamento Congurazione personalizzata Elenco delle modalità e dei proli disponibili per la personalizzazione: MODALITA’ CARICA Tipologie di carica Proli di carica Tensione di carica Pb-CARICA normale

2.40 V/cella Prolo di carica per Gel, MF, EFB, SLA ...

Prolo di carica per la maggior parte delle batterie piombo-acido AGM incluso START e STOP. Tuttavia, alcune batterie AGM richiedono una carica di tensione inferiore (prolo normale). Controllare il manuale della batteria in caso di dubbio. liquido

2.45 V/cella Prolo di carica per batterie al piombo aperte di tipo liquido con tappo.

Prolo di ricarica dedicato alle batterie al piombo che regola automaticamente la corrente in base alle dimensioni della batteria. Tuttavia, per ottimizzare al massimo il carico, si consiglia, ove possibile, di utilizzare le normali curve di carico AGM o liquido boost

Prolo di carica a corrente massima per batterie al piombo-acido. Questo prolo consente una ricarica ultraveloce. Attenzione: questo tipo di carica deve essere eettuato occasionalmente per non ridurre la durata della batteria. recovery+

Prolo di carica per il recupero di batterie al piombo fortemente danneggiate. Il recupero deve essere fatto imperativamente al di fuori della batteria del veicolo per non danneggiare l’elettronica del veicolo e in un luogo ben ventilato. Attenzione: tensione di recupero no a 4,0 V / cella. Ca/Ca recov

V/cella Prolo di carica per il recupero della batteria di calcio. La batteria deve essere recuperata fuori dal veicolo per evitare di danneggiare l’elettronica del veicolo e in una zona ben ventilata. Attenzione: la tensione di recupero può arrivare no a 2,75 V/cella. Li-CARICA LFP/LiFePO4

Prolo di ricarica per batterie standard agli ioni di litio a base di manganese o cobalto (NMC, LCO, LMO, MCO ...) LFP cell+

Prolo di carica a celle al litio tipo LFP (Lithium Iron Phosphate) con selezione del numero di celle in serie da caricare. Li-ion cell+

Prolo di carico dedicato alle celle standard agli ioni di litio a base di manganese o cobalto (NMC, LCO, LMO, MCO ...) con selezione del numero di celle in serie da caricare. TRAZIONE liquido

Prolo di carica dedicato alle batterie di trazione del tipo a piombo aperto per carrelli eleva- tori. gel

2.35 V/cella prolo di carica dedicato alle batterie di trazione del gel del carrello elevatore.84

MODALITA’ ALIMENTAZIONE SHOWROOM Garantisce la conservazione dello stato di carica della batteria e supporta l'energia quando si utilizzano gli acces- sori elettrici di un veicolo dimostrativo. DIAG+ Supporta il fabbisogno energetico durante le fasi diagnostiche del veicolo. CAMBIO BATTERIA Mantiene l'alimentazione del veicolo durante la sostituzione della batteria, al ne di preservare la memoria dei computer del veicolo. Attenzione: l’inversione di polarità durante l’uso può essere dannosa per il caricabatterie e l’elettro- nica del veicolo. MODALITA STARTER Aiuto all’avviamento dei veicoli a combustione. Consente alla batteria di essere precaricata e al caricabatterie di inviare la corrente massima durante la fase di avviamento del motore (il caricabatterie si ferma automaticamente dopo 30 minuti). POWER SUPPLY Consente di utilizzare il caricabatterie come un alimentatore stabilizzato regolabile ad alta potenza. La tensione da regolare e la limitazione di corrente sono completamente regolabili. Attenzione: l’inversione di polarità durante l’uso può essere dannosa per il caricabatterie e l’elettro- nica del veicolo. Li-SUPPLY/LFP Modalità per la fornitura di celle agli ioni di litio del tipo LFP (Lithium Iron Phosphate) con selezione del numero di celle in serie, regolazione della tensione e corrente da applicare. Li-SUPPLY/Li-ion Modalità destinata all'alimentazione di celle standard agli ioni di litio a base di manganese o cobalto (NMC, LCO, LMO, MCO ...) con selezione del numero di celle in serie, regolazione della tensione e corrente da applicare. VARIE MODALITA TEST Consente di controllare lo stato della batteria, valutare l’avviamento del veicolo e il funzionamento dell’alternatore GYS ore congurazioni predenite adattate a ciascuna applicazione. Queste congurazioni sono disponibili sulla pagina prodotto del sito web di GYS : File di congurazione(gys.fr) ApplicazioniMODALITA’ CARICA MODALITA’ ALIMENTAZIONE VARIEPb-CARICA Li-CARICA TRAZIONESHOWROOMDIAG+Cambio batteriaMODALITA STARTERPOWER SUPPLYLi-SUPPLY/LFPLi-SUPPLY/Li-ionMODALITÀ TESTnormale AGM liquido Easy BoostRecovery+Ca / Ca recovLFP/LiFePO4Li-ion stdLFP cell+Li-ion cell+liquido GEL 1_gys_original.gfc Congurazione iniziale del caricatore2_car_extended.gfc Funzionalità estese per il meccanico del garage3_showroom_only.gfcVersione semplicata per veicoli in concessione e dimostrativi4_pro_lithium.gfc Batteria al litio professionale5_traction.gfc Carrello elevatore, transpallet elettrico, impilatore ...6_full_version.gfc Versione completa

MODULI DI CONNETTIVITÀ

Il tuo GYSFLASH è dotato di una presa di tipo DB9 che consente di collegare diversi moduli aggiuntivi proposti da GYS come un modulo stampante, Ethernet o altri per estendere ulteriormente le possibilità del tuo caricabatterie.

ELENCO DEI CODICI DI ERRORE

Codice errore Signicato Rimedi Err01: Int_1 - Err02: Int_2Err23: Int_3 - Err24: Int_4Problema elettronico Caricabatterie difettosoContattare il distributore. 2 Err03: Fuse_NOK Fusibile d'uscita HS Far sostituire il fusibile da una persona qualicata 3 Err04: T>__°C Surriscaldamento anomalo Contattare il distributore. 4 Err05: (+)(-) Inversione di polarità sui morsettiCollegare il morsetto rosso sul (+) e il morsetto nero sul (-) della batteria.5 Err06: U>__VRilevamento di sovratensione ai mor-setti della pinzaScollegare le pinze6 Err07: No_bat Batteria non collegataControllare che la batteria sia correttamente collegata al carica-batterie7 Err08: U<__VTensione della batteria eccessivamente bassaVericare che la modalità selezionata sia compatibile con la ten-sione della batteria (es. : Batteria da 6 V in modalità 24 V)Caricare la batteria tramite la modalità CHARGEBatteria da sostituire.85 GYSFLASH 51.12 CNT FV / 101.12 CNT / 103.12 CNT / 121.12 CNT FV /

8 Err09: U>__VTensione della batteria eccessivamente alta Vericare che la modalità selezionata sia compatibile con la ten-sione della batteria (es. : Batteria da 24 V in modalità 12 V)9 Err10: U>2.0V Cortocircuito rilevato durante la ricarica Controllare il montaggio10 Err11: Time_OutAttivazione del limite di tempo Presenza di un consumatore sulla batteria che disturba la caricaCarica eccessivamente lunga Batteria da sostituire.11 Err12: Q>___AhAttivazione della protezione da sovrac-caricoPresenza di un consumatore sulla batteria che disturba la caricaBatteria da sostituire.12 Err13: U<__VTensione della batteria eccessivamente bassa durante la verica della caricaBatteria da sostituire.13 Err14: Bat_UVPVoltaggio della batteria eccessivamente basso durante l'accensione UVPPresenza di un cortocircuito, controllare il gruppoBatteria da sostituire.14 Err15: U<__V Batteria troppo deboleVericare che la modalità selezionata sia compatibile con la ten-sione della batteria (es. : Batteria da 24 V in modalità 12 V)Batteria da sostituire.15 Err16: Bat_NOK Batteria HS Batteria da sostituire.16 Err17: Recov_NOK Impossibile recuperare la batteria Batteria da sostituire.17 Err18: U>0VPresenza di una tensione tra i morsetti durante la calibrazione del cavoControllare il montaggio18 Err19: Cable_NOK Calibrazione dei cavi non riuscitaCavi di ricarica da sostituireCattiva connessione, controllare l'assemblea19 Err20: U<__VAttivazione della protezione da sotto-tensione anormalePresenza di un cortocircuito, controllare il gruppo20 Err21: U<__V o Err22: U<__VTensione della batteria eccessivamente bassa durante la manutenzioneBatteria da sostituire.Presenza di un consumatore sulla batteria

Chiave non rilevataVericare che la chiave USB sia correttamente collegata al carica-batterie

Nessun le di congurazione (.gfc) è presente sulla chiaveVerica che i tuoi le siano presenti nella radice della chiave USB. Non metterli in una cartella o sottocartella.23 File danneggiatoIl le che vuoi scaricare è corrotto. Elimina e reinstalla il le sulla chiave.24 Err27: Cable_NOKModalità multi-caricatore:I cavi di ricarica paralleli non funzio- nano Cavi di carico da sostituire.Connessione scarsa, controllare il gruppo (PHM).Per tornare al funzionamento del caricatore singolo, Selezionare OFF per la funzione Multi-Charger.25 Err28: COM_NOKModalità multi-caricatore:Errore di comunicazione tra i carica-batterieNessuna comunicazione, controllare il gruppo SHM e la congu-razione del caricatore SLAVE X.Per tornare al funzionamento con un solo caricatore, selezionare OFF per la funzione Multi-Charger. GARANZIA La garanzia copre qualsiasi difetto di fabbricazione per 2 anni, a partire dalla data d’acquisto (pezzi e mano d’opera). La garanzia non copre:

• Danni dovuti al trasporto.

• La normale usura dei pezzi (Es. : cavi, morsetti, ecc.).

• Gli incidenti causati da uso improprio (errore di alimentazione, cadute, smontaggio).

• I guasti legati all’ambiente (inquinamento, ruggine, polvere). In caso di guasto, rinviare il dispositivo al distributore, allegando: - la prova d’acquisto con data (scontrino, fattura...) - una nota esplicativa del guasto.86 GYSFLASH 51.12 CNT FV / 101.12 CNT / 103.12 CNT / 121.12 CNT FV /
