Gysflash 20.1224 PL - Batterijlader GYS - Gratis gebruiksaanwijzing en handleiding

Producttype	Intelligente acculader
Merk	GYS
Model	Gysflash 20.1224 PL
Ingangsspanning	220-240 V AC, 50-60 Hz
Uitgangsspanning	12 V of 24 V (afhankelijk van modus)
Maximale laadstroom	20 A (12V), 15 A (24V)
Compatibele accutypen	Lood (Gel, AGM, vloeistof) en Lithium LFP (LiFePO4)
Accucapaciteit lood 12V	15 tot 300 Ah
Accucapaciteit lood 24V	15 tot 240 Ah
Accucapaciteit lithium 12V	7 tot 300 Ah
Accucapaciteit lithium 24V	7 tot 240 Ah
Laadmodi	Lood 12V/24V (7 stappen), Lithium 12V/24V (8 stappen)
Speciale functies	Kabelkalibratie, UVP wake-up, thermische compensatie
Beveiligingen	Omgekeerde polariteit, kortsluiting, vonkvrij, oververhitting
Indicatoren	LED's OK (groen) en fout (rood)
Elektrische klasse	Klasse I (stekker met aarding)
Normen	CE, EAC, UKCA, CMIM (Marokko)
Omgevingstemperatuur	0 °C tot 50 °C (lood), >3 °C voor lithium
Onderhoud	Reinigen met een droge doek; geen oplosmiddelen gebruiken
Garantie	2 jaar (onderdelen en arbeid)

Veelgestelde vragen - Gysflash 20.1224 PL GYS

Welke accutypen kan ik laden met de Gysflash 20.1224 PL?

Deze lader is compatibel met lood-accu's (Gel, AGM, vloeistof) in 12V en 24V, en lithium LFP-accu's (LiFePO4) in 12V en 24V.

Hoe kalibreer ik de laadkabels?

Haal de lader van het net, maak de uiteinden van de kabels kortsluiting, sluit vervolgens de netstekker aan terwijl u beide knoppen ingedrukt houdt totdat de OK-LED brandt.

Wat te doen als de OK-LED knippert?

Een knipperende OK-LED kan duiden op omgekeerde polariteit, een te hoge accuspanning of kortgesloten klemmen. Controleer de aansluitingen.

Hoe wekt u een lithium-accu uit UVP-bescherming?

Zet de lader in de lithium-modus en druk vervolgens 10 seconden op de MODE-knop. De lader schakelt de UVP-bescherming uit en start het laden.

Wat is de procedure voor aansluiten en loskoppelen?

Sluit eerst de pool aan die niet aan het chassis is verbonden, daarna de andere op het chassis. Sluit vervolgens de lader aan op het net. Om los te koppelen, haal eerst de netstekker eruit, verwijder dan de aansluiting op het chassis, ten slotte die van de accu.

Kan de lader permanent aangesloten blijven?

Ja, zodra de accu is opgeladen, schakelt de lader over naar de onderhoudsmodus (float) en kan zonder risico onbeperkt aangesloten blijven.

Wat betekent het rode foutlampje?

Dit kan duiden op een thermische fout (temperatuur >50°C), een niet te herstellen accu, of een te lage temperatuur om een LFP-accu te laden. Controleer de omstandigheden.

Kan ik een bevroren accu laden?

Nee, laad nooit een bevroren of beschadigde accu, explosiegevaar.

Hoe reinig ik het apparaat?

Haal de lader van het net en reinig de oppervlakken met een droge doek. Gebruik geen oplosmiddelen of agressieve producten.

Wat is de typische laadtijd?

Bijvoorbeeld, een loodaccu van 60Ah wordt bij 20A van 0% naar 90% opgeladen in ongeveer 4 uur. De tijden variëren afhankelijk van de capaciteit en de geselecteerde stroom.

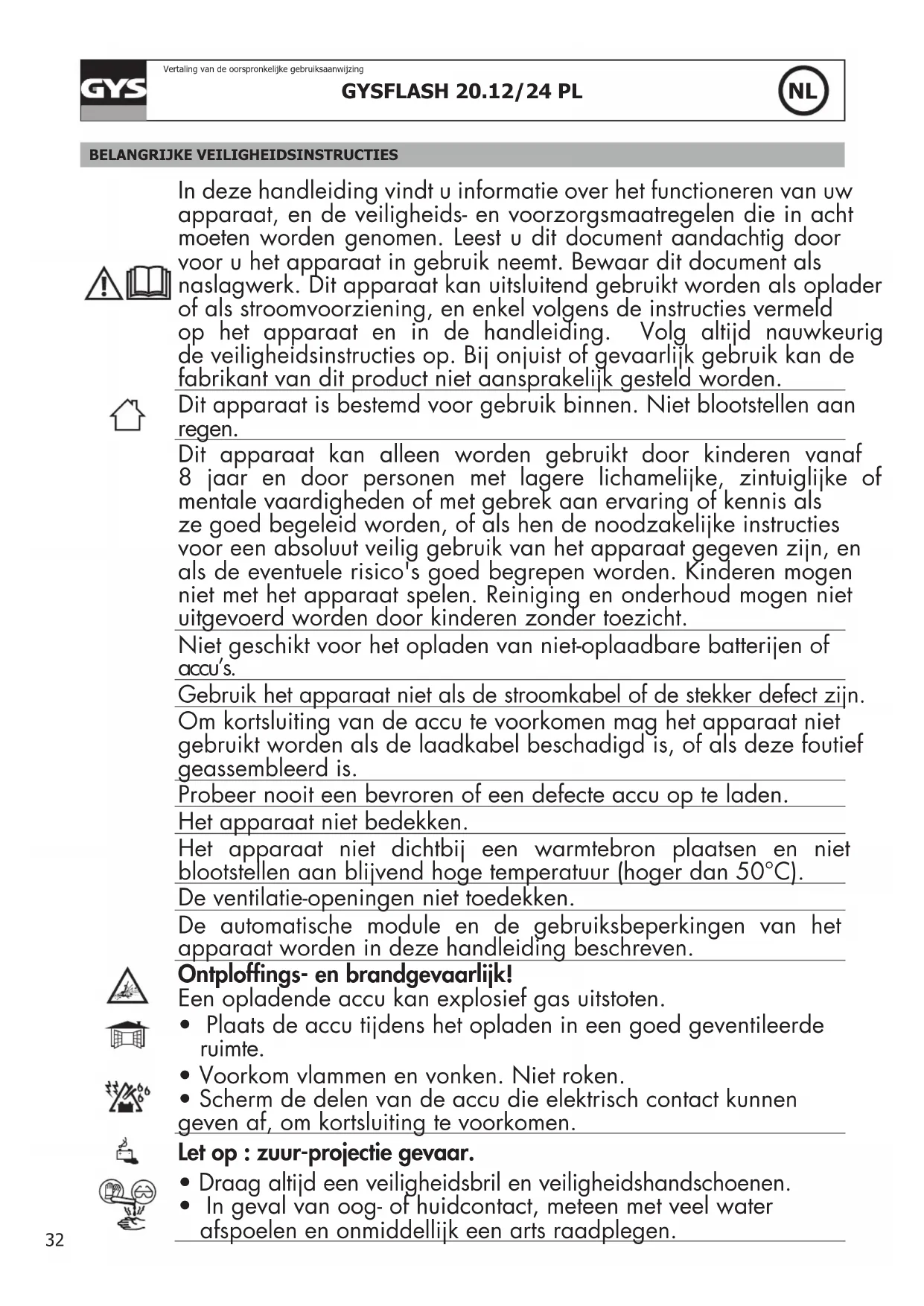

GEBRUIKSAANWIJZING Gysflash 20.1224 PL GYS

In deze handleiding vindt u informatie over het functioneren van uw apparaat, en de veiligheids- en voorzorgsmaatregelen die in acht moeten worden genomen. Leest u dit document aandachtig door voor u het apparaat in gebruik neemt. Bewaar dit document als naslagwerk. Dit apparaat kan uitsluitend gebruikt worden als oplader of als stroomvoorziening, en enkel volgens de instructies vermeld op het apparaat en in de handleiding. Volg altijd nauwkeurig de veiligheidsinstructies op. Bij onjuist of gevaarlijk gebruik kan de fabrikant van dit product Niet aansprakelijk gesteld worden.

Dit apparaat is bestemd voor gebruik binnen. Niet blootstellen aan regen.

Dit apparaat kan alleen worden gebruikt door kinderen vanaf 8aar en door personen met lagere lichamelijke, zintuiglijke of mentale vaardigheden of met gebrek aan ervaring of kennis als ze goed begeleid worden, of als hen deoodzakelijkke instructies voor een absolutveilig gebruik van het apparaat gegeven zich, en als de eventuele risico's goed begrepen worden. Kinderen mogen nicht met het apparaat spelen. Reiniging en onderhoudogen Niet uitgevoerd worden door kinderen zonder toezicht.

Niet geschikt voor het opladen van Niet-opplaadbare batterijen of accu's.

Gebruik het apparaat Niet als de stroomkabel of de stekker defect zijn. Om kortsluiting van de accu te voorkomen mag het apparaat Niet gebruikt worden als de laadkabel beschadigd is, of als deze fouitief geassembleerd is.

Probeer nooit een bevroren of een defecte accu op te laden.

Het apparaat nicht bedekken.

Het apparaat nicht dicht bij een warmtebron plaatsen en nicht bloootstellen aan blijvend hoge temperatuur (hoger dan 50^ ).

De ventilatie-openingen nicht toedekken.

De automatische module en de gebruiksbeperkingen van het apparaat worden in deze handleiding beschreiben.

Ontploffings- en brandgevaarlijk!

Een opladende accu kan explosief gas uitstoten.

• Plaats de accu tijdens het opladen in een goed geventileerder ruimte.
• Voorkom vlammen en vonden. Niet roken.
• Scherm de delen van de accu die elektrisch contact kannen geben af, om kortsluiting te voorkomen.

Let op : zuur-projectie gevaar.

• Draag alsijd een veiligheidsbril en veiligheidshandschoenen.
  In geval van oog- of huidcontact, meteen met veel water afspoelen en onmiddelijk een arts raadplegen.

Aansluten / Afkoppelen :

• Schakel de stroomvoorziening uit voordat u de accu aansluit of loskoppelt.
• De aansluitklem van de accu die nicht met het chassis is verbonden要去 als eerste aangesloten worden. De andere verbinding要去 planta vinden op het chassis, ver van de accu en van de brandstofkanalising. De accumulator要去 verwolgens op het net aangesloten worden.
• Koppel, na het beeindigen van de laadproceduree, eerst de acculader van de netspanning los. Koppel daarna de aansluiting op het chassis los, en pas daarna de verbinding met de accu. Respecteer.altijddejuiste volgorde.

Aansluten :

Apparaat klasse I
- Dit apparaat moet aangesloten aan de netspanning met een geaard stopcontact.
- De aansluiting op de netspanning moet conform de nationale regelgeving gebeuren.

Onderhoud :

• Als de voedingskabel beschadigd is moet deze verrangen worden door de fabrikant, diens reparatie-dienst of een gelijkwaardig gekwalificeerde technicus, om zo gevaarlijke en risico-volle situatuies te voorkommen.
• Het onderhoud dient uitsluitend door een gekwalificeerde onderhoudsmonteur te gedaan te worden.
• Waarschuwing! Altijd de stekker uit het stopcontact halen alvorens eventuele onderhoudswerkzaamheden te verrichten.
• Nooit oplosmiddelen of andere agressieve schoonmaakmiddelen gebruiken.
• De oppervaktes van het apparaat reinigen met een droge doeck.

Richtlijnen

Apparaat voldoet aan de Europese richtlijnen.
- Het certificaat van overeenstemming is te vinden op once internet site.
- Merkteken conform EAC (Euraziatische Economische Gemeenschap)
- Materiaal conform aan de Britse eisen. De Britse verklaring van overeenkomt is beschikbaar op once website (zie omslagpagina).
- Dit materiaal voldoet aan de Marokkaanse normen.
- De verklaring C_ (CMIM) van overeenstemming is beschikbaar op unsere internet site (vermeld op de omslag)

Afvalverwerking

• Afzonderlijke inzameling vereist. Niet met het huishoudelijkke afval wegwerpen.

ALGEMENE OMSCHRIJVING

De GYSfash 20.12/24 PL is het ideale apparaat voor het opladen van de meeste soorten lood-accu's (Gel, AGM, Vloeibaar...) en lithium accu's type Lithium IJzer Fosfaat (LFP / LifePO4).

Deze oplader is perfect geschikt voor het opladen van :

• 12V Ioadaccu's (6 elementen in serie) van 15Ah tot 300Ah
• 24V Ioadaccu's (12 elementen in series) van 15Ah tot 240Ah
• 12V LFP accu's (4 elementen in series) van 7Ah tot 300Ah
• 24V LFP accu's (8 elementen in serie) van 7Ah tot 240Ah

De Gysflash 20.12/24 PL is uitgerust met een functie die :

• tijdens het opladen van een loodzuur accu de uitgaande spanning automatisch aanpast aan de omgevingstemperatuur. Dankzij deze functie za de loodzuur accu zeer precies en volledig aangepast aan de omgevingstemperatuur worden opgeladen.
• tijdens het laden van een lithium accu het opladen blokkeert als de omgevingstemperatuur lager is dan 3^ .

In de twee gevalen kan hetussen 1 en 10 minuten duren voordat het laden opstart of de lader zichzelf uitschakelt.

CALIBRAGE CABLE

Procedure waarmee de laadkabels van het apparaat gekalibreerd kan den worden, zodat de lader optimaal de daling van de spanning die wordt voroorzaakt door de kabels kan compenseren. Het wordt sterk aanbevolen om deze procedure uit te voeren na iedere wijziging van de kabels, en elke keer wonneer de kabels verrangen worden.

1. Voordat u begint, moet u zich ervan verzekeren dat de lader van de netspanning afgekoppeld is.

2. Creer een kortsluiting op de laadkabel (sluit de rode klem aan op de zwarte klem).

3. Druk tegelijkertijd op de knappen

1. Koppel het apparaat wee aan de netspanning en houd tegelijkertijd de twee knappen ingedrukt, totdat het lampje gaat branden. Resultaten :

• Lampje OK gaat branden : de kalibratie is correct verlopen.
• Lampje brandt : het kalibreren is mistrukt, koppel het apparaat van de netspanning af en herstart de procedure.
• Haal de stekker uit het stopcontact totdat de lader uitgaat.

OPSTARTEN

1. Sluit de acculader aan op de accu.
2. Sluit de acculader aan op een stopcontact (enkel-fase netwerk, 220-240Vac 50-60 Hz).
3. Kies de module door op knop MODE te drukken, en de laadstroom door op knop te drukken. Na ongeveer vijf seconden start het laden automatisch op. De lader zal standard opstarten in de module die het LAST gebruikt is.
4. Tijdens het opladen geeft het apparaat het laadiveau aan. Wanner het lampje OK knippert, is de accu gereed om de motor op te starten. En wanner het lampje OK blijft branden is de accu volledig opgeladen.
5. Het opladen kan op ieder gewenst moment onderbroken worden, door de stekker uit het stopcontact te halen of door op knop MODE te drukken.
6. Koppel, na afloop van de laad-procedure, eerst de acculader van de netspanning af. Koppel daarna de aansluitingen op de accu los.

LAAD-MODULES

- Beschrijving van de Laadmodules en de Laadstroom :

12V

Pb

24V

12V

24V

Module LADEN Loodaccu (14.6 V/20 A max) :

Module bestemd voor het laden van 12 V lood-accu's van 15 Ah tot 300 Ah. Automatische laadcyclus in zeven stappen.

Module LADEN Lood-accu (29.2 V/15 A max) :

Module bestemd voor het laden van 24V lood-accu's van 15Ah tot 240 Ah. Automatische laadcyclus in zeven stappen.

Module LADEN Lithium (14.4 V/20 A max) :

Module bestemd voor het opladen van 12V lithium-accu's van 7 Ah tot 300 Ah. Automatische laadcyclus inRCTAcht stappen.

Module LADEN Lithium accu's (28.8 V/15 A max) :

Module bestemd voor het opladen van 24V lithium-accu's van 7 Ah tot 240 Ah. Automatische laadcyclus inRCTAcht stappen

Bepaalde lithium accu's beschikken over een UVP (Under Voltage Protection), die de accu in geval van diepe ontlading uitschakelt. Vanwege deze beveiliging lukt het de lader nicht om de accu detecteren. De UVP functie要去 in dit geval uitgeschakeld worden, zodat de Gysflash 20.12/24 PL de accu kan opladen. Zet hiertoe de lader in de Lithium laadmodule, en druk verwolgens 10 seconden lang op de knop MODE. De lader zal de UVP beveiliging deactiven en automatisch het laden opstarten.

Laadstroom 7 / 15 / 20 A :

Deze keuze maakt het mogelijk de laadstroom en de capacititeit te optimaliseren, maar gelang het type accu (lood of lithium).

Laadstroom 7 A 15 A 20 A
Capaciteit van de accu	Pb	12 V	15 60 Ah 60	90 Ab 90 300 Ah
		24 V	15 60 Ah 60	240 Ah -
	LFP	12 V	7 15 Ah 15	25 Ah 25 300 Ah
			(21 45 Ah EqPb*)	(45 75 Ah EqPb*) (75 900 Ah EqPb*)
		24 V	7 15 Ah 15	240 Ah
			(21 45 Ah EqPb*)	(45 600 Ah EqPb*)

*Equivalent loodzur accu : Een lithium accu hebte betere startcapaciteiten (CCA) dan een loodzur accu. Daarom geen sommige fabrikanten van lithium accu's het equivalent van een loodzur accu (EqPb) aan : de capacititeit die een loodzur accu zou hebben met bezelfde startcapaciteit. Bijvoorbeeld : een LFP accu van 10Ah za bezelfde start-capaciteit hebben als een loodzur accu van ongeveer 30 Ah.

Analyseert de staat van de accu (laadiveau, ompoling, verkeerde accu aangesloten...)

Stap 2 : Herstel (12V 3 A - 5 A - 7 A / 24 V

3A-5A)

Aloritme van het herstel van de beschadigde elementen ten gevolge van een diepe ontlading.

Stap 3: Test

Test de gesulfateerde accu

Stap 5:Laden (12V7A-15A-20A/24V7A-15A)

Snel laden bij maximale stroom, voor het bereiken van 80% van het laadiveau.

Stap Absorberen (12V 14.6 V / 24V 29.2 V)

Laden bij een constante spanning om het laadiveau maar 100% te brengen.

Step 7: Behouden van het laadiveau (12V 13.6 V / 24V 27.2 V)

Handhaven van het maximale laadiveau.

Stap 4 : Desulfatie (12V 15.8 V / 24V 31.6 V)

Algoritmve van de desulfatie van de accu.

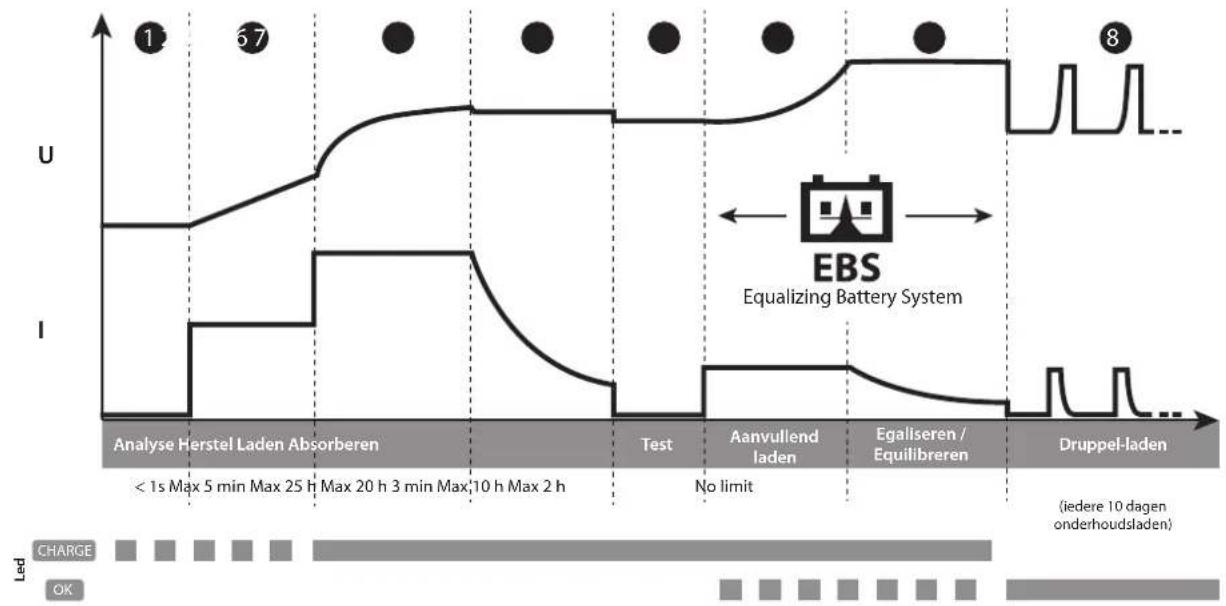

- Laadcurve Lithium :

De GYSfash 20.12/24 PL heft en geevolueerde Lithium laadcurve in 8 stappen die optimale prestaties van uw LFP accu garandeert.

Stap 1 : Analyse

Analyseert de staat van de accu (laadiveau, ompoling, verkeerde accu aangesloten...)

Step 2: Herstel (12V 0.5 A - 1 A - 2 A / 24 V 0.5 A - 1 A)

Algoritm van het herstel als gevolg van een diepe ontlading.

Stap 3:Laden (12V7A-15A-20A/24V7A-15A)

Snel laden met maximale spanning, voor het bereiken van 90% van het laadniveau.

Stap 4: Absorberen (12V 13.8 V / 24V 27.6 V)

Laden bij constante spanning, om het laadniveau waar 98% te brengen.

Stap 5: Test

Test de capacité tot het behouden van het laadniveau.

Stap 6 : Aanvullend laden

Laden met een beperkte stroom, waardoor 100% van het laad-niveau bereikt kan worden.

Stap ⑦ : Egaliseren / Equilibreren

(12V 14.4V/24V 28.8V)

Equilibreren van de cellen van de accu

Stap 8: Druppel-laden

(12V 13.8V/24V 27.6V)

Druppel-laden houdt de accu op het maximale niveau, en{ieder 10 dagen onderhoudsladen.

• Geschatte laad-tijd :

Laadstroom	Lood
	7		15			20 A
Capaciteit van de accu	15 Ah	60 Ah	60 Ah	90 Ah	240 Ah (24V)	90 Ah	200 Ah	300 Ah
Laadtijd 0% >>> 90%	2 h	8 h	4 h	6 h	16 h	5 h	10 h	15 h

Lithium
7		15				20 A
7 Ah	15 Ah	15 Ah	25 Ah	100 Ah (24V)	240 Ah (24V)	25 Ah	100 Ah	200 Ah	300 Ah
1 h	2 h	1 h	2 h	7 h	16 h	1h30	7 h	10 h	15 h

- Beveiligungen :

De GYSFLASH 20.12/24 PL beschikt over een reeks beveiligingen gegen kortsluiting en ompoling. Het apparaat beschicht over een system dat vonkvorming tijdens het aankoppelen van de acculader op de accu voorkomt. De lader heeft een dubbele isolatie en is veilig in gebruik met auto-elektronica.

De GYSFLASH 20.12/24 PL is uitergerust met een geintegreerde thermometer, die het apparaat in staat stelt om de laadstroom aan te passen aan de omgevingstemperatuur, om zo oververhitting van de interne elektronica te voorkomen

AFWIJKINGEN, OORZAKEN, OPLOSSINGEN

	Afwijkingen Oorzaken Oplossingen
1	Het lampje !knippert.	• Ompoling • De accu-spanning is te hoog • Kortsluiting klemmen	• Controller of de klemmen correct aangeslotenijken • Controller of de gekozen module overeenkomt met de nominale spanning van de accu.
2	Het lampje !brandt.	• Opladen mislukt, de accu is onherstel-baar beschadigd. • De omgevingtemperatuur is te laag om een LFP accu te{kunnen opladen	• Vervang de accu en druk op MODE pom een laadprocedure te starten. • Laad de LFP accu op in een gematigde omgeving of druk op knop MODE
3	Het lampje !blijft branden, zelfs na een druk op de knop MODE	Thermisch defect	Omgevingtemperatuur te hoog (>50°C), ventsler het vertrek en LAST de lader afkoelen.
4	Het lampje !knippert.	Lader op stand-by	Druk op de knop MODE of sluit een accu aan op de lader om uit de stand-by module te geraken.
5	Het lampje !blijft branden.	Opladen onderbroken door een druk op de knop MODE	Druk opnieuw op MODE, om het laden te hervatten.

GARANTIE

De garantie dekt alle gebreken en fabricagefouten gedurende twee jaan vanaf de aankoopdatum (onderdelen en arbeidsloan).

• Alle overige schade als gevolg van vervoer.
• De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : kabels, klemmen, enz.).
• Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).
• Gebreken ten gevolge van de gebruiksomgeving (ervuiling, roest, stof).
  In geval van storing moet het apparaat terugestuurd worden maar uw distributeur, samen met:
• Een gedateerd aankoopbewijs (betaalbewijs, faktur ...).
• Een beschrijving van de storing.
