Tipo di prodotto	Caricabatterie intelligente
Marca	GYS
Modello	Gysflash 20.1224 PL
Tensione di ingresso	220-240 V AC, 50-60 Hz
Tensione di uscita	12 V o 24 V (a seconda della modalità)
Corrente di carica max	20 A (12V), 15 A (24V)
Tipi di batterie compatibili	Piombo (Gel, AGM, liquido) e Litio LFP (LiFePO4)
Capacità batteria piombo 12V	Da 15 a 300 Ah
Capacità batteria piombo 24V	Da 15 a 240 Ah
Capacità batteria litio 12V	Da 7 a 300 Ah
Capacità batteria litio 24V	Da 7 a 240 Ah
Modalità di carica	Piombo 12V/24V (7 fasi), Litio 12V/24V (8 fasi)
Funzioni speciali	Calibrazione cavo, UVP wake-up, compensazione termica
Protezioni	Inversione polarità, cortocircuito, antiscintilla, surriscaldamento
Indicatori	Spie OK (verde) ed errore (rosso)
Classe elettrica	Classe I (presa con messa a terra)
Norme	CE, EAC, UKCA, CMIM (Marocco)
Temperatura di funzionamento	0 °C a 50 °C (piombo), >3 °C per litio
Manutenzione	Pulire con un panno asciutto; non usare solventi
Garanzia	2 anni (pezzi e manodopera)

Domande frequenti - Gysflash 20.1224 PL GYS

Quali tipi di batterie posso caricare con il Gysflash 20.1224 PL?

Questo caricabatterie è compatibile con batterie al piombo (Gel, AGM, liquido) in 12V e 24V, e batterie al litio LFP (LiFePO4) in 12V e 24V.

Come calibrare i cavi di carica?

Scollegare il caricabatterie dalla rete, mettere le estremità dei cavi in cortocircuito, quindi collegare la rete tenendo premuti entrambi i pulsanti fino all'accensione della spia OK.

Cosa fare se la spia OK lampeggia?

Un lampeggio della spia OK può indicare un'inversione di polarità, una tensione batteria troppo alta o morse in cortocircuito. Verificare i collegamenti.

Come svegliare una batteria al litio in protezione UVP?

Impostare il caricabatterie in modalità litio, quindi premere il pulsante MODE per 10 secondi. Il caricabatterie disattiverà la protezione UVP e avvierà la carica.

Qual è la procedura di connessione e disconnessione?

Collegare prima il morsetto non collegato al telaio, poi l'altro sul telaio. Quindi collegare il caricabatterie alla rete. Per scollegare, prima staccare la rete, poi rimuovere la connessione dal telaio, infine quella dalla batteria.

Il caricabatterie può rimanere collegato permanentemente?

Sì, una volta carica la batteria, il caricabatterie passa in modalità mantenimento (float) e può rimanere collegato indefinitamente senza rischi.

Cosa significa la spia di errore (rossa) accesa?

Può indicare un difetto termico (temperatura >50°C), una batteria non recuperabile o una temperatura troppo bassa per caricare una batteria LFP. Verificare le condizioni.

Posso caricare una batteria ghiacciata?

No, non caricare mai una batteria ghiacciata o danneggiata, rischio di esplosione.

Come pulire l'apparecchio?

Scollegare il caricabatterie e pulire le superfici con un panno asciutto. Non utilizzare solventi o prodotti aggressivi.

Qual è la durata di carica tipica?

Ad esempio, una batteria al piombo da 60Ah a 20A si carica dallo 0% al 90% in circa 4 ore. I tempi variano in base alla capacità e alla corrente selezionata.

MANUALE UTENTE Gysflash 20.1224 PL GYS

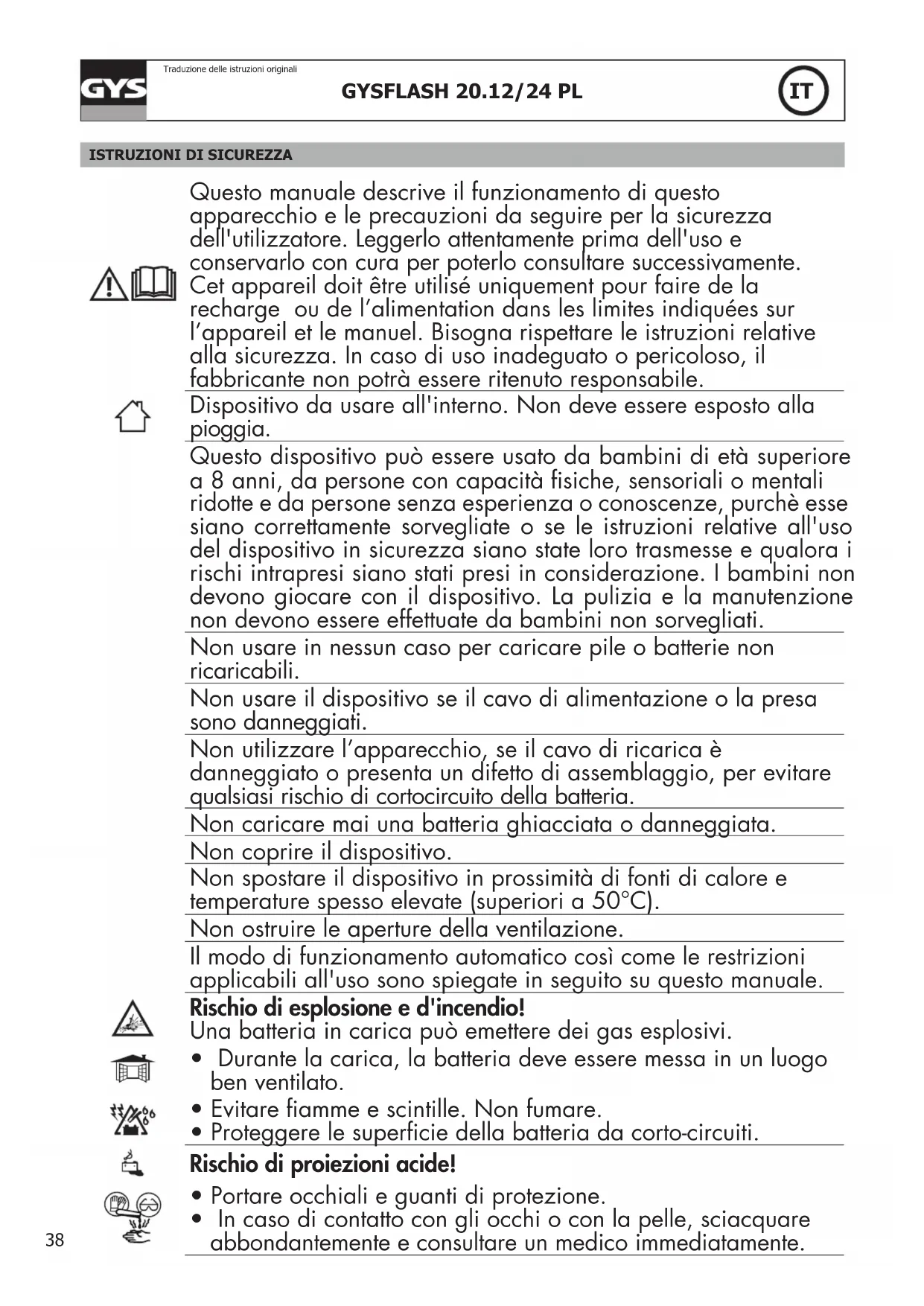

ISTRUZIONI DI SICUREZZA

Dispositivo da usare all'interno. Non deve essere esposto alla pioggia.

Questo dispositivo può essere usato da bambini di età superiore a 8 anni, da persone con capacità fisiche, sensoriali o mentali ridotte e da persone sulla espersienza o conoscenze, purché esse siano correttamente sorvegiate o se le istruzioni relative all'uso del dispositivo in sicurezza siano state loro trasmesse e qualora rischi intrapresi siano stati presi in considerazione. I bambini non devono giocare con il dispositivo. La pulizia e la manutenzione non devono essere effettuate da bambini non sorvegliati.

Non usare in nessun caso per caricarepile o batterie non ricaricabili.

Non usare il dispositivo se il cavo di alimentazione o la presa sono danneggiati.

Non utilizzato l'apparecchio, se il cavo di ricarica è danneggiato o presenta un difetto di assemblaggio, per evitare qualiasi rischio di cortocircuito della batteria.

Non caricare mai una batteria ghiacciata o danneggiata.

Non copire il dispositivo.

Non spostare il dispositivo in prossimità di fonti di calorie e temperature spesso elevate (superiori a 50°C).

Non ostruire le aperture della ventilazione.

Il modo di funzionamento automatico sono come le restrizioni applicabili all'uso sono spiegate in seguito su questo manuale.

Rischio di esplosion e d'incendio! Una batteria in carica più emettere dei gas esplosivi. • Durante la carica, la batteria deve essere messa in un luogo ben ventilato. • Evitare fiamme e scintille. Non fumare. • Proteggere le superficie della batteria da corto-circuiti.

Rischio di proiezioni acide! Portare occhiali e quanti di protezione. • In caso di contatto con gli occhi o con la pelle, sciacquare abbondamente e consulfare un medico immediatamente.

Collegamento / scollegamento:

• Scollegare l'alimentazione prima di collegare o scollegare i collegamenti alla batteria.
• Il terminale della batteria non collegato al telaio deve essere collegato per primo. L'altro collegamento deve essere effettuato sul telaio lontano alla batteria, alla canaletta del carburante e dal serbatoio. Il caricabatterie deve essere collegato alla rete elettrica.
• Dopo l'operazione di carica, scollegare il caricabatterie alla rete, in seguito ritirare la connessione dal telao e infine la connessione alla batteria, nell'ordineindicato.

Collegamento:

Dispositivo di classe I
- Quito dispositivo deve essere collegato ad una presa di corrente con messa a terra.
- Il collegamento alla rete di alimentazione deve essere fatto in conformità con le regole d'installazione nazionali.

Manutenzione:

• Se il cavo corrente è danneggiato, deve essere sostituito dal fabbricante, dal suo servizio post vendita o da persona di qualifica simile per evitare agli pericolò.
• La manutenzione deve essere effettuata da una persona qualificata
• Attenzione! Scollegare sempre la schede alla presa elettrica prima di effettuare agli manipolazione sul disposivo.
• Non usare in nessun caso solventi o altri prodotti pulenti aggressivi.
• Pulire le superfici del dispositivo con uno straccio secco.

Regolamentazione:

Dispositivo in conformità con le direttive europee.
- La dichiarazione di conformità è disponibile sul nostro site internet.
- Marchio di conformità EAC (Comunità Economica Eurasiatica)
- Materiale conforme alla esigenze britanniche. La dichiarazione di conformità Britannica è disponibile sul nostro site (vedere pagina di copertura).
- Materiale conforme alle normative marocchine.
- La dichiarazione C_ (CMIM) di conformità è disponibile sul nostro site (vedi sched a del prodotto)

Smaltimento :

• Questo materiale è soggetti alla raccolta differenziata. Non deve essere smaltito con i rifiuti domestici.

DESCRIZIONEGENERALE

Il GYSfash 20.12/24 PL è ideale per la ricarica della maggior parte delle baterie al piombo (Gel, AGM, Liquido,...) e litio di tipo Lithium Fer Phosphate (LFP / LiFePO4).

Questo caricabatterie è perfettamente adatto alla ricarica di :

• Batterie piombo 12V (6 elementi in series) da 15Ah a 300Ah
• Batterie piombo 24V (12 elementi in serie) da 15Ah a 240Ah
• Batterie LFP 12V (4 elementi in serie) da 7Ah a 300Ah
• Batterie LFP 24V (8 elementi in series) da 7Ah a 240Ah

Il Gysflash 20.12/24 PL è dotato di una funzione che:
- durante la carica di una batteria a piombo, adatta automaticamente la tensione d'uscita in funzione della temperatura dell'aria ambiente. Questa regolazione permette di averre una ricarica della batteria al piombo molto precisa adattata alla temperatura ambiente.
- durante la carica di una batteria al litio, proibisce la carica se la temperature ambiente è fatto ai 3^ .

In questi due casi, la regolazione può durare tra 1 e 10 minuti prima che la carica non avvi o che il caricabatterie si posizioni in erre.

CALIBRAZIONE DEL CAVO

Procedura di calibrazione dei cavi di ricarica dell'apparecchio, in modo che il caricabatterie compensa in modo ottimale la caduta di tensione dovuta ai cavi. Si raccomanda vivamente di eseguire esta procedura agli volta che i cavi vengono modificati oambiati.

1. Prima di iniziare, assicurarsi che il caricabatterie sia scollegato alla presa di rete.

2. Cortocircuitare le estremita dei cavi di carica.

3. Premere contemporaneamente i pulsanti

1. Inserire la spina di alimentazione tenendo premuti entrambi i pulsanti finché l'indicatore OK o non si accende. Risultati :
2. Indicatore OK accesso: la calibrazione è stata eseguita correttamente.
3. Indicatore: acceso: calibrazione fallita, scollegare la spina di alimentazione e ripetere la procedura.
4. Scollegare la spina di rete finché il caricabatterie non si spegne.

AVVIAMENTO

1. Collegare il caricabatterie alla batteria.
2. Collegare il caricabatterie alla presa (rete monofase 220-240Vac 50-60Hz).
3. Scegliere la modalità premendo sul tasting MODE e la currente di carica premendo sul tasting BApery circa cinque secondi, la carica si avvia automaticamente. Per impostazione predefinita, il caricabatterie si avvia nell'ultima modalità utilizzata.
4. Durante la carica, il disposativo indica lo stato di avanzamento della carica. Quando la spia OK lampeggia, la batteria è pronta ad avviare il motore. E quando la spia OK rimane accesa, la batteria è completamente carica.
5. La caricaouldesere interrottaad ogni momento scollegando la spina alla presa oppure premendo sul tasto MODE
6. Dopo l'operazione di carica, scollegare il caricabatterie alla rete, in seguito ritirare le connessioni alla batteria.

MODALITA'DI CARICA

• Descrizione delle Modalità e della Corrente di carica :

Modalità CARICA Piombo (14.6 V/20 A max) :

Modalità destinata alla carica di batterie 12 V al piombo da 15 Ah a 300 Ah. Ciclo di carica automatico sette tapping.

Modalità CARICA Piombo (29.2 V/15 A max) :

Modalità destinata alla carica di batterie 24V al piombo da 15Ah a 240 Ah. Ciclo di carica automatico sette tapping.

Modalità CARICA Litio (14.4 V/20 A max) :

Modalità destinata alla carica di batterie 12V al litio da 7 Ah a 300 Ah. Ciclo di carica automatico in otto nappe.

Modalità CARICA Litio (28.8 V/15 A max) :

Modalità destinata alla carica di batterie 24V al litio da 7 Ah a 240 Ah. Ciclo di carica automatico in ottopatte.

Alcune batterie al litio integrano una protezione UVP (Under Voltage Protection) che scollega la batteria in caso di scarica profonda. Questa protezione impedisce al caricabatterie di rilevare la batteria. Per permettere al Gysflash 20.12/24 PL di caricare la batteria, bisogna disattivare a protezione UVP. Per quello, posizionare il caricabatterie in modo carica Litio, poi premere per 10 secondi sul tasto MODE Il caricabatterie disattivera la protezione UVP e lancerà automaticamente la carica.

Corrente di carica 7 / 15 / 20 A :

Selezione che permette d'ottimizzare la corrente di carica in funzione del tipo di batteria (piombo o litio) e della sua capacité.

Corrente di carica 7 A 15 A 20 A
Capacità della Batteria	Pb	12 V	15	60 Ah 60	90 Ah 90	300 Ah
		24 V	15	60 Ah 60	240 Ah -
	LFP	12 V	7	15 Ah 15	25 Ah 25	300 Ah
		(21	45 Ah EqPb*)	(45	75 Ah EqPb*)	(75
		24 V	7	15 Ah 15	240 Ah
		(21	45 Ah EqPb*)	(45	600 Ah EqPb*)	-

*Confronto con batteria al piombo : Una batteria al litio possiede miglior i prestazioni di avviamento (CCA) di una batteria al piombo. E' per questo che certi fabbricanti di batterie al litio indicano l'equivalente batteria al piombo (EqPb) che corrisponde alla capacità che avrebbe una batteria al piombo con le stesse prestazioni di avviamento. Per esempio, una batteria LFP da 10 Ah avrà le stesse prestazioni di avviamento di una batteria al piombo da circa 30 Ah.

- Curva di carica Piombo :

Il GYSfash 20.12/24 PL utilise una curva di carica Piombo evoluta in 7tappe che garantisce le prestazioni ottimali della vostra batteria al piombo.

Tappa 1:Analisi

Analisi dello stato della batteria (livello di carica, inversionione di polarità, batteria sbagliata collegata...)

Tappa 5: Carica (12V 7 A - 15 A - 20 A / 24 V 7 A - 15 A)

Carica rapida a corrente massima che permette di raggiungere 180% del livello di carica.

Algoritmo di ricupero in seguito ad una scarica profonda.

Tappa 6: Assorbimento (12V 14.6 V / 24V 29.2 V)

Carica a tensione costante per portare il livello di carica al 100%

Tappa 3: Test

Test di batteria solfatata

Tappa ⑦: Mantenimento della carica (12V 13.6 V / 24V 27.2 V)

Mantenimento del livello di carica della batteria al suo massimo.

Tappa 4: Desolfatazione (12V 15.8 V / 24V 31.6 V)

Algoritmo di desolfatazione della batteria.

- Curva di carica Litio :

Il GYSfsh 20.12/24 PL utilizauna curva di carica Litio evoluta in 8 tappe che garanisce le massime prestazioni della vostra batteria LFP.

Tappa 1: Analisi

Analisi dello stato della batteria (livello di carica, inversionione di polarità, batteria sbagliata collegata...)

Tappa 5: Test

Test di conservazione della carica.

Tappa 2: Recupero (12V 0.5 A - 1 A - 2 A / 24 V 0.5 A - 1 A)

Algoritmo di ricupero in seguito ad una scarica profonda.

Tappa 6: Complemento

Carica a corrente ridotta che permette di raggiungere il 100% del livello di carica.

Tappa 3: Carica (12V 7 A - 15 A - 20 A / 24 V 7 A - 15 A)

Carica rapida a corrente massima che permette di raggiungere il 90% del livello di carica.

Tappa 7: Pareggiamento / bilanciamento (12V 14.4 V/24V 28.8 V)

Bilancimiento delle cellule della batteria.

Tappa 4: Assorbimento (12V 13.8 V / 24 V 27.6 V)

Carica a tensione costante per portare il livello di carica al 98%

Tappa 8: Mantonimento della carica (12V 13.8 V/24V 27.6 V)

Mantenere il livello di carica della batteria al massimo con una ricarica di mantenimento agli 10 giorni.

• Tempo stimato di carica :

Corrente di carica	Piombo
	7		15			20 A
Capacità della batteria	15 Ah	60 Ah	60 Ah	90 Ah	240 Ah (24V)	90 Ah	200 Ah	300 Ah
Tempo di carica 0% >> 90%	2 h	8 h	4 h	6 h	16 h	5 h	10 h	15 h

Litio
7		15				20 A
7 Ah	15 Ah	15 Ah	25 Ah	100 Ah (24V)	240 Ah (24V)	25 Ah	100 Ah	200 Ah	300 Ah
1 h	2 h	1 h	2 h	7 h	16 h	1h30	7 h	10 h	15 h

- Protezioni :

Il GYSFLASH 20.12/24 PL possie de un insieme di dispositivi che lo protegono dai corto-circuiti e delle inversionioni di polarità. Dispone di un sistema che evita agli scintilla durante il collegamento del caricabatterie alla batteria. Il caricabatterie è a doppio isolamento ed è compatible con l'electronica dei veicoli.

Il GYSFLASH 20.12/24 PL è dotato di un sensore di temperatura integrato che le permette di adattare la sua corrente di carica in funzione della temperature dell'ambiente per evitare il surriscaldamento dell'elettronica interna.

ANOMALIE, CAUSE, RIMEDI

	Anomalie Cause Rimedi
1	La spia lampeggia.	Inversione di polaritàTensione batteria troppo elevataMorsetti in corto circuito	Verificare che le pinze siano correttamenteconnesseVerificare che la modalità selezionata corrispondaalla tensione normale della batteria.
2	La spia è accesa.	Fallimento durante la carica, batteria non recuperabileTemperatura esterna troppo Bassa per caricare una batteriae LFP	Sostituire la batteria e premer MODE perriavviare la carica.Cambiare la batteria LFP in un ambientematerato o premere sul MODE pulsante.
3	La spia resta accesaanche delloera pressione sul tasto MODE.	Difetto termico	Temperatura circostante troppo elevata (>50°C),aerare il locale e lasciare che il caricabatterie si raffreddi.
4	La spia lampeggia.	Caricabatterie in standby	Premere sul bottone MODE o connettere unabatteria al caricatore per uscire dallo standby.
5	La spia rimane accesa.	Carica interrotta premendo sul tastoMODE.	Premere ora su MODE per rilanciare lacarica.

GARANZIA

La garanzia copre qualsiasi difetto di fabbricazione per 2 anni, a partire alla data d'acquisto (pezzi e mano d'opera). La garanzia non copre:

Danni dovuti al trasporto.
- La normale usura dei pezzi (Es.: cavi, morsetti, ecc.).
Gli incidenti causati da uso improprio (errero di alimentazione, cadute, smontaggio).
- I guasti legati all'ambiente (inquinamento, ruggine, polvere).

In caso di guasto, rinniere il dispositorio al distributore, allegando:

• la prova d'acquisto con data (scontrino, fattura...)
• unanotaesplicativa delguasto.

TABLEAU TECHNIQUE / TECHNICAL TABLE / TECHNISCHE DATEN / TABLA TECNICA / TABJIUNCA C TEXHUNCKIMN XAPAKTEPNCTIKAMN / TABELLA TECHNICA / TECHNISCHE TABEL

		Gysflash 20.12/24 PL
Référence modèle
Reference	Агг本科生开幕式	026049
Art.-Nr. des Modells	Referentie model	027558 (UK)
Referencia del modelo	Riferimento modello
Tension d'alimentation assignée
Rated power supply voltage	Hominallhoe napiarkehne pigtanmia	~ 220-240 VAC
Netzspannung	Nominaile voedingsspanning	50 / 60 Hz
Tension de red asignada	Tensione di alimentazione nominale
Puisance assignée
Rated power	Hominallhaj moaioctb	480 W
Netzleistung	Nominaile vermogen
Potencia asignada	Potenza nominale
Tensions de sortie assignées
Rated output voltage	Hominallhhe bixxodnhe napiarkehne	12 VDC
Ausgangsspannung	Uitgaande nominale spanning	24 VDC
Tensiones de salute asignadas	Tensione di uscita nominale
Courants de sortie assignés
Rated output current	Hominallhoh bixxodnoh tok	7 A / 15 A / 20 A @ 12 V DC
Ausgangsstrom	Uitgaande nominale spanning	7 A / 15 A @ 24 V DC
Corrente de salute asignada	Corrente di uscita nominale
Capacité assignée de batterie
Rated battery capacity	Hominallhah emkoctb 6batpei	7 - 300 Ah (LiFePO4)
Batterie-Kapazität	Nominaile accu capacitelt	15 - 300 Ah (Pb)
Capacidad asignada de bateria	Capacità nominale della batteria
Consummation batteries au repos
Battery consumption when idle	ПOTPEБLENE AKB B Hepa600em coSTOHNII	< 0.5 mA
Verbrauch im Ruhezustand	Accu verbruik in ruststand
Consumo de baterias en reposo	Consumo batterie in riposo
Ondulation
Ripple	Kolébahne	< 150 mV rms
Welligkeit	Golving
Ondulación	Ondulazione
Courbe de charge
Charging curve	Крвая zaradki	IUoU
Ladekenlinie	Laadcurve
Curva dearga	Curva di carica
Temperature de fonctionnement
Operating temperature	Равоча Tempepatура	-20°C - +40°C
Betriebstempoatur	Werktemporatuur
Temperatura de funct ionamento	Temperatura di funzionamento
Temperature de stockage
Storage temperature	Tempepatураhanenra	-20°C - +80°C
Lagertempoatur	Opsiagtempatuur
Temperatura de almacenado	Temperatura di stoccaggio
Indice de protection
Protection rating	Стrenь зацпту	IP 32 IP 31
Schutzart	Beschemingsklasse
Índice de protección	Grado di protezione
Classe de protection
Protection class	Клasc zацпту	Class I
Schutzklasse	Beschemingsklasse
Clase de protección	Classe di protezione
Niveau de bruit
Noise level	Учовь浊шиma	< 55 dB
Stöpgel	Geluidsniveau
Nivel de ruido	Livello di rumore
Poids
Weight	Bec	1.85 Kg
Gewicht	Gewicht
Peso	Peso
Dimensions (L x H x P)
Dimensions (L x H x D)	Размени (Д x B x US)	190 x 190 x 73 mm
Abemssungen (L x H x T)	Afmetingen (L x H x B)
Dimensiones (L x A x A)	Dimensioni (L x H x D)
Normes		EN 60335-1
Standards	Hорmbi	EN 60335-2-29
Normen	Normen	EN 62233
Normas	Norme	CEI EN 60529
		EN 50581
		EN 55014-1
		EN 55014-2
		CEI 61000-3-2
		CEI 61000-3-3

PLASTRON / CONTROL PANEL STICKER / FRONTSEITE / TECLADO / ΠΑΗΕΝΥΝΑβΑΝΗΟγ / TASTIERA DI COMMANDO / VOORSTUK

FR EN DE ES RU IT NL

Veille Sleep mode Standby-Modus En espera Pekim Okndaanra Standby Stand-by

②	Charge en cours	Charge in pro-gress	Ladevorgang	En procesodearga	Идет заюкCarica in corso		Bezig met opla-den
③	Charge teminée Charge complete		Abgeschlossener Ladevorgang	Carga terminada	Зарядаразочena	Carica terminata	Opladen beein-digd
④	Défaut	Fault	Defekt	Fallo	Ошеба	Predefinito	Storing
⑤	Sélection des modes	Modes selection	Auswahr der Modi	Selección de modos	Быбор рек immob	Selezione dei modi	Keuze modules
⑥	Sélection des courants de charge	Charging currents selection	Auswahr der Ladespannungen	Selección de corrientes dearga	Быбор токов заюк	Selezione delle correnti di carica	Keuze laadstroom
⑦	Tensions de charge	Charging voltage	Ladespannungen	Tensión dearga	Нарожения заюк	Tensioni di carica	Laadspanning
⑧	Mode charge Plomb	Lead-acid charge mode	Blei-Säure-Batte-rielademodus	Modo deargaPlomo	Рек imm chargePlomb (заяда Квинцов АКБ)	Modo caricaPlombo	Laadmodule Lood
⑨	Mode charge Lithium	Lithium Charge mode	Lithiumbatterielademodus	Modo deargaLitio	Рек imm charge Lithium (заяда Литnevов АКБ)	Modo caricaLitio	Laadmodule Lithium
⑩	Courants de charge	Charging currents	Ladeströme	Corrientes dearga	Токи заюк	Currenti di carica Laadstroom
⑪	Prise secteur	Mains plug	Netzsteckdose	Clavija de corrente	Сetime велka	Spina	Stopcontact
⑫	Pinces de charge	Charge clamps	Polklemenmen	Pinzas dearga	Заяны заюк	Morsetti di carica	Laad-klemmen

GYS SAS
