Gysflash 20.1224 PL - Batterieladegerät GYS - Kostenlose Bedienungsanleitung

Produkttyp	Intelligentes Batterieladegerät
Marke	GYS
Modell	Gysflash 20.1224 PL
Eingangsspannung	220-240 V AC, 50-60 Hz
Ausgangsspannung	12 V oder 24 V (je nach Modus)
Maximaler Ladestrom	20 A (12V), 15 A (24V)
Kompatible Batterietypen	Blei (Gel, AGM, flüssig) und Lithium LFP (LiFePO4)
Bleibatteriekapazität 12V	15 bis 300 Ah
Bleibatteriekapazität 24V	15 bis 240 Ah
Lithiumbatteriekapazität 12V	7 bis 300 Ah
Lithiumbatteriekapazität 24V	7 bis 240 Ah
Lademodi	Blei 12V/24V (7 Stufen), Lithium 12V/24V (8 Stufen)
Sonderfunktionen	Kabelkalibrierung, UVP-Wake-up, thermische Kompensation
Schutzfunktionen	Verpolung, Kurzschluss, Funkenunterdrückung, Überhitzung
Anzeigen	LEDs OK (grün) und Fehler (rot)
Elektrische Klasse	Klasse I (Stecker mit Erdung)
Normen	CE, EAC, UKCA, CMIM (Marokko)
Betriebstemperatur	0 °C bis 50 °C (Blei), >3 °C für Lithium
Wartung	Mit einem trockenen Tuch reinigen; keine Lösungsmittel verwenden
Garantie	2 Jahre (Teile und Arbeit)

Häufig gestellte Fragen - Gysflash 20.1224 PL GYS

Welche Batterietypen kann ich mit dem Gysflash 20.1224 PL laden?

Dieses Ladegerät ist kompatibel mit Batterien aus Blei (Gel, AGM, flüssig) in 12V und 24V, und Lithium LFP (LiFePO4) in 12V und 24V.

Wie kalibriere ich die Ladekabel?

Trennen Sie das Ladegerät vom Netz, schließen Sie die Kabelenden kurz, schließen Sie dann das Netz an, während Sie beide Tasten gedrückt halten, bis die OK-LED leuchtet.

Was tun, wenn die OK-LED blinkt?

Ein Blinken der OK-LED kann auf eine Verpolung, eine zu hohe Batteriespannung oder kurzgeschlossene Klemmen hinweisen. Überprüfen Sie die Anschlüsse.

Wie reaktiviere ich eine Lithiumbatterie im UVP-Schutz?

Stellen Sie das Ladegerät auf den Lithium-Modus, drücken Sie dann die MODE-Taste 10 Sekunden lang. Das Ladegerät deaktiviert den UVP-Schutz und startet den Ladevorgang.

Wie ist die Vorgehensweise zum Anschließen und Abklemmen?

Schließen Sie zuerst den nicht mit dem Fahrgestell verbundenen Pol an, dann den anderen am Fahrgestell. Schließen Sie dann das Ladegerät an das Netz an. Zum Trennen ziehen Sie zuerst den Netzstecker, dann entfernen Sie die Verbindung am Fahrgestell und schließlich an der Batterie.

Kann das Ladegerät dauerhaft angeschlossen bleiben?

Ja, sobald die Batterie geladen ist, schaltet das Ladegerät in den Erhaltungsmodus (Float) und kann unbegrenzt angeschlossen bleiben.

Was bedeutet die leuchtende Fehler-LED (rot)?

Dies kann auf einen thermischen Defekt (Temperatur >50°C), eine nicht wiederherstellbare Batterie oder eine zu niedrige Temperatur zum Laden einer LFP-Batterie hinweisen. Überprüfen Sie die Bedingungen.

Kann ich eine gefrorene Batterie laden?

Nein, niemals eine gefrorene oder beschädigte Batterie laden, Explosionsgefahr.

Wie reinige ich das Gerät?

Trennen Sie das Ladegerät vom Netz und reinigen Sie die Oberflächen mit einem trockenen Tuch. Verwenden Sie keine Lösungsmittel oder aggressive Reinigungsmittel.

Wie lange dauert ein typischer Ladevorgang?

Beispielsweise lädt eine 60-Ah-Blei-Batterie bei 20 A von 0% auf 90% in etwa 4 Stunden. Die Zeiten variieren je nach Kapazität und ausgewähltem Strom.

BEDIENUNGSANLEITUNG Gysflash 20.1224 PL GYS

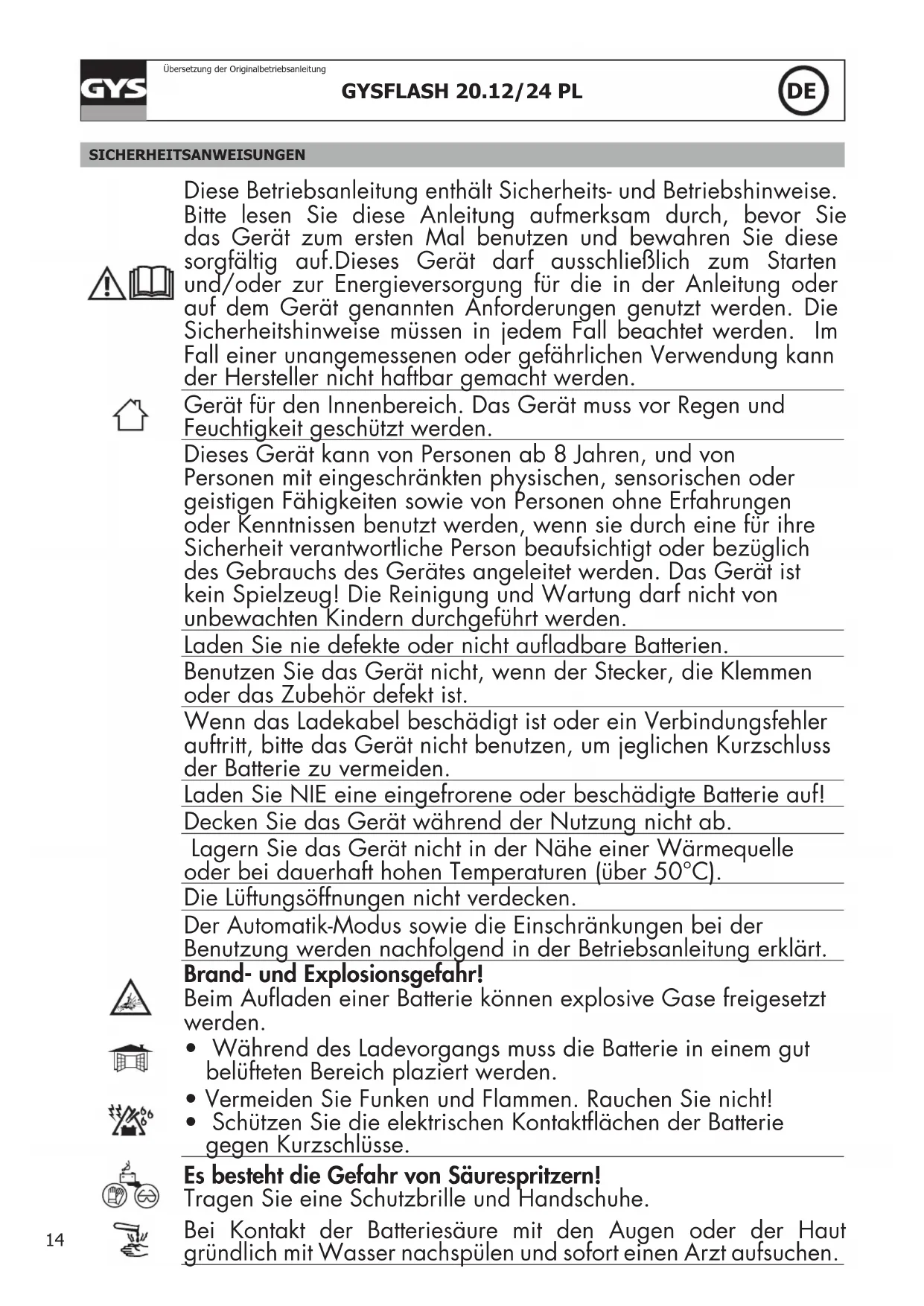

SICHERHEITSANWEISUNGEN

These Betriebsanleitung enthalt Sicherheits- und Betriebshinweise. Bittelesen Sie diese Anleitung aufmerksam durch, bevor Sie das Gerät zum ersten Mal benutzten und bewahren Sie diese sorgfältig auf.Dieses Gerätarf ausschließlich zum Starten und/oder zur Energieversorgung für die in der Anleitung oder auf dem Gerät genommen Anforderungen genutzt werden. Die Sicherheitshinweise müssen in jedem Fall beachtet werden. Im Fall einer unangemessenen oder gefährlichen Verwendung kann der Hersteller nicht haftbar gemacht werden.

Gerät für den Innbereich. Das Gerät muss vor Regen und Feuchtigkeit geschützt werden.

Dieses Gerät kann von Personen ab 8 Jahren, und von Personen mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten sowie von Personen ohne Erfahrungen oder Kenntnissen benutzt werden, wenn sie durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt oder bezüglich des Gebrauchs des Gerätes angeleitet werden. Das Gerät ist kein Spielzeug! Die Reinigung und Wartungarf nicht von unbewachten Kindern durchgeführt werden.

Laden Sie nie defekte oder nicht aufladbare Batterien.

Benutzen Sie das Gerät nicht, wenn der Stecker, die Klemmen oder das Zubehör defekt ist.

Wenn das Ladekabel beschädigt ist oder ein Verbindungsfehler auftritt,itte das Gerät nicht benutzten, um jeglichen Kurzschluss der Batterie zu vermeiden.

Laden Sie NIE eine eingeflorene oder beschädigte Batterie auf!

Decken Sie das Gerät während der Nutzung nicht ab.

Lagern Sie das Gerät nicht in der Nähe einer Wärmequelle oder bei dauerhaft hohen Temperaturen (über 50°C).

Die Lüftungsöffnungen nicht verdecken.

Der Automatik-Modus sowie die Einschränkungen bei der Benutzung werden nachfolgend in der Betriebsanleitung erklär.

Brand- und Explosionsgefahr! Beim Aufladen einer Batterie konnen explosive Gase freigesetzt werden. · Während des Ladevorgangs muss die Batterie in einem gut belufteten Bereich plaziert werden. · Vermeiden Sie Funken und Flammen. Rauchen Sie nicht! · Schätzen Sie die elektrischen Kontaktflächen der Batterie gegen Kurzschlusses.

Es besteht die Gefahr von Säurespritzern! Tragen Sie eine Schutzbrille und Handschuhe.

Bei Kontakt der Batteriesäure mit den Augen oder der Haut gründlich mit Wasser nachspullen und sofort einen Arzt aufsuchen.

Verbinden/Trennen:

• Trennen Sie das Gerät vom Spannungsnetz bevor Sie Kabel und Klemmen anschließen oder trennen.
• Versichertn Sie sich immer, dass die rote Klemme zuerst mit dem «+» Pol der Batterie verbunden wird. Falls es nötig ist die schwarze Klemme mit der Fahrzeugkarosserie zu verbinden, versichertn Sie sich, dass es einen Sicherheitsabstand von der Batterie zum Benzintank/Aufspuff gibt. Achten Sie während der Ladung auf einen frei zugänglichen Netzanschluss.
• Beachten Sie am Ende des Ladevorgangs folgenden: Trennen Sie erst das Gerät vom Spannungsnetz und entfernen Sie dann erst die Klemmen von der Batterie.

Anschluss:

• Klasse I-Gerät
• Beachten Sie die Anschlussreihenfolge.
• Der Anschluss an die Spannungsvorsorgung muss den nationalen Vorschriften entsprechen.

Wartung:

• Ist das Ladegerät und/oder die Kabel defekt/beschädigt, geben Sie das Ladegerät zur Reparatur zum Hersteller bzw. an einen geeigneten Fachbetrieb.
  Die Wartung und Reparatur sind von entspruchend geschultem und qualifiziertem Fachpersonal durchgeführt werden.
• Achtung! Alle Kontrollarbeiten oder Wartungen dürfen nur durchgeführt werden, wenn das Gerät ausgeschalte und die Stromversorgung unterbrochen ist.
• Benutzen Sie niemals Lösungsmittel oder anderen aggressiven Reinigungsvprodukte. Reinigen Sie die Oberfläche des Gerätes mithilfe eines trockenen Lappen.

Richtlinien:

• Das Gerät entspricht den europäischen Richtlinien und Normen.
  EAC-Konformitätszeichen(Eurasische Wirtschaftsgemeinschaft).
  Die Konformitätserklung ist auf unserer Internetseite verfügbar.
• Das Gerät entspricht den britischen Richtlinien und Normen. Die Konformitätserklärung für Grossbritannien ist auf unserer Internetseite verfügbar (siehe Titelseite).
  Das Gerät entspricht die marokkanischen Standards.
  Die Konformitätserklarung C_ (CMIM) ist auf unserer Websites verfügbar (siehe Titelseite).

Entsorgung:

• Produkt für getrennte Entsorgung (Elektroschrott). Werfen Sie es dazu nicht in die Mülltonne! Entsorgen Sie das Gerät über ihreCOMMUNALE SAMmelstelle für Elektronik-Altgeräte!

C E

EAC

UK CA

BESCHREIBUNG

Das GYSFLASH 20.12/24 PL ist zum Aufladen der meisten Blei- (Gel, AGM, flüssig...) und Lithiumbatterien bzw. Lithium-Eisen-Phosphat (LFP / LiFePO4) Batterien geeignet.

Dieses Ladegerät eignet sich zum Laden folgender Batterien:

• 12V Blei-Batterien (6 Elemente in Reihe) von 15Ah bis 300Ah
• 24V Blei-Batterien (12 Elemente in Reihe) von 15Ah bis 240Ah
• 12V LFP-Batterien (4 Elemente in Reihe) von 7Ah bis 300Ah
• 24V LFP-Batterien (8 Elemente in Reihe) von 7Ah bis 240Ah

Das Gysflash 20.12/24 PL ist mit einer Funktion ausgestattet, die:

• beim Laden einer Bleibatterie die Ausgangsspannung automatisch an die Umgebungslufttem-peratur angepasst wird. Diese Einstellung erhögt eine sehr genaue, an die Umgebungs-temperatur angepasste Ladung der Blei-Säure-Batterie.
• beim Laden eines Lithium-Akkus den Ladevorgang verbieten, wenn die Umgebungstempera-tur unter 3^ liegt.

In beiden Fällen kann diese Einstellung zwischen 1 und 10 Minuten dauern, bevor der Ladevorgang beginnnt oder das Ladegerät ausfällt.

KABEL-KALIBRIERUNG

Dieser Vorgang ermoiglich die Ladekabel zu kalibrieren, um den durch die Kabel verursachten Spannungsfall zu kompensieren.
These Kalibrierung soll be jeder Veränderung und bei jedem Wechsel der Ladekabel durchgefuhrt werden.

1. Bevor Sie beginnen, vergewissern Sie sich, dass das Ladegerät nicht mit dem Versorgungsznetz verbunden ist.

2. Die Polklemmen miteinander verbinden.

3. Drucken Sie gleichzeitig die tasten

und

1. Verbinden Sie das Gerät wieder mit dem Versorgungsnetz und halten Sie die beiden Tasten gedrückt, bis die Kontrolleuche oder leuchtet.

Ergebnis:

• Die Kontrollleuche OK leuchtet: Die Kalibrierung war erfolgreich.
• Die Kontrollleuchte allumé : c leuchtet: Die Kalibrierung war nicht erfolgreich, trennen Sie das Gerät vom Versorgungsnetz und wiederholen Sie die Kalibrierung.
• Ziehen Sie den Netzstecker.

INBETRIEBNAHME

1. Das Ladegerät an die Batterie anschließen.
2. Danach das Gerät an das Spannungsetz anschließen (1-ph. 220-240Vac 50-60Hz).
3. Den Modus mit der Taste MODE und den Ladestrom mit der Taste auswahlen. Nach ca. fünf Sekunden startet die Ladung automatisch. Standardmäßig startet das Ladegerät im zuletzt verwendeten Modus.
4. Das Gerät zeigt den Ladefortschnitt an. Blinkt die Kontrolleucht OK, ist die Batterie so welt aufgeladen, dass der Motor gestartet werden kann. Leuchtet die Kontrolleucht OK konstant, ist die Batterie voll aufgeladen.
5. Die Ladung kann jederzeit mit Ziehen des Netzsteckers oder mit der Taste MODE abgebrochen werden.
6. Nach dem Ladevorgang trennen Sie erst das Ladegerät vom Spanningsnetz und dann von der Batterie.

LADEMODI

- Beschreibung der Modi und Ladeströme:

Pb

Mode CHARGE Plomb (14.6 V/20 A max) :

Modus für 12V Batterien von 15Ah bis 300Ah. Automatischer Ladezyklus in sieben Stufen.

Pb

Blei-Säure-Batterielademodus (29,2V / 15A max):

Modus für 24V Batterien von 15Ah bis 240Ah. Automatischer Ladezyklus in sieben Stufen.

LiFePO4

Lithiumbatterielademodus (14,4V / 20A max) :

Modus für 12V Lithiumbatterien von 7Ah bis 300Ah. Automatischer Ladezyklus in acht Stufen.

LiFePO4

Lithiumbatterielademodus (28,8V / 15A max) :

Modus für 24V Lithiumbatterien von 7Ah bis 240Ah. Automatischer Ladezyklus in acht Stufen.

UVP wake up

Einige Lithiumbatterien haben einen UVP-Schutz (Under Voltage Protection), der die Batterie abschaltet, wenn sie tief entladen ist. Diese Schutz verhindert, dass die Batterie erkannt wird. Der UVP-Schutz muss zum Aufladen der Batterie deaktiviert werden. Schalten Sie das Gerät in den Lithiumbatterielademodus ein, dann drücken Sie die Taste MODE für 10 Sekunden. Das Ladegerät deaktiviert den UVP-Schutz und der Ladevorgang startet automatisch.

Ladestrom 7 / 15 / 20A :

These Auswahl ermoiglich, den Ladestrom dem Batterietyp (Blei-Saure oder Lithium) und der Kapazität entsprechend einzustellen.

Ladestrom 7 A 15 A 20 A
Batteriekapazität	Pb	12 V	15 60 Ah 60	90 Ah 90 300 Ah
		24 V	15 60 Ah 60	240 Ah -
	LFP	12 V	7 15 Ah 15 (21 45 Ah EqPb*)	25 Ah 25 300 Ah (75 75 Ah EqPb*) (75)	900 Ah EqPb*)
		24 V	7 15 Ah 15 (21 45 Ah EqPb*)	240 Ah (45 600 Ah EqPb*)	-

*Bleibatterie-Gegenstück: eine Lithiumbatterie hat eine höhere Startleistung (CCA) als eine Blei-Säure-Batterie. Aus thisem Grund zeigen eine Lithiumbatterienhersteller das Bleibatterie-Gegenstück (EqPb) an, das der Kapazität einer Blei-Säure-Batterie mit gleicher Startleistung entspricht. Zum Beispiel hat eine 10Ah LFP-Batterie die gleiche Startleistung wie eine ca. 30Ah Blei-Säure-Batterie.

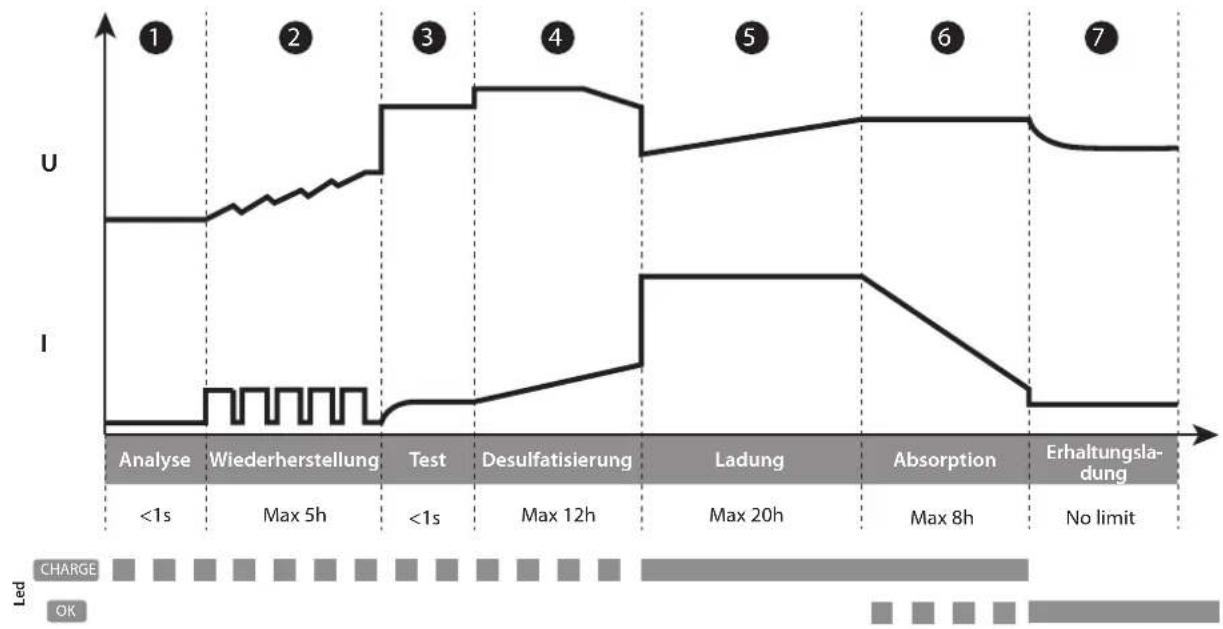

- Ladekurve Blei-Säure:

Das GYSFLASH 20.12/24 PL benutzte eine zeitgemäß 7-stufige Ladekurve, die die optimale Leistung Ihrer Blei-Säure-Batterie gewährleistet.

Stufe : Analyse

Analyse des Batteriezustands (Ladezustand, Verpolung, falsch verbundene Batterie...)

Stufe: Wiederherstellung (12V 3A-5A-7A/24V 3A-5A)

Wiederherstellungs-Algorithmus für die nach einer Tiefentladung beschädigten Elemente.

Stufe: Test

Test auf sulfatierte Batterie.

Stufe : Ladung (12V 7 A - 15 A - 20 A / 24 V 7 A - 15 A) Schnelle Ladung mit Maximalstrom bis die Batterie zu 80% aufgeladen ist.

6 Stufe : Absorption (12V 14.6 V / 24V 29.2 V)

Ladung mit konstanter Spannung bis die Batterie zu 100% aufgeladen ist.

Stufe : Erhaltungsladung (12V 13.6 V / 24V 27.2 V)

Maximale Ladungserhaltung.

Stufe : Desulfatisierung (12V 15.8 V / 24V 31.6 V)

Desulfatisierung der Batterie.

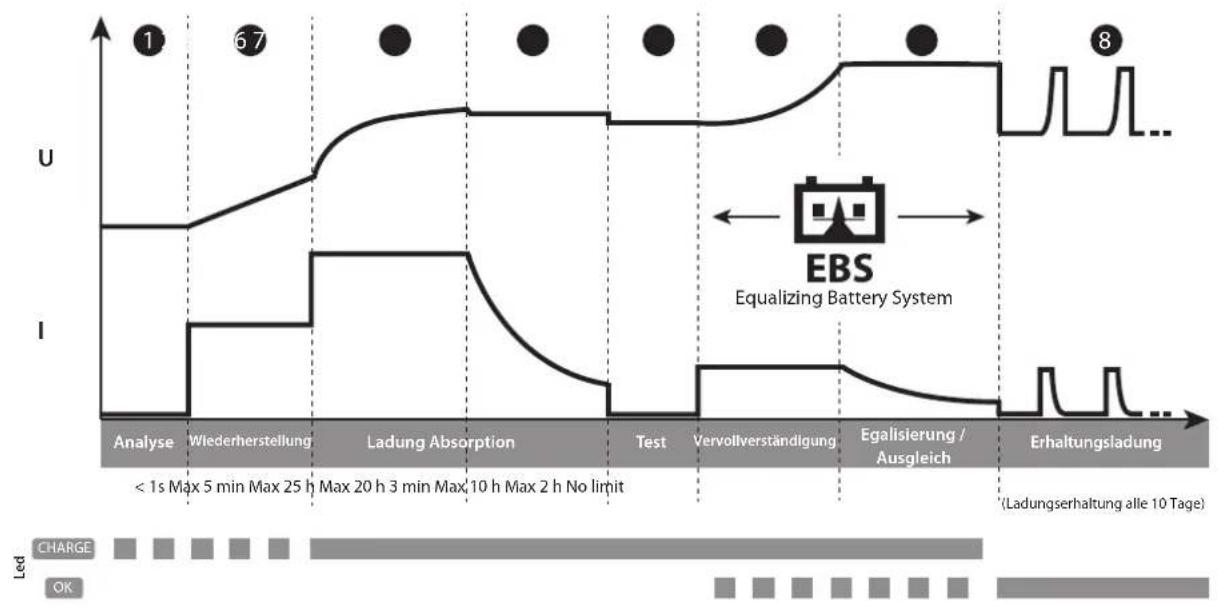

Ladekurve-Lithium:

Das GYSFLASH 20.12/24 PL benutz eine fortgeschrittene 8-stufige Ladekurve, die die optimale Leistung Ihrer LFP-Batterie gewährleistet.

Stufe : Analyse

Analyse des Batteriezustands (Ladezustand, Verpolung, falsch verbundene Batterie...)

5 Stufe : Test

Test der Ladungserhaltung.

Stufe: Wiederherstellung (12V 0.5 A - 1 A - 2 A / 24 V 0.5 A - 1 A)

Wiederherstellungs-Algorithmus für eine tiefentladene Batterie.

6 Stufe : Vervollverständigung

Ladung mit Minimalstrom bis die Batterie zu 100% aufgeladen ist.

Stufe:Ladung(12V7A-15A-20A/24V7A-15A)

Schnelle Ladung mit Maximalstrom bis die Batterie zu 90% aufgeladen ist.

7 Stufe : Egalisierung / Ausgleich

(12V 14.4 V / 24 V 28.8 V)

Ausgleich der Batteriezellen

4 Stufe : Absorption (12V 13.8 V / 24V 27.6 V)

Ladung mit konstanter Spannung bis die Batterie zu 98% aufgeladen ist.

Stufe: Erhaltungsladung

(12V 13.8 V / 24V 27.6 V)

Maximale Ladungserhaltung (alle 10 Tage).

• Geschätzte Ladedauer:

Ladestrom	Blei-Säure
	7		15			20 A
Batteriekapazität	15 Ah	60 Ah	60 Ah	90 Ah	240 Ah (24V)	90 Ah	200 Ah	300 Ah
Ladedauer 0% >>> 90%	2 h	8 h	4 h	6 h	16 h	5 h	10 h	15 h

Lithium
7		15				20 A
7 Ah	15 Ah	15 Ah	25 Ah	100 Ah (24V)	240 Ah (24V)	25 Ah	100 Ah	200 Ah	300 Ah
1 h	2 h	1 h	2 h	7 h	16 h	1h30	7 h	10 h	15 h

Schutz:

GYSFLASH 20.12/24 PL ist gegen Kurzschlusses und Verpolung geschützt. Das Gerät ist gegen die Entstehung elektrischer Funken beim Anschluss des Gerats geschützt. Es besitz eine doppelte Isolierung und beeinfusst nicht die Fahrzeugelektronikt.

GYSFLASH 20.12/24 PL besitz einen integrierten Temperatursensor, der die Ladeleistung der Umgebungstemperatur anpasst und damit die Überhitzung der internen Elektronik vermeidet.

FEHLER, URSACHE, LÖSUNG

	Fehler Ursache Lösung
1	Die Kontrollleuche ↓ blinkt.	· Verpolung · Batteriespannung zu hoch · Klemmen im Kurzschluss	· Prüfen, dass die Klemmen richtig angeschlossen sind. · Prüfen, dass der ausgewählte Modus der Nenns-pannung der Batterie entspricht.
2	Die Kontrollleuche ↓ leuchtet.	· Ladefehler, nicht mehr aufladbare Batterie. · Zu niedrige externe Temperatur, um eine LFP-Batterie aufzuladen	· Batterie austauschen und MODE ↑ drücken, um den Ladevorgang neuzustarten. · Die LFP-Batterie beiHigherer Temperatur auflagen oder MODE ↑ drucken.
3	Die Kontrollleuche ↓ leuchtet weiter, selbst nach einem Druck auf die Taste.MODE ↑.	Thermischer Fehler	Umgebungstemperatur zu hoch (>50°C), den Raum lüssen und das Ladegerät abkühlen setzen.
4	Die Kontrollleuche ↓ blinkt.	Ladegerät im Standby-Modus	Auf MODE ↑ drücken oder eine Batterie an das Ladegerät anschließen, um den Standby-Modus zu verlassen.
5	Die Kontrollleuche ↓ leuchtet weiter.	Ladung mit Taste MODE ↑ unterbrochen.	Wieder auf MODE ↑ drucken, um die Ladung neu zu laden.

GARANTIE

Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 24 Monate nach Kauf angezeigt werden (Nachweis Kaufbeleg).

Die Garantieleistung erfolgt nicht bei:

• Durch Transport verursachten Beschädigungen.
• Normalem Verschleib der Teile (z.B.: Kabel, Klemmen, usw.) sowie Gebrauchsspuren.
  Von unsachgemäßem Gebrauch verursachten Defekten (Sturz, harte Stöbe, Demontage).
• Durch Umwelteinflüsse entstandene Defekte (Verschmutzung, Rost, Staub).

Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (Unterschrift) des zuvor vorgelegten Kostenvoranschlages durch den Besteller. Im Fall einer Garantieleistung trag GYS ausschließlich die Kosten für den Rückversand an den Fachhändler.

De garantie dekt nicht :
