GEBRUIKSAANWIJZING Gyspack 660 GYS

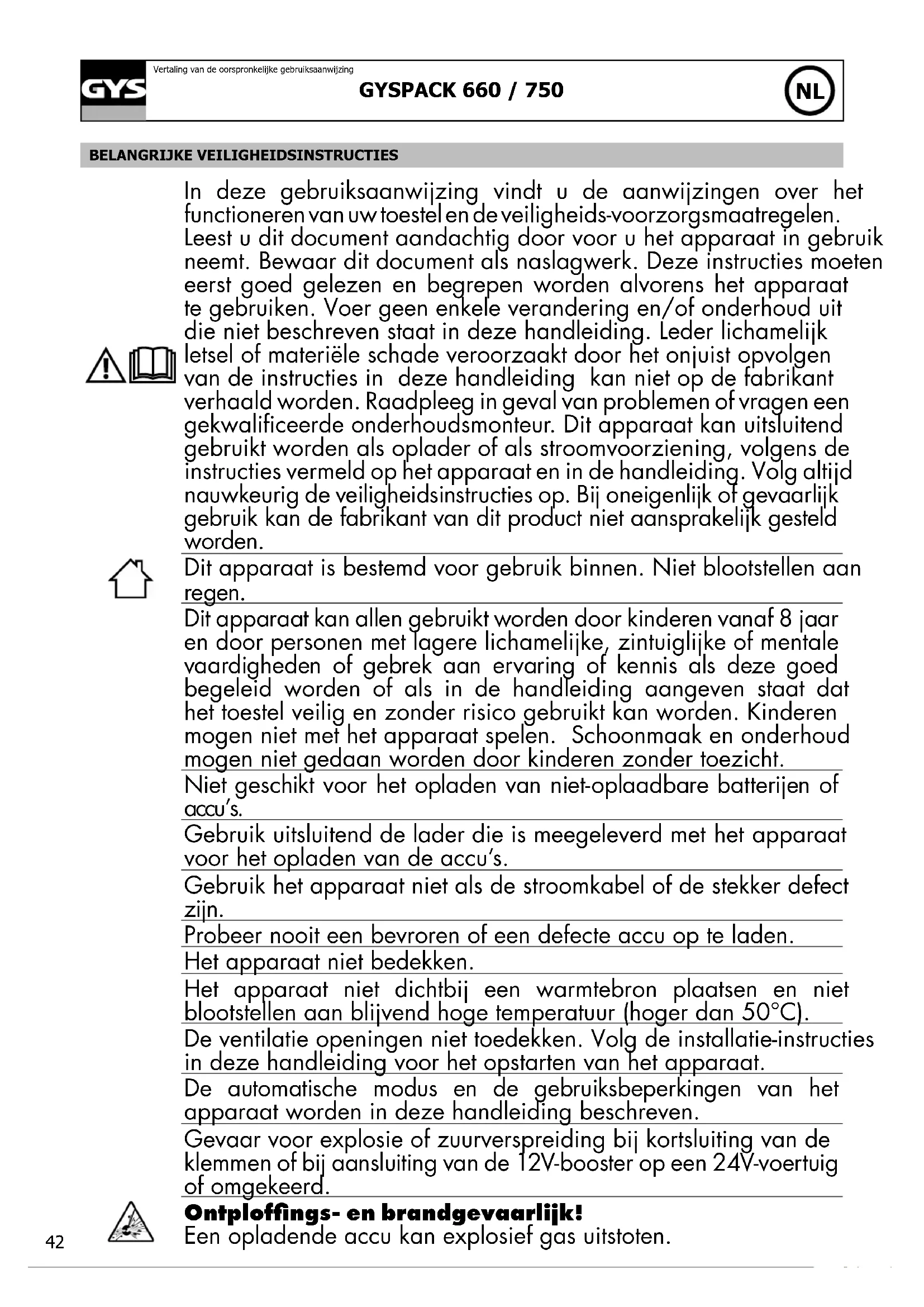

Vertaling van de oorspronkelijke gebruiksaanwijzing BELANGRIJKE VEILIGHEIDSINSTRUCTIES In deze gebruiksaanwijzing vindt u de aanwijzingen over het functioneren van uw toestel en de veiligheids-voorzorgsmaatregelen. Leest u dit document aandachtig door voor u het apparaat in gebruik neemt. Bewaar dit document als naslagwerk. Deze instructies moeten eerst goed gelezen en begrepen worden alvorens het apparaat te gebruiken. Voer geen enkele verandering en/of onderhoud uit die niet beschreven staat in deze handleiding. Leder lichamelijk letsel of materiële schade veroorzaakt door het onjuist opvolgen van de instructies in deze handleiding kan niet op de fabrikant verhaald worden. Raadpleeg in geval van problemen of vragen een gekwaliceerde onderhoudsmonteur. Dit apparaat kan uitsluitend gebruikt worden als oplader of als stroomvoorziening, volgens de instructies vermeld op het apparaat en in de handleiding. Volg altijd nauwkeurig de veiligheidsinstructies op. Bij oneigenlijk of gevaarlijk gebruik kan de fabrikant van dit product niet aansprakelijk gesteld worden. Dit apparaat is bestemd voor gebruik binnen. Niet blootstellen aan regen. Dit apparaat kan allen gebruikt worden door kinderen vanaf 8 jaar en door personen met lagere lichamelijke, zintuiglijke of mentale vaardigheden of gebrek aan ervaring of kennis als deze goed begeleid worden of als in de handleiding aangeven staat dat het toestel veilig en zonder risico gebruikt kan worden. Kinderen mogen niet met het apparaat spelen. Schoonmaak en onderhoud mogen niet gedaan worden door kinderen zonder toezicht. Niet geschikt voor het opladen van niet-oplaadbare batterijen of accu’s. Gebruik uitsluitend de lader die is meegeleverd met het apparaat voor het opladen van de accu’s. Gebruik het apparaat niet als de stroomkabel of de stekker defect zijn. Probeer nooit een bevroren of een defecte accu op te laden. Het apparaat niet bedekken. Het apparaat niet dichtbij een warmtebron plaatsen en niet blootstellen aan blijvend hoge temperatuur (hoger dan 50°C). De ventilatie openingen niet toedekken. Volg de installatie-instructies in deze handleiding voor het opstarten van het apparaat. De automatische modus en de gebruiksbeperkingen van het apparaat worden in deze handleiding beschreven. Gevaar voor explosie of zuurverspreiding bij kortsluiting van de klemmen of bij aansluiting van de 12V-booster op een 24V-voertuig of omgekeerd. Ontploffings- en brandgevaarlijk! Een opladende accu kan explosief gas uitstoten.43 GYSPACK 660 / 750

Vertaling van de oorspronkelijke gebruiksaanwijzing

• Plaats de accu tijdens het opladen in een goed geventileerde ruimte.

• Vermijd vuur en vonken. Niet roken.

• Scherm de elektrische delen van de accu af om kortsluiting te voorkomen. Let op : zuur-projectie gevaar.

• Draag altijd een veiligheidsbril en veiligheidshandschoenen.

• In geval van oog- of huidcontact, meteen met veel water afspoelen en onmiddellijk een arts raadplegen Aansluiten / Afsluiten

• Sluit de stroomvoorziening af, alvorens de accu aan te sluiten of los te koppelen.

• De aansluitklem van de accu die niet is aangesloten op een chassis moet als eerst aangekoppeld worden. De andere verbinding moet plaats vinden op de chassis, ver van de accu en van de brandstofkanalisering. De accu oplader moet vervolgens op het net aangesloten worden.

• Koppel na het laden eerst de acculader van de netspanning los. Koppel daarna de connectie van de chassis los, en pas daarna de connectie met de accu. Aansluiten

• Dit apparaat is, ter bescherming, uitgerust met een zekering.

• De aansluiting op de netspanning moet conform de nationale regelgeving gebeuren. Onderhoud

• De voedingskabel kan niet vervangen worden. Als de kabel be- schadigd is, moet het apparaat naar de afvalverwerking wor- den gebracht.

• Het onderhoud dient uitsluitend door een gekwaliceerde on- derhoudsmonteur te gedaan te worden.

• Waarschuwing ! Altijd de stekker uit het stopcontact halen alvorens eventuele onderhoudswerkzaamheden te verrichten.

• Nooit oplosmiddelen of andere agressieve schoonmaakmiddelen gebruiken.

• Haal regelmatig de kap van het apparaat en blaas het stof weg met een elektrisch stofblazertje. Laat tegelijkertijd de elektrische aansluitingen controleren door een gekwaliceerd technicus (met behulp van geïsoleerd gereedschap).

• De oppervlaktes van het apparaat reinigen met een droge doek.GYSPACK 660 / 750

Vertaling van de oorspronkelijke gebruiksaanwijzing Regelgeving :

• Het apparaat is in overeenstemming met met de Europese richtlijnen

• De conformiteitsverklaring is te vinden op onze internetsite.

• EAC (Euraziatische Economische Gemeenschap) merk

• Materiaal conform aan de Britse eisen. De Britse verklaring van overeenkomt is beschikbaar op onze website (zie omslagpagina).

• Dit materiaal voldoet aan de Marokkaanse normen.

• De verklaring Cم (CMIM) van overeenstemming is beschikbaar op onze internet site (vermeld op de omslag) Afvalverwerking :

• Afzonderlijke inzameling vereist. Niet met het huishoudelijke af- val wegwerpen.

• De accumulator in dit apparaat is recyclebaar. Volg a.u.b. de geldige afvalverwerkingsrichtlijnen op.

• De accu moet uit het apparaat verwijderd worden voordat het apparaat naar de afvalverwerking wordt gebracht.

• Het apparaat moet uitgeschakeld worden voordat de accu ver- wijderd wordt. ALGEMENE OMSCHRIJVING Dankzij een high performance interne accu, heeftde GYSPACK 660 / 750 4 functies : - Batterijtest - Onmiddelijk start voor voertuigen met een 12V lood-zuur accu met vloeibare elektrolyt of GEL. - 12 V DC voedingsbron voor voeden van Spot, TV, gereedschappen… - Fill Light

LADEN VAN DE INTERNE ACCU

Vόόr elke behandeling, zet de schakelaar op OFF Laad het toestel op direct na het aanschaf en na elk gebruik met een externe lader. Gebruik geen andere lader dan die dat geleverd is met het toestel. Dit apparaat wordt geleverd met een externe lader, dubbel geïsoleerd, voorzien van een floating systeem dat de interne accu tot 100% en zonder toezicht laadt. De booster kan aangesloten blijven om het laadniveau te behouden; het starten en stoppen zijn automatisch. Voor laden:

• Tijdens het opladen moet het toestel altijd in de verticale positie verkeren, anders bestaat er risico van de zuur lekkage en vernietiging van de interne accu.

• Sluit de lader op 230V netspanning, de hoofd LED-verlichting slaat op groen en dat van de sigarettenaansteker op rood. Sluit de sigarettenaansteker aan de zij-aansluiting van het toestel.

• Het hoofd LED wordt rood wanneer de sigarettenaansteker is aangesloten, het laden is in volle gang.

• Het apparaat is geladen als de LED groen wordt.

Vertaling van de oorspronkelijke gebruiksaanwijzing Koppel niet de accu los van het voertuig. De aansluiting van de accu kan verlies van gegevens veroorzaken en eventueel het opstarten verhinderen. De booster moet in verticale positie bewaard worden. Iedere andere positie mag slecht tijdelijk zijn. Voor gebruik van de GYSPACK 660 / 750 als start booster, Volg de volgende instructies:

• Koppel de de GYSPACK 660 / 750 los van de netspanning. Draai de contactsleutel van het voertuig op de OFF positie.

• Zet de schakelaar op «OFF».

• In geval dat de negatieve pool van de accu verbonden is met het chassis - Sluit de rode klem aan op de positieve pool van de accu. - Sluit de zwarte klem aan het chassis van het voertuig, zodat die ver genoeg van de brandstoeiding en de accu is.

• Sommige auto’s hebben de positieve pool van de accu verbonden met het chassis, in dit geval: - Sluit de zwarte klem aan op de negatieve pool van de accu. - Sluit de rode klem aan het chassis van het voertuig, zodat die ver genoeg van de brandstoeiding en de accu is. De kabels mogen niet worden afgekneld of in contact met hete of scherpe oppervlakken komen.

• Zet de schakelaar op «ON»

• Ga naar het controle board van uw voertuig en draai de contactsleutel om ( 6 sec max). Als de motor niet start, wacht 3 minuten tussen 2 opstartpogingen. - Wanneer de aanbevolen rusttijd tussen elke nieuwe startpoging (3 minuten) niet geres- pecteerd wordt, of als de startpoging te lang duurt (< 6 seconden), worden de kansen op succesvol starten kleiner (risico vermogensverlies) . - Risico op lekkage van zuur en vernietiging van de interne accu indien de voorgeschreven tijden niet gerespecteerd worden. - Wanneer het voertuig niet start, betekent dat niet altijd dat de accu in slechte staat verkeert : De oorzaak van het probleem kan ook in de dynamo, de gloeibougie, of ergens anders liggen... - Waarschuwing : Kans op explosie of zuurprojectie wanneer een 12V booster aangesloten wordt op een 24V voertuig. - Waarschuwing : Gevaarlijke situaties kunnen ontstaan in geval van kortsluiting van de klemmen.

• Zet opnieuw de schakelaar op «OFF».

• Na elk gebruik, in het geval dat de minpool van de accu is verbonden met het voertuigchassis - Zet de schakelaar op OFF, daarna de zwarte klem en als laatste de rode klem.

• In het geval dat de pluspool van de accu is verbonden met het voertuigchassis : - Zet de schakelaar op OFF, daarna de zwarte klem en als laatste de rode klem.

Sommige moderne voertuigen die uitgerust zijn met een zeer gevoelige calculator kunnen niet worden gestart met dit apparaat. De spanningsvermindering veroorzaakt door de startstroom kan de beveiliging van de calculator activeren en zo het opstarten van het voertuig verhinderen.

Vertaling van de oorspronkelijke gebruiksaanwijzing De sigarettenaansteker-plug is beveiligd door een geïntegreerde 20 A thermische beveiliging. In geval van oververhitting ten gevolge van overbelasting kan deze de voeding onderbreken. Dit toestel kan worden gebruikt als 12V DC voedingsbron voor uw elektrische apparaten zoals radio, ventilator, elektrisch gereedschap, camcorder ...

• Zet de schakelaar op OFF

• Steek de sigarettenaansteker kabel van uw elektrische apparaat in de aansluiting (kabel niet meegeleverd).

• Zet de schakelaar op ON positie. De uitgang is beveiligd met een thermische beveiliging 20A. ACCU TESTER Dit toestel bevat een geïntegreerde accu tester om de laadniveau van de interne accu te kunnen zien. Gebruik de test schakelaar (6) op het bedieningspaneel. Op het scherm verschijnt een resultaat: als het tussen de 0 en 12, is de accu in kritieke toestand. Als boven 12V verkeert de accu in goede staat van laden. HULPLICHT Dit apparaat is uitgerust met een 7 hoge helderheid LED-lamp. Met de nabije knop «LIGHT» kunt u die aanzetten. BEVEILIGINGEN Dit apparaat is ontworpen met de maximum beveiligingen

• Een AAN / UIT-accu schakelaar die beschermt tegen overspanningen tijdens aansluiten.

• Een akoestisch alarm geeft de polariteitsomwisseling aan indien verkeerd gebruik.

• De starter is uitgerust met 2 x 1.30m, ø 25mm² koperen kabels met 600 A geïsoleerde klemmen.

• De GYSPACK 660 is uitgerust met 1 zekering van 200A. De GYSPACK 750 is uitgerust met 2 x 200 A zekeringen.

• Zekeringen kunnen worden vervangen door deze beschermkap te verwijderen. Aan de achterzijde van de onderstations bevinden zich reservezekeringen.

AFWIJKINGEN, OORZAKEN, OPLOSSINGEN

Afwijkingen Oorzaken Oplossingen Een geluidssignaal is hoorbaar en het rode LEDlampje brandt. Het apparaat heeft een polariteitsomwisseling gedetecteerd. Controleer de polariteit van de accu. Vonken verschijnen op het moment dat de klemmen in contact komen met de accu. De schakelaar staat op 12V. Zet, voor het aansluiten van de klemmen op de accu, de schakelaar op OFF. Polariteitsinversie van de klemmen van het apparaat op de accu van het voertuig. Controleer de polariteit van de accu. Het apparaat kan het voertuig niet opstarten. De schakelaar staat op OFF. Zet de schakelaar op ON. Het apparaat kan het voertuig niet opstarten. De spanning van de interne accu ligt onder de 12V. De accu van het apparaat is ontladen. Laad het apparaat op, wacht tot het einde van de laadprocedure en probeer opnieuw. Meerdere opstartpogingen zonder pauze. Wacht 3 minuten tussen 2 opstartpogingen. Het opstarten mag niet langer dan 6 seconden duren. De accuspanning is niet geschikt. Controleer of de spanning van de accu van het voertuig 12V is. Het apparaat slaagt er niet meer in het voertuig op te starten en de spanning van de accu ligt onder de 8V of de display gaat niet branden. De accuspanning van de interne accu's is zeer laag. Mogelijk zijn de accu's beschadigd. Laad het apparaat weer op, om te proberen de accu te herstellen. De interne accu is beschadigd en kan niet worden opgeladen. Neem contact op met de after-sales dienst van GYS om de accu te vervangen. Het opladen van de interne accu start niet (het lampje van de lader blijft groen op het moment dat deze aangesloten wordt op de netspanning). De plug van de sigarettenaansteker is niet goed aangesloten aan het apparaat. Controleer de aansluiting van de sigarettenaansteker-plug. De zekering van de sigarettenaansteker- plug is doorgebrand. Vervang de zekering van de sigarettenaansteker-plug (uiteinde afschroeven). Het rode lampje van de lader knippert tijdens het laden. De interne accu is beschadigd en kan niet worden opgeladen. Neem contact op met de after-sales dienst van GYS om de accu te vervangen.47 GYSPACK 660 / 750

Vertaling van de oorspronkelijke gebruiksaanwijzing Na een dag laden gaat het lampje "einde laden" niet branden. De interne accu is beschadigd en kan niet opgeladen worden. Neem contact op met de after-sales dienst van GYS om de accu's te vervangen. De booster levert geen stroom meer in de 12V externe voedingsbron module. De interne thermische schakelaar heeft de stroomvoorziening onderbroken. Koppel het externe apparaat dat is aangesloten is op de booster los, en wacht tot de stroomonderbreker zich weer automatisch inschakelt. De lamp gaat niet branden. De accu van het apparaat is ontladen. Laad het apparaat op, wacht tot het einde van de laadprocedure en probeer opnieuw. De spanningsweergave gaat niet branden.

GEEN GARANTIE OP DE ACCU

De accu’s zijn de actieve elementen, hun levensduur is afhankelijk van het onderhoud. Het is verplicht om de interne accu’s na elk gebruik op te laden. Opslag op plaatsen met hoge temperaturen vermindert drastisch laadniveau van de accu. In het geval van langdurig niet-gebruik, is het sterk aanbevolen om de accu’s op te laden voor gebruik. Over het algemeen, is het aan te raden om het product voortdurend aangesloten te laten om de accu’s op hun best prestatieniveau te behouden. Dit product is uitgerust met 2 high performance accu’s die in het geval van het niet opvolgen van het onderhoudsadvies, na verloop van tijd onomkeerbaar beschadigd kunnen raken. Voor deze reden, vallen de dure accu’s van de GYSPACK niet onder garantie. GARANTIE De garantie dekt alle gebreken en fabricagefouten gedurende twee jaar vanaf de aankoopdatum (onderdelen en arbeidsloon). De garantie dekt niet :

• Alle overige schade als gevolg van vervoer.

• De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : kabels, klemmen, enz.).

• Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).

• Gebreken ten gevolge van de gebruiksomgeving (vervuiling, roest, stof). In geval van storing moet het apparaat teruggestuurd worden naar uw distributeur, samen met: - Een gedateerd aankoopbewijs (betaalbewijs, factuur ...). - Een beschrijving van de storing.

Vertaling van de oorspronkelijke gebruiksaanwijzing GYSPACK 660

• Het apparaat moet van te voren van het elektriciteitsnet afgekoppeld worden.

• Eerst moet de achterste kap (19 schroeven) losgeschroefd en verwijderd worden.

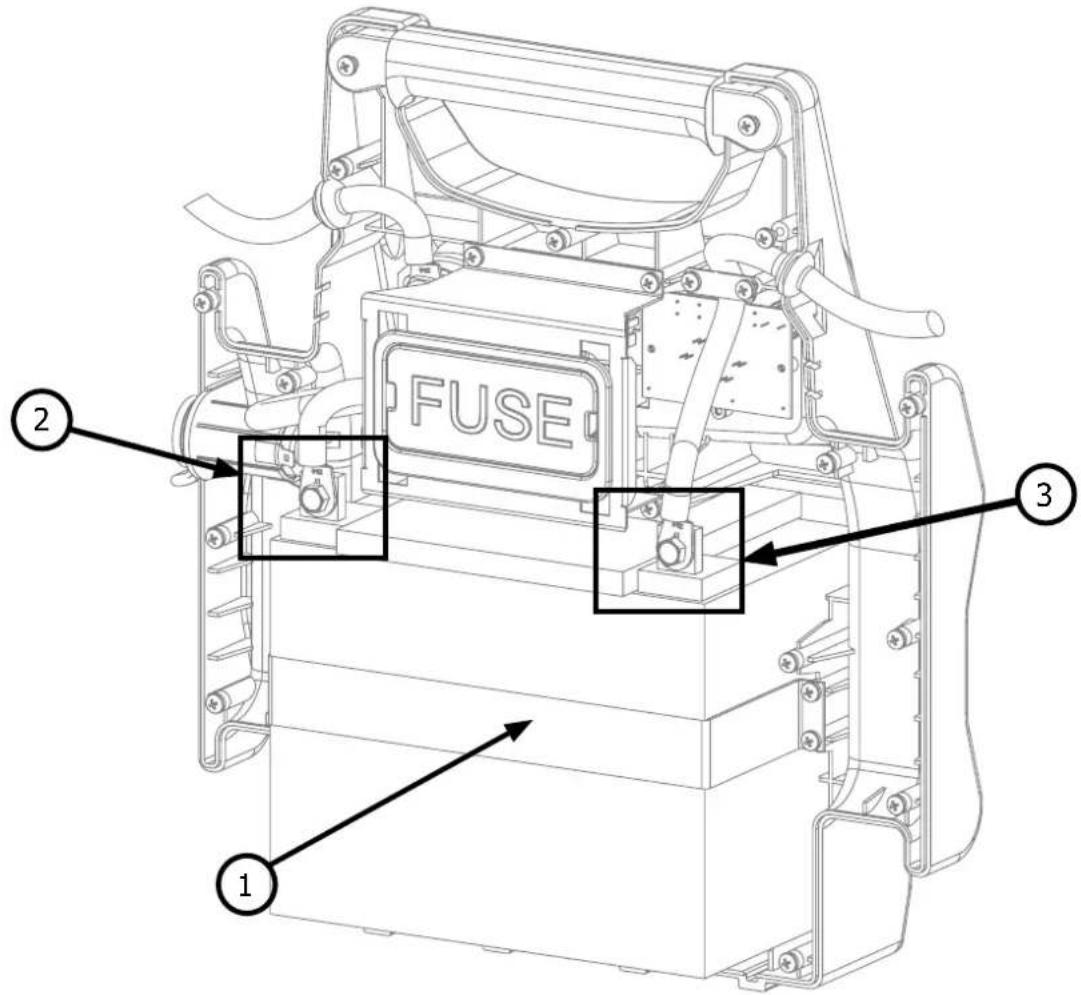

• Wanneer de achterste kap is weggehaald, bevindt de accu zich aan de voorkant (zie illustratie). Verwijder de veiligheidsband

• De accu is verbonden aan de aansluitingen van de GYSPACK op twee punten : op het niveau van de + pool

op het niveau van de - pool

. Om de accu af te koppelen, verwijdert u de schroeven die de verbinding tussen de accu en de overige GYSPACK aansluitingen aan de polen mogelijk maken. Let, bij het plaatsen van een nieuwe accu, goed op dat u de polariteiten van de accu en de GYSPACK respecteert. pool + bovenaan, pool - omlaag(zie illustratie). Plaats de twee schroeven en sluitringen weer terug, draai de moeren vast (aanbevolen aanhaalmoment 4 Nm).

• Draai de achterste kap weer vast. GYSPACK 75049 GYSPACK 660 / 750

Vertaling van de oorspronkelijke gebruiksaanwijzing

• Het apparaat moet van te voren van het elektriciteitsnet afgekoppeld worden.

• Eerst moet de achterste kap (19 schroeven) losgeschroefd en verwijderd worden.

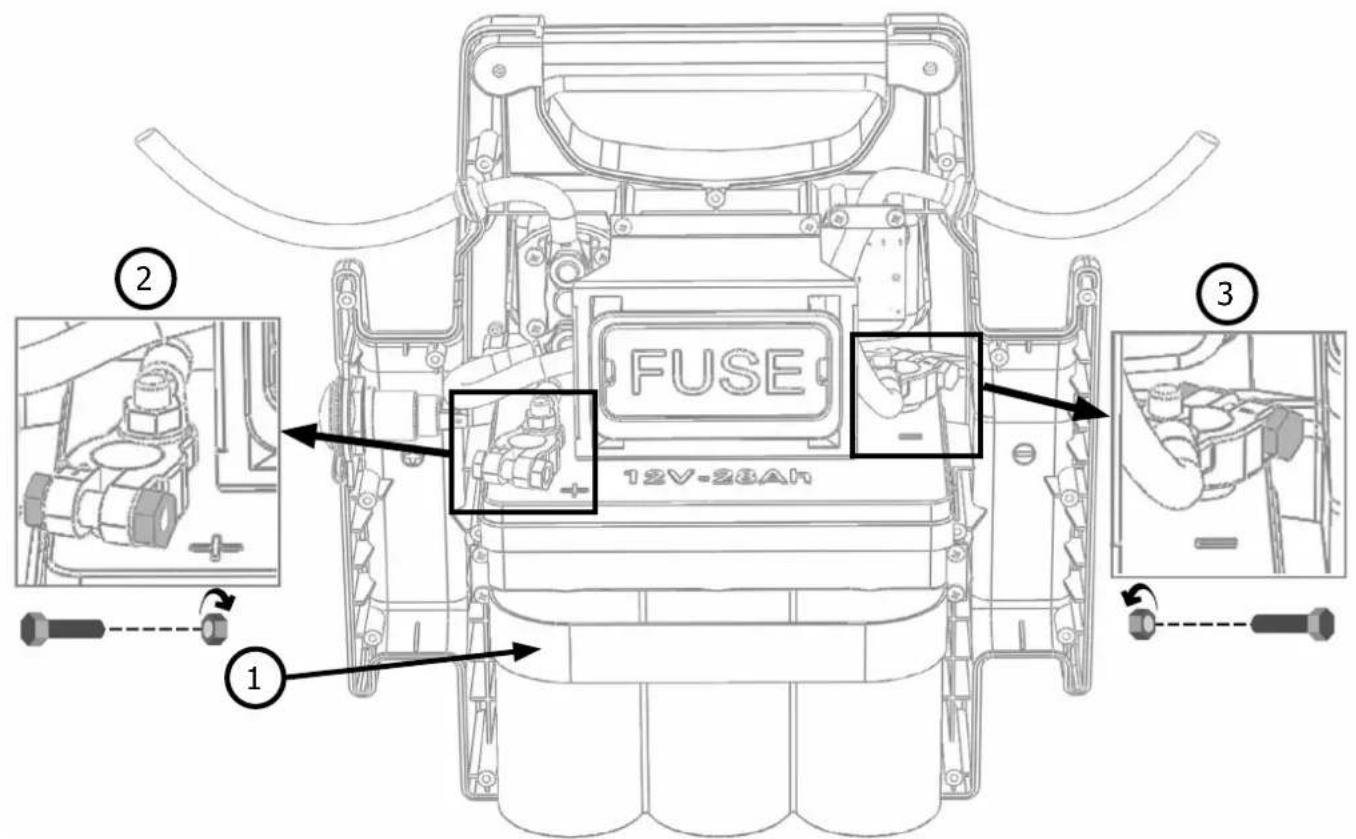

• Wanneer de achterste kap is weggehaald, bevindt de accu zich aan de voorkant (zie illustratie). Verwijder de veiligheidsband

• De accu is verbonden aan de aansluitingen van de GYSPACK op twee punten : op het niveau van de + pool

op het niveau van de - pool

. Om de accu af te koppelen, verwijdert u de schroeven die de verbinding tussen de accu en de overige GYSPACK aansluitingen aan de polen mogelijk maken. Let, bij het plaatsen van een nieuwe accu, goed op dat u de polariteiten van de accu en de GYSPACK respecteert. + pool links, - pool rechts (zie illustratie). Plaats de twee schroeven en sluitringen weer terug, draai de moeren vast (aanbevolen aanhaalmoment 4 Nm).
